充电桩充电模块

充电桩电源模块的测试标准可以根据国家、行业规范以及相关标准来确定。

以下是一些常见的测试标准，供您参考：1. GB/T 18487.1-2015《电动汽车充电基础设施第1部分：通用要求》：该标准规定了充电桩的基本要求，包括电源模块的可靠性、安全性、电气性能等方面的测试要求。

2. IEC 61851-23-2014《Electric vehicle conductive charging system - Part 23: DC electric vehicle charging station》：该标准主要针对直流电动车充电站，对电源模块的测试和评估进行了详细规定，包括输入电压范围、电流稳定性、功率因数等参数的要求。

3. UL 2202-2017《Standard for Electric Vehicle (EV) Charging System Equipment》：该标准是美国Underwriters Laboratories（UL）制定的充电设备的测试标准，对电源模块的电气安全性进行了严格规定，包括绝缘性能、电气连接、短路保护等方面的要求。

4. IEC 60364-7-722-2018《Low-voltage electrical installations - Part 7-722: Requirements for special installations or locations - Supplies for electric vehicles》：该标准规定了充电桩所使用的电源模块的安装和连接要求，包括电源线路的规划、保护和选择等方面的规范。

除了以上列举的标准，还可以根据具体地区和行业的要求，参考其他国家、行业或地区的标准进行测试。

在进行测试时，建议遵循相关的标准和规范，确保充电桩电源模块的质量和安全性能达到要求。

充电桩模块工作原理、功能及工作方式充电桩模块是一种用于电动车辆充电的设备，它可以为电动车辆提供稳定、安全的充电服务。

充电桩模块通常包括充电接口、控制器、电力电子组件以及通信模块等部分，通过这些部分的协同工作，充电桩模块可以实现对电动车辆的识别、充电管理、数据通信等功能，为电动车辆的充电提供便利和安全保障。

工作原理充电桩模块的工作原理主要是通过控制器和电力电子组件来实现的。

当电动车辆接入充电桩模块时，充电桩模块会先进行车辆的识别和身份验证，确保只有授权的车辆才能进行充电。

随后，充电桩模块会通过控制器对电力电子组件进行控制，根据电动车辆的电池状态和充电需求，调节充电电流和电压，实现对电动车辆的精准充电。

功能充电桩模块具有多种功能，主要包括以下几个方面：1. 车辆识别和身份验证：充电桩模块可以通过识别车辆的信息，进行车辆的身份验证，确保只有授权的车辆才能使用充电服务，保障充电安全。

2. 充电管理：充电桩模块可以根据电动车辆的充电需求，调节充电电流和电压，实现对电动车辆的精准充电，确保充电效率和安全性。

3. 数据通信：充电桩模块可以通过通信模块与充电网络连接，实现对充电桩状态、充电信息等数据的实时传输和监控，以便于管理和运营。

4. 故障诊断和报警：充电桩模块可以实现对充电桩状态的实时监测和故障诊断，一旦发现异常情况，可以及时报警并采取相应的应急措施。

工作方式充电桩模块的工作方式主要包括以下几个环节：1. 车辆插入：当电动车辆接入充电桩模块时，充电桩模块会通过充电接口对车辆进行识别和身份验证。

2. 充电参数配置：经过识别和身份验证后，充电桩模块会根据电动车辆的电池状态和充电需求，配置合适的充电参数，包括充电电流、电压等。

3. 充电过程监控：在充电过程中，充电桩模块会通过控制器实时监测电动车辆的充电状态，以及充电桩的工作状态，确保充电过程的安全和稳定。

4. 数据传输和报警处理：充电桩模块可以通过通信模块与充电网络连接，将充电过程中的数据信息实时传输到后台系统，同时在发生异常情况时，及时报警并采取相应的措施。

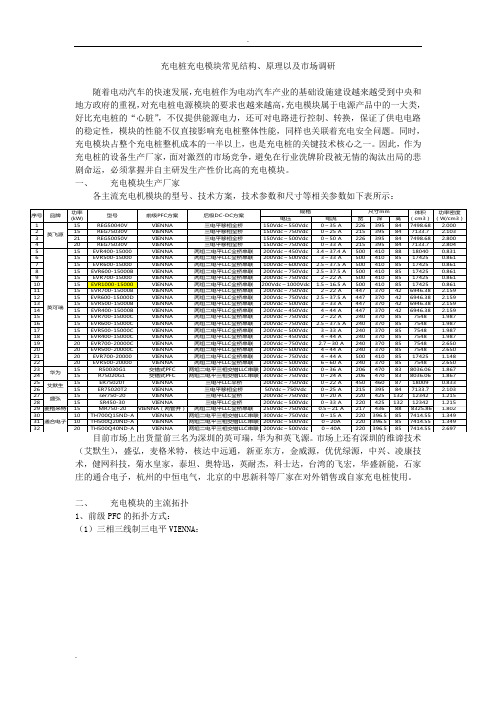

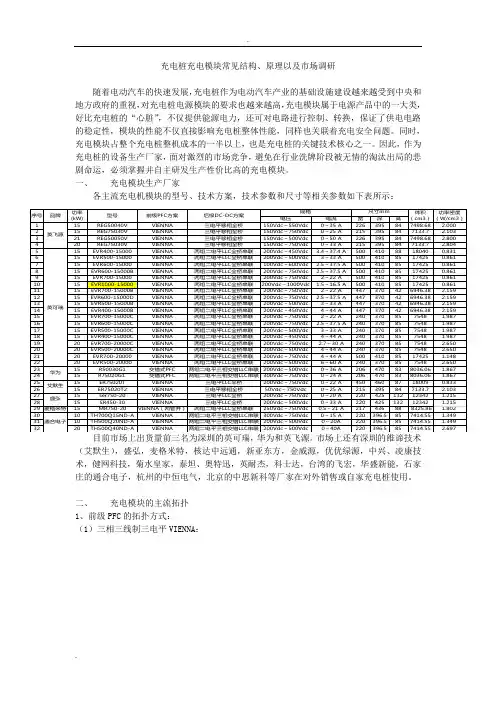

充电桩充电模块常见结构、原理以及市场调研随着电动汽车的快速发展，充电桩作为电动汽车产业的基础设施建设越来越受到中央和地方政府的重视，对充电桩电源模块的要求也越来越高，充电模块属于电源产品中的一大类，好比充电桩的“心脏”，不仅提供能源电力，还可对电路进行控制、转换，保证了供电电路的稳定性，模块的性能不仅直接影响充电桩整体性能，同样也关联着充电安全问题。

同时，充电模块占整个充电桩整机成本的一半以上，也是充电桩的关键技术核心之一。

因此，作为充电桩的设备生产厂家，面对激烈的市场竞争，避免在行业洗牌阶段被无情的淘汰出局的悲剧命运，必须掌握并自主研发生产性价比高的充电模块。

一、充电模块生产厂家各主流充电机模块的型号、技术方案，技术参数和尺寸等相关参数如下表所示：（艾默生），盛弘，麦格米特，核达中远通，新亚东方，金威源，优优绿源，中兴、凌康技术，健网科技，菊水皇家，泰坦、奥特迅，英耐杰，科士达，台湾的飞宏，华盛新能，石家庄的通合电子，杭州的中恒电气，北京的中思新科等厂家在对外销售或自家充电桩使用。

二、充电模块的主流拓扑1、前级PFC的拓扑方式：（1）三相三线制三电平VIENNA：’目前市场上充电模块主流的PFC 拓扑方式如上图所示：三相三线制三电平VIENNA ，英可瑞，英飞源，艾默生，麦格米特，盛弘，通合等均采用此拓扑结构。

此拓扑方式每相可以等效为一个BOOST 电路。

由于VIENNA 整流器具有以下诸多优点，使得其十分适合作为充电机的整流装置的拓扑。

1、大规模的充电站的建设需要大量的充电机，成本的控制十分必要，VIENNA 整流器减少了功率开关器件个数同时其三电平特性降低了功率开关管最大压降，可以选用数量较少且相对廉价的低电压等级的功率器件，大大降低了成本；2、功率密度即单位体积的功率大小也是充电机的重要指标，VIENNA 整流器控制频率高的特点使电感和变压器的体积减小，很大程度上缩小了充电机的体积，提高了功率密度；3、VIENNA 整流器的高功率因数和低谐波电流，使充电机不会给电网带来大量的谐波污染，有利于充电站的大规模建设。

充电桩充电模块原理
在充电模块的电源部分，输出的直流电经过整流、滤波、直流转换、恒压（或恒流）控制后，与充电控制芯片的处理结果相结合，完成对电池进行充电。

为了给客户提供最好的充电体验，我司的充电模块选用了美国NXP公司生产的NXPPowerPower系列产品作为输入电源。

充电模块由充电接口部分和控制部分组成，其中控制部分包括：显示模块、电源管理模块和驱动电路等。

显示模块用于显示电池电压、电流、电池温度、电池工作状态等参数。

电源管理模块是充电模块的核心，它将交流电转换为直流电，并且控制充电电流和电压，使其达到电池最佳工作状态。

驱动电路用于驱动充电模块工作，对LED灯进行控制。

NXPPowerPower系列产品具有高可靠性和出色的效率。

在采用标准电压供电时，该系列产品能将输入电压降至±10%的范围内（±2%），且具有出色的效率。

—— 1 —1 —。

直流充电桩电源模块协议1.1 合同主体甲方（供应商）：____________________法定代表人：____________________地址：____________________联系方式：____________________乙方（采购方）：____________________法定代表人：____________________地址：____________________联系方式：____________________1.11 合同标的本合同的标的为直流充电桩电源模块。

该电源模块应符合以下规格和技术要求：1.111 输出电压：范围为[具体电压范围]。

1.112 输出电流：能够稳定提供[具体电流值]。

1.113 转换效率：不低于[具体效率值]。

1.114 工作温度：适应[温度范围]。

1.115 防护等级：达到[具体防护等级]。

1.12 权利义务1.121 甲方的权利义务- 有权按照合同约定收取货款。

- 有义务按照合同约定的时间、地点、数量和质量向乙方交付直流充电桩电源模块。

- 保证所提供的电源模块为全新、未使用过的，并符合国家相关标准和行业规范。

- 提供电源模块的安装指导和技术支持。

- 在质保期内，负责免费维修或更换有质量问题的电源模块。

1.122 乙方的权利义务- 有权要求甲方按照合同约定提供合格的直流充电桩电源模块。

- 有义务按照合同约定的时间和方式支付货款。

- 配合甲方进行电源模块的安装和调试工作。

1.13 违约责任1.131 若甲方未按照合同约定的时间交付直流充电桩电源模块，每逾期一天，应按照合同总价款的[百分比]向乙方支付违约金；逾期超过[具体天数]天的，乙方有权解除合同，并要求甲方返还已支付的货款，承担由此给乙方造成的损失。

1.132 若甲方所提供的电源模块质量不符合合同约定，乙方有权要求甲方免费更换或维修，直至符合约定；若因此给乙方造成损失的，甲方应承担赔偿责任。

智能充电桩模块知识内容智能充电桩是一种集成充电、放电、计量、安全保护等功能的充电设备，是电动汽车发展的重要基础设施之一。

本文将介绍智能充电桩的硬件设计、软件编程、通讯协议、能源管理、安全防护、设备维护和数据分析等方面的知识内容。

1.硬件设计智能充电桩的硬件设计包括充电模块、仪表模块、通讯模块、电源模块等。

充电模块：充电模块是智能充电桩的核心部分，主要包括AC-DC 和DC-DC两种转换器。

AC-DC转换器用于将交流电转换为直流电，为电动汽车充电；DC-DC转换器用于将直流电转换为交流电，为电池充电。

仪表模块：仪表模块主要负责显示充电桩的工作状态、充电电量、时间等信息，同时还可以与用户进行交互，接收用户的指令。

通讯模块：通讯模块用于实现充电桩与外部设备的通讯，包括与电动汽车的通讯、与电力系统的通讯等。

电源模块：电源模块主要负责将市电转换为直流电，为整个充电桩提供稳定的电源。

2.软件编程智能充电桩的软件编程包括算法程序、系统程序、充电控制程序、仪表显示程序等。

算法程序：算法程序是充电桩的核心控制程序，主要用于实现充电过程的优化控制，提高充电效率。

系统程序：系统程序是整个充电桩的操作系统，负责协调和管理各个模块的工作。

充电控制程序：充电控制程序主要负责控制充电过程，根据电动汽车的电池参数和充电需求，选择合适的充电模式和充电电压/电流。

仪表显示程序：仪表显示程序主要负责实时显示充电桩的工作状态和充电信息，同时接收用户的指令并反馈。

3.通讯协议智能充电桩的通讯协议包括有线以太网、无线蓝牙、Zigbee等技术。

有线以太网：有线以太网是智能充电桩最常用的通讯方式之一，具有传输速度快、稳定性高、可扩展性强等优点。

无线蓝牙：无线蓝牙技术具有低功耗、短距离传输等特点，适用于一些移动设备和便携式设备的通讯。

Zigbee：Zigbee是一种低速率的无线通讯协议，适用于一些低功耗、低数据速率的无线通讯场景，如智能家居、工业自动化等。

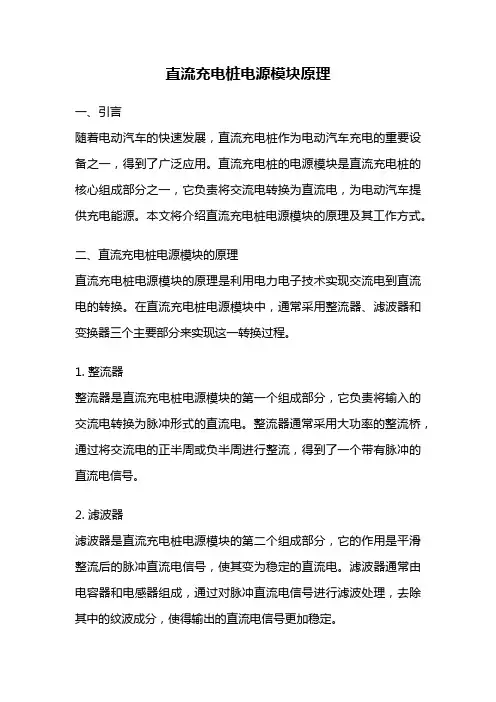

充电桩电源模块原理
充电桩电源模块是充电桩的核心部件之一，其原理涉及到电力
传输、转换和控制等多个方面。

首先，充电桩电源模块通常会接入
市电电源，通过变压器将高压交流电转换为适合充电的低压交流电。

接下来，交流电会经过整流器进行整流，将交流电转换为直流电。

随后，直流电会经过滤波器进行滤波处理，以确保输出的电流干净
稳定。

在这一过程中，电源模块还可能包括电流传感器，用于监测
输出电流的大小。

此外，电源模块还会包括充电控制单元，用于监测充电桩与电
动车之间的通信信号，以及控制充电功率、充电模式等参数。

充电
桩电源模块还可能包括保护装置，如过压保护、过流保护、短路保
护等，以确保充电过程中的安全性。

另外，一些先进的充电桩电源模块还可能采用功率因数校正技术，以提高能源利用率并减少对电网的干扰。

在直流快充充电桩中，电源模块还会涉及到直流-直流变换器，用于将市电或者交流电转换
为适合电动车电池充电的直流电。

总的来说，充电桩电源模块的原理涉及到电力转换、控制和保
护等多个方面，其设计和工作原理对充电桩的性能和安全性起着至关重要的作用。

希望以上回答能够满足你的需求。

一、导言电动汽车的普及，使得充电桩和充电模块成为当今社会中备受人们关注的话题。

充电桩充电模块的结构和原理对于充电桩的充电效率、安全性以及稳定性都有着至关重要的影响。

本文将全面详解充电桩充电模块的常见结构和原理，以期能够为读者带来更加深入的了解。

二、充电桩充电模块的结构1. 充电桩充电模块的外部结构充电桩充电模块作为一个整体，外部结构主要包括外壳、显示屏、按钮、插座等部分。

外壳通常采用工程塑料或金属材质，具有防水、防尘、防腐蚀等特性。

显示屏一般用于显示充电桩的状态、充电信息等。

按钮用于启动、停止充电等操作。

插座则是电动汽车与充电桩充电模块进行连接的部分。

2. 充电桩充电模块的内部结构充电桩充电模块的内部结构通常包括主控板、充电控制器、电源模块、通信模块、散热模块等部分。

主控板是整个充电桩系统的控制中枢，负责整个系统的协调和控制。

充电控制器用于控制充电过程中的充电电压、电流等参数。

电源模块提供给整个系统所需的各种电力来源。

通信模块用于充电桩与外部服务器的通信。

散热模块则用于散热，保证充电桩的正常工作。

三、充电桩充电模块的原理1. 充电桩充电模块的工作原理充电桩充电模块首先需要接受来自电动汽车的充电请求，然后进行连接、识别等操作，确定充电参数后，开始向电动汽车进行充电。

在充电过程中，充电控制器会根据电动汽车的需求和实际情况来动态调整充电电压、电流等参数，以实现最佳的充电效果。

充电桩充电模块还需要保证充电安全，如过流、过压、过温等保护功能。

2. 充电桩充电模块的充电原理充电桩充电模块的充电原理主要取决于充电模块中的充电控制器。

充电控制器会根据电动汽车的电池类型、充电状态、充电需求等因素来确定充电参数，并将其转化为对应的控制信号，通过电源模块向电动汽车输送所需的电能。

充电控制器监控着充电过程中的各种状态，保证充电过程的安全性和稳定性。

四、充电桩充电模块的性能要求1. 高效性能充电桩充电模块需要具有高效的充电性能，能够在短时间内为电动汽车充满电，提高用户的充电体验。

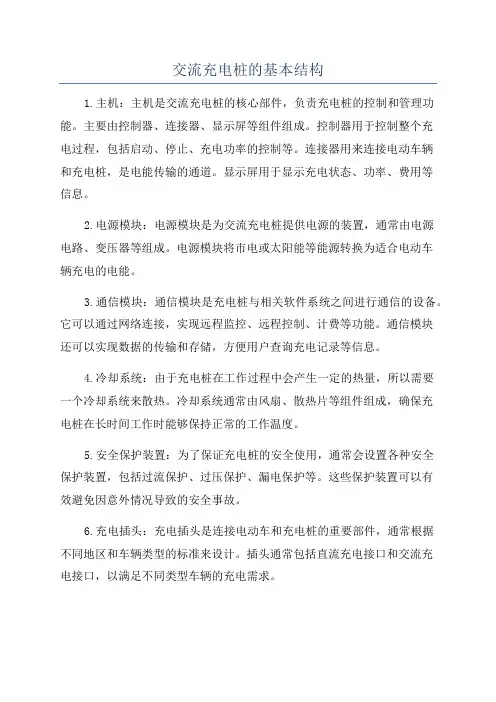

交流充电桩的基本结构
1.主机：主机是交流充电桩的核心部件，负责充电桩的控制和管理功能。

主要由控制器、连接器、显示屏等组件组成。

控制器用于控制整个充
电过程，包括启动、停止、充电功率的控制等。

连接器用来连接电动车辆
和充电桩，是电能传输的通道。

显示屏用于显示充电状态、功率、费用等
信息。

2.电源模块：电源模块是为交流充电桩提供电源的装置，通常由电源
电路、变压器等组成。

电源模块将市电或太阳能等能源转换为适合电动车
辆充电的电能。

3.通信模块：通信模块是充电桩与相关软件系统之间进行通信的设备。

它可以通过网络连接，实现远程监控、远程控制、计费等功能。

通信模块
还可以实现数据的传输和存储，方便用户查询充电记录等信息。

4.冷却系统：由于充电桩在工作过程中会产生一定的热量，所以需要
一个冷却系统来散热。

冷却系统通常由风扇、散热片等组件组成，确保充
电桩在长时间工作时能够保持正常的工作温度。

5.安全保护装置：为了保证充电桩的安全使用，通常会设置各种安全
保护装置，包括过流保护、过压保护、漏电保护等。

这些保护装置可以有
效避免因意外情况导致的安全事故。

6.充电插头：充电插头是连接电动车和充电桩的重要部件，通常根据
不同地区和车辆类型的标准来设计。

插头通常包括直流充电接口和交流充
电接口，以满足不同类型车辆的充电需求。

充电桩中充电模块国标要求标准充电桩是指用于给电动车、电动摩托车等新能源汽车充电的设备。

其中充电模块是充电桩的核心部件之一，承担了电能转移和电能传输的功能。

为了确保充电模块的安全、可靠和互操作性，许多国家和地区制定了相应的充电模块国标要求。

本文将介绍充电模块国标的相关标准。

国标是指通过各国有关部门制定的，为了确保产品安全和质量、促进国内外贸易，保护消费者权益，实施的统一的强制性的标准。

充电模块国标要求标准主要包括以下几个方面：1.安全性标准：充电模块是涉及电力传输和电能转移的设备，因此其安全性是至关重要的。

安全标准主要涉及防雷、防爆、绝缘强度、触电保护等方面的要求。

例如，要求充电模块在额定电压下，绝缘强度不低于一定的标准值，以保证充电过程中不触电。

2.功能标准：充电模块在充电桩中扮演着电源管理和电能转移等关键角色，因此需要具备一定的功能标准。

功能标准主要包括充电电源的控制、电能计量、状态显示、通信接口等。

例如，要求充电模块具备能测量电能的功能，以确保充电桩能够准确计费。

3.互操作性标准：充电设备需要具备互操作性，即不同厂家的充电桩和电动车可以相互充电。

为了确保充电设备之间的互操作性，制定了一系列的互操作性标准。

例如，要求充电模块符合特定的电能传输接口标准，以确保不同厂家的充电设备能够兼容。

4.维护和管理标准：充电模块国标还包括一些维护和管理的要求，以确保充电设备的正常运行和安全。

例如，要求充电模块具备故障自诊断功能，能够记录充电过程中的异常情况，以便进行维护和管理。

总之，充电模块国标要求标准主要包括安全性、功能性、互操作性和维护管理等方面的要求。

这些标准的制定是为了确保充电设备的安全、可靠和互操作性，推动新能源汽车产业的发展。

随着技术的不断进步和充电设备市场的发展，充电模块国标也在不断更新和完善，以满足不断变化的市场需求。
