建筑工程质量通病防治手册3、通病名称：混凝土浇筑蜂窝、露筋4、混凝土结构工程——梁板交接处蜂窝、露筋混凝土结构工程——柱（墙）层间接头或模板接缝处蜂窝、麻面、露筋混凝土结构工程——门式架模板支模不当导致结构变形混凝土结构工程——结构垂直度超出规范规定混凝土结构工程--混凝土墙、柱爆模变形门、窗洞口过梁长度不够引起墙裂缝砌体水平灰缝厚度未满足规范要求且不均匀通病现象：水平灰缝厚度控制不严、厚薄不均规范标准相关规定：《砌体工程施工质量验收规范》(GB 50203-2002) 9.3.6 填充墙砌体的灰缝厚度和宽度应正确。
空心砖、轻骨料混凝土小型空心砌块的灰缝庆为8～12mm。
蒸压加气混凝土砌块的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。
原因分析：1、砌块规格不标准。
2、砌筑前没有在适当位置立皮数杆。
3、灰缝厚度控制不严，砌筑随意性较大。
预防措施：1、砌筑前一天砖块要淋水湿润。
2、立皮数杆砌筑，控制水平灰缝厚度。
一般工序：砌筑前1～2d将砖浇湿→摆砖样→立皮数杆→砌筑外墙大角→挂线砌筑、采用“三一砌块法”构造柱与墙体结合处做法不符合规范要求通病现象：1、构造柱两边（三边）墙砌成平直，不留马牙槎或马牙槎间距过大。
2、构造柱与墙体连接不留拉结钢筋或拉结钢筋长度不够，间距过大，随意用短钢筋代替等。
规范标准相关规定：《砌体工程施工质量验收规范》(GB50203-2002)8.2.3构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。
《非承重蒸压灰砂砖墙体工程技术规程》（DBJ/T 15-32-2003）4.2.8 当墙体长度大于5m时，宜考虑采取以下构造措施：1、在墙中部设置钢筋混凝土构造柱，柱采用C20混凝土，截面不宜小于墙厚240mm，配竖筋4Ф12，箍筋Ф6200，其竖筋分别锚入梁板等建筑结构内；构造柱和两侧墙体设拉结钢筋，拉结钢筋应带直钩，每120mm墙厚用1Ф6，且不少于2根，埋入墙内长度均不小于500mm，竖向间距不大于500mm。
建筑工程质量通病防治手册目录第一章地基与基础工程第一节桩基础工程 (7)（一）沉桩达不到标高 (7)（二）桩身断裂 (7)（三）桩身偏位、倾斜 (8)（四）接桩处开裂 (9)第二节基坑（槽）边坡开挖 (10)(一) 挖土时放坡未按措施或设计要求进行 (10)（二）边坡塌方 (10)（三）基坑（槽）泡水 (11)第三节回填土 (12)（一）填土出现橡皮土 (12)（二）回填土密实度达不到要求 (12)（三）回填土沉陷 (13)（四）基础墙体被挤动变形 (14)第四节深基坑排桩支护 (15)（一）悬壁式排桩嵌固深度不足 (15)（二）钢板桩渗漏 (16)（三）钢板桩倾斜，基坑底土隆起，地面裂缝 (16)第二章主体工程第一节模板工程 (17)（一）轴线位移 (17)（二）标高偏差 (18)（三）结构变形.........................................................19.（四）接缝不严 (20)（五）模板未清理干净 (20)（六）模板支撑选配不当..................................... .. (21)（七）板模板缺陷................................................ (21)（八）墙模板缺陷 (22)（九）楼梯模板缺陷 (24)（十）雨篷模板缺陷 (24)（十一）圆形框架柱模板缺陷 (25)（十二）异形柱模板缺陷 (26)第二节钢筋工程 (27)（一）箍筋弯钩形式不对 (27)（二）直螺纹丝扣加工欠缺 (27)（三）钢筋直螺纹连接缺陷 (28)（四）平板中钢筋的混凝土保护层不准 (29)（五）露筋 (29)（六）箍筋间距不一致 (30)（七）四肢箍筋宽度不准 (30)（八）柱子纵向钢筋偏位 (31)（九）框架节点核心部位柱箍筋遗漏 (32)第三节混凝土工程................................................. . (33)（一）蜂窝 (33)（二）麻面 (35)（三）孔洞 (35)（四）缝隙、夹层 (36)（五）缺棱掉角 (37)（六）表面不平整 (37)（七）露筋 (38)（八）强度不够,均质性差 (39)（九）塑性收缩裂缝 (39)（十）沉降收缩裂缝 (40)（十一）干缩裂缝 (41)（十二）温度裂缝 (41)第四节填充墙砌体工程 (43)（一）砂浆不饱满 (43)（二）加气砼砌块、普通砼小型空心砌块强度低、缺棱掉角 (44)（三）填充墙砌体抹灰层空鼓、龟裂 (44)第三章屋面工程第一节卷材开裂................................................ .. (46)第二节鼓泡、起泡.................................................. (46)第三节变形缝漏水............................................. .. (47)第四节出屋面构筑物根部渗水 (47)第四章装饰装修工程第一节抹灰工程 (48)（一）抹灰空鼓 (48)（二）抹灰面不平，阴阳角不垂直、不方正 (49)（三）外墙分格缝不直不平、缺棱、错缝 (50)第二节门窗工程....................................................... .. 50（一）门窗框松动，四周嵌填材料不正确 (50)（二）门窗开启不灵活 (51)第三节楼地面工程.............................................. .. (51)（一）楼地面空鼓 (51)（二）板块接缝不平、缝隙不均 (52)（三）倒泛水........................................................ (53)第四节涂料工程.................................................... .. (53)（一）涂料流坠 (53)（二）刷纹或接痕 (54)（三）起粉、泛碱、脱皮、咬色 (55)第五节饰面板（砖）工程 (55)（一）饰面不平整，接缝不顺直................................. .. (55)（二）板块开裂，边角缺损.................................... .. (56)（三）空鼓、脱落............................................ .. (57)（四）板面返碱、腐蚀.............................................. (57)第五章房屋渗漏防治措施第一节地下室防渗漏....................................... .. (58)第二节外墙防渗漏....................................... ... . (61)第三节门窗渗漏质量通病的防治措施 (65)第四节厨卫间防渗漏 (70)第五节屋面防渗漏 (72)第六节安装工程防渗漏........................................ ...... .74第六章房屋裂缝防治措施第一节模板系统造成混凝土构件裂缝 (76)（一）模板支架不规范产生的裂缝 (76)（二）模板支架立在楼板上造成的裂缝 (77)（三）早拆底模与支架造成的构件裂 (77)第二节钢筋施工不规范造成的构件裂缝 (78)（一）悬挑构件的钢筋放错和下沉产生的裂缝和断裂 (78)（二）现浇楼板的负弯距配筋不规范产生的裂缝 (79)第三节混凝土裂缝................................................. . (79)（一）混凝土的塑性干缩裂缝 (79)（二）大体积混凝土的温差裂缝 (80)第四节填充墙砌体裂缝.............................................. . 81（一）混凝土空心砌块填充墙裂缝 (81)（二）加气混凝土砌块填充墙裂缝 (82)（三）悬臂梁上的填充墙裂缝......................................... . (83)第五节抹灰层裂纹.............................................. ..... ..84第六节楼地面裂缝............................................... (85)（一）水泥砂浆地面裂缝.............................................. (85)（二）楼地面不规则裂缝..................................... .. (85)（三）地砖面层冷缩裂缝.............................................. (86)第七章建筑节能工程质量通病防治........................... (87)（一）墙体保温层开裂渗水........................ ......... . (87)（二）板面交错排布不严格；板粘结面积不足。

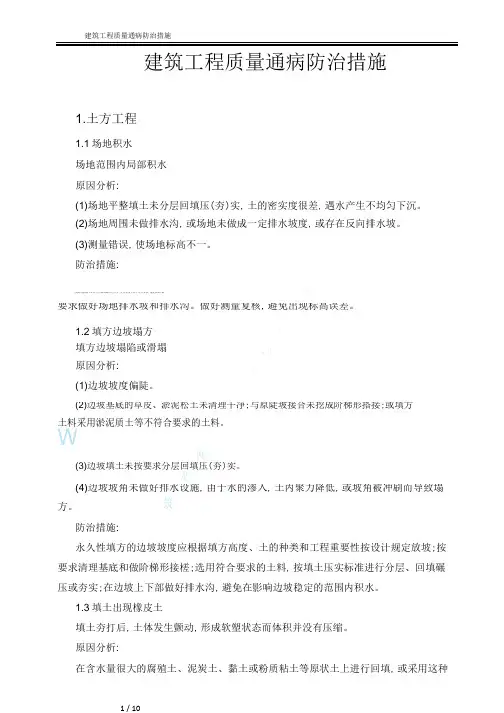

建筑工程质量通病防治措施建筑工程质量通病防治措施1.土方工程1.1场地积水 场地范围内局部积水 原因分析:(1)场地平整填土未分层回填压（夯）实，土的密实度很差，遇水产生不均匀下沉。
(2)场地周围未做排水沟，或场地未做成一定排水坡度，或存在反向排水坡。
(3)测量错误，使场地标高不一。
COM防治措施:.G场地内的填土认真分层回填碾压（夯）实，使密实度不低于设计要求，避免松填；按N要求做好场地排水坡和排水沟。
做好测量复核，避免出现标高误差。
1.2填方边坡塌方ULO填方边坡塌陷或滑塌ZH原因分析:.(1)边坡坡度偏陡。
WW(2)边坡基底的草皮、淤泥松土未清理干净；与原陡坡接合未挖成阶梯形搭接；或填方土料采用淤泥质土等不符合要求的土料。
W网 (3)边坡填土未按要求分层回填压（夯）实。
龙(4)边坡坡角未做好排水设施，由于水的渗入，土内聚力降低，或坡角被冲刷而导致塌方。
筑防治措施:永久性填方的边坡坡度应根据填方高度、土的种类和工程重要性按设计规定放坡；按要求清理基底和做阶梯形接槎；选用符合要求的土料，按填土压实标准进行分层、回填碾压或夯实；在边坡上下部做好排水沟，避免在影响边坡稳定的范围内积水。
1.3填土出现橡皮土填土夯打后，土体发生颤动，形成软塑状态而体积并没有压缩。
原因分析:在含水量很大的腐殖土、泥炭土、黏土或粉质粘土等原状土上进行回填，或采用这种土作土料回填，当对其进行夯实或碾压，表面易形成一层硬壳，使土内水份不易渗透和散建筑工程质量通病防治措施发，因而使土形成软塑状态的橡皮土。
防治措施:夯实填土时，适当控制填土的含水量；避免在含水量过大的原状土上进行回填。
填方区如有地表水时，应设排水沟排水，如有地下水应降低至基底。
治理方法：可用干土、石灰粉等吸水材料均匀掺入土中降低含水量，或将橡皮土翻松、凉干、风干至最优含水量范围，再夯（压）实。
1.4回填土密实度达不到要求回填土经碾压或夯实后，达不到设计要求的密实度。

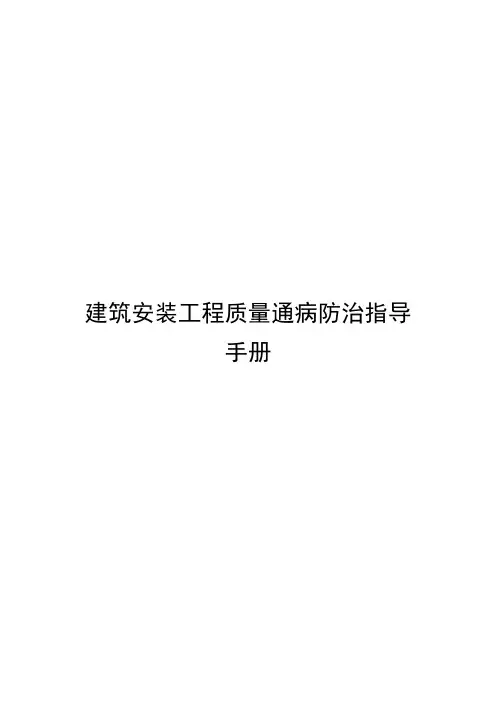

建筑安装工程质量通病防治指导手册第1章总则1.1目的为了消除本公司建筑安装工程的施工质量通病，促进公司建筑安装工程质量的不断提高，根据公司建筑施工的现状和特点，特此编写本手册。
1.2适用范围本手册适用于工业与民用建筑的建筑工程和建筑设备安装工程。
本手册主要供建筑安装工程的施工企业、劳务班组的有关人员使用。
1.3主要内容本手册主要内容包括工业与民用建筑工程机电安装分部工程的质量通病，它们是：（1）建筑管道安装工程。
（2）建筑电气安装工程。
1.4编制依据本手册主要是根据国家现行的建筑安装工程质量检验评定标准，结合本公司建筑安装工程质量现状及常见多发质量问题进行编写的。
由于目前国家一些建筑类技术标准正在修编，本手册编写时尚无新版本，使用时，如与新版标准不一致，应按标准执行。
第2章建筑管道安装工程8.1管道支架及伸缩器安装8.1.1管道支架安装间距过大，管道局部“塌腰”1.现象管道支架安装间距过大，标高不准，接触不紧密不牢固，管道投入使用后，有局部“塌腰”现象。
2.原因分析管道支架间距不符合规定，管道使用后，重量增加；弯曲的管道安装前未调直；支架安装前所定坡度、标高不准，安装时未纠正；支架埋设安装不平正、不牢固。
3.防治措施(1)支架安装前应根据管道设计坡度和起点标高，算出中间点、终点标高，弹好线，根据管径、管道保温情况，按“墙不作架、托稳转角，中间等分，不超最大”原则，并参照表8-1，定出各支架安装点及标高进行安装。
表8-1 钢管支架安装最大间距(2)支架安装必须保证标高、坡度正确，平正牢固，与管道接触紧密，不得有扭斜、翘曲现象；弯曲的管道，安装前需调直。
(3)安装后管道产生“塌腰”，应拆除“塌腰”管道，增设支架，使其符合设计要求。
8.1.2管道支架固定方法不当，安装不牢1.现象管道投入使用后，支架松动或变形。
2.原因分析支架固定方法不对，安装不符合要求；支架埋入深度不够，灌细石混凝土或砂浆时未捣实养护；使用后受外力作用而松动，造成支架不受力。

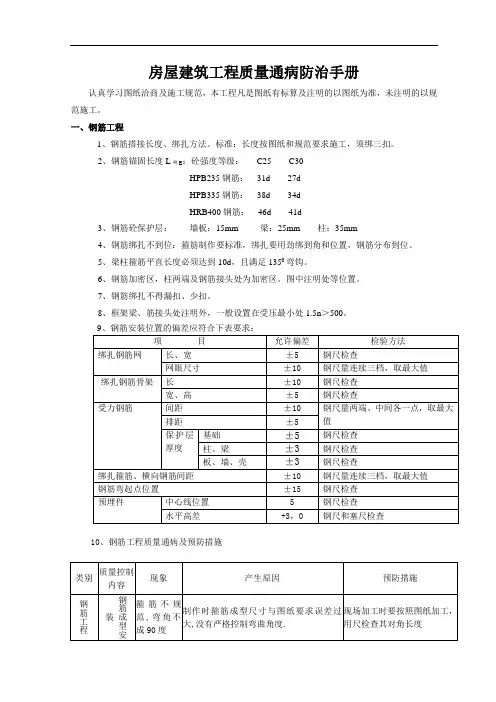

房屋建筑工程质量通病防治手册认真学习图纸洽商及施工规范，本工程凡是图纸有标算及注明的以图纸为准，未注明的以规范施工。
一、钢筋工程1、钢筋搭接长度、绑扎方法。
标准：长度按图纸和规范要求施工，须绑三扣。
2、钢筋锚固长度L啊E：砼强度等级：C25 C30HPB235钢筋：31d 27dHPB335钢筋：38d 34dHRB400钢筋：46d 41d3、钢筋砼保护层：墙板：15mm 梁：25mm 柱：35mm4、钢筋绑扎不到位：箍筋制作要标准，绑扎要用劲绑到角和位置，钢筋分布到位。
5、梁柱箍筋平直长度必须达到10d，且满足1350弯钩。
6、钢筋加密区，柱两端及钢筋接头处为加密区。
图中注明处等位置。
7、钢筋绑扎不得漏扣、少扣。
8、框架梁、筋接头处注明外，一般设置在受压最小处1.5n＞500。
10、钢筋工程质量通病及预防措施二、模板工程1、牢固、稳定。
砼浇注不变形。
措施：根据墙、柱、板宽度或长度设置背楞，支撑的密度，墙厚度500mm以上，背楞间距不得大于250mm，并且中间加Φ48钢管，穿墙螺栓间距不宜大于600mm。
墙稳定需预埋固定点。
（根据墙体高度以450计算后埋设2道）2、模板接缝严实，墙体模板下口必须堵严，不得漏浆。
3、模板清理干净，隔离剂刷到位。
4、楼板模板顶撑排架布置竖向不宜大于800mm，水平杆间距不宜大于1500mm。
并用剪力撑连接稳固，上端必须用双扣确保不下滑或扣子质量问题。
支撑下端是泥土，根据砼体积，为结构大时地基必须达到强度后再进行施作模板，砼浇注后应具有承受上层的荷载能力，防止变形裂缝。
5、对跨度不小于4m时，应按设计要求起拱，当设计无要求时，起拱高度宜为跨度的1-3/1000。
（根据跨度大小而定）6、模板允许偏差：78模板拆除底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表的规定。
检查数量：全数检查。
9、模板工程常见质量通病及预防措施三、混凝土工程1、混凝土应振捣密实，不得有蜂窝、孔洞、露筋、缝隙、夹层现象；检查构件数量及方法应符合的要求。

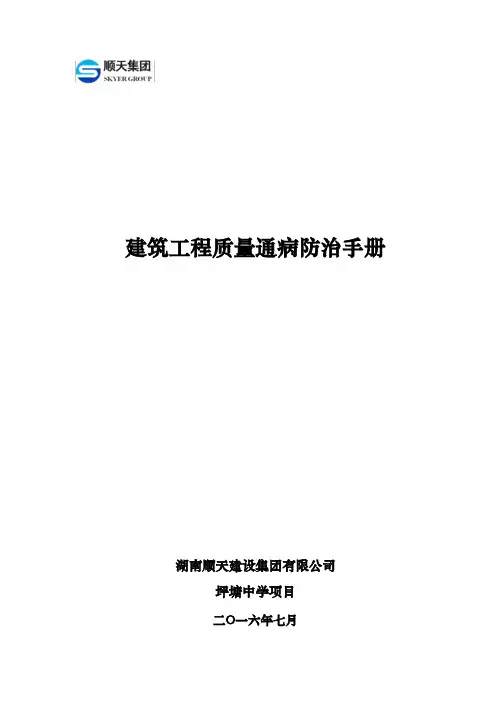

建筑工程质量通病防治手册湖南顺天建设集团有限公司坪塘中学项目二Ο一六年七月目录总则 (1)第一章混凝土结构工程 (2)第一节钢筋工程 (2)第二节模板工程 (5)第三节混凝土工程 (10)第二章钢结构工程 (16)第一节焊接质量 (16)第二节钢结构安装 (20)第三章砌体工程 (22)第四章建筑屋面工程 (26)第五章房屋裂缝专项质量通病 (29)第一节混凝土结构裂缝 (30)第二节填充墙砌体裂缝 (36)第三节抹灰层裂纹 (38)第六章房屋渗漏专项质量通病 (40)第一节地下室防渗漏 (40)第二节外墙（外门窗）防渗漏 (44)第三节厨卫间防渗漏 (50)第七章装饰装修工程 (52)第一节抹灰工程 (52)第二节楼地面工程 (54)第三节饰面板（砖）工程 (58)第四节门窗工程 (61)第五节幕墙工程 (64)第六节涂料工程 (67)第七节吊顶工程 (70)总则为进一步提高工程质量管理水平，切实有效地防治工程质量通病，针对我公司下属在建工程的“多发病、常见病”认真分析，对一些行之有效的防治方法进行归纳总结，以国家有关规范、标准为依据，特编制了《建筑工程质量通病防治手册》（以下简称《手册》）。
一、《手册》作为公司内部工程质量通病防治办法和业务培训教材，在公司在建项目统一实施执行。
各项目于工程开工前应组织参建各方（项目管理人员、专业分包及劳务分包单位等）成立质量通病防治工作管理小组，加强对质量通病防治工作的组织领导与技术管理，督促参建各方制定相关的通病防治方案和实施细则，并严格监督落实和考核。
二、《手册》针对每项质量通病，分别介绍了通病的现象，分析了产生原因，并重点介绍了预控措施和治理方法。
在质量通病控制中，工程（技术）部要从源头上做好防治工作，加强图纸会审和进场材料验收；对易产生质量通病的部位要加强技术交底和工序验收，对于违章操作或不符合质量要求的应及时予以纠正。
三、公司及项目要把质量通病防治工作纳入质量控制目标，加强对质量通病防治工作的引导和服务，组织开展质量通病防治工作的检查、指导，一定要高度重视防治工程质量通病工作的重要性，不断创新质量工作方法，确保质量通病防治取得明显成效。
建筑工程质量通病防治手册目录第一章模板一般质量通病及其防治 1 第二章钢筋安装一般质量通病及其防治 3 第三章混凝土一般质量通病及其防治 4 第四章砖砌体工程一般质量通病及其防治8 第五章屋面工程10第一节屋面找平层10第二节卷材防水屋面14第三节涂膜防水屋面15第四节刚性防水屋面20第五节屋面保温层25第六章保温隔热工程28第一节松散材料保温层28第二节屋面隔热28第七章地面工程29第一节水泥地面29第二节板块地面34第三节木地板36第八章门窗工程38第一节木门窗制作38第二节门窗框安装40第三节钢门窗安装44第四节塑料门窗安装47第九章抹灰饰面工程50第一节内墙抹灰50第二节外墙水泥砂浆抹灰56第十章饰面板(砖)工程58第一节室外面砖(外墙砖)墙面58 第二节室内瓷砖（内墙砖）墙面62第十一章木装修工程65第一节木窗帘盒 65第十二章涂饰工程66第一节溶剂型涂料涂饰工程66 第二节水性涂料涂饰工程70第十三章建筑电气安装工程74 第一节室内配线74第二节灯具电器安装79第三节火灾自动报警系统安装84 第四节电缆敷设85第十四章暖卫管道工程86第一节室内给水管道安装86第二节室内排水管道安装86 第十五章室外工程87第一节散水87第二节室外台阶87第一章模板一般质量通病及其防治1．轴线位移现象：混凝土浇筑后拆除模板时，发现柱、墙实际位置与建筑物轴线位置有偏移。
防治措施(1) 模板轴线测放后，组织专人进行技术复核验收，确认无误后才能支模；(2) 墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定钢支撑，以保证底部位置准确；(3) 支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确；(4) 根据混凝土结构特点，对模板进行专门设计，以保证模板及其支架具有足够强度、刚度及稳定性；(5) 混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查、复核，发现问题及时进行处理；(6) 混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。
建筑工程质量通病防治手册目录第一章地基与基础工程第一节桩基础工程.。
.。
.。
.。
..。
.。
.。
..。
.....。
..。
.。
.。
.。
.。
..。
.。
7（一）沉桩达不到标高..。
..。
.。
..。
.。
.....。
.。
..。
..。
.。
.。
..。
.。
..。
.。
..7（二)桩身断裂。
...。
.。
....。
..。
..。
..。
.。
.。
....。
..。
....。
. 7（三）桩身偏位、倾斜。
...。
.。
..。
.。
..。
..。
.。
.。
..。
...。
.。
.8 (四）接桩处开裂..。
..。
.。
.。
....。
.。
...。
.。
...。
.。
...。
....。
.. 9第二节基坑（槽）边坡开挖。
.。
.。
.。
.。
.。
.。
.。
..。
.。
......。
...。
.。
.。
..10 (一）挖土时放坡未按措施或设计要求进行.。
....。
..。
..。
..。
.。
..。
.10（二)边坡塌方。
.。
...。
..。
....。
.。
.。
......。
...。
..。
.......。
...。
.10（三) 基坑（槽)泡水.。
.。
.。
..。
.。
.。
.。
.。
.。
...。
..。
..。
.。
11第三节回填土.。
.....。
.。
..。
...。
.。
.。
.。
..。
...。
.。
..。
...。
..。
.....。
.12 (一）填土出现橡皮土.。
.。
.。
.。
.。
.。
.。
.。
.。
..。
.。
...。
.。
.。
.。
..。
.。
...。
12（二) 回填土密实度达不到要求。
....。
.。
.。
.。
.。
....。
.。
.。
....。
..。
.12 (三）回填土沉陷.。
...。
.。
..。
.。
....。
.........。
...。
...。
.。
.。
..。
.。
13（四）基础墙体被挤动变形。
.。
.。
.。
.。
.。
.。
....。
..。
.。
.。
.。
.。
.。
14第四节深基坑排桩支护.。
..。
.。
..。
.。
..。
.。
..。
.。
..。
.。
.。
....。
.。
.。
15（一）悬壁式排桩嵌固深度不足。
.。
.。
.。
.。
.。
.。
..。
......。
建筑工程质量通病防治手册湖南顺天建设集团有限公司坪塘中学项目二Ο一六年七月目录总则 (1)第一章混凝土结构工程 (2)第一节钢筋工程 (2)第二节模板工程 (5)第三节混凝土工程 (10)第二章钢结构工程 (16)第一节焊接质量 (16)第二节钢结构安装 (20)第三章砌体工程 (22)第四章建筑屋面工程 (26)第五章房屋裂缝专项质量通病 (29)第一节混凝土结构裂缝 (30)第二节填充墙砌体裂缝 (36)第三节抹灰层裂纹 (38)第六章房屋渗漏专项质量通病 (40)第一节地下室防渗漏 (40)第二节外墙（外门窗）防渗漏 (44)第三节厨卫间防渗漏 (50)第七章装饰装修工程 (52)第一节抹灰工程 (52)第二节楼地面工程 (54)第三节饰面板（砖）工程 (58)第四节门窗工程 (61)第五节幕墙工程 (64)第六节涂料工程 (67)第七节吊顶工程 (70)总则为进一步提高工程质量管理水平，切实有效地防治工程质量通病，针对我公司下属在建工程的“多发病、常见病”认真分析，对一些行之有效的防治方法进行归纳总结，以国家有关规范、标准为依据，特编制了《建筑工程质量通病防治手册》（以下简称《手册》）。
一、《手册》作为公司内部工程质量通病防治办法和业务培训教材，在公司在建项目统一实施执行。
各项目于工程开工前应组织参建各方（项目管理人员、专业分包及劳务分包单位等）成立质量通病防治工作管理小组，加强对质量通病防治工作的组织领导与技术管理，督促参建各方制定相关的通病防治方案和实施细则，并严格监督落实和考核。
二、《手册》针对每项质量通病，分别介绍了通病的现象，分析了产生原因，并重点介绍了预控措施和治理方法。
在质量通病控制中，工程（技术）部要从源头上做好防治工作，加强图纸会审和进场材料验收；对易产生质量通病的部位要加强技术交底和工序验收，对于违章操作或不符合质量要求的应及时予以纠正。
三、公司及项目要把质量通病防治工作纳入质量控制目标，加强对质量通病防治工作的引导和服务，组织开展质量通病防治工作的检查、指导，一定要高度重视防治工程质量通病工作的重要性，不断创新质量工作方法，确保质量通病防治取得明显成效。
目录第一章安全管理1.1安全生产责任制1.2施工组织设计及专项方案1.3安全技术交底1.4安全检查1.5安全教育1.6应急救援1.7分包单位安全管理1.8持证上岗1.9生产安全事故处理1.10安全标志第二章文明施工2.1现场围挡2.2封闭管理2.3施工现场2.4材料管理2.5现场办公和宿舍2.6现场防火2.7综合治理2.8公示牌第三章施工用电3.1施工组织设计3.2外电防护3.3接地与接零保护系统3.4配电线路3.5配电箱与开关箱3.6配电室与配电装置3.7现场照明第四章脚手架4.1施工方案4.2脚手架基础4.3立杆4.4纵向水平杆4.5横向水平杆4.6扫地杆4.7剪刀撑及横向斜撑4.8连墙件4.9通道4.10悬挑梁4.11水平防护第五章基坑5.1施工方案5.2土方开挖5.3基坑临边防护5.4基坑支护5.5基坑降排水5.6基边荷载5.7上下通道第六章模板工程6.1施工方案6.2立杆基础6.3支架稳定6.4交底与验收6.5立杆设置6.6水平杆设置6.7支架材质6.8承插型盘扣式钢管支架6.9满堂支架6.10模板拆除第七章高处作业7.1安全门7.2安全带7.3安全网7.4临边防护7.5洞口防护7.6通道防护7.7移动式操作平台第八章物料提升机与施工升降机8.1物料提升机8.1.1安全装置8.1.2安全防护门8.1.3扶墙架8.1.4钢丝绳8.1.5导轨架8.1.6动力与传动8.1.7通信装置8.1.8卷扬机防护棚8.1.9防护架体8.1.10安装拆卸与验收8.2施工升降机8.2.1安全装置8.2.2限位装置8.2.3防护设施8.2.4附墙架8.2.5钢丝绳、滑轮与对重8.2.6导轨架8.2.7基础8.2.8电气8.2.9通信装置8.2.10安装拆卸与验收第九章塔式起重机与起重吊装9.1塔式起重机9.1.1荷载限制装置9.1.2行程限位装置9.1.3保护装置9.1.4吊钩、滑轮、卷筒与钢丝绳9.1.5多塔作业9.1.6附着9.1.7基础9.1.8结构设施9.1.9电气9.1.10安全监控系统9.1.11安装、顶升与拆除验收9.2起重机吊装9.2.1施工方案9.2.2起重机9.2.3钢丝绳9.2.4高处作业9.2.5构件码放9.2.6警示监护9.2.7信号指挥第十章施工机具10.1平刨机10.2圆盘锯10.3手持电动工具10.4钢筋机械10.5电焊机10.6氧气、乙炔10.7潜水泵10.8震动机械10.9打桩机械第一章安全管理1.1安全生产责任制(企业与项目签订安全生产责任状)- 1 -安全生产责任（责任制未进行交底、考核）用品的安全管理，安全生产技术管理，分包（供）方安全生产管理，应急救援管理，生产安全事故管理，安全检查和（项目经理与项目管理人员签订安全生产责任制并定期进行责任制考核）（安全管理制度上墙）- 2 -1.2施工组织设计及专项方案施工单位严格执行《危险性较大的分部分项工程安全管理办法》中的括对安全生产技术措施的制订、实施、技术和装备，并应完善安全生产作业条（专项方案编制、审核、审批）- 3 -（组织专家论证）（方案未审核、审批）（填写专家评审意见表）- 4 -1.3安全技术交底- 5 -1.4安全检查（施工现场安全检查）（整改通知书）（项目逐条回复及审查意见）- 6 -1.5安全教育包括各类上岗证书的初审、复审培训，（班组安全管理责任书）企业的各类管理人员必须具备与岗位相适应的安全生产知识和管理（对工人进行三级安全教育）- 7 -（安全教育现场）（代签的三级教育）施工单位在采取新技术、新工艺、（工人三级安全教育培育记录）- 8 -1.6应急救援（编制应急预案）施工企业应建立应急物资保障体系，明确应急设备和器材储存、配备的场所、数量，并定期对应急设备和器材进行检查、维护、保养。
（施工应急救援演练活动）- 9 -（消防演习）（对活动开展情况进行总结）- 10 -1.7分包单位安全管理施工企业应对分包（供）（分包单位资质、安全生产许可证）包（供）方名录，并定期审核，更新。
- 11 -1.8持证上岗（特种作业人员未经培训上岗从事特种作业，或特种作业人员与证件不符）企业的各类管理人员必须具备与岗位相适应的安全生产知识和管理（特种作业上岗证）（特种作业警示牌）- 12 -1.9生产安全事故处理事故报告应当及时、准确、完整，管理应包括报告、调查、处理、记录、（保险合同及事故管理档案）- 13 -1.10安全标志1、现场安全标志随意悬挂，无法指示出危险区域和范围，起不到警示作用，在施工总平面图上没有标明标志分布和悬挂规范，导致安全标志管理失控，发挥不了安全标志应有作用。
2、主要施工区域、危险部位未按规定悬挂安全标志。
3、未绘制现场安全标志布置图。
4、未按部位和现场设施的变化调整安全标志设置。
5、未设置重大危险源公示牌。
（现场安全标志随意放置，起不到警示作用）（危险部位设置安全标志）（重大危险源公示牌）- 14 -第二章文明施工2.1现场围挡施工现场未设围挡应坚固、稳定、整洁、(施工现场围挡)- 15 -2.2封闭管理（工地大门未采用硬质材料制作）（施工围挡未封闭）DB（进出口大门）（电子考勤系统，加强人员进出）- 16 -2.3施工现场（主要施工道路未硬化）（场内施工垃圾未清运）DB（主要道路硬化）（覆盖裸露地表）- 17 -2.4材料管理（材料堆放混乱）DB2m（场内材料码放整齐）（仓库材料分类存放）- 18 -2.5现场办公室和宿舍DB办公用房宜包括办公室、办公用房室内净高不应(办公区会议室），人均使用面积不宜小于。
办公区应设置办公用房、（办公区办公室）- 19 -(工人宿舍）（在施工区域设置宿舍）（晾衣场地）- 20 -2.6现场防火1、特种作业人员无资格证，违反操作规程。
2、动火审批手续不完整，在未确认安全条件后签字批准动火。
3、在焊割作业前未确认周围环境，清除易燃品，又未制定有效的防范措施，焊割作业时产生的焊渣引燃易燃易爆物，引发火灾。
4、建筑施工现场，场地大线路分散，施工机具，照明设备较多，且大多设置在室外，容易发生受潮、老化。
一旦出现漏电短路或者负荷过大就可能造成火灾。
5、对明火及防火重点部位管理不严，随意抛掷烟头、火柴梗引燃可燃物。
DB施工现场应制订消防预案，建立健全消防防火责任制和管理施工现场应设置灭火器、（现场吸烟区）（现场消防设施）- 21 -（施工现场总平面图无消防道路、消防设施、易燃易爆物品存放区）（消防平面布置图）- 22 -（临时用房未配备灭火器）（配备足够灭火器）- 23 -（厨房与临时办公宿舍等设施组合建造）（食堂单层设置）- 24 -（易燃易爆物存放不规范）场、固定动火作业场与在建工程的防临时设施与在建工程的防火间距不应- 25 -- 26 -2.7综合治理（夜间施工未办理夜间施工许可证）（机械设备未按规定放置）- 27 -2.8公示牌牌、安全生产牌、- 28 -第三章施工用电临时用电组织设计的编制、审核批准手续（《临时用电组织设计》的编制、审核、批准程序不全。
组织设计的内容不全，针对性、操作性不强，设计计算错误）变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时补充有（临时用电专项施工方案的编制、审核、批准）- 29 -- 30 -3.1 施工组织设计序号存 在 问题现象防 治 措 施正 确做 法《施工现场临时用电安全技术规范》 46：3.1.2 施工现场临时用电组织设计应包括：5-（4） 绘制临时用电工程图纸， 主要包括用电工程总平面图，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。
2用电组织设计无相关图示1、无用电工程总平面图；2、无配电装置布置图；3、无配电系统接线图；4、无接地装置设计图。
（施工用电平面图）（配电装置布置图）（配电系统接线图） （接地装置设计图）3.2外电防护外电线路安全，未采取防护措施和悬挂警告- 31 -在建工程（含的周《施工现场临时用电安全技术规范》 JGJ 46：4.1.2 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。
- 32 -《施工现场临时用电安全技术规范》 JGJ 46：4.1.3 施工现场的机动车道与外电架空线路交叉时，架空线路的最低与路面的最小垂直距离应符合下表规定。
- 33 -3.3接地与接零保护系统器TN-备的金属外壳必须与保护接零连接。
保护错- 34 -）必须通过总漏电保护器，（三相四线供电时局部TN-S 接零保护系统保护零线引出示意图）1-NPE 线重复接地；2-PE 线重复接地；L1、L2、L3-相线；N-工作零线；PE-保护零线；DK-总电源隔离开关；RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）。
- 35 -接地线没有使用双色绝缘多股铜芯线、与接地体连接不连接- 36 -金做- 37 -备的金属外壳必须与保护零线连接。
保- 38 -线PE- 39 -线重复（未在配电系统的中间处做重复接地或保护零线重复接地装置的接地电阻值超过规10定允许值）- 40 -3.4配电线路、导线颜色、架、）、- 41 -。
