aero2气动执行器与蝶阀详细介绍 actuator

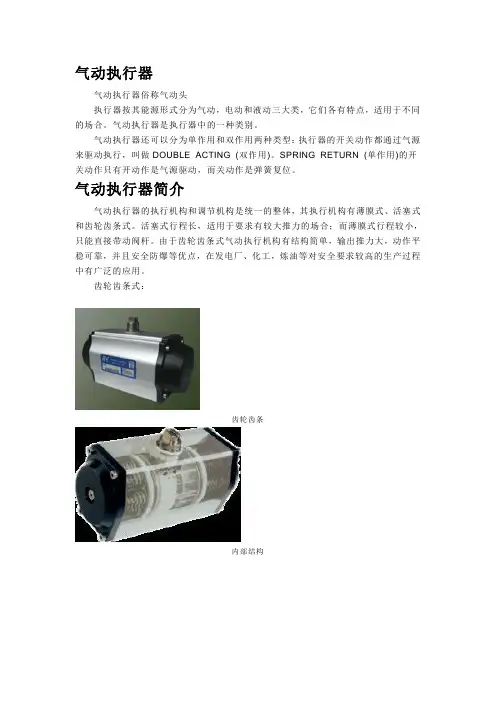

气动执行器气动执行器俗称气动头执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。

气动执行器是执行器中的一种类别。

气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。

SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。

气动执行器简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式和齿轮齿条式。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。

由于齿轮齿条式气动执行机构有结构简单，输出推力大，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。

齿轮齿条式：齿轮齿条内部结构薄膜式：活塞式气动执行器的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。

单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。

A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

特点紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。

铝制缸体、活塞及端盖，与同规格结构的执行器相比重量最轻。

缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。

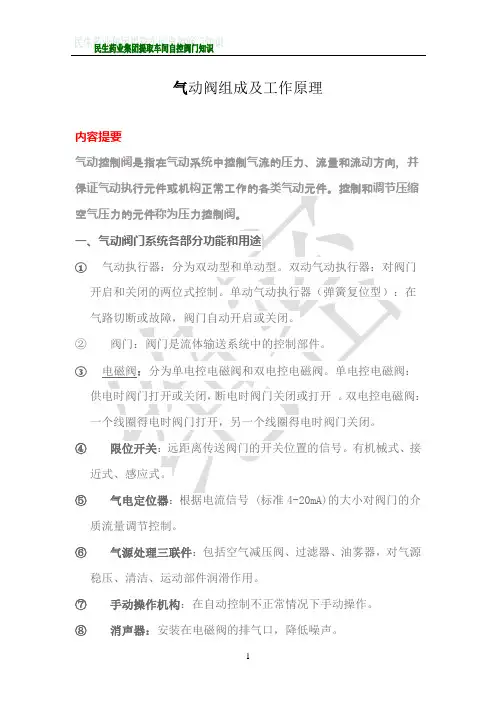

气动阀组成及工作原理内容提要气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。

控制和调节压缩空气压力的元件称为压力控制阀。

一、气动阀门系统各部分功能和用途①气动执行器：分为双动型和单动型。

双动气动执行器：对阀门开启和关闭的两位式控制。

单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。

②阀门：阀门是流体输送系统中的控制部件。

③电磁阀：分为单电控电磁阀和双电控电磁阀。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。

④限位开关：远距离传送阀门的开关位置的信号。

有机械式、接近式、感应式。

⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。

⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

⑦手动操作机构：在自动控制不正常情况下手动操作。

⑧消声器：安装在电磁阀的排气口，降低噪声。

⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。

⑩空压机：是压缩空气的气压发生装置。

11 气管：有软管、紫铜管、不锈钢。

常用规格有6mm、8mm。

气动开关型阀门系统构成：①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。

）气动调节型阀门系统构成：①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中⑦、⑧、⑨项可根据现场实际情况选配。

）二、气动开关阀气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。

下为单动气动开关型蝶阀实图。

气动执行器结构及原理 The final edition was revised on December 14th, 2020.气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器（英文：Pneumatic actuator ）按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。

气动执行器是执行器中的一种类别。

气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。

SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。

气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。

拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。

齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。

齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。

单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

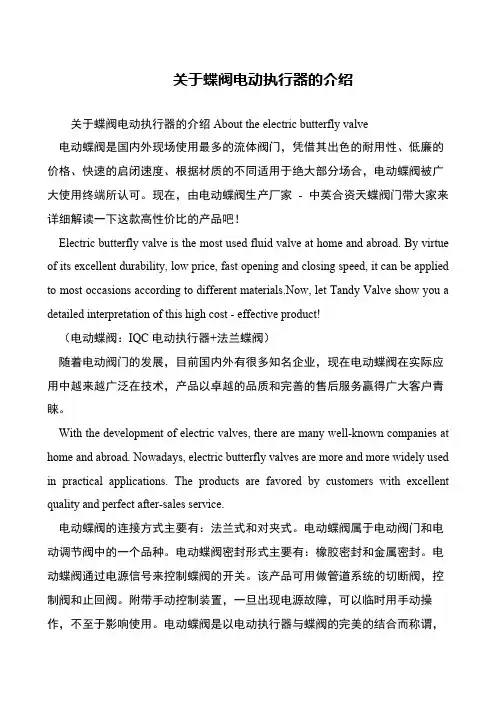

关于蝶阀电动执行器的介绍关于蝶阀电动执行器的介绍About the electric butterfly valve 电动蝶阀是国内外现场使用最多的流体阀门，凭借其出色的耐用性、低廉的价格、快速的启闭速度、根据材质的不同适用于绝大部分场合，电动蝶阀被广大使用终端所认可。

现在，由电动蝶阀生产厂家- 中英合资天蝶阀门带大家来详细解读一下这款高性价比的产品吧！ Electric butterfly valve is the most used fluid valve at home and abroad. By virtue of its excellent durability, low price, fast opening and closing speed, it can be applied to most occasions according to different materials.Now, let Tandy Valve show you a detailed interpretation of this high cost - effective product! （电动蝶阀：IQC电动执行器+法兰蝶阀） 随着电动阀门的发展，目前国内外有很多知名企业，现在电动蝶阀在实际应用中越来越广泛在技术，产品以卓越的品质和完善的售后服务赢得广大客户青睐。

 With the development of electric valves, there are many well-known companies at home and abroad. Nowadays, electric butterfly valves are more and more widely used in practical applications. The products are favored by customers with excellent quality and perfect after-sales service. 电动蝶阀的连接方式主要有：法兰式和对夹式。

气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器（英文：Pneumatic actuator ）按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。

气动执行器是执行器中的一种类别。

气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。

SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。

气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。

拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。

齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。

齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。

单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。

A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

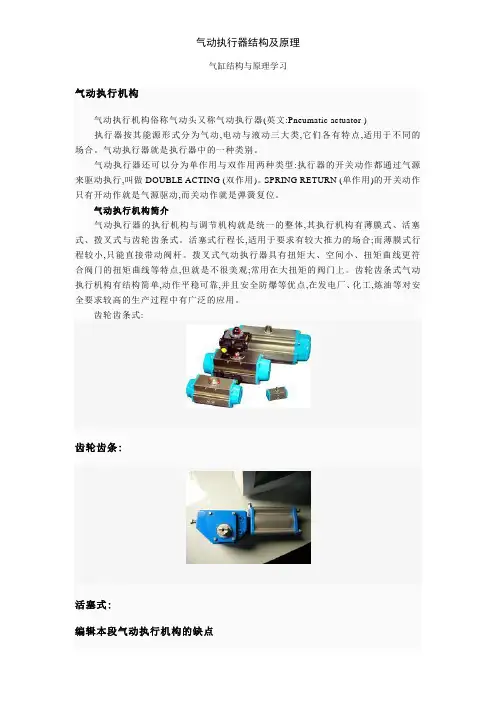

气缸结构与原理学习气动执行机构气动执行机构俗称气动头又称气动执行器(英文:Pneumatic actuator )执行器按其能源形式分为气动,电动与液动三大类,它们各有特点,适用于不同的场合。

气动执行器就是执行器中的一种类别。

气动执行器还可以分为单作用与双作用两种类型:执行器的开关动作都通过气源来驱动执行,叫做DOUBLE ACTING (双作用)。

SPRING RETURN (单作用)的开关动作只有开动作就是气源驱动,而关动作就是弹簧复位。

气动执行机构简介气动执行器的执行机构与调节机构就是统一的整体,其执行机构有薄膜式、活塞式、拨叉式与齿轮齿条式。

活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。

拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但就是不很美观;常用在大扭矩的阀门上。

齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。

齿轮齿条式:齿轮齿条:活塞式:编辑本段气动执行机构的缺点控制精度较低,双作用的气动执行器,断气源后不能回到预设位置。

单作用的气动执行器,断气源后可以依靠弹簧回到预设位置编辑本段工作原理说明班当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。

单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。

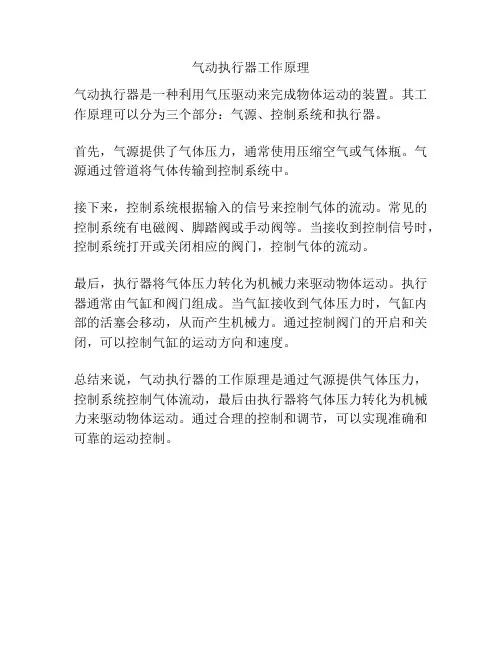

气动执行器工作原理
气动执行器是一种利用气压驱动来完成物体运动的装置。

其工作原理可以分为三个部分：气源、控制系统和执行器。

首先，气源提供了气体压力，通常使用压缩空气或气体瓶。

气源通过管道将气体传输到控制系统中。

接下来，控制系统根据输入的信号来控制气体的流动。

常见的控制系统有电磁阀、脚踏阀或手动阀等。

当接收到控制信号时，控制系统打开或关闭相应的阀门，控制气体的流动。

最后，执行器将气体压力转化为机械力来驱动物体运动。

执行器通常由气缸和阀门组成。

当气缸接收到气体压力时，气缸内部的活塞会移动，从而产生机械力。

通过控制阀门的开启和关闭，可以控制气缸的运动方向和速度。

总结来说，气动执行器的工作原理是通过气源提供气体压力，控制系统控制气体流动，最后由执行器将气体压力转化为机械力来驱动物体运动。

通过合理的控制和调节，可以实现准确和可靠的运动控制。

气动阀门执行器原理作用及分类一、执行器原理当气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。

当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。

二、执行器的分类齿轮齿条式执行机构齿轮齿条式(双活塞齿条式)气动执行器，具有结构紧凑，外观优美，反应迅捷，运行稳定，使用寿命长等特点。

所有配件都采用最先进的防腐蚀处理技术，能适应各种恶劣工况。

其高低温以及各种特殊行程的执行器在各种应用领域都有良好的表现。

活塞式执行机构气动活塞执行机构使活塞在气缸中移动产生推力，显然，活塞式的输出力度远大于薄膜式。

因此，薄膜式适用于出力较小、精度较高的场合；活塞式适用于输出力较大的场合，如大口径、高压降控制或蝶阀的推动装置。

除薄膜式和活塞式之外，还有一种长行程执行机构，它的行程长，转矩大，适用于输出角位移和大力矩的场合。

气动活塞执行机构的主要部件为气缸、活塞、推杆。

气缸内活塞随气缸内两侧压差的变化而移动。

根据特性分为比例式和两位式两种。

两位式根据根据输入活塞两侧操作压力的大小，活塞从高压侧被推向低压侧。

比例式是在两位式基础上加以阀门定位器，使推杆位移和信号压力成比例关系。

薄膜式执行机构薄膜式执行机构最为常用，它可以用作一般控制阀的推动装置，组成气动薄膜式执行器。

气动薄膜式执行机构的信号压力p作用于膜片，使其变形，带动膜片上的推杆移动，使阀芯产生位移，从而改变阀的开度。

它结构简单，价格便宜，维修方便，广泛应用。

气动薄膜执行机构有正作用和反作用两种形式。

当来自控制器或阀门定位器的信号压力增大时，阀杆向下的动作的叫正作用执行机构；当信号压力增大时，阀杆向上动作的叫反作用执行机构。

正作用执行机构的信号压力是通入波纹膜片上方的薄膜气室；反作用执行机构的信号压力是通入波纹膜片下方的薄膜气室。
