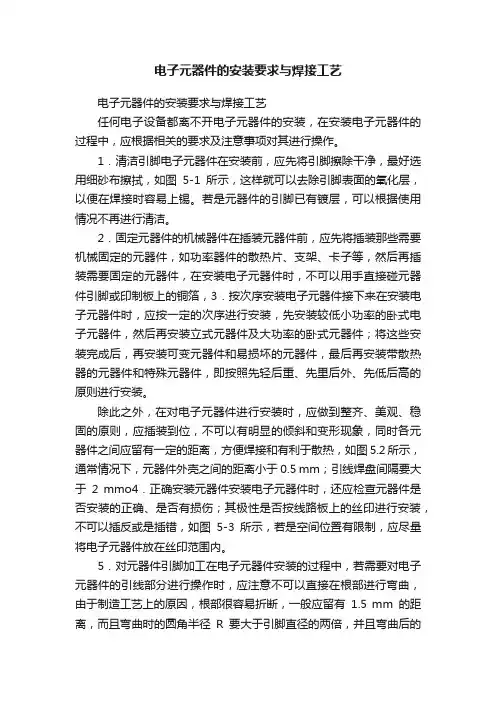

电子元器件的安装要求与焊接工艺电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。

1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。

若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。

2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。

除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。

5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。

6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。

仅供个人参考电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备，并放在适当位置，以便使用；，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。

4.2元器件成型注意事项a、成型工具必须表面光滑，夹口平整圆滑，以免损伤元器件；b、成型时，不应使元器件本体产生破裂，密封损坏或开裂，也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时，应固定住元器件引线根部，防止产生轴向应力，损坏引线根部或元器件内部连接；d、应尽量对称成型，在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线。

电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。

3.1.2环境温度要求：20℃-30℃。

3.1.3相对湿度要求：30%-75%。

3.1.4照明光照度要求：工作台面不低于500lx。

3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。

3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。
