欧尚宁波新星路店工程（二期）精装修测量放线方案
编制：
审核：
审批：
中国建筑技术集团有限公司
2013年12月15日

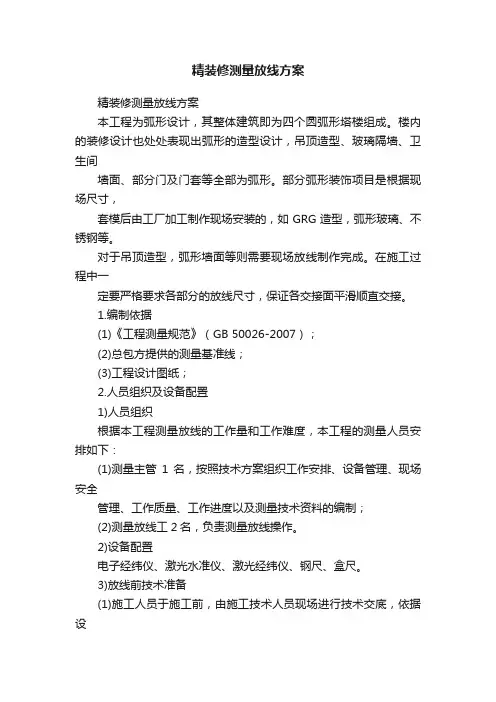

一、编制依据
（一）、《工程测量规范》（GB 50026—93）
（二）、浙江宁波欧尚超市新星店二期施工图纸
（三）、浙江宁波欧尚超市新星店二期施工组织设计
根据以上规范关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
二、工程概况
建设单位：宁波颐莫尚置业有限公司
监理单位：南京工大建设监理咨询有限公司
设计单位：上海市新华建筑设计院有限公司
施工单位：中国建筑技术集团有限公司华东分公司
欧尚宁波新星店是宁波颐莫尚置业有限公司在宁波市海曙区环城西路和新星路路口新建一大型广场，建设项目建筑面积126949m2，其中地下建筑面积53149m2,地上建筑面积73799m2；结构类型为现浇
钢筋砼结构。
本工程为弧形设计，楼内的装修设计也处处表现出弧形的造型设计，吊顶造型、玻璃隔墙、卫生间墙面、部分门及门套等全部为弧形。部分弧形装饰项目是根据现场尺寸，套模后由工厂加工制作现场安装的，如GRG造型，弧形玻璃、不锈钢等。对于吊顶造型，弧形墙面等则需要现场放线制作完成。在施工过程中一定要严格要求各部分的放线尺寸，保证各交接面平滑顺直交接。
三、人员组织及设备配置
1.人员组织
根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：
(1)测量主管1名，按照技术方案组织工作安排、设备管理、
现场安全管理、工作质量、工作进度以及测量技术资料的
编制；
(2)测量放线工2名，负责测量放线操作。
2.设备配置
电子经纬仪、激光水准仪、激光经纬仪、钢尺、盒尺。
3.放线前技术准备
(1)施工人员于施工前，由施工技术人员现场进行技术交底，
依据设计图纸用墨线划出装修物的位置，经技术人员勘
查无误后，方可进行施工，一切尺寸准确性以图纸设计
为准。
(2)施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸
与图纸间存在偏差，应通知项目技术人员进行处理。
4.精装修工程精确放线
(1)根据吊顶平面图纸进行计算、测定、编制天花造型坐标
定位，并标示在专用放线图纸和现场结构楼地面上。
(2)天花吊点布设时严格避让结构预应力筋。在预应力筋左
右150mm范围内严禁布设吊点。
(3)对于4#和7#中庭作为重点找出圆心，在现场做出
(4)对天花吊点进行精确放线，排列天花基础施工吊点，并
施画网格线。
(5)依据楼层水平基准线，施画吊顶位置线并施画一道辅助
线已备查验。
(6)灯具、风口、广播喇叭喷淋、开关面板等需均匀布置均
匀、安排合理布置,均需要放线完成安排布置工作。
(7)墙面造型的分割交接的位置均需放线确认。
(8)在总平面中按功能要求分区域及平面轴线及结构几何
尺寸定位。
(9)根据立面图的设计要求，采用水准仪标识，水平管定位
法，标出各功能区域的实际标高定位。
(10)以立面图的分格及造型设计，在施工立面以实际发生的
尺寸分配定位放线。
(11)门边线、石材等处都弹出边线和所有待加工的内径控制
线。
四、质量控制
1.质量过程控制
(1)测量主管按照施工进度和测量方案要求，安排现场测量放
线工作，并作好施工测量日志；
(2)现场使用的测量仪器设备根据公司《测量仪器使用管理办
法》的规定进行检校、维护和保养，发现问题后立即将仪
器设备送检；
(3)本工程的测量放线工作必须符合《工程测量规范》的精度
要求；
2.测量放线作业过程中，要严格执行“三检制”
(1)自检：作业人员在每次测量放线完成后测量主管及时组织
进行自检，自检中发现不合格项立即进行改正，直到全部合格，并填好自检记录。
(2)互检：由承包单位施工负责人或质量检查员组织进行质量
检查，发现不合格项立即改正至合格。
(3)交接检：由施工负责人或质量检查员组织进行，上道工序
合格后移交给下道工序，交接双方及见证单位在交接记录上签字，并注明日期。
3.标高控制
（1）由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层±0.000标高，并以此标高
为基准进行标高的竖向传递。
（2）首层各段的标高控制点为4个，以利于闭合校差。（3）标高的传递方式采用在塔吊处进行传递，传递到各层的三个标高点应先进行校核，校差不得大于 3 mm，并取平均
点引测水平线。
其允许误差见下表。
（4）测设1m水平控制线：1 m水平控制线的测设允许误差应符合测表1的要求。室内的1m水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。
测表
4.轴线控制：根据施工组织设计，对楼层进行网状控制，设置轴
线6A、10A、14A、18A轴，UA、PA、LA、KA、FA、BA、CA、
5、10、15、P轴离轴线1M为控制轴线。精装修施工，以
原有控制轴线为准引放其他墙体位置线，标记清楚，经自
检合格后。申请建设单位、监理验线，检查验收合格后，
方可进行下道工序。
五、安全文明施工
(1)测量人员进入施工现场时首先进行安全交底，正确佩带安
全帽等劳动保护用品；施工现场不得穿裙子、拖鞋、短裤
等宽松衣物；在危险区域作业时应配戴好安全带，并挂在
安全可靠处；
(2)新入施工现场必须遵守安全生产管理规章制度；
(3)每周参加由承包单位组织的安全生产例会，接受安全生产
教育；
(4)测量人员发现不安全隐患必须及时报告测量主管，测量主
管做好记录，并报告承包单位及时处理；
(5)办公场所作好防火、防盗等保卫工作，避免仪器设备丢失，
影响工作正常开展；
(6)测量主管作业之前对作业人员进行安全讲话，每月向本工
程测量人员进行书面安全交底，保证作业过程中的安全。
欧尚新星路店工程（二期）精装修测量放线案 编制： 审核： 审批： 中国建筑技术集团有限公司 2013年12月15日
一、编制依据 （一）、《工程测量规》（GB 50026—93） （二）、欧尚超市新星店二期施工图纸 （三）、欧尚超市新星店二期施工组织设计 根据以上规关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量案，确保圆满完成本工程的施工测量任务。 二、工程概况 建设单位：颐莫尚置业有限公司 监理单位：工大建设监理咨询有限公司 设计单位：上海市新华建筑设计院有限公司 施工单位：中国建筑技术集团有限公司华东分公司 欧尚新星店是颐莫尚置业有限公司在市海曙区环城西路和新星路路口新建一大型广场，建设项目建筑面积126949m2，其中地下建筑面积53149m2,地上建筑面积73799m2；结构类型为现浇钢筋砼结构。 本工程为弧形设计，楼的装修设计也处处表现出弧形的造型设计，吊顶造型、玻璃隔墙、卫生间墙面、部分门及门套等全部为弧形。部分弧形装饰项目是根据现场尺寸，套模后由工厂加工制作现场安装的，如GRG造型，弧形玻璃、不锈钢等。对于吊顶造型，弧形墙面
等则需要现场放线制作完成。在施工过程中一定要格要求各部分的放线尺寸，保证各交接面平滑顺直交接。 三、人员组织及设备配置 1.人员组织 根据本工程测量放线的工作量和工作难度，本工程的测量人员 安排如下： (1)测量主管1名，按照技术案组织工作安排、设备管理、现 场安全管理、工作质量、工作进度以及测量技术资料的编 制； (2)测量放线工2名，负责测量放线操作。 2.设备配置 电子经纬仪、激光水准仪、激光经纬仪、钢尺、盒尺。 3.放线前技术准备 (1)施工人员于施工前，由施工技术人员现场进行技术交底， 依据设计图纸用墨线划出装修物的位置，经技术人员勘 查无误后，可进行施工，一切尺寸准确性以图纸设计为 准。 (2)施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸 与图纸间存在偏差，应通知项目技术人员进行处理。 4.精装修工程精确放线 (1)根据吊顶平面图纸进行计算、测定、编制天花造型坐标 定位，并标示在专用放线图纸和现场结构楼地面上。
**********************************项目 精装修工程 测量放线施工方案 企业LOGO **********有限公司 ****年**月
2、有关的施工规程、工艺规程、施工验收规范： 3、公司《管理手册》、《程序文件》、《作业指导书》； 4、施工现场实际情况、工程特点及常规施工方案； 5、有关的规范、标准、技术资料。 第二章项目概况： 1、建设单位： 2、设计单位： 3、监理单位： 4、施工单位： 5、工程地址： 6、工程简介： 本工程****************************************。 7#楼层数为26层，共三个单元，每单元两户。层高为2.45米。共分为6种户型，各户型套数分别为：A户型75户；B户型50户；D 户型25户；A下跃户型3户；B下跃户型2户；D下跃户型1户；共156户，总建筑面积17881平方米。 第三章测量放线： 本工程的施工测量内容主要有：建筑高程检测、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、干挂石材排版放线、木饰面排版放线、厨房柜体完成面防线。 为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应认真、细致的做好对土建结构的检查、测量工作，了解现状，确定地面、墙面、吊顶等分部、分项工程的测量控制要点。 （一）、施工准备： 1、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核，允许闭合差为±10N（N为测站数）。
623m ）3把；5 m 钢卷尺若干。所配备的测量设备均须保证在有效期内。 123传递到各层的三个标高点应先进行校核，校差不得大于3 mm ， 并取平均点引测水平线。 4、测设100 cm 水平控制线：100 cm 水平控制线的测设允许误差应符合测表1的要求。室内的100 cm 水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm 。防止误差扩大。 5、用水准仪检测地面面层的平整度和标高时，水准仪的间距应
装修改造工程测量放线施工方案

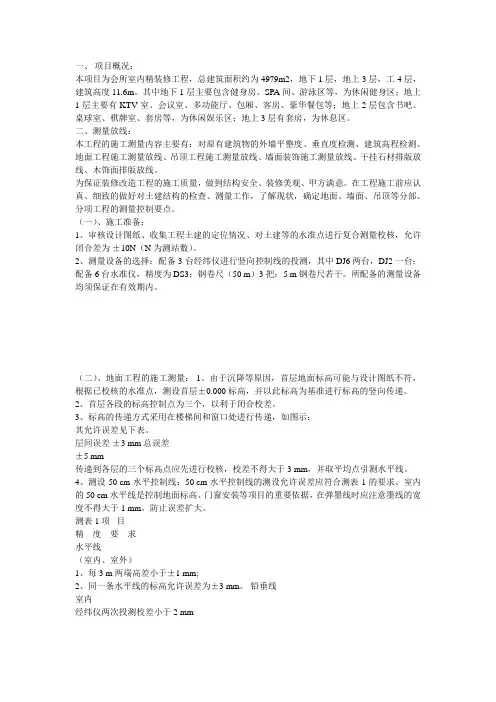

室内装修改造工程测量放线施工方案 一、工程概况： 本工程为室内装修改造工程，总建筑面积约为4979m2，地下1层，地上3层，工4层，建筑高度11.6m。其中地下1层主要包含健身房、SPA间、游泳区等，为休闲健身区；地上1层主要有KTV室、会议室、多功能厅、包厢、客房、豪华餐包等；地上2层包含书吧、桌球室、棋牌室、套房等，为休闲娱乐区；地上3层有套房，为休息区。 二、测量放线： 本工程的施工测量内容主要有：对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、干挂石材排版放线、木饰面排版放线。 为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应认真、细致的做好对土建结构的检查、测量工作，了解现状，确定地面、墙面、吊顶等分部、分项工程的测量控制要点。 （一）、施工准备： 1、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核，允许闭合差为±10N（N为测站数）。
