电力工程第二章例题

电力工程基础-第2章习题答案第二章2-1 电力负荷按重要程度分为哪几级？各级负荷对供电电源有什么要求？答：电力负荷按对供电可靠性的要求可分为一级负荷、二级负荷和三级负荷三类。

一级负荷应由两个独立电源供电；二级负荷应由两回线路供电；三级负荷对供电电源无特殊要求。

2-2 何谓负荷曲线？试述年最大负荷利用小时数和负荷系数的物理意义。

答：负荷曲线是表征电力负荷随时间变动情况的一种图形。

年最大负荷利用小时数T，是一个假想时间，max在此时间内，用户以年最大负荷P持续运行所消耗的max电能恰好等于全年实际消耗的电能，年负荷曲线越平坦，T值越大，年负荷曲线越陡；max T值越小。

因此，maxT的大小说明了用户用电的性质，也说明了用户负荷max曲线的大致趋势。

平均负荷与最大负荷的比值叫负荷系数，它是表征负荷变化规律的一个参数，其值愈大，说明负荷曲线愈平坦，负荷波动愈小。

2-3 什么叫计算负荷？确定计算负荷的意义是什么？答：计算负荷是根据已知的用电设备安装容量确定的、用以按发热条件选择导体和电气设备时所使用的一个假想负荷，计算负荷产生的热效应与实际变动负荷产生的热效应相等。

确定计算负荷时为正确选择供配电系统中的导线、电缆、开关电器、变压器等提供技术参数。

2-4 什么叫暂载率？反复短时工作制用电设备的设备容量如何确定？答：暂载率是指设备工作时间与工作周期的百分比值。

反复短时工作制用电设备的设备容量是指换算到统一暂载率下的额定功率。

对于吊车：是指统一换算到%25=ε时的额定功率，其设备容量NNePP ε2=；对于电焊机：是指统一换算到%100=ε时的额定功率，其设备容量NN N N NeS PP εϕεcos ==2-5 需要系数法有什么计算特点？适用哪些场合？答：需要系数法计算较简单，应用较广泛，但它视dK 为常数，没有考虑大容量用电设备对计算负荷的特殊影响，比较适用于容量差别不大、设备台量较多的场合。

2-6 什么叫最大负荷损耗小时？它与哪些因素有关？答：年最大负荷损耗小时数实际上也是一个假想时间，在此时间内，线路持续通过计算电流所产生的电能损耗，恰好与实际负荷电流全年在线路上产生的电能损耗相等。

第2章 电路问题习题参考解答2.6 某电源具有线性的外特性，如题2.6所示。

当输出电流为0A 和400mA 时，其端电压分别为1.48V 和1.39V 。

请给出该电源的电压源模型和电流源模型的参数。

解：线性外特性为： S S U U R I =-⎪⎩⎪⎨⎧-==SS 4.048.139.148.1R U 解得：⎪⎩⎪⎨⎧=-==Ω225.04.039.148.148.1SS R V U ⎪⎩⎪⎨⎧===A 58.6Ω225.0SS SS R U I R2.8 考察题2.8图所示几个电路的特点，用最简单的方法计算电路中各个支路的电流、各个元件上的电压和功率。

[提示1 别忘设定电压电流的参考方向]；[提示2 充分利用电路中理想电压源和理想电流源的特性和连接特点]； [提示3 注意判断各个元件是消耗还是产生电功率]。

解： (a)A I 2 510 2 = =;1S 24A I I I =+=;510V U Ω=； 4248V U Ω=⨯= 2A 1082V U =-= 244216W P Ω=⨯=; 255220WP Ω=⨯=（消耗功率）; 2A 224W P =⨯=（吸收功率）; 10V41040W P =⨯=（供出功率）;（d ） 416 1.5A 4I I Ω===;6V 22.5A I I ==;电流源模型+_U电压源模型+_5Ω(a)2(d)1.481.392uRCX LX题 2.16 图3339V U Ω=⨯=;3A 693V U =-=-;2A 6212W P =⨯=（供出功率）; 3A 339W P =-⨯=-（供出功率）; 6V 6 2.515W P =⨯=（供出功率）;244 1.59W P Ω=⨯=（消耗功率）; 233327W P Ω=⨯=（消耗功率）;2.13 已知交流电压V )511000sin(10 +=t u ，交流电流2sin(1000)A 6i t π=+。

试问它们的最大值、有效值、频率、周期、初相位以及两者之间的相位差各是多少。

第一章发电厂概述习题与解答一、简答题1、简述水力发电、火力发电和风力发电的能量转换过程。

答：水力发电是将水流的动能转换为机械能，再将机械能转换为电能的过程。

火力发电是将燃料的化学能转换为热能，再将热能转换为机械能，然后再将机械能转换为电能的过程。

风力发电是将空气的动能转换为机械能，再将机械能转换为电能的过程。

2、火电厂按照原动机不同可分哪几类？火电厂的三大主机是什么？答：火电厂按照原动机不同可分为汽轮机电厂、燃气轮机电厂、蒸汽—燃气轮机联合循环电厂。

锅炉、汽轮机、发电机是常规火力发电厂的三大主机。

3、简述蒸汽动力发电厂的生产过程。

答：燃料送入锅炉燃烧放出大量的热能，锅炉中的水吸收热量成为高压、高温的蒸汽，经管道有控制地送入汽轮机，蒸汽在汽轮机内降压降温，其热能转换成汽轮机转轴旋转机械功，高速旋转的汽轮机转轴拖动发电机发出电能，电能由升压变压器升压后送入电力系统，而做功后的乏汽（汽轮机的排汽）进入凝汽器被冷却水冷却，凝结成水由给水泵重新打回锅炉，如此周而复始，不断生产出电能。

4、常规燃煤火电厂对环境的污染主要体现在哪些方面？答：主要是烟气污染物排放、灰渣排放、废水排放，其中烟气排放中的粉尘、硫氧化物和氮氧化物经过烟囱排入大气，会给环境造成污染。

5、目前比较成熟的太阳能发电有哪些形式？答：太阳能热发电和太阳能光发电。

6、简述闪蒸地热发电的基本原理。

答：来自地热井的热水首先进入减压扩容器，扩容器内维持着比热水压力低的压力，因而部分热水得以闪蒸并将产生的蒸汽送往汽轮机膨胀做功。

如地热井口流体是湿蒸汽，则先进入汽水分离器，分离出的蒸汽送往汽轮机做功，分离剩余的水再进入扩容器（如剩余热水直接排放就是汽水分离法，热能利用不充分），扩容后得到的闪蒸蒸汽也送往汽轮机做功。

7、简述双循环地热发电的基本原理。

答：地下热水用深井泵加压打到地面进入蒸发器，加热某种低沸点工质，使之变为低沸点工质过热蒸汽，然后送入汽轮发电机组发电，汽轮机排出的乏汽经凝汽器冷凝成液体，用工质泵再打回蒸发器重新加热，重复循环使用。

一、选择题1、如图所示，其节点数、支路数、回路数及网孔数分别为（C ）。

A、2、5、3、3B、3、6、4、6C、2、4、6、32、如图所示，I=（B ）A。

A、2B、7C、5D、63、如图所示，E=（B ）V。

A、3B、4C、—4D、—3/4、如图所示电路中，I1和I2的关系为（C ）。

A、I1<I2B、I1>I2C、I1=I2D、不确定5、如图所示，求I1和I2的大小。

解：对于左边节点：I1=10+3+5=18A对于右边节点：I2=10+2-5=7A6、基尔霍夫第一定律的依据是（D ）A.欧姆定律B.全电流定律C.法拉第定律D.电荷守恒定￥7、理想电压源和理想电流源间（C ）A.有等效变换关系B.没有等效变换关系C.有条件下的等效关系D.无法判定8、下列说法错误的是（D ）A.在电路节点处，各支路电流参考方向可以任意设定。

B.基尔霍夫电流定律可以扩展应用于任意假定的封闭面。

C.基尔霍夫电压定律应用于任意闭合路径。

D.∑I=0式中各电流的正负号与事先任意假定的各支路电流方向无关9、实际电压源和电流源模型中，其内阻与理想电压源和电流源之间的正确连接关系是（C）A.理想电压源与内阻串联，理想电流源与内阻串联"B.理想电压源与内阻并联，理想电流源与内阻串联C.理想电压源与内阻串联，理想电流源与内阻并联D.理想电压源与内阻并联，理想电流源与内阻并联10、79.下面的叙述正确的是（B ）。

A.理想电压源和理想电流源是不能等效变换的B.理想电压源和理想电流源等效变换后内部是不等效的C.理想电压源和理想电流源等效变换后外部是不等效的D.以上说法都不正确二、填空题1、不能用电阻串、并联化简的电路称为__复杂电路_______。

;2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。

【电力行业】电力工程例题xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv第二章 电力系统各元的参数及等值网络一、电力系统各元件的参数和等值电路2-1 一条110kV 、80km 的单回输电线路，导线型号为—150，水平排列，其线间距离为4，求此输电线路在40℃时的参数，且画出等值电路。

2-1 解：对LGJ —150型号导线经查表得：直径d =17mm mm 2/km 于是半径： r =17/2=8.5mm m=5040mm 单位长度的电阻： kmkm单位长度的电抗：km单位长度的电纳： km 集中参数：2-2 某220kV 输电线路选用—300型导线，直径为24.2mm,水平排列，线间距离为6，试求线路单位长度的电阻、电抗和电纳，且校验是否发生电晕。

2-2 解：查表：LG J —300型号导线 d =24.2mm mm 2/km 于是 r =24.2/2=12.1mm m=7560mm 单位长度的电阻： km 单位长度的电抗： km习题解图2-118+j33.3Ω10-4S单位长度的电纳：km临界电晕相电压：取m1=1 m2=0.8 时，kV工作相电压：kV比较知U＜U cr，不会发生电晕。

2-3 某电力网由双回110kV的输电线向末端变电所供电，其接线如图2-3（a）所示，输电线长100km，用—120型导线，在杆塔上布置如图2-3（b）。

末端变电所装俩台110/11kV、20000kVA的三相铝线变压器，其型号为—20000/110。

试求：⑴用查表法计算40℃时，每km架空线路的参数。

⑵求末端变压器折到110kV侧的参数。

⑶求且联运行后的等值参数，且画出其等值电路图。

⑷校验此线路在t=25℃正常大气压下是否会发生电晕。

2×LGJ-120100km2-3 解：⑴线路参数①LG J—120 查表d=15.0mm r1=0.27Ω/kmr40=r1〔1+ (t-20)〕=0.27〔1+0.0036 (40-20)〕=0.289双回线路的电阻： ② (m) =20.5 ③ (S/km) (S)⑵对SFL 1—20000/110变压器查表 P k =235kW ， P 0=22kW ，U k %=10.5，I 0%=0.8，取U N =110kV, S N =20000kVA ，折到110kV 侧的参数为：⑶求且联运行的参数及等值电路⑷取m 1=0.95 m 2=0.9 查得r =7.65mm (kV)习题解图2-32.04+j31.7514.47+j20.5由此可知150＞110即U cr＞U N，所以不发生电晕。

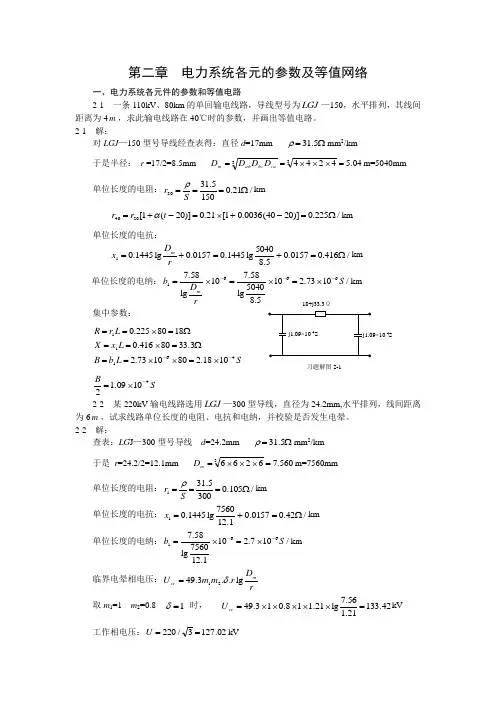

第二章 电力系统各元的参数及等值网络一、电力系统各元件的参数和等值电路2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

2-1 解：对LGJ —150型号导线经查表得：直径d =17mm Ω=5.31ρmm 2/km于是半径： r =17/2=8.5mm 04.5424433=⨯⨯⨯==ca bc ab m D D D D m=5040mm 单位长度的电阻：/21.01505.3120Ω===Sr ρkm /225.0)]2040(0036.01[21.0)]20(1[2040Ω=-+⨯=-+=t r r αkm单位长度的电抗：/416.00157.05.85040lg 1445.00157.0lg 1445.01Ω=+=+=r D x m km单位长度的电纳：/1073.2105.85040lg 58.710lg 58.76661S r D b m---⨯=⨯=⨯=km集中参数：SL b B L x X L r R 461111018.2801073.23.3380416.01880225.0--⨯=⨯⨯==Ω=⨯==Ω=⨯==S B41009.12-⨯= 2-2 某220kV 输电线路选用LGJ —300型导线，直径为24.2mm,水平排列，线间距离为6m ，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。

2-2 解：查表：LG J —300型号导线 d =24.2mm Ω=5.31ρmm 2/km于是 r =24.2/2=12.1mm 560.762663=⨯⨯⨯=m D m=7560mm单位长度的电阻：/105.03005.311Ω===S r ρkm单位长度的电抗：/42.00157.01.127560lg 1445.01Ω=+=x km单位长度的电纳：/107.2101.127560lg58.7661S b --⨯=⨯=km临界电晕相电压：rDr m m U m cr lg ..3.4921δ=取m 1=1 m 2=0.8 1=δ 时， 42.13321.156.7lg 21.118.013.49=⨯⨯⨯⨯⨯=cr U kV 工作相电压：02.1273/220==U kV习题解图2-118+j33.3Ω10-4S比较知 U ＜U cr ，不会发生电晕。

第二章 思考题参考答案1-7 综合用电负荷、供电负荷和发电负荷这三者的区别是什么？答：综合用电负荷：电力系统中工业、农业、邮电、交通、市政、商业以及城乡居民等用户所消耗功率的总和。

供电负荷：各发电厂提供给综合用电负荷和网络中损耗的功率之和。

发电负荷：系统中各发电厂的发电机为供电负荷和发电厂厂用电供电所发出的功率之和。

区别：发电负荷包括发电厂厂用电、网络中的功率损耗和综合用电负荷；供电负荷包括网络中的功率损耗和综合用电负荷，而不包括厂用电。

1-13 说明图1-27所示220kV 线路在空载时有无电流，以及送、受端电压是否相等。

图1-27 220k V 输电线答：空载时线路中有电流，受端电压高于送端电压。

线路的П型等值电路如图所示，U B图中，222y BB S P jQ S j U=+=∆=- 。

电压降落的纵分量2BBB X U P R Q X U U+∆==-，横分量2BBBR U P X Q R U U δ-==220kV 线路，X >>R ，则 U U δ∆>>，电压相量图如图所示：B可见B A U U >，即受端电压高于送端电压。

1-17 改变变压器分接头，其参数会发生变化吗？答：由于变压器低压侧只有一个接头，而高（中）压侧有多个分接头，因此，当改变变比，归算到低压侧的参数不变，而归算到高（中）压侧的参数将发生变化。

1-18 在升压和降压三相三绕组变压器中，哪一绕组的漏电抗很小，可视为零值？为什么？ 答：升压三绕组变压器低压绕组的漏抗很小，降压三绕组变压器中压绕组的漏抗很小。

三绕组变压器按三个绕组的排列方式分为升压结构和降压结构。

升压结构变压器的中压绕组最靠近铁芯，低压绕组居中，高压绕组在最外层；降压结构变压器的低压绕组最靠近铁芯，中压绕组居中，高压绕组在最外层。

以升压结构变压器为例，由于高、中压绕组相隔最远，二者间的漏抗最大，从而短路电压%)21(-k U 最大，而%)32(-k U 、%)13(-k U 较小，因此低压绕组的短路电压%)%%(21%)21()13()32(3----+=k k k k UUUU 最小，从而低压绕组的漏抗最小。

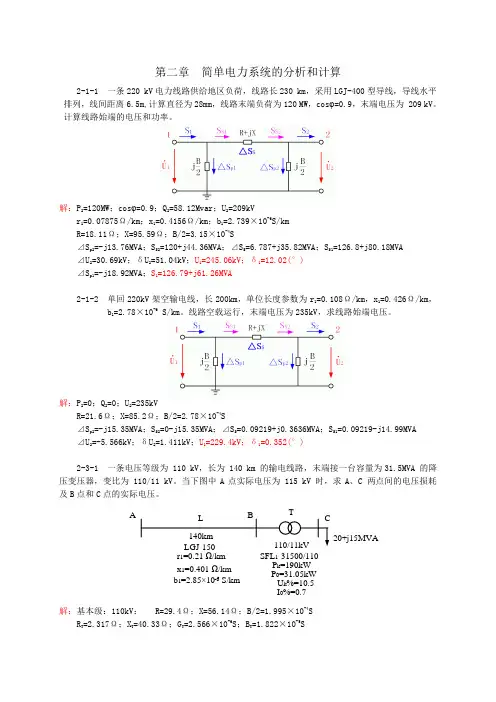

第二章 简单电力系统的分析和计算2-1-1 一条220 kV 电力线路供给地区负荷，线路长230 km ，采用LGJ-400型导线，导线水平排列，线间距离6.5m,计算直径为28mm ，线路末端负荷为120 MW ，cos φ=0.9，末端电压为 209 kV 。

计算线路始端的电压和功率。

解：P 2=120MW ；cos φ=0.9；Q 2=58.12Mvar ；U 2=209kVr 1=0.07875Ω/km ；x 1=0.4156Ω/km ；b 1=2.739×10-6S/kmR=18.11Ω；X=95.59Ω；B/2=3.15×10-4S⊿S p2=-j13.76MVA ；S S2=120+j44.36MVA ；⊿S S =6.787+j35.82MVA ；S S1=126.8+j80.18MVA ⊿U 2=30.69kV ；δU 2=51.04kV ；U 1=245.06kV ；δ1=12.02(°) ⊿S p1=-j18.92MVA ；S 1=126.79+j61.26MVA2-1-2 单回220kV 架空输电线，长200km ，单位长度参数为r 1=0.108Ω/km ，x 1=0.426Ω/km ，b 1=2.78×10-6S/km 。

线路空载运行，末端电压为235kV ，求线路始端电压。

解：P 2=0；Q 2=0；U 2=235kVR=21.6Ω；X=85.2Ω；B/2=2.78×10-4S⊿S p2=-j15.35MVA ；S S2=0-j15.35MVA ；⊿S S =0.09219+j0.3636MVA ；S S1=0.09219-j14.99MVA ⊿U 2=-5.566kV ；δU 2=1.411kV ；U 1=229.4kV ；δ1=0.352(°)2-3-1 一条电压等级为 110 kV ，长为 140 km 的输电线路，末端接一台容量为31.5MVA 的降压变压器，变比为 110/11 kV 。

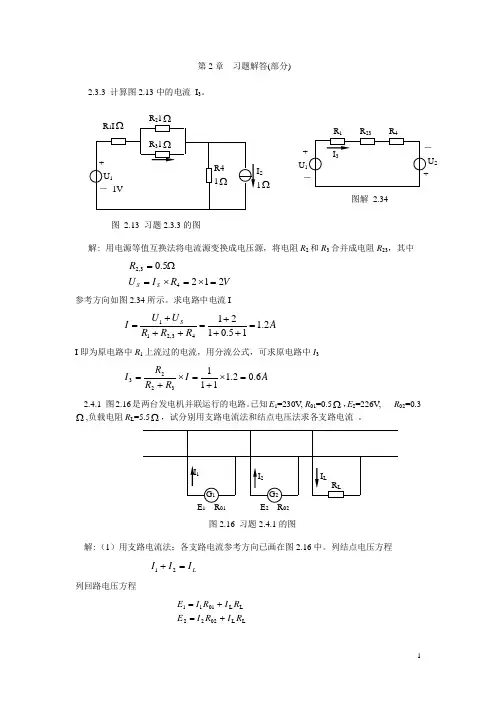

第2章 习题解答(部分)2.3.3 计算图2.13中的电流 I 3。

解: 用电源等值互换法将电流源变换成电压源，将电阻R 2和R 3合并成电阻R 23，其中 V R I U R S S 2125.043,2=⨯=⨯=Ω=参考方向如图2.34所示。

求电路中电流IA R R R U U I S 2.115.012143,211=+++=+++= I 即为原电路中R 1上流过的电流，用分流公式，可求原电路中I 3A I R R R I 6.02.11113223=⨯+=⨯+= 2.4.1 图2.16是两台发电机并联运行的电路。

已知E 1=230V , R 01=0.5Ω，E 2=226V , R 02=0.3 Ω,负载电阻R L =5.5Ω，试分别用支路电流法和结点电压法求各支路电流 。

解:（1）用支路电流法：各支路电流参考方向已画在图2.16中。

列结点电压方程 L I I I =+21列回路电压方程L L 0222LL 0111R I R I E R I R I E +=+=S Ω 图 2.13 习题2.3.3的图U S U 图解 2.34101202图2.16 习题2.4.1的图联立求解上述三各方程式组成的方程组，可得A 40A2021===L I I I验算：按非独立回路方程进行02201121R I R I E E -=-代入数据443.0205.020226230==⨯-⨯=- （正确！）（2）用结点电压法求解：先求端电压U ，有V 2205.513.015.013.02265.02301110201022011=+++=+++=L R R R R E R E U A 405.0220A 205.0220226A 205.022023002220111====-=-==-=-=L L R U I R U E I R U E I 结果与上相同。

2.5.1 试用结点电压法求图2.18所示电路中的各支路电流解:在原图2.18中用O 和O ’标明两个结点，则有A 5.0505025V 505015015015025501005025a O ,O'-=-==++++=I U A 5.0505025A 15050100c b -=-==-=I I 2.6.1 用叠加原理计算图2.19中各支路的电流。

习题解答提示第一章1-1 提示：参见教材P1。

1-2 提示：参见教材P1～P3 。

1-3 提示：见下页表。

1-4 提示：参见教材P10～P12 。

1-5 提示：参见教材P11 。

1-6 提示：参见教材P12 ～P13 。

1-7 提示：参见教材P13 ～P15 。

1-8 提示：参见教材P15 。

1-9 提示：参见教材P16 。

1-10 提示：T1，T2一次侧与G直接相连，T3，T4一次侧与电网直接相连；110kV、10 kV线路长，0.38 kV线路短。

1-11 提示：总降压变压器一次侧与电网直接相连，二次侧10 kV线路短（厂区内部），车间变压器一次侧与电网直接相连，二次侧0.38 kV线路短。

1-12 提示：根据教材P8公式（1-1）计算IC，当IC<30A时，不需要改为经消弧线圈接地。

1-3题中性点接地方式的比较表第二章2-1 提示：参见教材P18。

2-2 提示：参见教材P19。

2-3 提示：参见教材P18和P21～P22。

2-4 提示：参见教材P26。

2-5 提示：参见教材P28和P18 。

2-6 提示：参见教材P31。

2-7 提示：参见教材P39。

2-8 提示：第一步求各组用电设备的计算负荷，对行车，要求设备容量统一换算到，对点焊机，要求设备容量统一换算到；第二步计算总计算负荷（可取K∑p＝0. 95，K∑q＝0.97 ）。

2-9 提示：采用利用系数法（步骤参见例2-3）分别计算两组用电设备的计算负荷，然后进行比较，从而说明设备容量组成不同对最大负荷的影响。

2-10 提示：先将各相所接的单相设备容量大致相同（不能只接在一相上），然后将其等效成1台三相设备进行负荷计算。

2-11 提示：计算单元和整栋楼的计算负荷时，都将其当成一组用电设备，然后按附录表3选取Kd 值，2-12 提示：（1）确定补偿容量时，采用低压侧计算负荷代入公式计算，取 。

（2）确定高压侧计算负荷时，变压器损耗可按经验公式估算。

第二章电力系统稳态运行分析与计算2-9为什么求解潮流方程时要将系统的节点分类?各类节点有何特点？答:在实际的电力系统中，己知运行条件往往不是节点的注入电流而是发电机和负荷的功率。

因此不能用节点电压方程來进行潮流计算。

必须在已知节点导纳矩阵的情况下，用己知的节点功率来代替未知的节点注入电流，再求得各节点电压，进而求得整个系统的潮流分布。

把功率方程展开成实数形式，在n个节点的系统屮可得到2n个实数的方程：电力系统的每个节点上有4个变量：节点注入有功功率；节点注入无功功率；节点电压实部; 节点电压虚部。

也就是说在n个母线系统中有4n个变量，用以上2n个方程是解不出4n个变量的，为Y使潮流计算有确定的解，必须根据系统的实际情况给定2n个变量，來求其余2n 个变量。

这就是系统节点分类的问题。

在潮流计算小常把节点分成三类：1)PQ节点：己知节点的有功功率Pi和无功功率Qi,求节点的电压幅值和角度。

这种节点对应于实际系统中的负荷节点和给定发电机有功和无功出力的发电机节点。

2)PV节点：己知节点的有功功率Pi，和需要维持的电比幅值Ui,待求的是节点的无功功率Qi和电压角度以。

这种节点对应于给定发电机有功出力并控制发电机母线电压的发电厂母线及装有无功补偿装置的变电站母线。

3)平衡节点：这种节点用来平衡全系统的功率。

由于电网屮的有劝和无功损耗均为各母线电压的函数，在各母线电压未计算出来时是未知的，因而不能确定电网屮所有发电机所发功率，必须有一台容量较大的机组来担负平衡全网功率的任务，这个发电机於点称为平衡节点。

在平衡节点上，电压幅值収U=l, «=0, 一般•一个系统屮只设一个平衡节点。

2-12用简单电力系统说明电力系统电压调整有哪些方式，并说明各方式的优缺点。

答：kl、k2分别为升压变压器和降压变压器的变比Rx和Xx为归算到岛压侧的变压器和线路的总阻抗。

忽略变压器励磁支路和线路的并联支路，以及M络的功率损耗。

电工第二章试题及答案一、选择题（每题2分，共10分）1. 电流的单位是（）。

A. 安培（A）B. 伏特（V）C. 瓦特（W）D. 欧姆（Ω）2. 电阻的计算公式是（）。

A. R = V/IB. R = V * IC. R = I^2/VD. R = V^2/I3. 并联电路中，总电阻的倒数等于各分电阻倒数之和，这是（）。

A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 电阻并联原则4. 交流电的有效值是其最大值的（）。

A. 1/√2B. √2C. 2D. 15. 电路中，功率的计算公式是（）。

A. P = V * IB. P = V^2 / RC. P = I^2 * RD. A 和 C 都是二、填空题（每题2分，共10分）1. 电路中，电压是_______和_______之间的电势差。

2. 纯电阻电路中，电流与电压之间的相位关系是_______。

3. 电感的单位是_______，用符号_______表示。

4. 电容器的充放电过程遵循_______定律。

5. 在串联电路中，总电压等于各分电压之_______。

三、简答题（每题10分，共20分）1. 请简述欧姆定律的内容及其应用场景。

2. 什么是三相交流电？它有哪些优势？四、计算题（每题15分，共30分）1. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器串联，已知电源电压为220V（交流），50Hz。

请计算电路的总阻抗，并求出电路中的电流。

2. 一个星形连接的三相交流电路，每相电阻为10Ω，电感为0.5H，电容为100μF。

若电源线电压为380V，50Hz，求电路的总功率。

五、判断题（每题5分，共10分）1. 在纯电容电路中，电流总是超前于电压。

（）2. 功率因数是衡量电路效率的物理量，它等于电路的视在功率与有功功率之比。

（）六、解答题（每题20分，共20分）请解释什么是谐振频率，并说明在RLC串联电路中，谐振频率是如何影响电路的阻抗和电流的。

动力与电气工程：电力工程二1、填空题保护管两端的管口处，应将电缆周围用非燃性纤维堵塞严密，再填塞密封胶泥，密封胶泥填塞深度不得小于管子内径，且不得（）。

正确答案：小于40mm2、填空题微波塔上的航标灯电源线（江南博哥）应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在上下两端与塔身金属结构连接，进机房前应水平直埋（）以上，埋深应大4于0.6m。

正确答案：10m3、填空题按照安装地点，配电装置可以分为（）和（）。

正确答案：（屋内配电装置、屋外配电装置）4、填空题（）、（）、（）均属于无汇流母线的电气主接线基本形式。

正确答案：（单元接线、桥形接线、角形接线）5、单选《供电监管办法》规定，35千伏专线供电用户和（）千伏以上供电用户应当设置电压监测点。

A.35B.10C.110D.220正确答案：B6、问答题什么是电晕现象？如何避免？正确答案：高压线路表明周围的电场强度高于周围空气的击穿强度，会使空气游离发生放电现象，这种现象称之为电晕现象。

避免措施是增加导向的等值半径，如采用扩径导线、分裂导线。

7、问答题请述国家电网公司制定《国家电网公司供电服务规范》的目的和适用范围？正确答案：目的是为坚持“人民电业为人民”的服务宗旨，认真贯彻“优质、方便、规范、真诚”的服务方针，不断提高供电服务质量，规范供电服务行为，提升供电服务水平，并接受全社会的监督，制定本规范。

适用于国家电网公司所属各电网经营企业和供电企业。

8、填空题对于竣工检验合格的用户受电工程，供电企业应当尽快组织（）。

正确答案：装表接电9、问答题《国家电网公司供电服务规范》中对用电检查人员到客户用电现场执行任务有何规定？正确答案：（1）用电检查人员依法到客户用电现场执行用电检查任务时，必须按照《用电检查管理办法》的规定，主动向被检查客户出示《用电检查证》，并按“用电检查工作单”确定的项目和内容进行检查；（2）用电检查人员不得在检查现场替代客户进行电工作业。

电力工程复习题第一章 电力系统的基本概念1、何谓电力系统、电力网?2、电力系统运行有什么特点及要求?3、我国目前3KV 及以上的电压等级是什么?4、电力系统各元件的额定电压是如何确定的?5、标出下图中各元件的额定电压。

6、 电力系统的中性点接地方式有哪几种?各应用在哪些场合?第二章 电力网的参数和等值电路1、 架空输电线路主要由哪些元件构成的?2、 输电线路的电气参数有哪几个?分别代表何物理特性?3、导线型号LGJ-300/40中各字母和数字代表什么？４、何为分裂导线? 电力系统采用分裂导线有何作用？5、 什么是电晕现象，它和输电线路的哪个参数有关？6、110KV 架空线路长120km,导线采用LGJ-120型,计算半径7.6,r mm =相间距离 3.3,D m =导线按水平排列。

试计算架空线路的等值电路参数，并画出等值电路。

7、电力变压器主要由哪些部件构成的?8、变压器的电气参数有哪几个?分别代表何物理特性?9、一台16300/110S F L-型的双绕组三相变压器,额定电压为110/11KV,查得0071,%0.9,260,%10.5K K P KW I P KW U ====。

试求该变压器归算到高压侧的参数，并画出其“Γ”型等值电路。

10、形成一个电力网有名制等值电路的基本步骤是什么?11、电力系统计算时采用标么制有何优点?第三章 简单电力系统的分析与计算1、 什么是电压损耗、电压降落、电压偏移、输电效率？2、记住如下公式,并会做下面3.4两题: 有功功率损耗:222P Q P R U +∆=()MW 无功功率损耗:222()P Q Q X MVAR U+∆= 电压降落纵分量:()PR QX U KV U +∆= 电压降落横分量:()PX QR U KV Uδ-= 线路容纳中无功损耗:212()Q BU MVAR ∆= 变压器导纳中功率损耗:2020()()T T P U G MW Q U B MVAR ∆=∆=3、一条110KV 的架空输电线路,长100KM,导线采用LGJ-240型,计算半径10.8,r mm =三相水平排列,相间距离为4M 。

《电气工程概论》第二章电力电子技术(第1节)课堂笔记及练习题主题：第二章电力电子技术(第1节)学习时间： 2015年11月23日--11月29日内容：我们这周主要学习电力电子技术第1节中的晶闸管的驱动、功率场效应管、绝缘栅型双极性晶体管、功率半导体器件的保护，通过学习我们要了解掌握晶闸管的驱动，掌握功率场效应管的结构、工作原理、特性、主要参数、安全工作区，掌握绝缘栅型双极性晶体管的结构、工作原理、特性、擎住效应和安全工作区，掌握功率半导体器件的过压、过流保护。

第一节功率半导体器件2.1.6 晶闸管的驱动1.晶闸管触发电路的基本要求：1）触发脉冲信号应有一定的功率和宽度。

2）为使并联晶闸管元件能同时导通,触发电路应能产生强触发脉冲。

3）触发脉冲的同步及移相范围。

4）隔离输出方式及抗干扰能力。

2．常见的触发电路图3-12为常见的触发电路。

它由2个晶体管构成放大环节、脉冲变压器以及附属电路构成脉冲输出环节组成。

当2个晶体管导通时，脉冲变压器副边向晶闸管的门极和阴极之间输出脉冲。

脉冲变压器实现了触发电路和主电路之间的电气隔离。

脉冲变压器原边并接的电阻和二极管是为了脉冲变压器释放能量而设的。

2.1.7 功率场效应晶体管功率场效应晶体管是一种单极型电压控制半导体元件，其特点是控制极静态内阻极高、驱动功率小、开关速度快、无二次击穿、安全工作区宽，开关频率可高达500kHZ，特别适合高频化的电力电子装置。

但由于电流容量小、耐压低，一般只适用小功率的电力电子装置。

1.结构与工作原理（1）结构功率场效应晶体管按导电沟道可分为P沟道和N沟道；根据栅源极电压与导电沟道出现的关系可分为耗尽型和增强型。

功率场效应晶体管一般为N沟道增强型。

从结构上看，功率场效应晶体管与小功率的MOS管有比较大的差别。

图3-13给出了具有垂直导电双扩散MOS结构的VD-MOSFET单元的结构图及电路符号。

（2）工作原理如图3-13 所示，功率场效应晶体管的三个极分别为栅极G、漏极D和源极S。
