数据编码和调制

数字二进制信号的编码与调制技术随着科技的不断发展，数字通信技术的重要性越来越凸显。

而数字通信技术中的关键性能之一就是数字信号的传输质量，其中数字信号的编码和调制技术至关重要。

本文将深入探讨数字二进制信号的编码与调制技术的相关知识。

一、数字信号与模拟信号数字信号是指以数字形式储存、处理、传输数据的信号，其中数据一般用二进制数表示。

与之相对的是模拟信号，模拟信号指的是以连续的电压、电流或其他物理量形式的信号。

常见的模拟信号有声音、图像等。

相比较而言，数字信号由于使用二进制数表示，储存、处理和传输都可以用计算机等数字设备完成，并且抗干扰能力强，信号传输质量好。

二、数字二进制信号的编码方式数字信号在传输的过程中需要进行编码，其中最常用的数字编码方式是二进制编码方式。

1、非归零编码（NRZ）非归零编码（NRZ）是将0和1分别转化为低电平和高电平的编码方式。

因为只需要判断电平的高低，所以NRZ编码是最基本、也是最简单的编码方式。

但是，在NRZ编码方式中，如果数据连续传输数个 0 或 1 时，就会产生"磁化"现象，从而导致信号的偏移，产生时钟抖动。

这也是NRZ编码方式的局限性。

2、归零编码（RZ）归零编码（RZ）通过在每个位的中间加入一个零值来解决NRZ编码方式的问题。

具体操作是，将0加成一个低电平和一个高电平，将 1 加成一个高电平和一个低电平。

当数据连续传输 0 时，由于中间插入了一个 0，不会再产生"磁化"现象，而且数据时钟总是能够与信号时钟同步。

因此，RZ编码方式经常用在数据速率较慢的情况下。

3、曼彻斯特编码（Manchester）曼彻斯特编码（Manchester）是通过在每个位的中间加入一个反向电平的方式来编码数字信号。

具体操作是，将 0 加成一个宽电平下降和宽电平上升，将1 加成一个宽电平上升和宽电平下降。

这样，每个位都有一个电平变化，可以解决"磁化"问题。

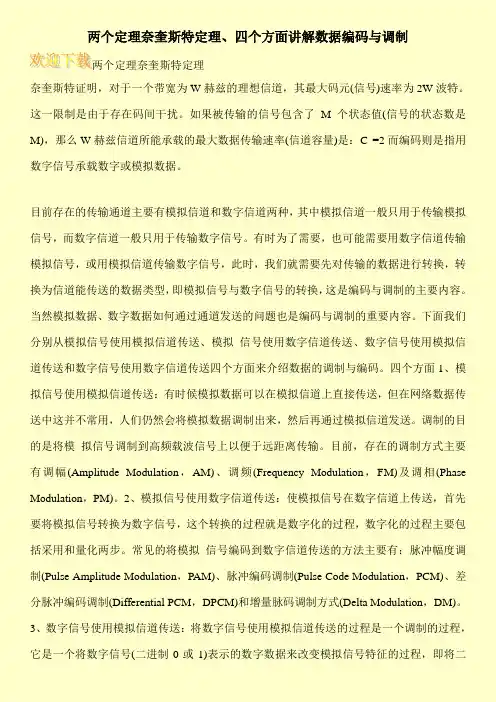

两个定理奈奎斯特定理、四个方面讲解数据编码与调制两个定理奈奎斯特定理奈奎斯特证明，对于一个带宽为W赫兹的理想信道，其最大码元(信号)速率为2W波特。

这一限制是由于存在码间干扰。

如果被传输的信号包含了M个状态值(信号的状态数是M)，那么W赫兹信道所能承载的最大数据传输速率(信道容量)是：C =2而编码则是指用数字信号承载数字或模拟数据。

目前存在的传输通道主要有模拟信道和数字信道两种，其中模拟信道一般只用于传输模拟信号，而数字信道一般只用于传输数字信号。

有时为了需要，也可能需要用数字信道传输模拟信号，或用模拟信道传输数字信号，此时，我们就需要先对传输的数据进行转换，转换为信道能传送的数据类型，即模拟信号与数字信号的转换，这是编码与调制的主要内容。

当然模拟数据、数字数据如何通过通道发送的问题也是编码与调制的重要内容。

下面我们分别从模拟信号使用模拟信道传送、模拟信号使用数字信道传送、数字信号使用模拟信道传送和数字信号使用数字信道传送四个方面来介绍数据的调制与编码。

四个方面1、模拟信号使用模拟信道传送：有时候模拟数据可以在模拟信道上直接传送，但在网络数据传送中这并不常用，人们仍然会将模拟数据调制出来，然后再通过模拟信道发送。

调制的目的是将模拟信号调制到高频载波信号上以便于远距离传输。

目前，存在的调制方式主要有调幅(Amplitude Modulation，AM)、调频(Frequency Modulation，FM)及调相(Phase Modulation，PM)。

2、模拟信号使用数字信道传送：使模拟信号在数字信道上传送，首先要将模拟信号转换为数字信号，这个转换的过程就是数字化的过程，数字化的过程主要包括采用和量化两步。

常见的将模拟信号编码到数字信道传送的方法主要有：脉冲幅度调制(Pulse Amplitude Modulation，PAM)、脉冲编码调制(Pulse Code Modulation，PCM)、差分脉冲编码调制(Differential PCM，DPCM)和增量脉码调制方式(Delta Modulation，DM)。

调制、编码、解调、译码的过程大致如下：
编码：在发送端，原始数据通常以二进制形式存在。

为了在传输过程中保持数据的完整性，通常会对这些数据进行编码。

编码过程可能包括添加校验位、对数据进行加密等。

调制：在发送端，编码后的数据需要通过某种方式转换成适合在信道上传输的信号。

这个过程称为调制。

调制的方式有很多，如QAM（Quadrature Amplitude Modulation，四相位幅度调制）、QPSK（Quadrature Phase Shift Keying，四相位偏移键控）等。

传输：经过调制后的信号通过信道进行传输。

在这个过程中，可能会受到各种噪声和干扰的影响。

解调：在接收端，首先需要对接收到的信号进行解调，将其从信道上解调下来，还原成原始的信号。

译码：解调后的信号还需要进行译码，将编码后的数据还原成原始的二进制数据。

以上就是调制、编码、解调、译码的基本过程。

这个过程通常用于数字通信系统中，如无线通信、卫星通信等。

移动通信的编码与调制技术在当今高度互联的时代，移动通信已经成为我们生活中不可或缺的一部分。

从日常的语音通话、短信交流，到高清视频播放、在线游戏，移动通信技术的不断发展为我们带来了越来越便捷和丰富的体验。

而在这背后，编码与调制技术起着至关重要的作用。

首先，我们来谈谈编码技术。

编码，简单来说，就是将信息转换为特定的代码形式，以便于传输和存储。

在移动通信中，常用的编码技术包括信源编码和信道编码。

信源编码的主要任务是减少信息的冗余度，提高传输效率。

例如，在语音通信中，我们不会传输连续的声音信号，而是对其进行采样和量化，将模拟的声音信号转换为数字形式。

通过合理的编码算法，可以去除那些人耳不太敏感的部分，从而在不影响语音质量的前提下减少数据量。

信道编码则是为了提高通信的可靠性。

由于移动通信环境复杂，信号在传输过程中容易受到各种干扰和衰减。

信道编码通过在原始信息中添加一些冗余信息，使得接收端能够检测和纠正传输过程中产生的错误。

常见的信道编码方式有卷积码、Turbo 码等。

接下来，我们再看看调制技术。

调制就像是给信息穿上不同的“外衣”，以便让它们能够在无线信道中顺利传输。

在移动通信中，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。

幅度调制是根据信息的变化改变载波的幅度；频率调制则是改变载波的频率；相位调制则是改变载波的相位。

而现代移动通信系统中，更广泛采用的是数字调制技术，如二进制相移键控（BPSK）、正交相移键控（QPSK）、正交幅度调制（QAM）等。

以 QPSK 为例，它将信息编码为四个不同的相位状态，每个相位状态代表两个比特的信息。

这样，在相同的带宽下，能够传输更多的信息。

QAM 则更进一步，它同时改变载波的幅度和相位，从而可以在一个符号中传输更多的比特。

例如 16QAM 可以在一个符号中传输 4 比特的信息。

编码与调制技术的选择并非是孤立的，而是需要根据具体的通信需求和系统条件来综合考虑。

数据的编码与调制如前所述，网络中的通信信道可以分为模拟信道和数字信道，分别用于传输模拟信号和数字信号，而依赖于信道传输的数据也分为模拟数据与数字数据两类。

为了正确地传输数据，必须对原始数据进行相应的编码或调制，将原始数据变成与信道传输特性相匹配的数字信号或模拟信号后，才能送入信道传输。

如图6-20所示，数字数据经过数字编码后可以变成数字信号，经过数字调制（ASK、FSK、PSK）后可以成为模拟信号；而模拟数据经过脉冲编码调制（PCM）后可以变成数字信号，经过模拟调制（AM、FM、PM）后可以成为与模拟信道传输特性相匹配的模拟信号。

图6-20 数据的编码与调制示意图6.3.1 数字数据的数字信号编码利用数字通信信道直接传输数字信号的方法，称作数字信号的基带传输。

而基带传输需要解决的两个问题是数字数据的数字信号编码方式及收发双方之间的信号同步。

在数字基带传输中，最常见的数据信号编码方式有不归零码、曼彻斯特编码和差分曼彻斯特编码3种。

以数字数据011101001为例，采用这3种编码方式后，它的编码波形如图6-21所示。

1.不归零码（NRZ，Non－Return to Zero）NRZ码可以用低电平表示逻辑“0”，用高电平表示逻辑“1”。

并且在发送NRZ码的同时，必须传送一个同步信号，以保持收发双方的时钟同步。

2.曼彻斯特编码（Manchester）曼彻斯特编码的特点是每一位二进制信号的中间都有跳变，若从低电平跳变到高电平，就表示数字信号“1”；若从高电平跳变到低电平，就表示数字信号“0”。

曼彻斯特编码的原则是：将每个比特的周期T分为前T/2和后T/2，前T/2取反码，后T/2取原码。

曼彻斯特编码的优点是每一个比特中间的跳变可以作为接收端的时钟信号，以保持接收端和发送端之间的同步。

3.差分曼彻斯特编码（Difference Manchester）差分曼彻斯特编码是对曼彻斯特编码的改进，其特点是每比特的值要根据其开始边界是否发生电平跳变来决定，若一个比特开始处出现跳变则表示“0”，不出现跳变则表示“1”，每一位二进制信号中间的跳变仅用做同步信号。

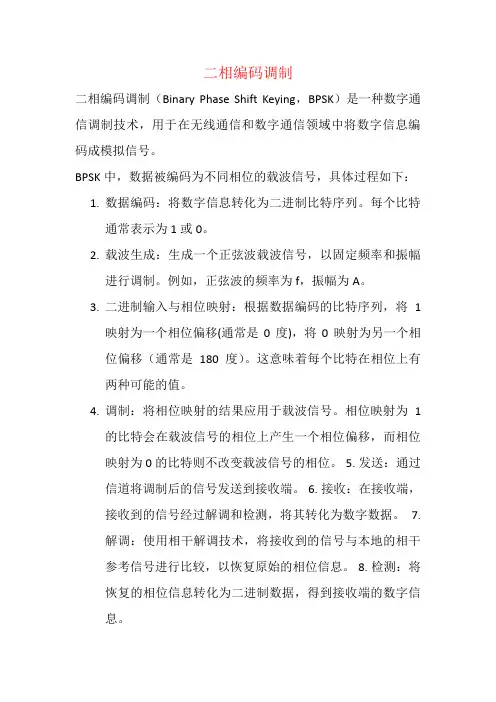

二相编码调制
二相编码调制（Binary Phase Shift Keying，BPSK）是一种数字通信调制技术，用于在无线通信和数字通信领域中将数字信息编码成模拟信号。

BPSK中，数据被编码为不同相位的载波信号，具体过程如下：
1.数据编码：将数字信息转化为二进制比特序列。

每个比特
通常表示为1或0。

2.载波生成：生成一个正弦波载波信号，以固定频率和振幅
进行调制。

例如，正弦波的频率为f，振幅为A。

3.二进制输入与相位映射：根据数据编码的比特序列，将1
映射为一个相位偏移(通常是0度)，将0映射为另一个相位偏移（通常是180度）。

这意味着每个比特在相位上有两种可能的值。

4.调制：将相位映射的结果应用于载波信号。

相位映射为1
的比特会在载波信号的相位上产生一个相位偏移，而相位映射为0的比特则不改变载波信号的相位。

5. 发送：通过信道将调制后的信号发送到接收端。

6. 接收：在接收端，接收到的信号经过解调和检测，将其转化为数字数据。

7.
解调：使用相干解调技术，将接收到的信号与本地的相干参考信号进行比较，以恢复原始的相位信息。

8. 检测：将恢复的相位信息转化为二进制数据，得到接收端的数字信息。

二相编码调制的优点之一是它相对简单，容易实现并能够在低信噪比环境中有效工作。

然而，它对信道噪声和多径效应相对敏感，并且传输速率通常较低。

因此，在实际应用中，BPSK通常与其他调制技术结合使用来提高性能和提供更高的数据传输速率。

简述数字通信系统的组成
数字通信系统通常由以下几个部分组成:
1. 数据编码和调制:数字通信系统中,数据被编码和调制到信号中,以便在传输过程中进行传输和处理。

编码和调制的主要目的是产生传输数据的压缩和优化。

2. 信道:信道是数字通信系统中的一个重要组成部分。

在信道中,数据传输过程中产生的噪声、干扰、失真等都会对数据的准确性和完整性产生影响。

因此,数字通信系统需要对信道进行适当的控制和滤波,以保证数据传输的质量和可靠性。

3. 数字信号处理:数字通信系统需要对数字信号进行适当的处
理和变换,以使其适合传输和处理。

数字信号处理包括信号编码、调制、解调、滤波、采样和量化等。

4. 数字通信协议:数字通信系统中的协议是指一组标准和方法,用于控制数据传输的格式、数据结构、错误检测和纠正等内容。

常见的数字通信协议包括TCP/IP、HTTP、HTTPS、FTP、SMTP等。

5. 数字通信设备:数字通信系统需要配备相应的数字通信设备,如路由器、交换机、防火墙、调制解调器、数字信号处理器等。

这些
设备的作用是支持数字通信系统的运行和实现数据传输和处理。

数字通信系统需要数据编码、调制、信道控制、数字信号处理、数字通信协议和数字通信设备等多个组成部分相互协作,以实现数据的高效、可靠、安全传输。

通信系统中的编码与调制技术随着现代通信技术的发展，编码与调制技术在通信系统中扮演着至关重要的角色。

编码与调制技术通过将信息转换为电信号的形式，实现信号的传输和解码，以保证信息的可靠传输和准确接收。

本文将详细介绍通信系统中的编码与调制技术。

一、编码技术编码技术是将信息转换为电信号的过程，其中最常用的编码技术是数字编码和模拟编码。

1. 数字编码数字编码是将离散的数字信号转换为连续的电信号。

在数字通信中，我们常用的数字编码方式包括二进制编码、八进制编码和十六进制编码等。

例如，将0和1两个数字转换为电压水平高低分别代表0和1，这就是二进制编码。

数字编码的优点是抗干扰性强、传输效率高，广泛应用于现代通信系统中。

2. 模拟编码模拟编码是将连续的模拟信号转换为电信号，常用的编码方式有频移键控、振幅调制和相位调制等。

频移键控是通过改变信号的频率来表示不同的信息，其中最常用的是频移键控调制（FSK）。

振幅调制是通过改变信号的振幅来表示不同的信息，常用的是调幅（AM）和双边带调幅（DSB-AM）。

相位调制是通过改变信号的相位来表示不同的信息，常用的是调相（PM）和频率调制（FM）。

二、调制技术调制技术是将编码后的信号转换为传输信号的过程，采用不同的调制技术可以提高信号的传输效率和抗干扰性。

1. 幅度调制（AM）幅度调制通过改变信号的振幅来进行调制，其中最常用的是调幅（AM）技术。

AM技术通过改变信号的振幅来调制载波信号，使得载波的振幅随着信号的变化而变化，从而传输信号。

AM技术简单易用，但其抗干扰性较差。

2. 频率调制（FM）频率调制通过改变信号的频率来进行调制，其中最常用的是频率调制（FM）技术。

FM技术通过改变载波信号的频率来表示不同的信息，频率越高表示信号的幅度越大，从而传输信号。

FM技术具有较好的抗干扰性能，广泛应用于广播和无线电通信领域。

3. 相位调制（PM）相位调制通过改变信号的相位来进行调制，其中最常用的是调相（PM）技术。

通信系统中的编码与调制技术随着通信技术的飞速发展，人类对于高效、可靠的通信系统的需求日益增加。

编码与调制技术作为通信系统的重要组成部分，扮演着将信息转化为适合传输的信号的关键角色。

本文将介绍通信系统中常见的编码与调制技术，以及它们在不同场景下的应用。

一、编码技术1.1 数字编码技术数字编码技术是将信息转化为数字信号的过程。

常见的数字编码技术有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）。

脉冲编码调制是一种将模拟信号转化为数字信号的方法。

它将连续信号进行采样和量化，再用离散的脉冲表示每一个采样值。

脉冲编码调制具有较好的抗噪声性能和适应性，广泛应用于语音通信等领域。

差分脉冲编码调制是一种将差分信号编码为数字信号的方法。

它将连续信号的差分量化结果作为编码值，减少了相邻采样值的相关性。

差分脉冲编码调制适用于传输容易受到误码干扰的环境，如无线通信系统。

1.2 模拟编码技术模拟编码技术是将信息转化为模拟信号的过程。

常见的模拟编码技术有频移键控调制（FSK）和振幅调制（AM）。

频移键控调制是一种将数字信号转化为模拟信号的方法。

它通过改变信号的频率来表示信息，常用于调制数字音频信号，如调频广播。

振幅调制是一种通过改变信号的振幅来表示信息的方法。

它在无线电通信中得到广泛应用，如调幅广播和电视广播。

二、调制技术2.1 数字调制技术数字调制技术是将数字信号转化为模拟信号的过程。

常见的数字调制技术有正交振幅调制（QAM）和相移键控调制（PSK）。

正交振幅调制是一种将多个数字信号同时调制到载波上进行传输的方法。

它通过调整振幅和相位来表示信息，具有高传输速率和较好的抗干扰性能，广泛应用于数字通信系统，如Wi-Fi。

相移键控调制是一种将数字信号转化为模拟信号的方法，通过改变信号的相位来表示信息。

在数字电视和卫星通信中得到广泛应用。

2.2 模拟调制技术模拟调制技术是将模拟信号转化为模拟信号的过程。

常见的模拟调制技术有调幅（AM）和调频（FM）。

调制与编码策略调制和编码是数字通信中不可或缺的环节。

调制将信息转换为适合传输的形式，而编码则在传输中保证信息的准确性和可靠性。

它们在现代通信技术中的应用对于实现高效、可靠的通信至关重要。

调制是将数字信号转换为模拟信号或改变信号的某些特性，以便在通信中传输。

主要有以下几种调制方式：1.振幅调制（Amplitude Modulation，AM）：通过改变信号的振幅来传递信息。

AM广泛应用于广播和短波通信。

2.频率调制（Frequency Modulation，FM）：3.通过改变信号的频率来传递信息。

FM常用于广播和音频信号传输。

3.相位调制（Phase Modulation，PM）：通过改变信号的相位来传递信息。

PM在一些数字通信系统中使用。

4.正交振幅调制（Quadrature Amplitude Modulation，QAM）：结合振幅和相位的调制方式，常用于数字通信系统，提高信道利用率。

编码（Coding）：编码是将信息转换为特定的形式，以便在传输或存储中使用。

在数字通信中，编码通常是将数字信号映射为符号序列。

主要的编码策略包括：1.脉冲编码调制（Pulse Code Modulation，PCM）：将模拟信号转换为数字信号的编码方式，常用于音频信号的数字化。

2.差分编码（Differential Coding）：通过编码相邻样本之间的差异，减少数据传输中的冗余信息。

3.哈夫曼编码（Huffman Coding）：通过变长编码方式对不同符号进行编码，以减少整体传输数据量。

4.循环冗余检测（Cyclic Redundancy Check，CRC）：在数字通信中用于检测数据传输中的错误，通过添加冗余信息实现。

5.卷积码（Convolutional Coding）：通过在数据流中引入冗余信息，提高数据传输的可靠性。
