编码及调制

数字信号调制的三种基本方法
数字信号调制是数字通信中的重要技术之一，它将数字信息转换为模拟信号或数字信号，以便在信道中传输或存储。

目前，数字信号调制有三种基本方法，分别是脉冲编码调制、正交振幅调制和频移键控调制。

1. 脉冲编码调制
脉冲编码调制（Pulse Coded Modulation，PCM）是一种将模拟
信号数字化的方法，它将连续的模拟信号离散化后通过调制器进行数字信号调制。

在PCM中，原始信号通过采样、量化和编码处理后转换为数字信号。

这种方法具有简单、效率高、误差小等优点，广泛应用于电话、广播、电影、电视等领域。

2. 正交振幅调制
正交振幅调制（Quadrature Amplitude Modulation，QAM）是一种将数字信号调制为模拟信号的方法。

在QAM中，数字信号通过正交振幅调制器进行调制，将信号分为实部和虚部两个部分，再通过合并器合并成一个复杂信号。

这种方法具有高效率、抗干扰性强等优点，被广泛应用于数字电视、无线通信、卫星通信等领域。

3. 频移键控调制
频移键控调制（Frequency Shift Keying，FSK）是一种将数字
信号调制为模拟信号的方法，它通过改变信号的频率来传输数字信息。

在FSK中，数字信号通过频移键控调制器进行调制，将信号分为两个不同频率的正弦波，并通过信道传输。

这种方法具有抗噪声干扰性强、
误码率低等优点，被广泛应用于蓝牙、无线电、遥控等领域。

总之，数字信号调制是数字通信中不可缺少的技术，不同的调制方法适用于不同的应用场景，我们需要选择合适的调制方式来提高通信效率和可靠性。

在通信原理中把通信信号按调制方式可分为调频、调相和调幅三种。

数字传输的常用调制方式主要分为：正交振幅调制（QAM）：调制效率高，要求传送途径的信噪比高，适合有线电视电缆传输。

键控移相调制（QPSK）：调制效率高，要求传送途径的信噪比低，适合卫星广播。

残留边带调制（VSB）：抗多径传播效应好（即消除重影效果好），适合地面广播。

编码正交频分调制（COFDM）：抗多径传播效应和同频干扰好，适合地面广播和同频网广播。

世广数字卫星广播系统的下行载波的调制技术采用TDM QPSK调制体制。

它比编码正交频分多路复用（COFDM）调制技术更适合卫星的大面积覆盖。

摘要：由于数字电视系统采用数字传输，而在传输系统中都使用到了数字调制技术，本文就对ASK、FSK、PSK、QAM等数字调制方法进行详细的介绍。

1934年美国学者李佛西提出脉冲编码调制(PCM)的概念，从此之后通信数字化的时代应该说已经开始了，但是数字通信的高速发展却是20世纪70年代以来的事情。

随着时代的发展，用户不再满足于听到声音，而且还要看到图像；通信终端也不局限于单一的电话机，而且还有传真机和计算机等数据终端。

现有的传输媒介电缆、微波中继和卫星通信等将更多地采用数字传输。

而这些系统都使用到了数字调制技术，本文就数字信号的调制方法作一些详细的介绍。

一数字调制数字信号的载波调制是信道编码的一部分，我们之所以在信源编码和传输通道之间插入信道编码是因为通道及相应的设备对所要传输的数字信号有一定的限制，未经处理的数字信号源不能适应这些限制。

由于传输信道的频带资源总是有限的，因此提高传输效率是通信系统所追求的最重要的指标之一。

模拟通信很难控制传输效率，我们最常见到的单边带调幅（SSB）或残留边带调幅（VSB）可以节省近一半的传输频带。

由于数字信号只有"0"和"1"两种状态，所以数字调制完全可以理解为像报务员用开关电键控制载波的过程，因此数字信号的调制方式就显得较为单纯。

一、实验目的1. 了解脉冲编码调制（PCM）的工作原理和实现过程；2. 掌握PCM编译码器的组成和功能；3. 验证PCM编译码原理在实际应用中的有效性；4. 分析PCM编译码过程中可能出现的问题及解决方法。

二、实验原理脉冲编码调制（PCM）是一种将模拟信号转换为数字信号的方法。

其基本原理是：首先对模拟信号进行抽样，使其在时间上离散化；然后对抽样值进行量化，使其在幅度上离散化；最后将量化后的信号编码成二进制信号。

PCM编译码器是实现PCM调制和解调的设备。

1. 抽样：抽样是指在一定时间间隔内对模拟信号进行采样，使其在时间上离散化。

抽样定理指出，为了无失真地恢复原信号，抽样频率必须大于信号最高频率的两倍。

2. 量化：量化是指将抽样值进行幅度离散化。

量化方法有均匀量化和非均匀量化。

均匀量化是将输入信号的取值域按等距离分割，而非均匀量化则是根据信号特性对取值域进行不等距离分割。

3. 编码：编码是指将量化后的信号编码成二进制信号。

常用的编码方法有自然二进制编码、格雷码编码等。

三、实验仪器与设备1. 实验箱：包括模拟信号发生器、抽样器、量化器、编码器、译码器等；2. 示波器：用于观察信号波形；3. 数字频率计：用于测量信号频率；4. 计算机软件：用于数据处理和分析。

四、实验步骤1. 模拟信号发生器输出一个连续的模拟信号；2. 通过抽样器对模拟信号进行抽样，得到一系列抽样值；3. 对抽样值进行量化，得到一系列量化值；4. 将量化值进行编码，得到一系列二进制信号；5. 将二进制信号输入译码器，恢复出量化值；6. 将量化值进行反量化，得到一系列反量化值；7. 将反量化值通过重建滤波器，恢复出模拟信号；8. 观察示波器上的信号波形，分析PCM编译码过程。

五、实验结果与分析1. 观察示波器上的信号波形，可以发现，通过PCM编译码过程，模拟信号被成功转换为数字信号，再恢复为模拟信号。

这验证了PCM编译码原理在实际应用中的有效性。

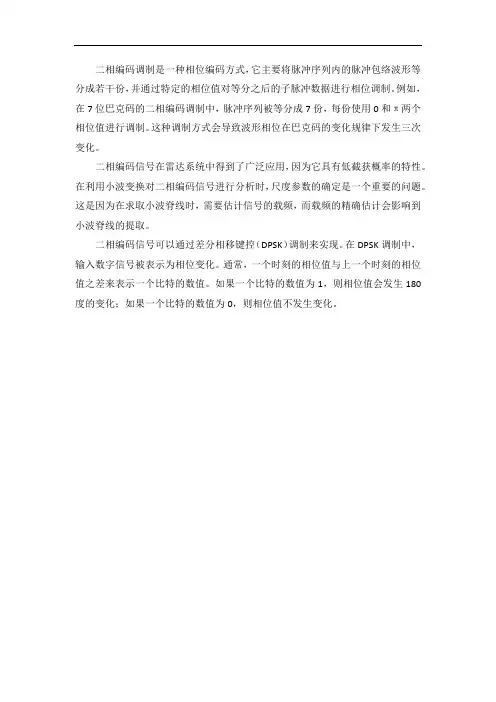

二相编码调制是一种相位编码方式，它主要将脉冲序列内的脉冲包络波形等分成若干份，并通过特定的相位值对等分之后的子脉冲数据进行相位调制。

例如，在7位巴克码的二相编码调制中，脉冲序列被等分成7份，每份使用0和π两个相位值进行调制。

这种调制方式会导致波形相位在巴克码的变化规律下发生三次变化。

二相编码信号在雷达系统中得到了广泛应用，因为它具有低截获概率的特性。

在利用小波变换对二相编码信号进行分析时，尺度参数的确定是一个重要的问题。

这是因为在求取小波脊线时，需要估计信号的载频，而载频的精确估计会影响到小波脊线的提取。

二相编码信号可以通过差分相移键控（DPSK）调制来实现。

在DPSK调制中，输入数字信号被表示为相位变化。

通常，一个时刻的相位值与上一个时刻的相位值之差来表示一个比特的数值。

如果一个比特的数值为1，则相位值会发生180度的变化；如果一个比特的数值为0，则相位值不发生变化。

自适应调制编码技术自适应调制编码技术是一种在数字通信领域中被广泛应用的技术，它可以根据信道的情况自动调整调制方式和编码方式，以达到最优的传输效果。

本文将详细介绍自适应调制编码技术的原理、分类以及优缺点等内容。

自适应调制编码技术的原理是根据信道的状况来选择合适的调制方式和编码方式，以充分利用信道资源并提高传输效率和传输质量。

在数字通信中，信道的状态会随着时间的变化而变化，如信噪比、多径效应、频谱特性等，因此需要不停地对信道进行监测和评估，以确定合适的调制方式和编码方式。

在自适应调制编码技术中，为了对信道状态进行监测和评估，通常需要采用一些算法或模型来对信道进行建模和预测。

其中比较重要的算法包括最大信噪比算法、最大间隔算法、最小误码率算法等。

这些算法可以根据不同的指标来进行优化，如码率、误码率、带宽利用率等，以达到最优的传输效果。

自适应调制编码技术可以分为两类，一种是基于统计模型的自适应调制编码技术，另一种是基于实时信道估计的自适应调制编码技术。

基于统计模型的自适应调制编码技术是根据历史数据对信道进行建模和预测，通过对历史数据的学习和分析，来确定合适的调制方式和编码方式。

这种方法通常需要耗费大量的计算资源和时间，但可以获得较为准确的信道预测结果。

（1）能够充分利用信道资源，提高传输效率和质量；（2）能够根据实际情况进行调制和编码选择，避免了在传输过程中出现适应性差的问题；（3）能够适应不同类型的数据，包括语音、图像、视频、数据等；（4）能够适应多种不同的信道环境，包括移动信道、室内信道、室外信道等。

但同时也存在以下缺点：（1）需要消耗大量计算资源和时间来进行信道评估和调制编码选择；（2）容易受到信道噪声和多径效应的影响，导致调制编码结果不尽如人意；（3）需要在通信系统中添加较为复杂的算法和模型，增加了系统的复杂度和成本。

4.总结。

脉冲编码调制技术的实现步骤
脉冲编码调制（PCM）是一种将模拟信号转换为数字信号的技术，通常用于数字通信系统中。

下面是 PCM 技术的实现步骤：
1. 采样：对模拟信号进行采样，以获取离散的样本值。

采样频率
通常为信号最高频率的两倍以上，以确保能够正确地表示原始信号。

2. 量化：对采样得到的样本值进行量化，将其转换为有限数量的
离散值。

量化过程中，通常会将样本值映射到一组预定的量化级别上，每个量化级别对应一个数字编码。

3. 编码：对量化后的数字编码进行编码，以便在数字通信系统中
传输。

常用的编码方式包括二进制编码、格雷码编码等。

4. 传输：将编码后的数字信号通过数字通信系统进行传输，例如
通过数字通信信道或数字存储介质。

5. 解码：在接收端，对接收到的数字信号进行解码，将其还原为
量化后的数字编码。

6. 量化：对解码得到的数字编码进行量化，将其转换回采样后的
样本值。

7. 重构：使用量化后的样本值重构原始模拟信号。

需要注意的是，PCM 技术在实现过程中可能会引入量化误差和噪声，因此需要在设计和实现过程中进行优化，以提高系统的性能和质量。

Lora技术的调制解调与符号编码导言：随着物联网技术的快速发展，无线通信技术的应用也日益广泛。

其中，Lora （Long Range）技术作为一种低功耗、长距离、高传输速率的无线通信技术，正在迅速崭露头角。

本文将深入探讨Lora技术的调制解调和符号编码，希望能够给读者一些对该技术的全面了解。

一、调制解调的基本概念调制解调是指将数字信号转换成模拟信号进行传输，再将接收到的模拟信号恢复成数字信号的过程。

在无线通信中，调制解调技术起到了关键的作用，保证了信号的可靠传输。

1. 常见的调制方式调制方式通常包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

不同的调制方式在不同的应用场景下具有独特的优势。

2. Lora技术的调制方式Lora技术采用的是一种名为“正交幅频调制”的调制方式。

这种调制方式利用两个正交载波进行信号调制，其中包括了两个主要部分：正交键控和高斯滤波。

二、Lora技术的调制解调过程Lora技术的调制解调过程可以分为三个主要步骤：载波生成、数据编码和调制。

1. 载波生成载波生成是指根据调制方式生成相应的载波信号。

对于Lora技术而言，正交载波是非常重要的。

在正交键控的过程中，Lora系统中的发送器通过载波频率的改变来传输不同的数据。

2. 数据编码数据编码是指将要传输的数字信号转换为模拟信号的过程。

在Lora技术中，数据编码采用了复杂的编码方法，比如前向纠错编码（FEC）等。

这些编码方法可以让接收端更加准确地还原发送端发送的信号。

3. 调制调制是指将数据编码后的信号与载波信号相乘的过程，也被称为调制混频。

在Lora技术中，调制过程使用正交键控技术，将数据和载波信号进行合并，然后进行发送。

三、Lora技术的符号编码符号编码是指将数字信号转换为一系列符号的过程，这些符号用于在传输过程中进行表示和解码。

1. Lora技术的符号编码方式Lora技术的符号编码采用的是一种名为Chirp Spread Spectrum（CSS）的编码方式。
