电缆槽技术交底
技术交底书工程名称电缆槽技术交底交底人复核人接收人技术交底内容：一、电缆槽材料简介电缆槽均采用高频热镀锌钢电缆槽及槽盖，槽盖及槽身均采用4mm厚钢板，电缆槽分为3-4.5m的若干段，每段槽身至少安装在两个托架上。
电缆槽支架采用Q235角钢支架，直接焊接在人行道支架栏杆上。
二、电缆槽的有关要求1、在特大桥上，电缆槽每隔65m设伸缩缝一道，主要为的是方便维修养护。
2、全线桥梁右侧人行道栏杆处外设200mm×200mm高频热镀锌钢通信电缆槽，350mm×350mm高频热镀锌钢信号电缆槽，在桥梁左侧人行道上栏杆外设300mm×300mm高频热镀锌钢电力电缆槽。
通信、信号设在右侧，电力电缆槽设在左侧。
3、施工前根对桥梁进行实测，生产厂家根据实际情况确定电缆槽的尺寸和节长，再加工。
4、电缆槽应具备耐酸碱、耐腐蚀、耐老化。
5、为延缓钢结构的锈蚀，要求对钢结构进行涂装，要求如下：1）喷锌120-160μm2）水性无机富锌底漆两道，不小于80μm3）聚氨酯中间漆一道，40μm4）氟碳面漆两道，不小于80μm。
三、电缆槽安装槽身以ф12六角螺栓连接在支架上，螺栓孔眼均为14mm的圆孔，避车台上槽身拐弯处采用整体制作，避车台尺寸为2000×（1933-w0mm，w为人行道宽度。
电缆槽支架采用∠75×75×8mm的角钢制作，角钢支架与人行道栏杆立柱采用四角贴角焊缝焊接，焊缝正边高度为10mm，四、槽身和包箍的制作包箍采用宽40mm、厚2-3mm的带钢制作，槽身与支架采用ф12螺栓连接，包箍与槽身采用ф10螺栓连接。
为防止槽盖丢失，包箍每隔1.5m-2.0m设置一个。
五、各种电缆槽尺寸图5.1通信电缆槽（以mm为单位）5.2电力电缆槽（以mm为单位）5.3信号电缆槽尺寸（以mm为单位）5.4无避车台时通信、信号电缆槽布置图5.5有避车台时通信、信号槽布置图5.6无避车台时电力电缆槽布置方5.7有避车台时梁上电力电缆槽布置图5.6电缆槽、安装、连接图5.9通信电缆槽包箍示意图六、安全及环保要求6.1安全要求6.1.1施工前对全体作业人员进行培训，增强施工人员安全意识.6.1.2施工时必须选用经验合格的料具，防止机械事故的发生。
电缆槽安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、交底日期：____________________五、交底人：____________________六、接收人：____________________一、安全目标确保电缆槽施工过程中，不发生任何安全事故，实现“零事故、零伤害”的目标。
二、施工前的准备工作1. 施工人员必须经过专业培训，熟悉电缆槽施工工艺和安全操作规程。
2. 严格按照设计图纸和施工规范进行施工，确保工程质量。
3. 施工现场必须设置明显的警示标志，提醒施工人员注意安全。
4. 事先做好施工区域的清理工作，确保施工环境整洁。
三、电缆槽施工安全技术要求1. 电缆槽施工前，应检查电缆槽的尺寸、材质、接口等是否符合设计要求。
2. 电缆槽安装时，应确保电缆槽水平、垂直，且安装牢固。
3. 电缆槽内电缆敷设时，严禁交叉、重叠，应保持电缆间距符合规范要求。
4. 电缆槽内电缆敷设完毕后，应进行电缆绝缘电阻测试，确保电缆绝缘性能良好。
5. 电缆槽施工过程中，严禁使用不符合安全要求的工具和设备。
6. 电缆槽施工过程中，应避免对电缆造成损伤，如绞拧、压扁、护层断裂等。
四、电缆槽施工安全措施1. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，设置专职安全员进行现场监督，确保施工安全。
4. 电缆槽施工过程中，加强施工现场的通风、排水，确保施工环境良好。
5. 电缆槽施工完成后，进行验收，确保工程质量符合要求。
五、施工过程中可能出现的危险源及预防措施1. 危险源：电缆槽施工过程中，电缆可能被绞拧、压扁、护层断裂等。
预防措施：施工过程中，严格按照操作规程进行施工，确保电缆不受损伤。
2. 危险源：电缆槽施工过程中，施工人员可能发生高处坠落。
电缆沟挖掘安全技术交底(二篇)

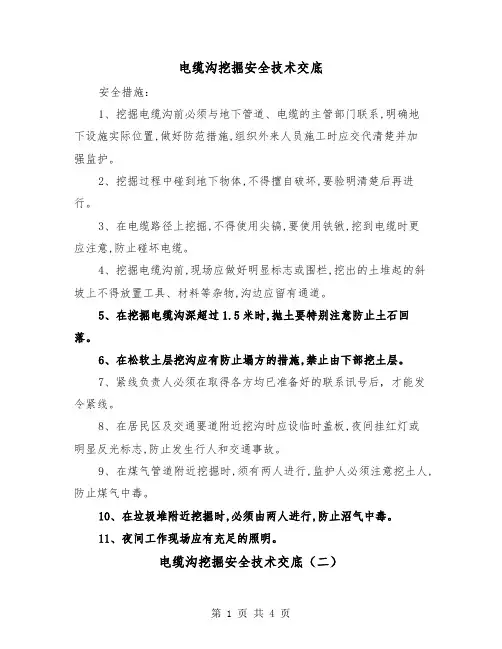

电缆沟挖掘安全技术交底安全措施：1、挖掘电缆沟前必须与地下管道、电缆的主管部门联系,明确地下设施实际位置,做好防范措施,组织外来人员施工时应交代清楚并加强监护。
2、挖掘过程中碰到地下物体,不得擅自破坏,要验明清楚后再进行。
3、在电缆路径上挖掘,不得使用尖镐,要使用铁锹,挖到电缆时更应注意,防止碰坏电缆。
4、挖掘电缆沟前,现场应做好明显标志或围栏,挖出的土堆起的斜坡上不得放置工具、材料等杂物,沟边应留有通道。
5、在挖掘电缆沟深超过1.5米时,抛土要特别注意防止土石回落。
6、在松软土层挖沟应有防止塌方的措施,禁止由下部挖土层。
7、紧线负责人必须在取得各方均已准备好的联系讯号后，才能发令紧线。
8、在居民区及交通要道附近挖沟时应设临时盖板,夜间挂红灯或明显反光标志,防止发生行人和交通事故。
9、在煤气管道附近挖掘时,须有两人进行,监护人必须注意挖土人,防止煤气中毒。
10、在垃圾堆附近挖掘时,必须由两人进行,防止沼气中毒。
11、夜间工作现场应有充足的照明。
电缆沟挖掘安全技术交底（二）电缆沟的挖掘工作是电力、通信、交通和城市建设等行业中常见的一项工作，它的安全性至关重要。
在挖掘电缆沟的过程中，我们必须严格遵守相关的安全技术规范，确保人员和设备的安全。
本文将就电缆沟挖掘的安全技术进行交底，以提高施工人员的安全意识和技能。
一、施工前的准备工作1. 了解电缆沟的设计要求和图纸，确认施工区域的地质情况和环境要求。
2. 检查挖掘设备和工具，确保其良好的工作状态和运行安全。
3. 对施工区域进行安全排查，清理漂浮物、杂草和其他障碍物，确保施工区域的平整和干净。
二、人员安全1. 施工人员必须穿戴符合安全要求的工作服和个人防护装备，如安全帽、安全鞋、工作手套等。
2. 施工人员必须具备一定的操作技能和施工经验，并接受相关的培训和考核。
3. 严禁酒后工作、疲劳驾驶和使用违规工具设备。
三、设备安全1. 挖掘设备必须经过合格的检测和维修，并具备相应的安全防护措施。
电缆槽技术交底
2、钢筋绑扎、支模
根据测量人员放出的电缆槽边线支立模板，依照钢筋图进行钢筋绑扎，钢筋绑扎应牢固，保证钢筋保护层厚度。（钢筋布置见附图）
电缆槽外形尺寸图
3、混凝土浇筑
电缆槽采用C30混凝土浇筑，其等级和数量按照设计要求，由拌和站集中供应，采用机械振捣辅以人工捣实，表面采用人工抹平。电缆槽底面采用振动棒均匀振捣，直至混凝土不再沉落，无气泡产生，表面呈现浮浆为止。浇筑完成有对电缆槽底面收面时应根据设计做出2%的排水坡，同时在电缆槽外侧壁及隔板处底部各设一孔径为50mm的泄水孔，沿线间隔1m布置。每间隔15m设置一道伸缩缝，用沥青麻筋填塞。浇筑混凝土时应派专人检查模板、钢筋是否变形移位，拉杆是否松动、脱落；发现漏浆现象，派专人检修。
9、施工用电必须有漏电保护装置“一机一漏保”，要有相应接地。
四、文明施工
1、钻机钻出的渣土及时清运出现场，防止污染路基或被大风刮向四处飞散，影响环境。
2、现场所用材料必须堆码整齐、标准化施工。清理已完成基础所有材料至下一个施工点。
3、进入现场施工人员必须穿防护马甲、戴好安全帽，不得在施工现场打赤脚或穿拖鞋。
三、安全保证措施
1、施工前，安质部必须组织新进场人员进行安全知识培训，特别是临近既有线施工方面的安全知识培训。
2、每日上班前，施工负责人召集技术、安全、及领工员等相关人员，进行施工交底，开展安全预想，落实施工安全责任。
3、钻孔机械必须要有经过营业线施工安全培训，持证上岗的防护员在场，机械方能施工。
4、施工前必须上报作业计划给工务段，监控人员、监理人员到场后方可施工。
交底人： 复核：
接受交底人： 日期：
电缆槽浇筑过程应做到线形美观，直线线型顺直，曲线线型圆顺流畅。
5、混凝土的拆模及养护
根据测量人员放出的电缆槽边线支立模板，依照钢筋图进行钢筋绑扎，钢筋绑扎应牢固，保证钢筋保护层厚度。（钢筋布置见附图）
电缆槽外形尺寸图
3、混凝土浇筑
电缆槽采用C30混凝土浇筑，其等级和数量按照设计要求，由拌和站集中供应，采用机械振捣辅以人工捣实，表面采用人工抹平。电缆槽底面采用振动棒均匀振捣，直至混凝土不再沉落，无气泡产生，表面呈现浮浆为止。浇筑完成有对电缆槽底面收面时应根据设计做出2%的排水坡，同时在电缆槽外侧壁及隔板处底部各设一孔径为50mm的泄水孔，沿线间隔1m布置。每间隔15m设置一道伸缩缝，用沥青麻筋填塞。浇筑混凝土时应派专人检查模板、钢筋是否变形移位，拉杆是否松动、脱落；发现漏浆现象，派专人检修。
9、施工用电必须有漏电保护装置“一机一漏保”，要有相应接地。
四、文明施工
1、钻机钻出的渣土及时清运出现场，防止污染路基或被大风刮向四处飞散，影响环境。
2、现场所用材料必须堆码整齐、标准化施工。清理已完成基础所有材料至下一个施工点。
3、进入现场施工人员必须穿防护马甲、戴好安全帽，不得在施工现场打赤脚或穿拖鞋。
三、安全保证措施
1、施工前，安质部必须组织新进场人员进行安全知识培训，特别是临近既有线施工方面的安全知识培训。
2、每日上班前，施工负责人召集技术、安全、及领工员等相关人员，进行施工交底，开展安全预想，落实施工安全责任。
3、钻孔机械必须要有经过营业线施工安全培训，持证上岗的防护员在场，机械方能施工。
4、施工前必须上报作业计划给工务段，监控人员、监理人员到场后方可施工。
交底人： 复核：
接受交底人： 日期：
电缆槽浇筑过程应做到线形美观，直线线型顺直，曲线线型圆顺流畅。
5、混凝土的拆模及养护
电缆槽、电缆井施工技术交底
3）引入电缆槽的分支电缆与路基面以外的其它接地设备或构筑物连接（分支电缆线长2m）。分支引连接线与综合贯通地线的型号、规格相同，引接线与综合贯通地线用“C”字连接器以压接方式连接，压接采用12t的专用压接钳。引接线及横向连接线与路基综合贯通地线接头采用自紧防腐胶带缠裹进行防腐处理。把2m长的分支电缆盘在靠近路基侧电缆槽边。
护肩浇筑完成后人工抹平，保证平整光滑。
2、电缆槽（井）盖板安装
为保证盖板安装平整牢固并防水，电缆槽（井）盖板 安装前应在电缆槽（井）顶面涂抹沥青后再安装盖板。安装前应保证各类线缆敷设完毕。
直线段，电缆槽盖板顶标高高于路肩设计标高，盖板顶与沥青混凝土面顺接；曲线段，曲线内侧与直线段施工相同，外侧见示意图，盖板顶与沥青混凝土面顺接。
编制人
复核人
接收
3、接触网基础应严格按设计尺寸施工。
4、钢管口均应用圆锉进行打磨，防止日后敷设时划伤线缆。
5、电缆槽、电缆槽（井）盖板安装应轻抬轻放，以免在安装时砸伤线缆。
6、非过轨或非设余长的线缆在电缆井内必须按设计要求悬挂于相应的挂钩上。
7、严禁往电缆槽（井）内扔杂物，防止机械碰撞，现场做标识牌。
8、施工时应保证电缆井顶面与电缆槽（或盖板）顶面齐平，靠近线路侧的电缆井井壁与电缆槽槽壁内侧齐平。
五、安全措施
1、工人均在班前进行安全教育培训，并下发技术交底。
2、搬运电缆槽及盖板时，必须清理通道障碍物，以免绊倒伤人。
3、机械设备操作人员必须持证上岗，机械班前均进行养护。
4、施工作业前对工具、用电设施进行检查，现场电箱阀门应上锁，并设专人看护。
电缆槽施工工序
上诉交底未尽事宜，望施工队积极与项目部技术人员交流解决。
电缆槽、电缆井施工技术交底
护肩浇筑完成后人工抹平，保证平整光滑。
2、电缆槽（井）盖板安装
为保证盖板安装平整牢固并防水，电缆槽（井）盖板 安装前应在电缆槽（井）顶面涂抹沥青后再安装盖板。安装前应保证各类线缆敷设完毕。
直线段，电缆槽盖板顶标高高于路肩设计标高，盖板顶与沥青混凝土面顺接；曲线段，曲线内侧与直线段施工相同，外侧见示意图，盖板顶与沥青混凝土面顺接。
编制人
复核人
接收
3、接触网基础应严格按设计尺寸施工。
4、钢管口均应用圆锉进行打磨，防止日后敷设时划伤线缆。
5、电缆槽、电缆槽（井）盖板安装应轻抬轻放，以免在安装时砸伤线缆。
6、非过轨或非设余长的线缆在电缆井内必须按设计要求悬挂于相应的挂钩上。
7、严禁往电缆槽（井）内扔杂物，防止机械碰撞，现场做标识牌。
8、施工时应保证电缆井顶面与电缆槽（或盖板）顶面齐平，靠近线路侧的电缆井井壁与电缆槽槽壁内侧齐平。
五、安全措施
1、工人均在班前进行安全教育培训，并下发技术交底。
2、搬运电缆槽及盖板时，必须清理通道障碍物，以免绊倒伤人。
3、机械设备操作人员必须持证上岗，机械班前均进行养护。
4、施工作业前对工具、用电设施进行检查，现场电箱阀门应上锁，并设专人看护。
电缆槽施工工序
上诉交底未尽事宜，望施工队积极与项目部技术人员交流解决。
电缆槽、电缆井施工技术交底
电缆槽施工安全技术交底模板
一、交底对象本安全技术交底适用于所有参与电缆槽施工的施工人员、监理人员以及相关管理人员。
二、交底时间[填写具体日期]三、交底内容1. 施工依据- 国家相关施工规范和标准。
- 电缆槽设计图纸及施工图。
- 电缆槽施工技术指南。
2. 施工环境及要求- 电缆槽施工应在符合安全规定的环境下进行。
- 施工现场应保持整洁，确保施工通道畅通。
3. 施工材料及设备- 电缆槽应使用符合国家标准的材料。
- 施工设备应定期检查，确保其安全可靠。
4. 施工工艺及流程- 施工前应对施工现场进行勘察，了解地下管线分布。
- 按照设计图纸进行电缆槽的定位和测量。
- 按照施工规范进行电缆槽的开挖、基础处理、槽壁支护等工序。
5. 安全技术措施5.1 人员安全- 施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 新工人必须参加入场安全教育，考试合格后方可上岗。
5.2 施工现场安全- 电缆槽开挖时，应设置安全警示标志，防止无关人员进入危险区域。
- 电缆槽开挖深度超过1.5m时，必须按照技术交底要求进行放坡、支撑和护壁。
- 电缆槽施工过程中，应定期检查边坡稳定性，发现异常情况立即停止施工并采取安全措施。
5.3 机械设备安全- 施工设备应定期检查和维护，确保其处于良好状态。
- 机械设备操作人员必须持证上岗，严格按照操作规程进行操作。
5.4 电气安全- 电缆槽施工过程中，应严格遵守电气安全操作规程。
- 电缆槽内不得存放易燃易爆物品。
- 电缆槽施工完毕后，应进行电气绝缘测试，确保电缆安全运行。
6. 应急预案- 电缆槽施工过程中，如发生安全事故，应立即启动应急预案。
- 施工人员应熟悉应急预案内容，掌握应急处理方法。
四、注意事项1. 施工过程中，必须严格按照施工规范和操作规程进行施工。
2. 施工人员应加强安全意识，遵守各项安全规定。
3. 施工现场应保持整洁，确保施工通道畅通。
4. 施工过程中，如发现安全隐患，应立即停止施工并采取措施消除隐患。
电缆槽安装技术交底
电缆槽安装技术交底一、工程概述本次施工涉及的电缆槽安装工程位于_____，工程范围包括_____等区域。
电缆槽的安装对于保障电缆的安全敷设和正常运行具有重要意义。
二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸和相关规范要求，制定详细的施工方案，并向施工人员进行技术交底。
2、材料准备（1）电缆槽：应根据设计要求选用合适规格和型号的电缆槽，其材质、强度等应符合相关标准。
（2）连接件：包括螺栓、螺母、垫圈等，应选用质量合格的标准件。
（3）固定件：如膨胀螺栓、支架等，应根据安装位置和承载要求选择合适的类型和规格。
3、工具准备（1）测量工具：如卷尺、水准仪、全站仪等，用于测量放线和标高控制。
（2）安装工具：如电钻、扳手、螺丝刀等，用于安装电缆槽和连接件。
（3）运输工具：如吊车、叉车等，用于运输电缆槽和材料。
三、施工流程1、测量放线根据设计图纸，使用全站仪或水准仪等测量工具，在施工区域放出电缆槽的安装中心线和标高控制线，并做好标记。
2、基础处理（1）对安装电缆槽的基础进行清理，去除杂物和浮土。
（2）对于不平整的基础，应进行找平处理，确保基础表面平整。
3、支架安装（1）按照设计要求和放线位置，安装电缆槽支架。
支架的间距应符合规范要求，且应保证支架的垂直度和水平度。
（2）使用膨胀螺栓或焊接等方式将支架固定在基础上，确保支架牢固可靠。
4、电缆槽安装（1）将电缆槽吊运至安装位置，放置在支架上。
（2）调整电缆槽的位置和标高，使其符合设计要求。
（3）使用螺栓、螺母等连接件将相邻的电缆槽连接在一起，连接应紧密牢固，不得有松动现象。
5、接地处理（1）按照设计要求，对电缆槽进行接地处理。
通常采用接地扁钢将电缆槽与接地网连接。
（2）接地连接应牢固可靠，接地电阻应符合设计要求。
6、盖板安装（1）在电缆槽安装完成后，安装电缆槽盖板。
盖板应平整、牢固，不得有翘曲现象。
（2）盖板之间的缝隙应均匀，且不得大于规定值。
四、质量控制要点1、电缆槽的材质、规格和型号应符合设计要求，且应有质量合格证明文件。

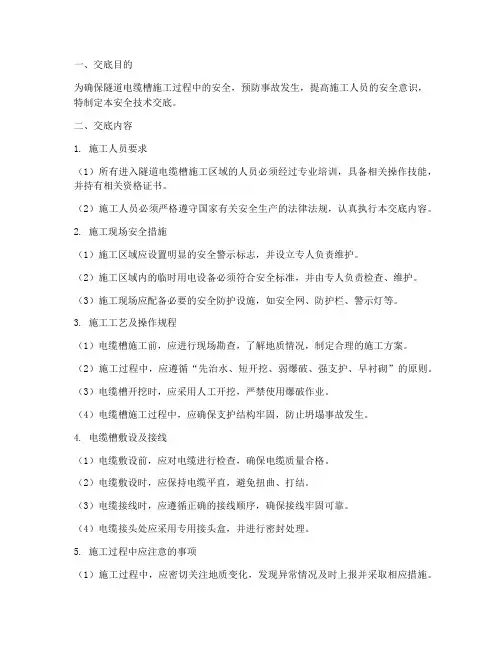

电缆槽安装安全技术交底模板

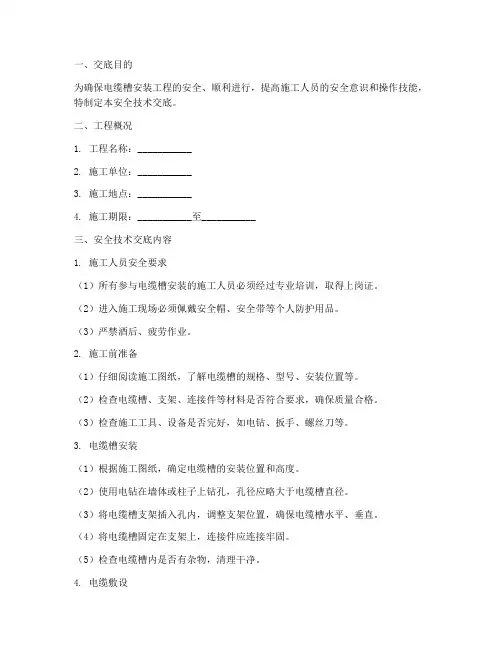

一、交底目的为确保电缆槽安装工程的安全、顺利进行，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工地点：___________4. 施工期限：___________至___________三、安全技术交底内容1. 施工人员安全要求（1）所有参与电缆槽安装的施工人员必须经过专业培训，取得上岗证。
（2）进入施工现场必须佩戴安全帽、安全带等个人防护用品。
（3）严禁酒后、疲劳作业。
2. 施工前准备（1）仔细阅读施工图纸，了解电缆槽的规格、型号、安装位置等。
（2）检查电缆槽、支架、连接件等材料是否符合要求，确保质量合格。
（3）检查施工工具、设备是否完好，如电钻、扳手、螺丝刀等。
3. 电缆槽安装（1）根据施工图纸，确定电缆槽的安装位置和高度。
（2）使用电钻在墙体或柱子上钻孔，孔径应略大于电缆槽直径。
（3）将电缆槽支架插入孔内，调整支架位置，确保电缆槽水平、垂直。
（4）将电缆槽固定在支架上，连接件应连接牢固。
（5）检查电缆槽内是否有杂物，清理干净。
4. 电缆敷设（1）电缆敷设前，检查电缆型号、规格是否符合要求。
（2）电缆敷设过程中，注意电缆不应受到损伤。
（3）电缆敷设完毕后，检查电缆排列整齐，无交叉、重叠现象。
5. 安全注意事项（1）施工过程中，注意高处作业安全，严禁攀登电缆槽。
（2）电缆槽下方不得有人作业，防止发生意外。
（3）施工过程中，注意电、火、气安全，防止发生火灾、爆炸等事故。
（4）施工结束后，及时清理施工现场，确保环境整洁。
四、应急措施1. 如发生高处坠落事故，立即组织人员将伤者救出，并拨打急救电话。
2. 如发生触电事故，立即切断电源，并拨打急救电话。
3. 如发生火灾事故，立即拨打火警电话，并组织人员疏散。
五、总结电缆槽安装工程是一项重要的施工任务，为确保施工安全，施工人员必须严格遵守安全技术交底内容，加强安全意识，提高操作技能，共同保障工程顺利进行。
