公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式,外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H:锥坡高度H0:内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
(2)、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时,应将放坡的土方量合并于总土方量中。
2、开挖土方计算方法(1)、清单规则:①、计算挖土方底面积:方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。
)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。
②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
(2)、定额规则:①、利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+4×S中+S下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。
用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线,中心线计算起来比较麻烦(同平整场地)。
⑵、中截面面积不好计算。
⑶、重叠地方不好处理(同平整场地)。
公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式,外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H:锥坡高度H0:内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
(2)、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时,应将放坡的土方量合并于总土方量中。
2、开挖土方计算方法(1)、清单规则:①、计算挖土方底面积:方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。
)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。
②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
(2)、定额规则:①、利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+4×S中+S下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。
用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线,中心线计算起来比较麻烦(同平整场地)。
⑵、中截面面积不好计算。
⑶、重叠地方不好处理(同平整场地)。

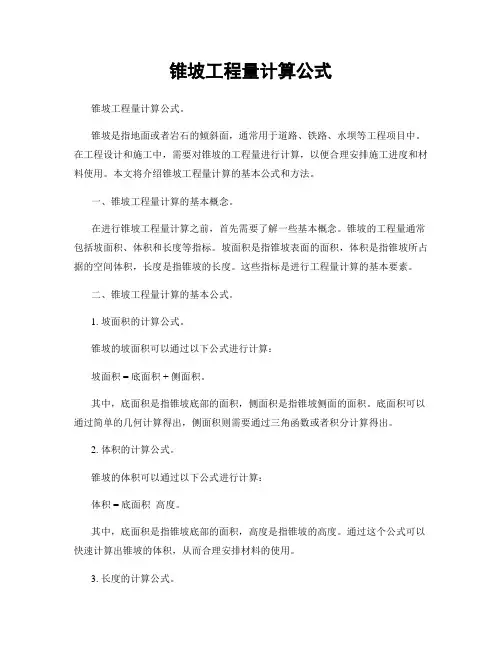

锥坡工程量计算公式锥坡工程量计算公式。
锥坡是指地面或者岩石的倾斜面,通常用于道路、铁路、水坝等工程项目中。
在工程设计和施工中,需要对锥坡的工程量进行计算,以便合理安排施工进度和材料使用。
本文将介绍锥坡工程量计算的基本公式和方法。
一、锥坡工程量计算的基本概念。
在进行锥坡工程量计算之前,首先需要了解一些基本概念。
锥坡的工程量通常包括坡面积、体积和长度等指标。
坡面积是指锥坡表面的面积,体积是指锥坡所占据的空间体积,长度是指锥坡的长度。
这些指标是进行工程量计算的基本要素。
二、锥坡工程量计算的基本公式。
1. 坡面积的计算公式。
锥坡的坡面积可以通过以下公式进行计算:坡面积 = 底面积 + 侧面积。
其中,底面积是指锥坡底部的面积,侧面积是指锥坡侧面的面积。
底面积可以通过简单的几何计算得出,侧面积则需要通过三角函数或者积分计算得出。
2. 体积的计算公式。
锥坡的体积可以通过以下公式进行计算:体积 = 底面积高度。
其中,底面积是指锥坡底部的面积,高度是指锥坡的高度。
通过这个公式可以快速计算出锥坡的体积,从而合理安排材料的使用。
3. 长度的计算公式。
锥坡的长度可以通过以下公式进行计算:长度 = 根号(底面积^2 + 高度^2)。
这个公式是根据勾股定理推导出来的,通过这个公式可以快速计算出锥坡的长度。
三、锥坡工程量计算的实际应用。
在实际工程项目中,锥坡的工程量计算通常需要结合实际情况进行调整。
例如,在道路工程中,锥坡的坡面积可能会受到路基宽度和路基高度的限制,需要根据实际情况进行调整。
在水坝工程中,锥坡的体积可能会受到坝体高度和坝体宽度的限制,需要根据实际情况进行调整。
此外,锥坡的工程量计算还需要考虑到施工工艺和材料的特性。
例如,在岩石锥坡的工程量计算中,需要考虑到岩石的硬度和稳定性,从而合理安排爆破和挖掘工艺。
在土质锥坡的工程量计算中,需要考虑到土质的稠度和湿度,从而合理安排挖掘和填筑工艺。
四、锥坡工程量计算的注意事项。

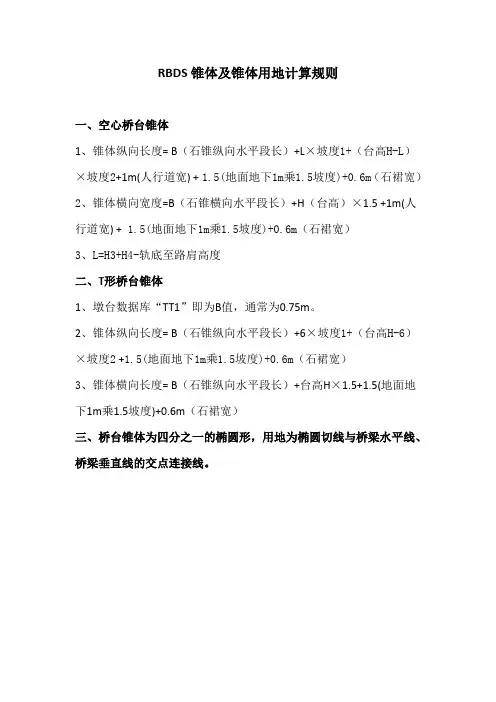

RBDS锥体及锥体用地计算规则
一、空心桥台锥体
1、锥体纵向长度= B(石锥纵向水平段长)+L×坡度1+(台高H-L)×坡度2+1m(人行道宽) +1.5(地面地下1m乘1.5坡度)+0.6m(石裙宽)
2、锥体横向宽度=B(石锥横向水平段长)+H(台高)×1.5 +1m(人行道宽) + 1.5(地面地下1m乘1.5坡度)+0.6m(石裙宽)
3、L=H3+H4-轨底至路肩高度
二、T形桥台锥体
1、墩台数据库“TT1”即为B值,通常为0.75m。
2、锥体纵向长度= B(石锥纵向水平段长)+6×坡度1+(台高H-6)×坡度2 +1.5(地面地下1m乘1.5坡度)+0.6m(石裙宽)
3、锥体横向长度= B(石锥纵向水平段长)+台高H×1.5+1.5(地面地下1m乘1.5坡度)+0.6m(石裙宽)
三、桥台锥体为四分之一的椭圆形,用地为椭圆切线与桥梁水平线、桥梁垂直线的交点连接线。
公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式,外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H:锥坡高度H0:内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
(2)、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时,应将放坡的土方量合并于总土方量中。
2、开挖土方计算方法(1)、清单规则:①、计算挖土方底面积:方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。
)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。
②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
(2)、定额规则:①、利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+4×S中+S下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。
用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线,中心线计算起来比较麻烦(同平整场地)。
⑵、中截面面积不好计算。
⑶、重叠地方不好处理(同平整场地)。
柱式、肋板式桥台锥护坡工程量计算示意图及公式
单个台左右锥坡可是为半个椭圆锥体,锥体高度为H ,a =H*1.5,b =a/cos α,平均半径R
=(a+b)/2,椭圆锥坡弧长()
2222
1b a P +=π(半个椭圆),台前护坡长度c=a -2,台前护坡宽度w=28.5/cos α,台前护坡高度a c H h =,台前护坡坡长22c h L q +=,台后边坡坡长22a H L h +=
锥坡填土V =S*H/6(S=π*a*b)=π*a*b*H/6 (半个椭圆锥体) 锥坡浆砌面积RL A s π21=(半个椭圆),22H R L +=,2221H R R A s +=π 锥护坡浆砌基础V =S*Lz ,Lz=2*L+w+P+Lc (L 为踏步至圆锥边长,Lc 为左右台错开长) 台前护坡填土V =c*h/2*w
台前护坡浆砌面积Aq =w*Lq +Ac (Ac 为左右台错开面积,Ac ≈c*h/2) 台后边坡浆砌面积Ah=L*Lh
锥坡护坡基础挖方:Aw =S*Lw (Lw =2*Lt+2*L+w+P ,Lt 为踏步宽度,S 为挖方断面面积)。
公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式,外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H:锥坡高度H0:内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
(2)、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时,应将放坡的土方量合并于总土方量中。
2、开挖土方计算方法(1)、清单规则:①、计算挖土方底面积:方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。
)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。
②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
(2)、定额规则:①、利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+4×S中+S下)计算土方体积(其中,S上为上底面积,S 中为中截面面积,S下为下底面面积)。
如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。
用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线,中心线计算起来比较麻烦(同平整场地)。
⑵、中截面面积不好计算。
⑶、重叠地方不好处理(同平整场地)。
