桥台锥坡围墙挡墙工程量计算(带计算公式电子表)

台背回填及锥溜坡土计算公式
1、台背回填由侧墙（或耳墙）尾端起沿路线方向4m开始按1:1坡度计算，即台背回填底宽=（侧墙或耳墙长度L+4）m，台背回填顶宽=（侧墙或耳墙长度L+4+回填高度H）m，由此得出台背回填计算公式：V=（L+4+H/2）*H*台背宽度（U型桥台L为侧墙长度，薄壁台、扶壁台、肋板台、柱式台L为耳墙长度，箱涵、盖板涵底宽自墙身外延4米）。

2、护坡体积单个：V= H^2*1.5/2*护坡基础长度（H为护坡填筑高度即台背回填高度，护坡基础长度为4m，具体尺寸以各标段图纸所示为准）。

3、锥坡体积单个：V=H*[(i*H) ^2*PI()/3*(180-右夹角)/360]（H为锥坡填筑高度，i为锥坡坡度）。

4、台前溜坡体积（限肋板台、柱式台）：V=溜坡基础长度*h*(i*h )/2+埋置土体积（溜坡基础长度为台背宽度，h为溜坡高度即埋置台身高度，i为台前溜坡坡度，埋置土体积为埋置台身中间填土体积）。

5、侧墙或耳墙尾端与锥坡间溜坡体积V= H^2*1.5/2*Ɩ（H为填土高度，Ɩ为耳墙或侧墙尾端与锥坡间距离，具体尺寸以各标段图纸所示为准）。

6、计量范围：1、2计入清单号204-1-g(结构物台背回填)；3、4、5计入清单号204-1-h(锥坡及台前溜坡填土)。

公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式，外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H：锥坡高度H0：内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

(2)、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。

排水沟的体积应纳入总土方量内。

当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算方法(1)、清单规则：①、计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。

外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。

)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。

②、计算挖土方的体积：土方体积=挖土方的底面积*挖土深度。

(2)、定额规则：①、利用棱台体积公式计算挖土方的上下底面积。

V=1/6×H×(S上+4×S中+S下)计算土方体积(其中，S上为上底面积，S 中为中截面面积，S下为下底面面积)。

如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。

用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线，中心线计算起来比较麻烦(同平整场地)。

⑵、中截面面积不好计算。

⑶、重叠地方不好处理(同平整场地)。

公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式，外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H：锥坡高度H0：内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

(2)、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。

排水沟的体积应纳入总土方量内。

当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算方法(1)、清单规则：①、计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。

外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。

)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。

②、计算挖土方的体积：土方体积=挖土方的底面积*挖土深度。

(2)、定额规则：①、利用棱台体积公式计算挖土方的上下底面积。

V=1/6×H×(S上+4×S中+S下)计算土方体积(其中，S上为上底面积，S 中为中截面面积，S下为下底面面积)。

如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。

用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线，中心线计算起来比较麻烦(同平整场地)。

⑵、中截面面积不好计算。

⑶、重叠地方不好处理(同平整场地)。

公路桥梁锥坡的计算方法和计算公式关以基础工程量的计公路桥梁锥坡的计算方法和计算公式公路桥梁锥坡的计算方法和计算公式锥坡浆砌片石计算公式锥坡计算采用正交公式，外锥-内锥V=π/12*m*n*(H3-H03)t片石厚度H：锥坡高度H0：内锥高度=H-(α0+β0)/t/2 m、n为两个方向的坡度α0=(1+m2)0.5/mβ0=(1+n2)0.5/n关以基础工程量的计算与难点(造价专业可以用到)大开挖土方1、开挖土方计算规则(1)、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

(2)、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。

排水沟的体积应纳入总土方量内。

当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算方法(1)、清单规则：①、计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。

外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按"外放图形的中心线×外放长度"计算。

)方法二、分块计算垫层外边线的面积(同分块计算建筑面积)。

②、计算挖土方的体积：土方体积=挖土方的底面积*挖土深度。

(2)、定额规则：①、利用棱台体积公式计算挖土方的上下底面积。

V=1/6×H×(S上+4×S中+S下)计算土方体积(其中，S上为上底面积，S 中为中截面面积，S下为下底面面积)。

如下图S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。

用同样的方法计算S中和S下3、挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算"各自边线到外墙外边线图"部分的中心线，中心线计算起来比较麻烦(同平整场地)。

⑵、中截面面积不好计算。

⑶、重叠地方不好处理(同平整场地)。

柱式、肋板式桥台锥护坡工程量计算示意图及公式
单个台左右锥坡可是为半个椭圆锥体，锥体高度为H ，a ＝H*1.5，b ＝a/cos α，平均半径R
＝(a+b)/2，椭圆锥坡弧长()
2222
1b a P +=π（半个椭圆），台前护坡长度c=a －2，台前护坡宽度w=28.5/cos α，台前护坡高度a c H h =，台前护坡坡长22c h L q +=，台后边坡坡长22a H L h +=
锥坡填土V ＝S*H/6(S=π*a*b)＝π*a*b*H/6 （半个椭圆锥体） 锥坡浆砌面积RL A s π21=（半个椭圆），22H R L +=，2221H R R A s +=π 锥护坡浆砌基础V ＝S*Lz ，Lz=2*L+w+P+Lc （L 为踏步至圆锥边长，Lc 为左右台错开长） 台前护坡填土V ＝c*h/2*w
台前护坡浆砌面积Aq ＝w*Lq ＋Ac （Ac 为左右台错开面积，Ac ≈c*h/2） 台后边坡浆砌面积Ah=L*Lh
锥坡护坡基础挖方：Aw ＝S*Lw （Lw ＝2*Lt+2*L+w+P ，Lt 为踏步宽度，S 为挖方断面面积）。

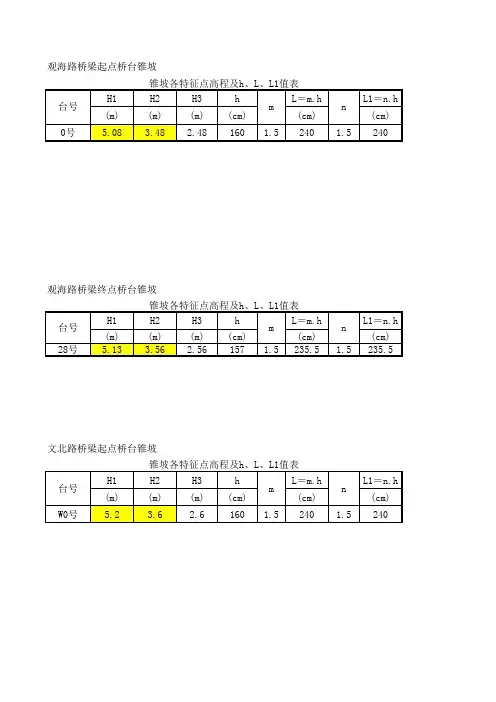

观海路桥梁起点桥台锥坡
观海路桥梁终点桥台锥坡
文北路桥梁起点桥台锥坡
龙汐路桥梁起点桥台锥坡
3.48
3.56
3.6
坡前面与桥台相接处高程（m）台前填高（m)坡前面与桥台相接处高程（m）台前填高（m)坡前面与桥台相接处高程（m）台前填高（m)
3.8
全桥桥台锥坡工程数量表
坡前面与桥台相接处高程（m）台前填高（m)
个数坡前坡面长32m2坡面浆砌片石厚度30cm2坡面沙砾层厚度10cm1坡脚块面积0.8m21踏步高度20cm2
个数坡前坡面长32m1坡面浆砌片石厚度30cm1坡面沙砾层厚度10cm1坡脚块面积0.8m21
1
个数坡前坡面长20m2坡面浆砌片石厚度30cm2坡面沙砾层厚度10cm1坡脚块面积0.8m21
2
个数坡前坡面长39.5m2坡面浆砌片石厚度30cm2坡面沙砾层厚度10cm1坡脚块面积0.8m21
2。

其中:砂砾垫层V=V2-V3护坡面斜长= 5.657c2=45.000砂砾面斜长 5.25750.30计算参数0.00(正交时， 取0度)cos = 1.00j= 1.42a= 5.00b=7.10浆砌片石基础9.954a'= 4.717b'= 6.789H'= 4.739锥坡填土路基宽度80.000 4.000项 目溜坡坡比(n)路基坡比(m)α0β0浆砌厚度(t1)垫层厚度(t2)锥坡高度(H)H1H2V1V2V3基础底（a1）浆砌片石护坡 1.00 1.42 1.414 1.2230.200.20 5.000 4.7446.4739.51砂砾垫层1.000 1.420 1.414 1.2230.2000.20 5.000 4.74 4.4739.5133.29浆砌片石基础1.000 1.420 5.0000.30锥心填土 1.000 1.420 1.414 1.2230.2000.20 5.000 4.74 4.47V1=π·m·n·H 3/12V2=π·m·n·H13/12备 注线路角度输入示例：87度49分29秒输入-2.1752778（87.82472-90=-2.175）注:粉红色区域需要填入数据,蓝色区域有公式,不需要填写.黄色为计算结果.内半锥体平面积S'=80.00内半锥体体V3=π·m·n·H23/12道路斜交角度 =H2=H1-t2(α0β0)1/2台前溜坡高度=V=挡墙截面积*锥坡周长半锥坡底周长L1=说明：表中所示单位以米计列;2.砂砾此锥坡计算表为原创，经改良后支持斜交桥梁计算作者：凌恒 QQ：2060909 线路角度输入示例：92度49分29秒输入2.8247222V=π·m·n·H23/12锥坡工程量计算表H1=H-t1(α0β0)1/2α0=(1+m 2)1/2/m浆砌片石锥坡台前溜坡长度=ααα。
