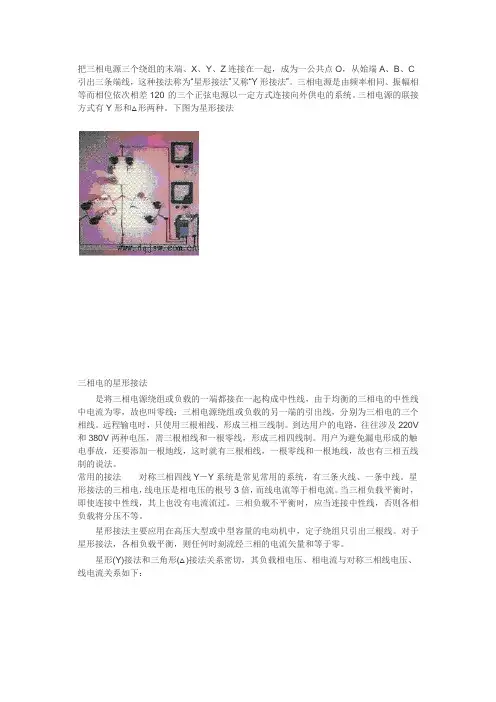

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C 引出三条端线，这种接法称为“星形接法”又称“Y形接法”。
三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
三相电源的联接方式有Y形和△形两种。
下图为星形接法三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V 和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
常用的接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。
星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。
对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：下图为星形接法和三角形接法星形接法：I线＝I相，U线＝√3×U相，P相＝U相×I相，P＝3P相＝√3×U线×I相=√3×U线×I线；三角接法：I线＝√3×I相，U线＝U相，P相＝I相×U相，P＝3P相＝√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

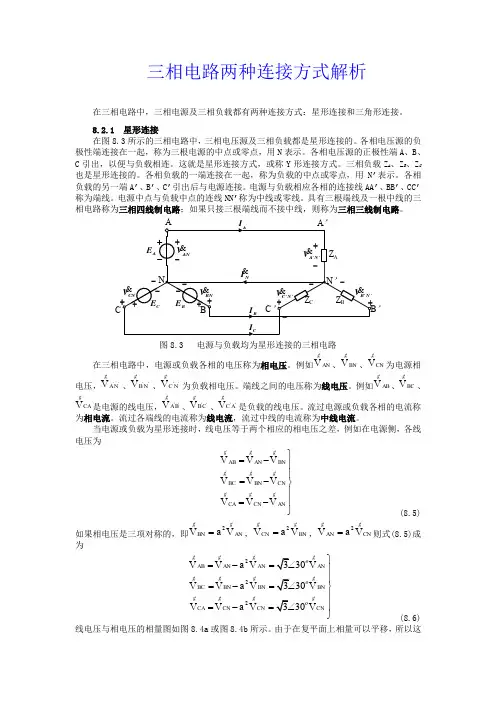

三相电路两种连接方式解析在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。
8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。
各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。
各相电压源的正极性端A 、B 、C 引出，以便与负载相连。
这就是星形连接方式，或称Y 形连接方式。
三相负载Z A 、Z B 、Z C 也是星形连接的。
各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。
各相负载的另一端A ’、B ’、C ’引出后与电源连接。
电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。
电源中点与负载中点的连线NN ’称为中线或零线。
具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。
N-+-B I CI AE BE CE B---++-+’C ’AN V BN V图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。
例如AN V g、BN V g、CN V g为电源相电压，''A N V g 、''B N V g 、''C N V g 为负载相电压。
端线之间的电压称为线电压。
例如AB V g 、BC V g、CA V g 是电源的线电压，''A B V g 、''B C V g 、''C A V g是负载的线电压。
流过电源或负载各相的电流称为相电流。
流过各端线的电流称为线电流，流过中线的电流称为中线电流。
当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V Vgggg g g g g g(8.5)如果相电压是三项对称的，即2BN AN V a V gg ，2CN BN V a V gg ，2AN CN V a V gg则式(8.5)成为222330330330AB AN AN AN BC BN BN BN CA CN CN CN V V a V V V V a V V V V a V Vggggo g g g g og g g go(8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
电机星型接法和三角形接法的知识
关于电动机星型接法和三角形接法的知识
1.一般三相异步电动机的额定功率在3千瓦及以下的采用星形接法，而3千瓦以上的功率则采用三角形接法。
2.三相异步电动机启动电流是运行电流的5至7倍，为减小电机启动时对电网的影响，需要降低电动机的启动电流。
3.降低三相异步电动机启动电流的方法，有减压启动、变频启动等形式，其中减压启动中，最简单、经济的启动方法就是星-三角变换启动了。
4.电动机启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3。
5.3KW以上电动机要采用三角形接线，以便采用星角启动。
3KW 及以下电机因启动电流并不很大，一般均能满足直接启动要求，所以是星接的。
6.电动机接成星形，这样每个绕组的电压由380将为220，大大减小了启动冲击电流，同时降低也了启动转矩。
电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。
这两种接法的主要区别在于绕组的连接方式。
星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。
另外三个端点则分别连接到电源的三相线上。
在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。
这种接法适用于电动机的额定电压为 380V 及以下的情况。
三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。
三个端点分别连接到电源的三相线上。
在三角形接法中，每个绕组承受的电压为电源线电压，即380V。
这种接法适用于电动机的额定电压为 380V 以上的情况。
选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。
一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。
在电动机的铭牌上通常会标明其额定电压和接法。
需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。
同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。
如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。

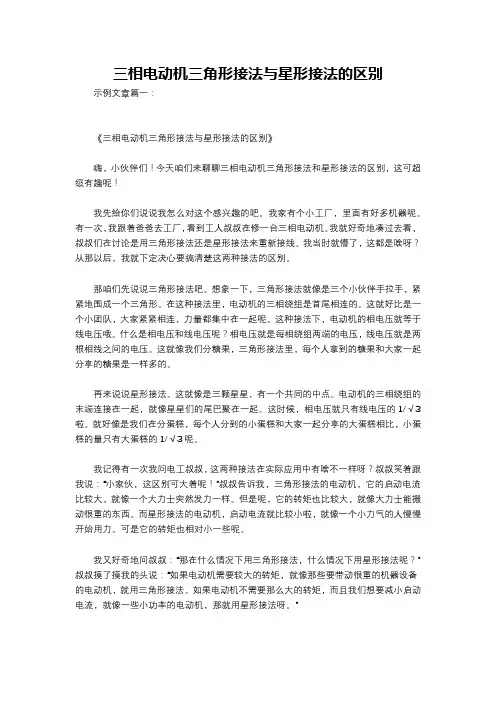

三相电动机三角形接法与星形接法的区别示例文章篇一：《三相电动机三角形接法与星形接法的区别》嗨，小伙伴们！今天咱们来聊聊三相电动机三角形接法和星形接法的区别，这可超级有趣呢！我先给你们说说我怎么对这个感兴趣的吧。
我家有个小工厂，里面有好多机器呢。
有一次，我跟着爸爸去工厂，看到工人叔叔在修一台三相电动机。
我就好奇地凑过去看，叔叔们在讨论是用三角形接法还是星形接法来重新接线。
我当时就懵了，这都是啥呀？从那以后，我就下定决心要搞清楚这两种接法的区别。
那咱们先说说三角形接法吧。
想象一下，三角形接法就像是三个小伙伴手拉手，紧紧地围成一个三角形。
在这种接法里，电动机的三相绕组是首尾相连的。
这就好比是一个小团队，大家紧紧相连，力量都集中在一起呢。
这种接法下，电动机的相电压就等于线电压哦。
什么是相电压和线电压呢？相电压就是每相绕组两端的电压，线电压就是两根相线之间的电压。
这就像我们分糖果，三角形接法里，每个人拿到的糖果和大家一起分享的糖果是一样多的。
再来说说星形接法。
这就像是三颗星星，有一个共同的中点。
电动机的三相绕组的末端连接在一起，就像星星们的尾巴聚在一起。
这时候，相电压就只有线电压的1/√3啦。
就好像是我们在分蛋糕，每个人分到的小蛋糕和大家一起分享的大蛋糕相比，小蛋糕的量只有大蛋糕的1/√3呢。
我记得有一次我问电工叔叔，这两种接法在实际应用中有啥不一样呀？叔叔笑着跟我说：“小家伙，这区别可大着呢！”叔叔告诉我，三角形接法的电动机，它的启动电流比较大，就像一个大力士突然发力一样。
但是呢，它的转矩也比较大，就像大力士能搬动很重的东西。
而星形接法的电动机，启动电流就比较小啦，就像一个小力气的人慢慢开始用力。
可是它的转矩也相对小一些呢。
我又好奇地问叔叔：“那在什么情况下用三角形接法，什么情况下用星形接法呢？”叔叔摸了摸我的头说：“如果电动机需要较大的转矩，就像那些要带动很重的机器设备的电动机，就用三角形接法。
如果电动机不需要那么大的转矩，而且我们想要减小启动电流，就像一些小功率的电动机，那就用星形接法呀。

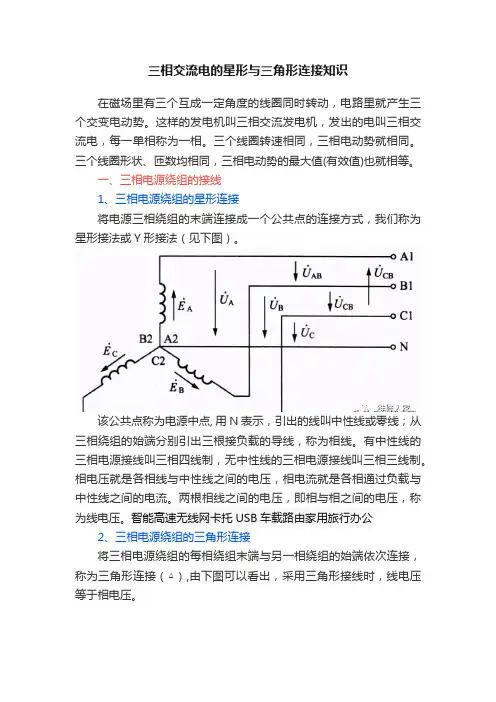

三相交流电的星形与三角形连接知识在磁场里有三个互成一定角度的线圈同时转动，电路里就产生三个交变电动势。
这样的发电机叫三相交流发电机，发出的电叫三相交流电，每一单相称为一相。
三个线圈转速相同，三相电动势就相同。
三个线圈形状、匝数均相同，三相电动势的最大值(有效值)也就相等。
一、三相电源绕组的接线1、三相电源绕组的星形连接将电源三相绕组的末端连接成一个公共点的连接方式，我们称为星形接法或Y形接法（见下图）。
该公共点称为电源中点, 用N表示，引出的线叫中性线或零线；从三相绕组的始端分别引出三根接负载的导线，称为相线。
有中性线的三相电源接线叫三相四线制，无中性线的三相电源接线叫三相三线制。
相电压就是各相线与中性线之间的电压，相电流就是各相通过负载与中性线之间的电流。
两根相线之间的电压，即相与相之间的电压，称为线电压。
智能高速无线网卡托USB车载路由家用旅行办公2、三相电源绕组的三角形连接将三相电源绕组的每相绕组末端与另一相绕组的始端依次连接，称为三角形连接（△）,由下图可以看出，采用三角形接线时，线电压等于相电压。
二、三相负载的连接三相电路中的负载由三部分组成，其中每一部分成为一相负载。
在实际应用中，常常是三相负载组成一个整体，例如三相电动机。
也有许多是彼此独立的单相负载组成的三相负载，例如我们经常使用的照明电路。
各相阻抗相同的三相负载称为对称三相负载，反之，称为不对称负载。
一个三相电路如果三相电源和三相负载都是对称的，我们称之为三相对称电路，反之称为三相不对称电路。
1、三相负载的星形连接我们把三相负载分别接在三相电源的一根相线和中性线之间的接线法，称为三相负载的星形接法，如图所示。
把每相负载两端的电压称为这相负载的相电压。
从图可以看出：负载的相电压与负载的线电压的关系与星形连接的电源一样。
在图上还可以看岀，流过每条相线的电流与流过每相负载的电流相等，也就是说线电流等于相电流。
2、三相负载的三角形连接下图所示就是负载采用三角形接线法，三个负载分别接在两条端线之间。

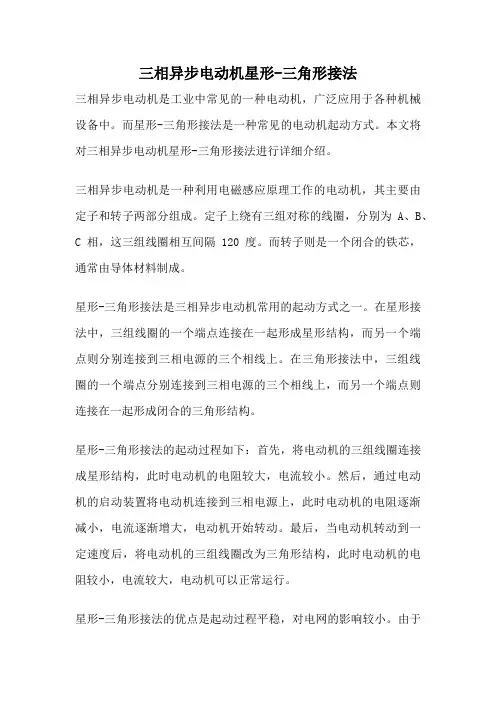

三相异步电动机星形-三角形接法三相异步电动机是工业中常见的一种电动机，广泛应用于各种机械设备中。
而星形-三角形接法是一种常见的电动机起动方式。
本文将对三相异步电动机星形-三角形接法进行详细介绍。
三相异步电动机是一种利用电磁感应原理工作的电动机，其主要由定子和转子两部分组成。
定子上绕有三组对称的线圈，分别为A、B、C相，这三组线圈相互间隔120度。
而转子则是一个闭合的铁芯，通常由导体材料制成。
星形-三角形接法是三相异步电动机常用的起动方式之一。
在星形接法中，三组线圈的一个端点连接在一起形成星形结构，而另一个端点则分别连接到三相电源的三个相线上。
在三角形接法中，三组线圈的一个端点分别连接到三相电源的三个相线上，而另一个端点则连接在一起形成闭合的三角形结构。
星形-三角形接法的起动过程如下：首先，将电动机的三组线圈连接成星形结构，此时电动机的电阻较大，电流较小。
然后，通过电动机的启动装置将电动机连接到三相电源上，此时电动机的电阻逐渐减小，电流逐渐增大，电动机开始转动。
最后，当电动机转动到一定速度后，将电动机的三组线圈改为三角形结构，此时电动机的电阻较小，电流较大，电动机可以正常运行。
星形-三角形接法的优点是起动过程平稳，对电网的影响较小。
由于初始接法是星形结构，电动机的电阻较大，电流较小，因此起动时对电网的冲击较小。
同时，电动机的转矩也较小，可以有效地保护电动机和传动装置。
而在转动到一定速度后，将线圈改为三角形结构，电动机的电阻减小，电流增大，可以满足电动机的正常运行需求。
然而，星形-三角形接法也存在一些缺点。
首先，起动过程时间较长。
由于电动机在起动过程中需要从星形结构转变为三角形结构，这个过程需要一定的时间。
其次，起动过程中的电流峰值较大。
在初始接法时，电动机的电阻较大，电流较小，但在转变为三角形接法时，电动机的电阻减小，电流增大，这会对电动机和电网造成一定的负荷。
为了解决这些问题，人们提出了其他的起动方法，如直接起动、自耦变压器起动和变频器起动等。
