配电箱电器原理图
抱歉，我无法提供图形化的东西，但是我可以为您解释配电箱电器的原理。
配电箱电器的原理图如下所示：
1. 主电源：主电源是整个配电箱电器系统的起点，它通常是由电动机或发电机提供的交流电源。
主电源通过电缆或导线连接到配电箱。
2. 断路器：配电箱中的断路器用于控制电流流向。
当电流超过预设值时，断路器会自动断开电路，以保护电气设备和人员的安全。
3. 保险丝：保险丝是一种熔断器，可用于保护电路中的电气设备。
当电流超过保险丝的额定电流时，保险丝会熔断，切断电路。
4. 接地线：配电箱中的接地线用于将电流途径引导到地面。
这样可以确保在发生故障或电击的情况下，电流可以被安全地传导到地面，避免对人员和设备造成伤害。
5. 继电器：继电器是一种电磁开关，可以控制电流的流向和电路的开关。
继电器通常与传感器或控制器一起使用，以实现自动化控制。
这些是配电箱电器的基本原理，它们一起工作，以确保电力系
统的正常运行和安全。
在设计和安装配电箱时，需要按照国家和地区的电气标准和安全要求进行操作。

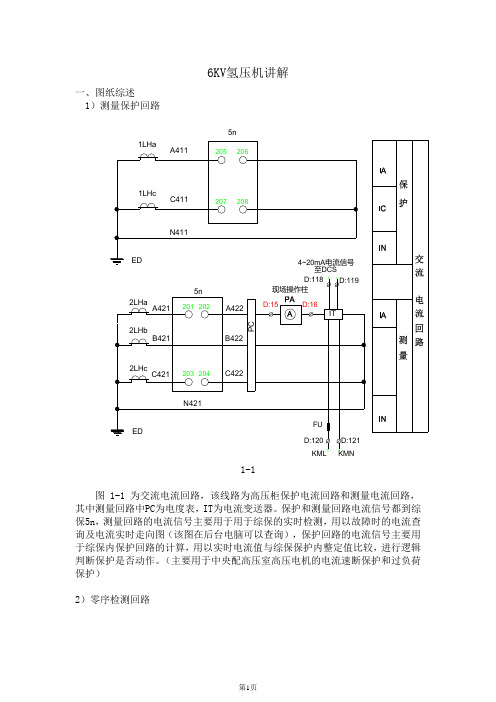

6KV氢压机讲解一、图纸综述1）测量保护回路5n1-1图 1-1 为交流电流回路，该线路为高压柜保护电流回路和测量电流回路，其中测量回路中PC为电度表，IT为电流变送器。
保护和测量回路电流信号都到综保5n，测量回路的电流信号主要用于用于综保的实时检测，用以故障时的电流查询及电流实时走向图（该图在后台电脑可以查询），保护回路的电流信号主要用于综保内保护回路的计算，用以实时电流值与综保保护内整定值比较，进行逻辑判断保护是否动作。
（主要用于中央配高压室高压电机的电流速断保护和过负荷保护）2）零序检测回路5n1-2图1-2 为零序电流回路，在三相四线电路中，三相电流的相量和等于零，即零序电流为零。
高压电机的三相电缆同时穿过零序电流互感器，三相平衡时感应电流为零。
当电路中发生接地故障或三相不平衡时，穿过零序电流互感器的三相电流相量和不等零，。
这样零序电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件跳闸。
（主要用于中央配高压室高压电机的零序过流保护，该保护投入的是告警） 3）交流电压回路1-3图1-3 为交流电压回路。
它主要用以电压保护作用，PC 为电度表，5n 为综保,1ZK 为电压空开。
其中YMa 、YMb 、YMc 、YML 、YMN 为本段母线电压互感器电压小母线，其线电压为100V ，引自PT 柜，用对母线电压检测供综保进行逻辑判断，进行失压、过压等保护。
（主要用于中央配高压室高压电机的低电压保护） 4）储能回路小母线储能电机小型断路器1-4图1-4为储能电机小母线，该回路是为断路器合闸电机储能，储能电机的作用是带动储能机构压缩合闸机构的弹簧，使合闸机构弹簧产生一定的压缩能量，储能弹簧到位，s1断开，储能电机停止工作，备用于需要合跳闸时之用。
ZCX 为开关智能显示器上的储能转换开关， 5）NAS-9214综保电源回路装置电源小母线小型断路器1-5图1-5为装置电源，主要是为综保5n 提供电源，电源为直流220V6）电机控制回路-KM+KM1-66）-1 电机控制及保护过程图1-6 为断路器的控制回路，主要有三相操作箱4n，开关柜智能操控装置ZCX，综保5n，及现场操作箱和DCS连锁信号等。
3号机6kV开关柜部分二次图总结（学习总结，仅供参考）30BCA、30BBE、30BBA、30BDA段已梳理，30BEA段暂未梳理。
运行二处三值2016年5月28日修改6kV开关柜二次原理图总结二次原理图的使用功能1、厦门ABB中压电气安全柜配发的二次原理图是旨在相关工作人员进行中压柜的学习时有助于了解柜体内部二次回路的接线情况，相关继电保护接线情况及动作条件，以及相关技术人员学习此柜的有效参考文件。
2、ABB中压开关柜的机械连锁1)只有断路器和接地开关在分闸位置时，小车开关才能从试验位置移至工作位置；2)只有断路器在分闸位置时，小车开关才能从工作位置移至试验位置；3)只有小车开关已完全咬合在试验或工作位置时，断路器才能合闸；4)小车开关在试验或工作位置而没有控制电压时，断路器不能合闸，仅能手动分闸；5)小车开关在工作位置时，控制线插头被锁定，不能拔出；6)只有小车开关在试验或移出位置时，接地开关才能合闸；7)接地开关在合闸时，小车开关不能从试验位置移至工作位置；8)只有接地开关在合闸时，电缆室柜门才能打开且只有关闭电缆室柜门后，接地开关才能分闸；9)在某些回路的小车开关或接地开关操作机构上设置闭锁电磁铁，实现电气闭锁功能（如：母线带电时，母线接地开关不能进行合闸操作）。
目录第一章 30BCA母线 (5)第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜） (7)第二节 30BCA至40BCC出线开关（30BCA02柜） (9)第三节 30BCA母线PT柜（30BCA03柜） (11)第四节30BCA母线电源进线开关（30BCA04柜） (12)第五节启动变低压侧PT柜（30BCA05柜） (14)第六节30BCA燃弧故障系统原理图 (14)第二章高厂变母线段 (16)1、30BBE向30BBA母线供电开关（30BBE01柜） (16)2、30BBE母线PT柜（30BBE02柜） (19)第三章正常供电系统30BBA母线 (20)第一节 30BBA母线备用电源进线开关（30BBA01柜，30BBC01） (22)第二节30BBA母线PT柜（30BBA02柜，30BBA00GT510） (24)第三节 30BBA带差动保护电动机（30BBA03柜，30LAC11AP001） (26)第四节 30BBA向30BDA供电开关（30BBA04柜） (28)第五节备用柜（30BBA05柜，备用） (30)第六节 UMA低厂变30BFT12（30BBA06柜，30BFT12） (31)第七节 5号主给水泵电机（30BBA07柜，30LAC15AP001） (33)第八节核岛低厂变（30BBA08柜，30BFT11） (34)第九节闭式水泵电机柜（30BBA09柜，30PGB11AP001） (36)第十节备用柜（30BBA10柜） (38)第十一节备用柜（30BBA11柜） (38)第十二节30BBA母线中性点接地变柜（30BBA12柜，30BHV11） (39)第十三节主冷却剂循环泵电动机II转速柜（30BBA13柜，30JEB30AP001） (41)第十四节 30BBA母线核级PT柜（30BBA14柜，30BBA00GT520） (43)第十五节主泵电动机I速（30BBA15柜，30JEB30AP001） (44)第十六节核岛控制保护系统低厂变（30BBA16柜，30BFT13） (46)第十七节30BBA向30BEA供电开关（30BBA17柜，30BEA00GS001） (48)第十八节凝结水泵电动机（30BBA18柜，30LCB11AP001） (50)第十九节净凝结水泵电动机（30BBA19柜，30LDF32AP001） (52)第二十节 30BBA母线工作电源进线开关（30BBA20柜，30BBE01） (54)第二十一节30BBA燃弧故障系统原理图 (56)第二十二节30BBA断路器失灵保护系统原理图（图纸有误） (57)第四章正常运行可靠供电系统30BDA (58)第一节 30BDA母线工作电源进线开关（30BDA01柜，30BBA04） (59)第二节常规岛正常可靠供电低厂变30BMT51（30BDA02柜，30BMT51） (61)第三节UKA厂房通风电动机（30BDA03柜，30KLE10AH001KN01） (63)第四节冷冻机电动机（30BDA04柜，30QKM01AH010） (65)第五节冷冻机电动机（30BDA05柜，30QKM01AH020） (67)第六节备用（30BDA06柜） (67)第七节核岛正常可靠供电系统低厂变（30BDA07柜，30BMT52） (67)第八节30BDA母线电压互感器（30BDA08柜，30BDA00GT510） (68)第九节 UBN厂房正常可靠供电低厂变30BMT53（30BDA09，30BMT53） (69)第十节大容量补给水泵及硼控制泵电动机（30BDA10柜，30KBA30AP001） (70)第十一节控制室电子设备间空调电动机（30BDA11柜，30SAC50AH001KN01） (71)第十二节辅助给水泵电机（30BDA12柜，30LAJ10AP001） (72)第十三节备用（30BDA13柜） (74)第十四节30BDA母线柴油发电机电源进线开关（30BDA14柜，30XKA50） (76)第十五节30BDA燃弧故障系统原理图 (78)第十六节30BDA断路器失灵保护系统原理图 (79)第一章 30BCA/30BCB母线启动变30BCT03带两段6kV母线，每段母线各有5个ABB生产的6.3kV中压安全柜，具30BCA母线220V直流控制电源和交流加热器回路220V直流控制电源：来自30BVJ和30BVK母线的直流电，通过直流控制电源选择开关S101->220V直流控制电源小母线；第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜）ABB图号：LYG-3-D409-52-EE-400001-DG-3012-S1.1 测量、保护输入回路电流互感器TAL1：测量回路，A相电流接到电流继电器K40（用于电气柜风机的启停控制），B相接到就地电流表PA；电流互感器TAL2：保护回路，A、B、C三相电流接到综合保护继电器F11；电流互感器TAL3：备用；电流互感器TAL4：保护回路，A、B、C三相电流接到高备变分支保护屏30CHC03（保护）；电流互感器TAN1：保护回路，零序电流输入到综合保护继电器F11；带电显示器PU：HL为电容分压装置；FA避雷器；QE接地开关：接地开关与断路器手车之间有机械联锁：a）只有当断路器手车处于试验位置时，才允许操作接地开关；b）只有当接地开关处于分闸状态时，断路器手车才允许由试验位推入运行位置。
图解高低压配电系统（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、实习报告、职业规划、职场语录、规章制度、自我介绍、心得体会、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work summaries, internship reports, career plans, workplace quotes, rules and regulations, self introductions, insights, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!图解高低压配电系统图解高低压配电系统高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，下面就是本店铺整理的图解高低压配电系统图，一起来看一下吧。
6KV氢压机讲解一、图纸综述1）测量保护回路5n1-1图 1-1 为交流电流回路，该线路为高压柜保护电流回路和测量电流回路，其中测量回路中PC为电度表，IT为电流变送器。
保护和测量回路电流信号都到综保5n，测量回路的电流信号主要用于用于综保的实时检测，用以故障时的电流查询及电流实时走向图（该图在后台电脑可以查询），保护回路的电流信号主要用于综保内保护回路的计算，用以实时电流值与综保保护内整定值比较，进行逻辑判断保护是否动作。
（主要用于中央配高压室高压电机的电流速断保护和过负荷保护）2）零序检测回路5n1-2图1-2 为零序电流回路，在三相四线电路中，三相电流的相量和等于零，即零序电流为零。
高压电机的三相电缆同时穿过零序电流互感器，三相平衡时感应电流为零。
当电路中发生接地故障或三相不平衡时，穿过零序电流互感器的三相电流相量和不等零，。
这样零序电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件跳闸。
（主要用于中央配高压室高压电机的零序过流保护，该保护投入的是告警） 3）交流电压回路1-3图1-3 为交流电压回路。
它主要用以电压保护作用，PC 为电度表，5n 为综保,1ZK 为电压空开。
其中YMa 、YMb 、YMc 、YML 、YMN 为本段母线电压互感器电压小母线，其线电压为100V ，引自PT 柜，用对母线电压检测供综保进行逻辑判断，进行失压、过压等保护。
（主要用于中央配高压室高压电机的低电压保护） 4）储能回路小母线储能电机小型断路器1-4图1-4为储能电机小母线，该回路是为断路器合闸电机储能，储能电机的作用是带动储能机构压缩合闸机构的弹簧，使合闸机构弹簧产生一定的压缩能量，储能弹簧到位，s1断开，储能电机停止工作，备用于需要合跳闸时之用。
ZCX 为开关智能显示器上的储能转换开关， 5）NAS-9214综保电源回路装置电源小母线小型断路器1-5图1-5为装置电源，主要是为综保5n 提供电源，电源为直流220V6）电机控制回路-KM+KM1-66）-1 电机控制及保护过程图1-6 为断路器的控制回路，主要有三相操作箱4n，开关柜智能操控装置ZCX，综保5n，及现场操作箱和DCS连锁信号等。
