《取水工程》课程设计任务书汇编
- 格式:doc
- 大小:153.00 KB
- 文档页数:9
《城市水资源与取水工程》课程设计任务书一.任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日,要求远期9,12,15万米3/日(不包括水厂自用水)。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米(1%频率);估水位标高为65.5米(97%频率);常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米,取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作容及要求本设计的工作容由两部分组成:1、说明说2、设计图纸其具体要求如下:1、说明书(1)设计任务书(2)总述(3)取水头部设计计算(4)自流管设计计算(5)水泵设计流量及扬程(6)水泵机组选择(7)吸、压水管的设计(8)机组及管路布置(9)泵站管路的水力计算(10)辅助设备的选择和布置(11)泵站各部分标高的确定(11)泵房平面尺寸确定(12)取水构筑物总体布置草图(包括取水头部和取水泵站)2、设计图纸根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水头部平面图、剖面图;取水泵房平面图、剖面图及机组大样图,图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略,在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
二、总述本次设计为一级泵站,给水泵站采用圆形钢筋混凝土结构,泵房设计外径为16m,泵房上设操作平台。
《取水工程》课程设计任务书《水资源利用与保护》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《水资源利用与保护》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8万米3/日,要求远期12万米3/日(不包括水厂自用水)。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米(1%频率);估水位标高为65.5米(97%频率);常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米,取水泵房到净水厂管道长380米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
设计流量的确定和扬程的估计。
(1)设计流量Q。
考虑到输水干管漏损和净化场本身用水。
取自用水系数α=1.05则:近期设计流量为Q=1.05*80000/24=3500m^3/h=0.972m^3/s 远期设计流量为Q=1.05*12000/24=5250 m^3/h=1.458 m^3/s(2)设计扬程泵的扬程由所需要的静扬程和管道的水头损失。
1,泵的静扬程:由吸水井的水面和净水厂混合井的水面的高程差得到,吸水井的水面高度我们需要知道河水的洪水期和枯水期的水面高度以及自流管的水头损失来得到。
在极端情况下,一条管检修,另外一条管承担75%的流量是时Q`=1.458 m^3/s*0.75=1093.5L/S。
自流管的流速V=Q`/D,我们在Q=1100L/S情况下查得Dg=900,v=1.73,1000i=3.67。
壁厚为10mm时,k=1。

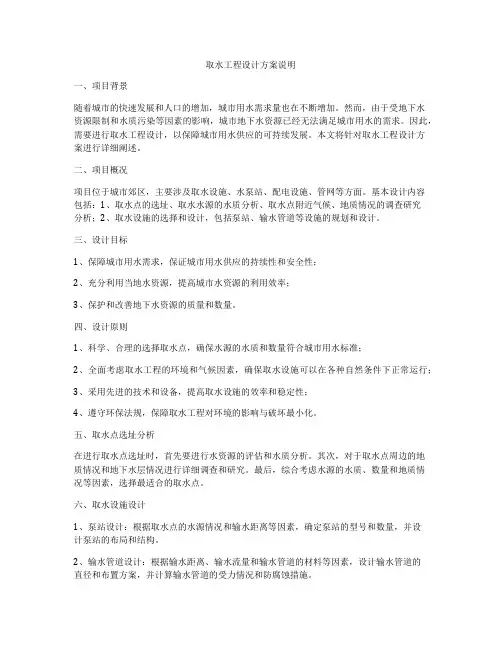

取水工程设计方案说明一、项目背景随着城市的快速发展和人口的增加,城市用水需求量也在不断增加。
然而,由于受地下水资源限制和水质污染等因素的影响,城市地下水资源已经无法满足城市用水的需求。
因此,需要进行取水工程设计,以保障城市用水供应的可持续发展。
本文将针对取水工程设计方案进行详细阐述。
二、项目概况项目位于城市郊区,主要涉及取水设施、水泵站、配电设施、管网等方面。
基本设计内容包括:1、取水点的选址、取水水源的水质分析、取水点附近气候、地质情况的调查研究分析;2、取水设施的选择和设计,包括泵站、输水管道等设施的规划和设计。
三、设计目标1、保障城市用水需求,保证城市用水供应的持续性和安全性;2、充分利用当地水资源,提高城市水资源的利用效率;3、保护和改善地下水资源的质量和数量。
四、设计原则1、科学、合理的选择取水点,确保水源的水质和数量符合城市用水标准;2、全面考虑取水工程的环境和气候因素,确保取水设施可以在各种自然条件下正常运行;3、采用先进的技术和设备,提高取水设施的效率和稳定性;4、遵守环保法规,保障取水工程对环境的影响与破坏最小化。
五、取水点选址分析在进行取水点选址时,首先要进行水资源的评估和水质分析。
其次,对于取水点周边的地质情况和地下水层情况进行详细调查和研究。
最后,综合考虑水源的水质、数量和地质情况等因素,选择最适合的取水点。
六、取水设施设计1、泵站设计:根据取水点的水源情况和输水距离等因素,确定泵站的型号和数量,并设计泵站的布局和结构。
2、输水管道设计:根据输水距离、输水流量和输水管道的材料等因素,设计输水管道的直径和布置方案,并计算输水管道的受力情况和防腐蚀措施。
七、配电设施设计由于取水设施需要电力供应,因此需要设计配电设施。
在进行配电设施设计时,应考虑设备的功率、运行功率、起动电流等因素,并根据实际情况设计配电线路和开关设备。
八、管网设计为了保障城市用水供应的稳定性和安全性,需要进行管网设计。
《城市水资源与取水工程》课程设计任务书一.任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日,要求远期9,12,15万米3/日(不包括水厂自用水)。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米(1%频率);估水位标高为65.5米(97%频率);常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米,取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成:1、说明说2、设计图纸其具体要求如下:1、说明书(1)设计任务书(2)总述(3)取水头部设计计算(4)自流管设计计算(5)水泵设计流量及扬程(6)水泵机组选择(7)吸、压水管的设计(8)机组及管路布置(9)泵站内管路的水力计算(10)辅助设备的选择和布置(11)泵站各部分标高的确定(11)泵房平面尺寸确定(12)取水构筑物总体布置草图(包括取水头部和取水泵站)2、设计图纸根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水头部平面图、剖面图;取水泵房平面图、剖面图及机组大样图,图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略,在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
给水厂取水工程课程设计一、教学目标本节课的教学目标是让学生了解给水厂取水工程的基本概念、原理和流程,掌握不同类型的取水工程及其适用条件,能够分析并评价给水厂取水工程的设计和施工。
1.掌握给水厂取水工程的基本概念和原理。
2.了解不同类型的取水工程及其适用条件。
3.熟悉给水厂取水工程的流程和关键技术。
4.能够分析给水厂取水工程的设计和施工。
5.能够评价给水厂取水工程的经济性和可行性。
6.能够运用所学知识解决实际问题。
情感态度价值观目标:1.培养学生对给水厂取水工程的热情和兴趣。
2.培养学生对水资源保护和可持续发展的意识。
3.培养学生团队合作和批判性思维的能力。
二、教学内容本节课的教学内容主要包括给水厂取水工程的基本概念、原理和流程,不同类型的取水工程及其适用条件,以及给水厂取水工程的设计和施工评价。
1.给水厂取水工程的基本概念和原理:介绍给水厂取水工程的定义、目的和重要性,讲解水源的选择、取水方式和水处理方法等。
2.不同类型的取水工程及其适用条件:介绍地下水取水工程、地表水取水工程和混合取水工程等不同类型的取水工程,分析各自的适用条件和优缺点。
3.给水厂取水工程的流程和关键技术:讲解给水厂取水工程的流程,包括取水、输水、处理和供应等环节,介绍相关关键技术和水处理工艺。
4.给水厂取水工程的设计和施工评价:分析给水厂取水工程的设计和施工要求,包括工程的可行性、经济性和环境影响等方面,评价工程的效果和可持续性。
三、教学方法为了激发学生的学习兴趣和主动性,本节课将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过教师的讲解,引导学生掌握给水厂取水工程的基本概念、原理和流程。
2.讨论法:学生进行小组讨论,分享不同类型的取水工程及其适用条件的认识和看法。
3.案例分析法:分析给水厂取水工程的实际案例,让学生学会评价工程的设计和施工效果。
4.实验法:进行给水厂取水工程的实验操作,让学生亲身体验并理解相关技术和工艺。
说明书(1)《城市水资源与取水工程》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8(10)万米3/日,要求远期12(15)万米3/日(不包括水厂自用水)括号内为23-48号的。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100米。
3、水源洪水位标高为73.2米(1%频率);枯水位标高为65.5米(97%频率);常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为 95.20米,取水泵房到净水厂管道长 380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成:1、说明书2、设计图纸其具体要求如下:1、说明书(1)设计任务书(2)总述(3)水泵设计流量及扬程(4)水泵机组选择(5)吸、压水管的设计(6)机组及管路布置(7)泵站内管路的水力计算(8)辅助设备的选择和布置(9)泵站各部分标高的确定(10)泵房平面尺寸确定(11)取水构筑物总体布置草图(包括取水头部和取水泵站)2、设计图纸根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水泵房平面图、剖面图及机组大样图,图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略,在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
(2)总述泵房主体工程由机器间、配电室、控制室和值班室等组成。

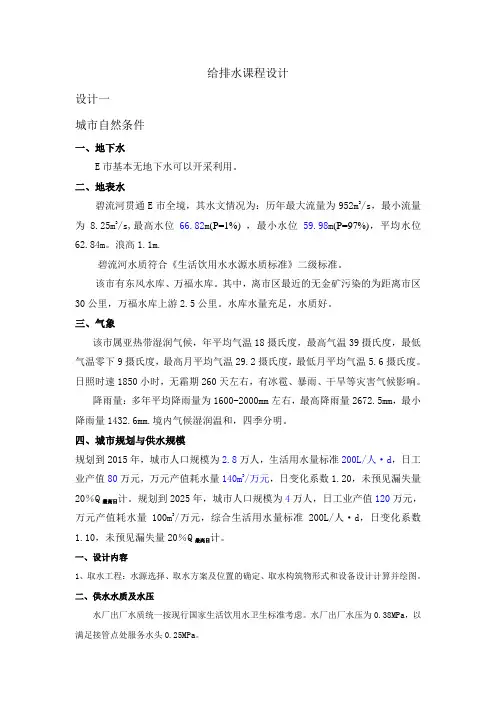

给排水课程设计设计一城市自然条件一、地下水E市基本无地下水可以开采利用。
二、地表水碧流河贯通E市全境,其水文情况为:历年最大流量为952m3/s,最小流量为8.25m3/s,最高水位66.82m(P=1%),最小水位59.98m(P=97%),平均水位62.84m。
浪高1.1m.碧流河水质符合《生活饮用水水源水质标准》二级标准。
该市有东风水库、万福水库。
其中,离市区最近的无金矿污染的为距离市区30公里,万福水库上游2.5公里。
水库水量充足,水质好。
三、气象该市属亚热带湿润气候,年平均气温18摄氏度,最高气温39摄氏度,最低气温零下9摄氏度,最高月平均气温29.2摄氏度,最低月平均气温5.6摄氏度。
日照时速1850小时,无霜期260天左右,有冰雹、暴雨、干旱等灾害气候影响。
降雨量:多年平均降雨量为1600-2000mm左右,最高降雨量2672.5mm,最小降雨量1432.6mm.境内气候湿润温和,四季分明。
四、城市规划与供水规模规划到2015年,城市人口规模为2.8万人,生活用水量标准200L/人·d,日工业产值80万元,万元产值耗水量140m3/万元,日变化系数1.20,未预见漏失量20%Q计。
规划到2025年,城市人口规模为4万人,日工业产值120万元,最高日万元产值耗水量100m3/万元,综合生活用水量标准200L/人·d,日变化系数1.10,未预见漏失量20%Q计。
最高日一、设计内容1、取水工程:水源选择、取水方案及位置的确定、取水构筑物形式和设备设计计算并绘图。
二、供水水质及水压水厂出厂水质统一按现行国家生活饮用水卫生标准考虑。
水厂出厂水压为0.38MPa,以满足接管点处服务水头0.25MPa。
设计二河南省B城市给水工程前期设计1.1可行性方案的确定1、水质的要求根据城市生活用水标准,生活用水要求无色无味,不含肉眼可见物,浊度低于3度,各项化学、物理、生物学指标均要满足要求。

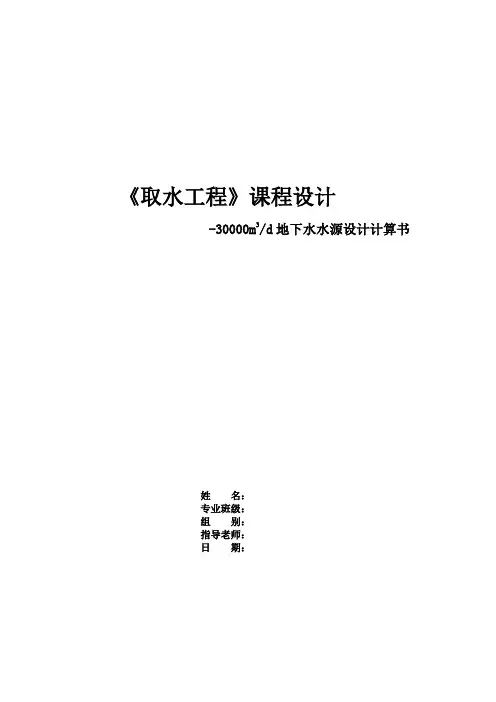

《取水工程》课程设计-30000m3/d地下水水源设计计算书姓名:专业班级:组别:指导老师:日期:1.题目30000m3/d地下取水水源设计计算2.目的培养学生运用所学的水文地质和地下水取水工程的知识,解决实际问题的能力,进一步提高计算、绘图、使用规范、手册和技术资料的基本技能。
3.要求⑴确定取水型式与构造、取水设备,确定井群布置的方案。
⑵计算书要文字简练,字体端正,计算正确,图表清晰美观。
4.资料(1)水源地开采范围长×宽=950×900(2)地下水流向及水位1.自北向南流动2.静水位:10.00m(3)含水层性质:承压含水层岩性:粗砂夹砾石埋深:52~73m(厚度为21m)渗透系数:K=53.2m/d 影响半径:R=180.5m 水质资料:符合《生活饮用水卫生标准》(GB5749-2006)(4)勘探试验井井距:L试=54.59m 井径:D试=300mm(5)抽水试验资料表1 抽水试验资料1、取水型式的确定根据室外给水规范GB50013-2006 5.2.2地下水取水构筑物型式的选择,应根据水文地质条件,通过技术经济比较确定。
管井适用于含水层厚度大于4m,底板埋藏深度大于8m;选择管井。
2、单井的设计计算(1)涌水量曲线方程的确定1)涌水量曲线方程类型判别1#井图确法2#井图确法曲度值法曲度两种方法判别结果比较表2)涌水量曲线方程的确定 幂指数型:m1nS Q =;()()22lgs lgs 3lgs *lgQ lgs *lgQ 3m 1∑∑∑∑∑--=; ∑∑-=lgs m1lgQ lgn *3;1#井 0.89312.16S Q =;2#井 0.8859.550S Q =为了安全稳定供水,取斜率较小的作为Q-S 曲线,即0.8859.550S Q =(2)设计降深的确定考虑供水安全和含水层埋藏条件,取S 设=1.3S max设计降深及单井流量的确定S 设=1.3Sm max =1.3×4.68=6.084m 。

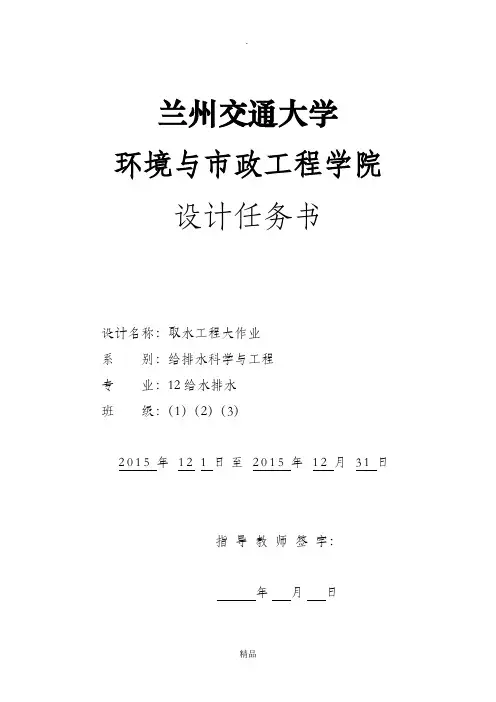

兰州交通大学环境与市政工程学院设计任务书设计名称:取水工程大作业系别:给排水科学与工程专业:12给水排水班级:(1)(2)(3)2015年121日至2015年12月31日指导教师签字:年月日根据给水排水专业课程设计大纲制订本任务书。
一、课程设计的目的取水工程课程设计是《水资源利用与保护》课程教学的重要环节,学生通过本课程的设计,培养学生对城市一级泵站设计和工程制图的能力,对一级泵站进行设计计算和绘图等环节进行训练,巩固和进一步领会所学的有关内容,并培养学生分析问题和解决问题的能力。
二、课程设计题目1、取水工程设计2、流量要求:一班40000~80000m3/d;二班80000~125000 m3/d;三班150000~190000 m3/d。
其中每5人流量相同,按学号排列,流量间隔为5000 m3/d。
3、构筑物设计:本次设计构筑物可以选择固定式和活动式取水构筑物,具体同学可以自定。
三、课程设计时间及进度安排1、起止时间:2015.12.1-2015.12.312、进度安排表:四、设计原始资料某城市新建水源工程,采用固定式取水泵房用两条(根据设计数据确定直径)管线从江中取水,该江水中含有少量泥沙。
水源洪水位标高位27.00 m(1%频率),枯水位标高为22.20 m(按97%频率),最枯水位为21.80m。
一级泵站地面标高为30 m。
给水净化厂反应池前配水井的水面标高为38.00 m,江中心距泵房集水井全长150 m,泵站到净化厂的输水干管全长3000 m。
五、设计成果(具体要求内容供参考)1、设计成果:包括课程设计计算说明书、图纸2、课程设计计算说明书的要求:①课程设计说明书的内容包括:摘要,目录,设计任务和依据概述,取水头部的确定及计算,泵站主要设备的工艺计算与选型说明,泵站平面布置与说明。
②课程设计计算说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格;③课程设计说明书一律采用手写,不接受电子计算说明书。

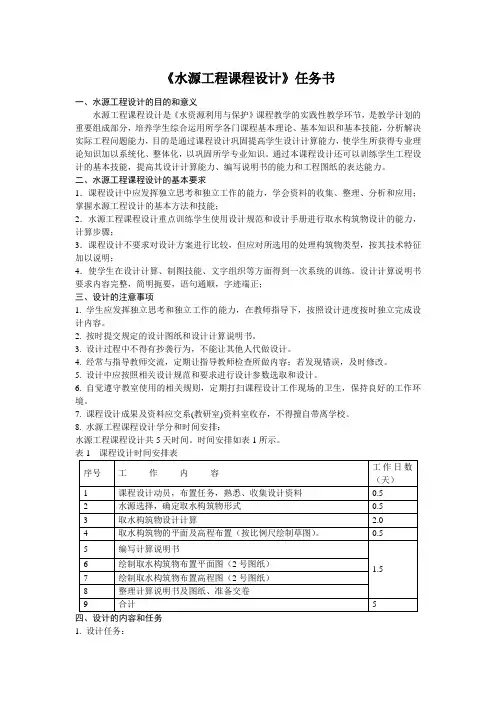

《水源工程课程设计》任务书一、水源工程设计的目的和意义水源工程课程设计是《水资源利用与保护》课程教学的实践性教学环节,是教学计划的重要组成部分,培养学生综合运用所学各门课程基本理论、基本知识和基本技能,分析解决实际工程问题能力,目的是通过课程设计巩固提高学生设计计算能力,使学生所获得专业理论知识加以系统化、整体化,以巩固所学专业知识。
通过本课程设计还可以训练学生工程设计的基本技能,提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。
二、水源工程课程设计的基本要求1.课程设计中应发挥独立思考和独立工作的能力,学会资料的收集、整理、分析和应用;掌握水源工程设计的基本方法和技能;2.水源工程课程设计重点训练学生使用设计规范和设计手册进行取水构筑物设计的能力,计算步骤;3.课程设计不要求对设计方案进行比较,但应对所选用的处理构筑物类型,按其技术特征加以说明;4.使学生在设计计算、制图技能、文字组织等方面得到一次系统的训练。
设计计算说明书要求内容完整,简明扼要,语句通顺,字迹端正;三、设计的注意事项1. 学生应发挥独立思考和独立工作的能力,在教师指导下,按照设计进度按时独立完成设计内容。
2. 按时提交规定的设计图纸和设计计算说明书。
3. 设计过程中不得有抄袭行为,不能让其他人代做设计。
4. 经常与指导教师交流,定期让指导教师检查所做内容;若发现错误,及时修改。
5. 设计中应按照相关设计规范和要求进行设计参数选取和设计。
6.自觉遵守教室使用的相关规则,定期打扫课程设计工作现场的卫生,保持良好的工作环境。
7. 课程设计成果及资料应交系(教研室)资料室收存,不得擅自带离学校。
8. 水源工程课程设计学分和时间安排:水源工程课程设计共5天时间。
时间安排如表1所示。
表1课程设计时间安排表四、设计的内容和任务1. 设计任务:取水构筑物设计计算,绘制图纸。
2.设计内容:水源工程课程设计主要完成以下内容:认真阅读课程设计任务书,弄懂设计意图及设计要求。
《城市水资源与取水工程》课程设计设计说明书目录1《城市水资源与取水工程》课程设计任务书总述Ll设计目的1. 2设计基本资料1.3工作内容及要求2设计依据3取水泵房设计设计的计算及说明1.1取水泵房设计流量3. 2取水泵房设计扬程4选定水泵及电机1.1根据设计流量、扬程确定水泵及其组合4.2电动机型号确定5.3机组基础尺寸确定5吸、压水管路设计和计算5.1吸、压水管路管材、管径的确定。
5.2机组和管道的布置6.3吸、压水管路计算6格栅的设计和计算7泵安装高度的确定和泵房筒体高度计算8附属设备的选择9泵房建筑尺寸的确定10设计心得1《城市水资源与取水工程》课程设计任务书总述本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
设计作品应满足设计任务要求,并符合相关标准和规范。
设计计算过程、设计图纸等力求详尽清晰。
1.1设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
1.2设计基本资料1、近期设计水量8(10)万米3/日,要求远期12(15)万米3/日(不包括水厂自用水) 括号内为23-48号的。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100米。
3、水源洪水位标高为73.2米(1%频率);估水位标高为65. 5米(97%频率);常年平均水位标高为68. 2米。
地面标高70. OOo4、净水厂混合井水面标高为95. 20米,取水泵房到净水厂管道长380 (1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
1.3工作内容及要求本设计的工作内容由两部分组成:①说明说②设计图纸其具体要求如下:①说明书(1)设计任务书(2)总述(3)水泵设计流量及扬程(4)水泵机组选择(5)吸、压水管的设计(6)机组及管路布置(7)泵站内管路的水力计算(8)辅助设备的选择和布置(9)泵站各部分标高的确定(10)泵房平面尺寸确定(H)取水构筑物总体布置草图(包括取水头部和取水泵站)②设计图纸根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水泵房平面图、剖面图及机组大样图,图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
《城市水资源与取水工程》课程设计说明书一、设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
1、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
2、设计基本资料(1)、近期设计水量8万米3/日,要求远期12万米3/日(不包括水厂自用水)。
(2)、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为IOO 米。
(3)、水源洪水位标高为73.2米(1%频率);枯水位标高为65.5 米(97%频率);常年平均水位标高为68.2米。
地面标高70.00。
(4)、净水厂混合井水面标高为95.20米,取水泵房到净水厂管道长380米。
(5)、地区气象资料可根据设计需要由当地气象部门提供。
(6)、水厂为双电源进行。
3、工作内容及要求本设计的工作内容由两部分组成:(1)说明书(2)设计图纸其具体要求如下:说明书:(1)设计任务书(2)总述(3)取水头部设计计算(4)自流管设计计算(5)水泵设计流量及扬程(6)水泵机组选择(7)吸、压水管的设计(8)机组及管路布置(9)泵站内管路的水力计算(10)辅助设备的选择和布置(H)泵站各部分标高的确定(12)泵房平面尺寸确定(13)取水构筑物总体布置草图(包括取水头部和取水泵站)3、设计图纸根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水泵房平面图、剖面图及机组大样图,图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略,在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
二、设计计算1.总述设计一供水能力为近期8万n?/d,远期12万m3∕d的泵房,原水水质符合饮用水规定。
《取水工程》课程设计——30000m3/d地下水水源设计计算书姓名专业班级组别指导教师日期目录一设计任务 (1)二设计计算 (2)1 .取水型式的确定 (2)2 .单井的设计计算 (2)3 .井群的计算 (9)4 .抽水设备的选择 (13)三课设总结 (14)四参考资料 (14)一设计任务1、题目30000m3/d地下取水水源设计计算2、目的培养学生运用所学的水文地质和地下水取水工程的知识,解决实际问题的能力,进一步提高计算、绘图、使用规范、手册和技术资料的基本技能。
3、要求⑴确定取水型式与构造、取水设备,确定井群布置的方案。
⑵计算书要文字简练,字体端正,计算正确,图表清晰美观。
4、资料⑴水源地开采范围长×宽=1350×600⑵地下水流向及水位1.自北向南流动2.静水位:10.00m⑶含水层性质:承压含水层岩性:粗砂夹砾石埋深:52~73m(厚度为21m)渗透系数:K=55.50m/d 影响半径:R=180.5m水质资料:符合《生活饮用水卫生标准》(GB5749-2006)⑷勘探试验井井距:L试=54.59m 井径:D试=300mm⑸抽水试验资料二设计计算1、取水型式的确定管井对含水层的适应能力强,施工机械化程度高,用于开采深层地下水,井深一般在300m以内,最深可达1000m以上。
2、单井的设计计算2.1图解法确定Q-S曲线2.1.1 对1#井抽水数据,首先作出Q=f(S)的图形(图2-1)。
因Q-S不是直线,必须进一步判别。
将试验数据进行如下处理,如表2-1所示,据表中数据可作S=f(Q),lgQ=f(lgS),Q=f(lgS)的图形。
其中lgQ=f(lgS)为直线(见图2-2)。
其余均0为非直线(图形省略),故试验数据符合lgQ=f(lgS)的关系,为幂函数型。
图2-1表2-1图2-2为幂函数型b w s a Q = 将两边取对数,得:w s ba Q lg 1lg lg +=A 和b 可由最小二乘法算得,计算公式如下:122.1038.6122.23831.1733.03lg lg )lg (lg )lg ()(lg 22=-⨯-⨯=•-•-=∑∑∑∑∑Qs Q s N s s N b w w w w085.13353.1122.11462.4lg 1lg lg =⨯-=-=∑∑N s b Q a w则16.1210085.1==a 则有Q —s w 曲线方程:122.116.12w s Q =2.1.2 对2#抽水数据:首先作出Q=f(S)的图形(图2-3)。
取水工程课程设计一、前言本文将针对取水工程课程设计进行详细的探讨和分析。
取水工程是指在河流、湖泊等自然水体中采取一定的工程措施,将水引入到特定的地点,以满足城市生产、生活等方面的需要。
取水工程设计是指根据实际情况和需求,制定出合理的方案和技术措施,确保取水过程中安全、稳定和高效。
二、设计目标在进行取水工程课程设计之前,我们首先需要明确设计目标。
一般来说,取水工程设计应该具备以下几个方面的要求:1.安全可靠:在工程建设过程中,必须考虑各种可能的风险因素,并采取相应的预防措施。
同时,在运行过程中也要时刻关注各种异常情况,并及时进行处理。
2.高效节能:为了提高取水效率并节约能源消耗,在设计过程中应该选用合适的设备和技术,并对其进行优化和改进。
3.环保可持续:作为一项涉及自然资源利用的工程项目,取水工程设计必须考虑环境保护问题,并尽可能减少对环境的影响。
同时,还应该考虑工程的可持续性,确保其长期稳定运行。
三、设计步骤1.确定工程需求:在进行取水工程设计之前,我们需要对实际需求进行分析和评估。
这包括对取水量、取水水质、供水范围等方面进行详细的调查和研究。
2.选定取水点:根据实际情况和需求,确定最合适的取水点位置。
这需要考虑到河流或湖泊的地形、水位变化等因素,并选用合适的技术手段进行勘测和评估。
3.设计引水方案:根据实际情况和需求,制定出合理的引水方案。
这需要考虑到引水管道的长度、直径、材质等因素,并选用合适的泵站和阀门进行控制。
4.设备选型:根据引水方案,选用合适的设备和技术。
这需要考虑到设备性能、能源消耗、维护成本等因素,并对其进行优化和改进。
5.施工管理:在工程建设过程中,需要对施工过程进行全面管理和监督。
这包括对施工进度、质量、安全等方面进行严格的把控。
6.运行维护:在工程建设完成后,需要对其进行定期的运行维护。
这包括对设备、管道、阀门等方面进行检查和维修,并及时处理各种异常情况。
四、设计技术1.引水技术:引水技术是取水工程设计中最为关键的一环。
取水泵站设计说明书总述:1、近期设计水量8万米7日,要求远期12万米3/日(不包括水厂自用水);2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为IOO米;3、水源洪水位标高为73. 2米(K频率);枯水位标高为65. 5米(97%频率);常年平均水位标IWJ为68. 2米。
地面标∣Wj 70. 00米;4、净水厂混合井水面标高为95. 20米,取水泵房到净水厂管道长380米;5、地区气象资料可根据设计需要由当地气象部门提供;6、水厂为双电源进行。
成果:1.取水泵站设计计算说明书2.根据设计计算成果,按工艺设计要求绘制取水泵房平面图、剖面图及机组基础大样图、取水头部平面图及剖面图,图中绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高和材料表1.设计流量的确定和设计扬程估算(1)设计流量Q考虑到输水干管漏损和净化场本身用水,取水用水系数α =1.05,则近期设计流量为Q = 1.05 X8詈=3500m3 / h = O.972m3Is远期设计流量为Q'-12θθ0°= 5250毋 / /7 = iA58m3 /s(2)自流管设计采用远期流量进行计算,本设计采用双自流管从江中取水一条自流管设计流量为:Q,,= 源 = 0729加/s2取经济流速v=1.5m∕s,计算得管径JD= /4x0.729 =0 787,”V π×1.5经查《给排水设计手册》中的钢管水力计算表,选用两条DN900 X 10钢管作为自流管, 查水力计算表得:V = I.15毋/s , 1000/ = 1.63当一条自流管检修时,另一条自流管应通过75%设计流量,即:Qi' = 75%×Q' = 75%X1.4581 / 5 = 1.094, /S查水力计算表得:V = 1.72*/ S , IOOOz = 3.63取水头部水头损失为0. 4m,从取水头部到泵房吸水见的全部水头损:WyZ = LIXo.00363x100 + 0.4 = 0.807〃 (式中Ll 为局部损失加大系数)则吸水间中最高水面标高为73. 2-0. 80=72. 40m,最低水面标高为65. 5-0. 80=64. 70m(3)设计扬程H1)泵所需静扬程HST洪水位时,Hs τ=95. 20-72. 40=22. 80m枯水位时,Hs τ=95. 20-64. 70=30. 50m2)输水干管中的水头损失∑h设采用两条DN900X 10钢管并联作为原水输水干管,当一条输水管检修时,另一条 输水管应通过75%的设计流量(按远期考虑),即:Q 2 = 75%×Q' = 75%× 1.458∕√/5 = 1.094m 3/S查水力计算表得管内流速V = L724/$ , IoOOi = 3.63所以∑h=l. 1X0. 00363X380=1. 52m (式中1. 1为局部损失加大系数)3)泵站内管路中的水头损失粗估为2m,考虑安全水头为2m则泵设计扬程为:估水位时,IU==30. 50+1. 52+2+2=36. 02m洪水位时,H min =22. 80+1. 52+2+2=28. 32m2 .初选泵和电机近期三台 20Sh-13 型泵(Q=0. 43~0. 67m 3∕s, H=40~30m, N=206~246. 5kW, H s =4m, W=2340kg ),两台工作,一台备用。
某城市水源取水工程设计书1. 项目背景和目的本设计书是为某城市水源取水工程编写的,旨在确保城市居民的供水需求得到满足并保障水源的可持续利用。
该工程的目标是通过合理设计和规划,确保城市的水资源得到充分利用,并提供高质量的饮用水。
2. 项目概述2.1 项目地点本项目选址于某城市,该城市位于中国的某个地区。
2.2 项目范围本项目的范围包括以下几个方面:•选取适当的水源,包括河流、湖泊或地下水。
•设计和建造取水工程的各个部分,包括取水口、泵站、管道等。
•确保水源的质量和数量符合城市居民的需求。
•建立监测和管理机制,以确保工程的可持续性和安全性。
2.3 项目目标本项目的主要目标是提供稳定、安全、可靠的饮用水供应,满足城市居民的日常生活和工业用水需求。
具体目标包括:•确保水源的可持续利用,防止过度开采和污染。
•提高水源的质量,确保饮用水符合国家和地方标准。
•增加供水的容量,以适应城市居民的增长和发展需求。
•减少供水系统的漏损和能源消耗,提高系统的效率。
3. 项目设计3.1 水源选择根据某城市的地理特点和水资源分布情况,我们选取了XX河作为主要取水源。
经过调查和研究,确保该河的水质适合作为饮用水源,并具有足够的水量来满足城市居民的需求。
3.2 取水工程设计3.2.1 取水口设计取水口的设计考虑了以下几个因素:•安全性:取水口需要设置防护设施,以防止人和动物进入水源,并确保取水口的安全运行。
•水量控制:通过合理的水流控制装置,确保取水量满足城市居民的需求,并避免对水源的过度开采。
•水质保护:设置过滤装置和防污染设施,确保水源的质量不受外界污染。
3.2.2 泵站设计泵站的设计考虑了以下几个因素:•设备选择:选择适当的泵类别和规格,以满足水源提升和输送的要求。
•泵站布置:合理布置泵站的设备和管道,以确保操作和维护的便利性。
•自动化控制:采用自动化控制系统,实现对泵站的远程监控和操作。
3.2.3 管道设计管道的设计考虑了以下几个因素:•材料选择:选择耐用的管道材料,确保管道的使用寿命和安全性。
山东海阳核电厂循环水取、排水工程取水工程海工构筑物设计说明书共 33 页(5) 中交第一航务工程勘察设计有限公司《山东海阳核电厂循(2008年7月);环水取,排水工程施工招标技术规格书技术规格书》(6) 中交天津港湾工程研究院有限公司《山东海阳核电厂取水明渠波浪水流数学模型试验报告》2008年6月;(7) 中交天津港湾工程研究院有限公司《山东海阳核电厂循环水取,排水海工工程整体物理模型试验》2008年6月;(8) 中交天津港湾工程研究院有限公司《山东海阳核电厂循环水取,排水海工工程防波堤断面物理模型试验》2008年6月;(9) 天津市海岸带工程有限公司《山东海阳核电厂循环水取,排水工程施工招标图纸审查意见》2008年6月;(10) 南京水利科学研究院《山东海阳核电厂循环水取、排水工程干式施工截渗围护设施渗流与稳定数学模型试验要求》(中间资料);(11) 山东海阳核电厂现有的与本工程有关的模型试验,勘察及设计资料。
取水工程海工构筑物的种类、主要尺度及安全等级取水工程的海工建筑物主要包括南防波堤、东防波堤、取水明渠施工围堰、厂区内截渗结构、二期及三期工程取水泵房施工围堰。
根据电厂总体设计要求,取水工程属非核安全物项,按港口工程建筑物设计,但考虑取水防波堤兼有对厂区及核岛配套工程的掩护功能,是核电厂重要的防护性构筑物,其设计标准较一般港口工程适当提高。
南防波堤南防波堤长度为,堤顶高程从堤头到堤根为~,防波堤底部天然泥面标高约为~;设置截渗结构(从堤根到取水明渠施工围堰处)的堤长为,截渗结构的顶标高为。
南防波堤的结构安全等级为一级。
东防波堤东防波堤长度为,堤顶高程为~,防波堤底部天然泥面标高约为~。
东防波堤的结构安全等级为一级。
取水明渠施工围堰取水明渠施工围堰为临时性建筑物,根据工程需要其结构内设截渗结构,其结构的南、北端分别与南防波堤、厂区护堤相接,长度约为,围堰顶标高为;截渗结构的顶标高为。
考虑到施工围堰的重要性,其结构安全等级为三级。
《水资源利用与保护》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《水资源利用与保护》中所获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固和提高,同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8万米3/日,要求远期12万米3/日(不包括水厂自用水)。
2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米(1%频率);估水位标高为65.5米(97%频率);常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米,取水泵房到净水厂管道长380米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
设计流量的确定和扬程的估计。
(1)设计流量Q。
考虑到输水干管漏损和净化场本身用水。
取自用水系数α=1.05则:近期设计流量为Q=1.05*80000/24=3500m^3/h=0.972m^3/s远期设计流量为Q=1.05*12000/24=5250 m^3/h=1.458 m^3/s(2)设计扬程泵的扬程由所需要的静扬程和管道的水头损失。
1,泵的静扬程:由吸水井的水面和净水厂混合井的水面的高程差得到,吸水井的水面高度我们需要知道河水的洪水期和枯水期的水面高度以及自流管的水头损失来得到。
在极端情况下,一条管检修,另外一条管承担75%的流量是时Q`=1.458 m^3/s*0.75=1093.5L/S。
自流管的流速V=Q`/D,我们在Q=1100L/S情况下查得Dg=900,v=1.73,1000i=3.67。
壁厚为10mm时,k=1。
我们选择的钢管为DN900×10的,沿程水头损失为。
H=kil=1*100*3.67/1000=0.367m。
还有格栅进入口和出水口的局部水头损失。
查表得ζ1=0.5,ζ2=1.0,H=(ζ1+ζ2)V^2/(2g)=0.23m。
平板格栅的水头损失为0.1m。
总的水头损失为0.23+0.367+0.1=0.607m。
但是这是自流管,你的流速要达到1.73m/s,通过坡度来实现的我们用谢才公式来V=C(RJ)^0.5来计算。
其中根据曼宁公式C=(1/n)R^(1/6)=59.97。
J=0.0037。
h=100*0.0037=0.37所以最低水位到吸水井的高差为H=0.607+0.37=0.997。
所以泵所需要的静扬程为枯水期:Hst=0.997+29.7=30.697m。
洪水期:Hst=0.997+22=22.997m2.输水干管上的水头损失为。
我们根据输水管的极端情况一条检修一条为承担75%的流量是时Q`=1.458 m^3/s*0.75==1093.5L/S。
输水管的流速一般在:直径小于250mm时,为1.5~2.0m/s。
直径在250~1000mm时,为2.0~2.5m/s;直径大于1000mm时,为2.0~3.0m/s查表得的、Dg=800时v=2.19,1000i=6.85。
厚度为10mm,我们选择的为铸铁管DN=800×10,k=1.0.水头损失为h=kil=1*380*6.85/1000=2.603m3.泵站内的水头损失粗估为2m。
则泵的扬程为:枯水期:H=30.697+2.603+2+2(安全水头)=37.3m洪水期:H=22.997+2.603+2+2(安全水头)=29.6m泵与电机的选择。
我们选择泵的时候必须知道泵的管道特性曲线。
为了是我们的泵满足我们的需求,泵的最大静扬程为Hst=30.697m。
S=h/(Q^2)=5.53。
H=30.697+5.53(Q^2)。
我们知道泵的并联的流量之和并不是简单地叠加。
在流量等于近期0.972m^3/s 和远期的1.458 m^3/s情况下我们所选择的并联后泵都能符合要求。
前期与后期流量之比为2:3。
由于并联泵的数量比较少,所以我们前期为泵站机组为两用一备,后期为三用一备。
在并联时每个泵的流量为0.486m^3/s。
所以单泵工况点的流量是稍微大于0.486m^3/s。
但是无论单个还是都落在高效段内。
我们查表得泵的型号为:20sh-13.。
根据我们所选择的泵,我们的电机选择主要有JS-137-6,JR-137-6,JR-138-6,JS-138-6。
由于为原型地下室。
为了节省开挖量我们选择的是电机和泵的基础尺寸最小的哪一型号的电机,电机选型为JS-137-6。
根据选型,我们可以得到我们泵的基础的尺寸(icon1)。
基础尺寸的确定。
根据泵与电机样本,计算20sh-13的平面尺寸为3960×1450。
机组的总重为2340kg+1900kg=4300kg,W=4330*9.8=42434N机组的深度H可以按照:H=3W/(LBγ)其中L—基础长度,L=3.96m。
B---基础宽度,B=1.45m。
γ---基础所用材料的容重,我们选择的混凝土基础的γ=23520N/M^3.通过计算H=0.98m。
吸水管路与压水管路的计算(1)吸水管已知Q1=1.458/3=0.486 m^3/s, 钢管DN600×10。
采用查表当Q=190L/S的时候Dg=600,V=1.68,1000i=5.72,厚度10mm,K=1 (2)压水管采用:查表当Q=190L/S的时候Dg=500mm。
V=2.41,1000i=14.9厚度10mm,K=1,钢管DN500×10取水头部我们的取水为河床式取水构筑物,根据河流的水质条件我们的取水头部选择箱式取水头部。
(1)在进水孔处设置格栅。
F=Q/(VK1K2)F平格栅的面积Q设计流量V过网速度,一般为0.2-0.6K1格网堵塞后面积减小系数。
K2因为网丝引起的面积减小系数。
我们选择的栅条直径S为10mm,T栅条净距为100mm,K2=T/(T+S)K2=0.91根据计算我们得到面积F=0.729/(0.75*0.5*0.91)=2.136根据90S503格栅设计标准我们选择B1×H1=1500×1900,Fs=2.21的90S321-3型的格栅。
它的B×H=1600×2000,(2)箱式取水头部的宽度和长度的确定我们的取水头部采用淹没式,我们根据格栅的长度我们知道格栅的长为1.6m,两边的角我们取90度,宽取2.6m,那么我们的长为5.4m。
机组与管道布置因为取水泵站为圆形,我们远期泵的机组为四台,所以我们将四台机组两两沿着直径对称布置。
其中两台的转速需要反转。
每台泵上面都有独立的吸水管压水管及其阀门附件。
吸水管上,DN=600闸阀:Z41T-10型明杆楔式闸阀,开启度A/B=0.125时ζ=0.15,90°钢制弯头ζ=1.01偏心渐缩管DN600×500 ζ=0.18可曲挠橡胶接头ζ=0.21吸水喇叭口:我们选择A型D N600×10,D1=680,H=640,ζ=0.1压水管:DN=500蝶阀:D71X型手柄传动对夹式蝶阀全开时ζ=0.15止回阀:HH49X-10型微阻缓闭消声蝶式止回阀ζ=1.8吐出锥管:DN350×500 ζ=0.2145°钢制弯头:ζ=0.48输水管管:DN800×10渐大管DN500×800,ζ=0.0.03钢制斜三通:ζ=0.5蝶阀:D971X(H、F) 开启度为5度ζ=0.24等径丁字管ζ=1.5高程的确定高程的确定我们根据泵的安装高度为核心开始确定的,查表我们知道20sh-13型水泵的允许最大吸上真空高度为4m。
Hss=Hv-H(吸水管路上的水头损失)H(吸水管路上的水头损失)=(ζ1+ζ2+ζ3+ζ4+ζ5)V^2/(2g)+kil闸阀:Z41T-10型明杆楔式闸阀,开启度A/B=0.125时ζ3=0.15,90°钢制弯头ζ2=1.01偏心渐缩管DN600×500 ζ5=0.18可曲挠橡胶接头ζ4=0.21吸水喇叭口:我们选择A型D N600×10,D1=800,H=640,ζ5=0.1泵房的平面尺寸我们不知道所以管线的长度但是我们根据大致估算吸水管的长度不会超过6m。
(ζ1~ζ5为最不利管线上面的1~5阀门或者附件)根据计算我们知道H=(0.15+1.01+0.18+0.21+0.1)1.68^2/19.6+6*1*5.72/1000=0.261m,所以Hss=4-0.261=3.739m,我们取泵的吸水口的轴线高于最低水位3.5m根据开始计算我们知道,河岸的枯水位的高程为65.5m,扣除从河流到吸水井的水头损失0.997m吸水井的最低水面高程为64.503m,吸水井底部水位为62.503泵轴的高程为68.003m泵基础的高程为根据泵轴到基础的高度为0.8m,所以基础高程为67.203m下垫面的高程为67.003m,基础埋深为0.98-0.2=0.78m泵的吸水口的轴线的高程为68.003m,吸水管的高程:67.953m压水管的高程:68.003m输水干管管轴的高程为70-2.4=67.6m洪水位为73.2m,考虑1m的浪高,操作平台的高程为74.2m操作间到顶棚的高度我们取5m,顶棚高武为79.2m最不利管线吸水管路和压水管路水头损失的计算在计算吸水管和压水管的水头损失的时候我们取一条最不利的管线,每台泵的吸水管和压水管的阀门是一样多的,很明显靠近取水泵站墙壁的机组的管线长而且相对于靠近中间的多了更多的弯头和扩大管,所以选择靠近墙壁的机组的压水管和吸水管的管线在上面计算泵的安装高度的时候我们计算了吸水管上的水头损失为0.261m,最不利管线上面的吸水管的水头损失是小于0.261m的,我们取0.261m。
接下来是压水管上的水头损失:我们知道压水管为DN500×10,V=2.41m压水管上局部水头损失:H=(ζ6+ζ7+ζ8+ζ9+ζ10+ζ11+ζ12+ζ13+ζ14+ζ15+ζ16+ζ17)V^2/(2g)蝶阀:D71X型手柄传动对夹式蝶阀全开时ζ7=0.15止回阀:HH49X-10型微阻缓闭消声蝶式止回阀ζ8=1.8吐出锥管:DN350×500 ζ6=0.2145°钢制弯头:ζ9=ζ10=ζ11=0.48渐大管DN500×800,ζ12=0.03钢制斜三通:ζ13=0.5等径丁字管最大ζ14=ζ16=1.5蝶阀:D971X(H、F) 开启度为5度ζ15=ζ17=0.24虽然在压水管后面在连接输水干管时候的管径有所增大流速有所减小,但是我们为了方便计算我们统一使用压水管上的流速来计算H=(0.21+0.15+1.8+0.48*3+0.03+0.5+1.5*2+0.24*2)2.41^2/19.6=2.26m我们取压水管的长度为15m,同样由于DN500×10和DN800×10,k相同而且i稍大,所以为了方便计算H=kil=15*1*14.9/1000=0.224m压水管路水头损失为H=0.224+2.26=2.484m泵站内的水头损失为:H=2.484+0.261=2.745m则泵的扬程为:枯水期:H=30.697+2.603+2.745+2(安全水头)=38.045m洪水期:H=22.997+2.603+2.745+2(安全水头)=30.345m由此我们可以知道我们选择的泵是适合的。
