热敏电阻实验报告及评分标准

热敏电阻温度计设计实验报告热敏电阻温度计设计实验报告引言：温度是我们日常生活中非常重要的一个物理量，它直接影响着我们的生活质量和健康状况。

因此，准确测量温度是科学研究和工程应用中的一个重要问题。

本文将介绍热敏电阻温度计的设计实验，通过实验验证其温度测量的准确性和稳定性。

一、热敏电阻的原理热敏电阻是一种电阻值随温度变化而变化的电阻元件。

其工作原理是基于材料的温度系数，即温度变化会导致材料电阻值的变化。

常见的热敏电阻材料有铂、镍、铜等。

在本实验中，我们选用了铂作为热敏电阻材料。

二、实验装置本实验使用了以下装置和元件：1. 热敏电阻：选用了铂热敏电阻，具有较高的灵敏度和稳定性。

2. 恒流源：为了保证热敏电阻上的电流恒定，我们使用了一个恒流源。

3. 电压表：用于测量热敏电阻两端的电压。

4. 温度控制装置：通过控制加热电流的大小，来控制热敏电阻的温度。

三、实验步骤1. 将热敏电阻连接到恒流源上，并将电压表连接到热敏电阻的两端。

2. 打开恒流源，并调整电流大小，使热敏电阻上的电流保持恒定。

3. 打开温度控制装置，并设置所需的温度。

4. 等待一段时间，直到热敏电阻的温度稳定下来。

5. 使用电压表测量热敏电阻两端的电压，并记录下来。

6. 将温度控制装置的温度调整到其他值，重复步骤4和5。

7. 根据测量结果绘制出热敏电阻的电阻-温度曲线。

四、实验结果与分析根据实验数据，我们绘制了热敏电阻的电阻-温度曲线。

从曲线可以看出，热敏电阻的电阻值随温度的升高而增加。

这符合热敏电阻的特性。

在实验中，我们还发现热敏电阻的灵敏度较高，即单位温度变化引起的电阻变化较大。

这使得热敏电阻在温度测量领域有着广泛的应用。

此外，我们还测试了热敏电阻的稳定性。

通过多次测量同一温度下的电压值，我们发现其变化范围较小，表明热敏电阻具有较好的稳定性。

五、实验误差分析在实验过程中，可能存在一些误差来源，如电流源的漂移、电压表的测量误差等。

这些误差可能会对实验结果产生一定的影响。

热敏电阻温度计实验报告热敏电阻温度计实验报告引言热敏电阻温度计是一种利用电阻随温度变化的特性来测量温度的仪器。

在工业和科学研究中，温度是一个重要的参数，因此温度的准确测量对于许多实验和应用至关重要。

本实验旨在通过使用热敏电阻温度计来测量不同温度下的电阻值，并分析其特性曲线。

实验方法实验中使用的热敏电阻温度计是一种负温度系数（NTC）热敏电阻，其电阻值随温度的升高而下降。

首先，我们将热敏电阻温度计连接到一个恒流源和一个数字多用表。

然后，我们将热敏电阻温度计放置在不同的温度下，例如室温、冰水混合物和沸水中。

在每个温度下，我们记录下热敏电阻温度计的电阻值，并计算出温度与电阻的对应关系。

实验结果根据实验数据，我们绘制出了热敏电阻温度计的特性曲线。

曲线显示出温度和电阻之间的非线性关系。

在低温下，电阻值较高，而在高温下，电阻值较低。

这是由于热敏电阻的材料特性决定的。

随着温度的升高，热敏电阻材料中的载流子增多，导致电阻值的下降。

讨论与分析根据实验结果，我们可以看出热敏电阻温度计的响应速度较快，可以快速反应温度变化。

这使得热敏电阻温度计在许多实际应用中非常有用，例如温度控制系统和温度补偿。

然而，热敏电阻温度计也存在一些局限性。

首先，由于其非线性特性，我们需要进行一定的校准和计算才能获得准确的温度值。

其次，热敏电阻温度计对环境的变化非常敏感，例如湿度和压力的变化可能会影响其测量精度。

此外，我们还可以利用实验数据进行一些额外的分析。

通过拟合实验数据，我们可以得到一个数学模型来描述热敏电阻温度计的特性曲线。

这将有助于我们更准确地预测和计算温度值。

此外，我们还可以比较不同型号和品牌的热敏电阻温度计的性能差异，以选择最适合特定应用的温度计。

结论通过本次实验，我们成功地使用热敏电阻温度计测量了不同温度下的电阻值，并分析了其特性曲线。

热敏电阻温度计是一种常用的温度测量仪器，具有快速响应和较高的测量精度。

然而，我们也需要注意其非线性特性和对环境变化的敏感性。

热敏电阻实验报告————————————————————————————————作者：————————————————————————————————日期：23班 级__光电3班___________ 组 别____第二组_________ 姓 名__邓菊霞___________ 学 号_1110600095_____日 期___2012.11.20____ 指导教师_刘丽峰___【实验题目】 热敏电阻温度特性实验【实验目的】1、研究热敏电阻的温度特性；2、掌握非平衡电桥的工作原理；3、了解半导体温度计的结构及使用方法【实验仪器】直流稳压电源、滑线变阻器、热敏电阻、温度计、电阻箱、微安表、检流计、保温杯、冰块等。

【实验原理】热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC ）和负温度系数热敏电阻器（NTC ）。

热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC ）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC ）在温度越高时电阻值越低，它们同属于半导体器件。

本实验所用的是负温度系数热敏电阻。

负温度系数热敏电阻其电阻－温度关系的数学表达式为：)]T T (B exp[R R n T T 0011-= （1） 式中T R 、0T R 代表温度为T 、0T 时热敏电阻的阻值，n B 为热敏电阻的材料系数（n 代表负电阻温度系数）。

上式是一个经验公式，当测温范围不太大时（＜450℃)，该式成立。

其关系曲线如左图所示。

为便于使用，常取环境温度为25℃作为参考温度（即0T ＝298K ），则负温度系数的热敏电阻的电阻―温度特性可写成：)]T T (B exp[R R n T 02511-= （2）40T R （常为25R ）是热敏电阻的标称电阻，其大小由热敏电阻材料和几何尺寸决定，对于一个确定的热敏电阻，25R 和n B 为常数，可用实验方法求得。

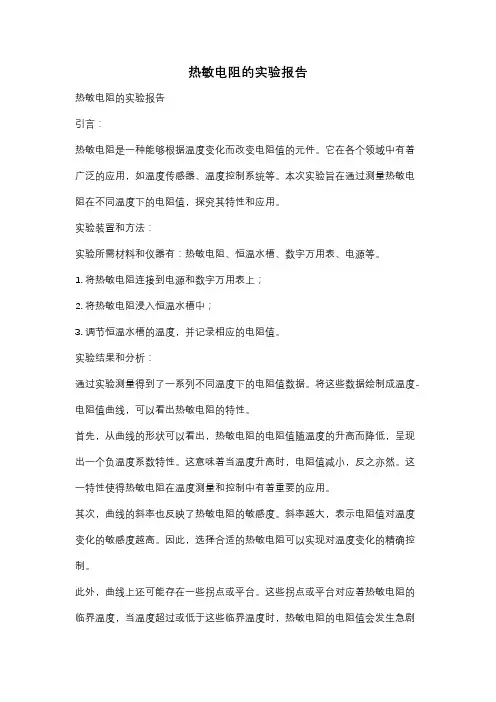

热敏电阻的实验报告热敏电阻的实验报告引言：热敏电阻是一种能够根据温度变化而改变电阻值的元件。

它在各个领域中有着广泛的应用，如温度传感器、温度控制系统等。

本次实验旨在通过测量热敏电阻在不同温度下的电阻值，探究其特性和应用。

实验装置和方法：实验所需材料和仪器有：热敏电阻、恒温水槽、数字万用表、电源等。

1. 将热敏电阻连接到电源和数字万用表上；2. 将热敏电阻浸入恒温水槽中；3. 调节恒温水槽的温度，并记录相应的电阻值。

实验结果和分析：通过实验测量得到了一系列不同温度下的电阻值数据。

将这些数据绘制成温度-电阻值曲线，可以看出热敏电阻的特性。

首先，从曲线的形状可以看出，热敏电阻的电阻值随温度的升高而降低，呈现出一个负温度系数特性。

这意味着当温度升高时，电阻值减小，反之亦然。

这一特性使得热敏电阻在温度测量和控制中有着重要的应用。

其次，曲线的斜率也反映了热敏电阻的敏感度。

斜率越大，表示电阻值对温度变化的敏感度越高。

因此，选择合适的热敏电阻可以实现对温度变化的精确控制。

此外，曲线上还可能存在一些拐点或平台。

这些拐点或平台对应着热敏电阻的临界温度，当温度超过或低于这些临界温度时，热敏电阻的电阻值会发生急剧变化。

这种特性使得热敏电阻在温度保护和报警系统中起到重要作用。

应用实例：1. 温度传感器：热敏电阻可以用来测量环境温度，例如室内温度、液体温度等。

通过将热敏电阻与电路连接，可以将电阻值转换为电压或电流信号，从而实现温度的准确测量。

2. 温度控制系统：热敏电阻可以与温度控制器相结合，实现对温度的自动控制。

当温度超过或低于设定的阈值时，热敏电阻的电阻值会发生变化，从而触发控制器采取相应的控制措施，如启动或关闭冷却装置。

3. 温度报警系统：热敏电阻可以用于监测温度变化并触发报警。

当温度超过或低于设定的警戒值时，热敏电阻的电阻值会发生突变，从而触发报警装置，提醒人们采取相应的措施。

结论：通过本次实验，我们深入了解了热敏电阻的特性和应用。

实验题目：用热敏电阻测量温度实验目的：了解热敏电阻的电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法，学习坐标、曲线改直的技巧和用异号法消除零点误差等方法。

实验原理：1、半导体热敏电阻的电阻-温度特性某些金属氧化物半导体（如：Fe 3O 4、MgCr 2O 4等）的电阻与 温度关系满足式（1）：TBT e R R ∞= （1） 金属的电阻与温度的关系满足（2）：)](1[1212t t a R R t t -+= （2）根据定义，电阻的温度系数可由式（3）来决定：dtdR R a tt 1=（3）两种情况的电阻温度曲线如又图（1）图（2）所示。

热敏电阻的电阻-温度特性与金属的电阻-温度特性比较，有 三个特点：（1） 热敏电阻的电阻-温度特性是非线性的（呈指数下降），而金属的电阻-温度特性是线性的。

（2） 热敏电阻的阻值随温度的增加而减小，因此温度系数是负的（2TB a ∝）。

金属的温度系数是正的（dt dR a /∝）。

（3） 半导体电阻对温度变化的反应比金属电阻灵敏得多。

这些差异的产生是因为当温度升高时，原子运动加剧，对金属中自由电子的运动有阻碍作用，故金属的电阻随温度的升高而呈线性缓慢增加；而在半导体中是靠空穴导电，当温度升高时，电子运动更频繁，产生更多的空穴，从而促进导电。

2、惠斯通电桥的工作原理原理图如右图所示：若G 中检流为0，则B 和D 等势，故此时021R R R R x =，在检流计的灵敏度范围内得到R x 的值。

当B 和D 两点电位相等时，G 中无电流通过，电桥便达到了平衡。

平衡时必有021R R R R x =，R 1/R 2和R 0都已知，R x 即可求出。

R 1/R 2称电桥的比例臂。

021R R R R x =是在电桥平衡的条件下推导出来的。

电桥是否平衡是由检流计有无偏转来判断的,而检流计的灵敏度总是有限的。

引入电桥灵敏度S ，定义为：xx R R nS /∆∆=（4）式中ΔR x 指的是在电桥平衡后R x 的微小改变量（实际上待测电阻R x 若不能改变，可通过改变标准电阻R 0来测电桥灵敏度），Δn 越大，说明电桥灵敏度越高，带来的测量误差就越小。

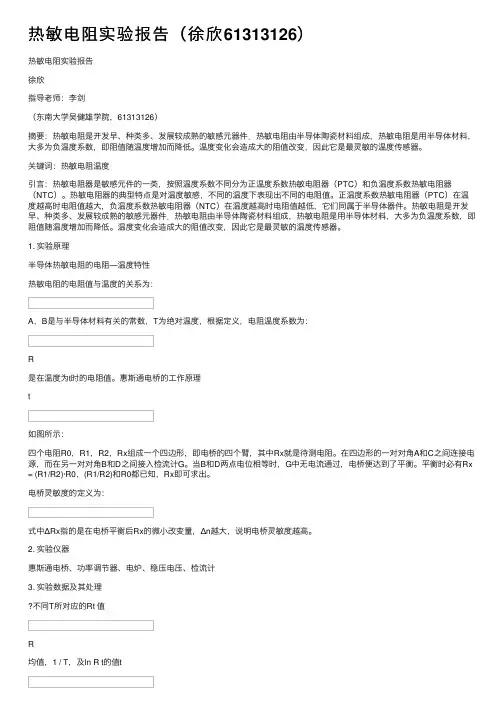

热敏电阻实验报告（徐欣61313126）热敏电阻实验报告徐欣指导⽼师：李剑（东南⼤学吴健雄学院，61313126）摘要：热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻是⽤半导体材料，⼤多为负温度系数，即阻值随温度增加⽽降低。

温度变化会造成⼤的阻值改变，因此它是最灵敏的温度传感器。

关键词：热敏电阻温度引⾔：热敏电阻器是敏感元件的⼀类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC）在温度越⾼时电阻值越⼤，负温度系数热敏电阻器（NTC）在温度越⾼时电阻值越低，它们同属于半导体器件。

热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻是⽤半导体材料，⼤多为负温度系数，即阻值随温度增加⽽降低。

温度变化会造成⼤的阻值改变，因此它是最灵敏的温度传感器。

1. 实验原理半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为：R是在温度为t时的电阻值。

惠斯通电桥的⼯作原理t如图所⽰：四个电阻R0，R1，R2，Rx组成⼀个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的⼀对对⾓A和C之间连接电源，⽽在另⼀对对⾓B和D之间接⼊检流计G。

当B和D两点电位相等时，G中⽆电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微⼩改变量，Δn越⼤，说明电桥灵敏度越⾼。

2. 实验仪器惠斯通电桥、功率调节器、电炉、稳压电压、检流计3. 实验数据及其处理不同T所对应的Rt 值R均值，1 / T，及ln R t的值t4 实验结果：1.热敏电阻的R t-t特性曲线数据点连线作图在图上找到T=50℃所对应的点做切线，可以求得切线的斜率： K=-5.6由此计算出：α=-0.02892.半导体热敏电阻lnR-1/T 线性拟合曲线拟合函数对应的实验函数为T A Rt β+=ln ln ,相应得到A=1.84210-?,=β 2.99310? 最终，根据T e A Rt β?=，得到Rt=1.84210-?T 102.993 e ，3,半导体热敏电阻的α-T 曲线α=2Tβ-4 参考⽂献[1]钱锋、潘⼈培，《⼤学物理实验（修订版）》，北京：⾼等教育出版社，2005年。

热敏电阻实验报告热敏电阻实验报告引言：热敏电阻是一种能够根据温度变化而改变电阻值的器件。

它在许多领域中都有广泛的应用，如温度控制、温度测量等。

本实验旨在通过实际操作和数据采集，探究热敏电阻的特性和应用。

实验材料：- 热敏电阻- 温度计- 电压表- 电流表- 多用途电路板- 电源- 连接线实验步骤：1. 将热敏电阻连接到多用途电路板上，确保连接稳固。

2. 将电源连接到电路板上，注意电压和电流的设定。

3. 通过电压表和电流表，测量热敏电阻在不同温度下的电压和电流数值。

4. 使用温度计，测量不同温度下的环境温度。

5. 记录实验数据，并进行分析和讨论。

实验结果：通过实验数据的采集和分析，我们得到了以下结果：1. 温度与电阻之间的关系：根据实验数据，我们可以观察到热敏电阻的电阻值随着温度的升高而减小。

这是因为热敏电阻的电阻值与温度呈负相关关系。

随着温度的升高，热敏电阻内部的电阻材料的电阻率会发生变化，从而导致整体电阻值的变化。

2. 热敏电阻的灵敏度：通过实验数据的比较，我们可以计算出热敏电阻的灵敏度。

灵敏度是指单位温度变化引起的电阻变化。

我们可以通过计算电阻的变化率来得到灵敏度的数值。

实验结果表明，热敏电阻的灵敏度较高，能够对温度变化做出较为敏感的响应。

3. 热敏电阻的应用：热敏电阻在许多领域中都有广泛的应用。

其中一个典型的应用是温度控制。

通过将热敏电阻与其他电子元件结合，可以实现温度的自动控制。

例如，我们可以将热敏电阻与风扇控制电路相连，当环境温度升高时，热敏电阻的电阻值减小，从而触发风扇启动，以降低温度。

结论：通过本次实验，我们深入了解了热敏电阻的特性和应用。

热敏电阻在温度测量和控制方面具有重要的作用，能够提供准确的温度信息，并实现温度的自动调节。

热敏电阻的灵敏度较高，对温度变化具有敏感性。

在今后的实际应用中，我们可以根据热敏电阻的特性，设计出更加智能和高效的温度控制系统。

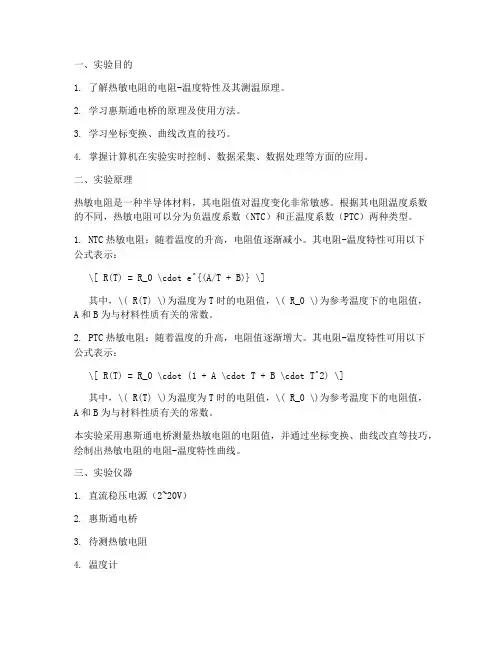

一、实验目的1. 了解热敏电阻的电阻-温度特性及其测温原理。

2. 学习惠斯通电桥的原理及使用方法。

3. 学习坐标变换、曲线改直的技巧。

4. 掌握计算机在实验实时控制、数据采集、数据处理等方面的应用。

二、实验原理热敏电阻是一种半导体材料，其电阻值对温度变化非常敏感。

根据其电阻温度系数的不同，热敏电阻可以分为负温度系数（NTC）和正温度系数（PTC）两种类型。

1. NTC热敏电阻：随着温度的升高，电阻值逐渐减小。

其电阻-温度特性可用以下公式表示：\[ R(T) = R_0 \cdot e^{(A/T + B)} \]其中，\( R(T) \)为温度为T时的电阻值，\( R_0 \)为参考温度下的电阻值，A和B为与材料性质有关的常数。

2. PTC热敏电阻：随着温度的升高，电阻值逐渐增大。

其电阻-温度特性可用以下公式表示：\[ R(T) = R_0 \cdot (1 + A \cdot T + B \cdot T^2) \]其中，\( R(T) \)为温度为T时的电阻值，\( R_0 \)为参考温度下的电阻值，A和B为与材料性质有关的常数。

本实验采用惠斯通电桥测量热敏电阻的电阻值，并通过坐标变换、曲线改直等技巧，绘制出热敏电阻的电阻-温度特性曲线。

三、实验仪器1. 直流稳压电源（2~20V）2. 惠斯通电桥3. 待测热敏电阻4. 温度计5. 计算机及数据采集软件四、实验步骤1. 将待测热敏电阻接入惠斯通电桥的Rx端。

2. 设置稳压电源的输出电压，调节温度计，使温度逐渐升高。

3. 在不同温度下，读取电桥的输出电压值，并记录对应的温度值。

4. 将实验数据输入计算机，进行坐标变换、曲线改直等处理。

5. 绘制热敏电阻的电阻-温度特性曲线。

五、实验结果与分析1. 实验数据：| 温度（℃） | 电阻值（Ω） || -------- | -------- || 20 | 10000 || 30 | 5000 || 40 | 2500 || 50 | 1250 || 60 | 625 |2. 分析：根据实验数据，绘制出热敏电阻的电阻-温度特性曲线。

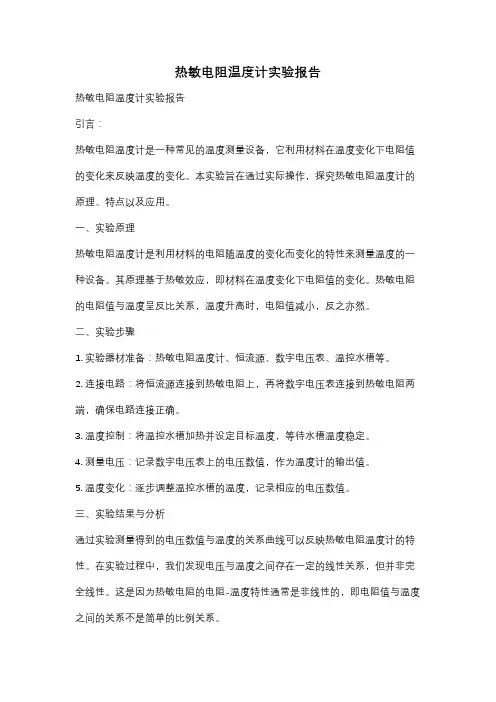

热敏电阻温度计实验报告热敏电阻温度计实验报告引言：热敏电阻温度计是一种常见的温度测量设备，它利用材料在温度变化下电阻值的变化来反映温度的变化。

本实验旨在通过实际操作，探究热敏电阻温度计的原理、特点以及应用。

一、实验原理热敏电阻温度计是利用材料的电阻随温度的变化而变化的特性来测量温度的一种设备。

其原理基于热敏效应，即材料在温度变化下电阻值的变化。

热敏电阻的电阻值与温度呈反比关系，温度升高时，电阻值减小，反之亦然。

二、实验步骤1. 实验器材准备：热敏电阻温度计、恒流源、数字电压表、温控水槽等。

2. 连接电路：将恒流源连接到热敏电阻上，再将数字电压表连接到热敏电阻两端，确保电路连接正确。

3. 温度控制：将温控水槽加热并设定目标温度，等待水槽温度稳定。

4. 测量电压：记录数字电压表上的电压数值，作为温度计的输出值。

5. 温度变化：逐步调整温控水槽的温度，记录相应的电压数值。

三、实验结果与分析通过实验测量得到的电压数值与温度的关系曲线可以反映热敏电阻温度计的特性。

在实验过程中，我们发现电压与温度之间存在一定的线性关系，但并非完全线性。

这是因为热敏电阻的电阻-温度特性通常是非线性的，即电阻值与温度之间的关系不是简单的比例关系。

四、实验误差与改进在实验过程中，可能会遇到一些误差，如温度控制不准确、电路接触不良等。

为了减小误差，可以采取以下改进措施：1. 提高温度控制的精度，使用更为准确的温控设备。

2. 仔细检查电路连接，确保接触良好，避免电阻值的测量误差。

3. 多次重复实验，取平均值，以减小随机误差的影响。

五、应用与展望热敏电阻温度计在实际应用中具有广泛的用途。

例如，在家电中，热敏电阻温度计常用于空调、冰箱等设备的温度控制，保证设备在适宜的温度范围内工作。

在工业领域，热敏电阻温度计也被广泛应用于各种生产过程的温度监测与控制中。

未来，随着科技的不断进步，热敏电阻温度计的精度和稳定性将进一步提高。

同时，热敏电阻温度计的应用范围也将扩大，涉及更多领域。

大学物理热敏电阻实验报告大学物理热敏电阻实验报告热敏电阻是阻值对温度变化非常敏感的一种半导体电阻，具有许多独特的优点和用途，在自动控制、无线电子技术、遥控技术及测温技术等方面有着广泛的应用。

本实验通过用电桥法来研究热敏电阻的电阻温度特性，加深对热敏电阻的电阻温度特性的了解。

1、引言热敏电阻是根据半导体材料的电导率与温度有很强的依赖关系而制成的一种器件，其电阻温度系数一般为(-0.003~+0.6)℃-1。

因此，热敏电阻一般可以分为:Ⅰ、负电阻温度系数(简称NTC)的热敏电阻元件常由一些过渡金属氧化物(主要用铜、镍、钴、镉等氧化物)在一定的烧结条件下形成的半导体金属氧化物作为基本材料制成的，近年还有单晶半导体等材料制成。

国产的主要是指MF91~MF96型半导体热敏电阻。

由于组成这类热敏电阻的上述过渡金属氧化物在室温范围内基本已全部电离，即载流子浓度基本上与温度无关，因此这类热敏电阻的电阻率随温度变化主要考虑迁移率与温度的关系，随着温度的升高，迁移率增加，电阻率下降。

大多应用于测温控温技术，还可以制成流量计、功率计等。

Ⅱ、正电阻温度系数(简称PTC)的热敏电阻元件常用钛酸钡材料添加微量的钛、钡等或稀土元素采用陶瓷工艺，高温烧制而成。

这类热敏电阻的电阻率随温度变化主要依赖于载流子浓度，而迁移率随温度的变化相对可以忽略。

载流子数目随温度的升高呈指数增加，载流子数目越多，电阻率越小。

应用广泛，除测温、控温，在电子线路中作温度补偿外，还制成各类加热器，如电吹风等。

2、实验装置及原理【实验装置】FQJⅡ型教学用非平衡直流电桥，FQJ非平衡电桥加热实验装置(加热炉内置MF51型半导体热敏电阻(2.7kΩ)以及控温用的温度传感器)，连接线若干大学物理实验报告大学物理实验报告。

【实验原理】根据半导体理论，一般半导体材料的电阻率和绝对温度之间的关系为式中a与b对于同一种半导体材料为常量，其数值与材料的物理性质有关。

因而热敏电阻的电阻值可以根据电阻定律写为式中为两电极间距离，为热敏电阻的横截面。

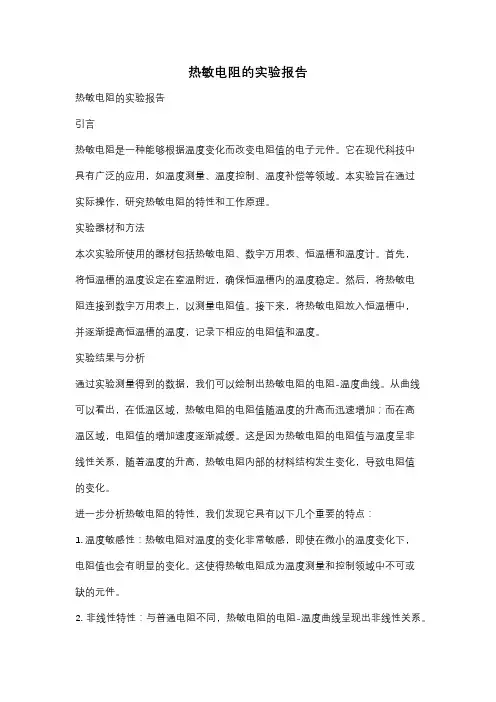

热敏电阻的实验报告热敏电阻的实验报告引言热敏电阻是一种能够根据温度变化而改变电阻值的电子元件。

它在现代科技中具有广泛的应用，如温度测量、温度控制、温度补偿等领域。

本实验旨在通过实际操作，研究热敏电阻的特性和工作原理。

实验器材和方法本次实验所使用的器材包括热敏电阻、数字万用表、恒温槽和温度计。

首先，将恒温槽的温度设定在室温附近，确保恒温槽内的温度稳定。

然后，将热敏电阻连接到数字万用表上，以测量电阻值。

接下来，将热敏电阻放入恒温槽中，并逐渐提高恒温槽的温度，记录下相应的电阻值和温度。

实验结果与分析通过实验测量得到的数据，我们可以绘制出热敏电阻的电阻-温度曲线。

从曲线可以看出，在低温区域，热敏电阻的电阻值随温度的升高而迅速增加；而在高温区域，电阻值的增加速度逐渐减缓。

这是因为热敏电阻的电阻值与温度呈非线性关系，随着温度的升高，热敏电阻内部的材料结构发生变化，导致电阻值的变化。

进一步分析热敏电阻的特性，我们发现它具有以下几个重要的特点：1. 温度敏感性：热敏电阻对温度的变化非常敏感，即使在微小的温度变化下，电阻值也会有明显的变化。

这使得热敏电阻成为温度测量和控制领域中不可或缺的元件。

2. 非线性特性：与普通电阻不同，热敏电阻的电阻-温度曲线呈现出非线性关系。

这意味着在不同温度下，电阻值的变化速率不同，需要根据具体应用进行合适的校准。

3. 温度响应时间：热敏电阻的响应时间较长，即在温度变化后，电阻值需要一定的时间才能稳定下来。

因此，在某些需要快速响应的应用中，可能需要考虑其他更适合的温度传感器。

结论通过本次实验，我们深入了解了热敏电阻的特性和工作原理。

热敏电阻作为一种能够根据温度变化而改变电阻的元件，在温度测量和控制领域发挥着重要的作用。

然而，我们也需要注意到热敏电阻的非线性特性和响应时间，以确保在实际应用中能够得到准确的测量结果。

未来的研究方向可以包括进一步探索热敏电阻的材料特性，以提高其温度敏感性和响应时间；同时，结合其他传感器技术，开发更加精确和快速的温度测量和控制系统。

实验报告(热敏电阻) 实验报告：热敏电阻一、实验目的本实验旨在探究热敏电阻的特性及其在温度测量中的应用。

通过实验，了解热敏电阻的基本原理、构造及特性曲线，掌握热敏电阻的测量方法，为后续应用奠定基础。

二、实验原理热敏电阻是一种利用半导体材料制成的温度传感器。

其电阻值随温度变化而变化，具有灵敏度高、体积小、响应速度快等优点。

热敏电阻的阻值与温度的关系通常呈非线性，因此需要通过实验拟合出其特性曲线。

三、实验步骤1.准备实验器材：数字万用表、热敏电阻、恒温水槽、温度计、不锈钢圆环、导线若干。

2.将热敏电阻悬挂在不锈钢圆环上，保持与水充分接触。

3.将导线连接到数字万用表和热敏电阻上，确保连接稳定。

4.将数字万用表调整到电阻测量模式，测量热敏电阻在不同温度下的阻值。

5.同时使用温度计记录水槽中的温度。

6.改变水槽中的温度，重复步骤4和5，获取多组数据。

7.利用Excel等数据处理软件，绘制热敏电阻的特性曲线。

四、实验结果及分析实验数据如下表所示：Excel绘制特性曲线，可以发现阻值与温度之间的关系呈现出明显的非线性关系。

这一结果符合热敏电阻的基本特性，为其在实际应用中的温度补偿提供了依据。

五、实验结论通过本实验，我们了解了热敏电阻的基本原理和特性。

实验结果表明，热敏电阻的阻值随温度的升高而降低，且呈现出明显的非线性关系。

这一特性使得热敏电阻在温度测量领域具有广泛的应用前景，例如体温测量、环境温度监测等。

在实际应用中，可以根据需要对热敏电阻进行选择和配置，以满足不同精度和范围的温度测量需求。

此外，本实验还提供了热敏电阻在实际应用中的一种测量方法，为后续相关研究提供了参考。

六、实验建议与展望本实验对热敏电阻的特性进行了初步探究，但在实验过程中发现一些问题值得进一步探讨和研究：1.在实验过程中，我们发现热敏电阻的阻值会随着温度的变化而发生漂移。

这可能会对实验结果产生一定的影响。

未来可以进一步研究如何减小热敏电阻阻值的漂移，提高测量的准确性。

热敏电阻特性研究实验报告热敏电阻特性研究实验报告引言：热敏电阻是一种能够根据温度的变化而改变电阻值的材料。

它在许多领域中都有广泛的应用，比如温度控制、温度测量和温度补偿等。

本实验旨在研究热敏电阻的特性，并探究其在不同温度下的电阻变化规律。

实验方法：首先，我们准备了一台温度控制装置和一根热敏电阻。

将热敏电阻与电路连接，然后将其放置在温度控制装置中。

通过改变温度控制装置的设置，我们可以控制热敏电阻所处的温度。

实验过程：我们首先将温度控制装置的温度设置为室温，然后记录下此时热敏电阻的电阻值。

接下来，我们逐渐提高温度，每隔10摄氏度记录一次热敏电阻的电阻值。

当温度达到100摄氏度时，我们停止了温度的升高，并记录下此时的电阻值。

实验结果：根据我们的实验数据，我们可以得到一个电阻-温度曲线。

从图表中可以看出，在低温下，热敏电阻的电阻值相对较高。

随着温度的升高，电阻值逐渐下降。

当温度达到一定值后，电阻值开始急剧下降，直至趋近于零。

这是因为在高温下，热敏电阻的电阻值受到温度的极大影响，导致电阻值几乎为零。

讨论：热敏电阻的这种特性使其在温度测量和控制中非常有用。

通过测量热敏电阻的电阻值，我们可以准确地确定所测量的温度。

此外，由于热敏电阻在高温下电阻值接近零，因此它也可以用于过热保护和温度补偿。

例如，在一些电子设备中，热敏电阻可以用于监测电路的温度，当温度过高时，它可以触发保护机制，以防止设备过热而损坏。

结论：通过本次实验，我们研究了热敏电阻的特性，并了解了其在不同温度下的电阻变化规律。

热敏电阻的电阻值随温度的升高而下降，在高温下趋近于零。

这使得热敏电阻在温度测量和控制中具有重要的应用价值。

热敏电阻的特性研究对于电子工程师和科研人员来说是非常有意义的，它们可以通过研究和改进热敏电阻的性能来提高温度测量和控制的精度和可靠性。

热敏电阻温度特性报告
一、实验目的
了解铂热电阻的特性与应用。

二、实验仪器
PT100、水银温度计、万用表、直流稳压电源（2~20V）
三、实验原理
热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。

当温度变化时，感温元件的电阻值随温度而变化，这样就可将变化的电阻值通过测量电路转换电信号，即可得到被测温度。

四、实验内容与步骤
1．打开“直流电源”开关，调节“2~20V直流稳压电源”电位器，使“直流稳压电源”输出为5V。

2．用万用表接至PT100两端，选择“欧姆”“200”档。

3．将“2~20V直流稳压电源”接至“加热器”。

4．将水银温度计放至加热器表面（加热器已固定在平行梁的下悬臂梁背面），加热源温度慢慢上升。

此时可用水银温度计测量加热源表面温度，同时观察PT100输出阻值的变化。

五、实验报告
1.观察并描述PT100的阻值随温度变化而变化的数据。

实验过程中温度计示数大于42℃时，应马上拆掉加热电源。

（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

热敏电阻实验报告班级__光电3班___________ 组别____第二组_________姓名__邓菊霞___________ 学号_1110600095_____日期___2012.11.20____ 指导教师_刘丽峰___【实验题目】热敏电阻温度特性实验【实验目的】1、研究热敏电阻的温度特性；2、掌握非平衡电桥的工作原理；3、了解半导体温度计的结构及使用方法【实验仪器】直流稳压电源、滑线变阻器、热敏电阻、温度计、电阻箱、微安表、检流计、保温杯、冰块等。

敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC ）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC ）在温度越高时电阻值越低，它们同属于半导体器件。

本实验所用的是负温度系数热敏电阻。

负温度系数热敏电阻其电阻－温度关系的数学表达式为：)]TT (B exp[R R nT T11-= （1）式中TR 、0T R 代表温度为T 、0T 时热敏电阻的阻值，nB 为热敏电阻的材料系数（n 代表负电阻温度系数）。

上式是一个经验公式，当测温范围不太大时（＜450℃)，该式成立。

其关系曲线如左图所示。

为便于使用，常取环境温度为25℃作为参考温度（即0T ＝298K ），则负温度系数的热敏电阻的电阻―温度特性可写成：)]TT (B exp[R R nT2511-= （2）T R （常为25R ）是热敏电阻的标称电阻，其大小由热敏电阻材料和几何尺寸决定，对于一个确定的热敏电阻，25R 和nB 为常数，可用实验方法求得。

将（2）式两边取对数，得：)29811(ln ln 25-=-T B R R n T（3）令,298ln ,ln ,125nTB R A R y T x -===则上式可写成： x B A y n+=（4）式中x 、y 可通过测量值T 、TR 求出，利用几组测量值，由图解法或最小乘法可求出参数A 、nB ，从而确定热敏电阻的标称值25R 和材料常数nB 。

热敏电阻的实验报告热敏电阻的实验报告引言：热敏电阻是一种基于材料的电阻随温度变化而变化的传感器。

它在工业、医疗、环境监测等领域有着广泛的应用。

本实验旨在通过测量热敏电阻在不同温度下的电阻值，研究其特性和应用。

实验目的：1. 了解热敏电阻的基本原理和特性；2. 掌握测量热敏电阻的方法和技巧；3. 分析热敏电阻在不同温度下的电阻变化规律。

实验器材：1. 热敏电阻；2. 温度控制装置；3. 多用途电表；4. 电源。

实验步骤：1. 将热敏电阻连接到电路中，确保电路连接正确；2. 使用温度控制装置将温度逐步升高，记录每个温度下的电阻值；3. 将温度逐步降低，同样记录每个温度下的电阻值；4. 根据记录的数据，绘制电阻-温度曲线。

实验结果：通过实验测量，我们得到了热敏电阻在不同温度下的电阻值，并绘制了电阻-温度曲线。

曲线呈现出明显的非线性特性，随着温度的升高，电阻值呈指数增加，而随着温度的降低，电阻值呈指数减小。

这说明热敏电阻对温度的变化非常敏感。

讨论与分析：1. 热敏电阻的特性：热敏电阻的电阻值随温度变化呈非线性关系。

在低温区域，电阻值随温度的升高而迅速增加；在高温区域，电阻值随温度的升高而缓慢增加。

这种特性使得热敏电阻在温度测量和控制中有着广泛的应用。

2. 应用领域：热敏电阻广泛应用于温度测量和控制领域。

例如，在电子设备中，热敏电阻可用于测量芯片的温度，以保证设备正常工作；在空调系统中，热敏电阻可用于控制室内温度，实现自动调节。

3. 热敏电阻的优缺点：热敏电阻具有灵敏度高、响应速度快、结构简单等优点。

然而，热敏电阻也存在一些缺点，如温度响应范围有限、温度漂移等。

因此，在实际应用中需要根据具体需求进行选择。

结论：通过本次实验，我们深入了解了热敏电阻的原理、特性和应用。

通过测量热敏电阻在不同温度下的电阻值，我们观察到了明显的非线性关系，并了解到热敏电阻在温度测量和控制中的重要作用。

热敏电阻作为一种常见的温度传感器，在各行各业都有着广泛的应用前景。

热敏电阻实验测试题总分：100组卷人：系统管理员一、单选题共 5 小题共 20 分1. (4分)箱式电桥中刻度盘示值C =R2/R1，假设当C取值1、测量臂 R 取值4000Ω时电桥平衡，那么待测电阻阻值为（）标准答案：AA. 4000 ΩB. 400.0 ΩC. 40.00 kΩD. 无法判断2. (4分)本实验所用热敏电阻是由对温度非常敏感的（）陶瓷工作体构成的元件。

与一般常用的电阻相比，它有大得多的电阻温度系数值。

标准答案：AA. 半导体B. 绝缘体C. 良导体D. 超导体3. (4分)本实验所用热敏电阻，随着温度t升高，电阻阻值（）。

标准答案：BA. 增加B. 减少C. 先增加后减少D. 先减少后增加4. (4分)电桥箱使用内部检流计时，需按下按钮（），电桥箱使用内带电池时，需按下按钮（）。

标准答案：AA. G，BB. B，GC. G，GD. B，B5. (4分)假设电桥平衡时R0=5000Ω，当R0改变成5500Ω时，检流计指针偏转了2.0格，那么电桥灵敏度为（）。

标准答案：CA. 500B. 250C. 20D. 10二、操作题共 1 小题共 80 分1. (80分)用箱式电桥研究热敏电阻温度特性考题内容：用箱式电桥研究热敏电阻温度特性。

（1）按惠斯通电桥电路原理图，正确连线。

（2）线路连接好以后，将电桥箱上的检流计调零。

（3）B和G按钮按操作顺序判断。

（4）根据电桥灵敏度公式S=△n/(△RX/RX)或S=△n/(△R0/R0)，测量并计算电桥的灵敏度（5）测量热敏电阻阻值与温度对应关系曲线。

（6）记录数据。

初始状态：考察关键点：用箱式电桥研究热敏电阻温度特性。

（1）按惠斯通电桥电路原理图，正确连线。

（2）线路连接好以后，将电桥箱上的检流计调零。

（3）B和G按钮按操作顺序判断。

（4）根据电桥灵敏度公式S=△n/(△RX/RX)或S=△n/(△R0/R0)，测量并计算电桥的灵敏度（5）测量热敏电阻阻值与温度对应关系曲线。

班 级__光电3班___________ 组 别____第二组_________ 姓 名__邓菊霞___________ 学 号_1110600095_____日 期___2012.11.20____ 指导教师_刘丽峰___【实验题目】 热敏电阻温度特性实验【实验目的】1、研究热敏电阻的温度特性；2、掌握非平衡电桥的工作原理；3、了解半导体温度计的结构及使用方法【实验仪器】直流稳压电源、滑线变阻器、热敏电阻、温度计、电阻箱、微安表、检流计、保温杯、冰块等。

)]T T (B exp[R R n T T 0011-= （1） 式中T R 、0T R 代表温度为T 、0T 时热敏电阻的阻值，n B 为热敏电阻的材料系数（n 代表负电阻温度系数）。

上式是一个经验公式，当测温范围不太大时（＜450℃)，该式成立。

其关系曲线如左图所示。

为便于使用，常取环境温度为25℃作为参考温度（即0T ＝298K ），则负温度系数的热敏电阻的电阻―温度特性可写成：)]T T (B exp[R R n T 02511-= （2）0T R （常为25R ）是热敏电阻的标称电阻，其大小由热敏电阻材料和几何尺寸决定，对于一个确定的热敏电阻，25R 和n B 为常数，可用实验方法求得。

将（2）式两边取对数，得：)29811(ln ln 25-=-T B R R n T （3）令,298ln ,ln ,125n T B R A R y T x -===则上式可写成：x B A y n +=（4）式中x 、y 可通过测量值T 、T R 求出，利用几组测量值，由图解法或最小乘法可求出参数A 、n B ，从而确定热敏电阻的标称值25R 和材料常数n B 。

由前面的实验可知，可由箱式惠斯通电桥测得某一温度下的T R 值，当桥路平衡时，热敏电阻的阻值T R =021R R R ，其中21R R 为比例臂值，0R 为调节臂阻值。

如图2所示。

温度t 可由温度计测出，注意：T 为热力学温标，而温度计测得的为摄氏温标。

功能材料—PTC热敏陶瓷制备与性能的综合实验一、实验目的通过实验，使学生加深对“电子信息材料专业方向”中有关基础理论知识的理解。

1.了解PTC热敏陶瓷制备原理及方法2.使学生熟练掌握PTC电阻的测试方法二、实验原理PTC效应与许多因素有关，PTC热敏电阻(正温度系数热敏电阻)是一种具温度敏感性的半导体电阻，一旦超过一定的温度(居里温度) 时，它的电阻值随着温度的升高几乎是呈阶跃式的增高。

也可以说，PTC(positive temperature coefficient) 电阻是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻或材料。

当PTC 陶瓷元件接通电源后，电流将随电压的升高而迅速增加，达到居里温度时，电流达到最大值，这时PTC 陶瓷元件进入PTC 区域，此时当电压继续升高时，由于PTC 陶瓷元件的电阻急剧增大，电流反而减小。

纯BaTiO3陶瓷是良好的绝缘体，是一种优良的陶瓷电容器材料，也是一种典型的钙钛矿型结构的铁电材料。

纯的BaTiO3在常温下几乎是绝缘的，电阻率大于1012Ω•cm，通过不等价取代在BaTiO3中掺杂微量的元素后，会使其性能发生变化，出现PTC效应，并且伴随着室温电阻率的大幅度下降。

制成的钛酸钡基PTC 陶瓷具有较大的正温度系数和开关阻温特性，通过掺杂，它的居里温度可在很宽的范围内(室温～400 ℃) 任意调节，所以，在航空航天、电子信息通讯、自动控制、家用电器、汽车工业、生物技术、能源及交通等领域，它得到了广泛的应用。

钛酸钡基PTC 陶瓷的组成：（1）移峰剂——添加后能够移动居里点（BaTiO3瓷120o C）添加物与主晶相形成固溶体使铁电陶瓷的特性在居里温度处出现的峰值发生移动的现象，称为移峰效应。

居里温度通常满足以下经验公式：t c=t c1(1-x)+t c2x（x-摩尔分数）该添加物称为移峰剂。

PTC 陶瓷中常用钙钛矿型铁电体的移峰剂有两种：钛酸铅、PbTiO3（490℃）、钛酸锶SrTiO3(-250℃)。
