圆形有界磁场问题的分类及解析

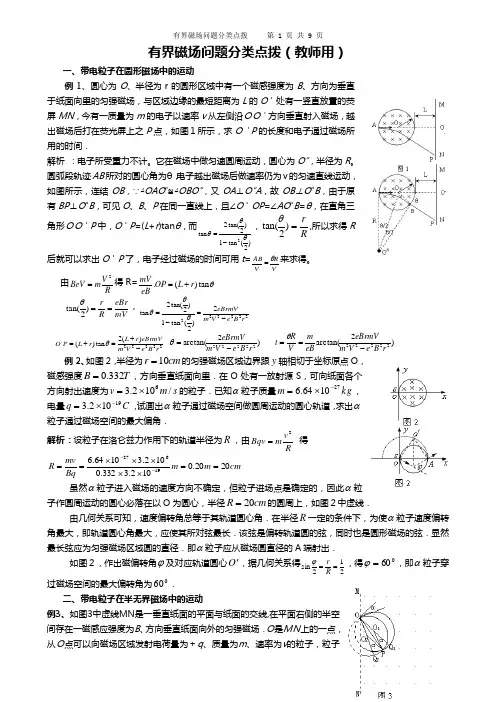

有界磁场问题分类点拨（教师用）一、带电粒子在圆形磁场中的运动例1、圆心为O 、半径为r 的圆形区域中有一个磁感强度为B 、方向为垂直于纸面向里的匀强磁场，与区域边缘的最短距离为L 的O ＇处有一竖直放置的荧屏MN ，今有一质量为m 的电子以速率v 从左侧沿ＯＯ＇方向垂直射入磁场，越出磁场后打在荧光屏上之P 点，如图１所示，求O ＇P 的长度和电子通过磁场所用的时间．解析 ：电子所受重力不计。

它在磁场中做匀速圆周运动，圆心为O ″，半径为R 。

圆弧段轨迹AB 所对的圆心角为θ，电子越出磁场后做速率仍为v 的匀速直线运动， 如图所示，连结OB ，∵△OAO ″≌△OBO ″，又OA ⊥O ″A ，故OB ⊥O ″B ，由于原有BP ⊥O ″B ，可见O 、B 、P 在同一直线上，且∠O ＇OP =∠AO ″B =θ，在直角三角形ＯＯ＇P 中，O ＇P =(L +r )tan θ，而)2(tan 1)2tan(2tan 2θθθ-=，Rr=)2tan(θ,所以求得R 后就可以求出O ＇P 了，电子经过磁场的时间可用t =VR VAB θ=来求得。

由RV m BeV 2=得R=θtan )(.r L OP eBmV +=mV eBr R r ==)2tan(θ，2222222)2(tan 1)2tan(2tan r B e V m eBrmV -=-=θθθ 22222,)(2tan )(r B e V m eBrmV r L r L P O -+=+=θ )2arctan(22222r B e V m eBrmV -=θ )2arctan(22222r B e V m eBrmV eB m V R t -==θ 例2、如图2，半径为cm r 10=的匀强磁场区域边界跟y 轴相切于坐标原点O ，磁感强度T B 332.0=，方向垂直纸面向里．在O 处有一放射源S ，可向纸面各个方向射出速度为s m v /102.36⨯=的粒子．已知α粒子质量kg m 271064.6-⨯=，电量C q 19102.3-⨯=，试画出α粒子通过磁场空间做圆周运动的圆心轨道，求出α粒子通过磁场空间的最大偏角．解析：设粒子在洛仑兹力作用下的轨道半径为R ，由Rv m Bqv 2= 得cm m m Bq mv R 2020.0102.3332.0102.31064.619627==⨯⨯⨯⨯⨯==-- 虽然α粒子进入磁场的速度方向不确定，但粒子进场点是确定的，因此α粒子作圆周运动的圆心必落在以O 为圆心，半径cm R 20=的圆周上，如图２中虚线．由几何关系可知，速度偏转角总等于其轨道圆心角．在半径R 一定的条件下，为使α粒子速度偏转角最大，即轨道圆心角最大，应使其所对弦最长．该弦是偏转轨道圆的弦，同时也是圆形磁场的弦．显然最长弦应为匀强磁场区域圆的直径．即α粒子应从磁场圆直径的A 端射出．如图２，作出磁偏转角ϕ及对应轨道圆心O '，据几何关系得212sin ==R r ϕ，得060=ϕ，即α粒子穿过磁场空间的最大偏转角为060．二、带电粒子在半无界磁场中的运动例3、如图3中虚线MN 是一垂直纸面的平面与纸面的交线,在平面右侧的半空间存在一磁感应强度为B 、方向垂直纸面向外的匀强磁场．Ｏ是ＭＮ上的一点，从Ｏ点可以向磁场区域发射电荷量为＋q 、质量为m 、速率为v 的粒子，粒子射入磁场时的速度可在纸面内各个方向，已知先后射入的两个粒子恰好在磁场中给定的Ｐ点相遇，Ｐ到Ｏ点的距离为Ｌ，不计重力和粒子间的相互作用．(1)求所考察的粒子在磁场中的轨道半径． (2)求这两个粒子从Ｏ点射入磁场的时间间隔．解析：(1) 粒子的初速度与匀强磁场的方向垂直,在洛仑兹力作用下,做匀速圆周运动.设圆半径为Ｒ,则据牛顿第二定律可得：R v m Bqv 2= ,解得Bqmv R =(2)如图３所示，以OP为弦的可以画出两个半径相同的圆，分别表示在Ｐ点相遇的两个粒子的轨道，圆心分别为O 1和O 2，在O 处两个圆的切线分别表示两个粒子的射入方向，它们之间的夹角为α，由几何关系知∠PO 1Q 1=∠PO 2Q 2=α从O 点射入到相遇，粒子在１的路径为半个圆周加P Q 1弧长等于αR ；粒子在２的路径为半个圆周减P Q 2弧长等于αR ．粒子１的运动时间 t 1=21T ＋vR α 粒子２的运动时间 t ２=21T －vR α两个粒子射入的时间间隔△t ＝t 1－t ２＝2vR α由几何关系得R cos 21α=21op =21L ，解得：α=2arccosRL 2 故△t ＝Bqm 4．arc cos mvLBq 2例4、如图4所示，在真空中坐标xoy 平面的0>x 区域内，有磁感强度T B 2100.1-⨯=的匀强磁场，方向与xoy 平面垂直，在x 轴上的)0,10(p 点，有一放射源，在xoy 平面内向各个方向发射速率s m v /100.14⨯=的带正电的粒子，粒子的质量为kg m 25106.1-⨯=，电量为C q 18106.1-⨯=，求带电粒子能打到y 轴上的范围．解析：带电粒子在磁场中运动时有Rv mBqv 2=，则cm m Bq mv R 101.0106.1100.1100.1106.1182425==⨯⨯⨯⨯⨯⨯==---． 如图所示，当带电粒子打到y 轴上方的A 点与P 连线正好为其圆轨迹的直径时，A 点既为粒子能打到y 轴上方的最高点．因cm R Op 10==，cm R AP 202==，则cm OP AP OA 31022=-=．当带电粒子的圆轨迹正好与y 轴下方相切于Ｂ点时，Ｂ点既为粒子能打到y 轴下方的最低点，易得cm R OB 10==．综上，带电粒子能打到y 轴上的范围为：cm y cm 31010≤≤-．三、带电粒子在长方形磁场中的运动例5、如图5，长为L 间距为d 的水平两极板间，有垂直于纸面向里的匀强磁场，磁感强度为B ，两板不带电，现有质量为m ，电量为q 的带正电粒子（重力不计），从左侧两极板的中心处以不同速率v 水平射入，欲使粒子不打在板上，求粒子速率v 应满足什么条件．解析：如图，设粒子以速率1v 运动时，粒子正好打在左极板边缘（图中轨迹１），则其圆轨迹半径为41d R =，又由1211R vm Bqv =得m Bqd v 41=，则粒子入射速率小于1v 时可不打在板上．设粒子以速率2v 运动时，粒子正好打在右极板边缘（图４中轨迹２），由图可得22222)2(d R L R -+=，则其圆轨迹半径为d d L R 44222+=，又由2222R v m Bqv =得mdd L Bq v 4)4(222+=，则粒子入射速率大于2v 时可不打在板上．综上，要粒子不打在板上，其入射速率应满足：mBqd v 4<或mdd L Bq v 4)4(22+>． 例6、长为L 的水平极板间，有垂直纸面向内的匀强磁场，如图6所示，磁感强度为B ，板间距离也为L ，板不带电，现有质量为m ，电量为q 的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度V 水平射入磁场，欲使粒子不打在极板上，可采用的办法是： A ．使粒子的速度V <BqL /4m ；B ．使粒子的速度V >5BqL /4m ；C ．使粒子的速度V >BqL /m ；D ．使粒子速度BqL /4m <V <5BqL /4m解析:由左手定则判得粒子在磁场中间向上偏，而作匀速圆周运动，很明显，圆周运动的半径大于某值r 1时粒子可以从极板右边穿出，而半径小于某值r 2时粒子可从极板的左边穿出，现在问题归结为求粒子能在右边穿出时r 的最小值r 1以及粒子在左边穿出时r 的最大值r 2，由几何知识得：粒子擦着板从右边穿出时，圆心在O 点，有： r 12＝L 2+(r 1-L /2)2得r 1=5L /4， 又由于r 1=mV 1/Bq 得V 1=5BqL /4m ,∴V >5BqL /4m 时粒子能从右边穿出。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手，一做就错．常见问题分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题”．对于这些问题，针对具体类型，抓住关键要素，问题就能迎刃而解，下面举例说明．一、最值问题的解题关键——抓弦长1．求最长时间的问题例1 真空中半径为R=3×10-2m的圆形区域内，有一磁感应强度为B=0.2T的匀强磁场，方向如图1所示一带正电的粒子以初速度v0=106m / s 从磁场边界上直径ab 一端a 点处射入磁场，已知该粒子比荷为q/m=108C / kg ，不计粒子重力，若要使粒子飞离磁场时偏转角最大，其入射时粒子初速度的方向应如何？（以v0与Oa 的夹角 表示）最长运动时间多长？小结：本题涉及的是一个动态问题，即粒子虽然在磁场中均做同一半径的匀速圆周运动，但因其初速度方向变化，使粒子运动轨迹的长短和位置均发生变化，并且弦长的变化一定对应速度偏转角的变化，同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大．2 ．求最小面积的问题例2 一带电质点的质量为m，电量为q，以平行于Ox 轴的速度v从y轴上的a点射人如图3 所示第一象限的区域．为了使该质点能从x轴上的b点以垂直于x轴的速度v 射出，可在适当的地方加一个垂直于xoy平面、磁感应强度为B的匀强磁场．若此磁场仅分布在一个圆形区域内，试求此圆形磁场区域的最小面积，重力忽略不计．小结：这是一个需要逆向思维的问题，而且同时考查了空间想象能力，即已知粒子运动轨迹求所加圆形磁场的位置．解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁场中做匀速圆周运动，所以粒子运动的1 / 4 圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径．上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长．二、汇聚发散问题的解题关键——抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

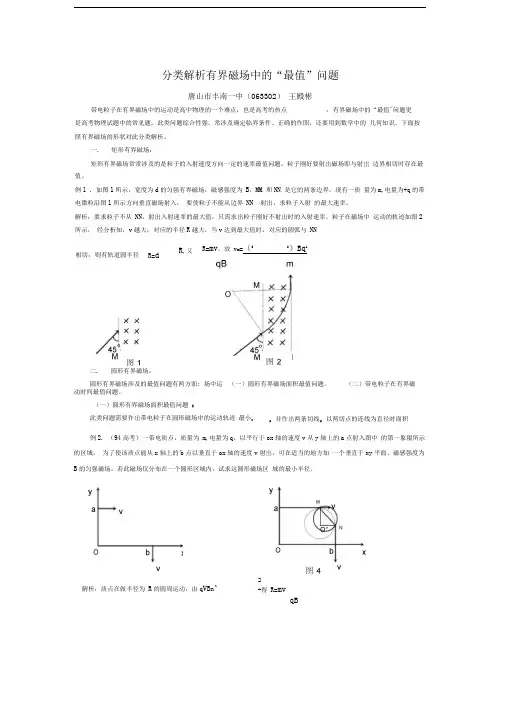

解析：质点在做半径为 R 的圆周运动，由q V Bn^ 2-得 R=mvqB分类解析有界磁场中的“最值”问题唐山市丰南一中（063302） 王殿彬带电粒子在有界磁场中的运动是高中物理的一个难点，也是高考的热点 ，有界磁场中的“最值"问题更是高考物理试题中的常见题，此类问题综合性强，常涉及确定临界条件、正确的作图，还要用到数学中的 几何知识。

下面按照有界磁场的形状对此分类解析。

一. 矩形有界磁场：矩形有界磁场常常涉及的是粒子的入射速度方向一定的速率最值问题，粒子刚好要射岀磁场即与射岀 边界相切时存在最值。

例1 . 如图1所示，宽度为d 的匀强有界磁场，磁感强度为 B ，MM ，和NN ，是它的两条边界。

现有一质 量为m ,电量为+q 的带电微粒沿图1所示方向垂直磁场射入， 要使粒子不能从边界 NN ‘射出，求粒子入射 的最大速率。

解析：要求粒子不从 NN ，射出入射速率的最大值，只需求出粒子刚好不射出时的入射速率。

粒子在磁场中 运动的轨迹如图2所示， 经分析知，v 越大，对应的半径R 越大，当v 达到最大值时，对应的圆弧与 NN二. 圆形有界磁场：圆形有界磁场涉及的最值问题有两方面: 场中运动时间最值问题。

（一）圆形有界磁场面积最值问题 ：此类问题需要作岀带电粒子在圆形磁场中的运动轨迹 最小. 例2. （94高考）一带电质点，质量为 m,电量为q ，以平行于ox 轴的速度v 从y 轴上的a 点射入图中 的第一象限所示的区域， 为了使该质点能从x 轴上的b 点以垂直于ox 轴的速度v 射岀，可在适当的地方加 一个垂直于xy 平面、磁感强度为 B 的匀强磁场。

若此磁场仅分布在一个圆形区域内，试求这圆形磁场区 域的最小半径。

相切，则有轨道圆半径 R=d R,又 （一）圆形有界磁场面积最值问题。

（二）带电粒子在有界磁 ，并作出两条切线，以两切点的连线为直径时面积R=mv ，故 v m =（2 2）Bq d1根据题意，质点在磁场区域中的轨道是半径等于R的一圆周，这段圆弧应与入射方向的速度、岀射方4向的速度相切。

圆形边界磁场知识点总结磁场是指在空间中出现的一种物理现象，是由电荷运动所产生的基本物理场。

在工程和科学应用中，圆形边界磁场是一种常见的磁场形式，它在许多领域中都有广泛的应用。

本文将对圆形边界磁场的相关知识进行总结，包括其定义、性质、计算方法等方面，以便对圆形边界磁场有更深入的了解。

一、圆形边界磁场的定义圆形边界磁场是指由一个或多个电流元在圆形环路内产生的磁场。

在平面上，若电流I在半径为r的圆形环路上均匀分布，则在圆心的磁场大小可以用以下公式表示：\[ B = \frac{\mu_0 I}{2r} \]其中，B代表磁场强度，μ0代表真空磁导率, I代表磁场环路上的电流，r代表圆形环路的半径。

二、圆形边界磁场的性质1. 磁场方向圆形边界磁场有明确的磁场方向。

根据安培定则，磁场环路内部的磁场方向为环路的法向，指向环路内部；环路外部的磁场方向为环路的法向，指向环路外部。

2. 磁场大小圆形边界磁场的大小与环路的半径成反比，与环路上的电流成正比。

当环路的半径越大，磁场强度越小；当环路上的电流越大，磁场强度越大。

3. 磁场分布圆形边界磁场的分布是均匀的，即在圆形环路的内部，磁场大小和方向是均匀分布的。

4. 磁场叠加在多个圆形环路产生的磁场可以叠加。

根据叠加原理，多个圆形环路产生的磁场可以通过矢量合成得到总的磁场。

5. 磁场方向的变化圆形边界磁场的方向与环路上的电流方向有关。

根据右手定则，当电流方向与环路的法向方向相同时，环路内部的磁场方向指向环路内部；当电流方向与环路的法向方向相反时，环路内部的磁场方向指向环路外部。

三、圆形边界磁场的计算方法1. 定义电流元在计算圆形边界磁场时，先需要定义一个电流元，然后再将电流元叠加起来以得到总的磁场。

2. 利用比奥-萨伐尔定律计算磁场比奥-萨伐尔定律是用来计算电流元产生的磁场的公式，可以用来计算圆形边界磁场。

该定律表明，一个长直导线在某一点产生的磁场与该点到导线的距离成反比，与导线上的电流成正比。

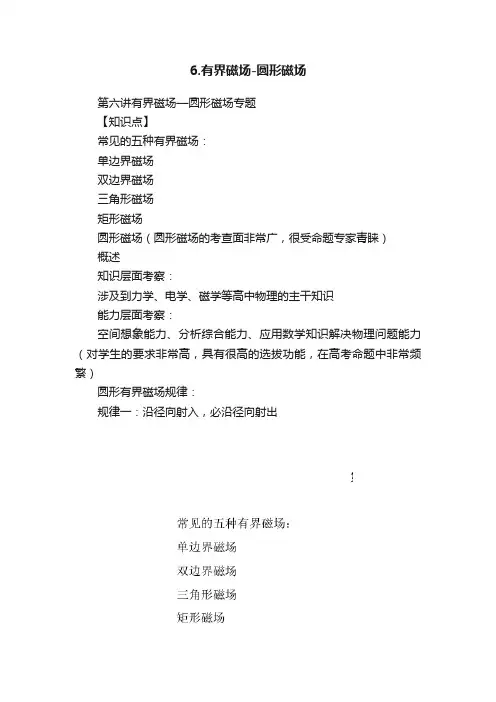

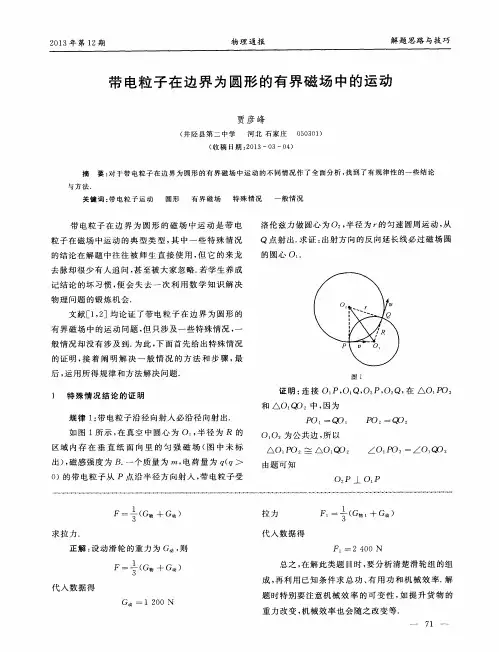

6.有界磁场-圆形磁场第六讲有界磁场—圆形磁场专题【知识点】常见的五种有界磁场：单边界磁场双边界磁场三角形磁场矩形磁场圆形磁场（圆形磁场的考查面非常广，很受命题专家青睐）概述知识层面考察：涉及到力学、电学、磁学等高中物理的主干知识能力层面考察：空间想象能力、分析综合能力、应用数学知识解决物理问题能力（对学生的要求非常高，具有很高的选拔功能，在高考命题中非常频繁）圆形有界磁场规律：规律一：沿径向射入，必沿径向射出如果说入射粒子的入射方向是冲着圆心射入，那么不管粒子从圆边界上哪一个位置射出，它的速度反向延长线必然经过圆心O，证明如上图所示，这一规律在实际中考察比较多。

证明：首先，分析一些粒子的运动。

粒子进去圆形磁场后，仅受洛伦兹力作用，故应做圆周运动！粒子在圆形磁场中完成一个不完整的圆周运动，然后出磁场。

将粒子圆周运动的圆心，入磁场的位置与圆形磁场的圆心三点两两连接，形成一个直角三角形1。

然后再将圆周运动圆心，出磁场的位置与圆形磁场的圆心三点两两连接，形成一个三角形2。

由“边边边”可知，两个三角形全等，故三角形2亦为直角三角形，粒子出磁场时速度沿径向。

证毕！规律二：两圆心连线OO’与两个交点的连线AB 垂直证明：由规律一不难证出规律三：运动速度v 相同，方向不同，弧长越长对应时间越长。

（直径对应的弧是最长的，比如说从A 点射入一个速度大小确定的粒子，方向不确定，当圆磁场的直径为其轨迹对应的弦的时候，对应的圆心角最大，时间最长）规律四：磁聚焦模型平行飞入，定点会聚（原磁场的半径R 和轨迹圆的半径r 相等，如果粒子从圆形磁场的边界平行射入，必将从同一点射出，概况就是平行飞入，定点会聚）磁发散模型定点发射，平行飞出（粒子从磁场边界上同一点射入，入射速度大小确定，方向不定，从圆周上的出射位置不同，但是出射方向是平行的，概括来说就是定点发射，平行飞出）【衡水名师提示】磁会聚和磁发散是两个互逆的过程，以上规律需同学们牢记。

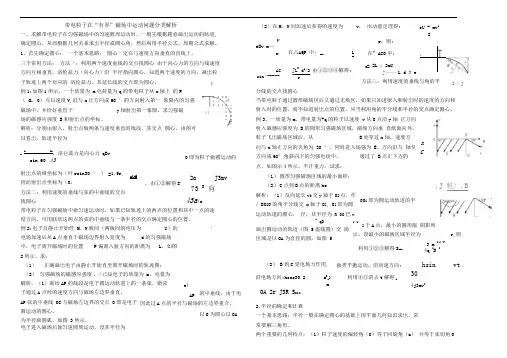

带电粒子在“有界”磁场中运动问题分类解析一、求解带电粒子在匀强磁场中的匀速圆周运动时，一般先根据题意画岀运动的轨迹, 确定圆心，从而根据几何关系求岀半径或圆心角，然后利用半径公式、周期公式求解。

1、首先确定圆心： 一个基本思路： 圆心一定在与速度方向垂直的直线上。

三个常用方法： 方法一：利用两个速度垂线的交点找圆心 由于向心力的方向与线速度方向互相垂直，洛伦兹力（向心力）沿 半径指向圆心，知道两个速度的方向，画岀粒子轨迹上两个对应的 洛伦兹力，其延长线的交点即为圆心。

例1:如图1所示，一个质量为 m 电荷量为q 的带电粒子从x 轴上 的P （ a ，0）点以速度V,沿与x 正方向成60 °的方向射入第一 象限内的匀强磁场中，并恰好垂直于y 轴射岀第一象限。

求匀强磁 场的磁感应强度 B 和射岀点的坐标。

解析：分别由射入、射岀点做两条与速度垂直的线段，其交点 圆心，由图可以看岀，轨道半径为ra2a，洛仑兹力是向心力 qBvsin 60 43射岀点的纵坐标为（叶rsin30 ° ） =1.5r,因此射岀点坐标为（0，方法二：利用速度的垂线与弦的中垂线的交点找圆心带电粒子在匀强磁场中做匀速运动时，如果已知轨迹上的两点的位置和其中一点的速 度方向，可用联结这两点的弦的中垂线与一条半径的交点确定圆心的位置。

例2:电子自静止开始经 M 、N 板间（两板间的电压为 U ）的 厂电场加速后从A 点垂直于磁场边界射入宽度为 d 的匀强磁场中，电子离开磁场时的位置 P 偏离入射方向的距离为L ，如图2所示，求：（1） 正确画岀电子由静止开始直至离开磁场时的轨迹图； （2） 匀强磁场的磁感应强度 .（已知电子的质量为 m ，电量为 解析：（1）联结AP 的线段是电子圆运动轨道上的一条弦，做弦 子通过A 点时的速度方向与磁场左边界垂直，AP 弦的中垂线 OC 与磁场左边界的交点 O 即是电子圆运动的圆心，为半径画圆弧，如图 3所示，电子进入磁场后做匀速圆周运动，设其半径为veBv m —rB= 2L ；2mUJ —— L d Y e方法三：利用速度的垂线与角的平分线的交点找圆心当带电粒子通过圆形磁场区后又通过无场区，如果只知道射入和射岀时的速度的方向和射入时的位置，而不知道射岀点的位置，应当利用角的平分线和半径的交点确定圆心。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手, 分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题” 体类型，抓住关键要素，问题就能迎刃而解，下面举例说明.一、最值问题的解题关键一一抓弦长 1 .求最长时间的问题例1真空中半径为 R=3X 10 m 的圆形区域内，有一磁感应强 度为B=0.2T 的匀强磁场，方向如图 1所示一带正电的粒子以初速 度v o =106m / s 从磁场边界上直径 ab 一端a 点处射入磁场，已知 该粒子比荷为q/m=108c / kg ，不计粒子重力，若要使粒子飞离磁 场时偏转角最大，其入射时粒子初速度的方向应如何？（以V 。

与Oa 的夹角二表示）最长运动时间多长？小结：本题涉及的是一个动态问题， 即粒子虽然在磁场中均做同一半径的匀速圆周运动， 但因其初速度方向变化， 使粒子运动轨迹的长短和位置均发生变化， 并且弦长的变化一定对应速度偏转角的变化， 同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大.2 .求最小面积的问题例2 一带电质点的质量为 m ，电量为q ,以平行于 Ox 轴 的速度v 从y 轴上的a 点射人如图3所示第一象限的区域.为 了使该质点能从 x 轴上的b 点以垂直于x 轴的速度v 射出，可 在适当的地方加一个垂直于 xoy 平面、磁感应强度为 B 的匀强磁场.若此磁场仅分布在一个圆形区域内，试求此圆形磁场区 域的最小面积，重力忽略不计.小结：这是一个需要逆向思维的问题， 而且同时考查了空间想象能力， 即已知粒子运动轨迹求所加圆形磁场的位置.解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁 场中做匀速圆周运动，所以粒子运动的1 /4圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径.上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长. 二、汇聚发散问题的解题关键一一抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律； 规律一：带电粒子从圆形有界磁场边界上某点射入磁场， 如杲圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入 射点的切线方向平行，如甲图所示。

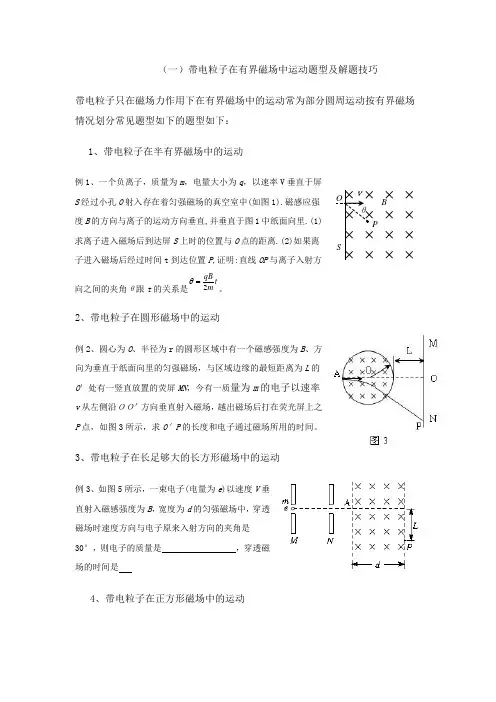

（一）带电粒子在有界磁场中运动题型及解题技巧带电粒子只在磁场力作用下在有界磁场中的运动常为部分圆周运动按有界磁场情况划分常见题型如下的题型如下：1、带电粒子在半有界磁场中的运动例1、一个负离子，质量为m，电量大小为q，以速率V垂直于屏S经过小孔O射入存在着匀强磁场的真空室中(如图1).磁感应强度B的方向与离子的运动方向垂直,并垂直于图1中纸面向里.(1)求离子进入磁场后到达屏S上时的位置与O点的距离.(2)如果离子进入磁场后经过时间t到达位置P,证明:直线OP与离子入射方向之间的夹角θ跟t的关系是tmqB2=θ。

2、带电粒子在圆形磁场中的运动例2、圆心为O、半径为r的圆形区域中有一个磁感强度为B、方向为垂直于纸面向里的匀强磁场，与区域边缘的最短距离为L的O＇处有一竖直放置的荧屏MN，今有一质量为m的电子以速率v从左侧沿ＯＯ＇方向垂直射入磁场，越出磁场后打在荧光屏上之P点，如图3所示，求O＇P的长度和电子通过磁场所用的时间。

3、带电粒子在长足够大的长方形磁场中的运动例3、如图5所示，一束电子(电量为e)以速度V垂直射入磁感强度为B，宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是，穿透磁场的时间是4、带电粒子在正方形磁场中的运动B例4、长为L的水平极板间，有垂直纸面向内的匀强磁场，如图6(缺图)所示，磁感强度为B，板间距离也为L，板不带电，现有质量为m，电量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度V水平射入磁场，A．使粒子的速度V<BqL/4m； B．使粒子的速度V>5BqL/4m；C．使粒子的速度V>BqL/m； D．使粒子速度BqL/4m<V<5BqL/4m。

5、带电粒子在环状磁场中的运动例5、核聚变反应需要几百万度以上的高温，为把高温条件下高速运动的离子约束在小范围内（否则不可能发生核反应），通常采用磁约束的方法（托卡马克装置）。

(1)模型概述带电粒子在有界磁场中的偏转问题一直是高考的热点，此类模型较为复杂，常见的磁场边界有单直线边界、双直线边界、矩形边界和圆形边界等．因为是有界磁场，则带电粒子运动的完整圆周往往会被破坏，可能存在最大、最小面积、最长、最短时间等问题．(2)模型分类 Ⅰ.单直线边界型当粒子源在磁场中，且可以向纸面内各个方向以相同速率发射同种带电粒子时以图8－2－11(甲)中带负电粒子的运动为例．图8－2－11 规律要点 ①最值相切：当带电粒子的运动轨迹小于12圆周且与边界相切时(如图中a 点)，切点为带电粒子不能射出磁场的最值点(或恰能射出磁场的临界点)．②最值相交：当带电粒子的运动轨迹大于或等于12圆周时，直径与边界相交的点(如图8－2－11(甲)中的b 点)为带电粒子射出边界的最远点(距O 最远)．Ⅱ.双直线边界型当粒子源在一条边界上向纸面内各个方向以相同速率发射同一种粒子时，以图8－2－11(乙)中带负电粒子的运动为例．规律要点①最值相切：粒子能从另一边界射出的上、下最远点对应的轨道分别与两直线相切．如图8－2－11(乙)所示．②对称性：过粒子源S 的垂线为ab 的中垂线．在如图(乙)中，a 、b 之间有带电粒子射出，可求得ab ＝22dr －d 2最值相切规律可推广到矩形区域磁场中．Ⅲ.圆形边界(1)圆形磁场区域规律要点 ①相交于圆心：带电粒子沿指向圆心的方向进入磁场，则出磁场时速度矢量的反向延长线一定过圆心，即两速度矢量相交于圆心，如图8－2－12(甲)．②直径最小：带电粒子从直径的一个端点射入磁场，则从该直径的另一端点射出时，磁场区域面积最小．如图8－2－12(乙)所示．(2)环状磁场区域规律要点①径向出入：带电粒子沿(逆)半径方向射入磁场，若能返回同一边界，则一定逆(沿)半径方向射出磁场．②最值相切：当带电粒子的运动轨迹与圆相切时，粒子有最大速度v m 而磁场有最小磁感应强度B .如图8－2－12(丙)．图8－2－12图8－2－13【典例】 如8－2－13所示，两个同心圆，半径分别为r 和2r ，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B .圆心O 处有一放射源，放出粒子的质量为m ，带电量为q ，假设粒子速度方向都和纸面平行．(1)图中箭头表示某一粒子初速度的方向，OA 与初速度方向夹角为60°，要想使该粒子经过磁场第一次通过A 点，则初速度的大小是多少？(2)要使粒子不穿出环形区域，则粒子的初速度不能超过多少？解析 (1)如图所示，设粒子在磁场中的轨道半径为R 1，则由几何关系得R 1＝3r 3，又q v 1B ＝m v 12R 1得v 1＝3Bqr3m.(2)设粒子轨迹与磁场外边界相切时，粒子在磁场中的轨道半径为R 2，则由几何关系有(2r －R 2)2＝R 22＋r 2可得R 2＝3r 4，又q v 2B ＝m v 22R 2，可得v 2＝3Bqr4m故要使粒子不穿出环形区域，粒子的初速度不能超过3Bqr4m. 答案 (1)3Bqr 3m (2)3Bqr4m对应学生用书P140图8－2－141．(2011·海南卷，10改编)如图8－2－14所示空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O 点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力，下列说法正确的是( )．A ．入射速度不同的粒子在磁场中的运动时间一定不同B ．入射速度相同的粒子在磁场中的运动轨迹一定相同C ．在磁场中运动时间相同的粒子，其运动轨迹一定相同D ．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越小解析 带电粒子进入磁场后，在洛伦兹力的作用下做匀速圆周运动，根据q v B ＝m v 2r得轨道半径r ＝m vqB ，粒子的比荷相同．故不同速度的粒子在磁场中运动的轨道半径不同，轨迹不同，相同速度的粒子，轨道半径相同，轨迹相同，故B 正确．带电粒子在磁场中做圆周运动的周期T ＝2πr v ＝2πmqB ，故所有带电粒子的运动周期均相同．若带电粒子从磁场左边界射出磁场，则这些粒子在磁场中运动时间是相同的，但不同速度轨迹不同，故A 、C 错误．根据θt ＝2πT 得θ＝2πT t ，所以t 越长，θ越大，故D 错误． 答案 B 2．(2011·浙江卷，20改编)利用如图8－2－15所示装置可以选择一定速度范围内的带电粒子．图中板MN 上方是磁感应强度大小为B 、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d 和d 的缝，两缝近端相距为L .一群质量为m 、电荷量为q ，具有不同速度的粒子从宽度为2d 的缝垂直于板MN 进入磁场，对于能够从宽度为d 的缝射出的粒子，下列说法正确的是( )．图8－2－15A ．粒子带正电B ．射出粒子的最大速度为2mqB (3d ＋L )C ．保持d 和L 不变，增大B ，射出粒子的最大速度与最小速度之差增大D ．保持d 和B 不变，增大L ，射出粒子的最大速度与最小速度之差增大解析 利用左手定则可判定只有负电荷进入磁场时才向右偏，故选项A 错误．利用q v B ＝m v 2r 知r ＝m v qB ，能射出的粒子满足L 2≤r ≤L ＋3d 2，因此对应射出粒子的最大速度v max ＝qBr maxm＝qB (3d ＋L )2m ，选项B 错误．最小速度v min ＝qBr min m －qBL 2m ，Δv ＝v max －v min ＝3qBd 2m ，由此式可判定选项C 正确，选项D 错误． 答案 C 3．(2011·广东卷，35)如图8－2－16(a)所示，在以O 为圆心，内外半径分别为R 1和R 2的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U 为常量，R 1＝R 0，R 2＝3R 0.一电荷量为＋q ，质量为m 的粒子从内圆上的A 点进入该区域，不计重力．(1)已知粒子从外圆上以速度v 1射出，求粒子在A 点的初速度v 0的大小．(2)若撤去电场，如图8－2－16(b)，已知粒子从OA 延长线与外圆的交点C 以速度v 2射出，方向与OA 延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间．(3)在图8－2－16(b)中，若粒子从A 点进入磁场，速度大小为v 3，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？图8－2－16 解析 (1)根据动能定理，qU ＝12m v 12－12m v 02，所以v 0＝ v 12－2qUm.(2)如图所示，设粒子在磁场中做匀速圆周运动的半径为R ，由几何知识可知R 2＋R 2＝(R 2－R 1)2，解得R ＝2R 0.根据洛伦兹力公式和牛顿第二定律q v 2B ＝m v 22R .解得B ＝m v 2q 2R 0＝2m v 22qR 0.根据公式t T ＝θ2π，2πR ＝v 2T ，q v 2B ＝m v 22R ，解得t ＝T 4＝2πm 4Bq ＝2πm 4×m v 22R 0＝2πR 02v 2.(3)考虑临界情况，如图所示①q v 3B 1′＝m v 32R 0，解得B 1′＝m v 3qR 0，②q v 3B 2′＝m v 322R 0，解得B 2′＝m v 32qR 0，综合得：B ′<m v 32qR 0.答案 (1) v 12－2qU m (2)2m v 22qR 0 2πR 02v 2 (3)m v 32qR 0图8－2－174．(2011·课标全国卷，25)如图8－2－17所示，在区域Ⅰ(0≤x ≤d )和区域Ⅱ(d <x ≤2d )内分别存在匀强磁场，磁感应强度大小分别为B 和2B ，方向相反，且都垂直于Oxy 平面．一质量为m 、带电荷量q (q >0)的粒子a 于某时刻从y 轴上的P 点射入区域Ⅰ，其速度方向沿x 轴正向．已知a 在离开区域Ⅰ时，速度方向与x 轴正向的夹角为30°；此时，另一质量和电荷量均与a 相同的粒子b 也从P 点沿x 轴正向射入区域Ⅰ，其速度大小是a 的13.不计重力和两粒子之间的相互作用力．求：(1)粒子a 射入区域Ⅰ时速度的大小；(2)当a 离开区域Ⅱ时，a 、b 两粒子的y 坐标之差．解析 (1)设粒子a 在Ⅰ内做匀速圆周运动的圆心为C (在y 轴上)．半径为R a 1，粒子速率为v a ，运动轨迹与两磁场区域边界的交点为P ′，如图所示．由洛伦兹力公式和牛顿第二定律得q v a B ＝m v a2R a 1①由几何关系得∠PCP ′＝θ②R a 1＝d sin θ ③ 式中，θ＝30°，由①②③式得v a ＝2dqB m④(2)设粒子a 在Ⅱ内做圆周运动的圆心为O a ，半径为R a 2，射出点为P a (图中未画出轨迹)，∠P ′O a P a ＝θ′.由洛伦兹力公式和牛顿第二定律得q v a (2B )＝m v a 2R a 2⑤由①⑤式得R a 2＝R a 12⑥C 、P ′和O a 三点共线，且由⑥式知O a 点必位于x ＝32d ⑦的平面上．由对称性知，P a 点与P ′点纵坐标相同，即 y Pa ＝R a 1cos θ＋h ⑧ 式中，h 是C 点的y 坐标．设b 在Ⅰ中运动的轨道半径为R b 1，由洛伦兹力公式和牛顿第二定律得q ⎝⎛⎭⎫v a 3B ＝m R b 1⎝⎛⎭⎫v a32⑨当a 到达P a 点时，b 位于P b 点，转过的角度为α.如果b 没有飞出Ⅰ，则t T a 2＝θ′2π⑩t T b 1＝α2π⑪ 式中，t 是a 在区域Ⅱ中运动的时间，而T a 2＝2πR a 2v a⑫T b 1＝2πR b 1v a 3⑬由⑤⑨⑩⑪⑫⑬式得α＝30°⑭由①③⑨⑭式可见，b 没有飞出Ⅰ.P b 点的y 坐标为 y Pb ＝R b 1(2＋cos α)＋h ⑮由①③⑧⑨⑭⑮式及题给条件得，a 、b 两粒子的y 坐标之差为y Pa －y Pb ＝23(3－2)d ⑯答案 (1)2dqB m (2)23(3－2)d第3讲 带电粒子在复合场中的运动对应学生用书P141复合场 复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在．从场的复合形式上一般可分为如下四种情况：①相邻场；②重叠场；③交替场；④交变场.带电粒子在复合场中的运动分类 1.静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动． 2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运电场磁场同区域应用实例装置 原理图 规律速度选择器若q v0B＝Eq，即v0＝EB，粒子做匀速直线运动磁流体发电机等离子体射入，受洛伦兹力偏转，使两极板带正、负电，两极电压为U时稳定，qUd＝q v0B，U＝v0Bd电磁流量计UD q＝q v B所以v＝UDB所以Q＝v S＝UDBπ⎝⎛⎭⎫D22质谱仪、回旋加速器《见第2讲》温馨提示复合场中重力是否考虑的三种情况(1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略．而对于一些实际物体，如带电小球、液滴、金属块等，一般应考虑其重力．(2)在题目中明确说明的按说明要求是否考虑重力．(3)不能直接判断是否考虑重力的，在进行受力分析与运动分析时，要由分析结果确定是否考虑重力．图8－3－11．如图8－3－1是磁流体发电机的原理示意图，金属板M、N正对着平行放置，且板面垂直于纸面，在两板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时，下列说法中正确的是()．①N板的电势高于M板的电势②M板的电势高于N板的电势③R中有由b向a方向的电流④R中有由a向b方向的电流A．①②B．③④C．②④D．①③解析本题考查洛伦兹力的方向的判断，电流形成的条件等知识点．根据左手定则可知正电荷向上极板偏转，负电荷向下极板偏转，则M板的电势高于N板的电势．M板相当于电源的正板，那么R中有由a向b方向的电流．答案 C图8－3－22．如图8－3－2所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r相同，则它们一定具有相同的()．A．动能B．质量C．电荷量D．比荷答案 D图8－3－33．(2012·南昌高三调研)某空间存在水平方向的匀强电场(图中未画出)，带电小球沿如图8－3－3所示的直线斜向下由A点沿直线向B点运动，此空间同时存在由A指向B的匀强磁场，则下列说法正确的是()．A．小球一定带正电B．小球可能做匀速直线运动C．带电小球一定做匀加速直线运动D．运动过程中，小球的机械能减少解析本题考查带电体在复合场中的运动问题．由于重力方向竖直向下，空间存在磁场，且直线运动方向斜向下，与磁场方向相同，故不受磁场力作用，电场力必水平向右，但电场具体方向未知，故不能判断带电小球的电性，选项A错误；重力和电场力的合力不为零，故不是匀速直线运动，所以选项B错误；因为重力与电场力的合力方向与运动方向相同，故小球一定做匀加速运动，选项C正确；运动过程中由于电场力做正功，故机械能增大，选项D错误．答案 C4．如图8－3－4所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB，CD 的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为＋q的粒子(不计重力)从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．(1)请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；(2)求匀强磁场的磁感应强度B；(3)求金属板间的电压U的最小值．图8－3－4解析 (1)轨迹如图所示v ＝v 0cos 45°＝2v 0(2)粒子在匀强磁场中做匀速圆周运动设其轨道半径R ，由几何关系可知R ＝dsin 45°＝2dq v B ＝m v 2R 解得B ＝m v 0qd(3)粒子进入板间电场至速度减为零的过程，由动能定理有－qU ＝0－12m v 2 解得U ＝m v 02q. 答案 (1)轨迹见解析图2v 0 (2)m v 0qd (3)m v 02q对应学生用书P142考点一 带电粒子在分离复合场中的运动 “电偏转”和“磁偏转”的比较垂直进入磁场(磁偏转)垂直进入电场(电偏转)情景图受力F B ＝q v 0B 大小不变，方向总指向圆心，方向变化，F B 为变力 F E ＝qE ，F E 大小、方向不变，为恒力运动规律匀速圆周运动r ＝m v 0Bq ，T ＝2πmBq类平抛运动v x ＝v 0，v y ＝Eqmt x ＝v 0t ，y ＝Eq2mt 2续表运动时间 t ＝θ2πT ＝θm Bq t ＝Lv 0，具有等时性 动能不变变化【典例1】 在竖直平面内，图8－3－5以虚线为界分布着如图8－3－5所示的匀强电场和匀强磁场，其中匀强电场的方向竖直向下，大小为E ；匀强磁场的方向垂直纸面向里，磁感应强度大小为B .虚线与水平线之间的夹角为θ＝45°，一个带负电荷的粒子在O 点以速度v 0水平射入匀强磁场，已知带电粒子所带的电荷量为q ，质量为m (重力忽略不计，电场、磁场区域足够大)．求：(1)带电粒子第1次通过虚线时距O 点的距离；(2)带电粒子从O 点开始到第3次通过虚线时所经历的时间； (3)带电粒子第4次通过虚线时距O 点的距离．解析 带电粒子运动的轨迹如图所示(1)据q v 0B ＝m v 02r 得r ＝m v 0qB ，又由几何知识可知：d 1＝2r ，解得d 1＝2m v 0qB.(2)在磁场中运动时间为t 1＝T 4＝πm2qB在电场中a ＝qEm运动时间为t 2＝2v 0a ＝2m v 0qE再一次在磁场中运动t 3＝3πm2qB，所以总时间t ＝2πm qB ＋2m v 0qE.(3)再次进入电场中从C 到D 做类平抛运动(如图所示) x ＝v 0t 4，y ＝at 422，x ＝y ，得x ＝2m v 02qE所以距O 点距离为Δd ＝2d 1－2x ＝22m v 0qB －22m v 02qE.答案 (1)2m v 0qB (2)2πm qB ＋2m v 0qE (3)22m v 0qB －22m v 02qE——解决带电粒子在分离复合场中运动问题的思路方法【变式1】在如图8－3－6所示的空图8－3－6间坐标系中，y 轴的左侧有一匀强电场，场强大小为E ，场强方向与y 轴负方向成30°，y 轴的右侧有一垂直纸面向里的匀强磁场，磁感应强度为B (未画出)．现有一质子在x 轴上坐标为x 0＝10 cm 处的A 点，以一定的初速度v 0第一次沿x 轴正方向射入磁场，第二次沿x 轴负方向射入磁场，回旋后都垂直于电场方向射入电场，最后又进入磁场．求：(1)质子在匀强磁场中的轨迹半径R ； (2)质子两次在磁场中运动时间之比；(3)若第一次射入磁场的质子经电场偏转后，恰好从第二次射入磁场的质子进入电场的位置再次进入磁场，试求初速度v 0和电场强度E 、磁感应强度B 之间需要满足的条件．解析 (1)质子两次运动的轨迹如图所示，由几何关系可知x 0＝R sin 30° 解得R ＝2x 0＝20 cm.(2)第一次射入磁场的质子，轨迹对应的圆心角为θ1＝210° 第二次射入磁场的质子，轨迹对应的圆心角为θ2＝30° 故质子两次在磁场中运动时间之比为t 1∶t 2＝θ1∶θ2＝7∶1. (3)质子在磁场中做匀速圆周运动时，由e v 0B ＝m v 02R 得R ＝m v 0eB设第一次射入磁场的质子，从y 轴上的P 点进入电场做类平抛运动，从y 轴上的Q 点进入磁场，由几何关系得，质子沿y 轴的位移为Δy ＝2R质子的加速度a ＝eEm沿电场方向Δy cos 30°＝12at 2垂直电场方向Δy sin 30°＝v 0t 解得v 0＝3E6B. 答案 (1)20 cm (2)7∶1 (3)v 0＝3E 6B考点二 带电粒子在叠加复合场中的运动 带电粒子(体)在复合场中的运动问题求解要点(1)受力分析是基础．在受力分析时是否考虑重力必须注意题目条件．(2)运动过程分析是关键．在运动过程分析中应注意物体做直线运动，曲线运动及圆周运动、类平抛运动的条件．(3)构建物理模型是难点．根据不同的运动过程及物理模型选择合适的物理规律列方程求解．【典例2】如图8－3－7所示，与水平面成37°的倾斜轨道AC ，其延长线在D 点与半圆轨道DF 相切，全部轨道为绝缘材料制成且位于竖直面内，整个空间存在水平向左的匀强电场，MN 的右侧存在垂直纸面向里的匀强磁场(C 点处于MN 边界上)．一质量为0.4 kg 的带电小球沿轨道AC 下滑，至C 点时速度为v C ＝1007m/s ，接着沿直线CD 运动到D 处进入半圆轨道，进入时无动能损失，且恰好能通过F 点，在F 点速度v F ＝4 m/s(不计空气阻力，g ＝10 m/s 2，cos 37°＝0.8)．求：图8－3－7(1)小球带何种电荷？(2)小球在半圆轨道部分克服摩擦力所做的功；(3)小球从F 点飞出时磁场同时消失，小球离开F 点后的运动轨迹与直线AC (或延长线)的交点为(G 点未标出)，求G 点到D 点的距离．解析 (1)正电荷(2)依题意可知小球在CD 间做匀速直线运动在D 点速度为v D ＝v C ＝1007m/s在CD 段受重力、电场力、洛伦兹力且合力为0，设重力与电场力的合力为F ＝q v C B又F ＝mg cos 37°＝5 N 解得qB ＝F v C ＝720在F 处由牛顿第二定律可得q v F B ＋F ＝m v F 2R把qB ＝720代入得R ＝1 m小球在DF 段克服摩擦力做功W f ，由动能定理可得 －W f －2FR ＝m (v F 2－v D 2)2W f ＝27.6 J(3)小球离开F 点后做类平抛运动，其加速度为a ＝Fm由2R ＝at 22得t ＝ 4mR F ＝2 25 s交点G 与D 点的距离GD ＝v F t ＝1.6 2 m ＝2.26 m.答案 见解析 【变式2】 (2011·广东六校联合体联考)图8－3－8 如图8－3－8所示，竖直平面内有相互垂直的匀强电场和匀强磁场，电场强度E 1＝2 500N/C ，方向竖直向上；磁感应强度B ＝103 T ，方向垂直纸面向外；有一质量m ＝1×10－2kg 、电荷量q ＝4×10－5C 的带正电小球自O 点沿与水平线成45°角以v 0＝4 m/s 的速度射入复合场中，之后小球恰好从P 点进入电场强度E 2＝2 500 N/C ，方向水平向左的第二个匀强电场中．不计空气阻力，g 取10 m/s 2.求：(1)O 点到P 点的距离s 1；(2)带电小球经过P 点的正下方Q 点时与P 点的距离s 2.解析 (1)带电小球在正交的匀强电场和匀强磁场中受到的重力G ＝mg ＝0.1 N 电场力F 1＝qE 1＝0.1 N即G ＝F 1，故带电小球在正交的电磁场中由O 到P 做匀速圆周运动根据牛顿第二定律得q v 0B ＝m v 02R解得：R ＝m v 0qB ＝1×10－2×44×10－5×103m ＝1 m由几何关系得：s 1＝2R ＝ 2 m.(2)带电小球在P 点的速度大小仍为v 0＝4 m/s ，方向与水平方向成45°.由于电场力F 2＝qE 2＝0.1 N ，与重力大小相等，方向相互垂直，则合力的大小为F ＝210N ，方向与初速度方向垂直，故带电小球在第二个电场中做类平抛运动建立如图所示的x 、y 坐标系，沿y 轴方向上，带电小球的加速度a ＝Fm＝102m/s 2，位移y ＝12at 2沿x 轴方向上，带电小球的位移x ＝v 0t由几何关系有：y ＝x 即：12at 2＝v 0t ，解得：t ＝252 sQ 点到P 点的距离s 2＝2x ＝2×4×252 m ＝3.2 m.答案 (1) 2 m (2)3.2 m对应学生用书P14411.带电粒子“在复合场中运动的轨迹”模型(1)模型概述当带电粒子沿不同方向进入电场或磁场时，粒子做各种各样的运动，形成了异彩纷呈的轨迹图形．对带电粒子而言“受力决定运动，运动描绘轨迹，轨迹涵盖方程”．究竟如何构建轨迹模型，至关重要．首先应根据电场力和洛伦兹力的性质找出带电粒子所受到的合力，再由物体做曲线运动的条件确定曲线形式．(2)模型分类 ①“拱桥”型图8－3－9【典例1】 如图8－3－9所示，在x 轴上方有垂直于xOy 平面的匀强磁场，磁感应强度为B ，在x 轴下方有沿y 轴负方向的匀强电场，场强为E ，一质量为m 、电荷量为q 的粒子从坐标原点O 沿着y 轴正方向射出，射出之后，第三次到达x 轴时，它与O 点的距离为L ，求此时粒子射出时的速度和运动的总路程(重力不计)．解析 画出粒子运动轨迹如图所示，形成“拱桥”图形．由题可知粒子轨道半径R ＝L4.由牛顿运动定律知粒子运动速率为v ＝BqR m ＝BqL4m设粒子进入电场后沿y 轴负方向做减速运动的最大路程为y ，由动能定理知12m v 2＝qEy ，得y ＝qB 2L 232mE所以粒子运动的总路程为x ＝qB 2L 216mE ＋12πL .②“心连心”型图8－3－10【典例2】 如图8－3－10所示，一理想磁场以x 轴为界，下方磁场的磁感应强度是上方磁感应强度B 的两倍．今有一质量为m 、电荷量为＋q 的粒子，从原点O 沿y 轴正方向以速度v 0射入磁场中，求此粒子从开始进入磁场到第四次通过x 轴的位置和时间(重力不计)．解析 由r ＝m v Bq 知粒子在x 轴上方做圆周运动的轨道半径r 1＝m v 0Bq ，在x 轴下方做圆周运动的轨道半径r 2＝m v 02Bq，所以r 1＝2r 2现作出带电粒子的运动的轨迹如图所示，形成“心连心”图形，所以粒子第四次经过x轴的位置和时间分别为x ＝2r 1＝2m v 0Bqt ＝T 1＋T 2＝2πm Bq ＋2πm 2Bq ＝3πmBq③“葡萄串”型【典例3】 如图8－3－11甲所示 ，互相平行且水平放置的金属板，板长L ＝1.2 m ，两板距离d ＝0.6 m ，两板间加上U ＝0.12 V 恒定电压及随时间变化的磁场，磁场变化规律如图8－3－11乙所示，规定磁场方向垂直纸面向里为正．当t ＝0时，有一质量为m ＝2.0×10－6kg 、电荷量q ＝＋1.0×10－4C 的粒子从极板左侧以v 0＝4.0×103m/s 沿与两板平行的中线OO ′射入，取g ＝10 m/s 2、π＝3.14.求：图8－3－11(1)粒子在0～1.0×10－4s 内位移的大小x ； (2)粒子离开中线OO ′的最大距离h ；(3)粒子在板间运动的时间t ；(4)画出粒子在板间运动的轨迹图．解析 (1)由题意知：Eq ＝Udq ＝2.0×10－5N ①而mg ＝2.0×10－5N ②显然Eq ＝mg ③故粒子在0～1.0×10－4s 时间内做匀速直线运动，因为Δt ＝1.0×10－4s ， 所以x ＝v 0Δt ＝0.4 m ④(2)在1.0×10－4～2.0×10－4s 时间内， 电场力与重力平衡，粒子做匀速圆周运动，因为T ＝2πm qB＝1.0×10－4s ⑤故粒子在1.0×10－4～2.0×10－4s 时间内恰好完成一个周期圆周运动⑥由牛顿第二定律得：q v 0B ＝m v 02R⑦R ＝m v 0qB＝0.064 m ⑧h ＝2R ＝0.128 m<d2.所以粒子离开中线OO ′的最大距离h ＝0.128 m ．⑨ (3)板长L ＝1.2 m ＝3 x ⑩t ＝2T ＋3Δt ＝5.0×10－4s ⑪(4)轨迹如图⑫对应学生用书P145图8－3－121．(2011·大纲全国卷，25)如图8－3－12所示，与水平面成45°角的平面MN 将空间分成Ⅰ和Ⅱ两个区域．一质量为m 、电荷量为q (q >0)的粒子以速度v 0从平面MN 上的P 0点水平向右射入Ⅰ区．粒子在Ⅰ区运动时，只受到大小不变、方向竖直向下的电场作用，电场强度大小为E ；在Ⅱ区运动时，只受到匀强磁场的作用，磁感应强度大小为B ，方向垂直于纸面向里．求粒子首次从Ⅱ区离开时到出发点P 0的距离．粒子的重力可以忽略．解析 带电粒子进入电场后， 在电场力的作用下做类平抛运动， 其加速度方向竖直向下，设其大小为a ， 由牛顿运动定律得qE ＝ma ①设经过时间t 0粒子从平面MN 上的点P 1进入磁场，由运动学公式和几何关系得v 0t 0＝12at 02②粒子速度大小v 1＝v 02＋(at 0)2③设速度方向与竖直方向的夹角为α，则tan α＝v 0at 0④此时粒子到出发点P 0的距离为 s 0＝2v 0t 0⑤此后，粒子进入磁场，在洛伦兹力作用下做匀速圆周运动，圆周半径为r 1＝m v 1qB⑥设粒子首次离开磁场的点为P 2，弧P 1P 2所对的圆心角为2β，则点P 1到点P 2的距离为 s 1＝2r 1sin β⑦ 由几何关系得 α＋β＝45°⑧联立①②③④⑥⑦⑧式得s 1＝2m v 0qB ⑨点P 2与点P 0相距l ＝s 0＋s 1⑩ 联系①②⑤⑨⑩解得 l ＝2m v 0q ⎝⎛⎭⎫2v 0E ＋1B ⑪答案2m v 0q ⎝⎛⎭⎫2v 0E ＋1B图8－3－132．(2011·安徽卷，23)如图8－3－13所示，在以坐标原点O 为圆心、半径为R 的半圆形区域内，有相互垂直的匀强电场和匀强磁场，磁感应强度为B ，磁场方向垂直于xOy 平面向里．一带正电的粒子(不计重力)从O 点沿y 轴正方向以某一速度射入，带电粒子恰好做匀速直线运动，经t 0时间从P 点射出．(1)求电场强度的大小和方向；(2)若仅撤去磁场，带电粒子仍从O 点以相同的速度射入，经t 02时间恰从半圆形区域的边界射出．求粒子运动加速度的大小；(3)若仅撤去电场，带电粒子仍从O 点射入，但速度为原来的4倍，求粒子在磁场中运动的时间．解析 (1)因为带电粒子进入复合场后做匀速直线运动，则q v 0B ＝qE ① R ＝v 0t 0②由①②联立解得E ＝BRt 0，方向沿x 轴正方向．(2)若仅撤去磁场，带电粒子在电场中做类平抛运动，沿y 轴正方向做匀速直线运动y ＝v 0·t 02＝R 2③沿x 轴正方向做匀加速直线运动x ＝12at 2④由几何关系知x ＝ R 2－R 24＝32R ⑤ 解得a ＝43Rt 02(3)仅有磁场时，入射速度v ′＝4v ，带电粒子在匀强磁场中做匀速圆周运动，设轨道半径为r ，由牛顿第二定律有q v ′B ＝m v ′2r⑥又qE ＝ma ⑦ 可得r ＝3R 3⑧ 由几何知识sin α＝R2r⑨即sin α＝32，α＝π3⑩带电粒子在磁场中运动周期T ＝2πmqB则带电粒子在磁场中运动时间t ′＝2α2πT ，所以t ′＝3π18t 0.答案 见解析 3．(2011·重庆卷，25)某仪器用电场和磁场来控制电子在材料表面上方的运动．如图8－3－14所示，材料表面上方矩形区域PP ′N ′N 充满竖直向下的匀强电场，宽为d ；矩形区域NN ′M ′M 充满垂直纸面向里的匀强磁场，磁感应强度为B ，长为3s ，宽为s ；NN ′为磁场与电场之间的薄隔离层．一个电荷量为e 、质量为m 、初速为零的电子，从P 点开始被电场加速经隔离层垂直进入磁场，电子每次穿越隔离层，运动方向不变，其动能损失是每次穿越前动能的10%，最后电子仅能从磁场边界M ′N ′飞出．不计电子所受重力．图8－3－14(1)求电子第二次与第一次圆周运动半径之比． (2)求电场强度的取值范围．(3)A 是M ′N ′的中点，若要使电子在A 、M ′间垂直于AM ′飞出，求电子在磁场区域中运动的时间．解析 (1)设圆周运动的半径分别为R 1、R 2、…R n 、R n ＋1…，第一和第二次圆周运动速率分别为v 1和v 2，动能分别为E k1和E k2.由：E k2＝0.81E k1，R 1＝m v 1Be ，R 2＝m v 2Be ，E k1＝12m v 12，E k2＝12m v 22，得R 2∶R 1＝0.9.(2)设电场强度为E ，第一次到达隔离层前的速率为v ′.由eEd ＝12m v ′2,0.9×12m v ′2＝12m v 12，R 1≤s得E ≤5B 2es 29md ，又由：R n ＝0.9n －1R 1，2R 1(1＋0.9＋0.92＋…＋0.9n ＋…)>3s得E >B 2es 280md ，故B 2es 280md <E ≤5B 2es 29md.(3)设电子在匀强磁场中，圆周运动的周期为T ，运动的半圆周个数为n ，运动总时间为t .由题意，有2R 1(1－0.9n )1－0.9＋R n ＋1＝3s ，R 1≤s ，R n ＋1＝0.9n R 1，R n ＋1≥s 2，得n ＝2，又由T＝2πm eB .得：t ＝5πm 2eB.。

闭合线框(圈)穿过有界磁场是一个涉及物理学中电动力学和电磁学的综合问题，它涉及到穿过一个有界磁场的闭合线框(圈)的受力状况。

这个问题可以从电磁学的角度分类析，由于闭合线框(圈)的结构，外加上有界磁场的存在，会产生电磁力对该闭合线框(圈)的受力，因此这个问题可以由电磁力综合分析。

首先，我们来看一下有界磁场是如何影响闭合线框(圈)的受力状况的。

有界磁场是一种由特定的电流或磁通量产生的磁场，穿过这个有界磁场的闭合线框(圈)会受到电磁力的影响，这种电磁力是由电磁场和闭合线框(圈)的磁力综合而成的，也就是说，该问题可以由电磁力和闭合线框(圈)的磁力的综合分析。

关于闭合线框(圈)穿过有界磁场问题的分类析，可以分为以下几个方面：
一、穿过有界磁场的闭合线框(圈)分类
1、圆环：圆环是一种闭合线框(圈)，其中有一个内圆和一个外圆，它们的面积分别是内圆的面积和外圆的面积，并具有一定的结构，它们可以穿过有界磁场。

圆环的有界磁场对局部磁场的影响非常大，这是由于它们具有结构，因此可以改变有界磁场的方向。

2、矩形：矩形是一种闭合线框(圈)，它具有四条边，其中有两条对称的边，它们的面积是矩形的面积，具有一定的结构，它们也可以穿过有界磁场。

矩形的有界磁场对局部磁场的影响也很大，因为它们具有结构，可以改变有界磁场的方向。

3、正多边形：正多边形是一种闭合线框(圈)，它具有许多边，其中有许多对称的边，它们的面积是正多边形的面积，具有一定的结构，它们也可以穿过有界磁场。

正多边形的有界磁场对局部磁场的影响也很大，因为它们具有结构，可以改变有界磁场的方向。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手，一做就错．常见问题分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题”．对于这些问题，针对具体类型，抓住关键要素，问题就能迎刃而解，下面举例说明．一、最值问题的解题关键——抓弦长1．求最长时间的问题例1 真空中半径为R=3×10-2m的圆形区域，有一磁感应强度为B=0.2T的匀强磁场，方向如图1所示一带正电的粒子以初速度v0=106m / s 从磁场边界上直径 ab 一端 a 点处射入磁场，已知该粒子比荷为q/m=108C / kg ，不计粒子重力，若要使粒子飞离磁场时偏转角最大，其入射时粒子初速度的方向应如何？（以 v0与 Oa的夹角 表示）最长运动时间多长？小结：本题涉及的是一个动态问题，即粒子虽然在磁场中均做同一半径的匀速圆周运动，但因其初速度方向变化，使粒子运动轨迹的长短和位置均发生变化，并且弦长的变化一定对应速度偏转角的变化，同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大．2 ．求最小面积的问题例2 一带电质点的质量为m，电量为q，以平行于 Ox 轴的速度v从y轴上的a点射人如图 3 所示第一象限的区域．为了使该质点能从x轴上的b点以垂直于x轴的速度 v 射出，可在适当的地方加一个垂直于xoy平面、磁感应强度为B的匀强磁场．若此磁场仅分布在一个圆形区域，试求此圆形磁场区域的最小面积，重力忽略不计．小结：这是一个需要逆向思维的问题，而且同时考查了空间想象能力，即已知粒子运动轨迹求所加圆形磁场的位置．解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁场中做匀速圆周运动，所以粒子运动的 1 / 4 圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径．上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长．二、汇聚发散问题的解题关键——抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手, 分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题” 体类型，抓住关键要素，问题就能迎刃而解，下面举例说明.一、最值问题的解题关键一一抓弦长 1 .求最长时间的问题例1真空中半径为 R=3X 10 m 的圆形区域内，有一磁感应强 度为B=0.2T 的匀强磁场，方向如图 1所示一带正电的粒子以初速 度vo =106m / s从磁场边界上直径 ab 一端a 点处射入磁场，已知 该粒子比荷为q/m=108c / kg ，不计粒子重力，若要使粒子飞离磁 场时偏转角最大，其入射时粒子初速度的方向应如何？（以V 。

与Oa 的夹角二表示）最长运动时间多长？小结：本题涉及的是一个动态问题， 即粒子虽然在磁场中均做同一半径的匀速圆周运动， 但因其初速度方向变化， 使粒子运动轨迹的长短和位置均发生变化， 并且弦长的变化一定对应速度偏转角的变化， 同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大.2 .求最小面积的问题例2 一带电质点的质量为 m ，电量为q ,以平行于 Ox 轴 的速度v 从y 轴上的a 点射人如图3所示第一象限的区域.为 了使该质点能从 x 轴上的b 点以垂直于x 轴的速度v 射出，可 在适当的地方加一个垂直于 xoy 平面、磁感应强度为 B 的匀强磁场.若此磁场仅分布在一个圆形区域内，试求此圆形磁场区 域的最小面积，重力忽略不计.小结：这是一个需要逆向思维的问题， 而且同时考查了空间想象能力， 即已知粒子运动轨迹求所加圆形磁场的位置.解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁 场中做匀速圆周运动，所以粒子运动的1 /4圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径.上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长. 二、汇聚发散问题的解题关键一一抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律； 规律一：带电粒子从圆形有界磁场边界上某点射入磁场， 如杲圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入 射点的切线方向平行，如甲图所示。

圆形有界磁场问题的分类及解析1、对心飞入问题【例1】电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过电压为U 的加速电场后，进入一圆形匀强磁场区，如图1所示。

磁场方向垂直于圆面。

磁场区的中心为O ，半径为r 。

当不加磁场时，电子束将通过O 点而打到屏幕的中心M 点。

为了让电子束射到屏幕边缘，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B 应为多少?解析：如图2所示，电子在磁场中沿圆弧ab 运动，圆心为C ，半径为R 。

可证三角形△CaO ≌ △CbO ，则∠CbO ＝90°，电子离开磁场时速度的反向延长线经过O 点。

由几何关系可知 tan θ2＝rR又有 eU ＝ 12mv 2 evB ＝m v 2R 三式联立解 B ＝ 1r2mU e tan θ2点评：粒子沿半径方向飞入圆形匀强磁场，必沿半径方向飞出磁场。

2、圆心出发问题【例2】 一匀强磁场，磁场方向垂直于xOy 平面，在xOy 平面上，磁场分布在以O 点为中心的一个圆形区域内。

一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v ，方向沿x 轴正方向。

后来粒子经过y 轴上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图3所示。

不计重力的影响。

求磁场的磁感应强度B 的大小和xy 平面上磁场区域的半径R 。

解析：如图4所示，粒子在磁场中轨迹的圆心C 必在y 轴上，且P 点在磁场区之外。

粒子从A 点离开磁场区，设轨迹半径为r 。

则L ＝ r ＋rsin 30°＝3r又 qvB ＝m v 2r 可求得 B ＝3mvqL磁场区域的半径 R ＝2rcos 30°＝3r ＝33L点评：画轨迹时可先画一个完整的圆，然后分析粒子从圆周上哪一点离开，速度方向才会与题意相符，只要找到了离场点，问题就能解决了。

3、最长时间（最大偏角）问题【例3】如图5所示，在真空中半径r ＝3.0×10-2m 的圆形区域内，有磁感应强度B ＝0.2 T ，方向垂直纸面向里的匀强磁场，一束带正电的粒子以初速度v 0＝1.0×106 m/s ，从磁场边界直径ab 的a 端沿各个方向射入磁场，且初速方向都垂直于磁场方向。

环形磁场临界问题
环形磁场临界问题是一个有趣而重要的物理问题。

磁场是由电流或磁体产生的，它具有方向和强度。

对于环形磁场，我们考虑一个沿着环的周长恒定的磁场。

本问题的关键是确定环形磁场何时达到临界点。

临界点是指磁场强度超过一定
阈值，导致环形材料的特定性质发生变化。

这是一种相变现象，可以观察到一些有趣的物理现象。

研究表明，环形磁场的临界问题与超导性密切相关。

超导性是某些材料在低温
下具有零电阻和完全抗磁性的特性。

当环形磁场的强度超过临界值时，超导材料将从超导态转变为正常态。

研究者们发现，环形磁场临界问题的解决涉及到多个因素，如环的材料和尺寸、温度、外加磁场等。

许多实验和理论研究表明，在不同条件下，临界点的数值会有所不同。

在实际应用中，环形磁场临界问题有广泛的应用。

例如，在磁共振成像中，我
们需要控制磁场的强度，以确保成像的准确性。

在磁力技术领域，环形磁场的临界问题也是设计和优化磁力装置的关键。

环形磁场临界问题是物理学中一个具有挑战性的问题，涉及到多个因素的复杂
相互作用。

通过深入研究和实验验证，我们可以更好地理解和应用环形磁场的临界性质，推动科学技术的发展和进步。

圆形有界磁场问题的分类及解析
周平原
【期刊名称】《物理通报》
【年(卷),期】2011(040)010
【摘要】1对心飞入问题【例1]（2002年高考天津卷）电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，
【总页数】5页(P43-47)
【作者】周平原
【作者单位】临海市回浦中学,浙江台州317000
【正文语种】中文
【中图分类】O441
【相关文献】
1.带电粒子在圆形磁场中运动问题分类解析 [J], 陈宏;姚昌新
2.带电粒子在有界磁场中的运动分类解析 [J], 席晓阳
3.对《圆形有界磁场问题的分类及解析》文中一个解答的补充 [J], 周平原
4.带电粒子在圆形有界磁场中旋转圆问题归类分析 [J], 吴宇平;简洪涛
5.带电粒子在有界磁场中运动的临界问题解析——以2020年高考全国卷Ⅰ物理第18题为例 [J], 马顺存
因版权原因，仅展示原文概要，查看原文内容请购买。
