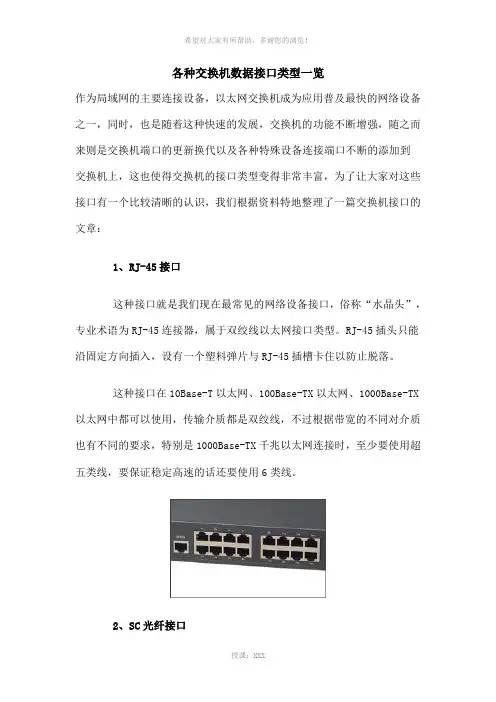

各种交换机数据接口类型一览作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一,同时,也是随着这种快速的发展,交换机的功能不断增强,随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上,这也使得交换机的接口类型变得非常丰富,为了让大家对这些接口有一个比较清晰的认识,我们根据资料特地整理了一篇交换机接口的文章:1、RJ-45接口这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。
光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌,传输速率可以达到 100Mbps。

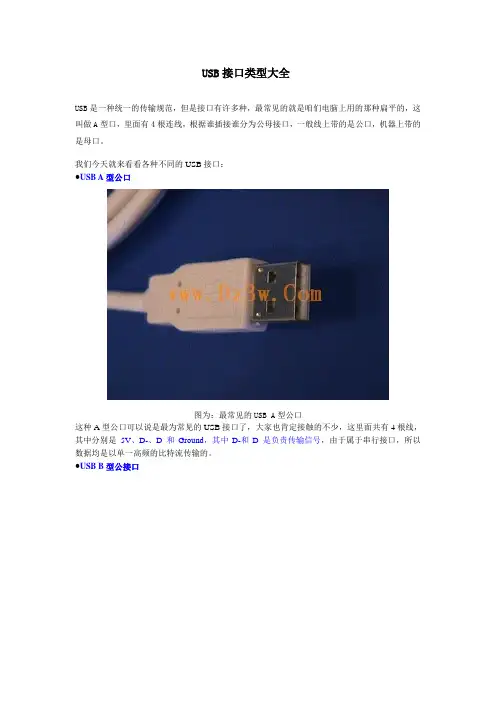

USB接口类型大全USB是一种统一的传输规范,但是接口有许多种,最常见的就是咱们电脑上用的那种扁平的,这叫做A型口,里面有4根连线,根据谁插接谁分为公母接口,一般线上带的是公口,机器上带的是母口。
我们今天就来看看各种不同的USB接口:●USB A型公口图为:最常见的USB A型公口这种A型公口可以说是最为常见的USB接口了,大家也肯定接触的不少,这里面共有4根线,其中分别是5V、D-、D 和Ground,其中D-和D 是负责传输信号,由于属于串行接口,所以数据均是以单一高频的比特流传输的。
●USB B型公接口图中右边的就是B型公接口这个Switch上的接口就是B型母口这种接口大量出现在一些体积较大的USB设备上,例如USB接口的打印机、扫描仪,这种接口采用的也是D型的接口,不容易插错,很安全。
接口秀:常见Mini B型5Pin接口接下来就是在数码产品上最常见的接口了,由于数码产品体积所限,所以通常用的是Mini B型接口,但是Mini B型接口也有许多种类。
●Mini B型5PinMini B型5Pin接口示意图Mini B型5Pin接口的实物图片这种接口可以说是目前最常见的一种接口了,这种接口由于防误插性能出众,体积也比较小巧,所以正在赢得越来越的厂商青睐,现在这种接口广泛出现在读卡器、MP3、数码相机以及移动硬盘上。
图为:SONY F828上的Mini B型5Pin接口目前采用这种接口的设备目前有SONY相机、摄像机和MP3,Olympus相机和录音笔,佳能相机和惠普的数码相机等等,数量相当繁多。
品牌的数码产品:奥林巴斯的C系列和E系列,柯达的大部分数码相机,三星的MP3产品(如Yepp),SONY的DSC系列,康柏的IPAQ系列产品……接口秀:富士Mini B型4Pin Flat接口Mini B型4Pin还有一种形式,那就是Mini B型4Pin Flat。
顾名思义,这种接口比Mini B型4Pin要更加扁平,在设备中的应用也比较广泛。

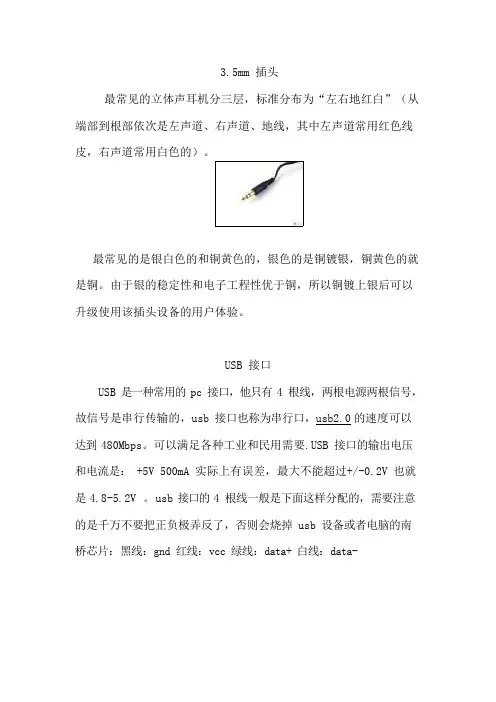

3.5mm 插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB 接口USB 是一种常用的 pc 接口,他只有 4 根线,两根电源两根信号,故信号是串行传输的,usb 接口也称为串行口,usb2.0 的速度可以达到 480Mbps。
可以满足各种工业和民用需要.USB 接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb 接口的 4 根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉 usb 设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB 接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB 电源:标有-VCC、Power、5V、5VSB 字样白色-USB 数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB 数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB 接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建 USB 数据线而仅仅包含与电脑相连的“A”连接头)。
USB 接口是一种越来越流行的接口方式了,因为 USB 接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等USB 接口定义图等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3 播放器、MODEM 等都开始使用 USB 做为接口模式,USB 接口定义也很简单:1 +5V2DATA-数据-3DATA+数据+4GND 地串口主板一般都集成两个串口,可 Windows 却最多可提供 8 个串口资源供硬件设置使用(编号 COM1 到COM8),虽然其 I/O 地址不相同,但是总共只占据两个 IRQ(1、3、5、7 共享IRQ4,2、4、6、8 共享IRQ3),平常我们常用的是 COM1~COM4 这四个端口。
了解电脑的各种接口类型及其用途随着科技的发展,电脑成为我们日常生活中不可或缺的工具。
然而,很多人对电脑的接口类型以及它们的用途可能不太了解。
本文将详细介绍电脑中常见的接口类型,以帮助读者更好地了解电脑的功能和应用。
一、USB接口USB(Universal Serial Bus)是目前最常见和广泛使用的接口类型之一。
USB接口具有插拔简单、传输速度快、兼容性强等优点,因此被广泛应用于各种外部设备。
根据不同版本和标准,USB接口可以分为USB 1.0、USB 2.0、USB 3.0等。
USB接口可以连接鼠标、键盘、打印机、摄像头、移动硬盘、U盘等各种外部设备,使电脑可以与外部设备进行数据传输和通信。
二、HDMI接口HDMI(High-Definition Multimedia Interface)是一种数字化的音视频接口,主要用于连接电脑与高清显示设备,如电视、投影仪等。
HDMI接口能够传输高清音频和视频信号,支持最高分辨率达到4K。
使用HDMI接口可以将电脑中的高清画面和音频传输到外部显示设备,让用户可以享受更好的观影和游戏体验。
三、VGA接口VGA(Video Graphics Array)接口是一种模拟视频接口,广泛应用于连接电脑和显示器。
虽然VGA接口的传输质量相对较低,但由于其普及性较好,仍然被许多老款电脑和显示器所采用。
VGA接口可以传输标清的视频信号,与一些旧款笔记本电脑和老式显示器兼容性较好。
四、DVI接口DVI(Digital Visual Interface)接口是一种数字视频接口,用于连接电脑和数字显示设备,如LCD显示器。
DVI接口可以传输高质量的数字视频信号,支持高分辨率和高刷新率,因而被广泛应用于显示器和电脑之间的连接。
不过,需要注意的是,有些DVI接口也可以支持模拟视频信号的传输。
五、音频接口音频接口用于连接电脑和音频设备,如扬声器、耳机等。
常见的音频接口包括3.5mm耳机接口和RCA接口。
各种交换机数据接口类型一览作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一,同时,也是随着这种快速的发展,交换机的功能不断增强,随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上,这也使得交换机的接口类型变得非常丰富,为了让大家对这些接口有一个比较清晰的认识,我们根据资料特地整理了一篇交换机接口的文章:1、RJ-45接口这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。
光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌,传输速率可以达到 100Mbps。
各种光纤接口类型介绍光纤接头:FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔;GBIC(Giga Bitrate Interface Converter)使用的光纤接口多为SC或ST型SFP(Mini GBIC)小型封装GBIC,使用的光纤接口为LC型使用的光纤:单模:L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些。
“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。
连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等。
“/”后面表明光纤接头截面工艺,即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。
“SC”表示尾纤接头型号为SC接头,业界传输设备侧光接口一般用用SC接头,SC接头是工程塑料的,具有耐高温,不容易氧化优点;ODF侧光接口一般用FC接头,FC是金属接头,但ODF不会有高温问题,同时金属接头的可插拔次数比塑料要多,维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为:ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺,PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
尾纤头采用了带倾角的端面,斜度一般看不出来,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回。
常见接口类型介绍一、并行接口并行接口又简称为“并口”。
目前,计算机中的并行接口主要作为打印机端口,使用的不再是36 针接头而是25 针D 形接头。
所谓“并行”,是指8 位数据同时通过并行线进行传送,这样数据传送速度大大提高,但并行传送的线路长度受到限制,因为长度增加,干扰就会增加,数据也就容易出错。
现在有5 种常见的并口:4 位、8 位、半8 位、EPP 和ECP,大多数PC 机配有4 位或8 位的并口,支持全部IEEE1284 并口规格的计算机基本上都配有ECP 并口。
标准并行口指4 位、8 位和半8 位并行口。
4 位口一次只能输入4 位数据,但可以输出8 位数据;8位口可以一次输入和输出8 位数据。
EPP 口(增强并行口)由Intel 等公司开发,允许8 位双向数据传送,可以连接各种非打印机设备,如扫描仪、LAN 适配器、磁盘驱动器和CD-ROM 驱动器等。
ECP 口(扩展并行口)由Microsoft 、HP 公司开发,能支持命令周期、数据周期和多个逻辑设备寻址,在多任务环境下可以使用MA(直接存储器访问)。
目前几乎所有Pentium 级以上的主板都集成了并行口,并标注为Par-allel 1 或LPT 1,这是一个25 针的双排针插座。
2.中断处理方式在这种方式下,CPU 不再被动等待,而是一直执行其他程序,一旦外设交换数据准备就绪,就向CPU提出服务请求。
CPU 如果响应该请求,便暂时停止当前执行的程序,执行与该请求对应的服务程序,完成后,再继续执行原来被中断的程序。
中断处理方式的优点是显而易见的,它不但为CPU 省去了查询外设状态和等待外设就绪的时间,提高了CPU 的工作效率,还满足了外设的实时要求。
但是需要为每个设备分配一个中断号和相应的中断服务程序,此外还需要一个中断控制器(I/O 接口芯片)管理I/O 设备提出的中断请求,例如设置中断屏蔽、中断请求优先级等,这样将会加重系统的负担。
傻傻地分不清?显示器各种接口全面解析【PConline 杂谈】随着显示器的发展,它所拥有的接口也越来越多在这种情况下,很多人对于显示器的那些接口到底是干什么用的,也就越来越迷糊。
甚至有一些经常关注IT的朋友,也同样如此。
一些JS或者厂商,正是看到了这一点,经常在宣传和导购中,通过夸大或者虚假宣传的方式,误导消费者,让其在糊里糊涂中,上当受骗。
为此,对目前显示器所用的接口进行一个全面的解析,就显得很必要了。
目前,显示器所涉及到的接口较多,其中主要用VGA.DVI,HDMI,USB,DP等。
其中有些接口还分为不同的类型和版本。
在本图片解析中将会对其一一详细的介绍和分析。
VGA 接口:VGA接口,是我们常见的一种接口,从CRT时代到现在,一直都在被采用。
它是一种色差模拟传输接口,D型口,上面有15个孔,分别传输着不同的信号,另外VGA接口还被称为D-Sub接口。
特性:1、理论上能够支持2048x1536分辨率画面传输。
2、VGA由于是模拟信号传输,所以容易受干扰,信号转换容易带来信号的损失。
3、在1080P分辨率下,用户就可以通过肉眼明显感受到画面的损失。
4、建议1080P分辨率一下以下显示器采用。
VGA是目前应用最广泛的显示器接口,几乎绝大部分的低端显示器均带有VGA接口,但也由于它的缺点比较明显,高分辨率无法达到应有刷新率及只有图像输入没有声音输入,让它很难在中高端的显示器中有发挥的余地。
DVI接口:DVI(Digital Visual Interface[1] ),即数字视频接口。
它是1999年由Silicon Image、I ntel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group,数字显示工作组)推出的接口标准。
DVI接口比较的复杂,主要分为三种,DVI-A,DVI-D以及DVI-I。
主板接口图解及其分类前言主板作为电脑的主体部分,提供着多种接口与各部件进行连接工作,而随着科技的不断发展,主板上的各种接口与规范也在不断升级、不断更新换代。
其中比较典型的就是CPU接口,Intel方面,有奔腾、酷睿2系列的LGA 775,酷睿i7的LGA 1366接口,i5、i3的LGA1156;AMD方面也从AM2升级到了AM2+以及AM3接口。
其他如内存也从DDR升级到最新的DDR3,CPU供电接口也从4PIN扩展到8PIN等。
面对主板上如此多的接口,你都知道它们的用途吗?如此繁多的接口,你全都认识吗?在本文中,我们将对主流主板上的各种接口进行介绍,使用户能清楚、明白主板上各种接口的作用。
1、CPU接口首先是CPU接口部分,目前PC上只有Intel和AMD两个公司生产的CPU,它们采用了不同的接口,而且同品牌CPU也有不同的接口类型。
Intel:Intel的LGA 775接口IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。
除了酷睿i7系列采用的是LGA 1366接口,酷睿i5和i3采用的是LGA 1156,市面上其他型号的CPU都是采用L GA 775接口,可以说LGA 775仍是主流,各种接口都不兼容。
在安装CPU时,注意CPU上的一个角上有箭头,把该箭头对着图中黄***色圆圈的方向装即可。
AMD:2009年2月中,AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板,而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。
换句话说,以后推出的AM3接口CPU均兼容现有的AM2+平台,通过刷写最新主板BIOS,即可用在当前主流的AM2+主板(如AMD 770、780G、790X/FX等)上,而用户也不必担心升级问题。
AM2+接口(左)与AM3接口(右)对比我们来比较一下AM3与AM2+两种接口的区别,上图左是Socket AM2+接口,拥有940个针脚;上图右是Socket AM3接口。
显示器接口介绍VGA接口(D-sub接口)VGA(Video Graphic Array),即显示绘图阵列。
VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。
计算机内部以数字方式生成的显示图像信息,被显卡中的D/A转换器转变为R、G、B三原色信号和行、场同步信号,在96年以后的彩显中还增加入DDC数据分量,用于读取显示器EPROM中记载的有关彩显品牌、型号、生产日期、序列号、指标参数等信息内容,以实现WINDOWS所要求的PnP(即插即用)功能。
信号通过电缆传输到显示设备中。
对于模拟显示设备,如模拟CRT显示器,信号被直接送到相应的处理电路,驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备,显示设备中需配置相应的A/D转换器,将模拟信号转变为数字信号。
DVI接口分类DVI接口分为3大类5种标准DVI接口分为两种DVI-D DVI-I从下面的图表中可以看到,DVI一共分为5种标准DVI-D接口DVI-D接口,只能接收数字信号DVI-I 接口另外一种则是DVI-I接口,可同时兼容模拟和数字信号。
兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上,而是必须通过一个转换接头才能使用,一般采用这种接口的显卡都会带有相关的转换接头。
DVI单通道&双通道18针和24针有啥区别?18针属于单通道DVI,传输速率只有24针的一半,为165MHz。
在画面显示上,单通道的DVI支持的分辨率和双通道的完全一样,但刷新率却只有双通道的一半左右,会造成显示质量的下降。
一般来讲,单通道的DVI接口,最大的刷新率只能支持到1920*1080*60hz 或1600*1200*60hz,即现有23寸宽屏显示器和20寸普通比例显示器的正常显示,再高的话就会造成显示效果的下降。
目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右,真正用上大屏幕显示器的人很少,因此18针的单通道DVI接口已经够用了。
