《 二极管 》教学设计

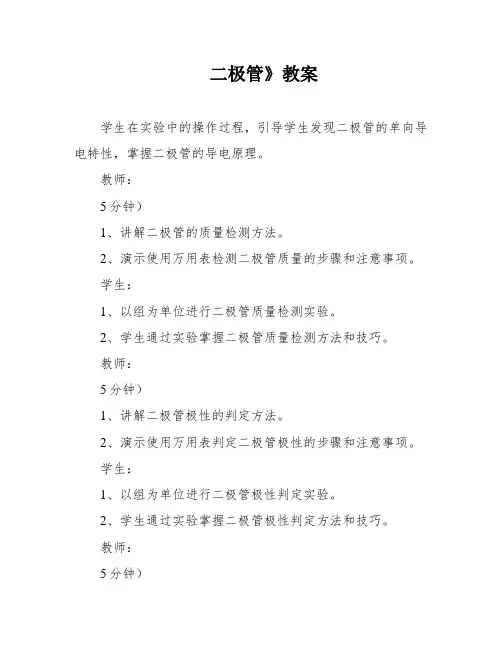

二极管》教案学生在实验中的操作过程，引导学生发现二极管的单向导电特性，掌握二极管的导电原理。

教师：5分钟）1、讲解二极管的质量检测方法。

2、演示使用万用表检测二极管质量的步骤和注意事项。

学生：1、以组为单位进行二极管质量检测实验。

2、学生通过实验掌握二极管质量检测方法和技巧。

教师：5分钟）1、讲解二极管极性的判定方法。

2、演示使用万用表判定二极管极性的步骤和注意事项。

学生：1、以组为单位进行二极管极性判定实验。

2、学生通过实验掌握二极管极性判定方法和技巧。

教师：5分钟）1、组织学生进行小组讨论，总结本节课所学内容。

2、引导学生思考二极管在现实生活中的应用。

学生：1、以组为单位进行小组讨论和总结。

2、学生通过讨论和总结，深入理解二极管的应用价值和重要性。

教学反思本节课采用了多种教学形式，如视觉、听觉、触觉感受、实物展示、自主研究和探究研究等，使学生在多个方面得到真实的感受，激发了学生的研究兴趣和思考能力。

同时，通过任务书和实验操作，培养了学生的规范性和安全意识，提高了学生的实践能力。

但是，在教学过程中，有些学生注意力不集中，需要更多的引导和激励。

在今后的教学中，需要更加注重学生的思维活跃和参与度，提高教学效果。

请注意，本文存在大量格式错误和语言表达不够清晰的问题，需要进行修改和改写。

作业1：请列举二极管在生活中的应用，并调查特殊二极管的用途。

作业2：请思考最简单的方法来点亮发光二极管。

机动时间：1.学生答疑解惑。

2.整理理实一体化教室的卫生清洁工作。

主要特色和创新之处：1.整个教学过程高效有序，采用理实一体化教学，体现“做中教，做中学”的理念，以学生为主体，参与度高。

2.学生研究过程中，将知识与生活应用相结合，提高学生研究的积极性。

存在问题：任务书的制定需要更加详尽和具体。

教学反思：学生课堂任务书一、二极管相关知识链接：1.半导体二极管也称晶体二极管，简称二极管。

2.二极管可分为普通二极管和特殊二极管。

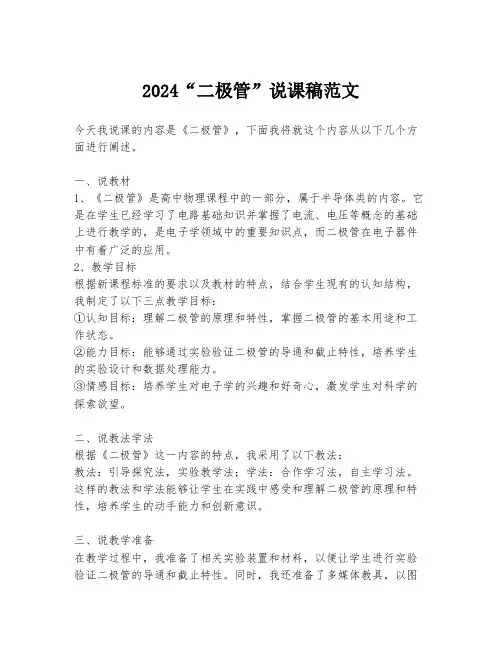

2024“二极管”说课稿范文今天我说课的内容是《二极管》，下面我将就这个内容从以下几个方面进行阐述。

一、说教材1、《二极管》是高中物理课程中的一部分，属于半导体类的内容。

它是在学生已经学习了电路基础知识并掌握了电流、电压等概念的基础上进行教学的，是电子学领域中的重要知识点，而二极管在电子器件中有着广泛的应用。

2、教学目标根据新课程标准的要求以及教材的特点，结合学生现有的认知结构，我制定了以下三点教学目标：①认知目标：理解二极管的原理和特性，掌握二极管的基本用途和工作状态。

②能力目标：能够通过实验验证二极管的导通和截止特性，培养学生的实验设计和数据处理能力。

③情感目标：培养学生对电子学的兴趣和好奇心，激发学生对科学的探索欲望。

二、说教法学法根据《二极管》这一内容的特点，我采用了以下教法：教法：引导探究法，实验教学法；学法：合作学习法，自主学习法。

这样的教法和学法能够让学生在实践中感受和理解二极管的原理和特性，培养学生的动手能力和创新意识。

三、说教学准备在教学过程中，我准备了相关实验装置和材料，以便让学生进行实验验证二极管的导通和截止特性。

同时，我还准备了多媒体教具，以图文并茂地呈现二极管的结构和特点，以及二极管的应用实例。

四、说教学过程根据教学目标和教法，我设计了如下教学环节。

环节一、引导探究，激发学生兴趣。

我会用一个生活中的例子来引入二极管的概念，比如手机和电视遥控器中的红外线二极管。

通过讨论和思考，我引导学生思考二极管在这些设备中的作用和原理，并告诉他们今天将要学习的内容。

环节二、实验验证导通特性。

我会组织学生进行实验，使用一个电路装置，让学生观察并记录二极管在不同电压下的导通和截止状态。

通过实验结果和数据分析，我会引导学生总结二极管的导通特性和工作原理。

环节三、讲解结构和特性。

我会通过多媒体教具展示二极管的结构示意图，并详细讲解二极管的特性，比如单向导电性、截止电压和正向电压下的导通电流等。

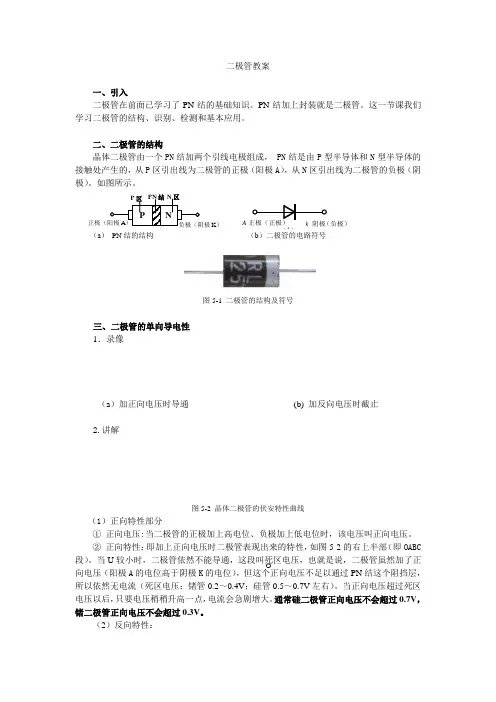

二极管教案一、引入二极管在前面已学习了PN结的基础知识。

PN结加上封装就是二极管。

这一节课我们学习二极管的结构、识别、检测和基本应用。

二、二极管的结构晶体二极管由一个PN结加两个引线电极组成， PN结是由P型半导体和N型半导体的接触处产生的，从P区引出线为二极管的正极（阳极A），从N区引出线为二极管的负极（阴极）。

如图所示。

K）（a）负极）A（a）（b）（a）（b）二极管的电路符号图5-1二极管的结构及符号三、二极管的单向导电性1．录像（a）加正向电压时导通(b) 加反向电压时截止2.讲解图5-2晶体二极管的伏安特性曲线（1）正向特性部分①正向电压:当二极管的正极加上高电位、负极加上低电位时，该电压叫正向电压。

②正向特性：即加上正向电压时二极管表现出来的特性，如图5-2的右上半部（即OABC 段）。

当U较小时，二极管依然不能导通，这段叫死区电压，也就是说，二极管虽然加了正向电压（阳极A的电位高于阴极K的电位），但这个正向电压不足以通过PN结这个阻挡层，所以依然无电流（死区电压：锗管0.2～0.4V；硅管0.5～0.7V左右）。

当正向电压超过死区电压以后，只要电压稍稍升高一点，电流会急剧增大。

通常硅二极管正向电压不会超过0.7V，锗二极管正向电压不会超过0.3V。

（2）反向特性：O当二极管加反向电压（阳极电位低于阴极电位）时，产生较小的反向电流，且反向电压超过零点几伏以后，反向电流不再随电压增大而增大，即达到饱和，这个电流称为反向饱和电流，用I R表示。

（3）反向击穿特性：当反向电压增大到一定时，反向电流急剧增大，如图5-2中DE段。

若反向电流增大到某一数值时，二极管会发生热击穿，即意味着发生永久性损坏。

如注意控制反向电流的数值，不使其过大，当反向电压降低后，二极管可以恢复正常性能。

从二极管的向反击穿特性区可以看出，在反向击穿区，电压基本保持稳定，而电流变化较大，即具有稳压特性。

因此在二极管反向击穿区，只要限制反向电流，防止热击穿的发生，就可保持二极管两端电压的稳定，这就是稳压管的工作原理。

二极管教案二极管是电子学中常见的一种元件，具有众多应用。

它是一种具有两个电极的器件，包括一个p型半导体和一个n型半导体。

本教案将以二极管为主题，介绍二极管的基本概念、工作原理、常见应用以及相关实验。

一、二极管的基本概念二极管是一种非线性器件，主要有以下两个特性：1. 电流只能在一个方向上通过：当电流沿着p型区域的正向流动时，二极管处于导通状态，形成低电阻通路；而当电流沿着相反方向流动时，二极管处于截止状态，电阻很高。

2. 二极管具有一个额定反向电压：在截止状态下，二极管能够承受特定的反向电压而不会发生击穿。

二、二极管的工作原理二极管的工作原理基于PN结的特性。

当p型半导体与n型半导体相连接时，形成一个PN结。

在正向偏置情况下，当外加电压大于二极管的开启电压（通常为0.7V），正向电流会开始流过二极管，二极管处于导通状态。

而在反向偏置情况下，外加电压小于开启电压，二极管处于截止状态，反向电流非常小。

三、二极管的应用1. 整流器：二极管最常见的应用之一是作为整流器。

在交流电源中，二极管能够将交流电转换为直流电，使得只有正半周或负半周的电流通过。

2. 电压调节器：通过将二极管与电阻相连接，可以实现电压的稳定与调节。

3. 灯泡保护器：在电路中，通过将二极管与灯泡串联，可以保护灯泡免受反向电压的损害。

4. 发光二极管（LED）：发光二极管是一种能够将电能转换为光能的二极管，广泛应用于照明、指示灯等领域。

四、二极管实验实验1：二极管的导通和截止特性材料：二极管、电源、电阻、万用表。

操作步骤：1. 将二极管与电阻串联，连接好电路。

2. 将电源正极与p型半导体连接，负极与n型半导体连接。

3. 调整电源电压，观察二极管的导通和截止状态。

4. 使用万用表检测电流和电压。

实验2：二极管的整流作用材料：二极管、交流电源、负载电阻、示波器。

操作步骤：1. 将二极管与负载电阻串联，连接好电路。

2. 连接交流电源，调节电压。

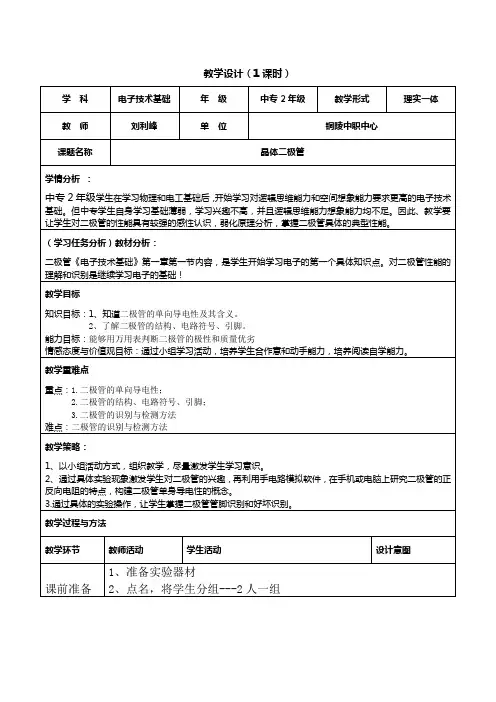

教学设计（1课时）教学活动1:实验研究晶体二极管是一种重要的电子元器件，它有什么典型特点呢？学生按图连接电路，进行实验探究,记录实验现象，填写任务单。

（闭合开关，小灯泡，断开电源，将二极管反过来接入电路中，再闭合开关，小灯泡。

）创设情境、新课导入。

教学活动2软件模拟测量晶体二极管的正反向电阻从上面的实验现象可看到，二极管一次导通、另一次不导通！物理中我们学习过伏安法测电阻，现在请各小组设计一个实验电路，测量这两种情况下二极管的电阻。

布置探究任务，引导学生研究二极管的性能，培养学生相互合作，相互交流意识！教师和学生共同点评设计好的电路1、学生分组设计电路。

2、小组展示设计好的电路。

培养学生相互合作，相互交流意识！得到合理的测量电路！教师巡回指导3、学生用软件模拟测量晶体二极管的正反向电阻，并填写任务单。

①打开手机上模拟软件，按框中的电路图用模拟软件搭接好电路。

②设定R=300Ω,电源电动势E=3.0V，进入模拟状态，读出晶体二极管两端电压= V和通过的电流= A，计算此时二极管电阻=Ω。

③停止模拟，将晶体二极管两端对调，其它不变，再进入模拟状态，读出晶体二极管两端电压= V和通过的电流= A，计算此时二极管电阻= Ω。

④从上面可看到，通过二极管的电流方向不同，二极管表现的显著不同，即一个方向电阻较小，另一个方向电阻较大，表现为。

教师点评4、各小组展示测量结果和结论引导学生正确表达结论。

教学活动3教师引导学生学习课本学生阅读课本有关二极管构造、特性，符号等常识内容，并填写任务单。

学生从课本上获取二极管常识内容。

板书设计：晶体二极管1、二极管的性能------具有单向导电性（正向导通电阻小，反向截止电阻很大）2、二极管结构、符号和正负极。

3、二极管的管脚识别与检测方法分层作业设计：完成任务书教学反思：这节课是在2017年9月初上的一节课，当时分小组为2人一组。

由于对学生的能力估计不足，不同小组完成任务的进度差距过大，整体教学时间延伸到2课时！单位：铜陵中职中心姓名：刘利峰日期:2018.1晶体二极管----任务书任务晶体二极管的性能和识别时间班级姓名工具安装模拟软件的安卓系统手机，指针万用表，晶体二极管材料若干任务1学生按图连接电路，进行实验,并记录实验现象。

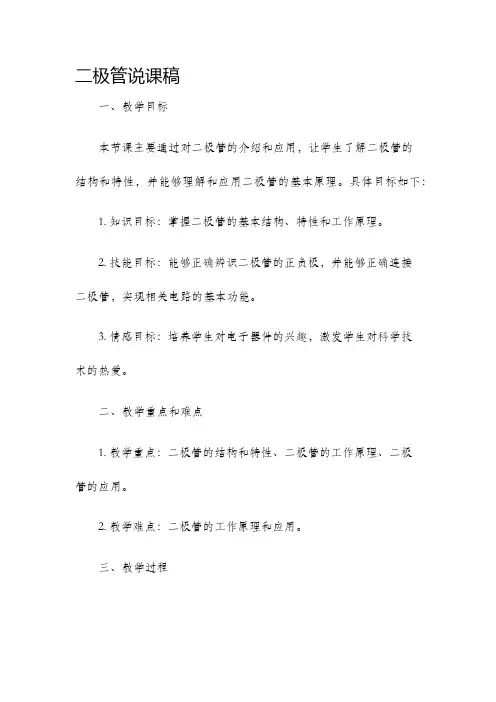

二极管说课稿一、教学目标本节课主要通过对二极管的介绍和应用，让学生了解二极管的结构和特性，并能够理解和应用二极管的基本原理。

具体目标如下：1. 知识目标：掌握二极管的基本结构、特性和工作原理。

2. 技能目标：能够正确辨识二极管的正负极，并能够正确连接二极管，实现相关电路的基本功能。

3. 情感目标：培养学生对电子器件的兴趣，激发学生对科学技术的热爱。

二、教学重点和难点1. 教学重点：二极管的结构和特性、二极管的工作原理、二极管的应用。

2. 教学难点：二极管的工作原理和应用。

三、教学过程1. 导入：通过关于二极管的教学视频、图片等素材，激发学生对二极管的兴趣，引发学生对问题的思考。

2. 知识讲解(1) 二极管的结构：由PN结组成，其中P区为正极端，N区为负极端。

(2) 二极管的特性：正向导通电流大，反向截止电流小。

(3) 二极管的工作原理：正向偏置时，P区电势高于N区，电流从P区向N区流动；反向偏置时，电势差不足以克服PN结的耗尽层，二极管中几乎没有电流流动。

(4) 二极管的应用：常见的应用包括整流、开关、放大等。

3. 实验演示：进行二极管的实验演示，通过搭建不同类型的电路，让学生亲自感受二极管的工作原理和应用。

4. 小组讨论：将学生分成小组，让他们在小组内共同探讨和解决二极管的相关问题，促进学生的合作和思维能力。

5. 总结与展望：对本节课的内容进行总结，回顾二极管的基本结构和特性，强调二极管的应用前景。

四、教学评价与作业1. 教学评价：通过观察学生在实验演示和小组讨论中的表现，评估他们对二极管的理解程度和应用能力。

2. 作业任务：让学生回答几个与二极管相关的问题，巩固所学知识。

五、板书设计二极管的结构和特性- 结构：PN结- 特性：正向导通电流大，反向截止电流小二极管的工作原理- 正向偏置：PN结电势差- 反向偏置：PN结耗尽层二极管的应用- 整流- 开关- 放大六、教学反思本节课在教学设计上，通过导入、知识讲解、实验演示和小组讨论等环节，全面展示了二极管的结构、特性、工作原理和应用。

初中二极管课程教案教学目标：1. 了解二极管的基本原理和特性；2. 掌握二极管的符号和参数；3. 学会二极管的应用电路和实际操作。

教学重点：1. 二极管的基本原理和特性；2. 二极管的符号和参数；3. 二极管的应用电路和实际操作。

教学准备：1. 教室内的多媒体设备；2. 电源；3. 面包板；4. 发光二极管；5. 电阻；6. 开关。

教学过程：一、导入（5分钟）1. 引导学生回顾上一节课的内容，让学生回顾电路的基本组成部分；2. 提问：你们知道电路中常用的元件有哪些吗？3. 学生回答：电阻、电容、电感、开关等；4. 教师总结：除了这些元件，我们还需要一种元件来实现电路的控制和调节，那就是二极管。

二、二极管的基本原理和特性（15分钟）1. 向学生介绍二极管的符号和结构；2. 讲解二极管的工作原理和特性；3. 通过示例电路图，让学生了解二极管在电路中的作用；4. 学生实验：用发光二极管和电阻组成一个简单的二极管电路，观察发光二极管的亮灭情况，验证二极管的单向导电性。

三、二极管的参数（10分钟）1. 向学生介绍二极管的主要参数，如正向压降、反向饱和电流、最大整流电流等；2. 通过实物展示，让学生了解不同类型二极管的参数差异；3. 学生实验：测量不同类型二极管的正向压降和反向饱和电流，分析二极管参数对电路性能的影响。

四、二极管的应用电路（15分钟）1. 向学生介绍二极管的应用电路，如整流电路、稳压电路、开关电路等；2. 通过示例电路图，让学生了解二极管在应用电路中的作用；3. 学生实验：搭建一个简单的整流电路，将交流电转化为直流电，观察电路的运行情况。

五、实际操作（10分钟）1. 学生分组，每组搭建一个二极管电路，如整流电路或开关电路；2. 教师巡回指导，解答学生在搭建过程中遇到的问题；3. 学生展示自己的电路，分享搭建过程中的收获和体会。

六、总结与评价（5分钟）1. 教师引导学生回顾本节课所学内容，让学生总结二极管的基本原理、特性和应用；2. 学生互评，分享彼此在实验中的收获和不足；3. 教师点评，对学生的表现给予肯定和鼓励，并提出改进意见。

二极管教案教学目标：知识目标：1.了解晶体二极管的种类、符号及其含义；2.理解二极管单向导电性。

能力目标：1.能够认识二极管；2.能够判别二极管的极性；3.能够掌握二极管的单向导电性。

情感态度与价值观：通过观看相关的资料图片，激发学生对研究二极管的求知欲。

教学重点：掌握晶体二极管的种类、符号及其含义，理解二极管单向导电性。

教学难点：判别二极管的极性。

教学方法：讲授法、任务驱动法。

教学资源：PPT、多媒体。

教学准备：准备好PPT和多媒体资源，了解学生的基础知识。

教学环节：1.学生认真观看图片，思考老师提出的问题，并根据自己对大屏幕是如何出现图片和文字的，尝试回答。

2.教师在PPT上打出日常生活中应用二极管的图片，让学生观查图片。

通过导入新课的方式，让学生从熟悉的生活实例中了解二极管的应用，容易激发学生研究兴趣和求知欲望。

3.明确任务，让学生明确研究二极管的三个任务：认识晶体二极管，探究晶体二极管特性，分析二极管电路。

4.认真思考二极管的外形，回忆以前是否见到过二极管。

强调二极管的极性，让学生明确二极管的单向导电性。

5.通过图片的展示，让学生了解晶体二极管的种类、符号及其含义。

强调二极管的极性标注的脚为负极，让学生能够判别二极管的极性。

6.总结本节课的内容，让学生掌握晶体二极管的种类、符号及其含义，理解二极管单向导电性，能够判别二极管的极性。

信息的能力。

提醒学生注意二极管在电路图中的符号和正负极的标注，以避免接反导致的后果。

引出任务二，讲解晶体二极管的特性，让学生了解二极管的单向导电性。

通过提问和表扬等方式激发学生的研究积极性，加深学生对二极管的认识和理解。

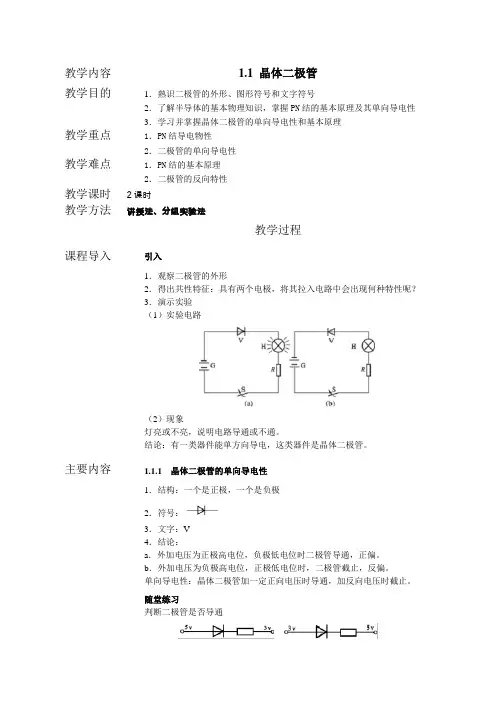

教学内容 1.1晶体二极管教学目的1．熟识二极管的外形、图形符号和文字符号2．了解半导体的基本物理知识，掌握PN结的基本原理及其单向导电性3．学习并掌握晶体二极管的单向导电性和基本原理教学重点1．PN结导电物性2．二极管的单向导电性教学难点1．PN结的基本原理2．二极管的反向特性教学课时2课时教学方法讲授法、分组实验法教学过程课程导入主要内容引入1．观察二极管的外形2．得出共性特征：具有两个电极，将其拉入电路中会出现何种特性呢？3．演示实验（1）实验电路（2）现象灯亮或不亮，说明电路导通或不通。

结论：有一类器件能单方向导电，这类器件是晶体二极管。

1.1.1晶体二极管的单向导电性1．结构：一个是正极，一个是负极2．符号：3．文字：V4．结论：a．外加电压为正极高电位，负极低电位时二极管导通，正偏。

b．外加电压为负极高电位，正极低电位时，二极管截止，反偏。

单向导电性：晶体二极管加一定正向电压时导通，加反向电压时截止。

随堂练习判断二极管是否导通1.1.2PN结1．本征半导体：不加杂质的纯净半导体，如硅、锗。

2．载流子：半导体中存在的两种导电的带电物体。

（1）自由电子：带负电。

（2）空穴：带正电。

特性：在外电场的作用下，两种载流子都可以做定向移动，形成电流。

3．P型半导体：在本征半导体中掺三价元素，主要靠空穴导电。

空穴数大于自由电子数。

即：多数载流子为空穴，少数载流子为电子。

4．N型半导体：在本征半导体中掺入五价元素，主要靠电子导电。

即：多数载流子为电子，少数载流子为空穴。

注意：无论是P型、N型半导体，其正、负电荷总是相等的，整个半导体保持电中性。

5．PN结采用掺杂工艺，使硅或锗的一边形成P型半导体，另一边形成N型半导体区域，在P区和N区的交界面形成一个具有特殊电性能的薄层，称为PN结。

将PN结加封装成二极管，从P区引出为正极，N区引出为负极。

结论：（1）PN结正向偏置时，电阻很小，导通。

（2）PN结反向偏置时，电阻很大，截止。

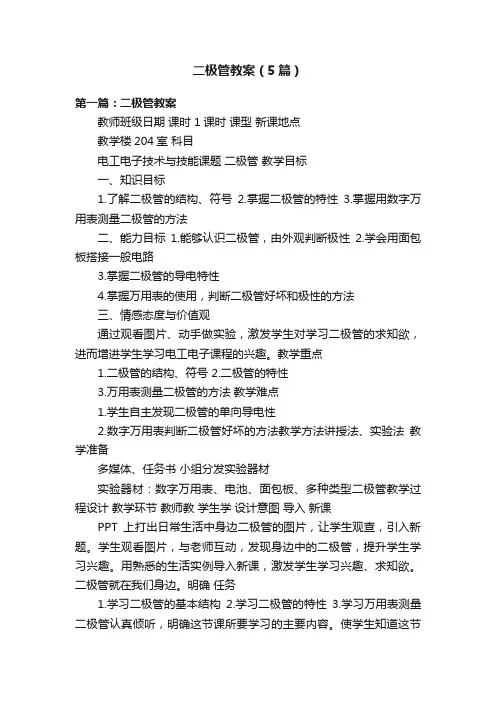

二极管教案（5篇）第一篇：二极管教案教师班级日期课时 1课时课型新课地点教学楼204室科目电工电子技术与技能课题二极管教学目标一、知识目标1.了解二极管的结构、符号2.掌握二极管的特性3.掌握用数字万用表测量二极管的方法二、能力目标1.能够认识二极管，由外观判断极性2.学会用面包板搭接一般电路3.掌握二极管的导电特性4.掌握万用表的使用，判断二极管好坏和极性的方法三、情感态度与价值观通过观看图片、动手做实验，激发学生对学习二极管的求知欲，进而增进学生学习电工电子课程的兴趣。

教学重点1.二极管的结构、符号2.二极管的特性3.万用表测量二极管的方法教学难点1.学生自主发现二极管的单向导电性2.数字万用表判断二极管好坏的方法教学方法讲授法、实验法教学准备多媒体、任务书小组分发实验器材实验器材：数字万用表、电池、面包板、多种类型二极管教学过程设计教学环节教师教学生学设计意图导入新课PPT上打出日常生活中身边二极管的图片，让学生观查，引入新题。

学生观看图片，与老师互动，发现身边中的二极管，提升学生学习兴趣。

用熟悉的生活实例导入新课，激发学生学习兴趣、求知欲。

二极管就在我们身边。

明确任务1.学习二极管的基本结构2.学习二极管的特性3.学习万用表测量二极管认真倾听，明确这节课所要学习的主要内容。

使学生知道这节课的主要内容是什么，重点掌握什么。

认识二极管结构1.首先通过PPT动画演示介绍什么是PN结，然后讲解PN结如何封装成二极管，最后指出PN结的重要性。

通过二级管用途的介绍，指出“二极管改变了世界”。

2.给出二极管的图形符号文字符号：VD3.通过PPT结合发给学生的二极管元件，学习如何从外观判断二极管的极性。

同时简单介绍下面三种二极管的用途。

整流VD负极：银色色环；稳压VD负极：黑色色环；发光VD负极：短引脚。

认真看、认真听，了解二极管是有极性的电子器件。

学生记忆，并在任务书上写下来，总结讨论记忆VD正负极的小技巧，在任务书中写下。

二极管课程设计一、课程目标知识目标：1. 学生能理解并掌握二极管的定义、结构、工作原理及主要参数；2. 学生能掌握二极管的伏安特性曲线，并了解其在电路中的应用；3. 学生能了解不同类型二极管的特点及使用场合。

技能目标：1. 学生能运用所学知识，正确判断二极管的好坏；2. 学生能运用二极管设计并搭建简单的电路，解决实际问题；3. 学生能够通过查阅资料，了解电子元器件的发展趋势，为后续学习打下基础。

情感态度价值观目标：1. 学生通过学习二极管，培养对电子技术的兴趣和爱好；2. 学生能够认识到电子技术在生活中的重要性，增强实践操作的自信心；3. 学生在合作学习过程中，培养团队协作意识，提高沟通与交流能力。

课程性质：本课程为电子技术基础课程，旨在让学生掌握二极管的基本原理和应用。

学生特点：学生处于高中阶段，具有一定的物理基础和动手能力，对电子技术有一定的好奇心。

教学要求：注重理论与实践相结合，提高学生的实际操作能力和创新意识。

将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 二极管的定义、结构及类型- 二极管的结构与符号- 二极管的种类及特点2. 二极管的工作原理-PN结的形成与特性-二极管的单向导电性-二极管伏安特性曲线3. 二极管的主要参数-正向电压、反向电压-正向电流、反向饱和电流-整流、开关速度等参数4. 二极管的应用电路-整流电路-限幅电路-钳位电路-开关电路5. 二极管的检测与选用-好坏二极管的判断方法-二极管的选用原则-典型应用电路分析6. 实践操作-二极管伏安特性曲线的测试-二极管整流电路搭建-二极管应用电路分析与设计教学内容按照教材章节进行组织，注重理论与实践相结合。

在教学过程中，教师需根据学生的实际情况，适当调整教学进度，确保学生能够扎实掌握二极管的相关知识。

同时，鼓励学生通过查阅资料、讨论等方式，深入了解二极管的发展与应用，培养学生的自主学习能力和创新意识。

三、教学方法1. 讲授法：- 在讲解二极管的基本概念、原理和参数时，采用讲授法，结合多媒体课件，使抽象的理论形象化，便于学生理解；- 通过讲解典型应用电路，引导学生理解二极管在实际电路中的作用。

二极管获奖教学设计导言：二极管是电工和电子工程领域中的重要组件之一。

它具有只允许电流在一个方向流动的特性，因此常用于整流、放大和开关电路中。

为了加强学生对二极管的理解和应用能力，我设计了一套获奖教学设计。

本文将详细介绍该教学设计的目标、内容、教学方法以及预期效果。

一、教学设计目标：1. 帮助学生了解二极管的基本原理和特性；2. 培养学生对二极管的应用能力；3. 提高学生的实验设计和分析能力。

二、教学设计内容：本教学设计分为三个模块：理论讲解模块、实验模块和应用设计模块。

1. 理论讲解模块：在本模块中，我将向学生介绍二极管的基本原理、工作特性以及常见的二极管类型。

我会使用简明扼要的语言和图示来解释二极管的结构和运作原理。

同时，我还将通过实例来说明二极管在电路中的重要作用。

2. 实验模块：该模块为学生提供了一个实践操作的机会，通过实验进一步加深对二极管的理解。

我将设计一些简单且具有实际意义的实验，如二极管的正向导通特性实验、负向截止特性实验等。

在实验中，我会引导学生正确使用实验仪器、观察实验现象，并帮助他们分析实验结果。

3. 应用设计模块：在此模块中，我将指导学生运用所学的知识和技能，设计一个应用二极管的小型电路。

学生可以选择自己感兴趣的主题，如LED 闪烁灯、音频放大电路等。

我将鼓励学生独立思考和创新，并引导他们完成电路的设计、搭建和测试工作。

三、教学方法：1. 理论讲解采用讲授相结合的方式，注重图示和实例的应用，以提高学生的理解和记忆效果。

2. 实验模块中，学生需要分组进行实验操作，以培养其团队合作和实验技能。

3. 在应用设计模块中，学生将独立完成电路设计和实现过程，教师起到指导和辅助的作用。

四、预期效果：通过该教学设计，我期望学生能够：1. 掌握二极管的基本原理和特性；2. 具有良好的实验设计和分析能力；3. 能够独立运用二极管设计和实现小型电路；4. 提升对电子元件的兴趣和学习动力。

结论：二极管作为电子技术中的重要组件，其理解和应用对学生的电子专业学习至关重要。

《二极管》教学设计方案（第一课时）一、教学目标1. 掌握二极管的工作原理和特性。

2. 了解二极管的分类和应用领域。

3. 学会识别和检测常见的二极管。

二、教学重难点1. 教学重点：掌握二极管的工作原理，了解二极管的分类和应用领域。

2. 教学难点：如何识别和检测常见的二极管，理解二极管的单向导电特性。

三、教学准备1. 准备教学PPT，包含二极管的工作原理、分类和应用领域等内容。

2. 准备实物二极管，用于展示和讲解。

3. 准备检测工具，如万用表，用于学生实际操作。

4. 准备相关视频和案例，用于辅助教学。

5. 安排学生进行实际操作，进行二极管的识别和检测练习。

四、教学过程：（一）导入新课1. 复习提问：请同砚们回顾一下我们之前学过的物理知识，有哪些是利用了半导体材料？2. 展示实物：二极管，并介绍二极管的作用和种类。

3. 引出课题：今天我们将一起学习如何应用二极管制作一个简单的电路，并介绍二极管的基本特性。

（二）新课教学1. 二极管的结构和分类(1) 二极管的结构：PN结、外壳、引脚。

(2) 二极管的分类：按照功能可分为开关二极管、检波二极管、整流二极管等；按照材料可分为硅二极管和锗二极管等。

2. 二极管的特性(1) 单向导电性：二极管在正向电压作用下电阻很小，通过的电流较大；而在反向电压作用下电阻很大，通过的电流几乎为零。

(2) 温度对二极管特性的影响：随着温度的升高，正向压降减小，反向电流增大。

3. 二极管的检测方法(1) 利用万用表检测：应用数字万用表的电阻挡检测二极管的正反向电阻，如果正向电阻很靠近零，反向电阻很大，则说明二极管正常。

(2) 观察外观：检查二极管的外观是否破损、引脚是否变形等。

(3) 电压检测：给二极管加上一定电压，观察输出电流是否稳定。

4. 简单电路制作：利用发光二极管制作闪烁的LED灯。

(1) 材料准备：一个开关、一个发光二极管、一段导线、电源。

(2) 制作步骤：将发光二极管的正极毗连到开关的一端，另一端毗连到电源正极，然后将开关的另一端毗连到电源负极，最后用导线将电源正负极毗连起来。
