机械振动分析

机械加工过程中机械振动的原因及对策分析一、引言机械振动是机械加工过程中常见的问题，它会导致零件加工精度下降，影响工作效率，甚至导致设备损坏。

为了有效降低机械振动对机械加工过程的影响，需要深入了解机械振动的原因，并采取相应的对策。

本文就机械加工过程中机械振动的原因及对策进行分析。

二、机械振动的原因1.不平衡机械设备在工作过程中，如果重心不平衡或者零部件分布不均匀，就容易出现振动。

不平衡主要原因包括：（1）零件加工误差：在加工过程中，如果零件尺寸精度不高，就会导致装配过程中不平衡；（2）零部件分布不均匀：如果机械设备中的零部件分布不均匀，就会产生不平衡现象。

2.弹性变形机械设备在工作过程中，受到外力的作用，会产生弹性变形，从而引起振动。

弹性变形主要原因包括：（1）工件位置不准确：如果工件放置位置不稳定，会导致设备弹性变形；（2）切削力过大：在机械加工过程中，如果切削力过大，会造成工件和设备之间的相对位移，从而产生弹性变形。

3.激振力机械设备在工作过程中，如果受到外界激振力的作用，也会产生振动。

激振力主要原因包括：（1）传动系统的共振：如果传动系统的传动比例、间隙等参数不合适，就会造成传动系统的共振，产生激振力；（2）外界环境的震动：如果机械设备受到外界环境的震动，也会产生振动；三、机械振动的对策1.加强设备的平衡对于不平衡造成的振动，可以采取以下对策：（1）提高零件加工精度：在零件加工过程中，应严格控制尺寸精度，避免误差导致的不平衡；（2）调整零部件分布：改变零部件的位置，使得机械设备的重心分布更加均匀。

2.增加刚度对于弹性变形引起的振动，可以采取以下对策：（1）稳定工件位置：通过改进夹具结构，提高工件的抓紧力，稳定工件的位置，减少弹性变形；（2）优化切削参数：通过调整切削速度、切削深度等参数，降低切削力，减少工件和设备之间的相对位移，减小弹性变形。

3.减少激振力对于激振力引起的振动，可以采取以下对策：（1）改善传动系统的设计：优化传动系统的传动比例、间隙等参数，避免传动系统的共振；（2）加强设备的隔振措施：通过在机械设备底部安装隔振装置，降低设备受外界环境震动的影响。

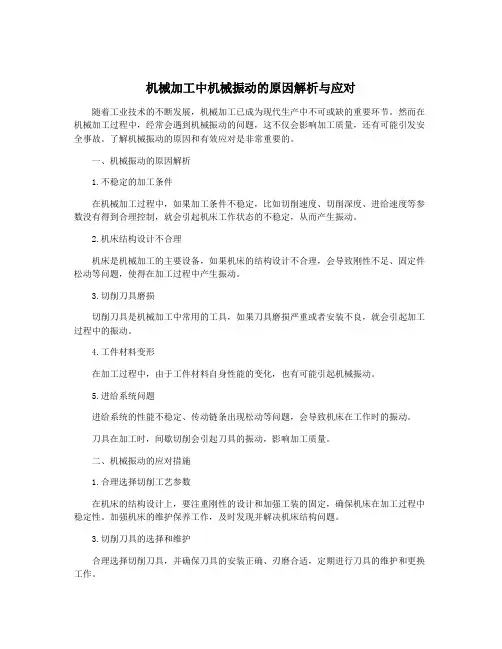

机械加工中机械振动的原因解析与应对随着工业技术的不断发展，机械加工已成为现代生产中不可或缺的重要环节。

然而在机械加工过程中，经常会遇到机械振动的问题，这不仅会影响加工质量，还有可能引发安全事故。

了解机械振动的原因和有效应对是非常重要的。

一、机械振动的原因解析1.不稳定的加工条件在机械加工过程中，如果加工条件不稳定，比如切削速度、切削深度、进给速度等参数没有得到合理控制，就会引起机床工作状态的不稳定，从而产生振动。

2.机床结构设计不合理机床是机械加工的主要设备，如果机床的结构设计不合理，会导致刚性不足、固定件松动等问题，使得在加工过程中产生振动。

3.切削刀具磨损切削刀具是机械加工中常用的工具，如果刀具磨损严重或者安装不良，就会引起加工过程中的振动。

4.工件材料变形在加工过程中，由于工件材料自身性能的变化，也有可能引起机械振动。

5.进给系统问题进给系统的性能不稳定、传动链条出现松动等问题，会导致机床在工作时的振动。

刀具在加工时，间歇切削会引起刀具的振动，影响加工质量。

二、机械振动的应对措施1.合理选择切削工艺参数在机床的结构设计上，要注重刚性的设计和加强工装的固定，确保机床在加工过程中稳定性。

加强机床的维护保养工作，及时发现并解决机床结构问题。

3.切削刀具的选择和维护合理选择切削刀具，并确保刀具的安装正确、刃磨合适，定期进行刀具的维护和更换工作。

选择质量稳定的工件材料，对材料性能进行精密测试和处理，以减少因材料变形引起的机械振动。

对进给系统进行定期的检查和维护工作，确保传动链条、导轨等部件的稳定性和耐磨性。

6.刀具间歇切削的解决方法对于刀具间歇切削引起的问题，可以采用提高刀具速度、增加刀具的刚度等方法来减少刀具的振动。

三、结语在机械加工中，机械振动是一个常见问题，如果不能得到及时合理的处理，会对加工质量和安全性造成很大影响。

加强对机械振动原因的分析和应对措施的研究非常重要。

通过合理选择加工条件、加强机床结构设计和维护、切削刀具的选择和维护、工件材料处理、进给系统的维护以及解决刀具间歇切削等措施，可以有效减少机械振动的发生，提高机械加工的质量和效率。

机械振动实验报告1. 实验目的本实验旨在通过对机械振动的实验研究，掌握机械振动的基本原理和特性，深入了解振动系统的参数对振动现象的影响。

2. 实验原理（1）简谐振动：当物体在受到外力作用下，沿着某一方向做来回运动时，称为简谐振动。

其数学表达式为x(t) = A*sin(ωt + φ)，其中A 为振幅，ω为角频率，φ为初相位。

（2）受迫振动：在外力的作用下振动的振幅不断受到调节，导致振幅和相位角与外力作用间存在一定的关联关系。

（3）自由振动：在无外力作用下，振动系统的振幅呈指数幅度减小的振动现象。

3. 实验内容（1）测量弹簧振子的简谐振动周期并绘制振幅-周期曲线。

（2）通过改变绳长和质量对受迫振动的谐振频率进行测量。

（3）观察受外力激励时的自由振动现象。

4. 实验数据与结果（1）弹簧振子简谐振动周期测量结果如下：振幅（cm）周期（s）0.5 0.81.0 1.21.5 1.62.0 1.9（2）受迫振动的谐振频率测量结果如下：绳长（m）质量（kg）谐振频率（Hz）0.5 0.1 2.50.6 0.2 2.00.7 0.3 1.80.8 0.4 1.5（3）外力激励下的自由振动现象结果呈现出振幅逐渐减小的趋势。

5. 实验分析通过实验数据处理和结果分析，可以得出以下结论：（1）弹簧振子的振动周期与振幅呈线性关系，在一定范围内，振幅增大，周期相应增多。

（2）受迫振动的谐振频率随绳长和质量的增加而减小，表明振动系统的参数对谐振频率有一定的影响。

（3）外力激励下的自由振动现象符合指数幅度减小的规律，振幅随时间的增长呈现递减趋势。

6. 实验总结本实验通过测量和观察机械振动的不同现象，探究了振动系统的基本原理和特性。

实验结果表明振动系统的参数对振动现象产生了明显的影响，为进一步深入研究振动学提供了基础。

通过本次实验，我对机械振动的原理和特性有了更深入的了解，对实验数据处理和分析方法也有了更加熟练的掌握。

希望通过不断的实验学习，能够进一步提升自己对振动学理论的理解水平，为未来的科研工作打下坚实基础。

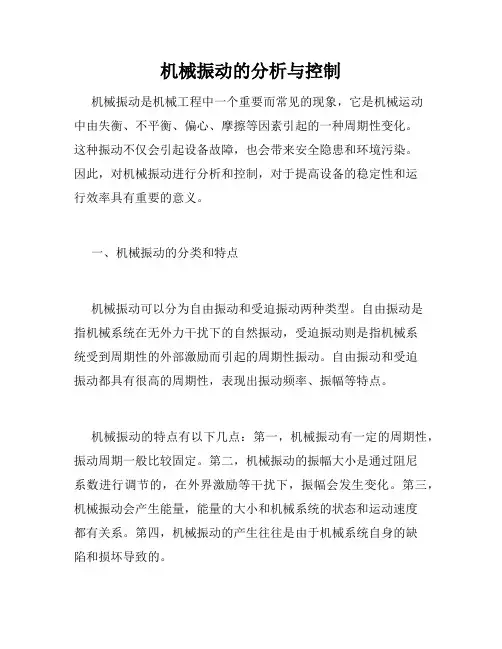

机械振动的分析与控制机械振动是机械工程中一个重要而常见的现象，它是机械运动中由失衡、不平衡、偏心、摩擦等因素引起的一种周期性变化。

这种振动不仅会引起设备故障，也会带来安全隐患和环境污染。

因此，对机械振动进行分析和控制，对于提高设备的稳定性和运行效率具有重要的意义。

一、机械振动的分类和特点机械振动可以分为自由振动和受迫振动两种类型。

自由振动是指机械系统在无外力干扰下的自然振动，受迫振动则是指机械系统受到周期性的外部激励而引起的周期性振动。

自由振动和受迫振动都具有很高的周期性，表现出振动频率、振幅等特点。

机械振动的特点有以下几点：第一，机械振动有一定的周期性，振动周期一般比较固定。

第二，机械振动的振幅大小是通过阻尼系数进行调节的，在外界激励等干扰下，振幅会发生变化。

第三，机械振动会产生能量，能量的大小和机械系统的状态和运动速度都有关系。

第四，机械振动的产生往往是由于机械系统自身的缺陷和损坏导致的。

二、机械振动的分析方法机械振动的分析方法涉及到多个学科领域，主要包括机械力学、信号处理、控制理论等。

针对不同类型的机械振动，需要选用不同的分析方法。

对于自由振动，可以通过求解系统的特征方程来计算系统的振动频率和振型。

对于受迫振动，可以采用傅里叶分析或小波分析等信号处理方法，分析系统的荷载和响应信号特点。

除了单独分析机械振动外，还可以采用有限元分析和振动模拟方法对机械系统进行整体分析。

这种方法可以考虑机械系统的复杂性和非线性特性，预测机械振动的发生概率和严重程度，为控制机械振动提供依据。

三、机械振动的控制技术针对机械振动所带来的影响，需要采取一系列控制技术进行控制。

机械振动的控制技术主要包括结构控制、阻尼控制、主动控制、被动控制等多个方面。

结构控制是指通过设计改变机械系统的结构，改变系统的固有频率，达到控制机械振动的目的。

阻尼控制则是通过人工增加机械系统的阻尼，以减少振幅和振动能量。

主动控制是指在机械系统内部增加控制装置，通过控制振动器件的电磁力、液压力等来控制机械振动。

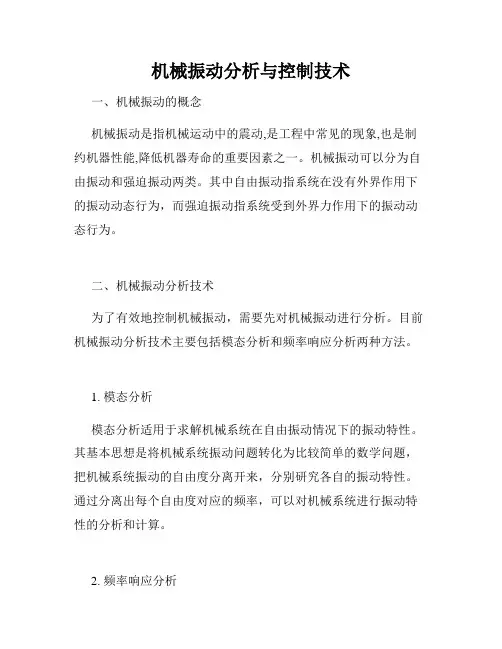

机械振动分析与控制技术一、机械振动的概念机械振动是指机械运动中的震动,是工程中常见的现象,也是制约机器性能,降低机器寿命的重要因素之一。

机械振动可以分为自由振动和强迫振动两类。

其中自由振动指系统在没有外界作用下的振动动态行为，而强迫振动指系统受到外界力作用下的振动动态行为。

二、机械振动分析技术为了有效地控制机械振动，需要先对机械振动进行分析。

目前机械振动分析技术主要包括模态分析和频率响应分析两种方法。

1. 模态分析模态分析适用于求解机械系统在自由振动情况下的振动特性。

其基本思想是将机械系统振动问题转化为比较简单的数学问题，把机械系统振动的自由度分离开来，分别研究各自的振动特性。

通过分离出每个自由度对应的频率，可以对机械系统进行振动特性的分析和计算。

2. 频率响应分析频率响应分析适用于求解机械系统在强迫振动情况下的振动特性。

其基本思想是通过将机械系统与激励力作为一个整体进行分析，来求解机械系统在不同频率下的响应特性。

通过分析激励力与机械系统的响应，得到机械系统在不同频率下的振动特性，进而对机械系统的振动进行控制和调节。

三、机械振动控制技术为了有效地控制机械振动，可以采用机械振动控制技术。

目前机械振动控制技术主要包括被动控制和主动控制两种方法。

1. 被动控制被动控制是指通过机械结构的变化，改变机械系统的振动特性，从而达到控制振动的目的。

被动控制可以采用材料的选择，结构参数的调整等方式进行控制。

在实际应用中，被动控制主要应用于需要长期控制的机械系统。

2. 主动控制主动控制是指根据系统反馈信息，通过激励系统的某个部分，改变机械系统的振动特性，从而达到控制振动的目的。

主动控制可以采用精密传感器，控制算法，控制器等设备进行。

四、机械振动的应用机械振动分析和控制技术的应用广泛，可用于飞机发动机、高速列车、钢铁、火电、核电等行业。

这些领域的机械系统都对振动控制有着极高的需求，因此机械振动分析和控制技术在这些领域中得到了广泛的应用。

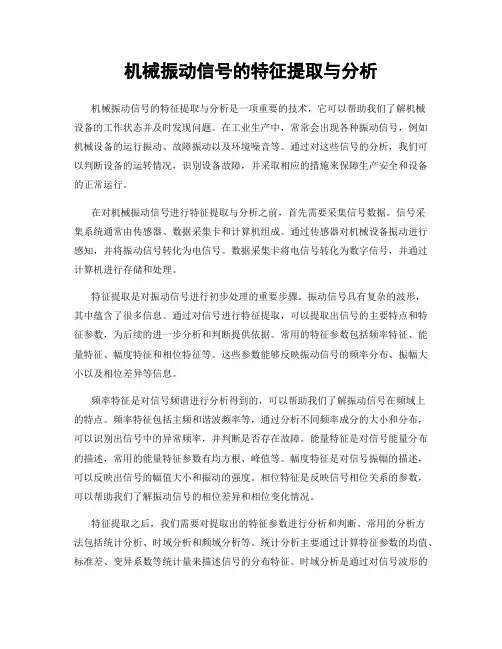

机械振动信号的特征提取与分析机械振动信号的特征提取与分析是一项重要的技术，它可以帮助我们了解机械设备的工作状态并及时发现问题。

在工业生产中，常常会出现各种振动信号，例如机械设备的运行振动、故障振动以及环境噪音等。

通过对这些信号的分析，我们可以判断设备的运转情况，识别设备故障，并采取相应的措施来保障生产安全和设备的正常运行。

在对机械振动信号进行特征提取与分析之前，首先需要采集信号数据。

信号采集系统通常由传感器、数据采集卡和计算机组成。

通过传感器对机械设备振动进行感知，并将振动信号转化为电信号。

数据采集卡将电信号转化为数字信号，并通过计算机进行存储和处理。

特征提取是对振动信号进行初步处理的重要步骤。

振动信号具有复杂的波形，其中蕴含了很多信息。

通过对信号进行特征提取，可以提取出信号的主要特点和特征参数，为后续的进一步分析和判断提供依据。

常用的特征参数包括频率特征、能量特征、幅度特征和相位特征等。

这些参数能够反映振动信号的频率分布、振幅大小以及相位差异等信息。

频率特征是对信号频谱进行分析得到的，可以帮助我们了解振动信号在频域上的特点。

频率特征包括主频和谐波频率等，通过分析不同频率成分的大小和分布，可以识别出信号中的异常频率，并判断是否存在故障。

能量特征是对信号能量分布的描述，常用的能量特征参数有均方根、峰值等。

幅度特征是对信号振幅的描述，可以反映出信号的幅值大小和振动的强度。

相位特征是反映信号相位关系的参数，可以帮助我们了解振动信号的相位差异和相位变化情况。

特征提取之后，我们需要对提取出的特征参数进行分析和判断。

常用的分析方法包括统计分析、时域分析和频域分析等。

统计分析主要通过计算特征参数的均值、标准差、变异系数等统计量来描述信号的分布特征。

时域分析是通过对信号波形的观察和分析，了解信号在时间轴上的变化规律和特点。

频域分析是通过将时域信号转化为频域信号，在频域上观察和分析信号的频谱特征。

通过对机械振动信号的特征提取与分析，我们可以得到信号的特征参数和分析结果。

第8章机械振动测试与分析8.1 概述机械振动是自然界、工程技术和日常生活中普遍存在的物理现象。

各种机器、仪器和设备运行时，不可避免地存在着诸如回转件的不平衡、负载的不均匀、结构刚度的各向异性、润滑状况的不良及间隙等原因而引起受力的变动、碰撞和冲击，以及由于使用、运输和外界环境下能量传递、存储和释放都会诱发或激励机械振动。

所以说，任何一台运行着的机器、仪器和设备都存在着振动现象。

在大多数情况下，机械振动是有害的。

振动往往会破坏机器的正常工作和原有性能，振动的动载荷使机器加速失效、缩短使用寿命甚至导致损坏造成事故。

机械振动还直接或间接地产生噪声，恶化环境和劳动条件，危害人类的健康。

因此，要采取适当的措施使机器振动在限定范围之内，以避免危害人类和其他结构。

随着现代工业技术的发展，除了对各种机械设备提出了低振级和低噪声的要求外，还应随时对生产过程或设备进行监测、诊断，对工作环境进行控制，这些都离不开振动测量。

为了提高机械结构的抗振性能，有必要进行机械结构的振动分析和振动设计，找出其薄弱环节，改善其抗振性能。

另外，对于许多承受复杂载荷或本身性质复杂的机械结构的动力学模型及其动力学参数，如阻尼系数、固有频率和边界条件等，目前尚无法用理论公式正确计算，振动试验和测量便是唯一的求解方法。

因此，振动测试在工程技术中起着十分重要的作用。

振动测试的目的，归纳起来主要有以下几个方面：(1) 检查机器运转时的振动特性，以检验产品质量；(2) 测定机械系统的动态响应特性，以便确定机器设备承受振动和冲击的能力，并为产品的改进设计提供依据；(3) 分析振动产生的原因，寻找振源，以便有效地采取减振和隔振措施；(4) 对运动中的机器进行故障监控，以避免重大事故。

一般来讲，振动研究就是对“机械系统”、“激励”和“响应”三者已知其中两个，再求另一个的问题。

振动研究可分为以下三类：(1) 振动分析，即已知激励条件和系统的振动特性，欲求系统的响应；(2) 系统识别，即已知系统的激励条件和系统的响应，要确定系统的特性，这是系统动态响应特性测试问题；(3) 环境预测，即已知系统的振动特性和系统的响应，欲确定系统的激励状态，这是寻求振源的问题。

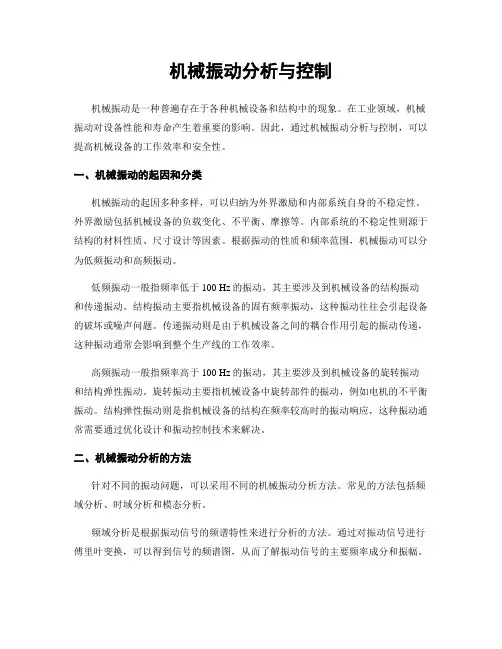

机械振动分析与控制机械振动是一种普遍存在于各种机械设备和结构中的现象。

在工业领域，机械振动对设备性能和寿命产生着重要的影响。

因此，通过机械振动分析与控制，可以提高机械设备的工作效率和安全性。

一、机械振动的起因和分类机械振动的起因多种多样，可以归纳为外界激励和内部系统自身的不稳定性。

外界激励包括机械设备的负载变化、不平衡、摩擦等。

内部系统的不稳定性则源于结构的材料性质、尺寸设计等因素。

根据振动的性质和频率范围，机械振动可以分为低频振动和高频振动。

低频振动一般指频率低于100 Hz的振动，其主要涉及到机械设备的结构振动和传递振动。

结构振动主要指机械设备的固有频率振动，这种振动往往会引起设备的破坏或噪声问题。

传递振动则是由于机械设备之间的耦合作用引起的振动传递，这种振动通常会影响到整个生产线的工作效率。

高频振动一般指频率高于100 Hz的振动，其主要涉及到机械设备的旋转振动和结构弹性振动。

旋转振动主要指机械设备中旋转部件的振动，例如电机的不平衡振动。

结构弹性振动则是指机械设备的结构在频率较高时的振动响应，这种振动通常需要通过优化设计和振动控制技术来解决。

二、机械振动分析的方法针对不同的振动问题，可以采用不同的机械振动分析方法。

常见的方法包括频域分析、时域分析和模态分析。

频域分析是根据振动信号的频谱特性来进行分析的方法。

通过对振动信号进行傅里叶变换，可以得到信号的频谱图，从而了解振动信号的主要频率成分和振幅。

频域分析可以用于检测并诊断机械设备的故障，例如轴承的内圈裂纹和滚子的疲劳断裂等。

时域分析是根据振动信号的时序变化特性来进行分析的方法。

通过对振动信号进行波形图和时域参数的计算，可以了解振动信号的时域特性，如振幅、周期和脉冲响应等。

时域分析可以用于测量和监测机械设备的运行状态，例如齿轮传动系统的偏心量和波动量等。

模态分析是通过振动测量和数学模型来研究机械结构的振动行为的方法。

通过振动信号的傅里叶变换和相关分析，可以得到机械结构的模态参数，如固有频率、振型和阻尼比。

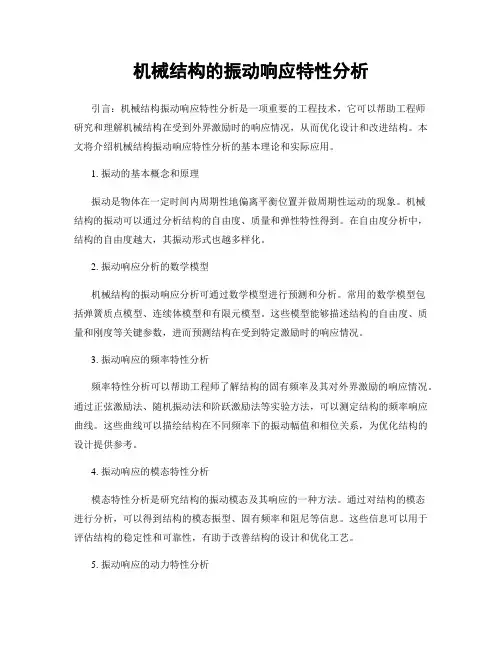

机械结构的振动响应特性分析引言：机械结构振动响应特性分析是一项重要的工程技术，它可以帮助工程师研究和理解机械结构在受到外界激励时的响应情况，从而优化设计和改进结构。

本文将介绍机械结构振动响应特性分析的基本理论和实际应用。

1. 振动的基本概念和原理振动是物体在一定时间内周期性地偏离平衡位置并做周期性运动的现象。

机械结构的振动可以通过分析结构的自由度、质量和弹性特性得到。

在自由度分析中，结构的自由度越大，其振动形式也越多样化。

2. 振动响应分析的数学模型机械结构的振动响应分析可通过数学模型进行预测和分析。

常用的数学模型包括弹簧质点模型、连续体模型和有限元模型。

这些模型能够描述结构的自由度、质量和刚度等关键参数，进而预测结构在受到特定激励时的响应情况。

3. 振动响应的频率特性分析频率特性分析可以帮助工程师了解结构的固有频率及其对外界激励的响应情况。

通过正弦激励法、随机振动法和阶跃激励法等实验方法，可以测定结构的频率响应曲线。

这些曲线可以描绘结构在不同频率下的振动幅值和相位关系，为优化结构的设计提供参考。

4. 振动响应的模态特性分析模态特性分析是研究结构的振动模态及其响应的一种方法。

通过对结构的模态进行分析，可以得到结构的模态振型、固有频率和阻尼等信息。

这些信息可以用于评估结构的稳定性和可靠性，有助于改善结构的设计和优化工艺。

5. 振动响应的动力特性分析动力特性分析是通过对结构的受力和动力载荷进行分析，研究结构在不同工况下的振动响应情况。

通过应用牛顿第二定律和动力学理论，可以计算和预测结构的振动响应，并分析其对结构的影响。

动力特性分析对于评估结构的稳定性和安全性至关重要。

结论: 机械结构的振动响应特性分析是一项复杂而关键的工程技术。

通过对结构的频率特性、模态特性和动力特性进行分析，可以帮助工程师深入理解结构的振动行为，并为结构的优化设计提供依据。

机械结构振动响应特性分析的应用范围广泛，包括机械工程、航空航天、建筑工程等领域。

机械系统的振动特性分析在日常生活中，机械系统的振动特性是一个非常重要的问题。

无论是汽车发动机的振动，还是楼房的结构振动，都直接影响着机械系统的运行和安全性。

因此，深入了解机械系统的振动特性对于提高其性能和稳定性至关重要。

首先，我们先来了解一下机械系统的振动是如何产生的。

简单来说，任何物体都有一定的弹性，当外力作用于物体时，物体会发生形变。

而当外力突然消失时，物体会恢复到原来的形态，这种复原的过程会使物体产生振动。

这种振动可以是单纯的正弦振动，也可以是复杂的周期或非周期振动。

机械系统的振动特性分析主要是研究振动的幅值、频率、相位等参数。

机械系统的振动特性分析涉及到许多重要的概念。

首先是自由振动和强迫振动。

自由振动是指系统在没有外力作用下自行振动的情况，而强迫振动则是指系统在受到外力作用下振动的情况。

自由振动一般是由系统本身的固有特性所决定，而强迫振动则是受到外力的大小和频率影响。

这两种振动都可以通过分析系统的振动特性来进行研究和控制。

其次，机械系统的振动还与系统的固有频率密切相关。

固有频率是指机械系统在没有外力干扰的情况下，自由振动的频率。

当外力的频率接近系统的固有频率时，系统会发生共振现象。

共振会导致系统的振幅急剧增大，甚至超过系统原有的强度和稳定性。

因此，在设计和使用机械系统时，需要特别注意避免共振现象的发生，这可以通过调整系统的固有频率或调整外力的频率来实现。

此外，机械系统的振动还与系统的材料和结构参数有关。

不同的材料和结构参数会影响到系统的刚度和阻尼，从而影响到系统的振动特性。

例如，对于悬吊在弹簧上的质点系统，弹簧的刚度和质点的质量会影响到系统的振动频率和振幅。

因此，在设计机械系统时，需要根据实际情况选择合适的材料和结构参数，以满足系统对振动特性的要求。

在实际应用中，机械系统的振动特性分析可以通过实验和数值模拟两种方式来进行。

实验方法一般采用传感器来测量系统的振动参数，通过对实验数据的处理和分析，可以得到系统的振动特性。
