土钉抗拔测试报告()

土钉轴向抗拔试验检测报告工程名称：xxxxxxxxxxx工程地点：xxxxxxxxxxx委托单位：广州市神运工程质量检测有限公司检测项目：土钉轴向抗拔试验检测日期：2014.12.23报告编号：MG-2014122301报告总页数：共13页（含本页）广州神运工程质量检测有限公司2014年12月29日土钉轴向抗拔试验检测报告检测人员：报告编写：审核：批准：注意事项：1、检测报告未加盖检验单位“检验专用章”无效；2、检测报告无检测人员、审核、批准人签字无效；3、检测报告涂改无效；4、未经本实验室书面批准，不得复制检测报告。

5、复制检测报告未重新加盖“检验专用章”无效；6、对检测报告若有议，应于收到检测报告之日起十五日内向检验单位提出。

实验室地址：广州市南沙区滨海半岛海宁大街81号之一电话：（020）32238460 传真：（020）32238460电子邮箱：****************邮编：511458工程概况受广州市神运工程质量检测有限公司的委托，于2014年12月23日对xxxxxxxxxxx（概况见表1）基坑临时性支护土钉进行了验收试验，本次试验的土钉杆体为Φ16钢筋(孔径100mm)。

目的是检验土钉轴向受拉承载力是否满足设计要求，根据有关规范和规定的要求，并与有关单位研究协商后，确定本次共检测10根土钉，现将检测结果报告如下：一、检测仪器设备、方法和标准1、检测仪器及设备采用锚杆拉力计（型号：HC-30，编号：20100728）分级加载，通过智能压力数值显示器控制对试验土钉施加轴向拉力，试验上拔量观测采用1个百分表测量（编号：830266，量程0～50mm，精度0.01mm）。

2、试验方法试验按照广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）中有关土钉验收试验的规定进行。

试验时，加荷等级（kN）与观测时间（min）见表2：土钉抗拔试验加／卸荷观测一览表表2注：最大试验荷载N max为1.2N u（N u为土钉轴向受拉抗拔承载力设计值）。

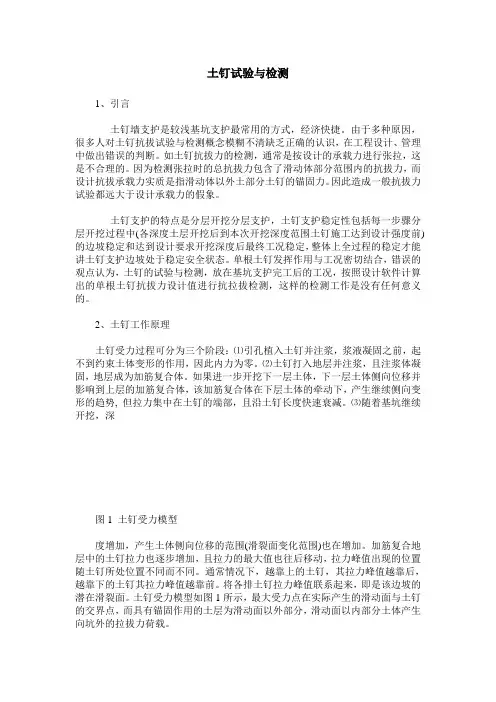

土钉试验与检测1、引言土钉墙支护是较浅基坑支护最常用的方式，经济快捷。

由于多种原因，很多人对土钉抗拔试验与检测概念模糊不清缺乏正确的认识，在工程设计、管理中做出错误的判断。

如土钉抗拔力的检测，通常是按设计的承载力进行张拉，这是不合理的。

因为检测张拉时的总抗拔力包含了滑动体部分范围内的抗拔力，而设计抗拔承载力实质是指滑动体以外土部分土钉的锚固力。

因此造成一般抗拔力试验都远大于设计承载力的假象。

土钉支护的特点是分层开挖分层支护，土钉支护稳定性包括每一步骤分层开挖过程中(各深度土层开挖后到本次开挖深度范围土钉施工达到设计强度前)的边坡稳定和达到设计要求开挖深度后最终工况稳定，整体上全过程的稳定才能讲土钉支护边坡处于稳定安全状态。

单根土钉发挥作用与工况密切结合，错误的观点认为，土钉的试验与检测，放在基坑支护完工后的工况，按照设计软件计算出的单根土钉抗拔力设计值进行抗拉拔检测，这样的检测工作是没有任何意义的。

2、土钉工作原理土钉受力过程可分为三个阶段：⑴引孔植入土钉并注浆，浆液凝固之前，起不到约束土体变形的作用，因此内力为零。

⑵土钉打入地层并注浆，且注浆体凝固，地层成为加筋复合体。

如果进一步开挖下一层土体，下一层土体侧向位移并影响到上层的加筋复合体，该加筋复合体在下层土体的牵动下，产生继续侧向变形的趋势, 但拉力集中在土钉的端部，且沿土钉长度快速衰减。

⑶随着基坑继续开挖，深图1 土钉受力模型度增加，产生土体侧向位移的范围(滑裂面变化范围)也在增加。

加筋复合地层中的土钉拉力也逐步增加，且拉力的最大值也往后移动，拉力峰值出现的位置随土钉所处位置不同而不同。

通常情况下，越靠上的土钉，其拉力峰值越靠后，越靠下的土钉其拉力峰值越靠前。

将各排土钉拉力峰值联系起来，即是该边坡的潜在滑裂面。

土钉受力模型如图1所示，最大受力点在实际产生的滑动面与土钉的交界点，而具有锚固作用的土层为滑动面以外部分，滑动面以内部分土体产生向坑外的拉拔力荷载。

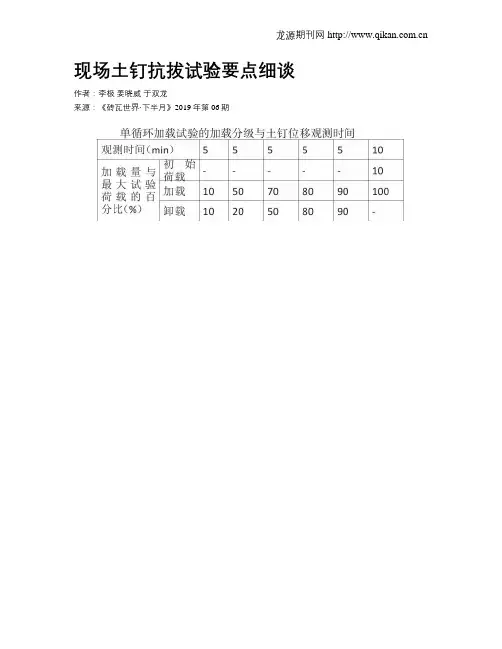

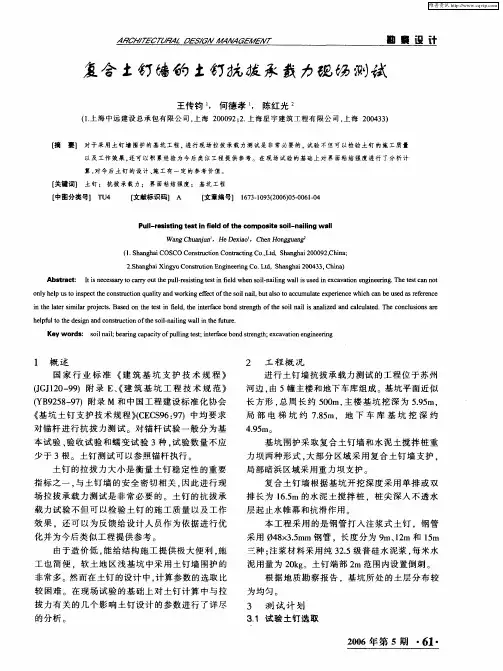

现场土钉抗拔试验要点细谈作者：李极姜晓威于双龙来源：《砖瓦世界·下半月》2019年第06期摘要：依据相应的规范，并根據设计提供的设计值、现场土层的实际况制定出相应的检测方案，通过计算进行抗拔承载力检测，用以判断土钉施工的合格水平与安全性能。

关键词：土钉;抗拔承载力;现场试验土钉——做为土钉墙支护结构的重要组成部分，其在保证整个支护结构的滑动稳定性方面起到至关重要的作用。

因此，土钉施工质量的好坏直接影响了整个支护工程的质量，对土钉的抗拔承载力的检测就显得尤其必要。

一、检测数量要求对于土钉的抗拔承载力的检测数量，依据《建筑基坑支护技术规程》JGJ120-2012标准要求：“对于土钉的抗拔承载力进行检测，土钉检测数量不宜少于土钉总数的1%，且同一土层中的土钉检测数量不应少于3根;对安全等级为二级、三级的土钉墙，抗拔承载力检测值分别不应小于土钉轴向拉力标准值值得1.3倍、1.2倍;检测土钉应采用随机抽样的方法选取;检测试验应在注浆固结体强度达到10MPa或达到设计强度的70%后进行，并应按本规程附录D的试验方法进行;当检测的土钉不合格时，应扩大检测数量。

”二、抽检方案的制定及内容在开始土钉的抗拔承载力检测前，应根据施工现场的具体施工情况及设计图纸制定相应的检测方案。

检测方案应包含土钉墙的施工工艺及施工方案;所需检测施工段的土钉数量，并依据相应标准及委托方要求给出所抽检的土钉数量及抽检土钉位置，通过设计图纸或委托方获得相应土钉的轴向拉力标准值——既设计值。

应有介绍整个试验过程以及检测评定的内容，并详细列举在试验时需要委托方配合及提供的场地、工具、设施等试验必须物品清单及要求。

三、现场试验前的验算检测前，应根据委托方提供的设计值，对照设计图纸进行核算，并应注意下列规定：（一）单根土钉的极限抗拔承载力应符合下式要求：（二）单根土钉的轴向拉力标准值可按下式计算：（三）坡面倾斜时的主动土压力折减系数可按下市计算：1、土钉轴向拉力调整系数可按下式计算：（四）单根土钉的极限抗拔承载力应按下列规定确定：1、单根土钉的极限抗拔承载力应通过抗拔试验确定，试验方法应通过土钉抗拔试验进行验证。

2023年试验检测师之道路工程练习题(二)及答案单选题（共30题）1、良好的级配应使集料满足如下（）要求。

A.总表面积小，空隙率大B.总表面积小，空隙率小C.总表面积大，空隙率大D.总表面积大，空隙率小【答案】 B2、在沥青混合料中起填充作用的,粒径小于（）的矿物质粉末,称为填料。

A.1.18mmB.0.6mmC.0.3mmD.0.075mm【答案】 D3、标准套筛的筛孔粒径是按（）递减的方式设置的。

A.1/2B.1/3C.1/4D.1/5【答案】 A4、某新建高速公路交工验收，沥青混凝土路面采用横向力系数测试车检测，己知该路面的抗滑设计标准SFC=49.测值:45、55、53、42、49、50、61、56、50、52。

针对本项目回答以下问题。

（己知保证率95%时，t0.95/√10=0.580）2）本路段交工验收的评价结果为（）。

（2017真题）（2017检师真题）A.优B.良C.合格D.不合格【答案】 D5、采用相对用量表示法表示水泥混凝土的配合比,如1:2.34:3.76:0.52,其中1为（）的比值。

A.细集料B.粗集料C.水D.水泥【答案】 D6、细集料砂当量试验中,砂当量结果描述正确的是（）。

A.砂当量值越高,表示集料越洁净B.砂当量值越低,表示集料越洁净C.砂当量值与集料清洁度无关D.砂当量值越高,表示集料越粗【答案】 A7、二级公路土方路基路床压实度规定值为（）。

A.≥96%B.≥95%C.≥94%D.≥93%【答案】 B8、用贝克曼梁法测定高速公路土基回弹弯沉时,加载车的后轴轴载一般为（）。

A.60kNB.80kNC.100kND.120kN【答案】 C9、某水泥抗弯拉强度试验结果分别为：4.4MPa，3.6MPa，3.8MPa，则其抗折强度为（）A.3.6MPaB.3.7MPaC.3.8MPaD.3.9MPa【答案】 B10、以下关于热沥青取样的描述不正确的是()。

A.有搅拌设备的储罐中取样时，先将经加热已经变成流体的黏稠沥青充分搅拌后，用取样器从沥青层的中部取规定数量样品B.从沥青罐车中取样，当仅有放料阀时，待放出全部沥青的1/2时取样；若从顶盖处取样时，可用取样器从中部取样C.当沥青罐车卸料过程中取样时，按时间间隔均匀地取至少3个规定数量沥青，然后将这些沥青充分混合后取规定数量样品D.沥青样品可存放在密封带盖的金属容器中，或灌入塑料桶等密闭容器中存放。

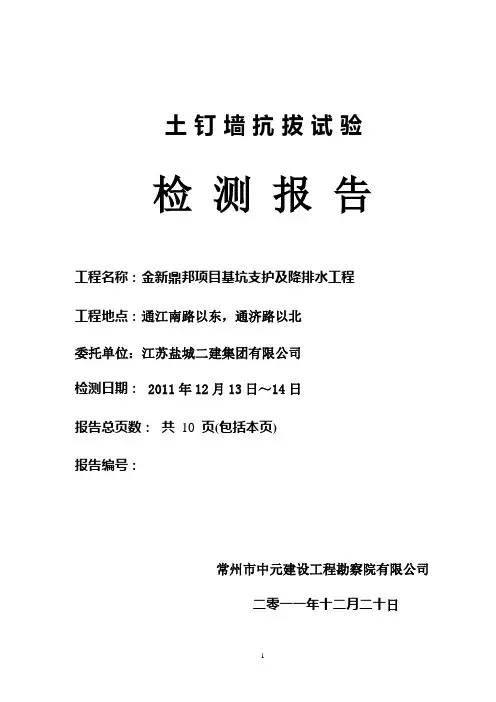

土钉墙抗拔试验检测报告工程名称：金新鼎邦项目基坑支护及降排水工程工程地点：通江南路以东，通济路以北委托单位：江苏盐城二建集团有限公司检测日期：2011年12月13日～14日报告总页数：共10页(包括本页)报告编号：常州市中元建设工程勘察院有限公司二零一一年十二月二十日金新鼎邦项目基坑支护及降排水工程土钉抗拔试验检测报告现场检测人员：（上岗证号）粤建检证字0000890号报告编写：（上岗证号）粤建检证字0000890号校核：（上岗证号）粤建检证字0000289号审核：（上岗证号）粤建检证字0000289号批准声明: 1、本检测报告涂改、换页无效。

•••• 2、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。

常州市中元建设工程勘察院有限公司2011年12月20日地址：常州市广化街天禧星园618 邮政编码： 213000 ••电话：联系人：白本亮工程概况受江苏盐城二建集团有限公司的委托,常州中元建设工程勘察院有限公司于2011年12月13日至2011年12月14日（共计2天），对金新鼎邦项目基坑支护及降排水工程（概况见表1）的土钉进行验收试验，目的是检测土钉的轴向受拉承载力是否满足业主提出的抗拔力值。

根据委托单位、监理及设计等单位研究协商结果，确定本次检测3根土钉。

在各方面的积极配合与大力支持下，试验圆满完成。

现将检测结果报告如下：一、检测仪器设备、试验方法••••１、试验加载装置••••本次试验采用300kN油压千斤顶分级加载，利用支墩承受荷载反力，支墩由钢板组成，千斤顶置于支墩上，对试验土钉施加抗拔力。

••••２、试验加载方法和位移观测••••(1) 试验加载：采用维持荷载法，具体的荷载分级和荷载维持时间参考所执行的规范。

••••(2) 土钉的上拔量观测：在土钉的设计标高处正交直径方向装设1把百分表，按规定时间测定位移量，百分表精度为0.01mm。

3、检测标准试验根据业主提供验收要求参照下列规范、要求进行：①按业主提供锚杆的设计荷载分别为61.7、21.8和26.8kN。

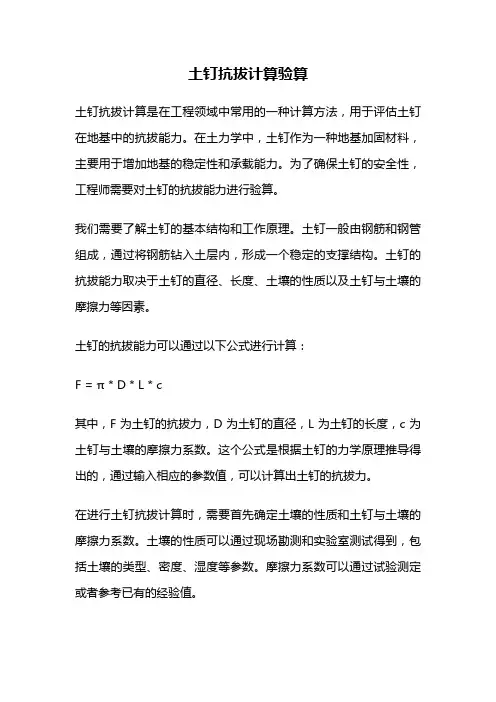

土钉抗拔计算验算土钉抗拔计算是在工程领域中常用的一种计算方法，用于评估土钉在地基中的抗拔能力。

在土力学中，土钉作为一种地基加固材料，主要用于增加地基的稳定性和承载能力。

为了确保土钉的安全性，工程师需要对土钉的抗拔能力进行验算。

我们需要了解土钉的基本结构和工作原理。

土钉一般由钢筋和钢管组成，通过将钢筋钻入土层内，形成一个稳定的支撑结构。

土钉的抗拔能力取决于土钉的直径、长度、土壤的性质以及土钉与土壤的摩擦力等因素。

土钉的抗拔能力可以通过以下公式进行计算：F = π * D * L * c其中，F为土钉的抗拔力，D为土钉的直径，L为土钉的长度，c为土钉与土壤的摩擦力系数。

这个公式是根据土钉的力学原理推导得出的，通过输入相应的参数值，可以计算出土钉的抗拔力。

在进行土钉抗拔计算时，需要首先确定土壤的性质和土钉与土壤的摩擦力系数。

土壤的性质可以通过现场勘测和实验室测试得到，包括土壤的类型、密度、湿度等参数。

摩擦力系数可以通过试验测定或者参考已有的经验值。

在实际计算中，还需要考虑土钉的安全系数。

安全系数是为了确保土钉在工作过程中不会发生失效的情况，一般取1.5到2之间的数值。

通过将抗拔力除以安全系数，可以得到土钉的设计抗拔力。

除了计算土钉的抗拔力外，还需要对土钉的变形进行评估。

土钉的变形主要包括拉伸变形和弯曲变形。

拉伸变形是指土钉在受到拉力作用下发生的长度变化，而弯曲变形是指土钉在受到弯矩作用下发生的弯曲变形。

为了保证土钉的稳定性，需要对土钉的变形进行限制。

在实际工程中，土钉的抗拔计算是一个复杂的过程，需要考虑多种因素的影响。

因此，在进行土钉抗拔计算时，需要充分考虑土钉的材料性能、土壤的性质、工程的要求等因素，确保计算结果的准确性和可靠性。

土钉抗拔计算是工程中的一项重要任务，通过对土钉的抗拔能力进行计算和验算，可以确保土钉在工程中的安全性和稳定性。

在进行计算时，需要充分考虑各种因素的影响，并采用合适的方法和公式进行计算，以得到准确可靠的结果。

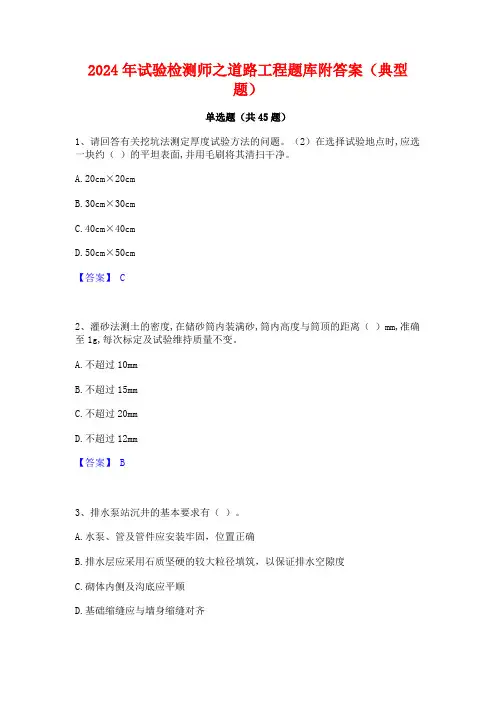

2024年试验检测师之道路工程题库附答案（典型题）单选题（共45题）1、请回答有关挖坑法测定厚度试验方法的问题。
