【精品】土钉抗拔测试报告.docx

土钉轴向抗拔试验检测报告工程名称：xxxxxxxxxxx工程地点：xxxxxxxxxxx委托单位：广州市神运工程质量检测有限公司检测项目：土钉轴向抗拔试验检测日期：2014.12.23报告编号：MG-2014122301报告总页数：共13页（含本页）广州神运工程质量检测有限公司2014年12月29日土钉轴向抗拔试验检测报告检测人员：报告编写：审核：批准：注意事项：1、检测报告未加盖检验单位“检验专用章”无效；2、检测报告无检测人员、审核、批准人签字无效；3、检测报告涂改无效；4、未经本实验室书面批准，不得复制检测报告。

5、复制检测报告未重新加盖“检验专用章”无效；6、对检测报告若有议，应于收到检测报告之日起十五日内向检验单位提出。

实验室地址：广州市南沙区滨海半岛海宁大街81号之一电话：（020）32238460 传真：（020）32238460电子邮箱：****************邮编：511458工程概况受广州市神运工程质量检测有限公司的委托，于2014年12月23日对xxxxxxxxxxx（概况见表1）基坑临时性支护土钉进行了验收试验，本次试验的土钉杆体为Φ16钢筋(孔径100mm)。

目的是检验土钉轴向受拉承载力是否满足设计要求，根据有关规范和规定的要求，并与有关单位研究协商后，确定本次共检测10根土钉，现将检测结果报告如下：一、检测仪器设备、方法和标准1、检测仪器及设备采用锚杆拉力计（型号：HC-30，编号：20100728）分级加载，通过智能压力数值显示器控制对试验土钉施加轴向拉力，试验上拔量观测采用1个百分表测量（编号：830266，量程0～50mm，精度0.01mm）。

2、试验方法试验按照广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）中有关土钉验收试验的规定进行。

试验时，加荷等级（kN）与观测时间（min）见表2：土钉抗拔试验加／卸荷观测一览表表2注：最大试验荷载N max为1.2N u（N u为土钉轴向受拉抗拔承载力设计值）。

土钉拉拨试验报告
土钉拉拔试验报告
一、试验目的
本试验旨在通过拉拔试验，测定土钉在锚固体和周围土体之间的锚固力，以验证其在实际工程中的锚固效果，为设计提供依据。

二、试验原理
土钉拉拔试验是通过施加外力，使土钉从锚固体中拔出，从而测定土钉与锚固体以及土钉与周围土体之间的粘结力。

本试验采用单轴拉拔试验方法，模拟土钉在实际工程中的受力状态。

三、试验步骤
1.清理场地：清理试验区域，确保试验场地干净整洁。

2.安装土钉：将土钉按照设计要求安装到锚固体中，确保土钉的位置和角度符合
设计要求。

3.注浆：对锚固体进行注浆，确保土钉与锚固体之间的粘结力。

4.养护：对注浆完成的锚固体进行养护，确保其达到设计强度。

5.安装拉拔装置：安装拉拔装置，确保其牢固稳定。

6.施加拉力：按照规定的加载速率施加拉力，记录土钉的位移和受力情况。

7.结果记录：记录试验过程中的数据，包括最大拉力、位移等。

8.整理数据：对试验数据进行整理和分析，得出结论。

四、试验结果
根据试验数据，可以得出以下结论：
1.在规定的拉力范围内，土钉与锚固体以及土钉与周围土体之间的粘结力满足设
计要求。

2.土钉的位移随着拉力的增加而增加，但在拉力达到最大值时，位移变化较小。

3.通过本试验，验证了土钉在实际工程中的锚固效果，为设计提供依据。

五、结论建议
根据试验结果，建议在实际工程中采用本试验所用的土钉规格和施工工艺，以确保土钉的锚固效果满足设计要求。

同时，在施工过程中应注意控制施工质量，保证土钉的位置和角度符合设计要求，以提高土钉的锚固效果。

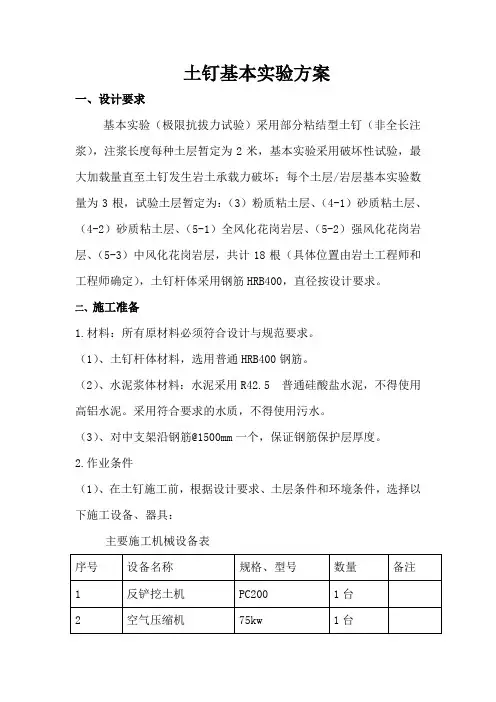

土钉基本实验方案一、设计要求基本实验（极限抗拔力试验）采用部分粘结型土钉（非全长注浆），注浆长度每种土层暂定为2米，基本实验采用破坏性试验，最大加载量直至土钉发生岩土承载力破坏；每个土层/岩层基本实验数量为3根，试验土层暂定为：（3）粉质粘土层、（4-1）砂质粘土层、（4-2）砂质粘土层、（5-1）全风化花岗岩层、（5-2）强风化花岗岩层、（5-3）中风化花岗岩层，共计18根（具体位置由岩土工程师和工程师确定），土钉杆体采用钢筋HRB400，直径按设计要求。

二、施工准备1.材料：所有原材料必须符合设计与规范要求。

（1）、土钉杆体材料，选用普通HRB400钢筋。

（2）、水泥浆体材料：水泥采用R42.5 普通硅酸盐水泥，不得使用高铝水泥。

采用符合要求的水质，不得使用污水。

（3）、对中支架沿钢筋@1500mm一个，保证钢筋保护层厚度。

2.作业条件（1）、在土钉施工前，根据设计要求、土层条件和环境条件，选择以下施工设备、器具：主要施工机械设备表（2）根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。

（3）施工前，要认真检查原材料型号、品种、规格及土钉各部件的质量，并检查原材料和主要技术性能是否符合设计要求。

三、操作工艺1.钻孔（1）、钻孔前，根据设计和现场工程师要求和土层条件，定出孔位，做出标记。

（2）、作业面场地要平坦、坚实，场地宽度大于4m。

（3）、钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。

（4）、钻进用的钻具，可根据土层条件选择专门锚杆钻机及钻头、钻杆。

（5）、钻进过程中同时清孔。

2.锚杆杆体的组装与安放（1）、按设计要求制作土钉，为使土钉处于钻孔中心，在土钉杆件上安设定对中架。

（2）、土钉杆体在自由段与锚固段的分界处设止浆袋密封装置，并具有良好的密封性能，采用密封袋作止浆密封装置，密封袋两端牢固绑扎在土钉杆体上，被密封袋包裹的注浆套管上流出一个进浆口。

（3）、安放土钉杆体时，应防止杆体扭曲、压弯，注浆管宜随土钉一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。

..市轨道交通十四号线一期工程【施工10标】土建工程土钉/锚杆拉拔力检测方案复核：审定：审批：中铁隧道集团XX市轨道交通十四号线一期【施工10标】土建工程工程经理部二Ｏ一五年四月- .目录一、工程概况11.1工程围11.2石湖站基坑11.3站后明挖区间基坑3二、试验目的4三、试验依据4四、试验仪器设备4五、支护锚杆/土钉抗拔试验55.1仪器设备及安装55.2现场检测65.3检测数据分析与判定8六、评判标准10七、设计拉拔力检测频率及数量11八、需要现场配合的工作13九、土钉布置图及设计拉拔力图见附表14十、检测单位14..一、工程概况1.1工程围石湖站起止里程YDK19+199.2～YDK19+466.8，总长267.6m ；站后明挖区间起止里程YDK19+466.8～YDK19+531.027，长64.227m 。

石湖站及站后明挖区间围见图2-2所示。

Y D K 19+531.027Y D K 19+466.8石湖站终点石湖站明挖区间Y D K 19+199.2石湖站起点明挖区间起点明挖区间终点图2-2 石湖站及站后明挖区间围示意图1.2石湖站基坑1〕、车站建筑石湖站长267.6m ，为地下二层构造，岛式站台，标准段宽度19.7m ，构造底埋深16.5m ～18.7m 、高13.61m ，顶板覆土约2.9m ；车站附属设4个出入口、3组风亭，其中1号出入口为预留口，3号风亭与4号出入口合建；总建筑面积14310m 2。

车站平面布置见图2-3所示。

2〕、车站构造车站主体为地下二层单柱二跨〔局部双柱三跨〕钢筋混凝土构造，车站附属为地下一层钢筋混凝土构造，车站主体及附属均采用明挖顺作法施工。

3〕、车站基坑车站主体基坑围护分为91.8m地下连续墙段和175.8m放坡开挖段。

地连墙围护段采用800mm厚地连墙，深17.7m～18.7m，共49幅，采用工字钢接头。

基坑支撑第1道全部围、第2道距建筑物1.5倍基坑深围、端头井全部围为钢筋砼支撑，其余围均为钢支撑。

现场土钉抗拔试验要点细谈作者：李极姜晓威于双龙来源：《砖瓦世界·下半月》2019年第06期摘要：依据相应的规范，并根據设计提供的设计值、现场土层的实际况制定出相应的检测方案，通过计算进行抗拔承载力检测，用以判断土钉施工的合格水平与安全性能。

关键词：土钉;抗拔承载力;现场试验土钉——做为土钉墙支护结构的重要组成部分，其在保证整个支护结构的滑动稳定性方面起到至关重要的作用。

因此，土钉施工质量的好坏直接影响了整个支护工程的质量，对土钉的抗拔承载力的检测就显得尤其必要。

一、检测数量要求对于土钉的抗拔承载力的检测数量，依据《建筑基坑支护技术规程》JGJ120-2012标准要求：“对于土钉的抗拔承载力进行检测，土钉检测数量不宜少于土钉总数的1%，且同一土层中的土钉检测数量不应少于3根;对安全等级为二级、三级的土钉墙，抗拔承载力检测值分别不应小于土钉轴向拉力标准值值得1.3倍、1.2倍;检测土钉应采用随机抽样的方法选取;检测试验应在注浆固结体强度达到10MPa或达到设计强度的70%后进行，并应按本规程附录D的试验方法进行;当检测的土钉不合格时，应扩大检测数量。

”二、抽检方案的制定及内容在开始土钉的抗拔承载力检测前，应根据施工现场的具体施工情况及设计图纸制定相应的检测方案。

检测方案应包含土钉墙的施工工艺及施工方案;所需检测施工段的土钉数量，并依据相应标准及委托方要求给出所抽检的土钉数量及抽检土钉位置，通过设计图纸或委托方获得相应土钉的轴向拉力标准值——既设计值。

应有介绍整个试验过程以及检测评定的内容，并详细列举在试验时需要委托方配合及提供的场地、工具、设施等试验必须物品清单及要求。

三、现场试验前的验算检测前，应根据委托方提供的设计值，对照设计图纸进行核算，并应注意下列规定：（一）单根土钉的极限抗拔承载力应符合下式要求：（二）单根土钉的轴向拉力标准值可按下式计算：（三）坡面倾斜时的主动土压力折减系数可按下市计算：1、土钉轴向拉力调整系数可按下式计算：（四）单根土钉的极限抗拔承载力应按下列规定确定：1、单根土钉的极限抗拔承载力应通过抗拔试验确定，试验方法应通过土钉抗拔试验进行验证。

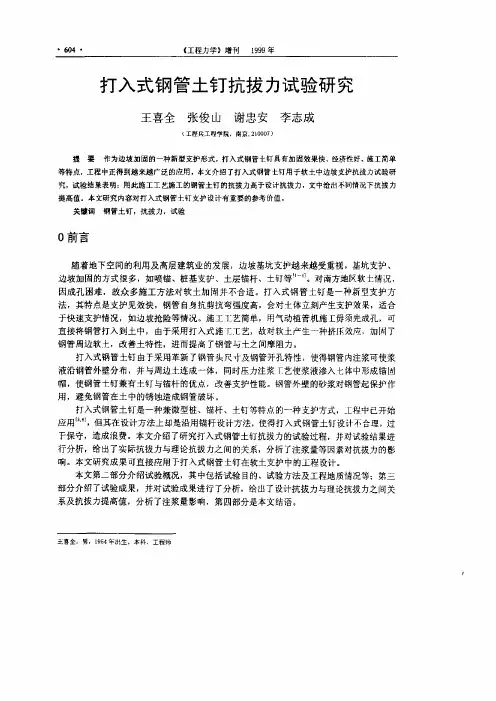

·６０４·‘工程力学）增刊１９９９年打入式钢管土钉抗拔力试验研究王喜全张俊山谢忠安李志成‘工程兵工程学院，南京．２１０００７提要作为边坡加固的一种新型支护形式，打入式钢管士钉具有加固效果快、经济性好、施工简单等特点，工程中正得到越来越广泛的应用．本文介绍了打入式钢管士臼用于软土中边坡支护抗拔力试验研究，试验结果表明：用此施工工艺旃工的钢管土钉的抗拔力高于设计抗拔力．文中给出不同情况下抗拔力提高值。

本文研究内容对打入式铜管土钉支护设计有重要的参考价值。

关键词钢管土钉，抗拔力，试验Ｏ前言随着地下空间的利用及高层建筑业的发展，边坡基坑支护越来越受重视。

基坑支护、边坡加固的方式很多，如喷锚、桩基支护、土层锚杆、土钉等”“１。

对南方地区软士情况，因成孔困难，故众多施工方法对软土加周并不合适。

打入式钢管土钉是一种新型支护方法，其特点是支护见效快，钢管自身抗剪抗弯强度高，会对士体立刻产生支护效果，适合于快速支护情况，如边坡抢险等情况。

施工１：艺简单，用气动植管机施工毋须先成孔，可直接将钢管打入到土中，由于采用打入式施［工艺，故对软土产生一种挤压效应，加同了钢管周边软士，改善土特性，进而提高了钢管与士之问摩阻力。

打入式钢管±钉由于采用革新了钢管头尺寸及钢管开孔特性，使得钢管内注浆可使浆液沿钢管外壁分布，并与周边土连成一体，同时压力注浆ｒ艺使浆液渗入七体中形成锚国帽，使钢管七钉兼有土钉与锚杆的优点，改善支护性能。

钢管外壁的砂浆对钢管起保护作用，避免钢管在土中的锈蚀造成钢管破坏。

打入式钢管土钉是一种兼微型桩、锚杆、土钉等特点的一种支护方式，工程中已开始应用”’“，但其在设计方法上却是沿用锚杆设计方法，使得打入式钢管土钉设计不合理，过于保守，造成浪费。

本文介绍了研究打入式钢管土钥抗拔力的试验过程，并对试验结果进行分析，给出了实际抗拔力与理论抗拔力之间的关系，分析了注浆量等因素对抗拔力的影响。

锚杆（索）、土钉抗拔承载力检测方法1 目的确保检测工作的质量，为设计和施工验收提供可靠依据。

2 适用范围本方法适用于锚杆（索）、土钉抗拔承载力检测。

3 依据3.1《建筑边坡工程技术规范》GB 50330-20133.2《岩土锚杆与喷射混凝土支护工程技术规范》GB 50086-2015 3.3《城市轨道交通工程检测技术规范》GB 50911-20133.4《建筑基坑支护技术规程》JGJ 120-20123.5 桩基设计文件3.6 岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时，检测机构应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。

4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，必要时检测技术人员到现场踏勘，使地基检测做到有的放矢，以提高检测质量。

主要收集内容有：岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况（如道路情况、水、电等）及施工工艺等等。

其中地基资料主要内容包括地基土类别、设计标高、检测时标高、设计锚杆承载力特征值等等。

4.3 制定检测方案在明确了检测目的并获得相关的技术资料后，相关技术人员着手制定地基检测方案，以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。

检测方案的主要内容包括：工程概况、抽样方案、所需的机械或人工配合、试验周期等等。

检测方案需根据实际情况进行动态调整。

4.4 前期准备4.4.1 检测的仪器设备1 根据不同的检测要求组织配套、合理的检测设备，如根据最大试验荷载合理选择千斤顶和不同量程的压力表或压力（荷载）传感器（满足在量程的20%——80%范围内）。

检测前应对仪器进行系统调试，所有计量仪器必须在计量检定的有效期内。

加载反力装置的承载力和刚度应满足最大试验荷载要求，加载时千斤顶与锚杆同轴。

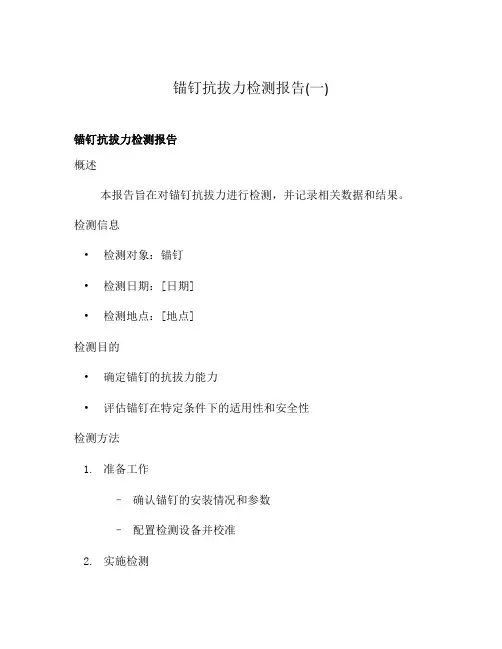

锚钉抗拔力检测报告(一)锚钉抗拔力检测报告概述本报告旨在对锚钉抗拔力进行检测，并记录相关数据和结果。

检测信息•检测对象：锚钉•检测日期：[日期]•检测地点：[地点]检测目的•确定锚钉的抗拔力能力•评估锚钉在特定条件下的适用性和安全性检测方法1.准备工作–确认锚钉的安装情况和参数–配置检测设备并校准2.实施检测–选取适当的样本进行测试–采用合适的检测方法对锚钉进行抗拔力测试3.数据处理–记录每次测试的具体数据和结果–统计分析数据，包括最大抗拔力、平均抗拔力等4.结果分析–对数据进行分析和比较，评估锚钉的抗拔力能力–根据评估结果，确定锚钉的适用范围和安全性等级检测结果•本次测试样本共进行了[X]次抗拔力测试•最大抗拔力：[最大值]（单位）•平均抗拔力：[平均值]（单位）结论根据本次测试结果，可以得出如下结论： - 锚钉具有良好的抗拔力能力，适用于特定场景下的使用。

- 建议在实际工程中根据具体情况，遵循相关规范和标准进行锚钉的安装和使用。

建议根据本次测试结果和结论，提出以下建议： 1. 对于需要使用锚钉的项目，应在设计和施工阶段充分考虑抗拔力需求。

2. 在选择锚钉时，应根据实际情况选择合适的规格和型号。

3. 使用锚钉前，应对其进行质量检查，确保符合要求和规范。

风险提示在使用锚钉过程中，需要注意以下风险及预防措施： - 安装不当可能导致抗拔力不达标，增加安全隐患。

- 锚钉可能会受到外力影响，导致抗拔能力下降。

- 在特殊工况下，锚钉的使用可能存在局限性。

总结通过本次锚钉抗拔力检测，可以为相关工程项目提供科学可靠的数据支持，确保工程的安全性和持久性。

注意：本报告仅供参考，具体应根据项目需求、相关规范和专业意见进行决策和操作。

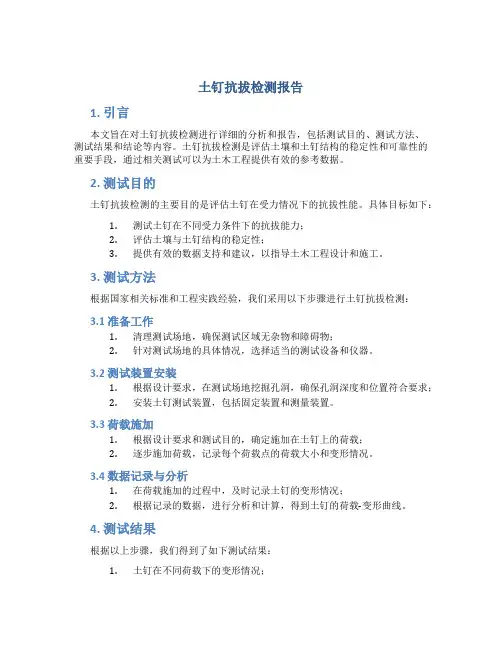

土钉抗拔检测报告1. 引言本文旨在对土钉抗拔检测进行详细的分析和报告，包括测试目的、测试方法、测试结果和结论等内容。

土钉抗拔检测是评估土壤和土钉结构的稳定性和可靠性的重要手段，通过相关测试可以为土木工程提供有效的参考数据。

2. 测试目的土钉抗拔检测的主要目的是评估土钉在受力情况下的抗拔性能。

具体目标如下：1.测试土钉在不同受力条件下的抗拔能力；2.评估土壤与土钉结构的稳定性；3.提供有效的数据支持和建议，以指导土木工程设计和施工。

3. 测试方法根据国家相关标准和工程实践经验，我们采用以下步骤进行土钉抗拔检测：3.1 准备工作1.清理测试场地，确保测试区域无杂物和障碍物；2.针对测试场地的具体情况，选择适当的测试设备和仪器。

3.2 测试装置安装1.根据设计要求，在测试场地挖掘孔洞，确保孔洞深度和位置符合要求；2.安装土钉测试装置，包括固定装置和测量装置。

3.3 荷载施加1.根据设计要求和测试目的，确定施加在土钉上的荷载；2.逐步施加荷载，记录每个荷载点的荷载大小和变形情况。

3.4 数据记录与分析1.在荷载施加的过程中，及时记录土钉的变形情况；2.根据记录的数据，进行分析和计算，得到土钉的荷载-变形曲线。

4. 测试结果根据以上步骤，我们得到了如下测试结果：1.土钉在不同荷载下的变形情况；2.土钉的抗拔能力和稳定性评估。

5. 结论基于对土钉抗拔检测的全面分析和测试结果，我们得出以下结论：1.土钉在受到合理荷载时具有良好的抗拔能力；2.土钉和土壤结构的稳定性满足设计要求；3.在实际工程中，可以采用类似的土钉结构设计和施工方案。

6. 建议基于以上测试结果和结论，我们提出以下建议：1.在土木工程设计和施工中，应合理选择适当的土钉结构；2.严格按照设计要求进行土钉的施工和安装；3.进行定期的巡检和维护，以确保土钉结构的长期稳定性。

7. 总结通过土钉抗拔检测，我们成功评估了土钉的抗拔能力和稳定性，并提供了相关数据和建议。

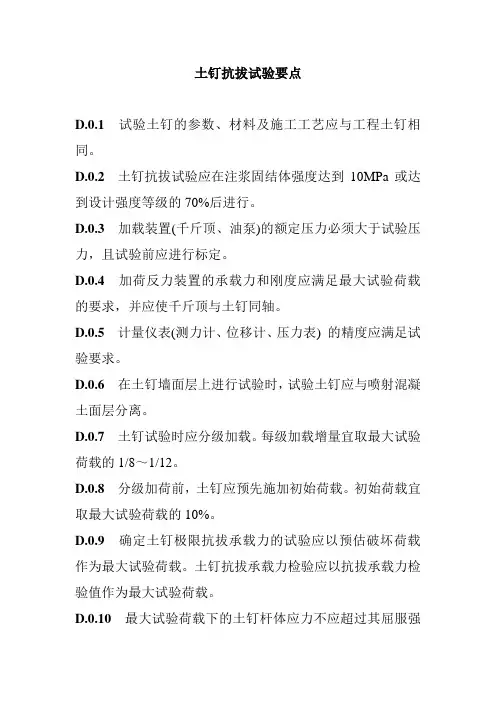

土钉抗拔试验要点D.0.1试验土钉的参数、材料及施工工艺应与工程土钉相同。

D.0.2土钉抗拔试验应在注浆固结体强度达到10MPa或达到设计强度等级的70%后进行。

D.0.3加载装置(千斤顶、油泵)的额定压力必须大于试验压力，且试验前应进行标定。

D.0.4加荷反力装置的承载力和刚度应满足最大试验荷载的要求，并应使千斤顶与土钉同轴。

D.0.5计量仪表(测力计、位移计、压力表) 的精度应满足试验要求。

D.0.6在土钉墙面层上进行试验时，试验土钉应与喷射混凝土面层分离。

D.0.7土钉试验时应分级加载。

每级加载增量宜取最大试验荷载的1/8～1/12。

D.0.8分级加荷前，土钉应预先施加初始荷载。

初始荷载宜取最大试验荷载的10%。

D.0.9确定土钉极限抗拔承载力的试验应以预估破坏荷载作为最大试验荷载。

土钉抗拔承载力检验应以抗拔承载力检验值作为最大试验荷载。

D.0.10最大试验荷载下的土钉杆体应力不应超过其屈服强度标准值。

D.0.11土钉抗拔承载力试验可采用逐级加载试验方法，加载等级和土钉位移测读间隔应按表D.0.11确定。

表D.0.11 逐级加载试验加载等级与土钉头位移测读间隔注：逐级加载试验用于土钉质量检测时，加至最大试验荷载后，可一次卸载至最大试验荷载的10%。

D.0.12在每级加、卸载观测时间内，测读土钉位移不应少于3次；在每级加、卸载观测时间内，当土钉位移增量不大于1.0mm时，可视为位移稳定，方可施加下一级荷载。

当土钉位移增量大于1.0mm时，应延长观测时间，并应每隔30min 测读3次。

当连续两次在每30min内位移增量小于1.0mm时，可视为位移稳定，方可再施加下一级荷载。

D.0.13土钉试验时，遇下列情况之一时，应终止继续加载：1从第二循环开始，后一级荷载产生的土钉位移增量达到或超过前一级荷载产生位移增量的2倍；2土钉位移不稳定；3土钉杆体破坏。

D.0.14试验时应绘制土钉的荷载～位移(Q～s)曲线。

土钉抗拔测试报告1.引言土钉是一种常用的土壤加固材料，主要用于抗拔场景下的土壤加固和坡面防护。

为了评估土钉的抗拔性能，本测试对土钉进行了抗拔试验，并分析了试验结果。

2.试验目的本试验的目的是评估土钉的抗拔性能，了解其在不同荷载条件下的强度和变形特性。

3.试验方法本试验采用标准的静力荷载抗拔试验方法，具体步骤如下：（1）选择试验土钉的规格和长度。

（2）在试验地点选择代表性的土壤样本，并进行物理性质测试。

（3）将试验土钉固定在土壤中，保持一定的埋深。

（4）按照预定的荷载规程对土钉施加垂直荷载。

（5）使用称重传感器或应变计实时监测土钉的应力和变形。

（6）记录试验数据，并根据数据分析土钉的强度和变形特性。

4.试验结果（1）土钉的拔出荷载：根据试验数据，土钉的拔出荷载为XXXkN。

（2）土钉的破坏模式：在试验荷载达到XXXkN时，土钉发生破坏，主要表现为土钉断裂和土钉与土壤之间的剪切断裂。

（3）土钉的变形特性：土钉在荷载施加过程中发生了一定的变形，包括弯曲和拉伸变形。

根据试验数据，土钉的最大变形量为XXX mm。

5.结果分析（1）土钉的抗拔强度：根据试验结果，土钉的抗拔强度为XXXkN，可以满足设计要求。

相比于试验前的土壤力学性质，土钉的加固效果显著，能够有效抵抗荷载施加导致的土体变形和破坏。

（2）土钉的变形特性：试验结果显示，土钉在荷载施加过程中发生一定的变形，但其变形量相对较小，说明土钉具有较好的刚度和变形控制能力。

6.结论根据试验结果和分析，可以得出以下结论：（1）土钉具有较好的抗拔性能，其抗拔强度满足设计要求。

（2）土钉在荷载施加过程中发生一定的变形，但其变形量较小，变形受到较好的控制。

（3）土钉加固对土体的稳定性和抗变形能力具有显著的改善效果。

7.建议（1）在土钉设计和施工过程中，需要综合考虑土钉的强度和变形特性，确保土钉能够满足设计要求。

（2）加强土钉与土壤的粘结力，以提高抗拔强度和变形控制能力。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==瓷砖拉拔实验报告篇一：拉拔实验报告土钉墙抗拔试验检测报告工程名称：金新鼎邦项目基坑支护及降排水工程工程地点：通江南路以东，通济路以北委托单位：江苏盐城二建集团有限公司检测日期： 201X年12月13日～14日报告总页数：共 10 页(包括本页)报告编号：常州市中元建设工程勘察院有限公司二零一一年十二月二十日金新鼎邦项目基坑支护及降排水工程土钉抗拔试验检测报告现场检测人员：（上岗证号）粤建检证字0000890号报告编写：（上岗证号）粤建检证字0000890号校核：（上岗证号）粤建检证字0000289号审核：（上岗证号）粤建检证字0000289号批准声明: 1、本检测报告涂改、换页无效。
