人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

人教版九年级物理：第16章电压电阻单元练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 阻值不同的两个电阻的电流强度随电压变化的 I﹣U 图线如图所示. 从图中得出的下列结论中正确的是（）A．R1＞R2B．Rl、R2并联后的总电阻的 I﹣U 图线在区域 IC．Rl、R2串联后的总电阻的 I﹣U 图线在区域ⅡD．R1、R2并联后的总电阻的 I﹣U 图线在区域Ⅲ2 . 下列对生活中物理的估测接近事实的是（）A．人体正常体温为35℃B．课桌的高度约为80mmC．武广高铁的平均速度约为20km／h D．一个鸡蛋的质量大约60g3 . 如图所示的电路图中，开关S闭合后，能用电压表测量电阻R1两端电压的是A．B．C．D．4 . 如图所示的两个电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法错误的是A．甲电路中，B．甲电路中，C．乙电路中，D．乙电路中，5 . 关于电流，下列说法正确的是（）A．电荷只要运动就会形成电流B．只有正电荷的移动才能形成电流C．负电荷定向移动的方向与电流方向相反D．只有正负电荷同时移动才能形成电流6 . 如图所示的电路，电压表测量的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2的总电压D．电源的电压7 . 如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1 为定值电阻，当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小8 . 小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）①②③④A．②③B．③④C．①③D．①②二、填空题9 . 如图所示，若开关S闭合后，灯L1、L2都能发光，则甲、乙是_____（选填“电流表”或“电压表”）；若开关S断开后，灯L1、L2都能发光，且甲、乙两表的示数之比为7：3，则L1、L2电阻之比为_____10 . 滑动变阻器是靠改变电阻线在电路中的________来改变电阻，从而改变电路中的电压和电流．一个滑动变阻上标为“”的字样，其中“”表示________，“”表示________．11 . 如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是_____．乙表是_____（两空选填“电流表”或“电压表”），乙表测的是_____（选填“R1”“R2”“R1和R2”）的_____（选填“电流”或“电压”）12 . 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

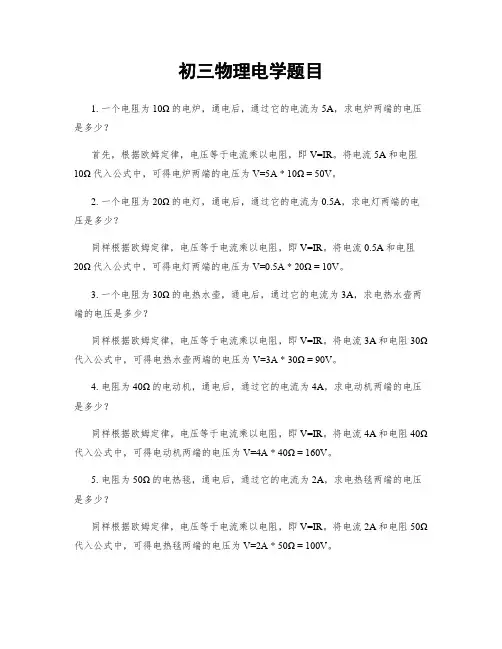

初三物理电学题目
1. 一个电阻为10Ω的电炉，通电后，通过它的电流为5A，求电炉两端的电压是多少？
首先，根据欧姆定律，电压等于电流乘以电阻，即V=IR。

将电流5A和电阻10Ω代入公式中，可得电炉两端的电压为V=5A * 10Ω = 50V。

2. 一个电阻为20Ω的电灯，通电后，通过它的电流为0.5A，求电灯两端的电压是多少？
同样根据欧姆定律，电压等于电流乘以电阻，即V=IR。

将电流0.5A和电阻20Ω代入公式中，可得电灯两端的电压为V=0.5A * 20Ω = 10V。

3. 一个电阻为30Ω的电热水壶，通电后，通过它的电流为3A，求电热水壶两端的电压是多少？
同样根据欧姆定律，电压等于电流乘以电阻，即V=IR。

将电流3A和电阻30Ω代入公式中，可得电热水壶两端的电压为V=3A * 30Ω = 90V。

4. 电阻为40Ω的电动机，通电后，通过它的电流为4A，求电动机两端的电压是多少？
同样根据欧姆定律，电压等于电流乘以电阻，即V=IR。

将电流4A和电阻40Ω代入公式中，可得电动机两端的电压为V=4A * 40Ω = 160V。

5. 电阻为50Ω的电热毯，通电后，通过它的电流为2A，求电热毯两端的电压是多少？
同样根据欧姆定律，电压等于电流乘以电阻，即V=IR。

将电流2A和电阻50Ω代入公式中，可得电热毯两端的电压为V=2A * 50Ω = 100V。

电学题目是初中物理电学的基础知识，通过解答以上电阻电流电压的计算题目，可以加深对电路中电流电压电阻的理解，为进一步学习电学知识打下基础。

希望以上解答对你有所帮助，如有其他问题，欢迎继续咨询。

九年级物理电学基础练习题及答案练习题一：1. 一个电流强度为3A的电路中通过电阻为10Ω的灯泡，请计算灯泡两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以灯泡两端的电压为3A * 10Ω = 30V。

2. 一台电视机工作时的功率为100W，接通220V电源后，请计算电视机的电流强度是多少？解答：根据功率公式，功率等于电流乘以电压，所以电流等于功率除以电压，即100W / 220V ≈ 0.45A。

3. 一根电阻为20Ω的导线通过电流为4A，请计算导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以导线两端的电压为4A * 20Ω = 80V。

练习题二：1. 一个电路中有两个并联的电阻，电阻1为5Ω，电阻2为8Ω，请计算总电阻是多少？解答：两个电阻并联时，总电阻可以用公式总电阻 = (1 / 电阻1 + 1 / 电阻2)^-1来计算。

所以总电阻= (1 / 5Ω + 1 / 8Ω)^-1 ≈ 3.077 Ω。

2. 一台电视机和一台冰箱同时接入220V电源，请计算两个电器的总电阻是多少？解答：由于电视机和冰箱是并联接入电源的，所以总电阻可以用公式总电阻 = (1 / 电阻1 + 1 / 电阻2)^-1来计算。

假设电视机的电阻为40Ω，冰箱的电阻为60Ω，那么总电阻= (1 / 40Ω + 1 / 60Ω)^-1 ≈ 24Ω。

3. 一个电路中有两个串联的电阻，电阻1为3Ω，电阻2为7Ω，请计算总电阻是多少？解答：两个电阻串联时，总电阻可以用公式总电阻 = 电阻1 + 电阻2来计算。

所以总电阻= 3Ω + 7Ω = 10Ω。

练习题三：1. 一根电流为2A的导线通过电阻为6Ω的电阻器，请计算导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以导线两端的电压为2A * 6Ω = 12V。

2. 一个电路中有两个串联的电阻，电阻1为8Ω，电阻2为12Ω，请计算总电阻是多少？解答：两个电阻串联时，总电阻可以用公式总电阻 = 电阻1 + 电阻2来计算。

17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。

下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

九年级中考物理复习训练(电流、电压(Ya)、电阻)及答案基础知识与基本(Ben)技能*1．某(Mou)导体中电流是(Shi)2.5A，其物理(Li)意义是。

*2．测(Ce)量电流的仪表是，它的表盘上标有(You)字母字。

电(Dian)流表的“0”点通常在表盘侧。

在使用电流表之前，要检查表的指针是否对准。

*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。

**4．导体的电阻是的一种性质，它的大小决定于导体的、和。

导体的越长，导体的电阻越；导体的越小，导体电阻越。

导体的电阻还跟有关，对大多数导体来说，，电阻就越大。

**5．一个滑动变阻器上标有“300Ω 15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。

知识的应用**6．单位换算：（1）7.5×104A= mA= μA（2）1.5×103mV= V= kV（3）3.5×108Ω= kΩ= MΩ**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是 A。

**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。

知识的拓展的***9. 如(Ru)图(Tu)14-2所(Suo)示，某同学在实验时误把电流表并联在电灯(Deng)L2两端，开关(Guan)闭合后观察到的现象是(Shi)( )。

A．两灯都(Du)不亮(Liang) B．两灯亮度正常C. L1亮，L2不亮 D．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R1和R两端的电压及通过R1的电流，请在图中填入相应的电表符号。

2电流电流表基础知识与基本技能*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。

[0.5]*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。

电流的大小用表示，简称。

[1.5]*3．电流等于通过导体横截面的。

它的定义式是。

九年级物理电压电阻题20套(带答案)含解析一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

人教版物理九年级第十七章第1节电流与电压和电阻的关系同步练习一、选择题1．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是（）A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“一段电路中的电流与电阻关系”时，需要保持这段导体两端的电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电压表的示数变大，所以应该增大滑动变阻器的阻值，减小电压表的示数，将滑片向右移动，D正确，AC错误；B选项增加电池个数，则电压表的示数会更大，所以B错误．故选D．分析：本题是探究“电路中的电流与电阻关系”的实验，考查了对控制变量法的掌握，同时涉及到了滑动变阻器阻值的变化及串分压的知识．2．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．电源电压3V太高B．滑动变阻器阻值太小C．20Ω的阻值太小D．控制的电压1.5V太高答案：AB知识点：探究电流与电压、电阻的关系实验．解析：解答：由图可知，电源电压恒为3V，电阻两端的电压为1.5V，则滑动变阻器两端的电压应为3V-1.5V=1.5V；根据串分压的特点可知两个电阻之比为：11221.5V1 == 1.5V1R UR U=；因为滑动变阻器的最大阻值为15Ω，电阻的阻值为滑动变阻器阻值的204153Ω=Ω倍，所以其两端的电压也为滑动变阻器两端电压的43倍，其定值电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于1.5V，而无法达到1.5V，B正确，CD错误；若减小电源电压，则电阻两端的电压会减小，所以A正确．故选AB．分析：此题考查了电路中串分压的知识，通常根据这个知识判断变阻器的规格或判断滑动变阻器的滑动方向，要注意理解掌握．3．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差答案：A知识点：探究电流与电压、电阻的关系实验；伏安法测电阻的探究实验．解析：解答：A．在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，故A错误，符合题意；B．“探究电流与电阻关系实验”中，使用滑动变阻器的目的是控制电阻两端电压保持不变，伏安法测定值电阻实验中，使用滑动变阻器的目的是改变电阻两端电压，这两个实验使用滑动变阻器的作用不同，故B正确，不符合题意；C．探究电流跟电阻的关系实验，进行多次测量的目的是分析多组数据，得出电流跟电阻的关系，故C正确，不符合题意；D．伏安法测电阻阻值实验，后者多次测量的目的是取电阻的平均值，减小误差，故D正确，不符合题意．故选A．分析：本题考查了物理中的科学研究方法的区分，注意在初中物理中灵活应用这些研究方法，本题结合两个电学实验进行分析考查对物理学方法的理解与应用情况．4 ．在某次实验中记录了电压表的示数U和电流表的示数I，实验数据如表所示．请根据表中数据，图中所示的电路图可能是（）U/V 1.0 1.5 2.0 2.2 2.5 2.7I /A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由A和B图可知，电压表测电源电压，移动滑片时示数不会发生改变，故AB 不符合题意；（2）定值电阻与滑动变阻器串联，C图中电压表测变阻器两端电压，当滑片向左移动时，总电阻变小，由欧姆定律可知，电路中电流变大即电流表示数变大；由U=IR，定值电阻两端电压增大，所以变阻器两端电压减小，电压表示数减小，故C不合题意；D图中电压表测定值电阻两端电压，电压表变大，D图符合题意．故选D．分析：本题考查了串联电路特点和欧姆定律的应用，关键是正确分析电路中电流表和电压表测哪个的电流和电压5 .如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A．把滑动片移到左端时才能闭合开关B．电压表、电流表量程可能选大了C．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D．灯亮度变亮时，电压表示数变大，电流表示数变小答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、闭合开关前，滑动变阻器滑片应位于最大阻值处，所以把滑动片移到左端，故A 正确；B、两节干电池作为电源，电压表应选择0～3V量程，电流表应选择0～0.6A量程，故B正确；C、灯不亮，电路发生短路或断路，电压表有示数说明与电压表并联的电路开路，电压表测量电源电压，故C正确；D、灯泡亮度变亮，灯泡两端电压增大，由P=I2R可知通过小灯泡的电流变大，故D错误．故选D．分析：本题综合考查了动态电路的分析，涉及的知识点较多；理解用电器不工作的可能原因是解决本题的关键.6．在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据答案：A知识点：探究电流与电压、电阻的关系实验．解析：解答：将AB两点间用15Ω电阻替换10Ω电阻时，AB两点间的电阻变大，根据串联分压的知识，AB两点间的电压会变大，要探究电流与电阻的关系，需保持AB间的电压不变，所以应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．故选A．分析：探究电流与电阻的关系时采用的是控制变量法，熟悉控制变量法的实施环节并正确运用，是解决此类实验题的关键．7．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：探究电流与电阻的关系实验中，应用控制导体两端的电压不变，每次跟换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必要成倍数变化；故ACD错误，B正确；故选B．分析：本实验考查了探究电流与电阻关系需要注意的问题，根据控制变量法，在探究电流与电阻关系时，应控制电压不变．8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A ．10Ω和40ΩB ．10Ω和20ΩC ．30Ω和40ΩD ．20Ω和30Ω 答案：B知识点：探究电流与电压、电阻的关系实验． 解析：解答：探究“电流与电阻的关系”实验中应控制电阻两端的电压不变，即电压表的示数不变； ∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U 滑=U-U R =3V-2V=1V ， ∵串联电路中各处的电流相等，∴根据欧姆定律可得：R R U U 11I ==U U 22IR V R V ==滑滑滑， 当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值： Rmax=2R 滑max =2×10Ω=20Ω， 即定值电阻的最大阻值不能超过20Ω， 结合选项可知，ACD 不符合，B 符合． 故选B ．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．9．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（ ）A．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B．实验中，更换大阻值的电阻后，滑片应向a端移动C．进行多次实验的目的是为了得出科学的结论D．实验得出的结论是：电压一定时，电流与电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：A、若滑动变阻器连入电路的阻值过小，在闭合开关时，会出现电流表示数过大的现象，故A正确；B、实验中，更换大阻值的电阻后，电压表的示数会变大，应增大滑动变阻器的阻值，将滑片向b端滑动，使电压表的示数不变，故B错误；C、进行多次实验的目的是为了得出电流和电阻的关系的普遍规律，故C正确；D、实验得出的结论是：电压一定时，电流与电阻成反比，故D正确．故选B．分析：本题考查“电流跟电压电阻的关系”的实验中需要注意的问题，如连接电路时开关需要断开、开始时变阻器应该连入电路中电阻最大、两表的接线柱的接法和控制变量法.10 .如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：A、要探究电流与电压的关系，在改变电压的时候要保持电阻不变；故A正确；B、在探究电流与电压的关系的电路中，滑动变阻器既可以保护电路，又可以改变电路中的电流，得出多次实验数据，排除实验结论的偶然性，故B说法正确；C、开关闭合后，当变阻器滑片从左向右滑动过程中，电路中的总电阻增大，则电路中的电流变小，即电流表示数变小；由U=IR可知，定值电阻两端电压变小，即电压表示数变小．故C说法错误；D、开关闭合，如果将电流表和电压表调换位置，电压表串联在电路中，电路相当于开路，因此电路元件都不可能被烧毁，故D正确．故选C．分析：本题主要考查的是学生对控制变量法、电流表、电压表、滑动变阻器的正确使用方法和作用的理解和掌握.11．如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．20Ω和50ΩB．40Ω和60ΩC．20Ω和40ΩD．20Ω和60Ω答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电阻的关系”实验中，应控制电阻两端的电压即电压表的示数不变，根据串联电路中总电压等于各分电压之和，可得滑动变阻器两端的电压为：U滑=U-U R=6V-4V=2V，由于定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20Ω，则定值电阻的最大阻值为40Ω，故C正确；故选C．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．12．根据下列一组实验数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：由表中数据可以看出，导体的电阻保持10Ω不变时，导体两端的电压越大，导体中的电流越大，其电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，所以ACD错误，B正确．故选B．分析：此题考查了对实验数据的分析，在分析数据时，一定注意控制的变量.13．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V ）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V 不变，还需要选用下列哪种规格的滑动变阻器？（ ）A ．“10Ω 1A ”B ．“15Ω 15A ”C ．“20Ω 2A ”D ．“50Ω 2A ”答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：由欧姆定律的可知，电压一定是电阻越大，电流越小；当接入电路中的电阻为15Ω时，电路中的电流最小：221515U V I A R ===Ω，此时滑动变阻器接入电路的阻值最大； 为了保持定值电阻两端电压为2V 不变，滑动变阻器两端电压为：6V-2V=4V ；故滑动变阻器的最大阻值：max 430215V R A ==Ω．只有D 中滑动变阻器的最大阻值大于30Ω． 故选D ．分析：本题考查串联电路的特点和欧姆定律的应用，关键是要知道电压一定时，电流与电阻成反比．14．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（ ）A ．均使电阻R 两端的电压成倍数变化B ．均使电阻R 两端的电压保持不变C ．前次使电阻R 两端电压成倍数变化，后次使电阻R 两端的电压保持不变D ．前次使电阻R 两端电压保持不变，后次使电阻R 两端电压成倍数变化答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在研究导体中的电流与电压的关系时，要保持导体的电阻不变，改变导体两端的电压；在研究导体中的电流与导体的电阻的关系时，要改变导体的电阻值，控制导体两端的电压不变．所以前后两个实验中滑动变阻器的主要作用不相同．在研究导体中的电流与电压的关系时，滑动变阻器是使电阻R 两端的电压成倍数变化；然后用电流表记录对应电压下的电流值，通过多次实验，来总结导体中电流与电压的关系．而在研究导体中的电流与导体的电阻的关系时，利用滑动变阻器来控制导体两端的电压不变．通过更换几组不同的定值电阻，记录下对应的电流值，来总结导体中的电流和电压的关系．故选C．分析：滑动变阻器在不同的实验中，由于实验目的不同，其作用也是不同的．15．在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据．根据这组数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、电压是形成电流的原因，不会随电流发生变化．所以A错误；B、由表中数据可以看出，电阻是变化的．所以B错误；C、电阻是导体的一种性质，与通过导体的电流无关．所以C错误；D、由表中数据可以看出：在电压一定时，通过导体的电流与导体电阻成反比．所以D正确．故选D．分析：电阻是导体本身的一种属性，对于同一导体，电阻与电压高低、电流大小无关．二、填空题16 ．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．（1）这个实验使用了控制变量的方法，其中被控制的变量是__________，滑动变阻器R2的主要作用是_________________．（2）下面是他获取的一组实验数据：（3）分析表中的数据，你能得出的探究结论是_____________________．（4）实验中，电阻R1的阻值是________Ω.答案：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）在探究电流与电压的关系时，应控制电阻阻值不变而改变电阻两端电压不变，测出电路电流，然后得出结论；滑动变阻器除保护电路外，主要的作用是：改变电阻两端电压．（2）由表中实验数据可知，在电阻阻值一定时，电压与电流的比值不变，由此可知，在电阻一定时，电流与电压成正比．（3）由表中实验数据可知，电阻阻值：1651.20U VRI A===Ω；故答案为：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．分析：本题考查了实验原理、实验数据处理，探究电流与电压的关系要应用控制变量法，控制电阻阻值不变，应用控制变量法分析表中实验数据即可正确解题．17．在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_____ 位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_____________，如图是根据实验数据绘制的图象，有图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成__________关系．答案：阻值最大；得到普遍的规律，避免结论的偶然性；正比．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到阻值最大的位置；分别采用5Ω、10Ω、15Ω的电阻进行实验的目的是得到普遍规律，排除实验结论的偶然性；由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成正比关系．故答案为：阻值最大；得到普遍的规律，避免结论的偶然性；正比．分析：本题考查了探究电流与电压关系的实验，需要注意的是：题目中采用多个电阻的目的是“多次测量总结规律”，而不是要“探究电流与电阻”的关系．18．某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是______________；在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向_______（选填“左”或“右”）端移动才能达到实验目的．答案：保护电路；电阻；保持R1两端电压不变；右．知识点：探究电流与电压、电阻的关系实验．解析：解答：在闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；在探究通过导体的电流与导体两端电压关系时，应保持电阻不变；在探究通过导体的电流与导体电阻关系时，应控制导体两端的电压不变，是通过滑动变阻器来实现的；在“研究电流与电阻关系”时，应控制电压不变，改变电阻，将定值电阻R1由10Ω换为20Ω，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，应增大变阻器的阻值，将滑动变阻器R2的滑片P应向右端移动才能达到实验目的．故答案为：保护电路；电阻；保持R1两端电压不变；右．分析：本题是探究电流与电压、电阻的关系实验，考查了滑动变阻器在电路中的作用，同时考查了控制变量法在实验中的应用.19．在研究通过导体的电流与导体的电阻关系的实验中，为了达到研究目的，实验过程中应该保持定值电阻的______________这个物理量不变；当开关S闭合后，电压表的读数为4V，电流表的读数为0.4A，现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路进行研究，则下一步应进行的操作是______________________.答案：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究电流和电阻的关系时，应保持电阻两端的电压不变；将阻值为5欧的电阻R换成阻值为10欧的电阻接入电路进行实验时，电阻两端电压变大，滑动变阻器两端电压变小，为使电阻两端电压不变，应调节滑动变阻器的滑片位置，使定值电阻两端电压等于原来的值，即4V．故答案为：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．分析：本题考查了“探究电流与电阻关系”实验的注意事项、滑动变阻器的调节；更换电阻后，应进行怎样的操作，向什么方向移动滑片是一个难点.20 ．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如表：电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1（1）分析表中的数据，可以得出的结论是，电压不变时，导体中的电流与电阻____________．（2）滑动变阻器在此实验中的主要作用是通过调整R1的阻值，使R两端电压____________．答案：（1）成反比；（2）不变．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由表格中数据知，电流跟电阻的乘积是一个定值，因此可以得出：电压一定时，导体中的电流跟导体的电阻成反比；（2）要探究电流跟电阻的关系，需保持电阻两端的电压不变，所以滑动变阻器在此实验中的主要作用是通过调整滑动变阻器的阻值，使R两端的电压不变．故答案为：（1）成反比；（2）不变．分析：本题是探究电流与电阻关系的实验，考查了实验结论的得出及滑动变阻器的作用，注意控制变量法的应用．三、解答题：21．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于________（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出U-I图象，由此得出的实验结论是：________________________．（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压。

九年级物理上册《电流与电压和电阻的关系》练习题及答案一．选择题（共10小题）1．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻RC．电流表示数D．电压表示数2．在如图的电路中，电源电压保持不变，R为定值电阻。

为探究电流与电压的关系，下列关于滑动变阻器的分析正确的是（）A．控制电阻两端电压不变B．闭合开关前应将滑片滑到最左端C．改变电阻两端电压D．它是多余的，只是为了图像美观3．用如图所示电路研究电流跟电压的关系。

为了改变定值电阻R两端电压，设计了三种方案：甲：在MN间先后接入电压不同的电源；乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；丙：在MN间串联接入电源与滑动变阻器。

可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行4．用如图所示电路探究“电流跟电阻的关系”，实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来应该采取的措施是（）A．适当增加电池的节数B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动5．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻小于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A D．将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.9A6．小佳同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R 2 由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操作是（）A．向左调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数B．换用更精确的电压表进行测量C．向右调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数D．增加电池的个数，使电源电压变大7．在“探究电流跟电阻的关系”实验中，当把电阻R由10Ω更换为20Ω后，闭合开关，下一步的操作应当是（）A．适当增加电池的节数B．记录电流表和电压表的示数C．调节滑动变阻器，使电压表示数与更换前相同D．调节滑动变阻器，使电压表示数为更换前一半8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。

九年级物理第十五章练习题1第十五章《电流和电路》第十六章电压电阻1.为了安全，汽车行驶时驾驶员必须系安全带．汽车上设了“安全带指示灯”提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）2.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（）A．带正电B．带负电C．带异种电荷D．带同种电荷3.如图甲所示,当开关S闭合时,两只电流表的指针均如图乙所示,则电灯L1 中的电流是( ).A.2.3AB.0.46AC.2.76AD.1.84A图 34．在图3所示的电路中，当开关S闭合后( ) A．若A表是电流表，B表是电压表，则电阻R1、R2并联B．若A表是电流表，B表是电压表，则电阻R1、R2串联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联5．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路6.下列用电器中，可能不需要用到变阻器的是（）A．电视机 B．收音机 C．调光书写台灯D．手电筒7．在如图所示滑动变阻器的四种接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻增大的是（）8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )A. 电阻的最小值是20 Ω，允许通过的最大电流是1 AB. 电阻的最小值是20 Ω，允许通过的最小电流是1 AC. 电阻的最大值是20 Ω，允许通过的最大电流是1 AD. 电阻的最大值是20 Ω，允许通过的最小电流是1 A9．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等10．某同学在探究串联电路电流规律的实验中，按图5接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据：表一：电压U （V ）电阻R （Ω）电流I （A ）45 0.8 10 0.4 200.2表二：电阻R （Ω）电压U （V ）电流I （A ）5 2 0.44 0.8 61.2（1。

（2）分析表二数据可以得到的结论是_________________________________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A ，则通过乙的电流强度为A ．0.6 AB ．2.4 AC ．0.15 AD ．以上答案均不对3．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将A ．都增加为原来的两倍B ．电阻不变，电流变为原来的2倍C ．电阻不变，电流变为原来的1/2D ．电阻、电流都不变4．将某导体接在电压为16V 的电源上，通过它的电流为0.4A 。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为A ．0.1AB ．0.4AC ．0.8AD ．1.6A5．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是Ａ．Ｉ１＝Ｉ２ Ｂ．Ｉ１＞Ｉ２ Ｃ．Ｉ１＜Ｉ２ Ｄ．无法比较6．分别将U 1=4V 、U 2=6V 加在某段导体的两端，则两次通过该导体的电流之比为A ．3:2B ．2:3C ．1:1D ．1:27．一段导体两端的电压为8V ，导体中的电流为2A ，如果将它两端的电压减少2V ，则导体中的电流变为A ．0.25AB ．0.5AC ．1.5AD ．3A8．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图1所示的一个图像，下列结论与图像相符的是 A ． 电阻一定时，电流随着电压的增大而增大 B ． 电阻一定时，电压随着电流的增大而增大 C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 9．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A ；如果要使电路中的电流变为0.2A ，则应换成一个阻值为 Ω的电阻。

2021-2022学年人教版物理九年级第十七章第1节电流与电压和电阻的关系班级__________ 座号_____ 姓名__________ 分数__________一、单选题1．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化2．如图所示电路中，R1表示电阻箱，那么该电路（）A．只能探究电流与电压的关系B．只能探究电流与电阻的关系C．电流与电压和电流与电阻的关系都能探究D．电流与电压和电流与电阻的关系都不能探究3．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是A．导体中的电流跟导体两端的电压成反比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比4．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差A．①②B．②③C．①③D．②④5．小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是A．只需将电池数增加一倍B．只需将电池数减半C．将变阻器的滑片适当向左移动D．将变阻器的滑片适当向右移动6．在探究某个用电器中电流随电压变化的关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B7．下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8．关于电流、电压和电阻的关系，下列说法正确的是A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为A．10Ω 2A B．20Ω1A C．30Ω 2A D．50Ω 1A10．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向右移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向左移动，保持电流表示数不变二、填空题11．小月探究“电路中电阻箱两端电压U 与通过它的电流I的关系”时，记录的实验数据如表。

一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

（物理）九年级物理电压电阻题20套(带答案)及解析一、电压电阻选择题1．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。

过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（）A. L1灯丝断了B. L1被短路了C. L2灯丝断了D. L2被短路了【答案】 A【解析】【解答】如果L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A符合题意；如果L1被短路了，L1将不会发光，B不符合题意；如果L2灯丝断了，此时电压表有示数，C不符合题意；如果L2被短路了，电流表会有示数的，D不符合题意；故答案为：A.【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故障.2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。

故答案为：C。

【分析】结合导体电阻大小的影响因素分析解答.3．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．4．在如图所示的四位科学家中，以其名字命名电阻单位的是（）A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B符合题意.故答案为：B.【分析】电阻的单位是欧姆.5．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．6．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．7．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

人教版九年级物理<电路、电流、电压、电阻>测试题一、单项选择题:开关的断开与闭合情况是（）A.Sj S2断开，S3闭合B.S1> S2闭合，S3断开C.Sj S2、S3闭合D.S1断开，S2、S3闭合2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）厂i@—A.b1dB. 1a>L 一上心—C- I a>I b D. I d>I c j —3.如图（a）所示，当开卷闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A. 0.8AB. 0.16AC. 0.52AD. 1.28A4、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体中通过它们的电流的大小是：（）A【AB<【BC B, I AB =1BCC. 1AB> I BC D,不能确定5、在图（a）所示电路中，当闭合开关后，示，则电阻R］和R2两端的电压分别为（）A. 4.8V, 1.2VB. 6V, 1.2V6、要改变某段导体电阻的大小A.改变导体两端的电压C.改变导体的横截面积下列方法中无效的是（）1.在图中所示的电路中，要使L1和L2组成并联电路,.................... 图6两个电压表指针偏转均为图（b）所,B.改变导体的材料 D.改变导体的长度7、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表:材 料编号长度/卡横裁面积/mm材 料编号卜度4横截面积Ama ①1 0. 51 Q.5 格 ②1 1 磕⑥1 1 '台 ③ 1.5 0. 5 铜1.5 0.5 金 ④1.511.51你认为下面对导体选择最合理的一组是（）A.③④⑤⑥B.②③⑥⑦C.①⑤⑥⑦D.⑤⑥⑦⑧8、要将图8所示的滑动变阻器接在电路中与一个小灯泡串联，要求滑片P 向B 端滑动时小灯泡变暗，滑动变阻器接在电路中的两个接线柱应是（）9、如上图9所示，闭合开关S ，滑动变阻器的滑片P 向右移动时，电流表的示数A. C 和 DB. A 和 DC. C 和 BD. A 和 B 图8图9将（）A.变大B.变小C.不变D.无法确定 10、如图是某同学做实验时的电路图。
