混凝土楼板裂缝的检测鉴定分析

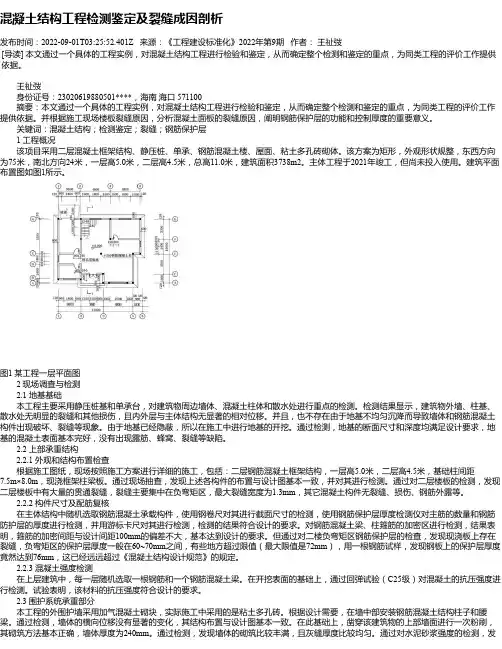

混凝土结构工程检测鉴定及裂缝成因剖析发布时间：2022-09-01T03:25:52.401Z 来源：《工程建设标准化》2022年第9期作者：王祉弢[导读] 本文通过一个具体的工程实例，对混凝土结构工程进行检验和鉴定，从而确定整个检测和鉴定的重点，为同类工程的评价工作提供依据。

王祉弢身份证号：23020619880501****，海南海口 571100摘要：本文通过一个具体的工程实例，对混凝土结构工程进行检验和鉴定，从而确定整个检测和鉴定的重点，为同类工程的评价工作提供依据。

并根据施工现场楼板裂缝原因，分析混凝土面板的裂缝原因，阐明钢筋保护层的功能和控制厚度的重要意义。

关键词：混凝土结构；检测鉴定；裂缝；钢筋保护层1 工程概况该项目采用二层混凝土框架结构、静压桩、单承、钢筋混凝土楼、屋面、粘土多孔砖砌体。

该方案为矩形，外观形状规整，东西方向为75米，南北方向24米，一层高5.0米，二层高4.5米，总高11.0米，建筑面积3738m2。

主体工程于2021年竣工，但尚未投入使用。

建筑平面布置图如图1所示。

图1 某工程一层平面图2 现场调查与检测2.1 地基基础本工程主要采用静压桩基和单承台，对建筑物周边墙体、混凝土柱体和散水处进行重点的检测。

检测结果显示，建筑物外墙、柱基、散水处无明显的裂缝和其他损伤，且内外层与主体结构无显著的相对位移。

并且，也不存在由于地基不均匀沉降而导致墙体和钢筋混凝土构件出现破坏、裂缝等现象。

由于地基已经隐蔽，所以在施工中进行地基的开挖。

通过检测，地基的断面尺寸和深度均满足设计要求，地基的混凝土表面基本完好，没有出现露筋、蜂窝、裂缝等缺陷。

2.2 上部承重结构2.2.1 外观和结构布置检查根据施工图纸，现场按照施工方案进行详细的施工，包括：二层钢筋混凝土框架结构，一层高5.0米，二层高4.5米，基础柱间距7.5m×8.0m，现浇框架柱梁板。

通过现场抽查，发现上述各构件的布置与设计图基本一致，并对其进行检测。

房屋裂缝鉴定报告一、鉴定目的本鉴定报告旨在确认被鉴定房屋的裂缝情况及其产生原因，为相关方提供客观、准确的结论和建议。

二、鉴定范围本次鉴定涉及位于xx区xx街道xx号的xx建筑内所有房间的墙体裂缝情况。

鉴定过程中，我们仔细观察了裂缝的位置、长度、宽度和走向等方面，对其产生的原因进行了分析。

三、鉴定结果通过对房屋裂缝的观察和分析，我们得出以下结论：1. 裂缝位置该建筑内裂缝位置主要集中在南侧和西侧。

其中，南侧裂缝主要分布在一楼和二楼的客厅和次卧；西侧裂缝主要分布在三楼和四楼的卧室和阳台。

2. 裂缝长度和宽度裂缝长度和宽度在不同位置有所不同，南侧裂缝长度主要集中在30cm左右，宽度在2mm左右；西侧裂缝长度主要集中在50cm 左右，宽度在3mm左右。

3. 裂缝走向裂缝走向主要呈近竖直方向，但在部分位置呈斜向或水平方向。

4. 裂缝原因通过分析，我们认为，房屋裂缝产生的根本原因是建筑本身的结构问题和施工质量问题。

具体表现为：地下室不够稳固，地基不均匀，没有采取相应的加固措施，导致上部结构承重不稳定；施工过程中未能确保水泥柱和墙体之间的粘结力度，导致墙体出现开裂现象。

四、鉴定建议针对上述原因，我们提出如下建议：1. 对地下室进行加固，确保地基稳定，防止房屋产生进一步移动。

2. 对裂缝位置进行重新修补，加强墙体之间的粘结力度，防止裂缝恶化。

3. 对整个建筑进行维护和加固，确保房屋的安全性和耐久性。

五、结论通过对房屋裂缝的观察和分析，我们得出以下结论：该建筑内出现的裂缝问题，根本原因是建筑本身的结构问题和施工质量问题。

针对这一问题，我们提出了相应的鉴定建议，希望相关方能够尽快采取有效措施，确保房屋的安全性和稳定性。

鉴定人：日期：xxxx年xx月xx日。

砌体结构现浇楼板裂缝检测与处理摘要：本文通过具体案例，经过检测、分析，得出了引起楼板裂缝的原因，并给出了裂缝修补处理的方法。

关键词：楼板裂缝检测裂缝修补和分析多层砌体结构在当前仍是一种量大面广的建筑结构体系，近年来，尤以物业小区、经济房等商品住宅建筑居多，而现浇混凝土楼板取代混凝土预制板又是提高房屋结构整体性能的有效措施。

笔者在进行监督和检则过程中发现，相当多的砌体结构现浇楼板出现了各种裂缝。

经过深入调研及对大量实例的检测分析得知，由于楼板混凝土自身强度较低、楼板配筋不当或其他结构原因造成楼板承载力不足而引起开裂的实例极少。

大量的楼板裂缝主要是由于温度变化导致的混凝土收缩而引起的。

出现裂缝的部位一般是大开间多，小开间少，双向板四角多，单向板中部多，阳面相对多，阴面相对少。

裂缝多呈上大、下小的贯通、非贯通裂缝。

现结合工程实例对楼板开裂原因进行分析，介绍对楼板裂缝简单而有效的设计和处理方法。

一、工程概况某小区新建住宅楼为7层砖混结构，建筑面积8700m2，基础为桩基础，结构层层设圈梁，楼饭为现浇混凝土，混凝土设计强度等级为c20，板内钢筋为冷轧带肋钢筋。

工程于2000年5月开工，11月竣工，2001年5月在住户初装修时发现多数房间楼板出现裂缝：二、工程现状调查及检测为确保工程结构安全，消除质量隐患，对该工程从设计到施工都进行了检测鉴定。

1.基础检查根据地勘报告，工程设计持力层为粉质黏土，承载力标准值为160kpa。

经基础承载力验算及砌体外观和仪器检查，未见裂缝，表明该工程基础满足规范要求，不存在安全隐患，上部楼面裂缝并非由基础不均匀沉降而引起。

2.砌体结构检测通过剥落墙面粉刷层抽检砌体质量，表明墙砌体质量良好。

采用回弹法检测砖抗压强度，并从墙上取砖送试验室试验，砌筑用砖满足设计要求。

采用剪切法、贯入法检测砂浆现有强度，均满足设计要求。

3.混凝土楼板检查采用钻芯法检查混凝土楼饭，厚度满足设计要求，并对钻取的芯佯进行试压，结果均满足设计要求；检查混凝土芯样，个别试件存在骨料较大、级配不好的现象。

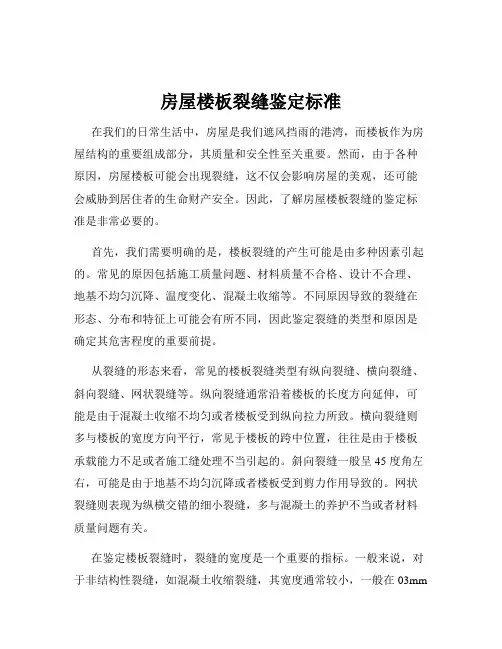

房屋楼板裂缝鉴定标准在我们的日常生活中，房屋是我们遮风挡雨的港湾，而楼板作为房屋结构的重要组成部分，其质量和安全性至关重要。

然而，由于各种原因，房屋楼板可能会出现裂缝，这不仅会影响房屋的美观，还可能会威胁到居住者的生命财产安全。

因此，了解房屋楼板裂缝的鉴定标准是非常必要的。

首先，我们需要明确的是，楼板裂缝的产生可能是由多种因素引起的。

常见的原因包括施工质量问题、材料质量不合格、设计不合理、地基不均匀沉降、温度变化、混凝土收缩等。

不同原因导致的裂缝在形态、分布和特征上可能会有所不同，因此鉴定裂缝的类型和原因是确定其危害程度的重要前提。

从裂缝的形态来看，常见的楼板裂缝类型有纵向裂缝、横向裂缝、斜向裂缝、网状裂缝等。

纵向裂缝通常沿着楼板的长度方向延伸，可能是由于混凝土收缩不均匀或者楼板受到纵向拉力所致。

横向裂缝则多与楼板的宽度方向平行，常见于楼板的跨中位置，往往是由于楼板承载能力不足或者施工缝处理不当引起的。

斜向裂缝一般呈 45 度角左右，可能是由于地基不均匀沉降或者楼板受到剪力作用导致的。

网状裂缝则表现为纵横交错的细小裂缝，多与混凝土的养护不当或者材料质量问题有关。

在鉴定楼板裂缝时，裂缝的宽度是一个重要的指标。

一般来说，对于非结构性裂缝，如混凝土收缩裂缝，其宽度通常较小，一般在 03mm以下，这种裂缝对楼板的承载能力和安全性影响较小，但仍需要进行观察和处理，以防止裂缝进一步扩大。

当裂缝宽度在 03mm 至 05mm 之间时，需要引起重视，可能需要进行进一步的检测和分析，以确定裂缝是否会影响楼板的结构性能。

如果裂缝宽度超过 05mm，尤其是在楼板的主要受力部位，如跨中、支座等位置，就可能会对楼板的承载能力和安全性产生较大影响，需要采取相应的加固措施。

除了裂缝宽度，裂缝的深度也是一个重要的考量因素。

表面裂缝一般只影响楼板的外观，对其结构性能影响较小。

但如果裂缝深入到楼板内部，甚至贯穿整个楼板，就可能会严重削弱楼板的承载能力和整体性。

建筑楼板裂缝检测与处理分析摘要：楼板裂缝是目前混凝土结构较常遇见的质量通病之一，楼板裂缝不仅影响建筑工程的外观美观，同时还影响了建筑施工的整体质量，严重时带来安全隐患，因此当现浇混凝土楼板出现裂缝时，应及时对裂缝进行检测，分析裂缝成因，从而根据成因对裂缝进行处理，保证楼板的安全使用。

本文对建筑楼板裂缝检测与处理进行了分析和研究，希望可以对各界同行人士提供参考价值。

关键词：建筑工程;楼板裂缝;检测；处理分析建筑楼板裂缝不可能完全避免，一旦楼板出现裂缝，应进行规范的检测鉴定，找到裂缝成因，进而对楼板进行处理，从而保证楼板的安全使用。

1建筑楼板裂缝分类在工程中我们遇到的楼板裂缝主要是分为两类：受力裂缝及非受力裂缝。

受力裂缝的危害是直接的，受力裂缝是承载力不足，需要立刻对楼板进行处理。

非受力裂缝的危害是间接的，裂缝可能造成渗水，可能造成内部钢筋锈蚀，进而影响结构安全，因而也需要对裂缝进行处理。

1.1 受力裂缝受力裂缝的产生是因为楼板的承载力不足造成的。

楼板承载力不足可能是混凝土强度不够，楼板厚度不足、钢筋配置不足及楼板使用功能改变等造成的。

1.2 非受力裂缝非受力裂缝的原因是比较复杂的。

一是混凝土自身水灰比、骨料对混凝土收缩影响产生裂缝，二是温度影响下，混凝土的热胀冷缩容易使楼板产生裂缝，三是养护不到位易使混凝土楼板产生裂缝，四是拆模过早，楼板上面较早施加荷载易导致混凝土楼板产生裂缝。

2建筑楼板裂缝对建筑物的影响分析通常情况下，这些裂缝不会危及到结构的安全，危害性较小，但对建筑物将产生下列影响：（1）贯穿墙体的裂缝影响建筑物的使用寿命及抗震性能，尤其以砖混结构的建筑为甚。

（2）发生于外墙的裂缝，当开裂较为严重时，往往造成墙面的渗漏并且给内装饰带来污染和损伤，影响表观和使用。

（3）当裂缝尤其是温度裂缝到达一定程度时，会造成窗口变形，影响正常的使用。

（4）外抹灰开裂后，不仅影响外观和使用寿命，一旦外抹灰进水，冬季冻胀致使外抹灰层脱落，将影响到周围行人的安全。

2021年0引言随着混凝土结构的大量应用,会产生一些常见的质量问题,其中最为明显的当属裂缝问题。

混凝土结构在施工及使用过程中会受到各种因素的影响,从而出现由各种原因引起的裂缝,故正确判断裂缝产生的原因至关重要的[1]。

通过某框架结构宿舍楼板开裂原因鉴定分析的工程实例,介绍对其板裂缝的开裂原因及裂缝对主体结构的安全影响鉴定过程,形成较为系统的鉴定方法,供同行业人员参考。

1工程概况某宿舍楼为四层现浇钢筋混凝土框架结构,采用钢筋混凝土独立基础,建筑面积约为1464m 2,于2016年3月开工,2016年9月竣工,2017年9月投入使用时发现各层多处板存在开裂现象。

2鉴定分析2.1现场调查、检测(1)板裂缝调查、检测。

各层均出现板裂缝,典型裂缝分布示意图详见图1、图2;板裂缝均出现在(B-C )轴开间,其总体情况如下:①绝大多数裂缝垂直于房屋长向轴线,位于板跨中区域的预埋管线位置,二～四层的绝大多数裂缝沿板截面贯通(屋面板限于板面防水构造等,结构层上表面的裂缝情况未能调查),板面裂缝宽度明显大于板底,其中二层板的中部4个开间开裂,最大裂缝宽度板面为1.68m m 、板底为0.44m m ;三层板的中部5个开间开裂,最大裂缝宽度板面为1.34m m 、板底为0.58m m ;四层板的中部5个开间开裂,最大裂缝宽度板面为1.00m m 、板底为0.58m m ;屋面板的7个开间开裂,最大裂缝宽度板底为0.32m m ,板面限于防水构造未能检查。

②尚有二层(9-10)-(B-C )轴、四层(2-3)-(B-C )轴板面出现板角斜裂缝。

此外,屋面保温层、防水层上覆的混凝土保护层存在不规则裂缝。

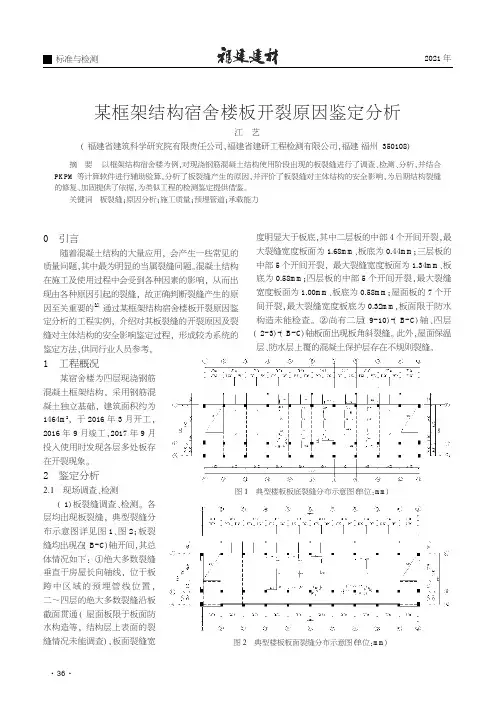

某框架结构宿舍楼板开裂原因鉴定分析江艺(福建省建筑科学研究院有限责任公司,福建省建研工程检测有限公司,福建福州350108)摘要以框架结构宿舍楼为例,对现浇钢筋混凝土结构使用阶段出现的板裂缝进行了调查、检测、分析,并结合PK PM 等计算软件进行辅助验算,分析了板裂缝产生的原因,并评价了板裂缝对主体结构的安全影响,为后期结构裂缝的修复、加固提供了依据,为类似工程的检测鉴定提供借鉴。

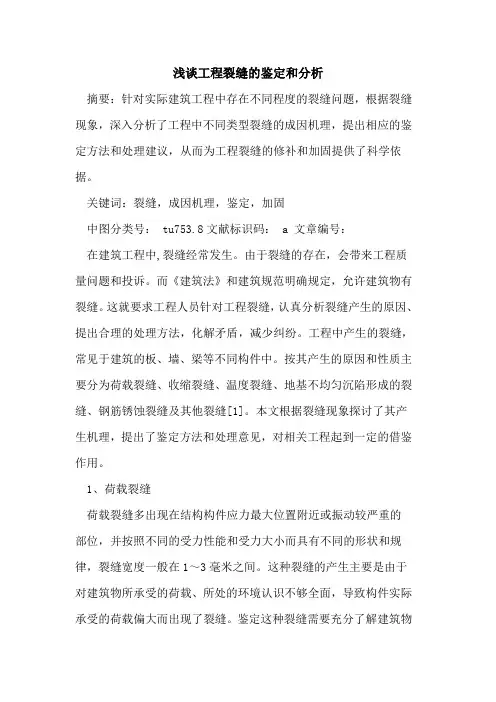

浅谈工程裂缝的鉴定和分析摘要：针对实际建筑工程中存在不同程度的裂缝问题，根据裂缝现象，深入分析了工程中不同类型裂缝的成因机理，提出相应的鉴定方法和处理建议，从而为工程裂缝的修补和加固提供了科学依据。

关键词：裂缝，成因机理，鉴定，加固中图分类号： tu753.8文献标识码： a 文章编号：在建筑工程中,裂缝经常发生。

由于裂缝的存在，会带来工程质量问题和投诉。

而《建筑法》和建筑规范明确规定，允许建筑物有裂缝。

这就要求工程人员针对工程裂缝，认真分析裂缝产生的原因、提出合理的处理方法，化解矛盾，减少纠纷。

工程中产生的裂缝，常见于建筑的板、墙、梁等不同构件中。

按其产生的原因和性质主要分为荷载裂缝、收缩裂缝、温度裂缝、地基不均匀沉陷形成的裂缝、钢筋锈蚀裂缝及其他裂缝[1]。

本文根据裂缝现象探讨了其产生机理，提出了鉴定方法和处理意见，对相关工程起到一定的借鉴作用。

1、荷载裂缝荷载裂缝多出现在结构构件应力最大位置附近或振动较严重的部位，并按照不同的受力性能和受力大小而具有不同的形状和规律，裂缝宽度一般在1～3毫米之间。

这种裂缝的产生主要是由于对建筑物所承受的荷载、所处的环境认识不够全面，导致构件实际承受的荷载偏大而出现了裂缝。

鉴定这种裂缝需要充分了解建筑物的荷载传递路线、构件的配筋以及荷载大小。

一般采用结构加固法：加设钢筋混凝土围套、加钢套箍、设置预应力拉杆等。

同时必须按照实际加固措施重新进行承载力验算。

目前，随着工程质量的提高和监管力度的加大，工程中此种裂缝比较少见。

2、收缩裂缝收缩裂缝的形状一般有两种，一是表面裂缝，即形成不规则的发丝状裂缝，如图1所示，这种裂缝发生在混凝土终凝前；另一种裂缝是中间宽、两头细，有时均匀分布在两根钢筋之间，并与钢筋平行的裂缝，如图2所示，这种裂缝一般发生在混凝土终凝后，对结构的整体性影响较大。

产生这种裂缝的原因是由于混凝土表层水分损失快，内部损失慢，因此，产生表面收缩大而内部收缩小的不均匀变形，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土所受拉力超过其抗拉强度时，便产生收缩裂缝。

安徽建筑中图分类号：TU528.72文献标识码：A文章编号：1007-7359（2022）07-0159-02DOI:10.16330/ki.1007-7359.2022.07.0670前言混凝土现浇板裂缝在施工中是较容易产生的一种质量缺陷，裂缝会降低工程质量及影响构件的正常使用，对开裂的现浇板必须采取必要的处理措施。

按程序及验收规范的要求，处理前需对现浇板构件的裂缝情况进行检测鉴定。

检测单位通过情况调查、施工质量抽检并参照设计图纸等综合分析裂缝成因，形成检测报告后给处理方案提供依据。

1工程背景合肥市某中学新建综合楼位于合肥市瑶海区和平路，为地下一层、地上五层框架结构，建筑面积为4200m 2。

该楼负一层为地下室，一、二层为食堂餐厅，三层至五层为室内运动馆。

工程于2020年12月份开工，检测时（2022年3月）形象进度为主体结构完工。

因该楼的二层顶现浇板拆模后发现裂缝，为了解构件的施工质量，确保结构安全，并给后期处理方案提供依据，建设单位委托检测单位进行现场检测鉴定。

按照检测程序的要求，检测前检测单位需踏勘现场进行情况调查，会同相关单位协商，确定检测方案。

根据现场调查发现，开裂的现浇板集中位于二层顶10-14/C-F 轴区域内，其他区域和楼层未发现有明显的同类裂缝。

根据建设单位的委托，要求检测单位对二层顶10-14/C-F 轴的4块现浇板全部进行检测，检测内容：裂缝分布形式和最大宽度、构件实体质量（混凝土强度、钢筋间距、保护层厚度、板厚）和裂缝成因进行检测分析。

2现浇板的设计及施工概况检测的二层顶10-14/C-F 轴4块现浇板平面尺寸均为8700mm×3750mm ；混凝土强度设计等级为C30，板底钢筋间距设计均为双向150mm ，板面负筋间距设计均为150mm ，钢筋保护层设计为15mm ，板厚设计均为120mm ；采用泵送混凝土，梁板同批浇筑。

根据施工单位提交的新建综合楼西区二层顶板施工的相关情况介绍，对施工中的拆模、浇筑、施工荷载进度情况等进行统计分析，记录结果详见表1。

房屋楼面裂缝安全检测鉴定房屋楼面裂缝安全检测鉴定是一种针对房屋结构安全性的专业鉴定过程。

以下是该过程的详细介绍：一、鉴定目的房屋楼面裂缝安全检测鉴定的主要目的是确定楼面裂缝的产生原因，评估其对结构安全性的影响，并为修复和加固提供建议。

裂缝可能由多种因素引起，包括施工缺陷、材料老化、地基沉降等。

这些因素可能单独或共同作用，对房屋的结构安全性产生影响。

二、鉴定方法1. 外观检查：对楼面的裂缝进行详细观察和记录，包括裂缝的类型、方向、宽度和深度等。

2. 仪器检测：使用非破损性检测仪器，如超声波探测仪、电磁探测仪等，对楼面进行扫描，以确定裂缝的分布和走向。

3. 荷载试验：通过对楼面施加一定量的荷载，观察裂缝的反应，以评估其承载能力。

4. 结构分析：利用计算机辅助设计软件，对楼面进行结构分析，以确定裂缝产生的原因及其对结构安全性的影响。

5. 强度评估：根据结构分析和荷载试验的结果，对楼面的强度进行评估，以确定是否需要进行修复或加固。

三、鉴定流程1. 收集资料：收集与楼面相关的设计图纸、施工记录、使用记录等资料，以便对楼面的历史和使用状况有全面的了解。

2. 现场勘查：对楼面进行实地勘查，记录裂缝的外观特征，并拍摄照片作为辅助记录。

3. 非破损性检测：使用适当的仪器对楼面进行扫描，以确定裂缝的分布和走向。

4. 荷载试验：根据楼面的设计荷载和使用历史，选择合适的加载设备，对楼面施加一定量的荷载，并观察裂缝的反应。

5. 结构分析：利用计算机辅助设计软件，对楼面进行结构分析，以确定裂缝产生的原因及其对结构安全性的影响。

6. 强度评估：根据结构分析和荷载试验的结果，对楼面的强度进行评估。

如果强度不足，则需要进行修复或加固。

7. 修复和加固建议：根据强度评估的结果，为业主提供修复和加固的建议。

这些建议应考虑到工程的预算、施工难度、材料选择等因素。

8. 监督和验收：在修复和加固过程中，对施工过程进行监督，确保施工符合规范和设计要求。

钢筋混凝土裂缝检测及处理案例[摘要]本文以廉江市某商住楼钢筋砼楼板裂缝为实例，论述了房屋裂缝的检测及处理技术，并对房屋结构产生裂缝的原因作了探讨。

[关键词]钢筋混凝土裂缝检测处理技术一、概论我们广东省廉江市同全国许多地区一样，留下了很多上世纪的建筑物与构筑物，这些旧的既有建筑物与构筑物，其结构及使用功能，往往面临许多问题。

随着建筑业的快速发展，各种新型材料、新型工艺不断涌现，在给人们带来众多惊喜的同时却仍然没有很好地解决建筑业长期存在的一个问题裂缝。

房屋裂缝的检测及处理技术，仍然是“建筑业10大新技术之一（2022版）”，大量既有民用与工业建筑和一般构筑物结构开裂是一个普遍但又无法回避的问题，由此引发的纠纷不计其数。

但由于不同结构形式构件开裂原因及其对结构影响的复杂性不同，如何有效但又系统地给出裂缝处理的具体建议一直是建筑业所面临的难题。

现行设计和施工质量验收规范对房屋裂缝的宽度等指标有明确的要求，但房屋在使用阶段产生裂缝后如何处理在国内都没有标准作出相应要求。

据统计，房屋结构中的裂缝80%属于构造裂缝，仅20%属于承载力不足引起的结构裂缝，而承载力不足可以采用相应的加固设计规范来进行结构加固。

二、工程实例1、资料背景广东廉江市某商住楼于2022年竣工，地下1层，地上8层。

商住楼结构为框架结构体系，按7度抗震设防。

住宅楼平面基本形状呈矩形，总长度为28.0m，总宽度为11.9m，梁、板混凝土设计抗压强度等级为C30。

平面图如图所示。

2、问题的出现现因该住宅楼四层楼面板（⑤～⑥/○B～○C轴）在住户装修使用后，板底出现裂缝，为确保原结构安全、正常使用，故对该楼面的裂缝进行检测与鉴定。

检测鉴定主要内容为：（1）住宅楼楼板裂缝的检测鉴定。

（2）分析住宅楼楼板结构产生裂缝的主要原因。

（3）住宅楼楼板结构的检测鉴定。

（4）提出住宅楼楼板结构裂缝的处理方案。

三、检测内容及方法1、楼板混凝土抗压强度检测采用回弹法对楼板混凝土抗压强度进行检测，检测结构见表检测结果表明，所检测楼板的混凝土抗压强度满足原设计C30的强度要求。

以下是为你提供的预制板房屋裂痕鉴定意见：
1. 经过详细的检查和分析，我们发现该预制板房屋存在一些裂痕问题。

2. 在房屋的某些区域，我们发现了明显的裂痕，特别是在预制板的连接处和支撑结构周围。

3. 这些裂痕可能是由于房屋的自然沉降、温度变化或其他结构因素引起的。

4. 虽然目前这些裂痕尚未对房屋的整体结构稳定性造成重大影响，但为了确保安全，我们建议你尽快采取一些措施。

5. 你可以咨询专业的建筑师或工程师，他们将能够根据具体情况提供更详细的建议和修复方案。

6. 在进行任何修复工作之前，请确保遵循专业人士的指导，并采取适当的安全措施。

7. 定期检查房屋的结构状况，并及时处理任何新出现的裂痕问题，以确保房屋的长期安全性。

请注意，以上内容仅供参考，具体的鉴定意见需要由专业的房屋鉴定机构根据实际情况进行详细的评估和分析。

如果你对房屋的结构安全有任何疑虑，建议你咨询专业人士或相关机构。
