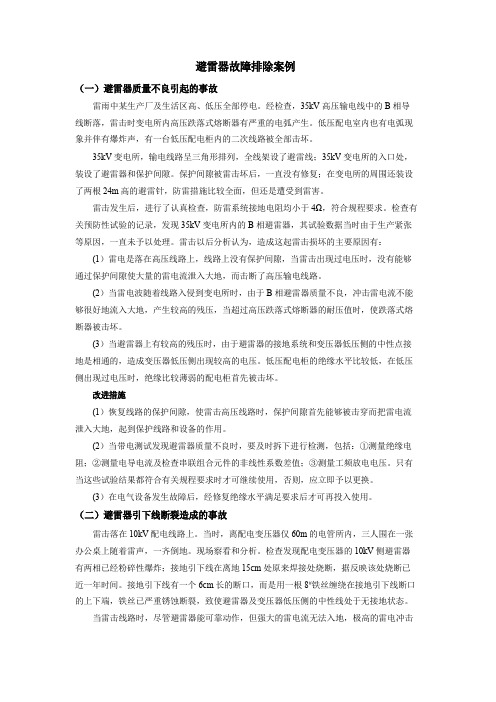

避雷器故障排除案例（一）避雷器质量不良引起的事故雷雨中某生产厂及生活区高、低压全部停电。
经检查，35kV高压输电线中的B相导线断落，雷击时变电所内高压跌落式熔断器有严重的电弧产生。
低压配电室内也有电弧现象并伴有爆炸声，有一台低压配电柜内的二次线路被全部击坏。
35kV变电所，输电线路呈三角形排列，全线架设了避雷线；35kV变电所的入口处，装设了避雷器和保护间隙。
保护间隙被雷击坏后，一直没有修复；在变电所的周围还装设了两根24m高的避雷针，防雷措施比较全面，但还是遭受到雷害。
雷击发生后，进行了认真检查，防雷系统接地电阻均小于4Ω，符合规程要求。
检查有关预防性试验的记录，发现35kV变电所内的B相避雷器，其试验数据当时由于生产紧张等原因，一直未予以处理。
雷击以后分析认为，造成这起雷击损坏的主要原因有：(1）雷电是落在高压线路上，线路上没有保护间隙，当雷击出现过电压时，没有能够通过保护间隙使大量的雷电流泄入大地，而击断了高压输电线路。
(2）当雷电波随着线路入侵到变电所时，由于B相避雷器质量不良，冲击雷电流不能够很好地流入大地，产生较高的残压，当超过高压跌落式熔断器的耐压值时，使跌落式熔断器被击坏。
(3）当避雷器上有较高的残压时，由于避雷器的接地系统和变压器低压侧的中性点接地是相通的，造成变压器低压侧出现较高的电压。
低压配电柜的绝缘水平比较低，在低压侧出现过电压时，绝缘比较薄弱的配电柜首先被击坏。
改进措施(1）恢复线路的保护间隙，使雷击高压线路时，保护间隙首先能够被击穿而把雷电流泄入大地，起到保护线路和设备的作用。
(2）当带电测试发现避雷器质量不良时，要及时拆下进行检测，包括：①测量绝缘电阻；②测量电导电流及检查串联组合元件的非线性系数差值；③测量工频放电电压。
只有当这些试验结果都符合有关规程要求时才可继续使用，否则，应立即予以更换。
(3）在电气设备发生故障后，经修复绝缘水平满足要求后才可再投入使用。
（二）避雷器引下线断裂造成的事故雷击落在10kV配电线路上。
10kV配电线路避雷器故障分析及处理方案发布时间：2023-06-02T08:10:15.897Z 来源：《科技潮》2023年8期作者：高炜[导读] 如果避雷器侧面的绝缘层出现了细纹，无论细纹大小都会影响避雷器的绝缘性，进而导致击穿现象发生。
广东电网有限责任公司梅州兴宁供电局广东梅州 514500摘要：避雷器在10kV配电线路当中承担着重要作用，一旦避雷器环节出现故障问题，势必将会影响到10kV配电线路以及电力系统的安全可靠性，因此针对10kV配电线路避雷器故障问题必须要加以妥善分析及处理。
本文结合当前10kV配电线路实践工作发展，分析介绍了几种较为常见的10kV配电线路避雷器故障类型，同时有针对性的提出了相应故障问题处理方案，并且进一步探讨了10kV配电线路避雷器故障防范的有效措施。
希望通过本文研究，可以为电力工作带来一些参考。
关键词：避雷器；10kV配电线路；故障分析；处理方案1 阀片侧面高阻层裂纹引发故障1.1 故障分析如果避雷器侧面的绝缘层出现了细纹，无论细纹大小都会影响避雷器的绝缘性，进而导致击穿现象发生。
技术人员在制作避雷器时首先会将注意力放在温度高的注胶上，借助注胶去除避雷器阀片和外绝缘筒之间的空间，正是由于选择了温度高的注胶，才使避雷器阀片和侧面高阻层的热膨胀系数的差异性逐渐增大，此时安全事故随之发生。
1.2 处理方案为了有效解决涌现出的各类问题，要求工作人员将重心转移到能量耐受能力高的避雷器阀片上，以此满足10kV配电线路的实际需求。
当避雷器位置有雷电流经过时，如果阀片的耐受力十分有限，极易造成避雷器损坏并发生故障问题。
从避雷器的使用情况来看，4个避雷器阀片共同承担系统电压，如果遇到雷电流很可能会损坏其中两个避雷器阀片，这时另外两个避雷器阀片将承担全部的系统电压，长此以往，另外两个避雷器阀片也会因无法承受电压而出现损坏的情况。
可见选择能量耐受能力高的避雷器阀片至关重要，可以减少故障问题的发生率，使10kV配电线路处于稳定的运行状态。
氧化锌避雷器损坏的原因及预防措施氧化锌避雷器是一种非常有效的电网系统防御雷电过电压保护装置，它的特性可以保证其长期稳定运行。
本文对氧化锌避雷器的损坏原因进行了分析，并提出具体的预防措施，为电力系统氧化锌避雷器的可靠运行提供了技术参考。
标签：氧化锌避雷器接地电阻过电压阀片预防措施氧化锌避雷器具有无间隙、无续流、残压低等优点，是一种具有良好保护性能的避雷器。
装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内部过电压的重要措施，因此在电网配电系统中广泛使用。
氧化锌避雷器在正常运行情况下，避雷器是不导通的，当配网线路遭受雷击过电压或系统过电压，作用在避雷器上的电压达到避雷器的动作电压时，避雷器就会导通，通过大电流，释放过电压能量并将过电压抑制在一定水平，减少了对电力设备的冲击，保护了电力设备的绝缘。
广东电网清远阳山供电局地处粤北山区，春夏两季雷电多发，电网设备易受雷击过电压冲击，所以配网线路、台变都基本上安装了氧化锌避雷器。
从这几年的运行经验来看，因氧化锌避雷器损坏造成线路跳闸、接地事故的情况时有发生，对我局的供电可靠性提高带来了比较大的影响。
现结合我局这些年氧化锌避雷器的运行情况，探讨氧化锌避雷器损坏的原因及预防措施。
1 氧化锌避雷器损坏的主要原因1.1 接地装置的接地电阻过大，造成对氧化锌避雷器反击反击现象是指接地导体由于地电位升高可以反过来向带电体放电。
当雷电击到氧化锌避雷器时，雷电流经过避雷器的接地体泄放到大地。
如果接地装置的接地电阻过大，它通过雷电流时电位将升得很高，不能放电，部分雷电流向避雷器或配变等设备反向冲击，造成反击使避雷器损坏，有时甚至击毁配电变压器。
粤北山区属于石灰岩地区，土壤的电阻率较大，要将接地装置的接地电阻做到很小在技术经济上不合算，因此接地电阻允许值相对较大。
而且我局一些地区的配电网由于运行时间久，缺乏资金整改，接地体存在腐蚀、损伤等情况。
从发生氧化锌避雷器的损坏的情况来分析，这些地区发生的事故数要比其他地区多得多。
配网避雷器雷害故障原因分析和应对策略解析摘要：避雷器在配网中起着关键性作用，一旦发生雷害故障，将带来严重后果，实际安装和应用时务必要多加注意。
在此先介绍了几种常见故障，并对其故障原因进行了分析。
然后通过实际案例，从产品选择、安装和运行维护几方面提出了一些相应的解决对策。
关键词：配网避雷器；绝缘性能；过电压0 引言配网在电力系统中占据着重要地位，直接关乎电能能否正常分配给用户，随着用电需求增加，配网结构变得愈发复杂，管理难度加大。
在影响配电安全的众多因素中，自然雷电灾害危害极大，易导致线路短路、电压升高，因此造成的安全事故在生活中时有发生。
为保证安全配电，现代配电网多安装有避雷器，但雷害故障依旧不能彻底避免，这就要求不管是在技术质量，还是在运行管理中，都要及时总结原因，尽量避免雷电造成的配电故障。
1 配网避雷器的常见故障及原因分析1.1 简述配网避雷器是保护配电线路和设备免受高瞬态过电压造成的危害的一种装置，所以又叫过电压保护器，多安装于绕组旁边，或导线与地线之间。
当导线遭受雷击后，巨大电流会沿着导线侵入其他设备，若没有避雷装置，则设备很容易损坏。
安装有避雷器后，如果电压达到危险值，避雷器会自动动作，将电荷导入大地，从而保护设备安全。
1.2 常见故障氧化锌避雷器具有良好的密封性、保护特性、耐污秽性能和通流能力，且能抗震，承受风力和拉力，在当前有着广泛应用。
在运行中，较为常见的故障有阀片破碎或侧闪故障、内部放电、避雷器爆炸、表面污秽、老化损坏、断裂故障等。
1.3 原因分析（1）内部受潮。
以瓷套式避雷器为例，内部空腔部分占了近一半，所以很容易因为冷胀内缩而受潮，降低了避雷器性能。
此时，阻性电流会不断增加，可根据其变化来判断避雷器受潮程度。
安装不合理也是一大原因，如安装时密封不严，导致有水分进入，必然会因受潮发生放电、爆炸等事故。
（2）保护失效。
如今配电线路更长更复杂，为防止雷击事故，应正确安装线路避雷器。
10kV配电用避雷器故障分析摘要：现代化城市建设持续深入，城市快速前行的同时，对电能的需求也逐渐提高，故而如何高效且安全的完成供电与配电工作，成为现阶段城市前进道路上的一大重要任务。
本文就将探讨核心放在10KV配电用避雷器故障分析方面，以期保障供配电的安全性与稳定性，推动城市的更好发展。
关键词：10kV配电；避雷器；故障分析；供电过程中，10kV配电线路所需承担负荷逐渐增加，该种情况下极易发生安全事故，威胁城市供电的安全性，影响人们的正常生活。
为此，目前业内对10kV 配电线路供电提出了较高要求，必须在该方面革新技术，加强供电的稳定性，进而推动社会各项经济活动的平稳进行。
1避雷器的功能作用介绍在配电线路上安装的避雷器，主要作用为保护电气设备，防止其受到雷击影响而发生高瞬态过电压现象，缩短续流时间，有效管控续流幅值。
根据上述功能作用，避雷器的其他名称也包括过电压保护器、过电压限制器。
基于避雷器的安全保护功能，被应用在10kV配电网线路中，用以防止线路遭到雷电侵袭使10KV 配电网发生跳闸现象，保障供配电的安全性与稳定性。
当前，避雷器的工艺技术得到革新优化，从前应用较多的瓷外套金属氧化物避雷器已经逐渐退出市场，代替其发挥作用的是复合外套无间隙金属氧化物避雷器，该类型避雷器更具功能优势，体积较小，重量偏轻，且具有优良的密封性和耐污性，整体结构紧密，泄流能力极佳[1]。
凭借上述优势特性，该避雷器被高频率应用在10kV配电网配电变压器、柱上开关、电力电缆终端、户外开关站等电力设备上，用来保护电网线路，避免电力设备遭到雷电侵袭，有效的增大了10kV 配电网运行的安全系数。
2避雷器高频率故障及原因探索配电用避雷器在日常运行中由于内部和外部因素的影响，会存在一些故障性问题，具体包括绝缘外套闪络烧伤、避雷器内部氧化锌阀片炸裂、机械断裂及绝缘外套扎伤等。
下面就将具体探究上述问题，并对故障产生原因加以分析。
1）雷电原因根据避雷器非线性“伏一安”特性，其在正常工作电压下呈现为高阻绝缘状态，在遭受雷击时，则呈现低阻状态，避雷器导通使高密度的雷电流流过避雷器阀片以泄放雷电流。
架空输电线路避雷器保护失效原因分析及建议摘要：维护架空输电线路的稳定及安全运行对日常用电及工业用电有着极其重要的作用，因此对维护架空输电线路稳定运行方法的研究显得尤为重要。
在大多数自然灾害中，雷电打破架空输电线路稳定运行状态的可能性相对较大，其对架空输电线路造成的损害也较为严重。
这主要是因为架空输电线路通常以横竖交叉的形式在大范围空旷场地进行建设，且离地较高，容易引来雷电攻击。
雷电击中架空输电线路后会在其上产生雷电过电压，该过电压对输电线路的冲击较大。
为保护架空输电线路，当其出现过电压时，一般会采取断电措施，但这会打破电力系统平稳运行的状态，从而造成巨大的经济损失。
关键词：架空输电线路；过电压；防护措施引言我国输电网络体系庞大，承载着重要的电能输送任务。
据相关资料统计显示，我国所发生过的线路跳闸事故中，有超过40%的事故原因是由雷击造成的。
因此，为了更大程度上保障远距离输电线路的供电可靠性和连续性，非常有必要加大对雷击事故预防工作和相关研究的力度，找到针对性的措施提高线路耐雷水平。
1架空输电线路运维工作的必要性分析架空输电线路结构复杂。
我国地域广阔、地形复杂、气候差异较大。
因此架空输电线路的安全运行必须建立在良好的运维工作之上。
由于经济发展速度，用电需求越来越大，输电容量要求越来越高。
要想保证稳定、安全供电，就必须要保证输电系统的可靠性以及安全性。
架空输电线路需要输送的电量多、区域广、时间长，使得其负荷较大，因此从安全角度考虑必须切实加强对其日常运维工作的开展。
就架空输电线路的类型来看，分为低压、高压、超高压和特高压线路，其中低压的电压等级低于1kV之下，高压的电压等级是35kV到220kV之间，超高压的电压等级是在330kV到750kV之间，特高压线路的电压是大于750kV的架空输电线路。
当前，我国常用的电压等级主要有35kV、110kV、220kV、330kV、500kV、750kV、10000kV。
一起10KV避雷器故障原因分析及防范措施摘要：通过一起10kv异常运行的避雷器解体分析，发现异常原因是避雷器进行灌胶时，未进行抽真空处理或处理不到位，导致避雷器泄漏电流增大，阻性电流超标，提出了相应的预防对策。
关键词：10kv避雷器；故障分析；防范措施引言避雷器是一种过电压保护装置。
避雷器在配网线路中得到广泛应用，配电线路和设备的耐雷水平有所提高。
在目前运行过程中，因避雷器被击穿而发生的线路跳闸事故时有发生，这样供电的可靠性就得以降低，因为10kV线路在避雷器被击穿以后通过避雷器发生接地，需要在停电后处理隔离故障。
针对在运行维护中遇见的避雷器的典型事故，对于故障原因进行详细分析，同时提出相应解决措施。
1案例分析某供电所发生雷击导致线路障碍的统计数据。
如表1所示。
以表1可见，共12起线路障碍发生的位置主要有3处：绝缘导线、架空线路和电缆连接处、台架。
引起故障的位置除一起外，其余都发生在架空线路上，这与架空线路本身的分布固广、设备多、绝缘水平低的特点有密切关系。
据统计，配电网架空线路感应雷过电压一般不超过500kV，但已对配电网线路绝缘足以造成威胁。
架设避雷线是架空线路防止感应雷过电压的有效措施，但根据10kV配电网络自身的特点，一般不沿全线架设避雷线。
2关于避雷器故障原因分析2.1雷电感应过电压的概率和闪络特性根据对雷电流幅值进行取值，采用蒙脱卡罗方法，随机选取了采集点，并且随机产生多次雷击，对这些雷击所产生的最大感应过电压的结果进行统计分析，通过这个统计结果，有n次所引起的最大感应过电压大于等于U，然后再计算出每年每百公里配电线路产生的总次数N，当U为1.5倍CFO时，N就是每年每百公里配电线路的闪络次数。
同时，出于对有损大地的考虑，对采用的MTL模型也进行了分析，结果可以发现，随着大地电导率的增大，雷击引起的线路最大感应过电压也会随之减小，雷击次数的变化速率也会随之减小，雷击感应过电压超过某一个特定电压过电压值的次数也会随之减少。
避雷器常见缺陷分析及预防技术摘要：目前电力系统所使用的避雷器主要为金属氧化物避雷器(简称避雷器),其运行的可靠性对保证电力系统安全运行起着非常重要的作用。
避雷器能释放雷电或操作过电压能量,保护电气设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路故障。
当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘免遭击穿破坏;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。
关键词：避雷器；缺陷；预防技术一、避雷器故障分析（一）底部密封不良导致内部受潮该避雷器型号为HY5WZ—51/134,2005年10月出厂,2007年2月投运。
2015年3月22日,对某110kV变电站进行红外精确测温时,发现410B相避雷器异常,红外测温图谱如图1所示。
图1410避雷器红外测温图谱如图1所示,B相避雷器最高温度为26.0℃,A、C相温度约为16.7℃,温差达9.3K;B相本体上下温差达8.6K。
B相上部发热,上下之间具有较为明显的分界面。
同时对该避雷器进行运行电压下持续电流检测,其检测数据见表1。
表1避雷器运行中持续电流检测数据注:环境温度13℃,相对湿度71%。
对表1数据进行横向分析,发现B相避雷器全电流是A、C相电流的3倍多,阻性电流分别超出A、C相的30倍和10倍,阻性电流占全电流88.7%,初步判断避雷器内部存在受潮。
停电后对410避雷器进行诊断性试验,试验数据见表2。
表2410避雷器停电试验数据注:(1)交接试验时间为2007年1月14日,上次例试时间为2013年9月18日;(2)因避雷器例行试验时不测量避雷器本体绝缘电阻,故上表中将本体绝缘电阻与交接值对比;(3)环境温度16℃,相对湿度62%。
由表2可知,410B相避雷器本体绝缘明显下降;U1mA远小于规定值73kV,其初值差为-57.2%;I0.75U1mA大于规定的50μA,超过初值30倍,A、C相各项数据正常。
避雷器常见故障及异常运行情况处理摘要：避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器，本文通过介绍避雷器多种常见的故障及处理方式，对避雷器的运维方法进行说明，希望给读者带来帮助。
关键词：避雷器；常见故障；故障处理一、避雷器常见故障避雷器常见的故障有：避雷器爆炸、避雷器阀片（电阻片）击穿、避雷器内部闪络、避雷器外绝缘套的污闪或冰闪、避雷器受潮造成内部故障、避雷器断裂、避雷器瓷套破裂、避雷器在正常情况下（系统无内过电压和大气过电压）计数器动作、引线断损或松脱、氧化锌避雷器的泄漏电流值有明显的变化、上下引下线烧断。
避雷器设备发生故障后，运行人员在初步判断了故障的类别，向主管部门汇报，详细记录异常发生时间，是否有异常信号，若一时不能停电进行处理，应加强对避雷器的监视，若属于避雷器故障，应申请停电处理。
二、避雷器爆炸及阀片击穿或内部闪络故障处理（1）运行人员应立即到现场对设备进行检查，在初步判断故障的类别、故障相和巡视避雷器引流线、均压环、外绝缘、放电动作计数器及泄漏电流在线检测装置、接地引下线的状态后，向调度及上级主管部门汇报。
（2）对粉碎性爆炸事故，还应巡视故障避雷器临近的设备外绝缘的损伤状况。
（3）在事故调查人员到来前，运行人员不得接触故障避雷器及其附件。
（4）对粉碎性爆炸的避雷器，运行人员不得擅自将碎片挪位或丢弃。
（5）避雷器爆炸尚未造成接地时，在雷雨过后拉开相应隔离开关，停用、更换避雷器。
（6）避雷器爆炸已造成接地者，需停电更换，禁止用隔离开关停用故障的避雷器。
（7）运行人员要做好现场的安全措施，以便检修人员对故障设备进行检查。
1.避雷器瓷套裂纹处理如天气正常，应请示调度将裂纹相的避雷器停电隔离，更换为合格的避雷器。
有时，在考虑到不至于威胁安全运行的条件下，可在裂纹深处涂漆和环氧树脂防止受潮，并安排在短期内更换。
如天气不正常（雷雨），应尽可能不使避雷器退出运行，待雷雨后再处理。
机房雷电防护事故隐患案例分析---------中国科学院高级工程师全宇辰我从事雷电防护工作15年了，参与过许多雷电防护事故分析工作。
身感责任重大，有些场景触目惊心甚至残不忍睹！在此举几个典型例子向各位朋友分析如下。
案例一：假三级防护后患无穷某金融机房配电系统实施了所谓三级雷电防护，实施一段时间后，UPS 不间断电源几次遭雷击损坏，严重的影响了用户的安全使用。
所装的SPD 没有起到任何防护作用，经过较大的雷电侵袭，SPD 的接线电缆绝缘损坏，分析如下。
1． 错误的安装框图：图示说明：SPD1、SPD2、SPD3均为同一型号限压型浪涌保护器SPD 产品，K1、K2、K3分别为250A 、160A 、100A 三相空气开关，整体照片为图片2。
SPD 的平均接线长度大于4米。
2．现场照片：遮盖商标图片1图片23．事故分析：1）依据GB50057-2000和GB50343-2004标准，多级保护的防护原则为：当电压开关型SPD与限压型SPD之间线路长度小于10米、限压型SPD之间线路长度小于5米时，必须在两级SPD 之间加装退藕装置。
上图中在同一配电柜内安装3套限压型SPD，之间几乎没有任何距离，采用同一型号SPD，3套SPD响应时间基本相同，等于只安装了一级SPD，不可能达到三级保护的目的。
如此安装方式，严重的违反了国家标准。
2）SPD连线距离问题也是导致雷电防护失败的主要因素。
依据GB50057-2000和GB50343-2004标准，SPD的连线应采取凯文接线，SPD接线长度小于0.5米。
上图中SPD的连线大于4米，见图片2，如此连线，就足以造成雷电防护全面失败。
计算如下：SPD通流容量为40KA，SPD连线为4米，[SPD连线电阻忽略不计]，雷击时SPD连线上的电感寄存电压[按照1µH/米计算]为：U=L×dI/dt=4µH×40KA÷8µS=20KV，一般工业电气设备出厂做高压耐受实验为1500V，时间1分钟，设备原则承受电压为1500V 。
编号：TQC/K502避雷针(网)失效分析完整版Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems.【适用制定规则/统一目标/规范行为/增强沟通等场景】编写：________________________审核：________________________时间：________________________部门：________________________避雷针(网)失效分析完整版下载说明：本解决方案资料适合用于解决各类问题场景，通过提出的方法与对策来应付，常见种类如计划方案、设计方案、施工方案、技术措施，本质是人和产品之间建立可触达的桥梁，实现匹配问题，修正问题，预防未来出现同类问题。
可直接应用日常文档制作，也可以根据实际需要对其进行修改。
摘要应用可靠性技术于安全生产技术管理之中，按照应力、疲劳、锈蚀、腐蚀等失效原理，结合由于雷击所造成的具体事故实例，对避雷针（网）进行的失效分析、同时，从“人-机-环境”本质安全化关键词避雷针（网）失效分析对策1 问题的提出在1989年8月12日9时55分，山东省青岛市某公司黄岛油库，发生了一起特大火灾爆炸事故，其主要原因是遭受雷击而起火。
四川省广元市五交化工采购站的上西坝仓库，也是由于雷击于1986年8月14日下午6时8分引起一场大火，烧毁电视机、电风扇、洗衣机、收录机等物资，直接经济损失达416.9万元。
在1990年7月31日凌晨4时25分，本厂6号厂房遭受雷击，其中3个配电柜遭到了不同程度的损坏，造成16车间停产7天。
据有关报导和笔者的调查，上述发生雷事故的油库和建筑物上均有避雷装置。
那么，其上的避雷针或避雷网为什么不起防雷作用呢？本文将应用可靠技术进行失效分析。
2 分析的必要性一旦发生雷击事故，不但造成重大经济损失，而且造成厂房、设备的破坏，影响生产工作的正常进行，特别是还造成了人员的伤亡。
比如上述某公司的黄岛油库，经分析是老罐区5号贮油罐的避雷失效，由雷电引起的重大火灾爆炸伤亡事故。
该油库前后共燃烧104个小时，直接经济损失3500万元，造成黄岛油库职工死亡5名，还有12人受伤。
当时消防队出动147辆消防车，在灭火战斗中，有14名消防人员牺牲，85人受伤。
在救火的过程中，由于石油沸溢喷溅，飞溅的油火还烧毁了消防车9辆，消防指挥车和吉普车各式各1辆。
鉴于上述发生雷击事故后，所造成的巨大的经济损失和伤亡事故的情况，对避雷针（网）进行失效分析是必要的。
3 失效分析一般来说，失效分析是预测和预防灾害，从失败入手，着眼于成功的学科；是从宏观入手，揭示事物或现象的本质和规律。
本文将应用失效学的原理，利用“寿命浴盆曲线”分析一下避雷针（网）的早期失效、偶然失效、耗损失效。
3. 1失效效应失效的效应严重等级的划分，应综合考虑性能、费用、周期、安全性、可靠性等诸方面的因素。
即考虑元器件失效后所带来的对人身安全、任务完成、经济损失、风险程度等方面的综合影响。
下表是常用的“失效效应严重程度等级划分表”。
表1 失效效应严重等级划分表、见图3.%202寿命浴盆曲线在现行的防雷设计规范中，对避雷针（网）的接闪器、引下线和接地装置的几何尺寸、使用材料均做了严格的规定，笔者认为主要是考虑避雷装置的寿命期问题。
防止其失效而丧失使用可靠性。
为此，运用“寿命浴盆曲线”对避雷针（网）进行失分析。
@y1601说明：（1）%20%20ab段──早期失效（幼儿期）（2）%20%20bc段──偶然失效（青壮年期）（3）%20%20cd段──耗损失效（老年期）3.%203使用失效分析对于避雷针（网）使用失效的分析，本文利用“寿命浴盆曲线”进行，结合具体的雷击事故实例，分别从早期失效、偶然失效、耗损失效3种类型加以阐述。
3.%203.1早期失效避雷针（网）的早期失效，是由于设计、制造、安装中存在的缺陷，以及后来其它装置、设施安装时，没有考虑避雷问题而造成的。
总之是在避雷针（网）没有使用多长时间的情况下发生的故障。
例如：本厂于1990年7月31日发生的雷击事故。
该6号厂房系热处理工段，由于其上方的避雷针位置安装不当，且接闪器的高度不够，因此避雷的履盖面达不到防雷技术的要求，导致厂房屋外配电线路落雷，造成厂房内的3个配电柜严重损坏，整个工段被迫停产7天。
其配电柜被雷击时产生的瞬间短路弧光，对2名值班工人也造成了眼睛的伤害。
3.%203.2偶然失效对在用的避雷针（网）没有认真的进行管理，既不进行定期检测，也不进行日常的检查工作，更不进行维护、保养、修理工作。
对于其存在的不安全因素缺乏及时整改，使之处于使用不可靠的状态，在这种情况下造成了“偶然失效“（随机失效）。
例如：前述的四川省广元市五交化工采购供应站上西坝仓库库房的避雷针，其引下线与接地极被碰断了几个月，该仓库保管员向领导反映多次，没有引起领导的重视，更没有整改这个事故隐患。
因此该仓库上方的避雷针变成了“引雷针”，于1986年月14日遭受雷击引起大火。
烧毁各类电视机3474台、收录机2756部、电风扇4144台、洗衣机716台，还烧毁库房2020平方米。
3.%203.3耗损失效由于避雷针（网）长期使用，在其露天工作的条件下，由于温度的降低、尺寸的改变、性能的耗损，并以韧性破坏、疲劳破坏、腐蚀破坏等形式出现，同时，也形成了雷击事故的隐患或不安全因素。
例如：黄岛油5号贮油罐的避雷网，由于较长时间的使用，并且年久失修，其预制板的裂缝和保护层的局部脱落，造成了避雷网格的钢筋外露。
据采访事故现场的记者报道：“5号罐体上钢筋及金属部件的电气连接外，不可靠处很多”。
应用可靠性技术分析，存在事故隐患如下：①连接不合理在黄岛油库火灾中，先后燃烧爆炸了5个贮油罐（总容量为7600立方米），首先燃烧爆炸的是半地下式5号贮油罐，系非金属混凝土油罐。
其顶部设有避雷网，据有关部门调查了解，在装设避雷风时，该贮油罐正处于使用状态，从消防安全考虑不能进行动火焊接，因此个别人擅自将避雷网的网格连接，盲目的由焊接改为用“铁卡”压接，从此为5号贮油罐埋下了雷击事故的隐患。
②疲劳缝隙5号贮油罐处于露天条件下工作，由于一年四季和日夜的气温变化，压接避雷网钢筋网格的“铁卡”，在温度效应的作用下，自然的发生热胀冷缩物理现象，在较长时间的反复循环应力作用下，使之网格的连接处出现了严重的疲劳现象，从而铁卡与钢筋之间出现了疲劳间隙，影响了雷电的导电性，当导电电阻超过了0.03欧姆的规定值，也就形成了遭受“感应雷击”的不安全因素。
③锈蚀松脱黄岛油库5号贮油罐的避雷网的网格部分，其钢筋与钢筋的交叉处，均用“细铁丝”缠绕为一体，在长期的风吹、日晒、雨淋的情况下，由于氧化锈蚀，细铁丝丧失了捆绑钢筋的能力，造成原缠绕外“松脱”，形成了间隙。
在雷电的静电感应和电磁效应的作用下，即成为放电间隙。
总之，从火灾发生的“三要素”来分析，从8月12日的凌晨2时至9时55分起火时，5号贮油罐都在处于进油的工作状态，先后共灌入了15000立方米的石油。
那么，相应的从油罐内置换出来同等体积的油气，这样该油罐顶部的上方，笼罩着处于“爆炸极限范围内”的油所气层，同时由于防雷网的耗损失效，其疲劳缝隙，锈蚀间隙等，在雷击时产生了感应火花放电，一场特大火灾爆炸伤亡事故终于酿成。
4措施和对策对一避雷针（网）的安全使用，从“人-机-环境”系统本质安全化入手，运用控制事故的原理，监控和保持其使用可靠性，应采取以下措施和对策。
4.%201对于防雷针（网）的设计，应按国标GB50057-94《建筑物防雷设计规范》进行。
对于石油化工行业的防雷装置，应按GB1599-95《石油与石油设施雷电安全规范》进行。
避免防雷针（网）的早期失效。
4.2避雷针（网）的制造、安装工作，应按工艺规程和技术规范进行。
特别是接闪器与引下线、引下线与接地极的焊接部位要达到技术要求，并应进行质量验收工作。
防止其偶然失效。
4.3定期检验避雷针（网）时，应按《避雷装置检测项目和标准》进行技术检测，不能只测量一下接地电阻合格，就片面的认定整个避雷系统合格。
4.%204由于树木的逐年增高，虽然还没有超过避雷针的高度，但是有可能超过避雷针的保护范围（保护范围的夹角为45度），在其与建筑物净距小于5m的情况下，易受到雷击树木时所产生的雷电反击。
因此，每年应对避雷针（网）附近的树木进行清理，防止树木造成避雷失效。
5.%205在避雷针（网）的附近，新增加的突出建筑物的金属物（如：风帽、放散管、架设的金属装置等），如果超出避雷针（网）的保护范围，易使避雷针（网）失效而成为引雷物。
这个问题在检验时也不容忽视。
4.6在独立的避雷针（网）或引下线上，不得缠绕电话线、广播线、电视线和低压架空线，否则防雷装置将失去作用，造成“雷电波”的侵入。
4.%207在独立的避雷针（网）的接地装置上，不得串联其它电气或静电接地装置，否则过高的雷电冲击电压，会导致火灾爆炸事故的发生，甚至造成人员的伤亡。
4.8对于支撑避雷针（网）或引下线的支架，亦应做为年检内容之一，防止由于腐朽或腐蚀而失去支持能力，而造成避雷装置的失效，影响避雷的效果。
4.%209在易受机械损坏的地方，在地面上1.7m至地下0.3m的一段避雷引下线，应加钢管或竹筒的保护措施，防止避雷针（网）的偶然失效，而造成的雷击事故。
4.10在年检中发现的不合格的避雷针（网）或周围环境的不安全因素，应在雷雨到来之前，做好维修、保养和整改工作，防止避雷装置的耗损失效。
4.%2011对于比较重要部位的避雷针（网），从安装之日起，就应建立防雷信息档案和监控系统，及时的反馈其失效信息，以便有效的采取防范措施。
5结语通过对避雷针（网）的失效分析，知道存在着早期失效、偶然失效、耗损失效而造成雷击事故的可能性。
但是只要加强设计、制造、安装、检测、维护、保养、监控等各个环节的工作，并在有关部门或人员监督、监察工作到位的情况下，是能够防止避雷针（网）的失效，确保其使用可靠性的。
