避雷器避雷器：用于保护电气设备免受雷击引起的高瞬态过电压危害，限制自由运行时间和幅度。
避雷器有时也称为过电压保护器、过电压限制器。
如图1所示，它是一个避雷器。
避雷器连接在电缆和地面之间，通常与受保护设备并联。
避雷器能有效地保护通信设备。
当电压异常时，避雷器动作并起保护作用。
当通信电缆或设备在正常工作电压下工作时，避雷器不工作，视为对地开路。
一旦出现高压并危及被保护设备的绝缘，避雷器将立即动作，将高压冲击电流引至地面，从而限制电压幅值，保护通信电缆和设备的绝缘。
当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。
因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护通信线路和设备的作用。
避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。
避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器推荐上海民熔电气拥有西高所权威认证报告被电压、操作过电压和工频瞬态过电压损坏的电器。
避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电站进线区段的保护。
阀式避雷器和氧化锌避雷器用于变电站和发电厂的保护。
主要用于限制500kV及以下系统的大气过电压，也可用于限制超高压系统内部过电压或内部过电压的后备保护。
变电站是电力系统的枢纽，一旦遭受雷击破坏，将造成大面积、长期停电。
为防止直击雷对变电站电气设备和建筑物的破坏，安装了足够数量的避雷针；避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压的危害，切断连续电流，不会造成系统接地短路的电气装置。
1保护间隙：是最简单的避雷器。
管式阻隔器：也是保护间隙，但放电后能自动灭弧；三阀式避雷器：将单个放电间隙分成多个短串联间隙，增加非线性电阻，提高保护性能；4磁吹式避雷器：采用磁吹式火花隙，提高灭弧能力，限制内部过电压氧化锌避雷器:利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈现低电阻特性，限制了避雷器上的电压，在正常工频下呈高电阻特性)，具有无间隙，无续流残压低等优点不能限制内部过电压，被广泛使用。
避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。
它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。
避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。
工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。
作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。
避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。
在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。
在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。
保护间隙结构及工作原理保护间隙：由两个电极组成。
当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。
过电压消失后，间隙中仍存在工频连续电流。
由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。
因此，该间隙可用于自动重合闸。
保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。

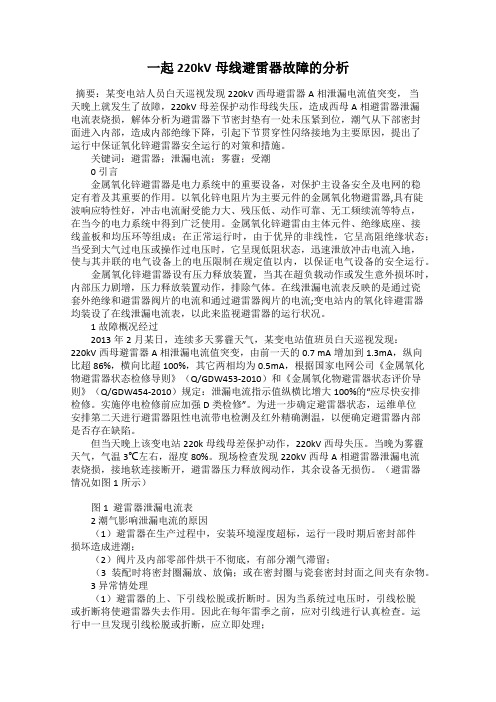

一起220kV母线避雷器故障的分析摘要：某变电站人员白天巡视发现220kV西母避雷器A相泄漏电流值突变，当天晚上就发生了故障，220kV母差保护动作母线失压，造成西母A相避雷器泄漏电流表烧损，解体分析为避雷器下节密封垫有一处未压紧到位，潮气从下部密封面进入内部，造成内部绝缘下降，引起下节贯穿性闪络接地为主要原因，提出了运行中保证氧化锌避雷器安全运行的对策和措施。
关键词：避雷器；泄漏电流；雾霾；受潮0 引言金属氧化锌避雷器是电力系统中的重要设备，对保护主设备安全及电网的稳定有着及其重要的作用。
以氧化锌电阻片为主要元件的金属氧化物避雷器,具有陡波响应特性好，冲击电流耐受能力大、残压低、动作可靠、无工频续流等特点，在当今的电力系统中得到广泛使用。
金属氧化锌避雷由主体元件、绝缘底座、接线盖板和均压环等组成；在正常运行时，由于优异的非线性，它呈高阻绝缘状态；当受到大气过电压或操作过电压时，它呈现低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值以内，以保证电气设备的安全运行。
金属氧化锌避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，压力释放装置动作，排除气体。
在线泄漏电流表反映的是通过瓷套外绝缘和避雷器阀片的电流和通过避雷器阀片的电流;变电站内的氧化锌避雷器均装设了在线泄漏电流表，以此来监视避雷器的运行状况。
1 故障概况经过2013年2月某日，连续多天雾霾天气，某变电站值班员白天巡视发现：220kV西母避雷器A相泄漏电流值突变，由前一天的0.7 mA增加到1.3mA，纵向比超86%，横向比超100%，其它两相均为0.5mA，根据国家电网公司《金属氧化物避雷器状态检修导则》（Q/GDW453-2010）和《金属氧化物避雷器状态评价导则》（Q/GDW454-2010）规定：泄漏电流指示值纵横比增大100%的“应尽快安排检修。
实施停电检修前应加强D类检修”。
为进一步确定避雷器状态，运维单位安排第二天进行避雷器阻性电流带电检测及红外精确测温，以便确定避雷器内部是否存在缺陷。
避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。
4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。
在一定时间内的变化取决于Du/dt或di/dt的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下插入保护器前后的电压比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。
10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。
12线路阻抗UN为流过线路阻抗的总和。
它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。
13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。
从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。
在110kV及以上中性点接地系统中，可按上述方法选择。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

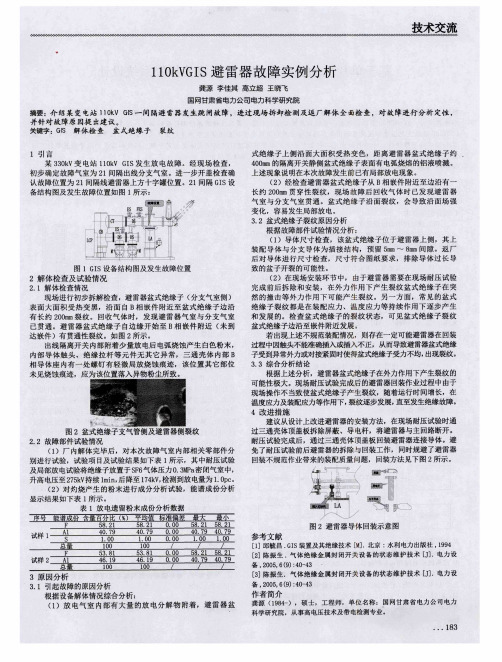

无间隙ZnO避雷器故障案例分析摘要：本文通过对辖区内2座220KV变电站两组110KV无间隙ZnO避雷器在运行中发现缺陷后的带电检测及诊断性电气试验分析，对缺陷情况进行了分析判别，并总结相关的技术分析经验，对ZnO避雷器状态检修实施的必要性进行了阐述。
关键词：无间隙ZnO避雷器带电检测诊断试验缺陷分析Abstract: Within the jurisdiction of a 220 KV substations 2 two groups of 110 KV no clearance ZnO lightning arrester in operation of the defects found after charged detection and diagnosis of electrical test analysis, the paper analsizes the defects discriminated and summarizes overhaul necessity on爀攀氀愀琀攀搀technical experience on ZnO lightning arrester state .Key Words: no clearance ZnO lightning arrester charge detection diagnosis test defect analysis中图分类号：TG707文献标识码：A文章编号：前言：避雷器作为一种重要的过电压保护设备,其性能的优劣对电气设备的安全运行起着重大作用,在我省的系统过电压保护设备配置中,ZnO避雷器因具有保护比小、通流量大、非线性性能好等优点,已逐步取代碳化硅避雷器而处于主流配置地位。
因此对无间隙ZnO避雷器的检修维护就提出了相应的技术要求。
目前江苏南通地区的氧化锌避雷器主要为无间隙氧化锌避雷器，对于早期投运的氧化锌避雷器其电阻阀片长期承受运行电压，不同程度的出现老化现象。
一起10KV避雷器故障原因分析及防范措施摘要：通过一起10kv异常运行的避雷器解体分析，发现异常原因是避雷器进行灌胶时，未进行抽真空处理或处理不到位，导致避雷器泄漏电流增大，阻性电流超标，提出了相应的预防对策。
关键词：10kv避雷器；故障分析；防范措施引言避雷器是一种过电压保护装置。
避雷器在配网线路中得到广泛应用，配电线路和设备的耐雷水平有所提高。
在目前运行过程中，因避雷器被击穿而发生的线路跳闸事故时有发生，这样供电的可靠性就得以降低，因为10kV线路在避雷器被击穿以后通过避雷器发生接地，需要在停电后处理隔离故障。
针对在运行维护中遇见的避雷器的典型事故，对于故障原因进行详细分析，同时提出相应解决措施。
1案例分析某供电所发生雷击导致线路障碍的统计数据。
如表1所示。
以表1可见，共12起线路障碍发生的位置主要有3处：绝缘导线、架空线路和电缆连接处、台架。
引起故障的位置除一起外，其余都发生在架空线路上，这与架空线路本身的分布固广、设备多、绝缘水平低的特点有密切关系。
据统计，配电网架空线路感应雷过电压一般不超过500kV，但已对配电网线路绝缘足以造成威胁。
架设避雷线是架空线路防止感应雷过电压的有效措施，但根据10kV配电网络自身的特点，一般不沿全线架设避雷线。
2关于避雷器故障原因分析2.1雷电感应过电压的概率和闪络特性根据对雷电流幅值进行取值，采用蒙脱卡罗方法，随机选取了采集点，并且随机产生多次雷击，对这些雷击所产生的最大感应过电压的结果进行统计分析，通过这个统计结果，有n次所引起的最大感应过电压大于等于U，然后再计算出每年每百公里配电线路产生的总次数N，当U为1.5倍CFO时，N就是每年每百公里配电线路的闪络次数。
同时，出于对有损大地的考虑，对采用的MTL模型也进行了分析，结果可以发现，随着大地电导率的增大，雷击引起的线路最大感应过电压也会随之减小，雷击次数的变化速率也会随之减小，雷击感应过电压超过某一个特定电压过电压值的次数也会随之减少。

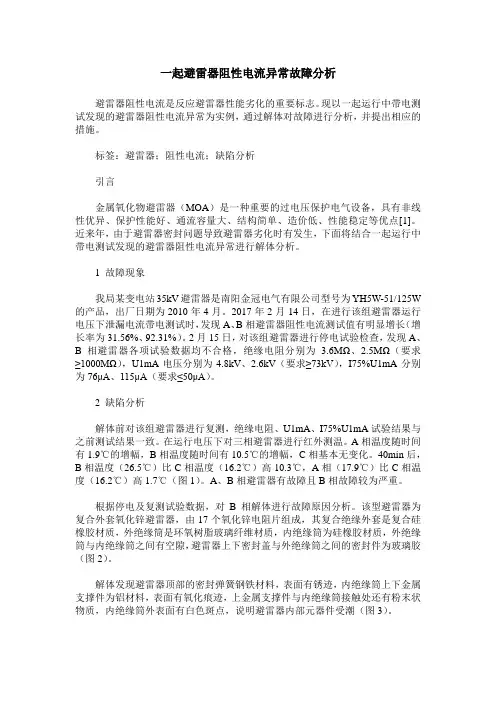

一起避雷器阻性电流异常故障分析避雷器阻性电流是反应避雷器性能劣化的重要标志。
现以一起运行中带电测试发现的避雷器阻性电流异常为实例，通过解体对故障进行分析，并提出相应的措施。
标签：避雷器；阻性电流；缺陷分析引言金属氧化物避雷器（MOA）是一种重要的过电压保护电气设备，具有非线性优异、保护性能好、通流容量大、结构简单、造价低、性能稳定等优点[1]。
近来年，由于避雷器密封问题导致避雷器劣化时有发生，下面将结合一起运行中带电测试发现的避雷器阻性电流异常进行解体分析。
1 故障现象我局某变电站35kV避雷器是南阳金冠电气有限公司型号为YH5W-51/125W 的产品，出厂日期为2010年4月。
2017年2月14日，在进行该组避雷器运行电压下泄漏电流带电测试时，发现A、B相避雷器阻性电流测试值有明显增长（增长率为31.56%、92.31%）。
2月15日，对该组避雷器进行停电试验检查，发现A、B相避雷器各项试验数据均不合格，绝缘电阻分别为 3.6MΩ、2.5MΩ（要求≥1000MΩ），U1mA电压分别为4.8kV、2.6kV（要求≥73kV），I75%U1mA分别为76μA、115μA（要求≤50μA）。
2 缺陷分析解体前对该组避雷器进行复测，绝缘电阻、U1mA、I75%U1mA试验结果与之前测试结果一致。
在运行电压下对三相避雷器进行红外测温。
A相温度随时间有1.9℃的增幅，B相温度随时间有10.5℃的增幅，C相基本无变化。
40min后，B相温度（26.5℃）比C相温度（16.2℃）高10.3℃，A相（17.9℃）比C相温度（16.2℃）高1.7℃（图1）。
A、B相避雷器有故障且B相故障较为严重。
根据停电及复测试验数据，对B相解体进行故障原因分析。
该型避雷器为复合外套氧化锌避雷器，由17个氧化锌电阻片组成，其复合绝缘外套是复合硅橡胶材质，外绝缘筒是环氧树脂玻璃纤维材质，内绝缘筒为硅橡胶材质，外绝缘筒与内绝缘筒之间有空隙，避雷器上下密封盖与外绝缘筒之间的密封件为玻璃胶（图2）。
避雷器避雷器是一种过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在一定水平之下，从而保护设备绝缘所能承受的水平，除了限制雷击过电压外，有的还能限制一部分操作过电压。
在由预防性试验向检修方式过渡的今天，避雷器安全运行故障诊断的重要性毋庸置疑。
本章将主要介绍避雷器的运行性能及故障诊断的三种方法避雷器试验，红外诊断和在线监测。
第一节避雷器试验避雷器在制造过程中可能存在缺陷而未被检查出来如在空气潮湿的时候或季节装配出厂，预先带进潮气在运输过程中受损，内部此碗破裂，并联电阻震断，外部瓷套碰伤或者在运输中受潮，瓷套端部不平，滚压不严，密封橡胶垫圈老化变硬，瓷套裂纹以及并联电阻和阀片在运行中老化等。
这些劣化都可以通过预防性试验来发现，从而防止避雷器在运行中的误动作和爆炸等事故。
避雷器按结构分为保护间隙和管式避雷器、阀式避雷器(配电型FS、变电所型FZ)磁吹阀式避雷器和金属氧化物避雷器。
其中保护间隙和管式避雷器、磁吹阀式避雷器等均被慢慢淘汰，阀式避雷器少有使用。
对于阀式避雷器的试验项目主要有可分两种情况:不带并联电阻的阀式避雷器主要试验项目有:绝缘电阻试验(用2500V兆欧表)、。
工频放电电压试验。
带并联电阻的阀式避雷器(包括FZ型，FCZ型和FCD型磁吹避雷器)试验主要试验项目有:绝缘电阻试验、工频放电电压试验和电导电流试验，其中电导电流试验可停电试验，也可带电进行测量.相对来说，金属氧化物避雷器目前得到越来越广泛的应用，下面就主要介绍一下金属氧化物的有关情况。
金属氧化物避雷器简介金属氧化物避雷器(MOA)又称氧化锌避雷器，是-种与传统避雷器概念有很大不同的新型避雷器，从80年代中期开始，它已在电力系统推广应用并已批量生产。
它主要由氧化锌压敏电阻构成，每-块压敏电阻从制成时就有它的一定开关电压(叫压敏电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻星低值被击穿，相当于短路状态。
避雷器产品介绍
民熔 HY5WS-17/50
氧化锌避雷器
10KV高压配电型
A级复合避雷器
参数：
产品型号: HY5WS- 17/50
额定电压: 17KV
产品名称:氧化锌避雷器
直流参考电压: 25KV
持续运行电压: 13.6KV
方波通流容量:100A
防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA
操作冲击电流: 38.5KV(下残压)
注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:
a.海拔高度不超过2000米;
b.环境温度:最高不高于+40C- -40C;
C.周围环境相对湿度:平均值不大于85%;
d.地震强度不超过8级;
e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用
避雷器故障排除案例，一：避雷器质量不良引起的事故雷雨高某生产厂及生活区高、低压全部停电。
经检查；35kV 高压输电线中的B相导线断落；雷击时变电所内高压跌落式熔断器有严重的电弧产生。
低压配电室内也有电弧现象并伴有爆炸声；有一台低压配电柜内的二次线路被全部击坏。
变电所；输电线路呈三角形排列；全线架设了避雷线?35kV变电所的入口处；装设了避雷器和保护间隙。
保护间隙被雷击坏后；一直没有修复?在变电所的周围还装设了两根24m高的避雷针；防雷措施比较全面；但还是遭受到雷害。
雷击发生后；进行了认真检查；防雷系统接地电阻均小于4Ω；符合规程要求。
检查有关预防性试验的记录；发现35kV变电所内的B相避雷器；其试验数据当时由于生产紧张等原因；一直未予以处理
雷击以后分析认为；造成这起雷击损坏的主要原因有~
1：雷电是落在高压线路上；线路上没有保护间隙；当雷击出现过电压时；没有能够通过保护间隙使大量的雷电流泄入大地；而击断了高压输电线路。
2：当雷电波随着线路入侵到变电所时；由于B相避雷器质量不良；冲击雷电流不能够很好地流入大地；产生较高的残压；当超过高压跌落式熔断器的耐压值时；使跌落式熔断器被击坏。
3：当避雷器上有较高的残压时；由于避雷器的接地系统和变压器低压侧的中性点接地是相通的；造成变压器低压侧出现较高的电压。
低压配电柜的绝缘水平比较低；在低压侧出现过电压时；绝缘比较薄弱的配电柜首先被击坏。
改进措施
1：恢复线路的保护间隙；使雷击高压线路时；保护间隙首先能够被击穿而把雷电流泄入大地；起到保护线路和设备的作用。
2：当带电测试发现避雷器质量不良时；要及时拆下进行检测；包括~?测量绝缘电阻??测量电导电流及检查串联组合元件的非线性系数差值??测量工频放电电压。
只有当这些试验结果都符合有关规程要求时才可继续使用；否则；应立即予以更换。
3：在电气设备发生故障后；经修复绝缘水平满足要求后才可再投入使用。
，二：避雷器引下线断裂造成的事故雷击落在10kV配电线路上。
当时；离配电变压器仅60m的电管所内；三人围在一张办公桌上随着雷声；一齐倒地。
现场察看和分析。
检查发现配电变压器的10kV侧避雷器有两相已经粉碎性爆炸?接地引下线在离地15cm处原来焊接处烧断；据反映该处烧断已近一年
#时间。
接地引下线有一个6cm长的断口；而是用一根8铁丝缠绕在接地引下线断口的上下端；铁丝已严重锈蚀断裂；致使避雷器及变压器低压侧的中性线处于无接地状态。
当雷击线路时；尽管避雷器能可靠动作；但强大的雷电流无法入地；极高的雷电冲击电压沿低压配电线路传到屋内；击穿空气引起了三个人同时被雷击的事故。
在现场发现；照明灯离桌面只有30cm高?灯头内的绝缘胶木已严重碳化成粉末状；确认这是一起因避雷器及低压侧无接地而造成的雷击事故。
改进措施为了防止类似事故的再次发生；应采取如下防止措施~
1：各供电所每年在雷雨季节前后；集中力量对所辖供电区的变压器及高低压线路进行全面的安全检查；做到所有配变的避雷器和低压侧的中性点都可靠接地；其接地电阻必
须满足技术规程的要求；并保证接地引下线具有足够的截面积和机械强度。
2：进一步加强对农电工的培训和管理工作。
定期培训；提高技术水平。
，三：避雷器高压接线端子脱落引起的事故##某变电所1主变压器突然发生停电。
到1主变压器附近查看；发现35kV L2相避雷器上部的高压引线连同高压接线端子脱离了避雷器本体；并且由于大风吹动致使与Ll相避雷器上部引线相碰；造成相间短路；导致主变压器停电。
进行事故调查；发现L2相避雷器的高压接线端子是由一条扁铁弯成直角，
L型：制成；直角的一边用电焊焊接在避雷器井盖中心位置~直角的另一边上钻一个中10mm的孔；用一螺栓将引线线夹紧固在上面。
寒冬季节；温度很低；线夹上的引线受冷；缩短了长度；使避雷器高压接线端子受到很大的拉力；加上经大风吹动；引线发生扭动；压力增加；使高压接线端子L 型扁铁焊接薄弱的地方发生了裂纹?时间一长；裂纹越来越大；强度越来越差；最后高压接线端子动；脱离了避雷器本体。
改进措施为了避免类似事故；对避雷器接线固定方法进行改进。
第一种是将避雷器高压引线线夹紧固在避雷器帽盖固定螺栓上。
第二种是将避雷器帽盖卸下；在帽盖中心位置钻一个孔；然后在孔中装上螺栓；螺栓的螺纹部分朝下；螺栓根部与帽盖缝隙处焊牢；防止帽盖渗漏水?接着将帽盖恢复在避雷器本体上。
这样就可以将高压引线夹固定在螺栓上；再用螺帽拧紧。
采取这两种措施之一；无论天寒地冻；避雷器的高压引线拉力都不可能将接线端子从避雷器上拉脱。
此外；在新装或检修时；适当加长引线的长度以减轻寒冷天气引线收缩而造成的端子的受力；将能获得更好的效果。
四：中性点不接地系统避雷器爆炸事故某变电所l0kV 侧母线电压不平衡；电压波动严重。
随后听到警铃响声；C 相电压指零；另两相电压升高；断开电压互感器高压电源；进行检查。
发现互感器C相线圈烧毁；检修人员随即找了一只新互感器投运。
不到半个小时；忽闻开关室内一声巨响；10kV 电压三相指零又迅速回升正常。
经观察系10KV C相母线避雷器爆炸。
随即停电；C相避雷器上部被炸成两截；上半截吊在原高压引线上；高压引线有
严重过热现象?下半截在原地未动。
进一步检查发现；瓷套外表面烧焦；内壁有明显拉弧的痕迹?断口内残存的阀片熔化破损；有二片云母垫发黑。
检查雷电计数器记录；先后三相共动作6次；A、B、C 相分别为1、2、3次。
变电所内其他避雷器均未动作。
事故后仍用避雷器进行试验；但C相避雷器因其部分元件炸散；无法重新组装；于是就将原阀片装入A 相避雷器瓷套内；并利用其并联电阻和火花间隙进行测试；两项解体检查；除发现火花间隙上有轻微的放电痕迹外；亦无其他问题。
8.5MΩ之间；两片串联时约为22MΩ。
随后检查并联电阻；正常的并联电阻；每片约在5?经测量；在A、B两相避雷器中拆出的各片电阻值正常；但C相有二片阻值为零~其中一片长度约为完好电阻长度2/3；取同长度的完好电阻测量；阻值均在3?5MΩ之间?另有一片；长度为完好电阻长度的3/5；阻值为0./5MΩ；取同长度完好电阻测量；阻值约4?6MΩ。
由此可知；C相并联电阻严重损坏；引起避雷器爆炸。
