文件编号：作业指导书（桩基钻芯法试验检测/检查）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：作业指导书桩基钻芯法检测/检查目录1开展项目 (3)2依据文件 (3)3主要仪器设备 (3)4操作规程 (3)5试验/检测的工作程序 (4)6安全注意事项 (6)7数据处理 (6)8测量不确定度 (7)9原始记录表格 (7)1.开展项目适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。
2.依据文件《钻芯法检测混凝土强度技术规程》(CECS 03:2007)；《建筑基桩检测技术规范》(JGJ 106-2003)。
3.主要仪器设备3.1 主要检测设备主标准设备3.2配套设备切割机、照相器材等。
4.操作规程4.1钻机操作规程4.1.1钻机安装就位，钻机安装要平稳牢固，孔口、立轴及天车三点成一线。
4.1.2开动钻机前对钻机进行详细检查，各润滑部位加足润滑油，并进行试钻，确认没有问题后方可开钻，开钻前应确认钻机转动部位无人靠近，禁止将使用工具和其它物品放置于钻机、水泵、发动机等传动及防护装置上。
4.1.3根据钻孔类型及深度确定所需钻杆及钻头的类型及数量，并按使用顺序放置于钻机的正前方。
4.1.4启动钻机的发动机。
4.1.5将钻杆及钻头（或标贯器）安装到钻机的主动钻杆的下部。
4.1.6调节钻机的变速阀门，使钻机的钻进速度满足设定要求。
4.1.7启动油压给进阀，打开进水阀，开始钻进，钻进时，操作人员须思想集中，及时掌握孔内压力、水量及机械运转情况，钻机运转时，禁止带手套。
4.1.8钻至一定深度后，关闭油压给进阀，关闭进水阀，启动起拔阀，将钻具拔出。
4.1.9卸掉钻具，取出芯样，现场芯样描述。
4.1.10重复步骤5至9，直至钻到预定取芯深度。
4.1.11关闭发动机，整理钻具，钻机移位，钻芯结束。
5.试验/检测的工作程序5.1现场操作5.1.1每根受检桩的钻芯孔数和钻孔位置宜符合下列规定：①桩径小于1.2m的桩钻1 孔，桩径为1.2～1.6m的桩钻2孔，桩径大于1.6m的桩钻3孔。

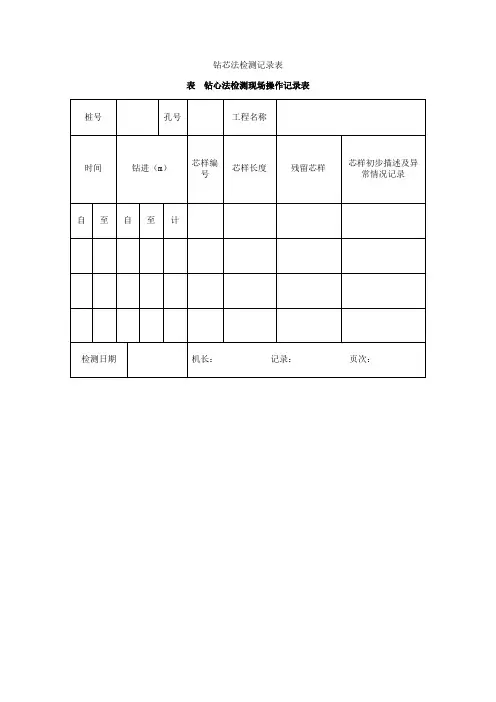

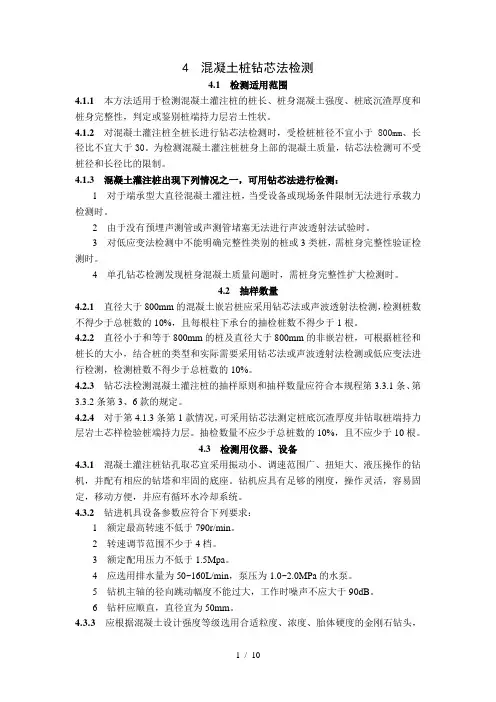

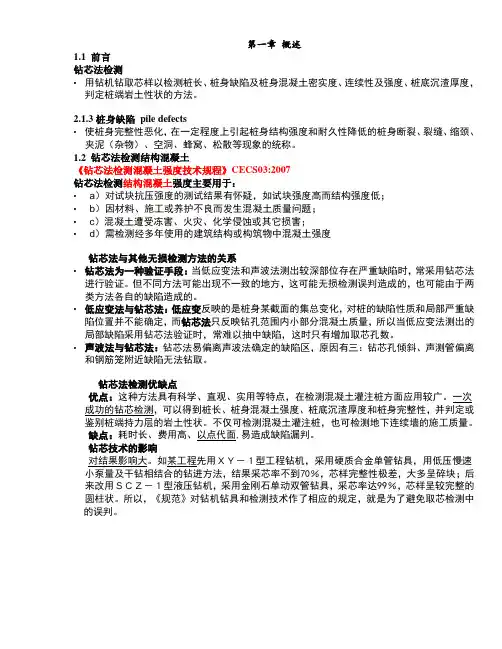

4 混凝土桩钻芯法检测4.1 检测适用范围4.1.1 本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。
4.1.2 对混凝土灌注桩全桩长进行钻芯法检测时，受检桩桩径不宜小于800mm、长径比不宜大于30。
为检测混凝土灌注桩桩身上部的混凝土质量，钻芯法检测可不受桩径和长径比的限制。
4.1.3 混凝土灌注桩出现下列情况之一，可用钻芯法进行检测：1 对于端承型大直径混凝土灌注桩，当受设备或现场条件限制无法进行承载力检测时。
2 由于没有预埋声测管或声测管堵塞无法进行声波透射法试验时。
3 对低应变法检测中不能明确完整性类别的桩或3类桩，需桩身完整性验证检测时。
4 单孔钻芯检测发现桩身混凝土质量问题时，需桩身完整性扩大检测时。
4.2 抽样数量4.2.1 直径大于800mm的混凝土嵌岩桩应采用钻芯法或声波透射法检测，检测桩数不得少于总桩数的10%，且每根柱下承台的抽检桩数不得少于1根。
4.2.2直径小于和等于800mm的桩及直径大于800mm的非嵌岩桩，可根据桩径和桩长的大小，结合桩的类型和实际需要采用钻芯法或声波透射法检测或低应变法进行检测，检测桩数不得少于总桩数的10%。
4.2.3 钻芯法检测混凝土灌注桩的抽样原则和抽样数量应符合本规程第3.3.1条、第3.3.2条第3、6款的规定。
4.2.4 对于第4.1.3条第1款情况，可采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层。
抽检数量不应少于总桩数的10%，且不应少于10根。
4.3 检测用仪器、设备4.3.1 混凝土灌注桩钻孔取芯宜采用振动小、调速范围广、扭矩大、液压操作的钻机，并配有相应的钻塔和牢固的底座。
钻机应具有足够的刚度，操作灵活，容易固定，移动方便，并应有循环水冷却系统。
4.3.2 钻进机具设备参数应符合下列要求：1 额定最高转速不低于790r/min。
2 转速调节范围不少于4档。
地基土强度检测报告共页第页委托单位报告编号工程名称工程部位样品名称填土类别样品数量样品状态代表批量检测类别委托日期委托人检测场所地址联系电话检测依据检测日期检测设备检测环境检测内容检测结果样品编号取样日期取样部位/层次检测项目123456结论内摩擦角（。
）粘聚力（kPa）内摩擦角（。
）粘聚力（kPa）内摩擦角（。
）粘聚力（kPa）检测结论检测单位检测专用章(盖章)签发日期：年月日检测说明见证单位：见证人：批准：审核：主检：共页第页样品名称样品编号样品状态填土类别检测日期环境条件设备名称设备编号设备状态检测依据取样部位/层次检测内容试样状态周围压力σ3(kPa)项目起始值固结后剪切后直径D(cm)反压力u0（kPa ）高度h 0(cm)周围压力下的空隙压力u(kPa)面积A(cm 2)体积V(cm 3)孔隙压力系数B=u0σ3质量m(g)破坏应变ℇf (%)湿密度ρ(g/cm 3)干密度ρd (g/cm 3)破坏主应力差(σ1-σ3)f (kPa)试样含水率破坏主应力σ1f (kPa)起始值剪切后破坏孔隙压力系数B f =Bσ3f 盒号盒质量（g ）盒加湿土质量(g)相应的有效大主应力σ1′(kPa)湿土质量m(g)盒加干土质量(g)相应的有效小主应力σ3′(kPa)干土质量m d (g)水质量(g)最大有效主应力比(σ1'σ3')max 含水率ω(%)饱和度Sw 孔隙压应力系数A f =udfoσ1−σ3)试样破坏情况的描述备注校核：主检：共页第页样品名称样品编号样品状态填土类别检测日期环境条件设备名称设备编号设备状态检测依据取样部位/层次加反压力过程说明(检验结果)固结过程说明时间周围压力σ3(kPa)反压力u(kPa)孔隙压力u（kPa)孔隙压力增量∆u试样体积变化时间（min）量管孔隙压力u体变管读数(cm3)体变量(cm3)读数排水量(cm3)读数(kPa)压力值(kPa)读数(cm3)体变值(cm3)校核：主检：地基土强度检测原始记录（三轴压缩试验）（三）共页第页样品名称样品编号样品状态填土类别检测日期环境条件设备名称设备编号设备状态检测依据取样部位/层次周围压力o3-=_kPa 剪切应变速率_mm/min 测力计率定系数C=_N/0.01mm 固结下沉量△h=cm 固结后高度h=cm 固结后面积A=cm2轴向变形读数Δhi= (0.01 mm)轴向应变έ1=ΔhiℎH10(%)试样校正后面积Aa=Aϵ1−ϵ1×0.01(cm2)测力计表读数R(0.01mm)主应力差(σ1-σ3)=RC Aa×10(kPa)大主应力σ1=σ3+(σ1-σ3)(kPa)孔隙压力u试样体积变化有效大主应力σ1（kPa）有效小主应力σ3（kPa)有效主应力比σ1σ3σ1−σ32σ1+σ32σ1+σ33读数压力值(kPa)排水管体积变化读数排出水量(cm3)读数体变量(cm3)校核：主检：共页第页委托编号地基类别样品名称样品编号设计图桩位编号规格型号工程名称环境条件检测地点检测起止日期检测依据千斤顶型号编号状态校准方程压力表/压力传感器型号编号状态百（千）分表/位移传感器型号编号状态静载测试仪型号编号状态荷载板尺寸加卸载分级抽样信息抽样基数抽样数量抽样地点抽样人抽样时间检测说明校核：主检：共页第页委托编号样品编号检测日期设备名称设备编号设备状态级数n荷载增量△Q（kN）累计荷载Q（kN）压力表读数P（MPa）百分表测读时间t（时、分）位移计（百分表）读数S(mm)沉降Sn（mm）备注1号2号3号4号本次累计校核：主检：共页第页委托编号样品编号工程名称检测日期桩号孔号检测依据环境条件架空线路电压安全距离混凝土强度桩长、桩径L：m;Φ:mm设备名称设备编号设备状态时间钻进（m）芯样编号芯样长度（m）残留芯样芯样初步描述及异常情况记录自止自止计校核：主检：共页第页委托编号样品编号工程名称检测日期桩号孔号检测依据环境条件桩身强度桩长、桩径L：m;Φ:mm设备名称设备编号设备状态项目分段（层）深度（m）芯样描述取样编号取样深度备注桩身完整性钻进深度，芯样连续性、完整性、胶结情况、表面光滑情况、断口吻合程度、混凝土芯是否为柱状、骨料大小分布情况，以及气孔、空洞、蜂窝麻面、沟槽、破碎、夹泥、松散的情况。
4 混凝土桩钻芯法检测4.1 检测适用范围4.1.1本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。
4.1.2对混凝土灌注桩全桩长进行钻芯法检测时，受检桩桩径不宜小于800mm长径比不宜大于30。
为检测混凝土灌注桩桩身上部的混凝土质量，钻芯法检测可不受桩径和长径比的限制。
4.1.3混凝土灌注桩出现下列情况之一，可用钻芯法进行检测：1对于端承型大直径混凝土灌注桩，当受设备或现场条件限制无法进行承载力检测时。
2由于没有预埋声测管或声测管堵塞无法进行声波透射法试验时。
3出现本规程第3.3.4 条第1、2、6 款情况，需桩身完整性验证检测时。
4出现本规程第3.3.5 条第2 款情况，需桩身完整性扩大检测时。
4.2 抽样数量4.2.1直径大于800mm 的混凝土嵌岩桩应采用钻芯法或声波透射法检测，检测桩数不得少于总桩数的10%，且每根柱下承台的抽检桩数不得少于1 根。
4.2.2直径小于和等于800mm 的桩及直径大于800mm 的非嵌岩桩，可根据桩径和桩长的大小，结合桩的类型和实际需要采用钻芯法或声波透射法检测或低应变法进行检测，检测桩数不得少于总桩数的10%。
4.2.3钻芯法检测混凝土灌注桩的抽样原则和抽样数量应符合本规程第 3.3.1 条、第3.3.2 条第3、6 款的规定。
4.2.4对于第4.1.3 条第1 款情况，可采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层。
抽检数量不应少于总桩数的10%，且不应少于10 根。
4.3检测用仪器、设备4.3.1混凝土灌注桩钻孔取芯宜采用振动小、调速范围广、扭矩大、液压操作的钻机，并配有相应的钻塔和牢固的底座。
钻机应具有足够的刚度，操作灵活，容易固定，移动方便，并应有循环水冷却系统。
4.3.2钻进机具设备参数应符合下列要求：1额定最高转速不低于790r/min 。
2转速调节范围不少于4 档。
