目录1.适用范围 (3)2.设备 (3)2.1 (3)2.2 (3)2.3 (3)2.4 (3)2.5 (3)2.6 (3)3.现场操作 (4)3.1 (4)3.2 (4)3.3 (4)3.4 (4)3.5 (4)3.6 (4)3.7 (5)3.8 (5)3.9 (5)3.10 (5)4.芯样试件截取与加工 (5)4.1 (5)4.2 (5)4.3 (6)5.芯样试件抗压强度试验 (6)5.1 (6)5.2 (6)5.3 (6)5.4 (6)5.5 (7)6.检测数据的分析与判定 (7)6.1 (7)6.2 (7)6.3 (7)6.4 (7)6.5 (7)6.6 (8)6.7 (9)附图表：名称编号建筑物与勘探点平面位置图No.011.适用范围本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

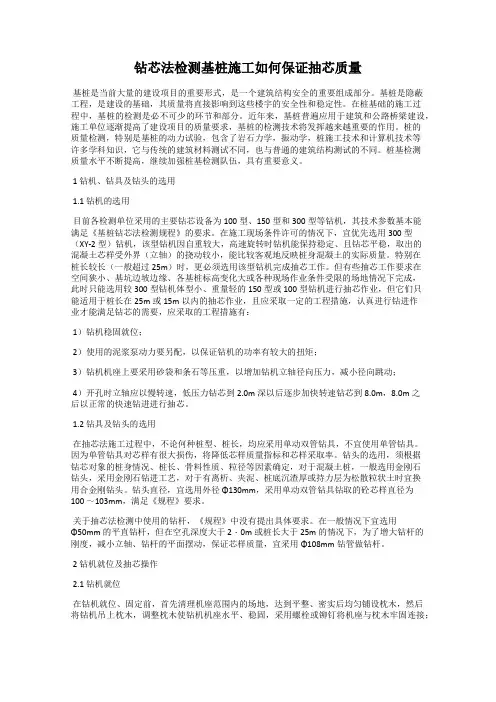

2.设备2.1钻取芯样宜采用液压操纵的钻机。
钻机设备参数应符合以下规定：（1）额定最高转速不低于790r/min。
（2）转速调节范围不少于4档。
（3）额定配用压力不低于1.5Mpa。
2.2钻机应配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和捞取松软渣样的钻具。
钻杆应顺直，直径宜为50mm。
2.3钻头应根据混凝土设计强度等级选用合格粒度、浓度、胎体硬度的金刚石钻头，且外径不宜小于100mm。
钻头胎体不得有肉眼可见的裂纹、缺边、少角、倾斜及喇叭口变形。
2.4水泵的排水量应为50～160L/min，泵压应为1.0～2.0Mpa。
2.5钻切芯样试件用的锯切机应具有冷却系统和牢固夹紧芯样的装置，配套使用的金刚石圆锯片应有足够刚度。
2.6芯样试件端面的补平器和磨平机应满足芯样制作的要求。
3.现场操作3.1根据受检桩的钻芯孔数和钻孔位置宜符合下列规定：（1）桩径小于1.2m的桩钻一孔，桩径为1.2～1.6m的桩钻2孔，桩径大于1.6m的桩钻3孔。
（2）当钻芯孔为一个时，宜在距桩中心10～15cm的位置开孔；当钻孔为两个或两个以上时，开孔位置宜在距桩中心0.15～0.25D内均匀布置。
检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：基桩钻芯法检测报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：基桩钻芯法检测报告MMJC-6123C批准：审核：校核：项目负责：基桩钻芯法检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。
2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。
3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。
4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。
土石工程分级为Ⅲ级。
厚度约0.5~28.35m。
5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。
土石工程分级为Ⅳ级。
厚度约2.4~14.4m。
6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。
土石工程分级为Ⅳ级。
7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。
土石工程分级为Ⅴ~Ⅵ级，未揭穿。
二、试桩参数由业主、监理或设计单位指定，对施工编号为1#、2#桩这2根桩进行钻芯法试验。
技术参数如表1所示。
表1 各试桩有关参数三、检测目的和芯样抗压试验要求基桩钻芯法是采用金刚石岩芯钻探技术和施工工艺，对桩基工程中的基桩，钻取砼芯样，用以评定桩身完整性、桩底沉渣厚度、桩端持力层及桩身砼强度。
抗压试验芯样由委托方和监理按照《建筑基桩检测技术规范》（JGJ 106-2014）要求从检测桩所取芯样中选取。
芯样试件的抗压强度试验按现行国家标准《普通砼力学性能试验方法》（GB/T50081－2002）有关规定进行。
四、芯样钻取、加工及试验本次取芯试验采用XY-2XY-2B型钻机，管理编号MMJC-122D-1，其振动小、调速范围广、扭矩大，采用液压操纵，钻机立轴的径向跳动不超过0.1mm 。
桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。
二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。
2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。
（2）声波透射法检测：目的是检测桩身结构完整性。
（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。
（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。
三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。
检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。
3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。
假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。
（二维码）（CMA章）基桩钻芯法检测报告工程名称：※※※※※※※※※※商业中心工程地点：※※※※※※※※※※委托单位：※※※※※※※※※※有限公司检测日期：※年※月※日～※年※月※日报告总页数：※※页报告编号：※※※※※※※※※※检测流水号：（技术资质专用章）※※※※※※※※※※检测有限公司※年※月※日※※※※※※※※※※商业中心基桩钻芯法检测报告检测人员：报告编写：审核人：批准人：（技术资质专用章）声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。
检测单位：※※※※※※※※※※检测有限公司地址：※※※※※※※※※※*邮编：※※※※※※※※※※典花：※※※※※※※※※※传真：※※※※※※※※※※联系人：※※※※※※※※※※首页（技术资质专用章）※※※※※公司※※年※※月※※日目录一项目概况 (5)二地质概况 (5)三检测依据 (6)四现场检测 (9)五检测结果 (9)六检测结论及异常情况说明 (11)七附图表照片 (11)（注：页码须采用“第※页共※页”方式）－项目概况二、地质概况根据武汉市※院提供的《武汉※岩土工程勘察报告》（编号※），场地岩土层概况、相关岩土物理力学性质指标、桩周土概况详见图1。
场区岩土层概况图1注：根据××剖面××孔绘制三、检测依据1、检测依据标准及代号：①、《建筑基桩检测技术规范》（JGJ 106-2021）②、《建筑地基基础工程施工质量验收规范》（GB50202-2002）③、中国工程建设标准化委员会标准《钻芯法检测混凝土强度技术规程》（CECS 03:2007）④、中华人民共和国国家标准《普通混凝土力学性能试验方法》（GB/T 50081-2002）⑤、中华人民共和国国家标准《建筑地基基础设计规范》（GB57）⑥、《关于进一步加强建筑工程质量管理的通知》（鄂建文[2021] 152号）（采用预埋钻芯导向管时填写）⑦、设计图纸及委托单位提供的相关资料2、现场芯样试件截取与加工（1）当桩长小于10m时，每孔应截取2组芯样；当桩长为10m~30m时，每孔应截取3组芯样；当桩长大于30m时，每孔应截取芯样不少于4组；（2）上部芯样位置距桩顶设计标高不宜大于1倍桩径或超过2m，下部芯样位置距桩底不宜大于1倍桩径或超过2m，中间芯样宜等间距截取；（3）缺陷位置能取样时，应截取1组芯样进行混凝土抗压试验；（4）同一基桩的钻芯孔数大于1个，且某一孔在某深度存在缺陷时，应在其他孔的该深度处，截取1组芯样进行混凝土抗压强度试验。
桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。
二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。
2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。
（2）声波透射法检测：目的是检测桩身结构完整性。
（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。
（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。
三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。
检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。
3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。
假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。
基桩检测报告（钻芯法基桩检测）报告编号：H F－××（检测机构代号）2012－ZXF***备案编号：******工程名称：合肥市××××大厦委托单位：合肥市××××公司检测桩型：××××××桩场地位置：合肥市××路××号检测日期：****年**月**日～**月**日检测机构全称(此页为封面，背面为检测机构的报告申明)合肥市××××大厦×××桩钻芯法检测报告主检：(签名)审核：(签名)批准：(签名)签发日期：****年**月**日目录1 工程概况对受检工程项目进行简单描述。
包括层数、结构形式、基础形式、桩型，总设计桩数量等。
受××××的委托，由××××对其在建的××××工程×根××××桩进行钻芯法检测，以检测工程桩的桩身完整性。
2 工程地质概况建议采用表格形式。
4 检测过程叙述4.1 检测依据《建筑基桩检测技术规范》（JGJ 106-2003）。
(或其他，例如设计要求或建设单位特别要求) 4.2 检测目的及抽样方法本次基桩钻芯法基桩检测目的为验收性检测。
本工程总设计（施工）桩数为**根，检测数量为**根（根据具体情况叙述抽样或受检桩位确定过程，说明检测数量是否满足规范要求）。
4.3 检测设备（对所用钻机和钻具等主要工程钻机设备进行说明）6 基桩钻芯法检测结果汇总表对钻芯检测的过程出现的现象或结果进行描述或分析（如果有）7检测结论与建议合肥市×××××大厦共施工×××桩***根，本次钻芯法检测工程桩**根（或全部进行钻芯法检测），检测比例为**.**%。
受控号工程质量检测报告工程名称：检测内容：检测机构名称委托单位:建设单位:设计单位:施工单位:监理单位:勘察单位:检测单位:说明：1、报告及骑缝未加盖检测报告专用章无效；2、报告复印件未加盖检测报告专用章无效；3、报告无检测人、编写、审核、批准签名无效；4、报告涂改无效；5、本报告复议期为十五天。
检测单位地址： XXXX检测单位资质证书编号： XX XX XX XX邮政编码：XX 电话：XX目录1 工程概况 (13)2 检测概述 (13)3 检测数据的分析与判定 (16)4 钻芯检测结果 (18)5 结论及建议 (18)附表1：基桩钻芯法检测结果汇总表 (11)附表2：芯样综合柱状图 (12)附表3：钻芯法检测桩身砼抗压强度结果汇总表 (14)附图1：试桩开孔位置示意图 (17)附图2：芯样彩色照片 (16)附图3：试桩平面位置示意图 (16)附件：工程质量现场检测见证确认表（略） (17)1 工程概况工程概况见表1。
表1 工程概况表2 检测概述2.1检测目的、方法采用钻芯法，检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端岩土性状，判定桩身完整性类别。
2.2检测依据1 设计图纸、岩土工程勘察报告及相关施工记录；2 经批准备案的检测方案；3 《建筑基桩检测技术规范》（JGJ 106－2014）；4 国家和地区有关法规及标准。
2.3 检测仪器设备1检测所用计量仪器设备见表2.3。
仪器设备均在正常使用有效期内。
2钻机、钻具等配套设备采用长沙探矿机械长生产的单动双管岩芯钻机 GY-150B，属液压操纵钻机。
钻机、钻具等配套设备的参数及性能均满足规范相关要求。
2.4 检测数量及钻孔位置2.4.1《建筑基桩检测技术规范》（JGJ106-2014）要求如下：1 规范第3.3.3条：大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在规范规定的检测桩数范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法，检测桩身完整性。
文件编号：作业指导书（桩基钻芯法试验检测/检查）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：作业指导书桩基钻芯法检测/检查目录1开展项目 (3)2依据文件 (3)3主要仪器设备 (3)4操作规程 (3)5试验/检测的工作程序 (4)6安全注意事项 (6)7数据处理 (6)8测量不确定度 (7)9原始记录表格 (7)1.开展项目适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。
2.依据文件《钻芯法检测混凝土强度技术规程》(CECS 03:2007)；《建筑基桩检测技术规范》(JGJ 106-2003)。
3.主要仪器设备3.1 主要检测设备主标准设备3.2配套设备切割机、照相器材等。
4.操作规程4.1钻机操作规程4.1.1钻机安装就位，钻机安装要平稳牢固，孔口、立轴及天车三点成一线。
4.1.2开动钻机前对钻机进行详细检查，各润滑部位加足润滑油，并进行试钻，确认没有问题后方可开钻，开钻前应确认钻机转动部位无人靠近，禁止将使用工具和其它物品放置于钻机、水泵、发动机等传动及防护装置上。
4.1.3根据钻孔类型及深度确定所需钻杆及钻头的类型及数量，并按使用顺序放置于钻机的正前方。
4.1.4启动钻机的发动机。
4.1.5将钻杆及钻头（或标贯器）安装到钻机的主动钻杆的下部。
4.1.6调节钻机的变速阀门，使钻机的钻进速度满足设定要求。
4.1.7启动油压给进阀，打开进水阀，开始钻进，钻进时，操作人员须思想集中，及时掌握孔内压力、水量及机械运转情况，钻机运转时，禁止带手套。
4.1.8钻至一定深度后，关闭油压给进阀，关闭进水阀，启动起拔阀，将钻具拔出。
4.1.9卸掉钻具，取出芯样，现场芯样描述。
4.1.10重复步骤5至9，直至钻到预定取芯深度。
4.1.11关闭发动机，整理钻具，钻机移位，钻芯结束。
5.试验/检测的工作程序5.1现场操作5.1.1每根受检桩的钻芯孔数和钻孔位置宜符合下列规定：①桩径小于1.2m的桩钻1 孔，桩径为1.2～1.6m的桩钻2孔，桩径大于1.6m的桩钻3孔。
