软件工程用例图 题目

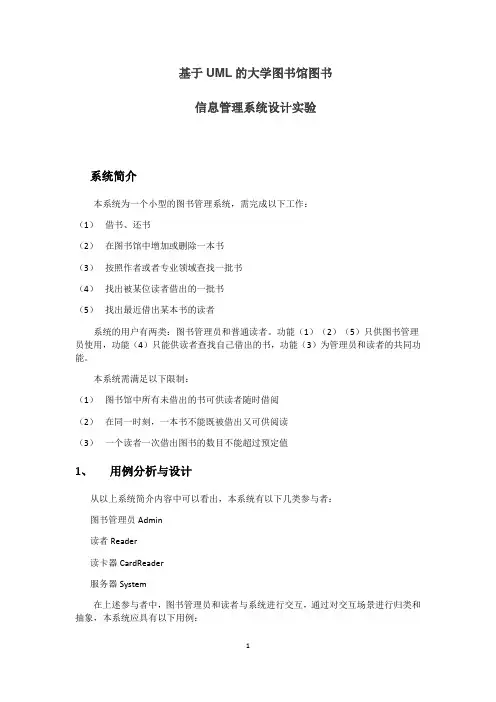

基于UML的大学图书馆图书信息管理系统设计实验系统简介本系统为一个小型的图书管理系统，需完成以下工作：（1）借书、还书（2）在图书馆中增加或删除一本书（3）按照作者或者专业领域查找一批书（4）找出被某位读者借出的一批书（5）找出最近借出某本书的读者系统的用户有两类：图书管理员和普通读者。

功能（1）（2）（5）只供图书管理员使用，功能（4）只能供读者查找自己借出的书，功能（3）为管理员和读者的共同功能。

本系统需满足以下限制：（1）图书馆中所有未借出的书可供读者随时借阅（2）在同一时刻，一本书不能既被借出又可供阅读（3）一个读者一次借出图书的数目不能超过预定值1、用例分析与设计从以上系统简介内容中可以看出，本系统有以下几类参与者：图书管理员Admin读者Reader读卡器CardReader服务器System在上述参与者中，图书管理员和读者与系统进行交互，通过对交互场景进行归类和抽象，本系统应具有以下用例：借书lendBook还书returnBook增加图书addBook删除图书delBook按作者、专业检索图书findBook_Author按读者检索图书findBook_Reader按书检索读者findReader_Book2.1生成用例图由以上用例分析可生成用例图，如图2.1所示图2.1 系统用例图2.2用例的顺序图为了使每个用例的操作流程更简洁明了，本系统采用UML的顺序图来对每个用例进行细化，如下所示。

1、借书图2.2 借书顺序图函数说明：InsertCard（）：刷卡ReadCard（）：读卡ifMax（）判断借书数量是否达到上限ReturnReaderInfo（）返回读者信息Return（true）：该读者可继续借书lendBook（）：输入借书信息Update（）更新数据库2、还书图2.3 还书顺序图函数说明：BookInfo（）：输入还书信息Update（）：更新数据库ReturnReaderInfo（）：返回读者信息3、增加图书图2.4 增加图书顺序图函数说明：addBook（）：输入增加的图书信息ifAllowsAdd（）：判断是否允许添加Update（）：更新图书信息Return（true）：返回添加成功4、删除图书图2.5 删除图书顺序图函数说明：delBook（）：输入删除的图书信息ifAllowsDel（）：判断是否可以删除ifSure（）：是否确定删除Return（true）5：确定删除Update（）：更新图书信息Return（true）7：返回删除成功5、按作者检索图书图2.6 按作者或专业检索图书顺序图函数说明：findBook_Author（）：管理员或读者选择按作者或专业检索图书Author（String）：输入作者或专业信息returnBookInfo():返回图书信息6、按读者检索图书管理员部分：图2.7 按读者检索图书顺序图图2.8 读者检索个人借阅图书顺序图函数说明：findBook_Reader（）：选择按读者检索图书ReaderId（）：输入读者编号ReaderIdandPass():输入读者编号密码returnBookInfo（）：返回书籍信息7、按书检索读者图2.9 按图书检索读者顺序图findReader_Book()：选择按图书检索读者BookID（）：输入图书编号returnReaderInfo（）：返回读者信息2、概念模型和顶层架构设计3.1概念模型设计图3.1 系统概念模型——分析类图说明：表示控制类表示实体类表示边界类3.2顶层架构设计图3.2 系统顶层架构3、用户界面设计4.1 界面变化分析根据管理员的功能分析，与管理员相关的主要界面有以下10个：Admin Welcome：管理员主界面findReader_Book：按读者检索图书界面lendBook：借书界面returnBook：还书界面addBook:增加图书界面delBook：删除图书界面findBook_Author：按作者或专业查找图书界面findBook_Reader：按读者检索图书界面UserInfo：显示读者信息界面BookInfo：显示图书信息界面各界面之间的转换如状态图4.1所示图4.1 管理员屏幕变化状态图根据读者的功能分析，与读者相关的主要界面有以下5个：Reader Welcome：读者主界面findBook_Author：按作者或专业查找图书界面findBook_Reader：按读者检索图书界面InputPass：读者验证账户名密码界面BookInfo：显示图书信息界面各界面之间的转换如状态图4.2所示图4.2 读者屏幕变化状态图4.2 界面的类图表示针对每个屏幕的结构及功能，采用类图对其进行详细说明，如下所示。

软件工程作业

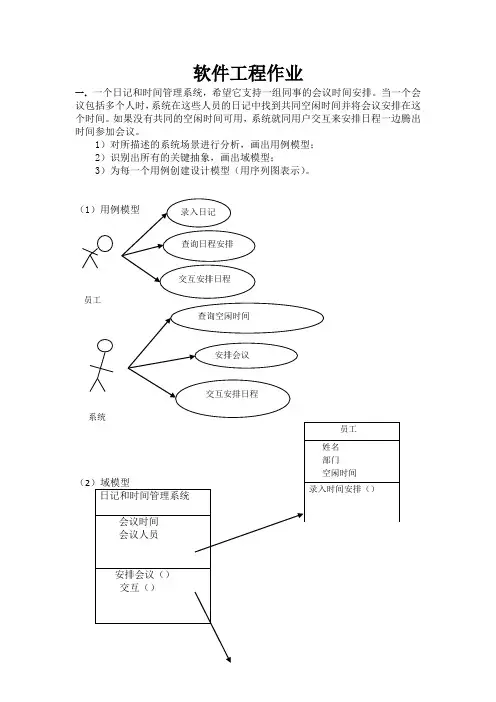

一．一个日记和时间管理系统，希望它支持一组同事的会议时间安排。

当一个会
议包括多个人时，系统在这些人员的日记中找到共同空闲时间并将会议安排在这个时间。

如果没有共同的空闲时间可用，系统就同用户交互来安排日程一边腾出时间参加会议。

1）对所描述的系统场景进行分析，画出用例模型； 2）识别出所有的关键抽象，画出域模型；
3）为每一个用例创建设计模型（用序列图表示）。

（1
员工
（2
（3）序列图
二．银行帐户管理、储蓄业务处理系统
为方便储户，某银行拟开发计算机储蓄系统。

储户填写的存款单或取款单由业务员键入系统，如果是存款，系统记录存款人姓名、住址、存款类型、存款日期、利率等信息（若为新储户须建立帐户），并打印存款单给储户；如果是取款，系统计算利息并打印利息清单给储户（若为清户记录注销该帐户）；还可向储户提供余额查询功能。

出纳员用例图
用户用例图。

UML试题（内含答案）【用例图】1.用例图的节点包括（ABD）A、用例B、边界C、关联D、执行者2.用例之间的关系主要有（BCD）A、聚合B、继承C、扩展D、包含3.在采用用例模型捕获需求时，需要执行如下（ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4.在识别用例时，以下（ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5.在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7.基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8.如果用例B是用例A的某项子功能，并且建模者确切地知道在A所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9.如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10.如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11.在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12.在用例图中，执行者之间的关系只有（B）一种A、包含B、继承C、扩展D、实现【静态图】1.对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2.在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subytem》}D、系统{《ytem》}3.两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。

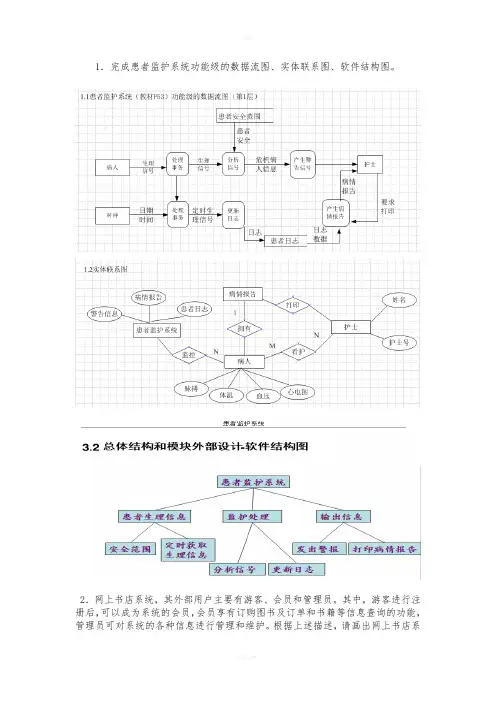

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

3.输入三个正整数作为边长，判断该三条边构成的三角形是等边、等腰还是一般三角形。

使用流程图、PAD图4、什么是判定/条件覆盖？为以下程序流程图设计判定/条件覆盖测试用例并标明程序执行路径。

判定/条件覆盖——它是指设计足够的测试用例，即满足条件覆盖又满足判定覆盖。

测试用例：x=2，y=0，z=3（覆盖x>1，y=0，x=2，z>1，通过路径abcde）；x=1，y=1，z=1（覆盖x≤1，y≠0，x≠2，z≤1，通过路径ace）。

5、根据下列条件使用等价类划分法设计测试用例。

(书P118 例)某一8位微机，其八进制常数定义为：以零开头的数是八进制整数，其值的范围是-177～177，如05，0127，-065（1）划分等价类并编号，如下表示：（2）为合理等价类设计测试用例,表中有两个合理等价类,设计两个例子（3）为不合理等价类测试用例,至少设计一个测试用例6、将下面给出的伪码转换为N-S 图。

（8分）void root ( float root1, float root2 ) { i = 1; j = 0; while ( i <= 10 ) {输入一元二次方程的系数a, b, c; p = b*b – 4*a*c;if ( p < 0 ) 输出“方程i 无实数根”; else if ( p > 0 ) 求出根并输出; if ( p == 0 ) {求出重根并输出; j = j + 1; }i = i +1; }输出重根的方程的个数j; }7、某航空公司规定，乘客可以免费托运重量不超过30kg 的行李。

当行李重量超过30kg 时，对头等舱的国内乘客超重部分每公斤收费4元，对其他舱的国内乘客超重部分每公斤收费6元，对外国乘客超重部分每公斤收费比国内乘客多一倍，对残疾乘客超重部分每公斤收费比正常乘客少一半。

用判定树表示与上述每种条件组合相对应的计算行李费的算法。

i = 1; j = 0; while ( i <= 10 ) 输入a, b, c; 计算 p = b 2 - 4ac ; p < 0 ? 输出“方程i ”无求出根并输出 ↓p > 0 ? p == 0 ? 求出重根并输出; j = j + 1; ↓i = i + 1; 输出重根的方程个数i T T T F FF8、使用PAD图描述在数组A（1）～A（10）中找最大数的算法9、假设一家工厂的采购部每天需要一张定货报表，报表按零件编号排序，表中列出所有需要再次定货的零件。

《软件工程与UML》期末试题适用专业：考试时间 120分钟一、单项选择题（本大题共小题，每题分，共分）1. UML图不包括（D ）A. 用例图B. 类图C. 状态图D. 流程图2. 下面哪一项不是包图中的关系（D ）A .<<use>> B. <<access>> C. <<trace>> D. <<stub>>3. 在类图中，下面哪个符号表示继承关系（C ）D.A. B. C.4. 在类图中，“#”表示的可见性是（B ）A. PublicB. ProtectedC. PrivateD. Package5. 消息的组成不包括（C ）A. 接口B. 活动C. 发送者D.接收者6. 下面哪个视图属于UML语言的交互图（D ）A. 行为图B. 状态图C. 实现图D. 顺序图7. UML语言包含几大类图形（B ）A. 3B. 5C. 7D. 98. RUP中有（C ）个核心过程工作流。

A. 1B. 3C. 6D. 99. 类之间的关系不包括（D ）A. 依赖关系B. 泛化关系C. 实现关系D. 分解关系10. 在UML中，协作图的组成不包括（C ）A. 对象B. 消息C. 发送者D. 链11. 下面哪个符号代表包图（A ）A. B. C. D.12. 下列对状态图描述不正确的是（C ）A. 状态图通过建立类对象的生命周期模型来描述对象随时间变化的动态行为。

B. 状态图适用于描述状态和动作的顺序，不仅可以展现一个对象拥有的状态，还可以说明事件如何随着时间的推移来影响这些状态。

C. 状态图的主要目的是描述对象创建和撤销的过程中资源的不同状态，有利于开发人员提高开发效率。

D. 状态图描述了一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处状态对不同的事件做出反应。

13. 在UML的顺序图中，通常由左向右分层排列各个对象，正确的排列方法是（A ）A. 执行者角色控制类用户接口业务层后台数据库B. 执行者角色用户接口控制类业务层后台数据库C. 执行者角色控制类用户接口后台数据库业务层D. 执行者角色用户接口业务层控制类后台数据库14. 多对象是UML哪个视图中的概念（C ）A. 类图B. 状态图C. 协作图D. 组件图15. 构件图的组成不包括（ C ）A. 接口B. 构件C. 发送者D. 依赖关系16. 在UML 中，接口有几种表达方式（ A ）A. 2B. 4C. 6D. 8 17. 部署图的组成不包括（ C ）A. 处理器B. 设备C. 构件D. 连接18. 下面哪个UML 视图是描述一个对象的生命周期的（ B ）A. 类图B. 状态图C. 协作图D. 顺序19. 顺序图由对象、生命线、控制焦点和（ B ）组成A ．关系 B. 消息 C. 用例 D. 实体20. UML 中关联的多重度是指（ B ）A. 一个类有多个方法被另一个类调用B. 一个类的实例能够与另一个类的多少个实例相关联C. 一个类的某个方法被另一个类调用的次数D. 两个类所具有的相同的方法和属性21. “软件危机”是指（ C ）A. 计算机病毒的出现B .利用计算机进行经济犯罪活动24.采用UML 进行软件建模的过程中，类图是系统的一种静态视图，用( B )可明确表示两类事物之间存在的整体/部分形式的关联关系。

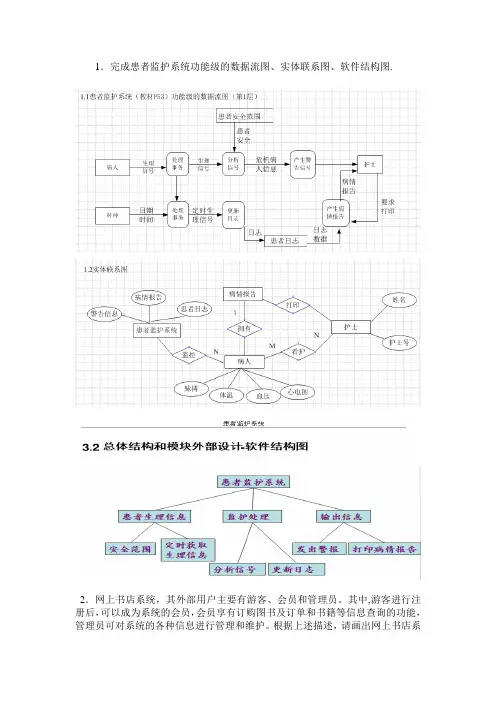

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图.2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中,游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的:①基本系统模型（第0层)；②功能级的数据流图（第1层)；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图.2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种.硬座车厢在所有车厢的前面部分,软卧车厢在所有车厢的后面部分.此外，在硬卧车厢和软卧车厢之间还有一节餐车.1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升;如果投入5角硬币,放水2.5升；如果选择1元，投入2个伍角的硬币,也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯.收到的硬币由收银员定时回收。

试画出该系统的用例图。

2。

某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作,查询班级名册等情况。

财务人员:进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20,在11—2 月收取取暖费20,每个学期的开学初（3 月、9 月）收取书本费（不定）.住宿费分三种情况:双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

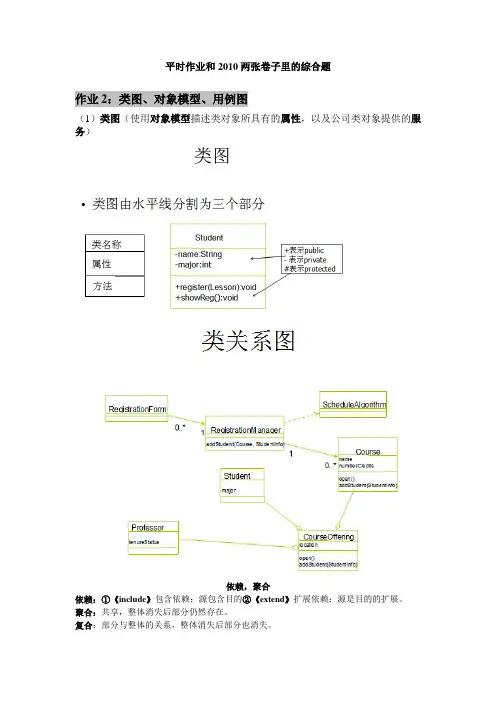

平时作业和2010两张卷子里的综合题作业2：类图、对象模型、用例图（1）类图（使用对象模型描述类对象所具有的属性，以及公司类对象提供的服务）依赖，聚合依赖：①《include》包含依赖：源包含目的②《extend》扩展依赖：源是目的的扩展。

聚合：共享，整体消失后部分仍然存在。

复合：部分与整体的关系，整体消失后部分也消失。

关联，复合关联、继承（泛化）关联、依赖（2）对象图书p81①对象名：类名②属性=属性值③对象间的链可以使类之间关联的实例（3）对象模型对象模型的描述工具：对象图。

0，1：表示有0个或1个。

1+：表示多个不写：表示有且仅有一个。

（4）用例图（参与者，用例,调用关系）画图步骤：(a)(b)(c)(d)作业3：Jackson系统方法（用jackson图可以表示数据结构、程序结构）参考：jackson作业试用Jackson方法编写一程序，要求能依次完成下列工作：——统计起始卡以前的卡片张数，存入A；——打印起始卡的内容；——统计起始卡以后出现的K1卡和K3卡总批数，存入B；——统计起始卡以后出现的K1卡的张数，存入C；——统计起始卡以后出现的K3卡的批数，存入D；——打印终了卡的内容；——打印A，B，C，D 4个统计值。

第一步：画出数据结构图第二步：画程序结构图（基于数据结构图画）第三步：写出程序的过程性表示（伪码）打开卡片文件;读卡片;A:=0;处理前置部分iteruntil出现K1卡;处理非K1卡seqA:=A+1读卡片;处理非K1卡end;处理前置部分end;打印起始卡;B:=0;C:=0;D:=0;读卡片;处理批部分iteruntil出现K2卡;处理批seq统计总批数; {B:=B+1}处理批类select是K1卡处理K1批iterwhile出现K1卡;处理K1卡seqC:=C+1;读卡片;处理K1卡end;处理K1批end;处理批类or是K3卡处理K3批seq;D:=D+1;处理批体iterwhile出现K3卡;读卡片;处理批体end;处理K3批end;处理批类end;处理批end;处理批部分end;打印终止卡;打印A,B,C,D;关闭卡片文件;卡片分析程序end；作业4：画出数据流图（DFD）。

Lab Practice 1一、1.Objective: create a use case diagram for a part of a library system we will develop.2.Main functions (operations) of the library system: lending and returning items (books,journals, magazines, etc), making reservations, and searching for items.3.The actors in the library system are:a)Borrowerb)Librarian4.The use cases for this part of the library system are:a)Lend Itemb)Return Itemc)Make Reservationd)Remove Reservatione)Search Library5.The use case diagram must model the following relationships between these actorsand use cases:1. When items are being lent or returned, the borrower must interact with thelibrarian and NOT directly with the system.2. The librarian can also reserve books/journals and cancel reservations on behalf of theborrower.3. Librarians can search for items/titles in the library.4. If a borrower has a reservation on an item, then this reservation is removed whenthe item is lent to them.5. A borrower can interact directly with the system to search the library, and to makeand cancel reservations.一、1、目标：创建一个使用案例图，用于库系统的一部分，我们将开发。

软件工程形考作业2题目1：面向对象设计强调定义（软件对象），并且使它们相互协作来满足用户需求。

题目2：（用例图）是从用户的观点描述系统功能，它由一组用例、参与者以及它们之间关系所组成。

题目3：（用例视图）用于描述系统的功能集。

题目4：UML 语言支持的建模方式不包括有（模块化建模）。

题目5：UML 中，包图是一种（分组机制）。

题目6：UML是一种（建模工具）。

题目7：UML是一种（交互式建模）语言。

题目8：类的属性结构要坚持简单的原则，尽可能不使用复杂的（数据结构）。

题目9：继承耦合是（控制类与界面类）之间的一种关联形式，设计时应该适当使用这种耦合。

题目10：包含关系用于构造多个用例（共性的部分）。

题目11：从本质上说，面向对象是“先”确定动作的（主体）“后”执行（动作）。

题目12：对象模型描述现实世界中实体的对象以及它们之间的关系，表示目标系统的静态数据结构。

在面向对象方法中，由（类图）实现。

题目13：功能模型用于表达系统的需求，为软件的进一步分析和设计打下基础。

在面向对象方法中，由（用例图和场景描述）实现。

题目14：对象实现了数据和操作的结合，使数据和操作（封装）于对象的统一体中。

题目15：（继承）是一般化类与特殊化类之间的一种关联形式，设计时应该适当使用这种耦合。

题目16：表示对象相互行为的模型是（动态模型）模型。

题目17：定义类的属性类型时尽量使用已有类型，太多自定义类型会降低系统的（可维护性）指标。

题目18：反映收发消息的对象的组织结构，用于描述系统的行为是如何有系统的成分协作实现的是（合作图）。

题目19：确定角色是（用例模型）的任务。

题目20：如果说用例F被用例T扩展，意思是（F是一个一般用例，T是一个特殊用例）。

题目21：软件需求分析产生两个重要文档，一个是软件需求规格说明书，另一个是（概要设计说明书）。

题目22：下面建立功能模型的步骤哪个顺序是正确的（确定角色/确定用例/确定用力模型）。

四、用例模型及用例图：
4.1 用户需求
1、非注册用户查看搜索商品，进行注册。

2、注册用户查看搜索商品，下订单，查看修改订单。

对个人资料进行修改。

3、管理员查看、修改商品信息，查看订单，对订单进行处理，管理用户信息，对网站维护。

4.2 执行者
非注册用户
注册用户
管理员
执行者“非注册用户”：搜索浏览商品信息，进行注册。

执行者“注册用户”：注册用户查看搜索商品，下订单，查看修改订单。

对个人资料进行修改。

执行者“管理员”：管理员查看、修改商品信息，查看订单，对订单进行处理，管理用户信息，对网站维护。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图。

2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中，游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的：①基本系统模型（第0层）；②功能级的数据流图（第1层）；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图。

2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种。

硬座车厢在所有车厢的前面部分，软卧车厢在所有车厢的后面部分。

此外，在硬卧车厢和软卧车厢之间还有一节餐车。

1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升；如果投入5角硬币，放水2.5升；如果选择1元，投入2个伍角的硬币，也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯。

收到的硬币由收银员定时回收。

试画出该系统的用例图。

2.某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作，查询班级名册等情况。

财务人员：进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20，在11-2 月收取取暖费20，每个学期的开学初（3 月、9 月）收取书本费（不定）。

住宿费分三种情况：双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。

药品管理系统1.简要这次是C#考试答辩程序改写有不足望老师见谅:经过市场调研，初步了解到药品销售管理系统在现实生活中的应用，现行的医药管理系统在现实中的应用主要是药品的收费管理和药品销售的账目管理，药品的库房管理（药品的进库，药品的出库）其中，最常用的是，销售管理和库房管理。

此系统操作性相对简单，只要对电脑有一定操作基础的人员都可以使用，系统对用户的提示性较好，可以提醒和引导用户对系统的操作。

本课题通过对现行医药管理信息系统的组织结构，业务流程，数据库等进行研究，分析系统的实际运行情况，并提出新的逻辑设计方案，以此来完善改进现有的系统，这对于医药企业提高经营管理具有一定的积极意义。

2.简要说明本用例是一个医药超市管理系统，只有管理员和销售员有管理权限，其中管理员和销售员可以对自己的密码进行修改。

用用自己的管理账号对医药进行管理，进货销售等等。

3需求3.1医药销售管理系统需求分析以往到药店购买药品的时候，销售人员都要手写单据和人工结账，而且每天都要统计当日的销售额，月末要统计一个月的销售额，所以要管理大量的单据，而且在统计的时候需要大量的时间，并且是人工操作，比较容易出错。

医药管理系统的出现，使得这一切变得简单起来。

以往需要算一个小时的账目现在只需点一下鼠标就可以得到，而且得到的结果还是精确的，不用担心有错误，用电脑代替人脑计算，为使用者节省了大量时间。

另外消费者也得到了便利，因为键盘录入取代了手写的单据增加了效率，在我们购买药品的时候也就方便了起来。

信息管理系统的出现，改变了企业的管理模式，药品销售管理系统则改变了医药行业的管理模式。

在当今医药行业，一套好的销售管理系统成为众多企业的得力助手。

3.2 医药销售管理系统数据库医药销售管理系统是基于网络应用，根据医药销售系统的长期开发研究经验和各医药公司现实中存在的实际业务情况，完全采取面向对象的系统开发方法，进行严格设计而成的专业医药销售管理软件。

1.某旅馆的电话服务如下：可以拨分机号和外线号码。

分机号是从7201至7299。

外线号码先拨9，然后是市话号码或长话号码。

长话号码是以区号和市话号码组成。

区号是从100到300中任意的数字串。

市话号码是以局号和分局号组成。

局号可以是455,466,888,552中任意一个号码。

分局号是任意长度为4的数字串。

要求：写出在数据字典中，电话号码的数据流条目的定义即组成。

电话号码=[分机号|外线号码]分机号=7201 (7299)外线号码=9+[市话号码|长话号码]长话号码=区号+市话号码区号=100 (300)市话号码=局号+分局号局号=［455|466|888|552］分局号=4{数字}4数字＝［0|1|2|3|4|5|6|7|8|9］2.为以下程序流程图分别设计语句覆盖和判定覆盖测试用例，并标明程序执行路径。

（1）语句覆盖测试用例令x=2，y=0，z=4作为测试数据，程序执行路径为abcde。

（2）判定覆盖可以设计如下两组数据以满足判定覆盖：x=3，y=0，z=1（1分）（通过路径abce）；x=2，y=1，z=2（1分）（通过路径acde）。

或者x=2，y=1，z=1；覆盖路径acdex=1，y=1，z=1；覆盖路径acex=3，y=0，z=1；覆盖路径abce（注意：本题也还可以有其他答案）3.请用判定表画出以下问题的行为逻辑。

人们往往根据天气情况决定出门时的行装。

天气可能下雨，也可能不下雨；下雨或不下雨天气可能变冷，也可能不变冷。

如果天气要下雨，出门时带上雨伞；如果天气变冷，出门时要穿上大衣。

4.对下列子程序进行调试：procedure example(y,z: real; var x: real)beginif (y>1) and (z=0) then x:=x/y;if (y=2) or (x>l) then x:=x+l;end.该子程序接受x, y, z的值，并将计算结果x的值返回给调用程序。
