HC 轧机的发展与应用
- 格式:doc
- 大小:26.00 KB
- 文档页数:7

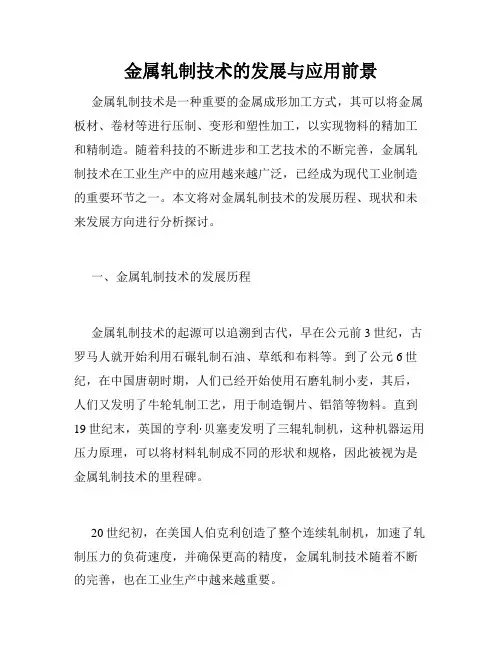

金属轧制技术的发展与应用前景金属轧制技术是一种重要的金属成形加工方式,其可以将金属板材、卷材等进行压制、变形和塑性加工,以实现物料的精加工和精制造。
随着科技的不断进步和工艺技术的不断完善,金属轧制技术在工业生产中的应用越来越广泛,已经成为现代工业制造的重要环节之一。
本文将对金属轧制技术的发展历程、现状和未来发展方向进行分析探讨。
一、金属轧制技术的发展历程金属轧制技术的起源可以追溯到古代,早在公元前3世纪,古罗马人就开始利用石碾轧制石油、草纸和布料等。
到了公元6世纪,在中国唐朝时期,人们已经开始使用石磨轧制小麦,其后,人们又发明了牛轮轧制工艺,用于制造铜片、铝箔等物料。
直到19世纪末,英国的亨利·贝塞麦发明了三辊轧制机,这种机器运用压力原理,可以将材料轧制成不同的形状和规格,因此被视为是金属轧制技术的里程碑。
20世纪初,在美国人伯克利创造了整个连续轧制机,加速了轧制压力的负荷速度,并确保更高的精度,金属轧制技术随着不断的完善,也在工业生产中越来越重要。
随着电子技术的迅速发展,特别是计算机和通信技术的进步,人们有了更精密、更智能、更高效的生产自动化设备,这用于为金属轧制技术带来了新的革命性发展。
目前,金属轧制技术采用高质量、高效率和高灵敏度的连续轧制机,可以生产更复杂、更高质量的成品。
二、金属轧制技术现状金属轧制技术在全球的市场需求和产业应用方面都得到了迅速增长。
近年来,随着工程、航空、航天、汽车和建筑行业的不断扩展,金属材料的应用也已经广泛普及。
轻巧、高强度、高温、高压和耐腐蚀是大多数金属轧制产品的重要特征,同时此类产品也要求具有高度的精度、稳定性和可操作性。
金属轧制技术的应用已经覆盖了许多领域,其中重要的包括:1.机械加工行业——例如汽车、电子、通讯和计算机制造厂等。
2.航空和航天工业——例如制造飞机、发动机、航天器、卫星等。
3.建筑和结构行业——例如管道、钢框架、建筑材料和结构构件等。
hc轧机的工作原理宝子们!今天咱们来唠唠HC轧机的工作原理呀。
你可以把HC轧机想象成一个超级厉害的“钢铁魔术师”。
它的核心部分就像是一个精心设计的舞台,轧辊在这个舞台上尽情地表演。
HC轧机有一个很特别的地方,就是它的中间辊可以轴向移动。
这就好比舞台上的演员可以灵活走位一样。
中间辊的这种轴向移动能力,就像是给轧机注入了一种特殊的魔力。
当中间辊移动的时候,它能够改变轧辊之间的接触应力分布。
这就像是魔术师在改变魔法阵的布局一样神奇。
比如说,在轧制薄板的时候,如果没有这种特殊的中间辊移动,可能就会出现板形不好的情况,就像一个原本应该平整的煎饼,结果坑坑洼洼的。
但是有了中间辊的轴向移动,就能够让薄板在轧制过程中受到更均匀的压力,从而变得超级平整,就像精心熨烫过的高档衬衫一样。
再来说说轧辊的工作状态。
轧辊就像是一双超级有力的大手,把钢带紧紧地握住。
在HC轧机里,轧辊的转速和它们之间的间距都是经过精心调配的。
这就像是厨师做菜时精确地掌握火候和调料的用量一样。
如果轧辊的转速太快或者太慢,钢带就会像调皮的小蛇一样,要么跑得太快控制不住,要么就慢悠悠地走不动。
而轧辊之间的间距呢,也得恰到好处。
间距太大,钢带就得不到足够的挤压,就不能变成我们想要的厚度;间距太小,又可能会把钢带压坏,就像你用力过猛捏碎了一块饼干一样。
而且呀,HC轧机在工作的时候,整个系统是协同作战的。
就像一个团结的乐队,每个成员都有自己的任务,但是又要配合得完美无瑕。
从钢带进入轧机的那一刻起,各种传感器就像是敏锐的小耳朵,在时刻监测着钢带的厚度、温度、速度等各种信息。
这些信息就像是乐队的指挥棒,指挥着轧机各个部分做出相应的调整。
如果钢带的厚度有点偏差,就像唱歌走调了一样,那么轧机就会根据传感器传来的信息,迅速调整轧辊的压力或者间距,让钢带的厚度重新回到正确的轨道上。
还有哦,HC轧机的液压系统也是一个关键的角色。
它就像是一个大力士,给轧机提供强大的动力支持。
HC 轧机的发展与应用[摘要] 介绍了HC 轧机的发展及其特点;分析并阐述了六辊HC机组的使用推广情况及存在问题。
[关键词] HC轧机六辊可逆1.概述HC 六辊轧机是日本日立公司1972 年发明的新型带材轧机,它的中间辊可轴向移动,具有良好的板型控制能力,其名称HC的含义是日立中心凸度控制轧机,即可以控制轧制带材的凸度。
六辊HC 机组具有独特的板形控制能力,大压下率,适宜轧制硬薄带钢,轧制板带材优质、高效率、高成材率和操作简化、维护保养方便,节能等优点。
在世界范围内迅速发展,到1996 年世界各地共安装了413 台HC 轧机。
1982年我国开始研究HC 轧机,第 1 台于1985 年试车成功。
HC 轧机是我国目前中窄带冷轧机中精度高、板型好、见效快、具有推广应用价值的一种冷轧机。
目前国内HC的数量发展迅猛,特别是在中小企业和民营企业中得到了很好的推广。
2.HC 轧机原理目前最广泛应用的板带材轧机是四辊轧机,与二辊轧机相比,它可以用较小的工作辊径和较大的支撑辊径,减少轧辊轧制时产出的挠度。
但是当支撑辊径增加到一定程度时,并不能继续减少挠度,这是因为工作辊挠度有相当大部分是支撑辊和工作辊之间接触压扁不均造成的。
作为补偿的办法一种是工作辊采用具有原始磨削的凸度,另一种是采用工作辊液压反弯装置。
磨削凸度由于凸度是定值,不能适应轧制规程中轧制变化,以及还有热膨胀、磨损等变化因素,故适用范围很窄,缺乏足够的控制能力。
而工作辊液压反弯虽然有一定的控制能力,但终究受辊径强度等限制,弯辊力不能过大,且影响工作辊轴承寿命。
此外,对LD 值较大的工作辊,液压反弯使轧制带钢出现复合波,效果也受到限制。
分析四辊轧机工作辊的挠度,在工作辊和支撑辊的接触压扁上存在着不受欢迎的接触区,即大于轧制带材宽度的工作辊与支撑辊的接触区。
为了消除这个接触区,发明了具有中间辊可轴向抽动的六辊轧机,在轧制不同宽度的带材时,通过调整上下中间辊和工作辊的接触区域,最终减少轧辊轧制时产生的挠度。
2023年轧机行业市场分析现状轧机行业是冶金行业的重要组成部分,其主要产品为各种钢铁材料的轧制设备,包括轧机、冷轧机和热轧机等。
随着国内钢铁生产的不断增长,轧机行业市场前景广阔。
本文将对轧机行业的市场分析以及现状进行阐述。
首先,国内钢铁行业的发展为轧机行业提供了巨大的市场机遇。
随着经济的快速发展,钢铁需求持续增加,对各类钢铁材料的加工也变得越来越多样化。
轧机作为钢铁加工的重要设备,其需求量也随之增加。
据统计,中国是世界上最大的钢铁生产国,每年的钢材产量超过10亿吨,这为轧机行业的市场需求提供了强大的支撑。
其次,轧机行业的技术升级和创新为市场发展注入了新的动力。
随着科技的进步,轧机行业在设备性能、产能和自动化程度等方面不断进行改进和创新。
例如,采用先进的电控系统可以提高轧机的稳定性和生产效率,同时减少能耗和环境污染。
此外,轧机行业还不断探索新材料和新工艺的应用,以满足市场对特殊钢材和高端轧制设备的需求。
然而,目前轧机行业也存在一些问题和挑战。
首先,行业竞争激烈,市场上存在大量的中小型企业,产品同质化较为严重。
这对轧机行业的企业来说,需要加大技术研发和创新力度,通过提高产品质量和降低成本来提升市场竞争力。
其次,随着国内经济增速放缓和环保压力增加,对轧机行业的产能过剩和资源消耗也提出了新的挑战。
因此,行业需要加强与政府的合作,推动结构调整和技术升级,实现可持续发展。
在市场分析方面,轧机行业市场的规模和前景是可观的。
根据报告,中国轧机市场规模已经超过千亿元,且呈现稳定增长的趋势。
未来几年,随着国内经济的持续发展和钢铁行业的深度调整,轧机行业的市场规模将继续扩大。
同时,随着国际市场的开放和“一带一路”倡议的推进,轧机行业的出口市场也将更加广阔。
综上所述,轧机行业市场在国内外的市场需求和技术创新的推动下,呈现出良好的发展势头。
然而,行业也面临激烈的竞争和资源压力,需要加强技术创新和结构调整,实现可持续发展。
2024年型钢轧机市场发展现状引言型钢轧机是一种用于将钢材进行加工和压制的机械设备,因其在钢铁产业中的重要性而受到广泛关注。
本文将探讨型钢轧机市场的发展现状,并分析其面临的挑战和机遇。
市场概述型钢轧机市场是钢铁工业链中一个重要的环节,它在钢材的生产和加工过程中起到关键的作用。
市场需求的波动直接影响到型钢轧机的销售和发展情况。
市场规模根据最新的市场研究数据显示,全球型钢轧机市场的规模在过去几年内持续增长。
这主要得益于全球经济的发展和钢铁工业的持续扩张。
据估计,到2025年,全球型钢轧机市场的价值将超过X亿美元。
市场动态1.技术创新:随着科技的不断进步,型钢轧机不断迭代更新。
新一代型钢轧机具有更高的生产效率、更低的能耗和更稳定的运行性能,满足了市场对节能环保、高效生产的要求。
2.区域市场分析:亚太地区是全球型钢轧机市场最大的消费地区,在中国和印度等新兴市场的推动下,该地区的市场需求持续增长。
另外,北美和欧洲地区也展现出稳定的市场需求。
3.行业竞争格局:型钢轧机市场竞争激烈,主要厂商通过技术创新、产品质量和售后服务等方面展开竞争。
行业内的领先企业具有先进的生产技术和强大的研发能力,能够更好地满足市场需求。
4.市场增长预测:预计未来几年,全球型钢轧机市场将继续保持增长势头。
此外,随着国家政策对钢铁行业的支持力度增加,新建钢铁生产线和升级型钢轧机的需求将进一步推动市场发展。
市场挑战与机遇1.挑战:高成本和周期性需求是型钢轧机市场面临的主要挑战之一。
型钢轧机的制造和维护成本较高,不仅需要投入大量资金,同时还需要长周期的投资回报。
2.机遇:现代制造业和建筑业的发展为型钢轧机市场带来巨大的机遇。
随着全球工业化进程的加速和城市化的推进,对钢材的需求将不断增长,进而推动型钢轧机市场的发展。
总结型钢轧机市场在全球范围内呈现出持续增长的态势。
技术创新、区域市场需求的增长和行业竞争激烈是推动市场发展的主要因素。
尽管市场面临一些挑战,但其潜在的机遇仍然巨大。
143.什么叫HC轧机?HC轧机也叫做高性能轧辊凸度控制轧机。
在四辊轧机上,支撑辊辊身与工作辊辊身楚全长接触的,而另一边工作辊辊身仅与轧件宽度部分相接触。
工作辊与支撑辊间的受压情况和弹性压扁情况主要受带钢宽度的影响。
但是由于工作辊上、下两面的接触长度不相等,即工作辊与轧件的接触长度小于工作辊与支撑辊之间的接触长度,产生不均匀接触变形,并使工作辊产生附加弯曲,即图3-84a中指出的有害接触部分使工作辊受到悬臂弯曲力而产生附加弯曲。
如果将工作辊与支撑辊间的接触长度调整到与轧件接触长度接近,消除辊间的有害接触部分,如图3-84b所示,则工作辊由于弹性压扁分布不均匀造成的挠度将显著减小。
根据这一想法,设计出HC轧机。
图3-84一般四辊轧机和HC轧机轧辊变形情况比较HC轧机如图3-85所示。
在工作辊3和支撑辊1之间,增设了可以沿着轴线移动的中间辊2和4。
若将中间辊的辊身端部调整到与带钢边缘相对应的位置(图3-85所示的位置),这样,在非传动端,上工作辊上下两面的接触长度几乎相等,减小了压力分布的不均匀情况,弹性压扁分布较均匀,上工作辊的挠度相应减小。
在传动端,情况是相同的,只是上、下辊间的关系倒了一下。
HC轧机有下列优点:(1)增强了弯辊装置的效能。
由于工作辊的一端是悬臂的,所以用很小的弯辊力就能明显改变工作辊的挠度。
(2)扩大了辊形调整的范围。
由于中间辊位置可以移动,即使工作辊原始辊形为零(即轧辊没有凸度),配合液压弯辊也可以在较大范围内调整辊形,因此可减少备用轧辊的数量。
图3-85 HC轧机结构简图1-支撑辊;2-上中间辊;3-工作辊;4-下中闻辊;5-工作辊正弯曲液压缸(3)带钢板形稳定性好。
实践表明,当中间辊调整到某一位置时,轧制力波动和张力变化对板形的影响很小。
这样,可减小冷轧张力,也能控制良好的板形,并减少了板形控制的操作次数。
(4)可以显著提高带钢平直度,可以减小带钢边部变薄和裂边部分的宽度,减少切边损失。

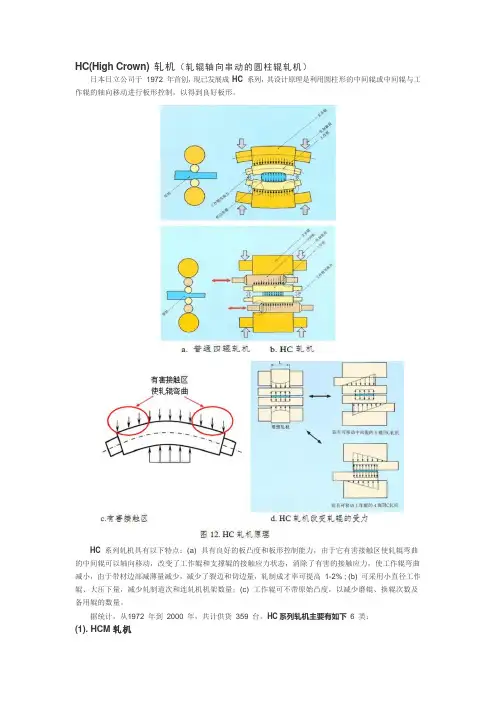

HC(High Crown) 轧机(轧辊轴向串动的圆柱辊轧机)日本日立公司于1972 年首创,现已发展成HC系列,其设计原理是利用圆柱形的中间辊或中间辊与工作辊的轴向移动进行板形控制,以得到良好板形。
HC系列轧机具有以下特点:(a) 具有良好的板凸度和板形控制能力,由于它有害接触区使轧辊弯曲的中间辊可以轴向移动,改变了工作辊和支撑辊的接触应力状态,消除了有害的接触应力,使工作辊弯曲减小,由于带材边部减薄量减少,减少了裂边和切边量,轧制成才率可提高1-2% ; (b) 可采用小直径工作辊、大压下量,减少轧制道次和连轧机机架数量;(c) 工作辊可不带原始凸度,以减少磨辊、换辊次数及备用辊的数量。
据统计,从1972 年到2000 年,共计供货359 台。
HC系列轧机主要有如下6 类:(1). HCM轧机在原四辊轧机的工作辊与支撑辊之间增加一只中间辊,中间辊可以左右轴向串动,利用工作辊的正负液压弯辊和中间辊的轴向移动来控制带钢的平直度。
常用于热轧、冷轧和平整。
(2).HCW轧机工作辊可以轴向移动的四辊轧机,利用工作辊的正负液压弯辊和工作辊的轴向移动来控制带钢的平直度。
常用于热轧厚板材。
(3). HCMW 轧机HCMW轧机工作辊和中间辊均可轴向串动,利用工作辊的正负液压弯辊和工作辊、中间辊的轴向移动来控制带钢的平直度。
常用于热轧带钢。
(4). UCM轧机HCM轧机增加中间辊弯辊装置,就成为UCM轧机。
利用工作辊、中间辊的液压弯辊和中间辊的轴向移动来控制带钢的平直度。
轧制薄板或高硬度的材料,使用小直径工作辊是有利的。
但工作辊由于直径过小而刚性降低,也会出现带钢边部减薄,难以保证板形。
因此为抑制小直径工作辊的整体弯曲,对可移动的中间辊也增设弯辊装置,这便是UC 轧机。
UC轧机根据辊径DW和辊身长度L的比值,分为三类:(a)UC-1轧机,DW/L=0.4-0.2;(a)UC-2轧机,DW/L=0.2-0.1;(a)UC-3轧机,DW/L<0.1。

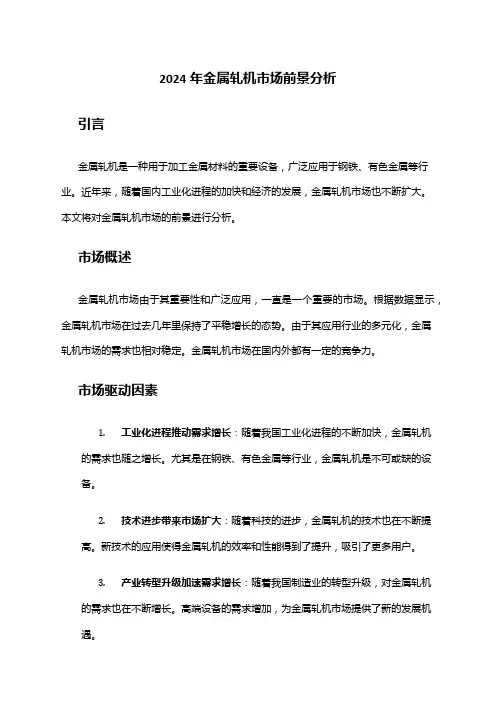

2024年金属轧机市场前景分析引言金属轧机是一种用于加工金属材料的重要设备,广泛应用于钢铁、有色金属等行业。
近年来,随着国内工业化进程的加快和经济的发展,金属轧机市场也不断扩大。
本文将对金属轧机市场的前景进行分析。
市场概述金属轧机市场由于其重要性和广泛应用,一直是一个重要的市场。
根据数据显示,金属轧机市场在过去几年里保持了平稳增长的态势。
由于其应用行业的多元化,金属轧机市场的需求也相对稳定。
金属轧机市场在国内外都有一定的竞争力。
市场驱动因素1.工业化进程推动需求增长:随着我国工业化进程的不断加快,金属轧机的需求也随之增长。
尤其是在钢铁、有色金属等行业,金属轧机是不可或缺的设备。
2.技术进步带来市场扩大:随着科技的进步,金属轧机的技术也在不断提高。
新技术的应用使得金属轧机的效率和性能得到了提升,吸引了更多用户。
3.产业转型升级加速需求增长:随着我国制造业的转型升级,对金属轧机的需求也在不断增长。
高端设备的需求增加,为金属轧机市场提供了新的发展机遇。
市场挑战1.市场竞争加剧:随着金属轧机市场的扩大,竞争也越来越激烈。
国内外企业纷纷进入市场,使得行业竞争日益激烈。
2.成本压力增大:金属轧机作为大型设备,其制造和运营成本都相对较高。
随着原材料价格、人力成本等的上升,金属轧机企业面临着较大的成本压力。
3.环保要求提高:随着环境保护意识的加强,金属轧机市场对设备环保性能的要求也越来越高。
企业需投入更多资源进行环保改造,增加了企业的运营成本。
市场发展趋势1.技术创新与升级:金属轧机市场将继续进行技术创新和升级,提高设备的性能和效率。
无人化、智能化等新技术的应用将进一步推动市场发展。
2.市场结构调整:市场竞争的加剧将促使企业进行结构调整和转型升级,推动市场向集中化、专业化方向发展。
3.节能环保成为主流:随着环保要求的提高,节能环保型金属轧机将成为市场的主流产品。
企业需加强技术研发,提高设备的节能、减排性能。
结论金属轧机市场在我国工业发展中发挥着重要的作用。
HC 轧机的发展与应用
[摘要] 介绍了 hc 轧机的发展及其特点;分析并阐述了六辊 hc 机组的使用推广情况及存在问题。
[关键词] hc轧机六辊可逆
1.概述
hc 六辊轧机是日本日立公司 1972 年发明的新型带材轧机,它的中间辊可轴向移动,具有良好的板型控制能力,其名称 hc的含义是日立中心凸度控制轧机,即可以控制轧制带材的凸度。
六辊hc 机组具有独特的板形控制能力,大压下率,适宜轧制硬薄带钢,轧制板带材优质、高效率、高成材率和操作简化、维护保养方便,节能等优点。
在世界范围内迅速发展,到 1996 年世界各地共安装了413 台hc 轧机。
1982年我国开始研究hc 轧机,第 1 台于 1985 年试车成功。
hc 轧机是我国目前中窄带冷轧机中精度高、板型好、见效快、具有推广应用价值的一种冷轧机。
目前国内 hc的数量发展迅猛,特别是在中小企业和民营企业中得到了很好的推广。
2.hc 轧机原理
目前最广泛应用的板带材轧机是四辊轧机,与二辊轧机相比,它可以用较小的工作辊径和较大的支撑辊径,减少轧辊轧制时产出的挠度。
但是当支撑辊径增加到一定程度时,并不能继续减少挠度,这是因为工作辊挠度有相当大部分是支撑辊和工作辊之间接触压
扁不均造成的。
作为补偿的办法一种是工作辊采用具有原始磨削的凸度,另一种是采用工作辊液压反弯装置。
磨削凸度由于凸度是定
值,不能适应轧制规程中轧制变化,以及还有热膨胀、磨损等变化因素,故适用范围很窄,缺乏足够的控制能力。
而工作辊液压反弯虽然有一定的控制能力,但终究受辊径强度等限制,弯辊力不能过大,且影响工作辊轴承寿命。
此外,对ld 值较大的工作辊,液压反弯使轧制带钢出现复合波,效果也受到限制。
分析四辊轧机工作辊的挠度,在工作辊和支撑辊的接触压扁上存在着不受欢迎的接触区,即大于轧制带材宽度的工作辊与支撑辊的接触区。
为了消除这个接触区,发明了具有中间辊可轴向抽动的六辊轧机,在轧制不同宽度的带材时,通过调整上下中间辊和工作辊的接触区域,最终减少轧辊轧制时产生的挠度。
3.hc 轧机的特点
与普通四辊轧机相比,hc 轧机在结构上具有如下特点:
(1)辊系采用六辊结构,且工作辊径相对较小。
(2) 采用了工作辊弯辊装置(正负弯辊)。
(3)采用了中间辊弯辊装置(正弯辊)。
(4)采用了中间辊轴向移动装置。
3.1板型控制能力
板型的控制功能主要表现在控制板型和板凸度的稳定性。
板型和板凸度的控制功能可通过调整中间辊轴向位移量以及扩大了液压反弯的效果这两点来体现。
由于 hc轧机去除了工作辊与中间辊析有害接触,使弯辊力控制板型的能力增强,这样也增大了 hc轧机控制板型的能力。
板型的稳定性是指轧制压力波动时板型变化大
小,一般四辊轧机轧制压力波动,带钢板型也波动,hc 轧机当中间辊抽动量在最佳位置时,轧机横刚度系数大,轧制压力波动时,板型没有变化。
3.2 控制带钢边部减薄的能力
在带钢边部,由于工作辊弯曲,轧辊压扁和金属的宽展等,使边部产生减薄现象,hc 轧机可以通过中间辊轴向移动减少工作辊弯曲和改变轧辊压扁状态,同时采用小工作辊径可以减少宽展,这些都可减少带钢边部减薄。
3.3 增大压下量和减少轧制道次的功能
一般来说,减小工作辊径,可以降低轧制压力和轧制力矩、增大道次压下量。
一般二辊轧机小工作辊径会使板型不易控制,故通常工作辊径为辊宽的35~50%。
hc轧机由于有优良的板型控制能力和良好的板型稳定性,故工作辊径可为辊宽的20%~25%,这样hc 轧机可增大压下量和减少轧制道次。
3.4 可以使用平辊轧制
hc 轧机的轧辊全部采用平辊,这样不需要磨各种原始辊凸度,轧辊备品数量可以减少,重磨的损耗也减少,使总辊耗不增加而还有降低。
3.5 节能效果显著
(1)轧制功率降低,由于使用小辊径与同类四辊轧机相比,轧制电耗降低 10%以上;
(2)对较薄轧件可去除中间退火工序,轧制轧件厚度小于 0.5mm
时,四辊轧机轧制压力大,边裂,要在 0.5mm 左右退火一次,但采用 hc 轧机由于压下量大、板型好,抑制了裂边,不需中间退火,一轧程轧至0.5 mm 以下。
4.单机可逆hc 轧机存在的问题
hc 轧机作为单机可逆轧时,由于投资少、见效快,在国内很多冷轧厂得到应用。
但单机可逆轧机有一个先天缺陷是所有轧制道次都在同一轧机轧制,也就是说从来料到成品卷要经过多道次反复轧制,频繁的改变轧制速度和轧制方向,对机组的关键部件提出了更高的质量要求。
这势必影响轧机产量,同时增加工人劳动强度。
4.1 工作辊的磨损
由于是单机可逆轧制,粗轧和精轧都由同一对工作辊完成,加速了轧辊的老化,对于表面光洁度要求较高的产品需要频繁更换工作辊以满足质量要求。
4.2 中间辊轴向移动的有关问题
hc 轧机结构上的主要特点是中间辊轴向移动装置,由于中间辊轴向移动辊肩部分应力大,这样会造成工作辊辊面刻伤和中间辊辊肩部分剥落。
为了解决此问题一是降低中间辊硬度,另外是中间辊辊肩部采用圆角半径500~1500mm,这样既减少应力集中,又不影响板型控制能力。
但是中间辊正常使用时由于定期磨削,轧辊肩部圆角半径是越来越小,多数厂家没有能力二次加工圆角。
张钢hc 轧机中间辊抽动量
s = (650-b)2 - a
式中 b——轧件宽度; a——系数,a=-20~+20mm。
式中没有给出 a 的具体选择,实际生产中,在轧制较宽规格时(b 大于400mm),a 选择0~+20mm轧制较稳定,板型良好。
在轧制窄规格时(b<400mm)a 选择-20~0mm 较合适。
4.3 前后卷取机的换档机构
hc 轧机前后卷取机齿轮箱设高速档、低速档。
轧制时厚度大于1mm 使用低速档,此时张力为大张,轧速为0~1.7ms;厚度小于1mm 时,使用高速档,此时张力为小张,轧速为0~3.4ms。
由于设置高低速档,轧机和卷取机需要频繁进行人工换档,在换挡过程中内齿圈和齿轮之间容易产生冲击,在工作过程中齿圈和齿轮啮合不够充分,影响齿轮寿命和生产效率,也给工人带来不安全因素,同时也增加了设备故障点,对于单机可逆轧机速度和张力的控制可考虑通过电气控制来解决,不用设置档位。
5.我厂为某民营钢厂设计生产的hc 可逆冷轧机组的主要特点及工艺性能参数
本套可逆六辊轧机的总体技术是以高性能工控机、可编程序控制器(plc )及全数字直流传动控制系统为核心,用最新全数字系统构成全分布式网络化的、具有当代先进水平的现代化控制系统。
5.1.1全液压压下,厚度自动控制。
5.1.2工作辊正、负弯辊和中间辊正弯辊板形调节、中间辊横移设定与轧辊分段冷却相配合,以得到更好的板形。
5.1.3开卷cpc自动对中。
5.1.4工作辊、中间辊快速换辊,工作辊轴头准确停车。
5.1.5卷取机准确停车,圈数记忆,带尾自动减速停车。
5.1.6轧制速度、张力自动控制,电脑显示。
7.轧线标高调整为液压缸驱动斜楔式调整。
轧机轴承油气润滑。
5.1.8故障自诊断、报警,断带自动保护。
5.1.9皮带助卷器助卷。
此六辊轧机作为单机可逆轧机使用,主要工艺、性能参数如下:
(1)原料规格(2.3~4.0)mm ×(900~1250)mm,最大卷重28t。
(2)产品规格(0.18~1.0)mm×(900~1250)mm。
(3)产品钢种普通碳素钢、低合金钢等。
(4)轧机主要参数:最大轧制力 18000kn;轧制速度0~486~1000m/min;工作辊弯辊力0~375/280kn;中间辊单边弯辊力0~450kn;中间辊抽动距离±200mm。
6.结束语
hc 轧机应用于带钢上最突出的特点是良好的板型控制能力,这主要表现在板型和板凸度控制,包括边部减薄和局部高点控制能力,从全面提高板型质量来评价,以中间辊轴向移动的方法为最佳。
国产的大型六辊轧机已成功的广泛应用于工业生产,而且主要的技术水平和功能已达到国外同类设备水平。
hc六辊可逆冷轧机组在我国特别是在中小企业和民营企业中得到了很好的推广,为企业创造了可观的经济效益。
