双折射原理
双折射原理是指当光线射入具有非正交晶轴的晶体时,将会发生折射现象。
在晶体内部,光线将会分裂为两束光线,传播方向不同,并且具有不同的折射率。
这种现象称为双折射。
双折射是由晶体的非均匀性引起的,晶体的非正交晶轴导致它的结构不均匀,从而导致光线以不同的速度在不同的方向上传播。
根据双折射原理,光线在进入晶体时会被分成两束光线,分别称为普通光和非普通光。
普通光是垂直于晶体轴的光线,它的传播速度和折射率与在无折射时相同。
非普通光是平行于晶体轴的光线,它的传播速度和折射率与普通光不同。
因此,当光线通过晶体时,它们的传播方向和速度会发生改变。
双折射原理在实际应用中有着广泛的应用。
例如,在光学仪器如显微镜和光学仪表中,双折射原理被用于制造偏光器件,如偏光片和偏光棱镜。
通过利用晶体的双折射性质,可以选择性地分离和控制光线的偏振状态。
此外,双折射原理在材料科学和工程领域也有很多应用。
例如,在材料的应力分析中,通过观察材料中光线的双折射现象,可以判断材料内部的应力分布情况。
双折射原理在光纤通信领域也有应用,例如制造偏光保护器和光纤光栅等。
总之,双折射原理是光学领域的重要原理之一,它描述了光线在晶体中发生双折射现象的规律。
这个原理的应用涉及到光学仪器、材料科学和工程等领域,对于理解和应用光学现象具有重要的意义。
双折射原理及应用双折射(birefringence )是光束入射到各向异性的晶体,分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后,可以观察到有两束折射光,这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光,通常用o表示,简称o光;另一束折射光不遵守普通的折射定律这束光通常称为非常光,用e表示,简称e光。
晶体内存在着一个特殊方向,光沿这个方向传播时不产生双折射,即o光和e光重合,在该方向o光和e光的折射率相等,光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线,而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面,e光的光振动在e光的主平面内。
如何解释双折射呢?惠更斯有这样的解释。
1寻常光(o光)和非常光(e光)一束光线进入方解石晶体(碳酸钙的天然晶体)后,分裂成两束光能,它们沿不同方向折射,这现象称为双折射,这是由晶体的各向异性造成的。
除立方系晶体(例如岩盐)外,光线进入一般晶体时,都将产生双折射现象。
显然,晶体愈厚,射出的光束分得愈开。
当改变入射角i时,o光恒遵守通常的折射定律,e光不符合折射定律。
2.光轴及主平面。
改变入射光的方向时,我们将发现,在方解石这类晶体内部有一确定的方向,光沿这个方向传播时,寻常光和非常光不再分开,不产生双折现象,这一方向称为晶体的光轴。
天然的方解石晶体,是六面棱体,有八个顶点,其中有两个特殊的顶点A和D,相交于A D两点的棱边之间的夹角,各为102°的钝角.它的光轴方向可以这样来确定,从三个钝角相会合的任一顶点(A或D)引出一条直线,使它和晶体各邻边成等角,这一直线便是光轴方向。
当然,在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的,称为单轴晶体(例如方解石、石英等)。
有些晶体具有两个光轴方向,称为双轴晶体(例如云母、硫磺等)。
双折射原理及应用双折射(birefringence)是光束入射到各向异性的晶体,分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后,可以观察到有两束折射光,这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光,通常用o表示,简称o光;另一束折射光不遵守普通的折射定律这束光通常称为非常光,用e表示,简称e光。
晶体内存在着一个特殊方向,光沿这个方向传播时不产生双折射,即o光和e光重合,在该方向o光和e光的折射率相等,光的传播速度相等。
这个特殊的方向称为晶体的光轴.光轴”不是指一条直线,而是强调其“方向"。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面,e光的光振动在e光的主平面内。
如何解释双折射呢?惠更斯有这样的解释。
1.寻常光(o光)和非常光(e光)一束光线进入方解石晶体(碳酸钙的天然晶体)后,分裂成两束光能,它们沿不同方向折射,这现象称为双折射,这是由晶体的各向异性造成的。
除立方系晶体(例如岩盐)外,光线进入一般晶体时,都将产生双折射现象。
显然,晶体愈厚,射出的光束分得愈开.当改变入射角i时,o光恒遵守通常的折射定律,e光不符合折射定律。
2.光轴及主平面。
改变入射光的方向时,我们将发现,在方解石这类晶体内部有一确定的方向,光沿这个方向传播时,寻常光和非常光不再分开,不产生双折现象,这一方向称为晶体的光轴。
天然的方解石晶体,是六面棱体,有八个顶点,其中有两个特殊的顶点A和D,相交于A、D两点的棱边之间的夹角,各为102°的钝角.它的光轴方向可以这样来确定,从三个钝角相会合的任一顶点(A或D)引出一条直线,使它和晶体各邻边成等角,这一直线便是光轴方向.当然,在晶体内任何一条与上述光轴方向平行的直线都是光轴.晶体中仅具有一个光轴方向的,称为单轴晶体(例如方解石、石英等)。
光的偏振与双折射现象光是一种电磁波,可以表现出多种性质,其中偏振和双折射现象是光学中的重要现象。
本文将介绍光的偏振和双折射现象的原理与应用。
一、偏振现象偏振是指光波传播过程中,光的振动方向发生了限制或者变化的现象。
光的偏振可以通过偏光片来实现。
偏光片是一种特殊的光学材料,可以选择性地传递特定方向上的光振动,而将其他方向上的振动滤除掉。
常见的偏光片有偏振片和偏振镜。
偏振现象的应用十分广泛。
在摄影领域,使用偏振镜可以有效地减少光的反射,增强色彩鲜艳度和对比度。
在液晶显示领域,液晶屏通过对光进行偏振来实现显示效果。
此外,偏振现象也在光通信、材料研究和光学器件制造等领域得到广泛应用。
二、双折射现象双折射现象是指光在某些特定材料中传播时,分裂成两个独立的光线的现象。
这是由于这些材料的晶体结构对于光波的传播方向有特殊的影响。
双折射现象也称为光的双折射或者倍频效应。
双折射现象最早被发现于石英晶体。
当光通过石英晶体时,会分裂成一个普通光线和一个额外光线,它们分别遵循普通折射定律和额外折射定律。
这两条光线有不同的折射率和传播速度,因此会呈现出不同的传播路径和相位差。
这种现象可以被用来制造光学器件,如偏光棱镜和波片。
双折射现象在光学领域具有重要应用。
例如,在显微镜中,使用偏光器和波片可以增强对样品内部结构的观察。
在激光技术中,偏折光的双折射可以用来改变激光的传输特性和调节光强。
总结光的偏振和双折射现象是光学中的重要现象。
它们不仅有基础研究意义,而且在光学器件和技术应用中起到重要作用。
深入了解和掌握光的偏振和双折射现象,将有助于我们更好地理解光的本质和应用。
双折射原理及应用双折射(birefringence)是光束入射到各向异性的晶体,分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后,可以观察到有两束折射光,这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光,通常用o表示,简称o光;另一束折射光不遵守普通的折射定律这束光通常称为非常光,用e表示,简称e光。
晶体内存在着一个特殊方向,光沿这个方向传播时不产生双折射,即o光和e光重合,在该方向o光和e光的折射率相等,光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线,而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面,e光的光振动在e光的主平面内。
如何解释双折射呢?惠更斯有这样的解释。
1.寻常光(o光)和非常光(e光)一束光线进入方解石晶体(碳酸钙的天然晶体)后,分裂成两束光能,它们沿不同方向折射,这现象称为双折射,这是由晶体的各向异性造成的。
除立方系晶体(例如岩盐)外,光线进入一般晶体时,都将产生双折射现象。
显然,晶体愈厚,射出的光束分得愈开。
当改变入射角i时,o光恒遵守通常的折射定律,e光不符合折射定律。
2.光轴及主平面。
改变入射光的方向时,我们将发现,在方解石这类晶体内部有一确定的方向,光沿这个方向传播时,寻常光和非常光不再分开,不产生双折现象,这一方向称为晶体的光轴。
天然的方解石晶体,是六面棱体,有八个顶点,其中有两个特殊的顶点A和D,相交于A、D两点的棱边之间的夹角,各为102°的钝角.它的光轴方向可以这样来确定,从三个钝角相会合的任一顶点(A或D)引出一条直线,使它和晶体各邻边成等角,这一直线便是光轴方向。
当然,在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的,称为单轴晶体(例如方解石、石英等)。
有些晶体具有两个光轴方向,称为双轴晶体(例如云母、硫磺等)。

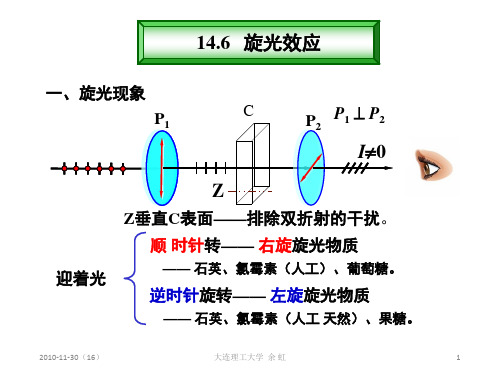

实验二十二旋光现象和旋光仪A. 光的偏振现象【实验目的】1.观察光的偏振现象;2.了解产生和检验偏振光的方法及元件.【实验器具】偏振片、钠光灯.【实验原理】光波是横波, 产生感光作用和生理作用的是光波中电矢量E,通常光源发出许多列光波,它们的振动方向可以分布在一切可能的方位,其电矢量在垂直于光波的传播方向上既有时间分布的均匀性,又有空间分布的均匀性,也就是说在各个取向上电矢量的瞬间平均值是相等的,这种光就称作自然光.当一束自然光入射到各向异性的晶体上的时候,就会发现一束入射光线折射后分成两束,这种现象称为双折射,遵从折射定律的那束光称为寻常光(O光),另一束称为非寻常光(e光).有些晶体,不仅能产生双折射,而且对寻常光和非寻常光具有不同的吸收本领(选择吸收),这种特性称为二向色性,偏振片就是利用这种特性把O光吸收使e光通过,从而产生偏振光的.o 光被偏振片吸收,所以可以看出通过偏振片的光(e光),它的强度I随θ角变化,当θ等于90°e=0,出现消光现象,当θ=0°或180°时,透射光强最大.时,Ie【实验内容】用偏振片观察通常的灯光或太阳光偏振现象.B.旋光仪的使用【实验目的】观察旋光现象和学习一种测量旋光的仪器.【实验器具】园盘旋光仪、钠光灯、糖溶液.【实验原理】如果在两个正交的偏振片(主截面互相垂直)之间放置一个盛有糖溶液的容器,并以单色光照射,那么在偏振片背后会看到明亮的视场,但只要把检偏器向左或向右旋转一定的角度,又会使这明亮的视场消失.上述事实说明糖溶液具有使偏振面旋转的本领,这种现象称为“偏振面的旋转”或“旋光现象”.已知许多物质具有这样的本领,它们称为“旋光物质”,如石英晶体以及糖、酒石酸溶液都是旋光性较强的物质.当观察者迎着光线观察时,振动面顺时针方向旋转的物质称为右旋物质,振动面反时针方向旋转的物质称为左旋物质.对液体来说,旋转角φ与厚度成正比,与液体的浓度成正比,且和光的波长与溶液的温度有关,即φ=αCL(λ、t)143式中L是光所透过的溶液的厚度,C是溶液的浓度,α则是一个常数,称为该物质的旋光率,旋光率与光波波长和温度有关.用两个正交的偏振片来测旋转角是不够准确的,因为人的眼睛不能精确判断视场完全黑暗的位置.但人的眼睛却能准确地判断视场中几部分亮度是否相同,用判断亮度是否相等来测量偏振面的旋转角度,精确度最高可达0.01°,本实验仪器是通过判断三分视场亮度是否一致来测定偏振面的旋转角度.【实验步骤】1、校正零点.2、测偏振面旋转角度φ1 .由此即得到糖溶液使振动面转过的角度φ1-φ.3、将另一装有未知浓度的糖溶液H管(管的长度已知)按上例方法测振动面的旋转角φ2-φ0.4、计算.从所得的结果计算糖的旋光率及未知浓度糖溶液的浓度大小,溶液的厚度L习惯上用分米,C是100毫升溶液所含溶质的克数.【注意事项】把H管有凸出部分的那端放在上,使气泡停留在里边.【作业】思考题全做。
