九年级物理《欧姆定律》经典实验题汇总.doc

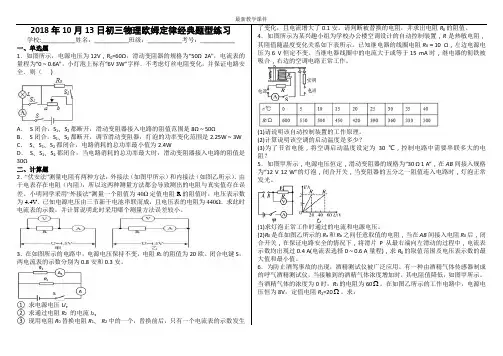

《欧姆定律》典型题汇总(附答案)一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图26伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围R 1SR 2 P V A图2SR 2R 1A1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改的电流，但必须保证电流表不超过其量程，问：变通过R1的阻值是多大？（1）R1（2）R接入电路的阻值最小不能小于多少？2取最小值时，电压表的读数是多大？（3）R22、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

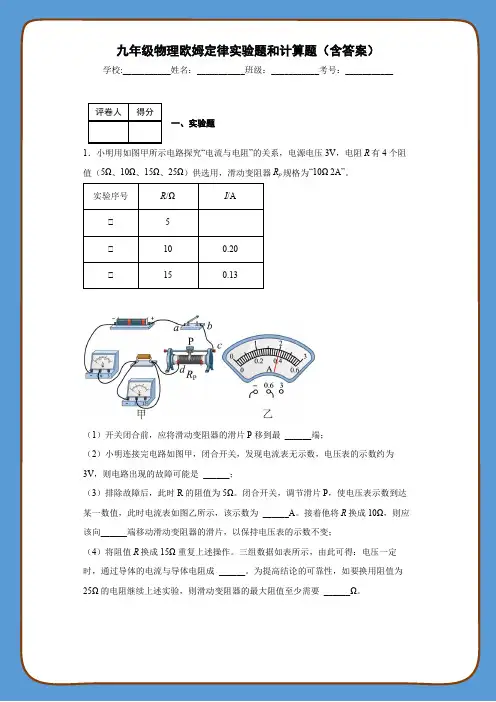

九年级物理欧姆定律实验题和计算题（含答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、实验题1．小明用如图甲所示电路探究“电流与电阻”的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器R p规格为“10Ω 2A”。

实验序号R/ΩI/A①5①100.20①150.13（1）开关闭合前，应将滑动变阻器的滑片P移到最______端；（2）小明连接完电路如图甲，闭合开关，发现电流表无示数，电压表的示数约为3V，则电路出现的故障可能是______；（3）排除故障后，此时R的阻值为5Ω。

闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表如图乙所示，该示数为______A。

接着他将R换成10Ω，则应该向______端移动滑动变阻器的滑片，以保持电压表的示数不变；（4）将阻值R换成15Ω重复上述操作。

三组数据如表所示，由此可得：电压一定时，通过导体的电流与导体电阻成______。

为提高结论的可靠性，如要换用阻值为25Ω的电阻继续上述实验，则滑动变阻器的最大阻值至少需要______Ω。

2．在“探究电流与电阻的关系”实验中：（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线________；（2）连接电路时，开关应处于________状态，闭合开关前滑动变阻器滑片应移动到________处；（3）滑动变阻器在该实验中的作用除了保护电路之外，还有________的作用；（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片至适当位置，此时电流表示数如图乙所示，则电流表示数为________A。

将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动，来保证电压表的示数为________V。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

九年级欧姆定律章节考点题型汇总类型一：欧姆定律的实验探究我们进行过“科学探究欧姆定律”的实验，（l）请在右边方框画出该实验的电路图．（2）①由于电路图中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了＿＿＿＿＿＿＿法。

②如图是某实验小组深究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是＿＿图；表示电阻不变时，电流随电压变化的图像是＿＿图。

（选填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿。

（4）实验的结论是：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿类型二：欧姆定律的理解由欧姆定律公式，对同一段电路，则下列说法中正确的是（）A、R与U成正比B、当U为0时，R为零C、U与I成正比D、以上说法都不对类型三：应用欧姆定律进行计算一个电阻的两端加上3V的电压时，通过它的电流是0.2A，导体的电阻是＿＿＿＿＿Ω，如果导体两端的电压扩大为原来的2倍，则导体的电阻为＿＿＿＿Ω。

变式训练（1）一只电阻当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（）A、8ΩB、20ΩC、28ΩD、18Ω（2）一段导体的电阻值增加4Ω时，接到原来的电源上，发现通过该导体的电流变为原来的3/4，则该导体原来的电阻为（）A、16ΩB、12ΩC、8ΩD、20Ω类型四：利用图像法解决欧姆定律的相关问题通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A、R a＞R b B、R a＜R b C、Ra＝R b D、无法确定变式训练在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。

则由图可知，元件A的电阻为＿＿＿＿Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是＿＿＿＿＿A类型五：导体的串联如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压和通过它们的电流的大小，有（）A、U AB＞U BC，I AB＜I BC B、U AB＜U BC，I AB＝I BCC、U AB＞U BC，I AB＝I BCD、U AB＝U BC，I AB＜I BC类型六：串联电路比例的计算长短粗细都相同的铁丝和银铝合金丝，它们的电阻之比是1：10，当它们由联在同一电路时，通过它们的电流之比是_______，它们两端的电压之比是______。

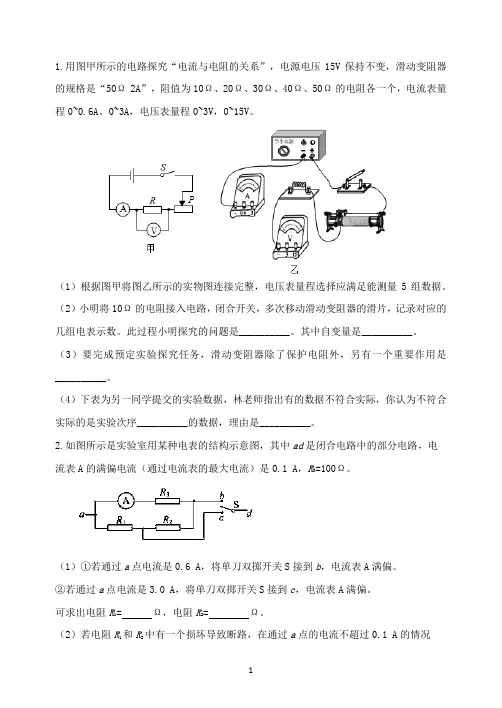

1.用图甲所示的电路探究“电流与电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω 2A”，阻值为10Ω、20Ω、30Ω、40Ω、50Ω的电阻各一个，电流表量程0~0.6A、0~3A，电压表量程0~3V，0~15V。

（1）根据图甲将图乙所示的实物图连接完整，电压表量程选择应满足能测量5组数据。

（2）小明将10Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数。

此过程小明探究的问题是__________。

其中自变量是__________。

（3）要完成预定实验探究任务，滑动变阻器除了保护电阻外，另有一个重要作用是__________。

（4）下表为另一同学提交的实验数据，林老师指出有的数据不符合实际，你认为不符合实际的是实验次序__________的数据，理由是__________。

2.如图所示是实验室用某种电表的结构示意图，其中ad是闭合电路中的部分电路，电流表A的满偏电流（通过电流表的最大电流）是0.1 A，R3=100Ω。

（1）①若通过a点电流是0.6 A，将单刀双掷开关S接到b，电流表A满偏。

②若通过a点电流是3.0 A，将单刀双掷开关S接到c，电流表A满偏。

可求出电阻R1= Ω，电阻R2= Ω。

（2）若电阻R1和R2中有一个损坏导致断路，在通过a点的电流不超过0.1 A的情况下，要找出损坏的电阻，应使单刀双掷开关S连接到（选填“b”或“c”）通过观察电流表的示数进行判断。

3.小华同学为了探究“电流与电阻的关系”，设计了如图所示的电路图，她在学校实验室找来了一些实验器材，电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω、60 Ω、80 Ω的定值电阻各一个，滑动变阻器（标有“30 Ω 1 A”），导线若干。

（1）按照电路图连接实物电路时，首先应该将开关处于________状态，电路图连接好闭合开关，发现电流表示数很大，小华闭合开关前忘记进行的操作是_____________________。

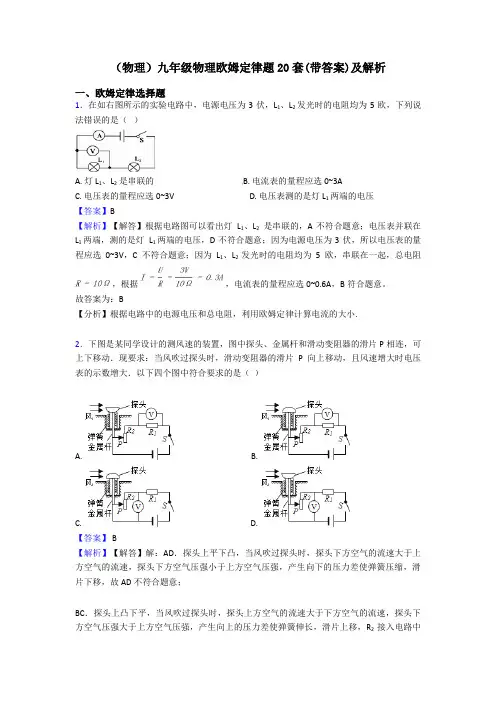

（物理）九年级物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压【答案】B【解析】【解答】根据电路图可以看出灯L1、L2是串联的，A不符合题意；电压表并联在L1两端，测的是灯L1两端的电压，D不符合题意；因为电源电压为3伏，所以电压表的量程应选0~3V，C不符合题意；因为L1、L2发光时的电阻均为5欧，串联在一起，总电阻，根据，电流表的量程应选0~0.6A，B符合题意。

故答案为：B【分析】根据电路中的电源电压和总电阻，利用欧姆定律计算电流的大小.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A. 电流表和电压表的示数都增大B. 电流表和电压表的示数都减小C. 电流表示数减小，电压表示数不变，变阻器功率变小D. 电流表示数减小，电压表示数变大，灯泡功率不变【答案】C【解析】【解答】如图灯泡与滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压，利用欧姆定律和电功率的知识解答。

欧姆定律实验专题训练1.在探究电流与电压、电阻的关系时，同学们做了以下实验：（一）小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源(3 V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的:A.定值电阻；B.小灯泡．(1)为了完成研究还应选择的器材(填序号)____；理由是：_______________．(2)小明按照设计的电路进行元件连接，连接电路时开关一定要，滑动变阻器的滑片要滑到。

请你用笔划线完成图1甲中的实物电路连接(你所选的器材在图中用接线板代替)，并使图示位置的滑动变阻器接入电路的阻值最大．(3)小明闭合开关发现电流表、电压表示数都较大，移动滑片两表示数不变，原因可能是。

更正后通过实验得出了表(一)中的数据，请读出图1乙中两表的示数，记在表中最后一列的空格处．并得出结论(4)小丽通过实验得出了表(二)中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减小”的结论．小明观察并检查了小丽所连接的电路后，告诉小丽….你认为原因可能是____________________．（5）小东将小灯泡、学生电源、电流表、电压表连成了如图2所示的电路探究“流过导体的电流与电压的关系”，他通过实验，记录多组灯泡两端电压U和电流I的数据，通过分析来找出电压U和电流I的关系．①他的设计中有什么错误？应怎样更正？②他通过来改变电压的。

③他改变电压的方法与小明的方法比较，有什么不好？（二）小丽同学用如图3所示的电路研究导体中的电流跟导体电阻的关系，她先后将5 Ω、15 Ω和20Ω的定值电阻接入电路A、B两点间，闭合开关S，读出电流表示数(如表三)。

由实验数据可以看出电流I与电阻R并不成反比。

(1)该实验中选错了什么器材：，请你说出应换用的器材。

(2)为保证实验正确进行，还需要表，接在____ 。

(3)选好器材正确接好电路后，闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数．则发生故障的原因可能是__________________．(4)排除故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5 Ω的电阻改换成阻值为15Ω的电阻．他认为这样操作便捷高效．那么，①如图4将5 Ω的电阻改换成阻值为15 Ω的电阻后，电压表示数会怎样变化：_________．要使电压表恢复到原来的示数，应将滑片向端滑动。

最新教学课件最新教学课件②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________。

b．_________________________________。

③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）。

本卷由系统自动生成，请仔细校对后使用，答案仅供参考。

参考答案1．D【解析】试题分析：S 闭合，S 1、S 2都断开时，灯泡与滑动变阻器是串联的，当灯泡正常发光时，接入的电阻应是最小值，此时变阻器与灯泡的分压相等，所以电阻也相等为12Ω，所以A 错；S 闭合，S 1、S 2都断开，当变阻器的阻值最大时，灯泡的功率最小，最小值为0.45W ，所以B 错；S 、S 1、S 2都闭合时，灯泡被短路，两电阻并联，总功率最小时应是电流最小时，也就是电阻最大时，当滑动变阻器的电阻为50Ω，总电阻最大，最大值为27Ω，此时可求出最小功率为5.28W ，所以C 错；S 、S 1、S 2都闭合，当电路消耗的总功率最大时，就是总电流最大时，最大电流为0.6A ，此时定值电阻的电流为0.2A ，通过滑动变阻器的电流为0.4A ，所以此时滑动变阻器接入电路的阻值是30Ω，所以D 正确；故应选D 。

【考点定位】电学综合题2．此时电流表的示数为0.12A ；内接测量方法误差较小。

【解析】【详解】根据已知条件可知：电压表电阻为R V =440Ω R =40Ω U =4.5V ；当采用“外接法”测量一个阻值为40Ω定值电阻R 的阻值时，电压表示数为4.4V ，根据串联电路电阻分压特点可知：U A +U R =U 即U A =0.1V ，所以电流表示数为： I 外接=I V +I R =U R V +U R =4.4V 440Ω+4.4V 56Ω=0.01A +0.11A =0.12A 则根据欧姆定律可知R A =0.1V 0.12A =56Ω； 根据测量数据用欧姆定律求测量值，根据电路求两种接法的相对误差进行对比： 甲相对误差为：R 实−R 测R 实=R−R⋅R v R +R v R =R R V +R ×100%=40440+40×100%=8.3% 乙相对误差为：R 实−R 测R 实=R A +R−R R ×100%=R A R ×100%=56×140×100%=2.08%很明显乙的相对误差较小，故采用内接法误差较小；3．6伏； 0.5安； 10欧【解析】由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 测干路电流。

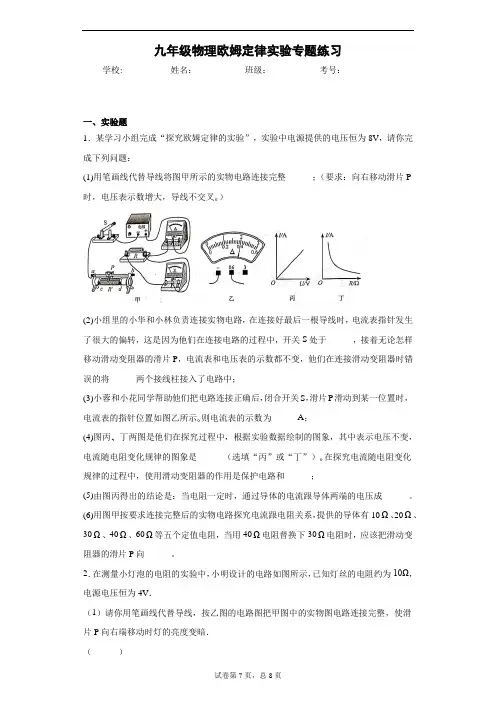

九年级物理欧姆定律实验专题练习学校:___________姓名：___________班级：___________考号：___________一、实验题1．某学习小组完成“探究欧姆定律的实验”，实验中电源提供的电压恒为8V，请你完成下列问题：(1)用笔画线代替导线将图甲所示的实物电路连接完整______；（要求：向右移动滑片P 时，电压表示数增大，导线不交叉｡）(2)小组里的小华和小林负责连接实物电路，在连接好最后一根导线时，电流表指针发生了很大的偏转，这是因为他们在连接电路的过程中，开关S处于______，接着无论怎样移动滑动变阻器的滑片P，电流表和电压表的示数都不变，他们在连接滑动变阻器时错误的将______两个接线柱接入了电路中；(3)小蓉和小花同学帮助他们把电路连接正确后，闭合开关S，滑片P滑动到某一位置时，电流表的指针位置如图乙所示｡则电流表的示数为______A；(4)图丙、丁两图是他们在探究过程中，根据实验数据绘制的图象，其中表示电压不变，电流随电阻变化规律的图象是______（选填“丙”或“丁”）｡在探究电流随电阻变化规律的过程中，使用滑动变阻器的作用是保护电路和______；(5)由图丙得出的结论是：当电阻一定时，通过导体的电流跟导体两端的电压成______。

(6)用图甲按要求连接完整后的实物电路探究电流跟电阻关系，提供的导体有10Ω、20Ω、30Ω、40Ω、60Ω等五个定值电阻，当用40Ω电阻替换下30Ω电阻时，应该把滑动变阻器的滑片P向______。

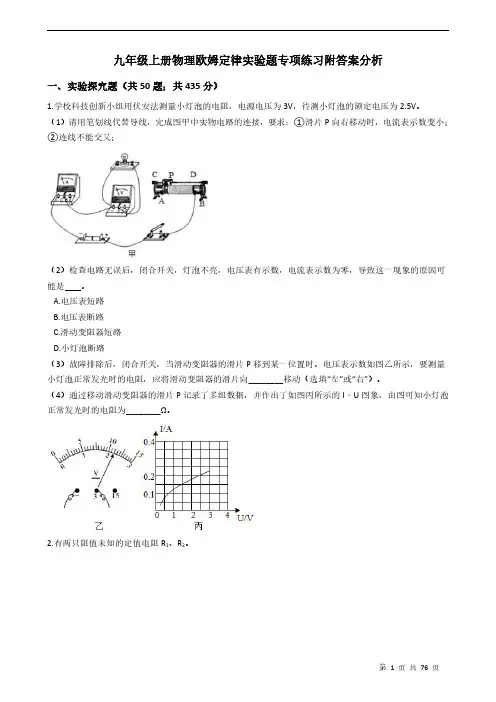

2．在测量小灯泡的电阻的实验中，小明设计的电路如图所示，已知灯丝的电阻约为10Ω，电源电压恒为4V．（1）请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P向右端移动时灯的亮度变暗．（______）（2）实验中当他连好最后一根导线时，灯泡就发出了耀眼的光，出现这一现象的原因主要是：①_____；②_____．（3）当电压表的示数为2.6V时，电流表的示数如图丙所示，此时灯丝的电阻为_____Ω．（4）调节滑片，记录电压表和电流表一系列读数，在丁图中绘制了小灯泡的U﹣I图线后，小明用一个定值电阻更换小灯泡，进行正确操作，记录电流表和电压表的一系列读数，在图丁中绘制定值电阻的U﹣I图象．在丁图中，能反映小灯泡电阻的图象是_____（选填“a”或者“b”），理由是小灯泡的电阻与灯丝的_____有关．（5）小明同学又设计了如下的电路测定值电阻R x的阻值（电源电压不变），不能测出R x阻值的电路（图戊）是_____．3．小明探究“电流跟电阻的关系”的实验电路如图所示。

欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。

2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。

I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。

探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

欧姆定律练习题30道第一部分串联电路15道1.有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:(1)电路中的总电阻(2)灯泡L2的电阻(3)灯泡L1和L2两端的电压2.有两个灯泡串联在电路中,电路中的电流是0.3安培,电源电压是12伏特,灯泡L1两端的电压是6伏特,求:(1)电路中的总电(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中,电路中的电流是0.1安培,灯泡L1两端的电压是3伏特,灯泡L2两端的电压是9伏特,求:(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1两端的电压是4伏特,电路的总电阻为60欧姆,求:(1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中,电路中的电流是0.5安培,灯泡L1两端的电压是9伏特,灯泡L2为的电阻6欧姆,求:(1)灯泡L1的电阻(2)灯泡L2两端的电压(3)电源电压6.有两个灯泡串联在电路中,电路中的电流是0.2安培,电路中的总电阻为20欧姆,灯泡L2为的电阻15欧姆,求:(1)L1的电阻(2)灯泡L1和灯泡L2两端的电压(3)电源电压7.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,电路中的总电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,灯泡L1的电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻(4)该电路的总电阻10.有两个灯泡串联在电路中,电源电压是24V,灯泡L1两端的电压为15V,灯泡L2的电阻为20欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L1的电阻(4)该电路的总电阻11.有两个灯泡串联在电路中,电源电压是6V,电路的总电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)灯泡L1的电阻1(2)电路中的电流(3)灯泡L1和L2两端的电压12.有两个灯泡串联在电路中,电源电压是12V,灯泡L1的电阻为5欧姆,灯泡L2的电阻为25欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L1和L2两端的电压13.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为10欧姆,灯泡L1的电阻为5欧姆,求:(1)灯泡L2的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压14.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为12欧姆,灯泡L2的电阻为8欧姆,求:(1)灯泡L1的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压15.有两个灯泡串联在电路中,灯泡L1两端的电压3V,灯泡L1的电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压第二部分并联电路15道1.两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中,电源电压为12伏特,总电阻为15欧姆,灯泡L1中通过的电流为0.6安培,求:1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中,电源电压为3伏特,L1的电阻为20欧姆,L2的电阻为10欧姆,求:1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为20欧姆,干路电流为0.5安培,求:1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为30欧姆,L2中通过的电流为0.4安培,求:1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中,电源电压为24伏特,干路总电流为0.5安培,L2中通过的电流为0.4安培,求:1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中,电源电压为24伏特,灯泡L1中通过的电流为0.2安培,L2中通过的电流为0.4安培,求:1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中,两灯并联后的总电阻为8欧姆,灯泡L1的电阻为40欧姆,干路总电流为0.75安培,求:1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中,两灯并联后的总电阻为1.6欧姆,灯泡L1的电阻为8欧姆,灯泡L1中通过的电流为0.4安培,求:1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中,两灯并联后的总电阻为2.4欧姆,灯泡L1的电阻为6欧姆,灯泡L2中通过的电流为0.75安培,求:1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中,灯泡L1的电阻为20欧姆,L2的电阻灯泡为30欧姆,干路总电流为0.5安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中,灯泡L1的电阻为15欧姆,L2的电阻灯泡为30欧姆,灯泡L1中通过的电流为0.2安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中,灯泡L1的电阻为10欧姆,灯泡L2中通过的电流为0.3安培,干路总电流为0.6安培,求:1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中,灯泡L2的电阻为20欧姆,通过它的电流为0.3安培,干路总电流为0.5安培,求:1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中,灯泡L2的电阻为40欧姆,通过它的电流为0.15安培,灯泡L1中通过的电流为0.1安培,求:(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻16、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流17、有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻18、有一电阻为20Ω的电灯,在正常工作时它两端的电压为12V。

中考物理总复习《欧姆定律实验》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的的实验电路，图中R0为已知电阻．（1）闭合开关，发现小灯泡不亮，电压表V1无示数，V2有示数，则电路出现故障的原因可能是．（2）排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向端移动（填“左”或“右”），使电压表V1的示数U1＝V．若此时电压表V2的示数如图乙所示，则U2＝，小灯泡的电阻R l可表示为．2．在探究“电流与电阻的关系”实验中电源电压为30V且保持不变，滑动变阻器上标有“25Ω3A”字样。

实验中所用的四个定值电阻的阻值分别为10Ω、15Ω、25Ω、30Ω。

（1）闭合开关前，调节滑动变阻器滑片至（选填“最左端”或“最右端”）；（2）小明在a、b间依次接入不同阻值的电阻，其中在接入15Ω的电阻时，调节滑动变阻器的滑片后，读出了电流表的示数；（3）断开开关，保持滑片的位置不变，用25Ω的电阻替换15Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向（填“左”或“右”）端移动，直到电压表的示数为V，此时电流表示数为A；（4）断开开关，再用30Ω的电阻替换25Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成此次探究，为了能够得到这组数据。

测量出与前面更换电阻两端电压相同时“30 ”的定值电阻对应的电流。

小明设计了如下调整方案，请帮助他填写完整：在电路中串联一个电阻，则串联的电阻的阻值范围是。

3．某中学九年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5V”的字样），在实验过程中测得数据如表：实验次数123456灯泡两端的电压U/V0.5 1.0 1.5 2.0 2.5 3.0通过灯泡的电流I/A0.180.220.260.300.34灯泡发光情况微亮→逐渐变亮（1）开关闭合前，滑动变阻器的滑片应移到端（选填“A”或“B”），这样做能对电路起保护作用；（2）根据实物图，在方框内画出对应的电路图；（3）灯泡正常发光时，电流表的示数如图乙所示，上面表格中的空格处读数是，此时小灯泡的电阻是Ω；（保留小数点后一位数字）（4）分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变；（5）如果实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是。

九年级物理欧姆定律试题经典一、欧姆定律选择题1．如下图，电源电压恒为3V，灯泡L 标有“ 3V1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R 最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的状况下，以下判断正确的选项是（）A. 灯泡L 正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只好是0﹣ 10ΩC. 只闭合开关S，该电路的最大功率是 2.5WD. 将滑片P 移到R 的最左端，闭合开关S、 S1，电流表示数为0.6A【答案】D【分析】【解答】A、依据可得，灯泡正常发光时的电阻：，A 不切合题意；B、 C、只闭合开关S 时，滑动变阻器R 与灯泡 L 串连，电压表测R 两头的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两头的电压等于电源电压3V ，经过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W， C 不切合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超出电源电压3V，两电表都是安全的，因此，滑动变阻器的取值范围是0～30Ω， B 不切合题意；D、将滑片P 移到 R 的最左端，闭合开关S、S1，滑动变阻器R 的最大阻值与灯泡L 并联，两头电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，经过小灯泡的电流为0.5A；经过滑动变阻器的电流：；故干路电流，即电流表的示数：， D 切合题意；故答案为： D。

【剖析】依据P=UI=求出灯泡正常发光时的电阻；只闭合开关S 时，滑动变阻器R 与灯泡 L 串连，电压表测 R 两头的电压，电流表测电路中的电流，依据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，而后与电流表的量程对比较判断出灯泡能够正常发光，依据 P=UI 可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，依据串连电路的电压特色求出灯泡两头的电压，依据电源电压为3V变阻器接入电路中的最大阻值，而后得出滑动变阻器的取值范围；将滑片P 移到R 的最左端，闭合开关S、 S1，滑动变阻器 R 与灯泡 L 并联，电压表测导线两头的电压，电流表测干路中的电流，由欧姆定律可求电流 .2．标有“ 6V 1.5W”的小灯泡，经过它的电流随两头电压变化的关系如下图．若把这样的三只灯泡串连起来，接在12V 的电源两头，灯泡的电阻和实质功率约为（）A. 24Ω 0.67WB.20Ω 0.96W C24.Ω 0.96W D.20Ω 0.8W【答案】 D【分析】【解答】解：把这类规格的三只灯泡串连接在12V 的电源两头，则每只灯泡两头的电压都为 4V，从图象上能够看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= ==20 Ω；则每只灯泡的实质功率：P 实 =UI=4V × 0.2A=0.8W，故 ABC 错误， D 正确．应选： D．【剖析】三只完整同样的灯泡串连，灯泡的电阻相等，经过的电流相等，依据欧姆定律可知，三只灯泡两头的电压相等，再从图象上找到对应的电压和电流，依据相应的公式分别算出每只灯泡的实质电阻和实质功率．3．如下图的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、 U1，当开关 S1、 S2都闭合时，电流表、电压表的示数分别为I2、 U2，则以下关系式正确的选项）是（A.I=I、U＜U1B.I＞I、U =U C.I＞I 、U ＞U1D.I＜I、U＜U12122121212212【答案】 C【分析】【解答】解：当只闭合开关S1时， R1与 R2串连，电压表测R2两头的电压U1，电流表测电路中的电流I1；当开关 S1、 S2都闭合时，电路为R2的简单电路，电压表测R2两头的电压 U2，电流表测电路中的电流I2；因串连电路中总电阻等于各分电阻之和，因此，电路中的总电阻变小，由 I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞ I1，故 AD 错误；由 U=IR 可知， R2两头的电压变大，即电压表的示数变大，则U2＞ U1，故B错误、C正确．应选 C．【剖析】当只闭合开关S112串连，电压表测2两头的电压，电流表测电路中的时， R与 R R电流；当开关 S12都闭合时，电路为22两头的电压，电流表、S R 的简单电路，电压表测R测电路中的电流，依据电阻的串连判断电路中总电阻的变化，依据欧姆定律可知电路中电流的变化和 R2两头的电压变化，而后得出答案．4．在如下图的电路中，电源电压保持不变，开关S1、 S2均闭合，电路正常工作。

初中物理欧姆定律—典型实验题1、如图，S闭合，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．若把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为（ ）A．2V B．4V C．6V D．10V2、如图，电源电压不变，闭合S，电压表V1与V2的示数之比为3：5 ，电流表A的示数为1A，若把电压表V1换成电流表A1，则电流表A1的示数为2安，那么R1：R3是（ ）。

3、图所示电路中电源两端的电压不变。

滑动变阻器RW的滑片P在某两点间移动时，电流表的示数在1A至2A之间变化，电压表的示数在6V至9V之间变化。

则定值电阻R=_______。

4、如图所示电路中，电源两端电压不变，闭合开关S。

当滑动变阻器的滑片P位于A点时，电压表V1的示数为11V，电压表V2的示数为6V；当滑动变阻器的滑片P位于B点时，电压表V1的示数为10V，电压表V2的示数为9V。

则电源两端电压是________V。

5、如图，电源电压不变。

闭合S，电压表V1、V2示数之比为3：5；把电压表V1换成电流表A1，把电压表V2换成电流表A2，电流表A1、A2示数之比为5：9。

正确的是（ ）A．R1：R2=5：3B．R3：R1=1：3C．R2：R3=5：3D．R1：R2：R3=1：2：36、如图，电源电压不变，R2与R3均为10Ω。

闭合S，电流表 A1和A2的示数之比为3：2。

若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1′，电压表V2的示数为U2′，正确的是（ ）A．R1=5ΩB．R1=20ΩC．U1′：U2′=3：4D．U1′：U2′=4：37、如图，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1和I2 ，且I1 :I2=9:5；若把此电源接在B、D两点时，电流表A1示数为I1′，电流表A2示数为I2′，且I1:I1′=9:2；则（ ）A．电阻R1与电阻R2的阻值之比为2:3B．电阻R1与电阻R2的阻值之比为3:2C．I2与I2′之比为5:6D．R1：R2： R3 =3：2:1。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V 1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A. 小灯泡正常发光时的电阻为2.50B. 向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C. 向右移动滑片时,电压表V2与电流表A的示数之比不变D. 让小灯泡正常发光1min,滑动变阻器产生的电热为12J【答案】D【解析】【解答】根据R＝＝6.25 ,A不符合题意；由图可知滑动变阻器、灯泡、电流表组成串联电路，当向右移动滑片时,滑动变阻器连入电路的电阻变小，根据串联电路的电压特点可知，滑动变阻器两端的电压变小，即V2示数变小，而灯泡两端的电压变大，即V1示数变大，小灯泡变亮，B不符合题意；电压表V2与电流表A的示数之即滑动变阻器连入电路的电阻值，所以向右移动滑片时,电压表V2与电流表A的示数之比变小，C不符合题意；D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两端的电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入的电阻R滑＝ 1min滑动变阻器产生的电热为Q＝I2Rt＝0.4A ,D符合题意。

故答案为：D【分析】灯泡与滑动变阻器串联，电压表V1测量小灯泡电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中电流.（1）根据P=变形可求小灯泡正常发光时的电阻；（2）根据串联电路的电流特点可知，滑动变阻器向右移动滑片时，滑动变阻器接入电路的电阻减小，根据串联分压的原理，滑动变阻器分配的电压减小，即电压表V2示数减小，小灯泡两端电压变大，小灯泡变亮；（3）电压表V2与电流表A的示数之比等于滑动变阻器的阻值；（4）由灯泡上标有“2.5V 1W”，根据P=UI可求小灯泡的额定电流，再根据串联电路电压的特点，求出滑动变阻器两端的电压，根据Q=UIt求出小灯泡正常发光1min，滑动变阻器产生的电热.2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．4．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．5．甲图是小灯泡L和电阻R的I-U图象。

中考物理总复习《欧姆定律的实验题》专项练习题(带参考答案) 学校:___________班级：___________姓名：___________考号：___________1．如图甲所示，是用伏安法测定电阻的实验装置．（1）图中有一根导线连接错误请改正．（2）在连接电路时开关应．（3）闭合开关前滑动变阻器滑片的位置如题图甲所示，这是（选填“合理”或“不合理”）的；滑动变阻器是通过改变导体的来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以．（4）如果闭合开关后发现，电流表指针向左偏转（如图乙所示），产生故障的原因可能是，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V时，电流表的示数如图丙所示为A，则被测电阻的阻值为Ω．2．利用如图甲所示的装置探究电流与电阻的关系，电源电压保持不变，有4个阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻供选用，滑动变阻器的规格为“10Ω，2A”。

实验次数1234电阻/Ω5101520电流/A0.60.30.20.15（1）连接电路时，开关应处于状态；（2）按正确的操作步骤进行实验，将5Ω电阻接入电路，闭合开关后，电流表示数为0.3A。

移动滑动变阻器滑片，当电压表示数达到预设值时，电流表示数为0.6A，则该预设值为V；然后分别将10Ω、15Ω、20Ω电阻接入电路，调节滑动变阻器滑片，使电压表示数仍为预设值，记录数据如表所示。

根据表中数据可以得出结论：；（3）某次实验时，发现电压表无示数、电流表有示数，电路故障可能是（填选项的字母代号）；A．定值电阻R短路B．定值电阻R断路C．滑动变阻器断路D．滑动变阻器短路（4）第3次实验时滑动变阻器接入电路的阻值（填“大于”“小于”或“等于”）第2次实验时滑动变阻器接入电路的阻值；（5）为提高结论的可靠性，增加一个30Ω的电阻继续实验。

若要保持电压表示数为原预设值，此电路中需要再串联一个定值电阻，才能完成本次实验，上述四个定值电阻（5Ω、10Ω、15Ω、20Ω）中符合要求的有个。

九年级物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

《欧姆定律》经典实验题汇总1、如图是某同学“探究电流与电压的关系”的实验电路图和实验记录表格。

电压 U/V 1.5 3.0 4.5 6.0电流 I/A0.10.20.30.4（ 1）闭合开关前，应把变阻器的滑片调到端的位置，这样做的目的是：。

（2）实验中他选用的定值电阻的阻值是Ω。

（3）分析表中是数据得到的结论是：。

2、探究“电阻上的电流跟两端电压的关系”时，小明连接成如图所示的实验电路（ 1）在这个实验电路中有一个仪器连接有误，请你在实物图中只改变一根导线的连接，使该仪器能正常工作（用“×”标出需要改动的导线，并画出改接的导线，要求滑片在最右端时连入电路中电阻最大）．（ 2）小明改接电路后，闭合开关，电流表指针偏转情况如图所示为提高实验精确程度，这个电路仍需要改进的地方是 ____________（3）小明实验过程中突然看到电压表示数变大，电流表示数变为零，则电路中可能的故障是______________________（ 4）小明通过实验得到两个定值电阻R1 、R2 对应的 U— I 关系图象，如图所示由图象得出：①当电阻一定时，通过导体电流与导体两端的电压成____________ 关系；②定值电阻R1_________R2（ 5）小明还想利用这个电路进一步探究“通过导体的电流与导体电阻的关系”，在实验过程中，小明先后用5Ω，10Ω，15 Ω的电阻替换原来的定值电阻R，某次把定值电阻5Ω替换成 10 Ω时，应向 ________（选填“左”或“右”）调节滑动变阻器滑片，使___________表保持不变，然后再记录电流表的示数。

3、在探究“电流与电阻的关系”实验中。

（ 1）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。

（ 2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P ，使定值电阻R 两端电压为2V ，电流表示数如图乙所示，电流大小为_________A 。
