定位测量施工方案定位测量是在工程施工过程中,为了确定建筑物或各个构件在设计位置上的正确性而进行的一项测量工作。
准确的定位测量对于保证建筑物的结构和功能的正常运行至关重要。
本文将对定位测量的施工方案进行详细的介绍。
一、前期准备工作1.资料收集:施工前应进行相关资料的收集,包括建筑设计图纸、土地测量数据、地形图、平面图等,通过对这些资料的研究和分析,确定定位测量的方法和具体的工作流程。
2.测量仪器的选购和校准:根据测量的具体要求,选购合适的测量仪器和设备,如全站仪、平板水准仪、测距仪等。
在使用之前,要进行仪器的校准和检查,确保其测量的准确性。
3.人员培训和组织:安排专业的测量人员参与施工,并进行必要的培训,让他们了解测量的目的和方法,掌握仪器的操作技巧,提高工作的效率和准确性。
同时,合理组织测量人员的工作,确保工作的有序进行。
二、定位测量的具体方案1.基准点的确定:在施工现场周围选择具有稳定性和易于识别的地物,如建筑物的拐角、柱子、井盖等作为基准点。
通过全站仪等设备进行测量和记录,以便后续测量的时候可以参考基准点进行定位。
2.杆校:在测量过程中,需要先进行杆校,即在场地上取一根具有明显标志的测量杆,将其平放在其中一方向上,并在杆上使用测距仪进行测量,计算出该方向上的测距误差,以便后续测量时可以进行修正。
3.建筑物的定位:根据建筑设计图纸上的坐标和标高数据,使用全站仪进行建筑物的定位测量。
首先在基准点处设置全站仪,然后通过测量仪器测量建筑物各个关键点的水平位置和垂直标高,记录测量数据并进行校核,最后在实际建筑物上按照相应坐标进行定位。
4.施工过程中的监测:在建筑物的施工过程中,需要进行定位测量的监测工作,以确保各个构件的位置是否符合设计要求。
可使用全站仪、水平仪等测量仪器进行监测,及时发现和修正施工中的定位偏差。
5.定位偏差的控制:在定位测量的过程中,可能会存在一定的误差,为了保证定位的准确性,需要进行定位偏差的控制工作。
定位和测量放线施工方案放线施工是指根据设计图纸要求,在施工现场进行地面标志物的定位和测量,用于指导施工人员进行准确的施工操作。
下面是一份定位和测量放线施工方案的示例,共有700字。
一、目的:本方案旨在保证施工现场进行地面标志物的准确定位和测量,建立起合理的放线方案,确保施工的正确进行和质量的保证。
二、重要性:1. 放线是确定施工现场的重要依据,直接影响后续施工的准确性和质量;2. 设计图纸上的标志物需要在实际施工现场做出相应的位置标记,以便指导施工人员进行施工操作;3. 正确放线可以避免因位置偏差而引起的重新施工,节约施工时间和人力成本。
三、具体措施:1. 放线前准备:a. 详细了解设计图纸上的放线要求,包括标志物的大小、间距、位置等;b. 检查放线工具的完好性,如放线盘、尺子、平板等;c. 根据设计要求选择合适的放线材料,如红线、蓝线等。
2. 放线操作:a. 根据设计图纸的放线要求,确定标志物的起点和方向,并在其周围进行标记;b. 根据测量要求,将放线材料拉直,拉紧,固定于起点;c. 通过对角线方法或三角定位等方式,在施工区域内放置临时点位,并进行标记;d. 根据标志物的间距和位置要求,在临时点位上进行放线,用放线工具测量和标记;e. 保证放线的准确性,可通过多次测量和对比来核实。
3. 放线检查:a. 在放线结束后,对放线的准确性进行检查,对不符合要求的进行调整;b. 使用测量工具如测量尺、经纬仪等测量放线的实际位置,与设计图纸上的标注进行对比;c. 对放线后的临时点位进行记录和标记,方便后续施工的引导;d. 在放线完成后,清理施工现场,确保安全和整洁。
四、安全措施:1. 对施工现场进行安全检查,排除与放线操作相关的安全隐患;2. 在进行放线操作时,要确保放线工具和材料的稳固和牢固,避免引起意外伤害;3. 根据现场情况设置警示标志,确保其他人员的安全;4. 定期进行安全培训和交流,提高各方人员对安全问题的认识和重视程度。
第一节–测量定位施工方案与技术措施在建筑工程中,测量定位是一个至关重要的环节,直接关系到工程的精度和准确性。
在实际工程实施中,合理的测量定位施工方案与技术措施是确保工程质量的关键。
一、测量定位施工方案1.1 制订测量定位计划在进行测量定位工作前,需要制定详细的测量定位计划,明确目标、任务以及实施步骤。
计划应包括测量范围、测量方法、测量仪器设备准备等内容,以确保工作有序进行。
1.2 确定控制点在工程中确定关键的控制点是保证施工精度和准确性的重要保证。
通过精密测量技术,确定控制点的三维坐标,并在施工过程中进行监测和调整,以保证工程的准确性。
1.3 制定施工图纸根据实际情况制定详细的施工图纸,包括定位测量的坐标点、测量方法和精度要求等内容,以便施工人员准确理解和执行。
二、测量定位技术措施2.1 GPS定位技术利用GPS全球卫星定位系统进行工程测量定位,可以实现高精度的定位和监测,提高施工效率和精度。
通过使用差分GPS技术,可以进一步提高测量的准确性。
2.2 激光测距技术激光测距技术是一种高精度的测量方法,可以实现远距离的测量定位,并可以在复杂环境下进行精准测量,是工程测量中常用的技术手段之一。
2.3 全站仪测量技术全站仪是一种精密测量仪器,可以实现三维坐标的测量定位,并且具有高度的自动化和精度性能,是工程测量中常用的设备之一。
2.4 无人机测量技术无人机测量技术可以实现大范围、高精度的测量定位,可应用于建筑工程中的地形测量、建筑物立面等方面,具有高效、快速的特点。
结语测量定位施工方案与技术措施的制定和实施,直接关系到工程质量和工程进度。
通过合理的测量定位方案和措施,可以提高工程的精度和准确性,确保工程施工的质量和效率。
同时,不断引入新的测量技术和设备,为工程测量提供更多选择和可能性,推动建筑工程的发展和进步。

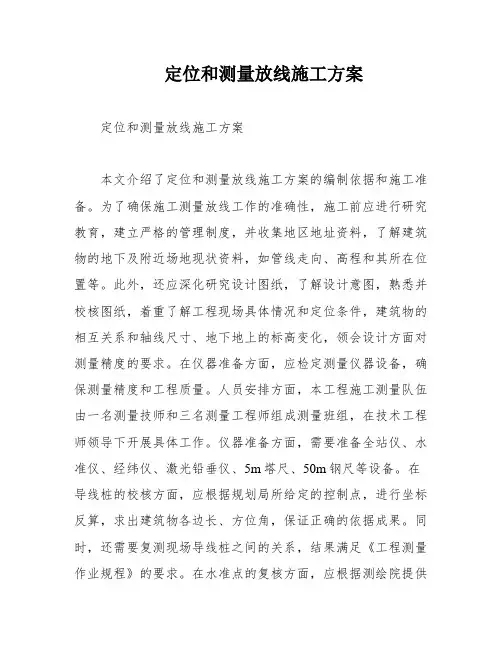

定位和测量放线施工方案定位和测量放线施工方案本文介绍了定位和测量放线施工方案的编制依据和施工准备。
为了确保施工测量放线工作的准确性,施工前应进行研究教育,建立严格的管理制度,并收集地区地址资料,了解建筑物的地下及附近场地现状资料,如管线走向、高程和其所在位置等。
此外,还应深化研究设计图纸,了解设计意图,熟悉并校核图纸,着重了解工程现场具体情况和定位条件,建筑物的相互关系和轴线尺寸、地下地上的标高变化,领会设计方面对测量精度的要求。
在仪器准备方面,应检定测量仪器设备,确保测量精度和工程质量。
人员安排方面,本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组,在技术工程师领导下开展具体工作。
仪器准备方面,需要准备全站仪、水准仪、经纬仪、激光铅垂仪、5m塔尺、50m钢尺等设备。
在导线桩的校核方面,应根据规划局所给定的控制点,进行坐标反算,求出建筑物各边长、方位角,保证正确的依据成果。
同时,还需要复测现场导线桩之间的关系,结果满足《工程测量作业规程》的要求。
在水准点的复核方面,应根据测绘院提供的水准点采用复合法进行校核观测结果,以满足规范要求。
在平面控制方面,需要解决测量难点,确保测量精度和施工质量。
号12分类等级二等项目高程测量精度1mm/km高程闭合差2mm在本工程现场,场地较大,配套楼基坑开挖深,支护易变形,这些因素会直接造成控制点的损坏,因此建立一个稳固可靠、使用方便的控制网尤为重要。
总体思路包括平面控制网分总控制网和轴线控制网三级测设。
首先建立以业主提供的控制点为基准的总控制网,采用经纬仪水准仪测量。
根据一级控制网建立建筑物轴线控制网。
地下施工平面测量采用外控法,在基坑外围建立控制网;地上施工平面测量均采用内控法,将轴线控制网投测在首层楼面上,用激光垂准仪将控制点整体同步传递,并采用外控法进行校核。
建筑物的各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密,建立三级控制网。
高程采用水准仪高程求差和进行传递。
第1篇一、工程概况本工程为XX项目,位于XX市XX区,占地面积XX平方米,总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米,地上一层建筑面积XX平方米,地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构,建筑抗震设防等级为XX度,基础形式为XX。
二、施工测量目的为确保本工程顺利进行,保证工程质量,本施工方案对施工测量工作进行了详细规划,具体如下:1. 确保工程定位准确,为后续施工提供依据;2. 确保施工过程中,各个施工部位尺寸符合设计要求;3. 为工程验收提供数据支持;4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量:包括地下车库、地上建筑及配套设施的平面定位;2. 基础施工测量:包括基础梁、柱、墙等结构尺寸的测量;3. 结构施工测量:包括框架柱、梁、板等结构尺寸的测量;4. 装修施工测量:包括门窗洞口、墙面、地面等尺寸的测量;5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量(1)采用全站仪进行平面定位,确保工程定位准确;(2)根据设计图纸,确定建筑物轴线,采用钢尺进行放样;(3)对建筑物轴线进行复测,确保其精度符合要求。
2. 基础施工测量(1)采用水准仪进行基础标高测量,确保基础标高符合设计要求;(2)采用全站仪进行基础轴线测量,确保基础轴线与设计图纸一致;(3)对基础梁、柱、墙等结构尺寸进行复测,确保其尺寸符合设计要求。
3. 结构施工测量(1)采用全站仪进行结构轴线测量,确保结构轴线与设计图纸一致;(2)采用水准仪进行结构标高测量,确保结构标高符合设计要求;(3)对框架柱、梁、板等结构尺寸进行复测,确保其尺寸符合设计要求。
4. 装修施工测量(1)采用全站仪进行门窗洞口、墙面、地面等尺寸测量,确保其尺寸符合设计要求;(2)采用水准仪进行装修标高测量,确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量(1)采用全站仪进行道路、广场、绿化等配套设施的平面定位;(2)采用水准仪进行标高测量,确保配套设施标高符合设计要求。
定位和测量放线方案第一节、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性,本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网,第二级为配合各项工程施工的半永久性施工控制网。
一、高精度整体控制网的布设根据场区平面规划和招标人提供的测量基准点(红线桩或城市导线)为依据。
建立十字型场地平面控制网。
首级高程控制借用平面控制网的桩点,进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准,用以保证各单项工程之间的连贯性和统一性。
二、施工控制网的布设施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求,全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网,采用场地坐标系,市政管线施工控制网为导线网,采用城市坐标系。
三、控制网的精度设计等级边长(m) 测角中误差边长相对中误差相邻两点距离误差第一级 200~300 ±5 1/40000 ±3mm第二级 <10 ±10 1/20000 ±3mm 一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测,相邻两点高程误差要求小于± 0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测,相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构,比赛设施及辅助系统等高精度安装工程,建立局部高精度控制网,以保证施工测控的精度。
四、首级控制网测设平面控制网测设在满足规划主要条件的前提下,根据红线桩用坐标测量的方法首先测设出中心点KO;用全圆归零测法依次定出KN、KW、KS、KE的方向点位;依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值;根据观测数据对控制网进行严密平差;根据平差结果对桩点进行修正。
首级高程控制采用精密数字水准仪附合水准测量进行引测;引测校核精度合格后,根据观测数据对高程控制网进行严密平差;根据平差结果对桩点高程进行修正。
施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。
本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。
在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。
二.场区平面控制网的测设1.平面轴线控制测量1)基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。
标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。
施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。
2)测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3)轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个;轴线点误差, 不应大于5mm ;放样后的主轴线点位, 应进行角度观测, 检查直线度;测定交角的测角中误差, 不应超过25〃;直线度的限差, 应在180°±5以内。

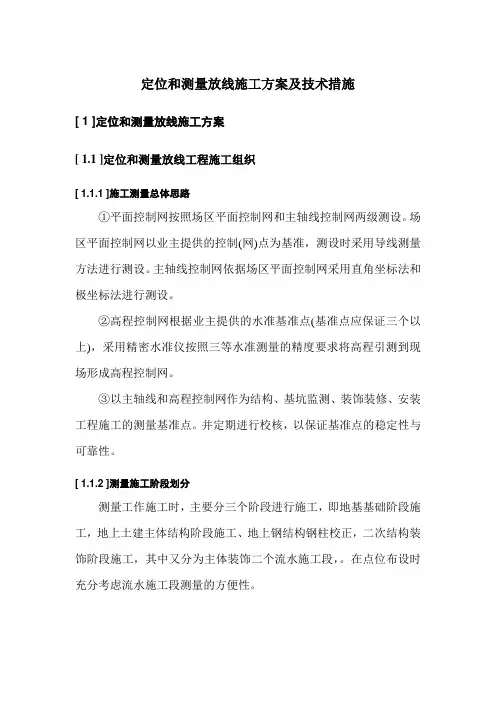

定位和测量放线施工方案及技术措施[ 1 ]定位和测量放线施工方案[ 1.1 ]定位和测量放线工程施工组织[ 1.1.1 ]施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准,测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上),采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核,以保证基准点的稳定性与可靠性。
[ 1.1.2 ]测量施工阶段划分测量工作施工时,主要分三个阶段进行施工,即地基基础阶段施工,地上土建主体结构阶段施工、地上钢结构钢柱校正,二次结构装饰阶段施工,其中又分为主体装饰二个流水施工段,。
在点位布设时充分考虑流水施工段测量的方便性。
[ 1.1.3 ]测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接,并对基准控制网进行复测,并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护,防止施工机具车辆碰压。
[ 1.2 ]平面轴线控制网测设方法[ 1.2.1 ]平面控制网布设原则①平面控制网坐标系的选用:本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑,遵循先整体后局部,高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图,现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护,工程施工中用钢管进行围护,并用红油漆作好标记。
[ 1.2.2 ]轴线控制网的加密测设经校测精度指标符合要求后,根据施工方案中流水段的划分,对主轴线控制网进行加密,以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。

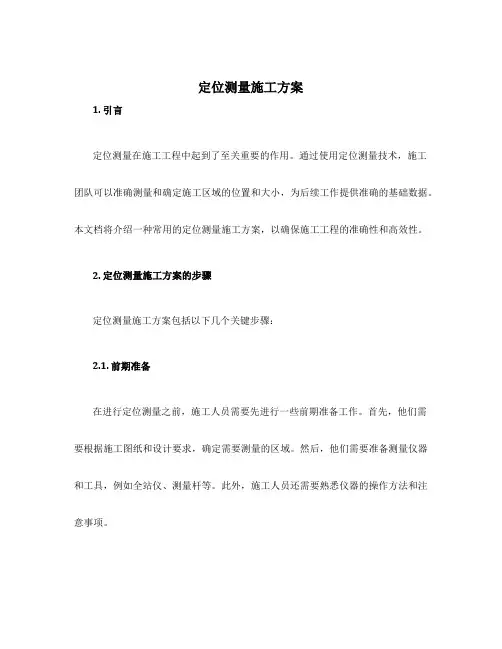

定位测量施工方案1. 引言定位测量在施工工程中起到了至关重要的作用。
通过使用定位测量技术,施工团队可以准确测量和确定施工区域的位置和大小,为后续工作提供准确的基础数据。
本文档将介绍一种常用的定位测量施工方案,以确保施工工程的准确性和高效性。
2. 定位测量施工方案的步骤定位测量施工方案包括以下几个关键步骤:2.1. 前期准备在进行定位测量之前,施工人员需要先进行一些前期准备工作。
首先,他们需要根据施工图纸和设计要求,确定需要测量的区域。
然后,他们需要准备测量仪器和工具,例如全站仪、测量杆等。
此外,施工人员还需要熟悉仪器的操作方法和注意事项。
建立测量控制点是定位测量的第一步。
施工人员根据设计要求,在施工区域内选择合适的位置,建立测量控制点。
这些控制点通常是由固定的地标物或者特殊的测量标志物组成。
在建立控制点时,施工人员需要确保它们的位置准确无误,并且能够在整个施工过程中保持稳定。
2.3. 进行定位测量一旦测量控制点建立完成,施工人员就可以开始进行定位测量。
他们使用全站仪等测量仪器,对施工区域进行测量。
在测量过程中,施工人员需要按照设计要求进行测量,并记录测量结果。
他们应该尽量减小误差,并确保测量结果的准确性和可靠性。
一旦定位测量完成,施工人员需要对测量数据进行处理和分析。
他们使用测量软件等工具,对测量数据进行处理和计算。
在处理数据时,施工人员需要注意排除异常值,并进行数据校正和修正。
最终,他们将获得准确的测量结果和相关数据。
2.5. 提供测量报告最后,施工人员需要根据测量结果和数据生成测量报告。
这份报告将包括测量的详细数据、图表和分析结果等。
测量报告对于施工团队和项目管理人员来说是非常重要的,它们将根据测量报告做出后续工作的决策和安排。
3. 定位测量施工方案的优势与注意事项定位测量施工方案的优势在于其准确性和高效性。
通过使用现代测量仪器和软件,施工人员可以获得准确的测量结果,并在短时间内完成测量工作。

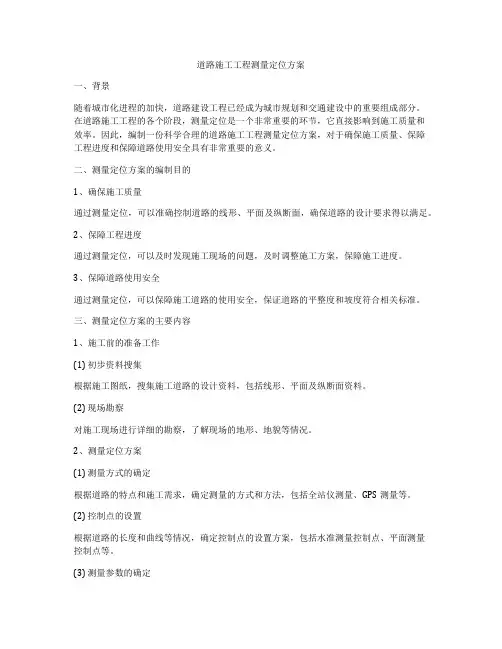

道路施工工程测量定位方案一、背景随着城市化进程的加快,道路建设工程已经成为城市规划和交通建设中的重要组成部分。
在道路施工工程的各个阶段,测量定位是一个非常重要的环节,它直接影响到施工质量和效率。
因此,编制一份科学合理的道路施工工程测量定位方案,对于确保施工质量、保障工程进度和保障道路使用安全具有非常重要的意义。
二、测量定位方案的编制目的1、确保施工质量通过测量定位,可以准确控制道路的线形、平面及纵断面,确保道路的设计要求得以满足。
2、保障工程进度通过测量定位,可以及时发现施工现场的问题,及时调整施工方案,保障施工进度。
3、保障道路使用安全通过测量定位,可以保障施工道路的使用安全,保证道路的平整度和坡度符合相关标准。
三、测量定位方案的主要内容1、施工前的准备工作(1) 初步资料搜集根据施工图纸,搜集施工道路的设计资料,包括线形、平面及纵断面资料。
(2) 现场勘察对施工现场进行详细的勘察,了解现场的地形、地貌等情况。
2、测量定位方案(1) 测量方式的确定根据道路的特点和施工需求,确定测量的方式和方法,包括全站仪测量、GPS测量等。
(2) 控制点的设置根据道路的长度和曲线等情况,确定控制点的设置方案,包括水准测量控制点、平面测量控制点等。
(3) 测量参数的确定根据实际情况,确定测量的参数,包括测量的精度要求、测量的频率等。
(4) 测量定位的流程明确测量定位的流程,包括测量、数据处理、结果分析等。
(5) 测量定位的管理确定测量定位的管理责任人和管理机构,明确相关的管理制度。
3、测量定位设备和人员要求(1) 设备要求明确测量定位需要的设备,包括全站仪、GPS仪器等。
(2) 人员要求明确测量定位需要的人员,包括测量工程师、测量助理等,明确其培训要求和工作要求。
四、测量定位方案的执行1、施工前的准备(1) 确保施工图纸的准确性(2) 安排施工现场的勘察工作2、测量定位工作的实施(1) 安排测量定位人员和设备到施工现场(2) 按照测量定位方案进行测量工作3、数据处理和结果分析(1) 对测量数据进行处理(2) 对测量结果进行分析,及时发现问题并提出解决方案4、测量定位工作的管理(1) 确保测量定位工作按照方案进行(2) 及时处理施工现场的问题,确保施工进度(3) 对测量定位工作进行总结和分析,总结经验,纠正不足。
定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作,以确定建筑物或结构物在固定位置上的具体坐标,确保工程的准确性和准确度。
放线施工是土地工程施工的重要一环,其准确性直接影响到后续施工的质量和进度。
本文将介绍放线施工的定位和测量方案。
一、定位方案:1.确定基准点在放线施工前,需要先确定一个具有固定坐标的基准点,以此为参照点进行测量和定位。
一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。
2.建立控制网采用网格法或三角剖分法,根据工程的大小和特点,在工程区域内选择适量的控制点。
通过这些控制点,可以形成一个控制网,用于后续的测量和定位工作。
3.建立放线基线在工程区域内,根据工程设计图纸确定主要放线基线。
一般采用主要建筑物边缘、主要道路中心线等作为基线。
通过这些基线,可以实现工程区域内的放线和测量。
4.等距放线按照建筑物或结构物的设计尺寸,确定放线点的坐标,并使用放线仪进行等距放线。
放线点的坐标可以根据图纸进行计算,或者通过实地测量获得。
5.标记放线点在放线点上进行标记,使用喷涂油漆或其他标记设备,将放线点标记清晰可见。
标记的内容应包括放线点编号、地理坐标、设计标高等信息,以便施工人员进行参考。
二、测量方案:1.三角测量法通过测量三边的长度和三个角度的大小,计算出放线点的坐标。
这种方法适用于平面简单、点位稀疏的场地,但是对于存在障碍物或复杂地形的场地,准确度会受到影响。
2.GPS测量法利用全球定位系统(GPS)进行测量,可以快速获得放线点的经纬度坐标。
这种方法适用于室外施工场地,但在室内或有大量遮挡物的场地效果不佳。
3.光电测量法通过激光仪器或电子测距仪测量点到点的距离,结合方位角测量点的位置。
这种方法适用于室内和室外施工场地,准确度较高。
4.全站仪测量法通过全站仪进行测量,可以同时测量点位的水平和垂直角度,以及距离和高差等参数。
这种方法适用于复杂场地和大型工程,准确度较高。
定位和测量放线施工方案本工程地下2层,地上3-5层,最高建筑高度22.8m。
根据工程的需要,在现场成立测量队,人员包括测量工程师2人,测量员6人。
选用全站仪1台、激光电子经纬仪2台、水准仪2台、激光垂准仪2台、50m钢卷尺5把、直尺10把、水准标尺10把。
一、场区平面控制网的测设(一)、场区平面控制网的布设原则1、平面控制先从整体考虑,遵循“先整体、后局部”,“高精度控制低精度”的原则。
2、根据设计总平面图、现场施工平面布置图布设平面控制网形。
3、点位选在通视条件好、安全、易保护的地方。
4、桩位用混凝土浇筑,并用钢管进行围护,用红油漆作好测量标记。
(二)、场区平面控制点的布设根据总平面图利用全站仪和国家城市导线点在现场区域内布设一条附合导线,然后利用极坐标法定出建筑物的主轴线,经角度、距离校测符合点位限差要求后,作为场区的首级控制,场区平面控制网的等级符合下表中的要求。
根据测角中误差公式mβ=±{fβfβ/(n+1)/N}1/2其中fβ为导线闭合差,N为导线闭合环数,取N=1;n为导线边数n=12,按一级导线的技术指标知mβ=±5",得fβ=±17",即导线闭合差必须小于±17"。
测边相对误差,导线边数按100m计算,由“美国天宝5600SA”仪器进行测距,精确度1mm+1PPM×d,角度最大误差1″以供测量精度达到1/50000以上。
二、建筑物的平面控制网(轴线控制网)(一)、轴线控制网的建立及精度要求在场区平面控制网建立后,利用首级控制点建立轴线控制网,具体是以轴线为准向四面扩散。
其精度应满足表中的技术指标要求。
建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。
施测中必须保证精度,杜绝错误,认真熟悉建筑图和结构图。
根据施工场地的实际情况考虑桩位的长期稳定的保留,对建筑物测设十字形主轴线,作为定位放线的依据。
定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节,尤其是在放线施工过程中更是必不可少的步骤。
准确的放线施工方案能够确保施工的精度和质量,减少误差和疏忽带来的风险。
本文将介绍定位和测量放线施工方案的基本原则和步骤,以及需要注意的问题。
2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前,需要先确定一个坐标系。
常用的坐标系包括全站仪坐标系、工程坐标系等。
根据实际情况选择适合的坐标系,确保施工过程的一致性和准确性。
2.2 确定基准点基准点是定位和测量放线的起点,一般选择在工地的固定地点,如角点、墙边等。
选择基准点时需要考虑到其稳定性和易辨识性,以便后续的放线工作可以基于该点进行计算和测量。
2.3 线路布置线路布置是定位和测量的重要步骤,其目的是确定放线的路径和方向。
根据施工图纸和设计要求,确定需要放线的点位和线路,并使用测量工具(如全站仪、测量尺等)进行测量和标记。
3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器,可以同时进行距离、角度和高差的测量。
使用全站仪进行测量时,需要设置好测量参数和目标点,在测量过程中保持稳定和准确。
3.2 使用测量尺测量尺是一种常见且简便的测量工具,适用于一些简单的测量任务。
在使用测量尺进行测量时,要保持尺子的水平和直立,减小误差的发生。
3.3 使用放线仪放线仪是专门用于放线工作的工具,可以通过拉线或发出激光等方式进行放线。
使用放线仪进行放线时,要注意保持仪器的稳定和准确,避免产生误差。
4. 注意事项4.1 系统校验在进行定位和测量放线之前,需要对测量仪器进行系统校验,确保仪器的准确性。
校验的内容包括校正仪器的误差、检查仪器的状态等。
4.2 数据记录在进行定位和测量放线时,要及时记录测量数据,并进行标注。
记录的内容包括测量的位置坐标、测量的误差等,以备后续的施工和验收。
4.3 现场环境定位和测量放线时,需要考虑现场的环境因素对测量的影响。
施工测量方案1 工程测量1.1本工程配备经纬仪、水平仪,以满足工程的测量精度及进度要求。
1.2工程的桩号测量定位工作由我队专业测量人员完成。
测量过程中配技术专职人员负责轴线、标高、垂直控制点设定。
1.3本工程定位采用平面坐标测量定位的方法进行。
根据业主在总平面图中提供的红线、测设座标点及定位座标点和有关图纸,根据原点和主控轴线建立区域直角坐标,由原点开始分别依次定出周边轴线最后与原点闭合。
1.4所有轴线控制点必须远离挖土影响,一般为边轴线向外3-5m,以防控制点移位。
2 平面控制2.1施工进场后,对业主提供的原始控制点(水准点、坐标点)进行复核,复核无误后,经监理工程师签字后,设置控制网和高程引测点,进行定位放线。
2.2由布设的施工控制网向线轴线引测,一般20~40米引测一次。
道路段适当增加引测次数,各控制点之间自然接顺。
应对各点坐标进行复测,确保测设精度。
3 技术要求3.1熟识施工图纸,掌握设计意图,严格按照规范规定的程序要求和标准进行精心施测,现场放样做到准确无误。
3.2经纬仪、水平仪等测量仪器,应经常保养和校验,保证测量仪器的完好。
3.3钢尺、盒尺等应进行鉴定误差、温度测定误差的修正,并消除定线误差、钢尺倾斜误差、钢尺对准误差、读数误差等等。
3.4要做到“勤”、“精”、“复”。
1)“勤”,即勤测,每一道工序开始时都要施测,认为必要时可以重测或加密施测。
2)“精”,施测时要精确,技术要熟练,设计和规范的要点要精通,施测方法要先进,措施要可靠。
3)“复”即测量工作要不厌其烦,反复施测,不放过每一个疑点,确保准确无误。
3.5所有外业测量资料,都应有墨水登记,测量完成后,需经监理工程师复核并签字认可。
3.6对于比较重要,要求较高的部位,测量前应针对实际情况,优选出最佳测量方案。
定位和测量放线工程施工测量是整个工程施工的先导性工作和基础性工作。
在施工现场建立以项目总工为主的测量施工小组,其中主测人员由2名专业测量人员担当,负责整个建筑工程的定位放线、标高传递、变形观测等施工测量工作,建筑定位放线、标高传递、垂直度控制采用SET4000电脑型全站速测仪,竖向传递采用激光经纬仪,铅垂仪,针对本工程占地面积大的特点,在前置定位采用全站仪。
变形观测、找平采用自动安平水准仪。
(1)平面控制、高程控制1)施测前的准备工作在施工准备阶段,测量人员要严格熟悉图纸,掌握工程建设的规模、要求以及与周边建筑物、构筑物的关系,施工前认真查看和复核由规划单位移交的测量控制点点位、数据,一定要复测坐标及控制点高程,弄清各种关系。
在已有控制点的基础上,要根据设计和施工要求,结合现场具体情况,对标志不足、不稳定,被移动或测量精度不符合要求的按施工测量要求进行补测、加固、移设或重新测定,并制订严密的施工测量方案,确定坐标系统和高程基准,建立施工控制网。
2)建立施工控制网施工控制网是为工程的施工放样而建立的。
遵循“由整体到局部、由高级到低级、先控制后实施”的原则。
通常首先建立施工控制网,由施工控制网放样出建筑物的主轴线,再根据建筑物的几何关系,由主轴线放样出辅助轴线,最后放样出建筑物的细部位置。
采用这样的放样程序,能保证放样的建筑物各元素间的几何关系,保证整个工程和各建筑物的整体性。
按照规划单位提供的建筑红线图和测图控制网中新设置的基线桩、水准点以及重要标志的保护桩,进行三角控制网的复测,并补充加密施工所需要的各种标桩,建立满足施工要求的平面和高程施工测量控制网,并进行平差计算。
3)平面控制根据总体到局部的控制原则,同时根据业主提供的坐标点和施工现场的实际条件,采用角度交汇法和距离交汇法建立平面坐标控制网。
基础垫层浇筑完成后,根据现场平面坐标控制网,用经纬仪定出各轴线的位置。
基础工程完成后,根据场地平面控制网,校测建筑轴线的控制点,将建筑物轮廓和细部轴线精确的弹测到首层平面上,考虑到随着楼层增高地面控制网逐渐失去控制作用,在浇筑施工到底板时,在底板上根据主测轴线测定四个主要柱列纵横两方向轴线点,组成一矩形内控制,在控制点位置上各预埋一块-20*20*5钢板,待一层顶板砼浇筑完成后,弹轴线控制线时,在四块预埋件上弹出对应轴线定位控制线,并在预埋件上打出永久性的轴线控制点,在以上各层施工时,在每层楼板上与该轴线点相对应位置上预留出20*20的预留孔,如图c,在各层施工时,利用激光经纬仪通过预留孔将轴线控制点垂直传递投测到每层。
定位与测量放线施工方案一、方案制定1.明确施工目标:首先要明确施工的目标,确定放线的范围和要求。
2.确定放线方式:根据工程的特点和施工要求,选择合适的放线方式,包括传统放线和现代放线技术。
3.确定放线工具:根据放线方式和工程特点,确定需要使用的放线工具,包括测距仪、放线器、开槽刀等。
4.编制放线图纸:根据工程设计图纸,编制放线图纸,并确定主要放线控制点。
5.确定放线时间:根据工程进度和天气条件,确定最佳放线时间。
二、放线前准备1.准备放线工具:检查放线工具的完整性和性能,确保放线工具能够正常使用。
2.准备放线材料:准备好足够数量的放线绳、放线木桩或其他定位工具。
3.检查放线点座标:根据设计图纸,检查放线点的座标是否准确,并校对控制点的座标。
4.调查地形环境:对施工现场的地形环境进行调查,了解地势情况和影响放线的因素。
5.与相关部门协调:与土木工程、测绘工程、电力工程等相关部门进行沟通和协调,确保施工的顺利进行。
三、放线操作步骤1.选择主要控制点:根据放线图纸,选择主要控制点,并在现场标出。
2.放线固定点:根据放线图纸,选择合适的放线固定点,将放线绳、放线木桩等固定在控制点上。
3.确定放线方向:根据工程需要和施工要求,确定放线的方向,标出放线的起点和终点。
4.放线:使用测距仪、放线器等工具,按照放线图纸上的要求,顺利进行放线操作。
5.检查放线结果:放线完成后,对放线结果进行检查和核对,确保放线的准确性。
四、安全注意事项1.放线时要注意安全,避免发生意外事故,必要时要佩戴安全防护装备。
2.施工现场要注意清理,确保不影响放线操作,同时要注意维护环境卫生。
3.注意与其他施工人员的协调,避免发生误操作和冲突。
4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。
以上是一个关于定位与测量放线施工方案的简要范例,具体方案还需要根据工程的实际情况进行细化和调整。
在实际施工中,还需要根据工程的具体要求和标准进行操作,确保施工的准确性和安全性。
定位及测量放线施工方案1. 前言在一些建筑工程中,放线工作是非常重要的一项工作,它的准确性和精度直接影响着建筑质量和工程进度。
确保施工放线的准确性和精度是实现建筑工程高质量快速建设的重要保障。
因此,为确保建筑工程施工质量,需要编制符合实际情况的放线施工方案。
2. 放线的基本原则放线前,必须仔细研究结构图纸,在这个基础上制订放线方案。
放线是依据结构图纸上的比例根据实际尺寸在施工场地上把图形比例放大,保持尺寸比例一致并较好地复制在施工场地上的技术活动。
其基本原则有以下几点:•保证施工工艺的安全性•表明结构的位置、大小和形状•控制建筑施工误差•能够为相关施工提供准确的位置、空间和高程•确定完整的建筑工程放线计划,确保施工周期的可控性3. 放线施工流程放线工作前需明确测量定位的范围、放线方式、测量精度、要点等,制定详尽的放线作业计划,合理组织施工过程。
一般放线施工流程如下:•确认放线区域:场地中确定需要放线测量的区域范围,详细核实施工区域的地形地貌、施工条件等。
•确定放线方案:通过分析结构图上的比例关系,制定符合实际情况的放线方案,明确放线方式、精度要求等。
方案制订后需与工程主管部门或监理部门进行审查并经过批准。
•测量定位:按照放线方案,使用全站仪或其他精密仪器进行测量。
测量时应注意保持精度一致、定位准确,避免测量错误,影响后续施工。
完成测量后需要核对测量数据,并填写相关测量记录表格。
•放线:根据实测数据,在施工场地上按照一定的标志线(如红线)进行放线,保证放线精度。
放线时需要注意表明结构的位置、大小和形状,在确定施工误差的同时,为施工者提供详细的位置、空间和高程等信息。
•质量检查:对放线工作进行全面的质量检查。
质量检查应遵循明确的质量要求和质量标准,并根据实际情况采取不同的检查方式和方法。
对放线精度和误差进行分析,发现问题及时处理并记录相关信息。
4. 注意事项在进行放线施工时,需要注意如下事项:•使用先进、精密的测量仪器组合进行测量,保证测量精度•根据实际施工需要,严格按照放线方案和相应的标准进行放线•对放线的数据和记录进行及时、详尽的核对,避免放线偏差和错误•建立完善的建设记录和文档体系,在放线施工后尤其需要完善记录和备份数据•对于复杂的放线施工场地,需要在方案制订前进行现场勘察,评估各种可能性,以便找到最优的解决方案5. 总结放线施工是一个十分重要的工作,放线的精度直接影响着建筑质量和工程进度。
目录一、编制依据 (2)二、工程概况 (2)三、现场测量 (3)1、测量放线准备 (3)1.1 技术准备 (3)1.2 主要仪器及工具准备 (4)1.3 测量机构组成及人员准备 (4)2、控制网的布设与精度要求 (5)2.1 场地平面控制网的测设 (5)2.2 场地标高控制网的测设 (7)2.3 轴线的竖向传递与精度设计 (7)3、标高的竖向传递与精度设计 (9)3.1 ±0.000以下标高传递 (10)3.2 ±0.000以上高程传递 (10)4、分项工程及细部放线的测量控制 (10)4.1 平面定位线 (10)4.2 标高定位线 (11)4.3 装饰施工抄平放线 (12)5、施工测量主要技术指标 (13)6、验线、沉降观测及桩点保护 (14)6.1 验线 (14)6.2 沉降观测 (14)6.3 桩位保护 (16)7、提交的测量资料 (16)8、测量管理规定与安全注意事项 (17)一、编制依据1、《工程测量规范》GB50026-20072、《工程测量基本术语标准》GB/T50228-20113、建筑施工手册4、《建筑变形测量规程》(JGJ/T8-2007)5、《建筑与建筑群综合布线工程验收规范》(GB/T50312-2000)6、太原市武家庄城中村改造地块施工相关施工图二、工程概况太原市武家庄城中村改造地块七位于太原市晋源区,南中环西街以南,冶峪河北街以北,千峰南路以西,20米规划路以东。
包括20#、21#、22#和23#住宅楼以及地库、商业部分组成。
太原市武家庄城中村改造地块七的总建筑面积为136984.68 m2,其中地上建筑面积(含保温):99044.27m2,地下建筑面积:37940.41m2。
本工程±0.00相当于绝对标高黄海高程785.2m。
场地自然地面平均高程为781.4m,相对标高平均为-3.8米。
20#楼基础底板垫层底标高为-9.27m(基础顶标高为-8.0m,筏板厚 1.1m),消防电梯集水坑底标高为-10.95m,电梯基坑底标高为-9.75m,独立基础底标高为-2.6m。
21#楼基础底板垫层底标高为-9.17m(基础顶标高为-8.0m,筏板厚 1.0m),消防电梯集水坑底标高为-10.95m,电梯基坑底标高为-9.75m。
22#楼基础底板垫层底标高为-9.47m(基础顶标高为-8.0m,筏板厚 1.3m),消防电梯集水坑底标高为-10.95m,电梯基坑底标高为-9.75m,独立基础底标高为1.5m。
23#楼基础底板垫层底标高为-9.47m(基础顶标高为-8.0m,筏板厚 1.3m),消防电梯集水坑底标高为-10.95m,电梯基坑底标高为-9.75m。
地库筏板基础底板垫层底标高为-8.67m,外墙基础垫层底标高为-8.97m,下柱墩的垫层底标高为-9.17m。
集水坑的底标高为-9.50m。
三、现场测量1、测量放线准备1.1、技术准备1.1.1与建设单位和监理单位一起对现有的测量控制点坐标进行校核,进行建筑红线的交接及书面资料的交接,以作为施工测量放线的依据。
1.1.2 了解设计意图,熟悉施工图纸,基础工程整体布局,工程特点、施工布置、进入情况、周围环境、现场地形、定位条件,组织测量人员对图纸进行详细的会审,对存在的问题上报有关主管部门,及时解决,并做好内业计算工作。
1.1.3 进行测量仪器的检定和配备,所有计量仪器均应按《计量法》规定进行检验。
1.1.4 收集施工坐标和测量坐标系统的换算数据。
并准备测量资料和表格。
1.1.5 组织测量人员学习有关高层建筑的测量技术规范、验收标准,熟悉施工图纸,对分包专业单位进行全面的交底。
1.1.6 测量人员需经过岗位培训,持有效的岗位证书上岗。
1.2 主要仪器及工具准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器,所有测量器具必须经专业法定检测部门检验合格后方可使用。
使用时应严格遵照工程测量规范(GB50026-2007)要求操作、保管及维护,并设立测量设备台帐。
日常仪器使用过程中轻拿轻放,由测量负责人负责监督,仪器使用责任到人。
所有仪器定期到有资质的的专业仪器检测单位进行检测与保养。
施工测量仪器设备1.3 测量机构组成及人员准备根据本工程的实际情况,需要进行测量的总体把握。
我公司属总包单位,现场拟配备测量负责人:1名;测量技术员:1名;配合人员:3名。
负责该工程的基准点、测设点的维护和使用。
配合现场施工,对施工作业面进行测量放线、抄测标高,并按规定程序检查验收;负责测量资料的编制、收集整理、归档等工作;为施工技术人员提供准确数据供项目工程师技术决策。
2、控制网的布设与精度要求平面控制网的控制线,包括建筑物的主轴线,其测距精度不低于1/20000,测角精度不大于5"。
标高控制网闭合差为±5 mm(n为测站数)2.1 场地平面控制网的测设我方进场时业主提供三个城市坐标控制点,以及相关城市水准点,根据业主提供的城市坐标点使用全站仪引测到场内,在建设单位、监理单位、我施工单位共同见证下,引测到场内三个坐标值为:引测1#坐标:X=54970.815m Y=13968.257m Z=782.345m引测2#坐标:X=54983.331m Y=14036.469m引测3#坐标:X=55040.538m Y=14046.375m。
坐标控制桩埋深1.5m,用混凝土浇筑并用红油漆作标记,测定其高程作为工程定位放线的依据。
坐标控制桩位置见下图:待基坑第一层土开挖完成,边坡注浆、喷锚完毕,基坑边沉降变形稳定后,在距离基坑边3m处混凝土地面设置建筑物主轴线控制网点。
控制网点的间距控制在20~40m之间。
根据控制桩用全站仪引测出轴线控制网点-1(ZK-1)、(ZK-2)、(ZK-3)、(ZK-4)。
用角度测绘法验证四个点是否闭合方正,对边距离是否相等,如有偏差反复调整验证,至正确为止。
(见下图)控制网点的布置位置要求便于通视,施测简便易于操作,便于查验。
尽量避免复杂的施测方法。
本控制网主控点按Ⅰ级建筑方格网进行测设,测角中误差±5",边长相对中误差1/20000,相邻两点间的距离误差要控制在±2mm以内。
为保证控制网的精度,在土方施工阶段每10天对控制网进行一次校核,在基础施工阶段每15天进行一次校核,施工期间,每60天进行一次校核。
在校核后若发现桩点位移超限时,应及时修正桩点,结构的坐标值。
在施测面上应根据具体情况,可对控制网进行局部临时加密,以便于用常规方法进行细部测量。
平面控制点经我方质检部门验收并经监理复测验收合格后,方可正式使用。
2.2 场地标高控制网的测设2.2.1 布网原则2.2.1.1高层建筑附近至少要设置3个水准点或±0.000水平线,一般建筑物附近要设置2个水准点或±0.000水平线。
2.2.1.2整个场地内,东西或南北相距100m左右要有水准点,即在场地内任何地方安置水准仪时,都能同时后视到2个水准点,以便使用。
并且使场地内各水准点构成闭合图形,以便闭合校核。
2.2.1.3各水准点点位要设在建筑物开挖和地面沉降范围之外,水准点桩顶标高应略低于该处场地设计标高,深度为1-1.5m为宜,以便于长期保留。
2.2.2、水准控制点的测法水准点引测采用附合水准测法。
按国家二等水准测量的精度要求进行引测。
根据业主提供的城市水准点,用精密水准仪进行引测(100m)mm(n为测站数)或±(L为测线长度,以km单位)时。
应按测站数成正比例进行闭合差调整。
实测时应使用精度不低于S3级的水准仪,视线长度不大于70m,且要注意前后视线等长,镜位与转点均要稳定。
使用塔尺时,要尽量不抽出第二节。
有条件时可用两次镜位法按“后-前-前-后”的次序观测,再次镜位高差要大于100mm,转点间再次镜位测得高差之差小于±5mm时取其平均值。
2.2.3、检测、与复测整个场地内各水准点标高和±0.000水平线标高经自检及有关质量部门和甲方检测验收合格后,方可正式使用,桩位保护方法与平面控制桩的保护相同。
土方施工阶段每10天进行一次复测,,雨季前后各复测一次,结构施工期间每60天进行一次复测(也可结合沉降观测同时进行)。
2.3轴线的竖向传递与精度设计±0.000以下轴线采用对穿直线法,将经纬仪置于轴线控制网点上,后视前方控制点,将轴线投测至施工层上;轴线投测后,仪器置于施工层校测角度是否与理论值相符,用检定过的50m钢尺丈量相邻轴线间距离,距离若在规范规定之内,投测正确,否则应重新投测,直至正确为止,最后将轴线墨线于施工层面上。
±0.000以上开始使用激光铅直仪采用内控法进行轴线的竖向传递控制。
内控点设在±0.000板处,内控点的间距控制在50m左右,每个施工流水段内不少于4个。
控制点在选点时要避开梁、柱托及构造上有特殊要求的部位;要保证通视,便于丈量。
内控点必须连测,平差后才能使用(轴线控制网见附图)。
A.内控点埋件的埋设:在首层底板上布置内控点,内控点处埋设1块100*100*8的钢板,在钢板下面焊Φ12钢筋,且与底板焊接浇筑。
以后在各层施工浇筑混凝土顶板时,在对应控制点垂直正上方位置预留出200mm*200mm孔洞,以便用激光铅直仪向上投测轴线。
B.内控制点的测设待预埋件埋设完毕后,将内控点分别投测到预埋铁件上,经校核无误后,刻十字线即为各控制点平面位置。
C.轴线投测方法每层楼板浇筑后,将全自动激光准直仪安置在作好的控制点上,对中整平后,使仪器发射激光束,穿过楼板预留洞而向上直射到激光接收靶上,激光垂准仪操作人员转动仪器,使激光点在接收靶上形成圆圈,上面操作人员见光后移动接收靶,使靶交点与圆圈中点重合,此时固定靶位,在预留孔边做好标记,在混凝土上弹十字墨线,该点即引测完毕,用同样方法将其余各点投测在同一施工层上。
控制点投测后将经伟仪分别置于各点上,检查相邻点间夹角是否为90°,然后用检定过的50m钢尺校测每相邻两点间水平距离是否与对应的控制点间距离相等,分析边、角是否相匹配,若相匹配证明投测无误,若不匹配证明投测有误,应重新投测,直至正确。
控制点投测正确后,用DJ2经纬仪根据控制点施测出各轴线,并弹墨线于楼板面上,以后各层轴线投测方法均相同。
轴线投测时,测量人员互相之间用对讲机进行联络。
因本工程各楼座层数都在二十四层及三十二层,轴线垂直传递不可能从首层一次传递至顶层,故要在楼层间设置一处轴线传递中转点,20#、21#住宅楼中转点设置于12层,22#、23#中转点设置于16层。
待轴线传递至本层后,将本层放线预留洞封堵,然后将本层轴线延伸形成交点,做好标志并加以保护,如下图:D、边线及控制线的施工测量(1)利用各层传递的轴线控制点,用钢尺排出墙、柱(暗柱)梁的边线,用墨线弹出。
