复习一、填空1、用热继电器对电动机进行过载及断相保卫，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路、欠压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热原理原理而动作的。
它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和辅助电路组成。
5、电动机的正反转操纵电路，在任何时候都只准许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650一般车床的主轴电动机容量为30KW，采纳全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动操纵。
7、Z3040摇臂钻床运动部件较多，分不采纳主轴电动机、冷却泵电动机、摇臂升落电动机和油泵电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘操纵电路可分为三个局部，分不是整流装置、操纵装置和保卫装置。
9、X62W卧式铣床的主轴变速能够在主轴运动时进行，也可在主轴不转时进行，不需要再按下停止按钮。
10、凸轮操纵器触点直截了当用来操纵电动机主电路，因此要求触点___容量大_____，主令操纵器触点只操纵接触器，再由接触器操纵电动机，因此触点容量较凸轮操纵器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。
由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器操纵线路中，依靠自身的辅助触点维持线圈通电的环节喊自锁环节；串进对方操纵线路的动断触点喊互锁触点。
13、固态继电器〔SSR〕是一种新奇的无触点开关，采纳固体半导体元器件组装而成。
14、三相笼型异步电动机能够通过改变定子绕组磁极对数，电压频率以及转差率S能够实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故能够用中间继电器来扩大操纵回路的数目。
16、如需要在不同的场所对电动机进行操纵，可在操纵电路中并联几个起动按钮和串联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5操纵主轴电动机的速度变化，低速运行时，KM4触头闭合，高速时运行时KM5触头闭合。
第1章常用低压电器【填空题】1.电器一般具有两个基本组成部分：感测部分（电磁机构）和执行部分（触头）。
2.电弧熄灭方法：降低电场强度和电弧温度。
3.接触器：用来频繁接通和切断电动机或其它负载主电路的一种自动切换电器。
具有远距离操作功能和失（欠）压保护功能；但没有低压断路器所具有的过载和短路保护功能。
4.接触器按其主触头通过的电流种类，分为直流接触器和交流接触器。
5.接触器符号：6.继电器：是一种根据特定形式的输入信号而动作的自动控制电器。
由承受机构、中间机构和执行机构三部分构成。
7.继电器返回系数，是继电器重要参数，吸合时间和释放时间。
8.继电器的主要特点是具有跳跃式的输入-输出特性。
9.继电器符号：10.中间继电器：用来放大信号，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换及隔离用。
11.中间继电器符号：12.时间继电器：在敏感元件获得信号后，执行元件要延迟一段时间才动作的电器。
13.时间继电器符号：通电延时（b,d,e），断电延时（c,f,g）14.速度继电器也称反接制动继电器，用在异步电动机的反接制动控制。
15.速度继电器符号：16.热继电器：利用电流的热效应原理来工作的保护电器，用作三相异步电动机的过载保护。
（双金属片）17.热继电器符号：18.行程开关：又称限位开关，根据生产机械运动的行程位置发出命令以控制其运动方向或行程长短的小电流开关电器。
19.行程开关触点符号：20.低压熔断器：利用熔体的熔化作用而切断电路的、最初级的保护电器，适用于交流低压配电系统或直流系统，作为线路的过负载及系统的短路保护用。
21.低压断路器：按结构形式分为万能式和塑料外壳式两类。
用于电路过载、短路和失压保护。
【简答题】1.12 时间继电器和中间继电器在电路中各起什么作用？时间继电器：分为通电延时：接收输入信号延时一定的时间，输出信号才发生变化，当输入信号消失时，输出瞬时复原；断电延时：接收输入信号时，瞬时产生相应的输出信号，当信号消失后，延迟一点过时间，输出复原。

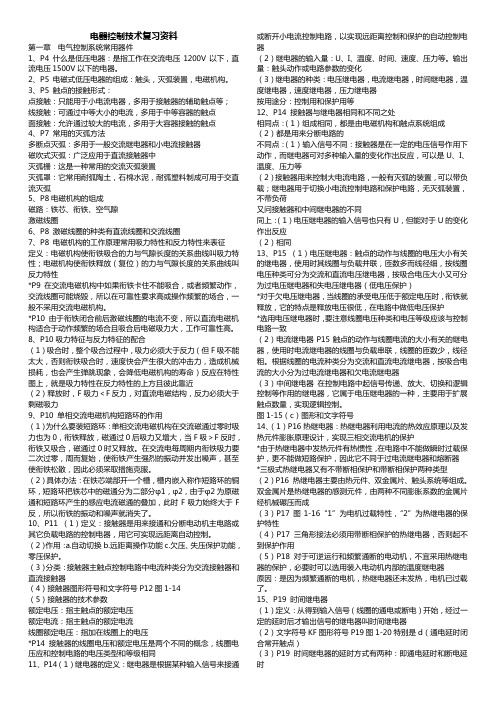

电器控制技术复习资料第一章电气控制系统常用器件1、P4 什么是低压电器：是指工作在交流电压1200V以下，直流电压1500V以下的电器。
2、P5 电磁式低压电器的组成：触头，灭弧装臵，电磁机构。
3、P5 触点的接触形式：点接触：只能用于小电流电器，多用于接触器的辅助触点等；线接触：可通过中等大小的电流，多用于中等容器的触点面接触：允许通过较大的电流，多用于大容器接触的触点4、P7 常用的灭弧方法多断点灭弧：多用于一般交流继电器和小电流接触器磁吹式灭弧：广泛应用于直流接触器中灭弧栅：这是一种常用的交流灭弧装臵灭弧罩：它常用耐弧陶土，石棉水泥，耐弧塑料制成可用于交直流灭弧5、P8电磁机构的组成磁路：铁芯、衔铁、空气隙激磁线圈6、P8 激磁线圈的种类有直流线圈和交流线圈7、P8 电磁机构的工作原理常用吸力特性和反力特性来表征定义：电磁机构使衔铁吸合的力与气隙长度的关系曲线叫吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线叫反力特性*P9 在交流电磁机构中如果衔铁卡住不能吸合，或者频繁动作，交流线圈可能烧毁，所以在可靠性要求高或操作频繁的场合，一般不采用交流电磁机构。
*P10 由于衔铁闭合前后激磁线圈的电流不变，所以直流电磁机构适合于动作频繁的场合且吸合后电磁吸力大，工作可靠性高。
8、P10吸力特征与反力特征的配合（1）吸合时，整个吸合过程中，吸力必须大于反力（但F吸不能太大，否则衔铁吸合时，速度快会产生很大的冲击力，造成机械损耗，也会产生弹跳现象，会降低电磁机构的寿命）反应在特性图上，就是吸力特性在反力特性的上方且彼此靠近（2）释放时，F吸力＜F反力，对直流电磁结构，反力必须大于剩磁吸力9、P10 单相交流电磁机构短路环的作用（1）为什么要装短路环：单相交流电磁机构在交流磁通过零时吸力也为0，衔铁释放，磁通过0后吸力又增大，当F吸＞F反时，衔铁又吸合，磁通过0时又释放。
在交流电每周期内衔铁吸力要二次过零，周而复始，使衔铁产生强烈的振动并发出噪声，甚至使衔铁松散，因此必须采取措施克服。

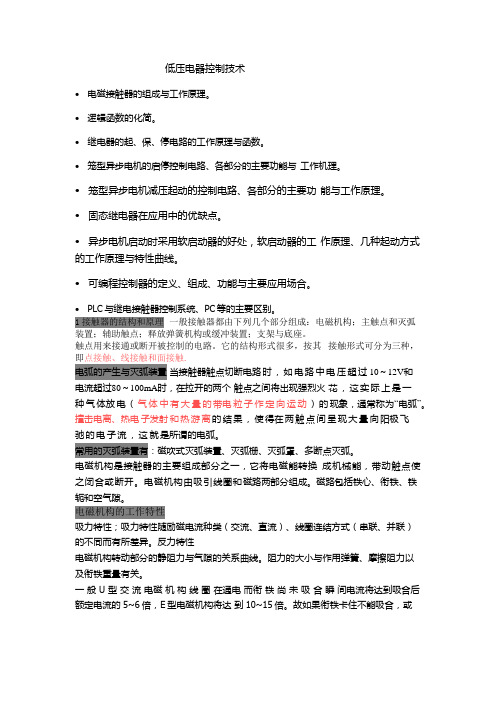

低压电器控制技术• 电磁接触器的组成与工作原理。
• 逻辑函数的化简。
• 继电器的起、保、停电路的工作原理与函数。
• 笼型异步电机的启停控制电路、各部分的主要功能与工作机理。
• 笼型异步电机减压起动的控制电路、各部分的主要功能与工作原理。
• 固态继电器在应用中的优缺点。
• 异步电机启动时采用软启动器的好处，软启动器的工作原理、几种起动方式的工作原理与特性曲线。
• 可编程控制器的定义、组成、功能与主要应用场合。
• PLC与继电接触器控制系统、PC等的主要区别。
1接触器的结构和原理一般接触器都由下列几个部分组成：电磁机构；主触点和灭弧装置；辅助触点；释放弹簧机构或缓冲装置；支架与底座。
触点用来接通或断开被控制的电路。
它的结构形式很多，按其接触形式可分为三种，即点接触、线接触和面接触.电弧的产生与灭弧装置当接触器触点切断电路时，如电路中电压超过10 ～12V 和电流超过80 ～100mA 时，在拉开的两个触点之间将出现强烈火花，这实际上是一种气体放电（气体中有大量的带电粒子作定向运动）的现象，通常称为“电弧”。
撞击电离、热电子发射和热游离的结果，使得在两触点间呈现大量向阳极飞驰的电子流，这就是所谓的电弧。
常用的灭弧装置有：磁吹式灭弧装置、灭弧栅、灭弧罩、多断点灭弧。
电磁机构是接触器的主要组成部分之一，它将电磁能转换成机械能，带动触点使之闭合或断开。
电磁机构由吸引线圈和磁路两部分组成。
磁路包括铁心、衔铁、铁轭和空气隙。
电磁机构的工作特性吸力特性；吸力特性随励磁电流种类（交流、直流）、线圈连结方式（串联、并联）的不同而有所差异。
反力特性电磁机构转动部分的静阻力与气隙的关系曲线。
阻力的大小与作用弹簧、摩擦阻力以及衔铁重量有关。
一般 U 型交流电磁机构线圈在通电而衔铁尚未吸合瞬间电流将达到吸合后额定电流的5~6倍，E型电磁机构将达到10~15倍。
故如果衔铁卡住不能吸合，或者频繁动作，线圈可能被烧毁。
这就是对于高可靠性，或频繁动作的控制系统采用直流电磁机构，而不采用交流电磁机构的主要原因。
第一章：1.一般电器可有哪两部分从组成？常用电器分类时，按其工作电压可以分为哪两类电器？按其在电路中所起的作用，又可分为哪两类电器？2.简述电磁式电器中电磁机构的作用？电磁机构一般由那些部分组成？3.电流线圈和电压线圈各有什么特点？应如何将它们接入线路？4.何谓电磁机构的吸力特性和反力特性？（直流和交流）它们应如何配合？5.试述直流电磁机构和交流电磁机构的结构特点，试画出其电流特性和吸力特性曲线。
6.什么是触点的超行程？有什么作用？7.什么是触点的初压力？其作用是什么？8.交流电磁铁上的短路环的作用是什么？9.触点由哪几种接触形式？各有什么特点？10.触点电阻由哪两部分构成？影响接触电阻的主要因素有那些？12.电路分断产生的电弧对电路有什么影响？有哪些常用的灭弧方法？13.刀开关在实际使用中应注意哪些方面？14.什么是选择型低压断路器？什么是非选择型断路器？它们各用于什么场合？15.低压断路器一般带有哪些脱扣器？它们的作用是什么？16.什么是熔断器的保护特性？有什么特点？17.直流接触器与交流接触器有何区别？（主触点、灭弧、线圈）18.简述接触器的选用原则。
19.交流电磁机构的线圈能否串联使用？为什么？20．交流接触器是否可以代替额定电流相同的直流接触器？为什么？20.交流接触器频繁操作后，为什么会发热？其衔铁卡住后会出现什么后果？21.在接触器铭牌上常见AC3、AC4等字样，它们有何意义？22.接触器线圈通电后，接触器不能完全吸合，试分析其原因。
23.交流接触器频繁操作后线圈为什么会发热？其衔铁卡住后会出现什么后果？26.低压断路器的保护特性。
27.试画出电磁式继电器的输入—输出特性曲线。
28.电压继电器与电流继电器相比，具有什么特点？（接线方式、线圈特点）29.什么是电流继电器？可分为哪两类？各起什么作用？30.中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？31.断电延时型时间继电器和通电延时型继电器的动作情况分别如何？32.在电动机起动过程中，热继电器会不会动作？为什么？33.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？34.固态继电器有什么优点？按负载电源可分为哪两类？35．控制电路中自锁与互锁是如何实现的？它们起什么作用？第二章：35.点动控制电路、单相自锁控制电路、单相点动、自锁混合控制电路。
《电气控制与PLC控制技术》复习大纲第一章:常用的低压电器1,常用低压电器的组成及其分类.2,从结构上看,电器一般都具有两个基本组成部分,即感受部分与执行部分.3,低压电器按它在电气线路中的地位和作用可分为电压配电电器和低压控制电器两大类. 4,自动空气开关主要有:触头系统,灭弧装置,保护机构及手动操作机构四大部分组成.5,接触器的作用与分类.6,接触器是由电磁机构,触头系统,灭弧装置,辅助部件组成.7,热继电器,熔断器的作用与选用.8,,熔断器的主要参数:容体的额定电流和熔断电流;选用时,熔断电流是容体的额定电流的2倍.第二章:电气控制基本原理1,常用的电气控制系统图有电气原理图,电器布线图与安装图.2,图中所有的元器件都应采用国家统一规定的图形符号和文字符号.3,由继电器接触器所组成的电气控制电路,基本控制规律有自锁与互锁的控制,点动与连续运转的控制,多地联锁控制,顺序控制与自动循环的控制等.4,三相异步电动机的三大控制(启动,制动,调速)环节的原理,方法及分类.5,直流电动机的一般控制(启动,调速,制动)原理,方法,分类.6,电气控制系统常用的保护环节有过电流,过载,短路,过电压,失电压,断相,弱磁与超速保护等. 第三章:典型设备电气控制电路分析1,电气原理图阅读分析基本原则是:先机后电,先主后辅,化整为零,集零为整,统观全局,总结特点.2,分析电路最常用的分析方法是查线分析法.第四章:电气控制系统设计1,电气控制设计的一般原则,一般顺序以及基本内容.2,电气原理图设计的步骤与方法;3,电气控制设计分电气原理图设计和电气工艺设计两部分,电气原理图设计是整个设计的中心环节,是工艺设计和制定其他技术资料的依据.4,一个电气传动系统一般由电动机,电源装置和控制装置三部分组成.5,电动机的选择包括电动机种类,结构形式,电动机额定转速和额定功率.6,电气控制原理图的设计方法有分析设计法和逻辑设计法两种.第五章:可编程序控制器及其工作原理1,可编程序控制器是以微处理器为核心,综合计算机技术,自动控制技术和通信技术发展起来的一种新型工业自动控制装置.2,PLC的应用大致分为如下几个领域:开关量逻辑控制,模拟量控制,运动控制,监控系统,分布控制系统.3,编程序控制器的特点是什么4,编程序控制器按机构形式分:整体式PLC和模块式PLC.5,PLC的基本结构由中央处理器(CPU),存储器,输入,输出接口,电源,扩展接口,通信接口,编程工具,智能I/O接口,智能单元等组成.6,PLC的存储器包括系统存储器和用户存储器两部分.7,可编程序控制器的软件由系统软件和用户程序两大部分.8,PLC的编程语言有:梯形图(LAD),指令表(STL),顺序功能流程图(SFC).9,PLC采集现场信息即采集输入信号有两种方式:集中采集输入方式,立即输入方式.10,可编程序控制器的工作过程:输入采样阶段程序执行阶段输出刷新阶段.第六章:S7—200系列可编程序控制器1,S7—200系列PLC的构成,内部元器件.2,S7—200系列PLC的基本指令与功能指令.第七章:FX系列可编程序控制器1,子系列名称.如1S,1N和2N等;2,I/O总点数.如16,32,48和128等;3,单元类型.M为基本单元; E为I/O混合扩展单元及扩展模块;EX为输入专用扩展模块;EY 为输出扩展模块;4,输出形式.R为继电器输出;T为晶体管输出;S为晶闸管输出;5,电源和I/O类型等特征.无符号为AC电源,DC 24V输入;D和DS为DC 24V电源等.6,在FX系列PLC中,对每种软继电器都用一定的字母来表示,X表示输入继电器;Y表示输出继电器;M表示辅助继电器;D表示数据寄存器;T表示定时器;S表示状态继电器.7,FX系列PLC的20条基本指令,两条步进指令.第八章:可编程序控制器的程序设计:1,梯形图按自上而下,从左到右的顺序排列.2,任何一个复杂的梯形图程序,总是由一系列简单的典型单元梯形图组成的.3,PLC在逻辑控制系统中的程序设计方法主要有经验设计法,顺序设计法和继电器控制线路移植法三种.4,根据绘制的功能图来设计PLC梯形图程序的方法,即编辑方式.常用的编辑方式有:使用通用的逻辑指令(即起保停电路)的编程方式,以转换条件为中心的编程方式和顺序控制继电器的编程方式.第九,十章:可编程序控制器应用系统设计,可编程序控制器联网通信设计题1,用PLC改造双速交流异步电动机自动控制线路:要求:使用FX系列可编程序控制器.设计主电路,I/O地址分配表,I/O接线图,梯形图,指令表;采用基本指令的编程方法,程序设计为半自动控制.设计如下:5,指令表:0,LD X01,OUT M02,LD X13,OR Y44,ANI M05,ANI X26,ANI Y57,OUT Y48,OUT T0 K209,LD T010,OR M111,ANI M012,ANI X113,OUT M114,LD X215,OR M216,ANI MO17,ANI X118,OUT M219,LD M120,OR M221,ANI M022,ANI Y423,OUT Y524,END设计题2,,用PLC改造双重连锁正反转启动能耗制动控制线路:要求:使用FX系列可编程序控制器.设计主电路,I/O地址分配表,I/O接线图,梯形图,指令表;采用基本指令的编程方法,程序设计为半自动控制.设计如下:5,指令表0,LD X11,OR Y42,ANI X03,ANI X24,ANI Y55,ANI Y66,OUT Y47,LD X28,OR Y59,ANI X010,ANI X111,ANI Y412,ANI Y613,OUT Y514,LD X015,ANI Y416,ANI Y517,OUT Y618,END。
电气控制知识复习资料一、基本概念1.电器的定义电器是一种能根据外界的信号（机械力、电动力和其他物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。
2.电器的分类按工作电压等级分：高压电器（交流额定电压1200V 、直流额定电压1500V 以上）和低压电器（交流额定电压1200V 、直流额定电压1500V 及以下）按动作原理分：手动电器和自动电器按用途分：控制电器（继电器，接触器，按钮等）、配电电器（低压隔离器，熔断器，断路器等）、执行电器（电磁铁，电磁离合器等）按工作原理分：电磁式电器（依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等）和非电量控制电器（依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等）二、常用电气元件1. 控制按钮按钮是一种结构简单、应用广泛的主令电器。
在低压控制电路中，用于手动发出控制信号，短时接通和断开小电流的控制电路。
按钮也常作为可编程控制器的输入信号元件。
符号：SB2. 行程开关行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器，主要用于生产机械的运动方向、行程大小控制或位置保护等。
符号：SQ3. 接近开关和光电开关接近开关是一种非接触式的、无触点的行程开关，内部为电子电路，按工作原理分为高频振荡性、电容型和永磁型三种类型。
当运动着的物体接近它到一定距离时，它就能发出信号，从而进行相应的操作。
接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可以用于高频计数、测速、液面检测等。
光电开关是另一种类型的非接触式检测装置。
它有一对光的发射和接收装置。
根据两者的位置和光的接收方式可以分为发射式和反射式，作用距离从几厘米到几十米不等。
行程开关、接近开关、光电开关的选择方式：选用时，要根据使用场合和控制对象确定检测元件的种类。
电气控制技术复习资料一、概述电气控制技术是现代工业自动化领域中的重要组成部分，它通过电气信号来控制和调节机械设备的运行。
掌握电气控制技术对于工程师和技术人员来说至关重要，因为它涉及到工业生产中的电路设计、传感器技术、运动控制等方面。
本文档将针对电气控制技术的基础知识进行复习，帮助读者巩固相关概念和理论。
二、电气控制系统的基本原理电气控制系统由控制器、执行器和传感器等组成。
控制器接收输入信号，经过处理后产生输出信号，通过执行器对机械设备进行控制。
传感器用于感知环境参数，将其转化为电信号输入给控制器。
电气控制系统的基本原理是根据控制规律，通过调节执行器的控制量，实现对被控制对象的控制。
三、电路设计与分析电路设计是电气控制技术的基础，它涉及到电路图的绘制和电路参数的计算。
读者需要掌握直流电路和交流电路的基本知识，包括电压、电流、电阻、电感、电容等概念。
此外，了解各种电路元件的特性和使用方法也是必要的。
针对电路设计的分析，读者需要掌握基本的电路分析方法，如基尔霍夫定律、奥姆定律、电压分压和电流分流等。
四、传感器技术与信号处理传感器是电气控制系统中的重要组成部分，它可以将各种物理量转换为电信号，用于反馈给控制系统。
了解不同类型的传感器原理和特点对于正确选择和应用传感器至关重要。
此外，信号处理是处理传感器输出信号的重要环节，读者需要了解常见的信号处理方法，例如滤波、放大、AD转换等。
五、运动控制与电机驱动电气控制技术在运动控制领域有广泛应用，例如机床、机器人、流水线等。
了解运动控制系统的基本原理和电机驱动的工作方式对于工程师来说非常重要。
掌握伺服电机和步进电机的工作原理、控制方法和参数调节是必要的。
六、控制器及其编程控制器是电气控制系统的核心部件，常见的控制器包括PLC、DCS、单片机等。
读者需要了解不同类型控制器的特点和应用场景，掌握编程方法和程序设计。
学习控制器编程语言如LD、FBD、ST、IL等也是复习中的关键内容。
低压电器是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
主令电器自动控制系统中用于发送控制指令的电器。
熔断器是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
时间继电器一种触头延时接通或断开的控制电器。
电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图
Y－△降压启动可使启动电流减少到直接启动电流的 1/3 。
在摇臂钻床控制线路中，对主轴摇内外立柱的加紧和放松使用的是下列哪种方法液压驱动是靠1台台进给电动机实现的
在使用反接制动控制电机时，要采用速度原则原则实现自动控制。
在平面磨床中，常采用电磁吸盘来固定加工工件。
在交流接触器的铁心上均装有短路环，它的作用是消除噪音和振动。
在降压启动控制中，不需要额外增加启动设备的方法有Y－△降压启动和延边三角形降压启动。
在机床电力拖动中，要求油泵电动机启动后主轴电动机才能启动，若用接触器KM1控制油泵电动机，KM2控制主轴电动机，则在控制电路中必须将KM1的动合触头串入KM2的线圈电路中
在反接制动控制线路中不是采用以时间为变化参量进行控制。
在电气控制线路设计时，急停按钮必须要用的颜色是红色，启动按钮必须用绿色。
在电路中起到触电和漏电保护的电器是漏电保护器。
在电动机正反转控制时，通常使用机械互锁或电气互锁。
在电动机控制电路中，是利用熔断器作为短路保护，利用热继电器作为过载保护。
由于电弧的存在，将导致电路的切断时间延长
用来表明各种电气设备在机械设备和电气控制柜中的实际位置的图是
依靠接触器自身的辅助常开触点使线圈保持通电的现象称为自锁。
依靠电器自身的辅助常闭触点使两个线圈相互牵制，只能有一个通电的现象称为互锁。
下列电器中不能实现短路保护的是热继电器
无断相保护的热继电器不能对电动机的断相提供保护。
自锁电路是利用输出信号本身联锁来保持输出的动作。
零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
星形接法三个绕组，每一端接三相电压的一相，另一端接在一起。
三角形接法三个绕组首尾相连，在三个联接端分别接三相电压。
减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，
辅助电路是小电流通过电路
速度继电器以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
继电器继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)
热继电器是利用电流的热效应原理来工作的保护电器。
交流继电器吸引线圈电流为交流的继电器。
全压起动在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
电压电路两端的电位差
触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
电弧实际上是触头间气体在强电场作用下产生的放电现象
接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器
温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
点动电路按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，
为消除衔铁震动，交流接触器装有短路环。
为减小起动电流，三相绕线式异步电动机启动时常在转子绕组中串电阻或频敏变阻器。
时间继电器按照延时类型分为通电延时型时间继电器和断电延时型时间继电器。
时间继电器按照延时类型分为通电延时型时间继电器和断电延时型时间继电器。
三相绕线式异步电动机串电阻起动是指在转子绕组中串电阻。
若车床运行过程中电压太低，由交流继电器线圈进行欠压保护。
熔断器用作电路的短路保护。
熔断器的保护特性是反时限特性。
热继电器在电路中用作过载保护。
热继电器和熔断器在电路中的作用相似，可以不互换。
桥式起重机在中型负载或重载长距离下降重物时，常工作在再生发电制动状态，此时电动机转速高于电动机同步转速。
桥式起重机大车的起停调速是采用器件凸轮控制器
起重机的起升机构采用的制动不是平时处于松闸状态的电磁抱闸。
起重机的工作特点为重复短时工作制。
普通车床没有反转控制，而车轴有反转要求，是靠机械调速实现的。
能耗制动的方法是在电动机脱离交流电源后，在定子绕组上加一个直流电
接触器采用交流控制和直流控制对操作频率有影响。
接触器不一定采用真空灭弧室来熄灭电弧。
机床中常用的制动方法有电气制动和机械制动。
机床中常用的调速方法有机械调速和电气调速。
分析设计法也称经验设计法，是利用各种基本控制环节和基本控制原则，把他们综合地组合成一个整体来满足生产工艺的要求。
反接制动的关键在于；当电动机转速接近零时.能自动地立即将电源切断。
多速异步电动机是通过改变磁极对数来进行调速的。
对于直流电磁线圈误接入交流电源会导致不能吸合
电压继电器的返回系数是指释放电压与吸合电压的比值
电器按用途分为控制电主令电保护电配电电器和执行电器。
电器按工作电压等级分为低压电器和高压电器。
电气图种类很多，包括电气原理电气安装互连图和框图等。
电气控制系统设计尽量选用标准常用的或经过实践考验的典型环节或基本电气控制线路。
电流继电器的线圈应匝数导线阻抗小。
电动机额定容量有允许温升决定，而选择电动机功率的依据是负载功率
电动机额定容量的选择主要是依据负载功率来决定的。
电动机的正反转控制是通过改变电动机电源的相序_来实现。
电动葫芦和桥式起重机不能上前左右的移动，只是起重量较小，用于工矿企业的小型车间。
电动葫芦和梁式起重机的控制方法和控制电路不相同。
电磁式电器是根据电磁感应原理来工作的电器。
电磁式低压电器通常是由电磁系统、触头系统及灭弧装置等三大部分组成。
刀开关除了用于接通和切断工作设备的电源外，也常用于直接控制电动机的起动和制动。
刀开关、铁壳开关、组合开关等的额定电流要大于实际电路电流。
当笼型电动机采用星角降压启动时，正常工作时定子绕组接成三角形
当工作在油瓦斯等工况环境下，应采用固态继电器电器作为控制。
串电阻降压启动的电动机在正常工作时绕组不一定接成三角形。
车床的调速是由调速箱实现的。
长动控制线路又被称为自锁控制线路，它具有失压保护功能。
采用刀开关直接控制电动机是最简单的电机控制电路。
按钮是手按下即动作，手松开即释放复位的小电流开关电器。
安装在X62W型万能铣床工作台上的工件可以在 6 个方向调整位置或进给。
Y-△降压起动方法仅适用于正常工作为三角形接法的电动机。
X62W型万能铣床的工作台具有上前左右六个方向的进给运动，
**什么是低压电器？常用的低压器有什么？
**简述电器元件选择的基本原则。
**交流过电流继电器的电磁机构有没有必要装短路环？为什么？
**交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？
答：交流电磁线圈误接入直流电源，由于线圈匝数少，导线组，直流电阻小，会导致线圈短路烧毁；
直流电磁线圈误接入交流电源，由于线圈电阻大，电抗更大，工作电流小，不能可靠地工作。
**三相笼型异步电动机降压启动的方法有哪些？
答：定子电路串电阻降压起动、Y-△降压起动、自耦变压器降压起动、△-△△降压起动。
**起重机提升重物与下降重物时提升机构电动机各处于何种工作状态，稳定时转速与额定转速的大小相比如何？
1提升重物时电动机工作在正向电动状态，提升速度〈电动机额定转速。
2下降重物时电动机的工作状态
①反转电动状态：稳定时转速〈电动机额定转速。
②再生发电制动状态：稳定时转速〉电动机额定转速。
③倒拉反接制动状态：稳定时转速〈电动机额定转速。
**机床设备控制电路常用哪些的保护措施？
答：电压含过压、欠压保护、电流含过流、欠流保护、过载保护、短路保护、行程极限保护等。
***两个相同的接触器线圈串联，请问在交流控制电路中是否允许这样两个线圈串联？如不对，请说明
原因并改正。
**有两台电动机M1和M2，要求：
①只有在M1起动后，M2才能起动。
②M1和M2可以单独停止。
试设计控制电路图。
