液位计的种类、原理及优缺点

各种液位计工作原理及适用范围液位计是一种常用的工业测量仪器，用于测量液体或固体粉尘的液位高度。

液位计的工作原理有多种，每种原理适用于不同的应用场景。

下面是常见的几种液位计工作原理及其适用范围。

1.浮子液位计：浮子液位计利用浮子的浮力来测量液位，当浮子浸入液体中时，浮子受到液体的浮力作用，测量液位的高度。

适用范围广泛，尤其适用于中、高粘度液体或易结垢的介质。

2.导电液位计：导电液位计利用导电液体的电导率来测量液位，通过电极测量液体中的电导率变化，从而确定液位高度。

适用范围广泛，适用于常温常压下的导电性液体。

3.电容液位计：电容液位计利用液位高度与电容之间的关系来测量液位。

通过安装在容器底部和液位上方的两个电容传感器，测量液体的电容变化，从而确定液位高度。

适用范围广泛，适用于非导电性液体或易结垢的介质。

4.超声波液位计：超声波液位计利用超声波在液体和空气介质中的传播速度差异来测量液位。

通过发射超声波并接收反射回来的超声波，测量液体与传感器之间的时间差，从而确定液位高度。

适用范围广泛，适用于各种液体、固体或干燥的介质。

5.压阻液位计：压阻液位计是利用液体静压力与液位高度之间的关系来测量液位。

通过测量液体对传感器的压力，从而确定液位高度。

适用范围广泛，尤其适用于高温、高压、腐蚀性介质或粘稠、易结垢的介质。

6.毛细管液位计：毛细管液位计利用毛细管原理来测量液位。

通过毛细管的液位高度与液体的压力之间的关系，从而确定液位高度。

适用范围较窄，主要适用于低温、低压、低粘度的介质。

以上是常见的液位计工作原理及其适用范围。

不同的液位计工作原理适用于不同的场景，选择适合的液位计可以提高测量的精度和可靠性。

在实际应用中，需要综合考虑介质特性、工作环境、工艺要求等因素，选择最合适的液位计。

20种液位计工作原理及常见故障分析液位计是一种用于测量液体或固体物料的高度或液位的仪器。

它在许多工业领域中被广泛应用，如化工、石油、食品加工、水处理等。

液位计的工作原理多种多样，每种原理都有其优点和适用范围。

下面将介绍20种常见的液位计工作原理及常见故障分析。

1. 浮子液位计：浮子液位计利用浮子的浮力和液体的比重来测量液位。

常见故障包括浮子卡住、浮子磨损等。

2. 飘浮球液位计：飘浮球液位计通过飘浮球的上下浮动来测量液位。

常见故障包括飘浮球漏气、飘浮球卡住等。

3. 磁翻板液位计：磁翻板液位计利用液位的变化使翻板上的磁铁翻转，从而测量液位。

常见故障包括磁铁脱落、翻板卡住等。

4. 高频电容液位计：高频电容液位计利用电容的变化来测量液位。

常见故障包括电容损坏、电路故障等。

5. 振荡液位计：振荡液位计通过液位的变化引起振荡频率的改变来测量液位。

常见故障包括振动传感器故障、振荡电路故障等。

6. 压力式液位计：压力式液位计利用液体的压力来测量液位。

常见故障包括压力传感器故障、压力管道堵塞等。

7. 毛细管液位计：毛细管液位计利用毛细管的液位差来测量液位。

常见故障包括毛细管堵塞、液体粘度变化等。

8. 雷达液位计：雷达液位计利用雷达波的反射时间来测量液位。

常见故障包括天线故障、信号干扰等。

9. 超声波液位计：超声波液位计利用超声波的传播时间来测量液位。

常见故障包括超声波传感器故障、信号衰减等。

10. 激光液位计：激光液位计利用激光束的反射时间来测量液位。

常见故障包括激光器故障、光电探测器故障等。

11. 线性电阻液位计：线性电阻液位计利用液位的变化导致电阻值的改变来测量液位。

常见故障包括电阻丝断裂、接线松动等。

12. 导电液位计：导电液位计利用液体的导电性来测量液位。

常见故障包括电极腐蚀、导电液体浓度变化等。

13. 电容液位计：电容液位计利用电容的变化来测量液位。

常见故障包括电容板腐蚀、电路故障等。

14. 磁性液位计：磁性液位计利用液位的变化导致磁场的改变来测量液位。

常用几类液位计的一些优缺点液位计是工业中常用的一种仪器，用于测量液体的水位高度。

液位计主要分为机械式、电容式、雷达式和压力式等几种类型，每种类型都有其独特的优缺点。

机械式液位计机械式液位计通过机械运动来传递液位高度的信息。

常用的机械式液位计包括浮球液位计、磁翻板液位计和玻璃管液位计等。

其优缺点如下：优点：•价格相对较低，安装和维护费用较低；•适用于多种工业场合，如石油、化工、水处理、制药等行业；•观察直接，可视化程度高，易于操作。

缺点：•机械部分易受到污物阻塞或者故障；•容易被环境条件影响，如温度变化、大气压力、安装方向等；•不适用于高压、高温、有腐蚀性介质的场合。

电容式液位计电容式液位计是通过测量介质与金属电容之间的变化来测量液体高度。

其优缺点如下：优点：•精度高，可达到0.5mm；•适用于各种环境，同时又有良好的抗干扰和自校准能力；•可广泛应用于不同液体环境的测量领域。

缺点：•安装需要非常准确，需要关注不同的物理环境因素；•价格相对较高，成本相对较高；•电容式液位计在处理酸碱度等相关物理性质的时候较为困难。

雷达式液位计雷达式液位计是一种微波测量原理液位计，可测量用于刃、固体和液体的储存容器的液位高度。

其优缺点如下：优点：•可广泛应用于各种环境，如化工、石化、油田、粮食仓储、水处理等行业；•非接触式测量方式，作用于高温、高压甚至易爆场合；•精度高，可达到0.5-2mm。

缺点：•偏差较大，在过程控制的时候会产生显著的偏差；•价格高，成本较高，适用于生产较为高端的行业，如石油和化学生产领域；•设备比较大，部分场合不适合使用。

压力式液位计压力式液位计是一种基于测量液体重力压力或静压力的原理来测量液位高度的仪器。

其优缺点如下：优点：•可以测量高温高压环境，适合高腐蚀性介质的测量；•安装和维护费用低；•精度高，可达到0.1mm。

缺点：•限制介质的密度；•通常需要复杂的电路设计，以便将测量得到的压力转换为液位；•适用范围相对较窄。

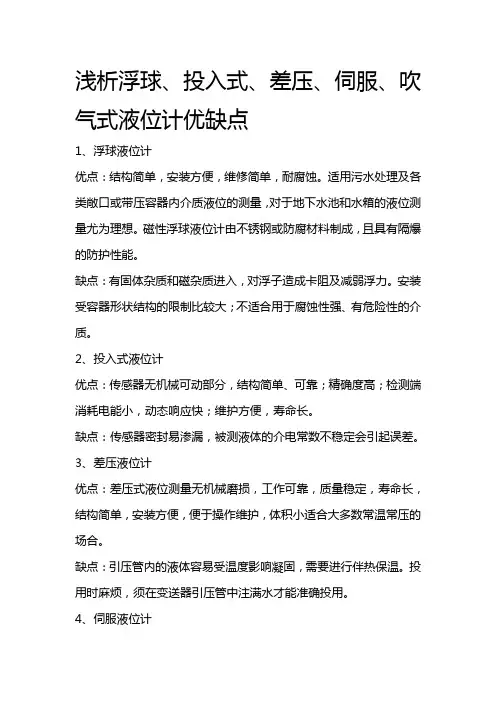

浅析浮球、投入式、差压、伺服、吹气式液位计优缺点
1、浮球液位计
优点：结构简单，安装方便，维修简单，耐腐蚀。

适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下水池和水箱的液位测量尤为理想。

磁性浮球液位计由不锈钢或防腐材料制成，且具有隔爆的防护性能。

缺点：有固体杂质和磁杂质进入，对浮子造成卡阻及减弱浮力。

安装受容器形状结构的限制比较大；不适合用于腐蚀性强、有危险性的介质。

2、投入式液位计
优点：传感器无机械可动部分，结构简单、可靠；精确度高；检测端消耗电能小，动态响应快；维护方便，寿命长。

缺点：传感器密封易渗漏，被测液体的介电常数不稳定会引起误差。

3、差压液位计
优点：差压式液位测量无机械磨损，工作可靠，质量稳定，寿命长，结构简单，安装方便，便于操作维护，体积小适合大多数常温常压的场合。

缺点：引压管内的液体容易受温度影响凝固，需要进行伴热保温。

投用时麻烦，须在变送器引压管中注满水才能准确投用。

4、伺服液位计
优点：不仅可以测量介质液位，同时还具有密度测量功能、油水界面测量功能、介质的平均密度和密度分布测量功能。

缺点：当测量介质黏稠度较高，存在挂壁及黏黏的特性时，伺服液位计在测量上会存在较大的测量误差，不太适合应用在此类介质的液位测量上。

5、吹气式液位计
优点：吹气装置组成的液位测量系统没有可动部件，除吹气管外，其他测量元件不与被测介质接触。

全机械结构，密封性好，故障率低，维护量较小。

缺点：被测液体的杂质多，长年积累后易堵塞了导压管，需定期进行维护维修。

有关液位计的选型液位计是一种用于测量液体或气体在容器中的高度或液位的仪器。

在工业、石油、化工、食品、药品等行业被广泛应用。

液位计的种类繁多，如何选择适合自己的液位计是非常重要的问题。

常见液位计类型1. 浮球液位计浮球液位计主要由浮球、导杆和指针组成。

当液位上升时，浮球会跟着上升，浮球中心处装有导杆，导杆上部是指针，指针会随着浮球的上升或下降而指向液位。

浮球液位计主要优点是操作简单，价格便宜，缺点是只适用于低压情况下使用。

2. 磁翻板液位计磁翻板液位计主要由磁珠、翻板和磁性元件组成。

当液位升高时，磁珠会随着液位上升，直到翻板翻动，磁性元件就会驱动磁珠，导致仪表上的指针翻转。

磁翻板液位计的主要优点是价格便宜，适用于高温、高压等特殊环境下使用，缺点是易受杂物干扰，翻板易损。

3. 差压液位计差压液位计是利用液体液压静力学原理进行液位测量。

差压液位计的主要优点是精度高、适用范围广，可以测量液体和气体的液位，缺点是价格较高，需要专业技术人员进行安装和维护。

4. 振荡液位计振荡液位计是利用振荡管作为测量元件，在液体和气体之间作简谐运动，并将运动参数转换为液位信号。

振荡液位计的主要优点是能够适用于极端的环境和特殊的液位要求，缺点是价格昂贵，安装和维护都需要专门的技术人员。

如何选择液位计在选择液位计时需要考虑以下几个方面：1. 测量介质选择液位计必须要考虑承受介质的性质和化学性质，如测量液体的温度、压力、酸碱度等因素，确保液位计的材料和技术能够承受介质的性质和化学性质。

2. 精度和可靠性液位计的精度和可靠性是关键的选择因素。

根据要求的精度和可靠性，选择合适的液位计，以避免误差和故障问题。

3. 安装和维修安装和维修都是选择液位计时要考虑的因素，应优先考虑便于安装和维修的液位计，减少设备故障和停机时间。

4. 价格和性价比根据所选液位计的性能和规格，比较不同品牌和型号的价格，选择符合成本和利润的产品。

总结在选择液位计时，需要考虑测量介质的性质，精度和可靠性，安装和维修易于进行，价格和性价比等因素。

6种温度计和液位计结构与原理作用与用途优缺点及特点1.气压式温度计：-结构与原理：气压式温度计是利用气体的热胀冷缩原理来测量温度的，通常由一个密封的容器和一定量的气体组成。

当温度升高时，气体分子的热运动增加，气体的体积膨胀，从而使容器内的气压增加。

-作用与用途：气压式温度计多用于低温测量，例如液氮温度测量等。

-优缺点及特点：优点：可测量下限温度较低，测量精度较高。

缺点：测量范围较窄，不适用于高温环境。

特点：结构简单，操作方便，测量结果稳定可靠。

2.湿度计：-结构与原理：湿度计是利用吸湿或解湿的材料的性质来测量空气中的湿度的。

常见的湿度计有湿度传感器和湿度壳。

湿度传感器通常是由敏感材料和测量电路组成，吸湿或解湿材料的性质会随湿度的变化而变化，从而测量出湿度。

-作用与用途：湿度计常用于测量气体中的湿度，广泛应用于气象、农业、工业等领域。

-优缺点及特点：优点：测量范围大，响应速度快，测量精度高。

缺点：对环境较敏感，高湿度环境下易受损。

特点：可以连续测量湿度，具有较好的稳定性。

3.热电偶温度计：-结构与原理：热电偶温度计是利用两个不同金属之间产生的电动势与温度之间的关系来测量温度的。

热电偶由两种不同金属的导线焊接在一起，当两个焊点温度不相等时，两个金属之间会产生电动势。

-作用与用途：热电偶温度计广泛应用于工业过程测量和科学实验中，可测量高温和宽温度范围。

-优缺点及特点：优点：测量范围广，响应速度快，精度高。

缺点：对温度变化较敏感，易受外界电磁干扰。

特点：结构简单，可靠性高，使用寿命长。

4.红外线温度计：-结构与原理：红外线温度计利用物体辐射的红外线能量与温度之间的关系来测量温度。

通过测量物体表面发出的红外线能量的大小和波长，来计算物体的温度。

-作用与用途：红外线温度计常用于无接触测量，广泛应用于工业、医疗、食品等领域。

-优缺点及特点：优点：测量范围广，测量速度快，无需接触物体。

缺点：对目标的表面和环境要求较高，不适用于遮挡和反射较强的物体。

水位计的种类和选型水位计是能够自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。

在实际应用中，根据项目工程规模、形式的不同，发展需求的不同，应用位置的不同，水位计的选择也就不同。

随着社会的发展，时代的进步，工程质量的精益求精，信号采集准确度的提高，产品实用性能的增强，投资少，占地少，施工便捷的水位计，会越来越多的被水利工程选择。

1、雷达水位计雷达水位计采用雷达波测量到水面的距离，实际上是一台雷达测距仪。

雷达波测量不受温度、湿度、风速、降雨等环境因素影响。

雷达水位计以非接触方式测量水位，亦不受水体影响，精度达到一级精度。

测量原理：雷达水位计的天线发射出电磁波，这些波经水面反射后，再被天线接收，电磁波从发射到接收的时间与到水面的距离成正比。

雷达水位计记录电磁波经历的时间，而电磁波的传输速度为常数，则可计算出水面到天线的距离，从而计算出水位。

主要参数：量程：30m或70m测量精度：±3mm频率范围：26GHz输出信号：4-20mA/RS485/RS232适用范围及特性：1、测量精度高（毫米级），量程大（可达70m以上）；2、只需要将探头置于水面上方，可不建测井，节省土建投资；3、非接触测量，不受水体污染，不破坏水流结构；4、不受温度、湿度、风速、降雨等环境因素影响，数据稳定可靠。

注意事项：1、选择安装地点时，应避免漂浮物的影响。

雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。

2、选择安装位置时，要保证雷达波全部覆盖到水面。

应避免低水时、河床淤积、主槽摆动等导致雷达波覆盖到地面。

雷达波无法识别水面和地面，测到地面时，依然报告水位数据。

如果雷达波覆盖到地面和水面的交界部分，则会无序显示水面和岸边的高度数据。

3、探头安装要尽量保持与地面垂直。

当高度超过10米时，探头水平偏差3度，引入的水位误差达15毫米。

信号输出方式：RS485、4~20mA模拟量。

适用场景：雷达水位计采用非接触的测量方式，具有大量程、低功耗、高精度、高稳定性、小波束角等特点，不受温度、压力、湿度、风速的影响，广泛适用于水库、湖泊、河道、渠道等开放水体以及窨井、罐体等狭小空间内的的水位监测项目，并可应用在高温、高压和腐蚀性很强的安装环境。

液位计种类、工作原理和故障判断一、侧装式磁翻板液位计1、结构原理液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位升上时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

2、安装注意事项1）液位计必须垂直安装，以保证磁性浮子在主管内上下运动自如。

2）磁翻柱液位计与容器的上、下引液管之间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带来方便。

3）液位计安装完毕后，需要用校正磁钢对显示板小磁柱由上到下导引一次，使零位以上显示白色。

4）液位计投运时，应先打开上引液管阀门，然后慢慢打开下引液管阀门，让液体介质平稳缓慢的进入主体管，避免介质带着浮子急速上升，造成磁柱翻转不及或混乱。

5）当浮子与主体管分开到货时，需打开底法兰装入浮子，应注意浮子上标注正确方向装入主体管，不能倒装。

3常见故障处理1）实际液位变化，但显示板上的翻柱指示液位固定不变。

可能故障：浮子被异物卡在主体管中。

浮子过压或受撞击变形卡住。

解决方法：打开主体管法兰，取出浮子清洗或更换。

2）液位上下波动，有时候突然升高然后恢复正常。

可能故障：介质有气泡上升冲击浮子解决方法：解决气泡问题或更换合适仪表选型。

3)显示板小柱翻乱，液位显示模糊不清可能故障：显示板未用校正磁钢校正，或运行中液位高速变化。

解决方法：使用校正磁钢按照前面所讲的将显示板刷至正常液位。

3）显示板显示液位与实际值之间存在着固定差值可能故障：浮子装反，显示板松动移位，或介质密度与订货不符。

解决方法：重新正确安装浮子，重新按照上下接管位置固定显示板，更换合适密度浮子。

4）有时突然出现个别小磁珠不翻转可能故障：翻柱转轴有杂物阻碍或磁珠消磁解决方法：取出磁珠清理检查或更换磁珠。

常用液位计方式有以下几种：连通器式液位计、超声波液位计、电容式液位计、雷达液位计、磁性浮子液位计、磁致伸缩型液位计、静压式液位计、伺服式液位计;测量物位的有超声波物位计和放射性物位计等。

从测量原理上来说可以分为接触式测量与非接触式测量、压力式原理测量等。

下面就介绍上述的各种液位计的功能与缺点。

1、连通器式液位计：应用最普通的玻璃液位计结构简单、价廉、直观，适于现场使用：缺点：易破损，内表面沾污，造成读数困难，不便于远传和调节。

2、超声波液位计：是由微处理器控制的数字物位仪表。

在测量中脉冲超声波由传感器(换能器)发出，声波经物体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响精度比较低。

缺点：超声波液位计测试容易有盲区。

不可以测量压力容器，不能测量易挥发性介质。

3、电容式液位计：采用测量电容的变化来测量液面的高低的。

它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。

两电极间的介质即为液体及其上面的气体。

由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，两电极间总的介电常数值随之加大因而电容量增大。

反之当液位下降，ε值减小，电容量也减小。

所以，可通过两电极间的电容量的变化来测量液位的高低。

缺点：电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。

被测液体的介电常数不稳定会引起误差。

电容式液位计一般用于调节池、清水池测量。

(注：液化气是否会对测量造成影响未知待确定)4、雷达液位计：采用发射—反射—接收的工作模式。

雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2(D：雷达液位计到液面的距离C：光速T：电磁波运行时间) 雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

液位的测量按原理分为液位的测量可以按照不同的原理进行分类。

以下将介绍液位测量的几种常见的原理及其工作原理、优缺点以及应用领域。

1. 水银压力法水银压力法是一种传统的液位测量方法，基于水银的密度较大，当液位升高时，水银柱的高度也会相应增加。

液位计的构造包括一根与液体相接触的管子，另一端与气体相接触的管子，并通过两端之间的压力差来测量液位的高度。

该方法通常适用于高精度的液位测量，优点是测量精度高，能够测量多种液体，缺点是不适用于腐蚀性液体，且水银的环境污染问题不能忽视。

2. 浮子法浮子法利用浮力原理测量液位高度，浮子随着液面的升降而上下浮动。

液位计中通常有一个浮子，浮子通过浮子杆与指示器相连接，液位的升高会使得浮子上升，反之则下降。

液位测量通过观察浮子的位置确定液位高度。

该方法适用于低粘度和不易结垢的液体，而对于高粘度液体或易结垢的液体则不适用。

优点是结构简单，使用方便，缺点是受到浮子质量、浮力等因素的影响，测量精度相对较低。

3. 压阻法压阻法基于液体的压力与液位高度成正比的原理，通过测量液位下方的液体对压力传感器的压力来确定液位高度。

该方法适用于液体的密度和温度变化较小的情况，优点是测量范围广，且不受液体性质的限制，缺点是需要进行温度和密度的补偿，且测量精度有一定的误差。

4. 雷达测量法雷达测量法利用了电磁波在空气与介质界面上的反射特性，通过测量从介质表面反射回来的电磁波的时间来确定液位高度。

该方法适用于各种不同介质的液位测量，具有非接触、不受液体性质限制、测量精准等优点，但同时也存在影响的因素较多、价格较高等缺点。

5. 超声波测量法超声波测量法是利用超声波在液体中的传播速度与液体的密度和温度有关的原理，通过测量超声波从液体表面反射回来的时间来确定液位高度。

该方法适用于各种不同液体的液位测量，并且具有非接触、高精度的特点，但也存在受液体泡沫和杂质影响大的缺点。

6. 导电法导电法是在液体中引入电极，通过测量电极间的电阻或电容来确定液位高度。

21种液位计工作原理及常见故障分析液位计是用来测量容器内液体或粉状物料的液位或固位高度的仪器。

液位计的工作原理有许多种，下面将介绍其中的21种，并对常见故障进行分析。

液位计的工作原理如下：1.气动液位计:利用气体的压力变化来测量液位的高度，通常包括闭式气体液位计和开式气体液位计。

2.泡沫液位计:通过酒精和表面活性剂的混合物，将液位上升到观测设备。

当液位上升时，显示设备显示气泡的数量。

3.振动液位计:通过发射声波或机械振动，并测量液体反射或吸收声波或振动的时间来测量液位高度。

4.磁性液位计:利用磁性浮子内部的金属块与磁力耦合，来测量液位高度。

5.水密液面计:通过膨胀传感器和一个浮球，来测量液位的高度。

6.启闭器液位计:利用微动开关或霍尔传感器来测量液位的高度。

7.固体微波液位计:通过微波辐射来测量液位的高度。

8.麦克风液位计:利用液体池中的声音反射来测量液位的高度。

9.指针式液位计:通过一个浮子连接到一根细长的杆，杆上有一个指针，指针随液位的上升和下降而移动，来测量液位的高度。

10.螺旋杆液位计:通过一个螺旋杆连接到一个浮子，刻度板上有数字或刻度，通过浮子的上升和下降来测量液位的高度。

11.滴答液位计:利用一个滴落的液滴，通过计时器和亮度传感器来测量液位的高度。

12.摆锤液位计:利用一个摆锤连接到一个杆，杆上有一个指示器，摆锤的运动在液位的上升和下降时移动指示器，来测量液位的高度。

13.光纤液位计:通过纤维光束的传输和反射来测量液位的高度。

14.阻抗液位计:利用液体与电极之间的电容变化来测量液位的高度。

15.压力液位计:利用液体的压力变化，通过压力传感器来测量液位的高度。

16.微分压力液位计:利用垂直管道两侧的液位压力差来测量液位的高度。

17.电导率液位计:利用液体的电导率变化来测量液位的高度。

18.导热液位计:利用液体与固体导热系数之间的差异来测量液位的高度。

19.热电阻液位计:利用液体的温度变化来测量液位的高度。

常用20种液位计工作原理详细解读，你知道几种？
2、浮球液位计
常用20种液位计工作原理详细解读，你知道几种？
3、钢带液位计
常用20种液位计工作原理详细解读，你知道几种？
4、雷达液位计
常用20种液位计工作原理详细解读，你知道几种？
5、磁致伸缩液位计
常用20种液位计工作原理详细解读，你知道几种？
6、射频导纳液位计
常用20种液位计工作原理详细解读，你知道几种？
7、音叉物位计
常用20种液位计工作原理详细解读，你知道几种？
8、玻璃板液位计（玻璃管液位计）
常用20种液位计工作原理详细解读，你知道几种？
10 、电容式液位计
常用20种液位计工作原理详细解读，你知道几种？
11 、智能电浮筒液位计
常用20种液位计工作原理详细解读，你知道几种？
12 、浮标液位计
常用20种液位计工作原理详细解读，你知道几种？
13 、浮筒液位变送器
常用20种液位计工作原理详细解读，你知道几种？
14 、电接点液位计
常用20种液位计工作原理详细解读，你知道几种？
15 、磁敏双色电子液位计
常用20种液位计工作原理详细解读，你知道几种？
16 、外测液位计
常用20种液位计工作原理详细解读，你知道几种？
17 、静压式液位计
常用20种液位计工作原理详细解读，你知道几种？
18 、超声波液位计
常用20种液位计工作原理详细解读，你知道几种？
19 、差压式液位计（双法兰液位计）
常用20种液位计工作原理详细解读，你知道几种？◎ 玻璃管液位计的安装和使用注意事项：
常用20种液位计工作原理详细解读，你知道几种？◎ 玻璃板液位计的安装使用注意事项：。

液位计分类原理技术参数及应用液位计是用来测量液体在容器中的高度或者液面位置的仪器，广泛应用于化工、石油、冶金、制药等行业。

根据其测量原理和工作原理的不同，液位计可分为多种类型。

一、按照测量原理分类：1.浮子式液位计：利用浮子的浮力来测量液位高度，通过操纵杠杆、链条等机构将浮子的位置转换成液位高度。

适用于温度低且密度较小的液体。

2.浮子放大器液位计：类似于浮子式液位计，但使用浮子放大器来增大液位高度的变化，提高测量精度。

3.浮子式一体化液位计：将浮子测量系统直接集成在液位计仪表内，简化了结构和安装。

4.超声波液位计：利用超声波的传播速度和反射原理来测量液位，适用于各种液体，无论其密度、温度等条件。

5.雷达液位计：使用雷达波测量液位，适用于高温、高压、腐蚀性液体等极端环境。

6.电容式液位计：使用电容变化来测量液位高度，适用于各种介电常数的液体。

7.压力式液位计：通过压力传感器测量液体的压力变化，从而推算出液位高度。

8.毛细管液位计：通过毛细管玻璃管道内的液体上升高度来测量液位。

9.测压差液位计：通过测量液体产生的压力差来推算液位。

二、根据工作原理分类：1.直接读数液位计：通过液位计本身上的标尺直接读取液位高度。

2.连通液位计：液位计与液体所在容器之间有连通管道，利用液位高度对液体高度进行测量。

3.差压式液位计：液位计与液体所在容器之间形成了差压，通过测量差压来测量液位高度。

液位计在应用中的技术参数主要包括测量范围、精度、工作温度范围、耐压能力、输出信号等。

液位计广泛应用于各行各业，常见的应用包括：1.石油化工行业：用于测量油罐、槽车、储罐等的液位，以控制油品的生产、储存和运输。

2.水处理行业：用于测量水箱、化粪池、水泵等的液位，以控制水的供应和排水。

3.制药行业：用于测量药品、原料药等液体的液位，在制造过程中保证药品的质量和准确计量。

4.食品饮料行业：用于测量储罐、槽车等的液位，以控制食品、饮料的生产和储存。

一、磁翻板液位计液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

二、雷达液位计雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。

正确的回波信号识别由智能软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。

对应于4－20mA输出。

应用介质：λSKD系列智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

λ采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。

波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

安装说明λ推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。

常见得液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位(界面)计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计(顶装)13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计(磁浮子液位计)工作原理:浮力原理与磁性耦合作用研制而成应用范围:高温磁翻板液位计适合在高温高压得液体里面进行测量得,液位介质最高温度可达450度。

被广泛应用到石油化工、食品、环保冶金等行业中。

由于介质完全密封在液位计中,所以对于易燃、易爆、有毒、腐蚀得液体非常适用。

使用限制:测量介质无杂质或者很少得杂质;不粘稠,不结晶。

精度等级:精度在±5、0mm－±10mm之间。

市场价格:1500左右优点:1、测量通道就是段光滑直管,不会阻塞,适用于测量含固体颗粒得液固二相液体,如纸浆、泥浆、污水等;2、不产生流量检测所造成得压力损失,节能效果好;3、所测得体积流量实际不不受液体密度、粘度、温度、压力与电导率变化得明显影响;4、流量范围大、口径范围宽;能够快速、直观地读数;价格较低;可实现远传与调节;体积较小,容易实现远传与调节;适用于具有腐蚀性与高压介质。

缺点:精度较低,测量精度一般在±5、0mm－±10mm之间;安装复杂;有一定量程限制;不能测量气体、蒸汽与含有较大气泡得液体;不能用于较高温度;大量磁翻板液体计运输不方便,且安装体积较大。

2、玻璃板液位计工作原理:连通器原理,液位计两头接待测容器液面上下,保持压力一致,液位计里得液面高度就近似容器内液面高度。

应用范围:它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位得高度。

使用限制:容器中得介质必须就是与钢、钢纸及石墨压环不起腐蚀作用得。

精度等级:±1cm市场价格:<1000优点:读数清晰、直观、可靠;结构简单、维修方便;经久耐用缺点:1、厘米显示,精度差2、对介质有要求,不能测量与钢、钢纸及石墨材质不起腐蚀作用得介质3、大量程运输不方便,常温常压下汽化得介质测量误差大或无法测量3、玻璃管液位计工作原理:玻璃管液位计就是利用连通器原理测量容器内得液位。

三种常用液位计优缺点分析液位计常见问题解决方法常规液位计中，差压式液位变送器、雷达液位计、磁致伸缩液位计、浮筒液位计等应用较为广泛，但它们因受自身测量原理影响，都存着确定的不足。

对几种液位计优缺点进行分析如下。

1、差压式液位变送器双法兰（或单法兰）差压式变送器是利用罐内液位更改时，液位产生的静压也随之变化的原理工作的。

优点：稳定性好，性价比高，不受罐内件影响。

缺点：需接触介质，受密度影响大，在毛细管过长时存在滞后。

2、雷达液位计雷达液位计分非接触式雷达和导波雷达两种，原理是液位计向液面发射超高频电磁脉冲（导波雷达沿钢缆、探棒），然后测量发射波和回波的时差，从而计算出液面高度。

导波雷达优点：不受温度、蒸汽、粉尘、泡沫等的影响。

缺点：以接触介质，对介电常数有要求，钢缆、探棒易挂料，钢缆可能脱落。

非接触式雷达优点：不接触介质。

缺点：对介电常数有要求，不适合汽化、带泡沫介质，对安装位置、法兰高度有限制。

3、磁致伸缩和浮筒液位计磁致伸缩液位计原理是利用发送器发送低电流脉冲信号，沿磁致伸缩线向下传输，产生环形磁场，当磁场碰到浮球时，和浮球内磁场产生扭应力脉冲，被接收器接收，依据脉冲发出到接收的时间差，计算出液位高度。

浮筒液位计是基于浮力原理，扭力管受到浮筒所产生的扭力矩时转过一个角度，变送器把这个角度转换成4～20mA信号，与被测量的液位成正比。

优点：精度高，可用于短间距。

缺点：接触介质，不适合黏稠介质，浮球易卡死，不能用于小密度，维护和修理费用高。

有关玻璃管液位计的技术参数介绍玻璃管液位计紧要适用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。

仪表结构简单，使用便利。

仪表上下阀门内装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压力的作用下自动密封，防止容器内液体外溢。

玻璃管液位计的主技术参数：测量范围：300～5000mm工作压力：—0.1MPa～1.6MPa工作温度：—20～180℃蒸汽夹套压力：1.0MPa蒸汽夹套接头：G1/2M外螺纹显示范围：法兰中心跟距L—2000mm过程连接：HG20592～20635—97 DN20～DN50接液材质：碳钢，不锈钢高碉硅玻璃管石英玻璃管钢珠自动封闭压力：≥0.2MPa排污阀：球阀，针形阀注：其它法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明。

各种液位计的原理及特点液位计是用来测量液体高度或液位的仪器，常用于工业生产过程中的液位监测。

液位计的原理和特点各有不同，下面将分别介绍几种常见的液位计的原理及特点。

1.浮子液位计浮子液位计是一种基于浮力原理的液位计。

它包括一个浮子和一个通过绳子或杆连接的指示器。

液位升高时，浮子会随着液位的升高而上浮，杆或绳也相应地向上移动，指示器会显示液位的高度。

浮子液位计能够适用于各种液体，具有结构简单、使用方便等特点。

2.雷达液位计雷达液位计是利用雷达技术测量液位高度的液位计。

它通过发射雷达波并接收反射回来的波来测量液位的高度。

雷达波在不同介质中的传播速度不同，通过测量波从发射到接收的时间，可以确定液位的高度。

雷达液位计可以适用于各种介质，具有非接触式测量、高精度、稳定性好等特点。

3.压力液位计压力液位计是利用水柱压力原理测量液位高度的液位计。

它通过在液位的上下方安装压力传感器，测量液体受压力的差异来确定液位的高度。

压力液位计适用于非腐蚀性的液体，具有测量范围宽、精度高等特点。

4.电容液位计电容液位计是利用电容原理测量液位高度的液位计。

它通过在液位上下方安装两个电极，当液位升高时，两个电极之间的电容值会发生变化。

通过测量电容值的变化来确定液位的高度。

电容液位计适用于各种介质，具有精度高、可靠性好等特点。

除了上述几种常见的液位计外，还有一些其他的液位计，如超声波液位计、浮磁液位计等。

这些液位计的原理和特点各不相同，但都能够准确测量液位的高度。

在选择液位计时，需要根据实际应用情况和要求来确定最适合的液位计类型。
