液位计的分类方法

常用液位计的分类及工作原理常用液位计的分类及工作原理一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计,结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板)静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况.二、磁浮球液位计（液位开关）主要原理磁浮球液位计(液位开关)结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件(如定值电阻)数量发生变化，进而使仪表电路系统的电学量发生改变.也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

三、防爆浮球液位开关主要原理防爆浮球液位开关,也称为防爆浮球液位控制器。

专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的当容器内液位发生变化时，浮球的位置将随液位的变化而变化,浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关发生开关信号。

四、玻璃板式液位计工作原理与结构本液位计是基于连通器原理设计的由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃板观察到液面与容器内的液面相同即液位高度。

液位计两端的针型阀不只起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到平安维护作用。

液位计改变零件的资料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能.五、玻璃管式液位计工作原理与结构液位计是基于连通器原理设计的由玻璃管构成的液体通路.通路经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃管观察到液面与容器内的液面相同即液位高度.管式液位计主要由玻璃管、维护套、上下阀门及连接法兰（或螺纹）等组成。

常用液位计的分类及工作原理液位计是一种用于测量液体表面与参考平面之间的距离或液体级别的仪器。

根据测量原理和工作方式的不同，液位计可以分为多种类型。

本文将介绍常用的液位计分类及其工作原理。

1.浮子液位计：浮子液位计是一种基于阿基米德原理的液位计。

它通过一个浮子来测量液体的液位。

当浮子浸入液体中时，浮子会在液体中浮起，并根据液位的变化而升降。

浮子通常采用带有磁性的铁制成，可以通过压力变送器或磁力耦合装置转换成电信号输出。

2.电容液位计：电容液位计是利用电容的变化来测量液位的。

在液位计的两个电极之间形成一个电容器，当液位改变时，电容器的电容值也会发生变化。

通过测量电容值的变化，可以确定液位的位置。

电容液位计可以分为电容式液位计和微波电容液位计两种。

3.压力式液位计：压力式液位计是利用液位高度对应的静态压力来测量液位的。

当液体的压力随着液位的变化而变化时，液位计可以测量到压力的变化，并根据这些变化来确定液位的位置。

常见的压力式液位计有差压液位计、静压液位计和静压差液位计等。

4.雷达液位计：雷达液位计是利用雷达技术来测量液位的。

它通过向液面发射微波信号，并接收由液面反射回来的信号来测量液位的位置。

雷达液位计通常具有较高的测量精度和可靠性，适用于多种液体的测量。

5.超声波液位计：超声波液位计是一种利用超声波测量液位的仪器。

它通过发射超声波信号并接收由液体表面反射回来的信号来测量液位的位置。

超声波液位计可以适用于各种复杂液体的测量，并具有较高的测量精度和稳定性。

6.毛细管液位计：毛细管液位计是基于毛细作用原理来测量液位的。

它通过一个细长的玻璃毛细管将液体吸入管内，并根据液体在毛细管中的上升高度来确定液位的位置。

毛细管液位计对液体的粘度和表面张力有一定的要求。

综上所述，常用的液位计可以根据测量原理和工作方式的不同进行分类。

每种液位计都有其适用的场景和优缺点，选择适合的液位计需要综合考虑实际应用需求、被测液体的性质以及测量精度等因素。

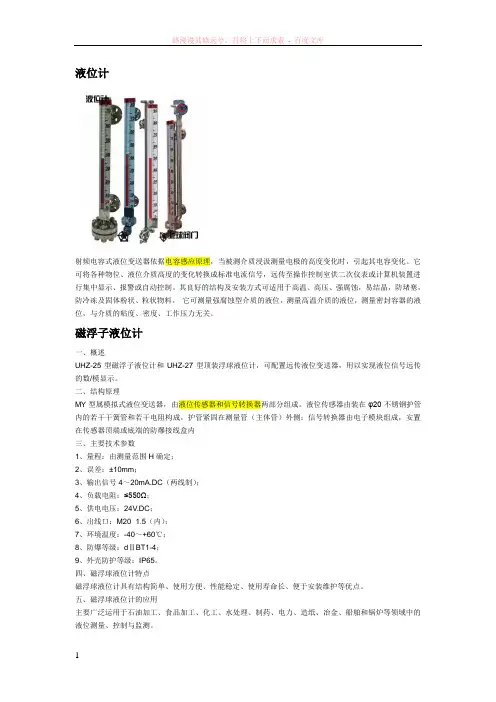

液位计射频电容式液位变送器依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。

它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。

其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。

它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。

磁浮子液位计一、概述UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。

二、结构原理MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。

液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程：由测量范围H确定；2、误差：±10mm；3、输出信号4～20mA.DC（两线制）；4、负载电阻：≤550Ω；5、供电电压：24V.DC；6、出线口：M20×1.5（内）；7、环境温度：-40～+60℃；8、防爆等级：dⅡBT1-4；9、外壳防护等级：IP65。

四、磁浮球液位计特点磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

五、磁浮球液位计的应用主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

内浮式双腔液位计内浮式双腔液位计(粘稠介质液位计)，是采用加拿大JKS公司的技术，是一种针对高粘稠介质而研发的专用液位测量仪表。

该产品是在磁浮子液位计的基础上进行的技术升级，完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。

内浮式磁性液位计是一种双腔液位计，被测介质与磁性面板端的腔体隔离，容器端腔体内部与浮子经过特殊处理后，确保了浮子跟随液位的变化线性地传递给磁性面板，并清晰准确地指示出液位的高度。

液位计(2) 直读式 液位计根据流体的连通性原理来测量液位。

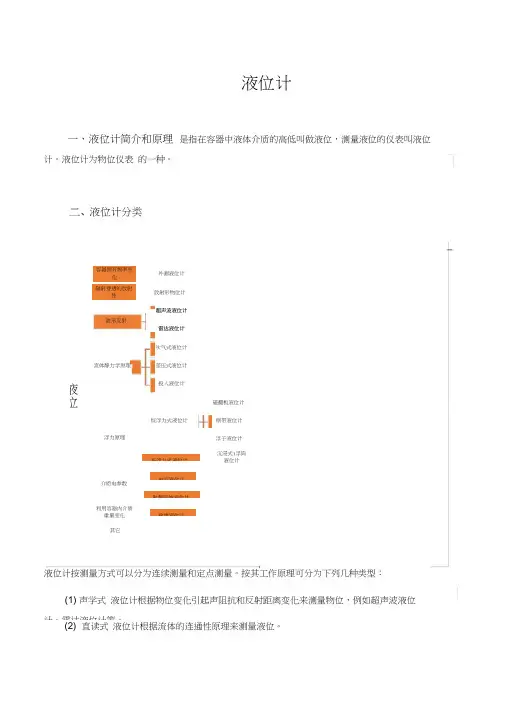

一、液位计简介和原理 是指在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。

液位计为物位仪表 的一种。

液位计分类外测液位计放射形物位计吹气式液位计流体静力学原理 差压式液位计投入液位计磁翻板液位计钢带液位计恒浮力式液位计 浮子液位计 变浮力式液位计 电容液位计 射频导纳液位计 称重液位计其它利用容器内介质重量变化 浮力原理 辐射穿透的放射性 容器固有频率变化 介质电参数 沉浸式)浮筒液位计超声波液位计雷达液位计液位计按测量方式可以分为连续测量和定点测量。

按其工作原理可分为下列几种类型：(1) 声学式 液位计根据物位变化引起声阻抗和反射距离变化来测量物位，例如超声波液位计、雷达液位计等。

液位（3）差压式（静压式）液位计根据液柱或物料堆积高度变化对某点上产生的静（差）压力的变化的原理测量物位。

（4）电气式液位计根据把物位变化转换成各种电量变化的原理来测量物位。

（5）核辐射式液位计根据同位素射线的核辐射透过物料时，其强度随物质层的厚度变化而变化的原理来测量液位。

（6）浮力式液位计根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒（或称沉筒）的浮力随液位高度变化而变化的原理来测量液位。

前者称为恒浮力式，后者称为变浮力式。

由于方式种类繁多今天主要介绍我们需要用到的几种. 同一种液位计有时会有多种名称或叫法。

三、液位计的工作原理和工作结构就地液位计是一种习惯叫法，是安装在现场、能直观的看到液位的仪表。

对于液位要求不高的设备可以只设一个液位计，但一般容器的液位都最少设两个液位计在比较重要的地方有时需用两个，如汽包的液位等。

一般用玻璃管或玻璃板液位计，浮标液位计，不带远传功能的磁翻板液位计等。

供巡检时检查或者与DCS比对用的玻璃管（板）式液位计玻璃管液位计是一种直读式液位测量仪表，根据流体的连通性原理来测量液位。

适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。

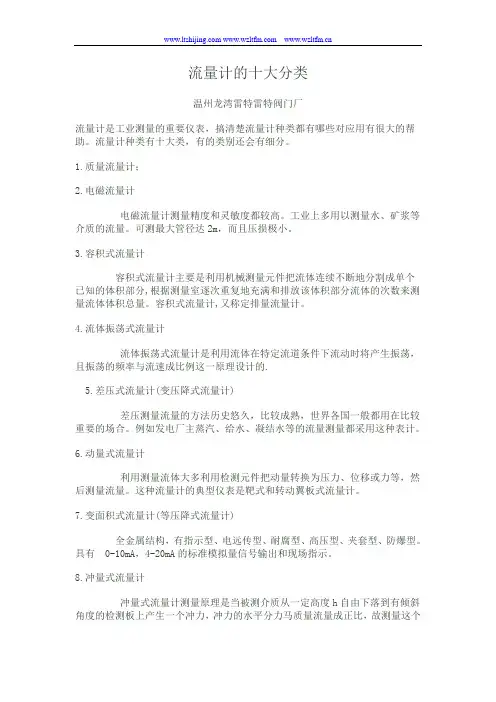

流量计的十大分类温州龙湾雷特雷特阀门厂流量计是工业测量的重要仪表，搞清楚流量计种类都有哪些对应用有很大的帮助。

流量计种类有十大类，有的类别还会有细分。

1.质量流量计；2.电磁流量计电磁流量计测量精度和灵敏度都较高。

工业上多用以测量水、矿浆等介质的流量。

可测最大管径达2m，而且压损极小。

3.容积式流量计容积式流量计主要是利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量计,又称定排量流量计。

4.流体振荡式流量计流体振荡式流量计是利用流体在特定流道条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计的.5.差压式流量计(变压降式流量计)差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合。

例如发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。

6.动量式流量计利用测量流体大多利用检测元件把动量转换为压力、位移或力等，然后测量流量。

这种流量计的典型仪表是靶式和转动翼板式流量计。

7.变面积式流量计(等压降式流量计)全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示。

8.冲量式流量计冲量式流量计测量原理是当被测介质从一定高度h自由下落到有倾斜角度的检测板上产生一个冲力，冲力的水平分力马质量流量成正比，故测量这个水平分力即可反映质量流量的大小。

按信号的检测方式，该型流量计分位移检测型和直接测力型。

9.叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

10.超声波流量计超声波流量计按测量原理分可分为时差式和多普勒式，由于它可以制成非接触型式，并可与超声波水位计联动进行开口流量测量，对流体又不产生扰动和阻力，所以很受欢迎，是一种很有发展前途的流量计。

液位的测量按原理分为液位的测量可以按照不同的原理进行分类。

以下将介绍液位测量的几种常见的原理及其工作原理、优缺点以及应用领域。

1. 水银压力法水银压力法是一种传统的液位测量方法，基于水银的密度较大，当液位升高时，水银柱的高度也会相应增加。

液位计的构造包括一根与液体相接触的管子，另一端与气体相接触的管子，并通过两端之间的压力差来测量液位的高度。

该方法通常适用于高精度的液位测量，优点是测量精度高，能够测量多种液体，缺点是不适用于腐蚀性液体，且水银的环境污染问题不能忽视。

2. 浮子法浮子法利用浮力原理测量液位高度，浮子随着液面的升降而上下浮动。

液位计中通常有一个浮子，浮子通过浮子杆与指示器相连接，液位的升高会使得浮子上升，反之则下降。

液位测量通过观察浮子的位置确定液位高度。

该方法适用于低粘度和不易结垢的液体，而对于高粘度液体或易结垢的液体则不适用。

优点是结构简单，使用方便，缺点是受到浮子质量、浮力等因素的影响，测量精度相对较低。

3. 压阻法压阻法基于液体的压力与液位高度成正比的原理，通过测量液位下方的液体对压力传感器的压力来确定液位高度。

该方法适用于液体的密度和温度变化较小的情况，优点是测量范围广，且不受液体性质的限制，缺点是需要进行温度和密度的补偿，且测量精度有一定的误差。

4. 雷达测量法雷达测量法利用了电磁波在空气与介质界面上的反射特性，通过测量从介质表面反射回来的电磁波的时间来确定液位高度。

该方法适用于各种不同介质的液位测量，具有非接触、不受液体性质限制、测量精准等优点，但同时也存在影响的因素较多、价格较高等缺点。

5. 超声波测量法超声波测量法是利用超声波在液体中的传播速度与液体的密度和温度有关的原理，通过测量超声波从液体表面反射回来的时间来确定液位高度。

该方法适用于各种不同液体的液位测量，并且具有非接触、高精度的特点，但也存在受液体泡沫和杂质影响大的缺点。

6. 导电法导电法是在液体中引入电极，通过测量电极间的电阻或电容来确定液位高度。
