学校网络IP地址分配表

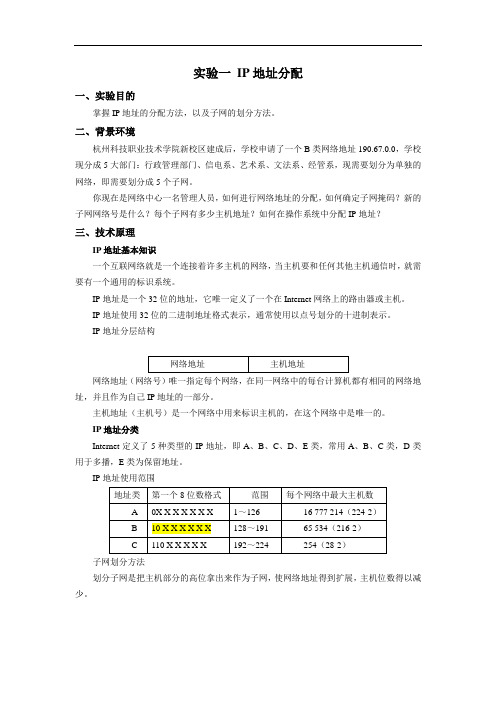

实验一IP地址分配一、实验目的掌握IP地址的分配方法，以及子网的划分方法。

二、背景环境杭州科技职业技术学院新校区建成后，学校申请了一个B类网络地址190.67.0.0，学校现分成5大部门：行政管理部门、信电系、艺术系、文法系、经管系，现需要划分为单独的网络，即需要划分成5个子网。

你现在是网络中心一名管理人员，如何进行网络地址的分配，如何确定子网掩码？新的子网网络号是什么？每个子网有多少主机地址？如何在操作系统中分配IP地址？三、技术原理IP地址基本知识一个互联网络就是一个连接着许多主机的网络，当主机要和任何其他主机通信时，就需要有一个通用的标识系统。

IP地址是一个32位的地址，它唯一定义了一个在Internet网络上的路由器或主机。

IP地址使用32位的二进制地址格式表示，通常使用以点号划分的十进制表示。

IP地址分层结构网络地址（网络号）唯一指定每个网络，在同一网络中的每台计算机都有相同的网络地址，并且作为自己IP地址的一部分。

主机地址（主机号）是一个网络中用来标识主机的，在这个网络中是唯一的。

IP地址分类Internet定义了5种类型的IP地址，即A、B、C、D、E类，常用A、B、C类，D类用于多播，E类为保留地址。

IP地址使用范围子网划分方法划分子网是把主机部分的高位拿出来作为子网，使网络地址得到扩展，主机位数得以减少。

划分子网的方法四、实验设备PC（4台）、操作系统为五、实验拓扑六、实验要求分别为每个部门划分子网、确定子网掩码，为Windows XP操作系统设置IP地址。

七、实验步骤步骤1. 确定子网掩码进制转换：申请的地址是B类，主机部分为最后的两个字节，因此在主机部分高字节划分子网，因为要在主机高字节中确定子网的位数，需把十进制数转化为二进制讨论，如图1.1所示。

确定位数：按照题意，划分5个子网，拿出2位，看是否够用，因2位共有22种状态（00、01、10、11），去掉全“0”和全“1”，有22-2=2种状态标识子网，不够用。

大连海事大学学生宿舍楼宇网络IP地址分配与使用全校统一的DNS:202.118.80.2,备用DNS：202.118.88.18东山区域：1)东山一公寓IP地址规划与使用网络中心将给全校每个宿舍楼分配8个连续的C类IP地址；其中每个楼层一个C类地址（254个连续可用IP地址），每个寝室预分配5个IP地址。

学生宿舍掩码统一为：255.255.248.0。

目前，学生东一公寓已接通校园网1000Mbps光纤骨干，其网络IP地址为172.20.128.0…172.20.135.255，网关地址为172.20.128.1。

每个寝室有连续的5个IP地址，其起始IP的选择方法如下：以本宿舍楼的网络IP为基础，在其第3段加上本寝室所在的楼层号，然后再在其第4段加上（本寝室所在的房间号×5）。

例如：学生东一公寓308房间的IP地址选择方法是：查东一公寓的网络启始IP是172.20.128.0；308房间的楼层为3，应在172.20.128.0的第3段数字128上加3（128+3=131），成为172.20.131.0；然后再在172.20.131.0的第4段0上加（08×5=40），成为172.20.131.40。

因此，学生东4公寓308房间的IP地址范围就是从172.20.131.40到172.20.131.44，共5个。

2)东山二公寓IP地址规划与使用网络中心将给全校每个宿舍楼分配8个连续的C类IP地址；其中每个楼层一个C类地址（254个连续可用IP地址），每个寝室预分配5个IP地址。

学生宿舍掩码统一为：255.255.248.0。

目前，学生东2公寓已接通校园网1000Mbps光纤骨干，其网络IP地址为172.20.112.0…172.20.119.255，网关地址为172.20.112.1。

每个寝室有连续的5个IP地址，其起始IP的选择方法如下：以本宿舍楼的网络IP为基础，在其第3段加上本寝室所在的楼层号，然后再在其第4段加上（本寝室所在的房间号×5）。

校园网IP地址分配摘要：I P地址规划是校园网建设的一个重要部分，良好的IP地址规划能够有效地控制网络冲突、病毒的扩散速度，减少不必要的管理和维护工作，提高工作效率。

IP地址规划往往涉及部门需求、用户数量、VLAN划分、地址分配、VLAN路由、地址转换等多个方面，提出了把校园网IP地址规划方案分为公网IP地址划分和私有IP地址划分两部进行规划设计的方案。

引言1 IP地址的概述2 VLAN简介3 校园网的IP地址分配与VLAN的规划4 IP地址分配的实例5 VLAN的配置实例6 结论：经过在毕业实习中的学习和实践，使我对理论知识有了更系统更全面的掌握，对计算机网络知识有了更进一步的认识，特别是在实际网络设备的操作方面有很大的提高。

对于网络建设中IP地址的分配和VLAN规划有着进一步的认识，让我了解到理论联系实际的重要性。

通过对校园网的IP地址的分配和VLAN规划，使我深刻的认识到。

在计算机网络建设中，一定要依据地址分配和VLAN划分原理来进行网络规划，还需要认真研究实际情况，考虑网络设备性能、网络规模、网络运行、管理、安全等诸方面因素，形成一套合理、适当的地址分配和VLAN 规划方案，这将会大大提高网络的整体性能，给网络管理带来许多方便。

参考文献校园网IP地址规划方案1）校园网IP地址分配总则IP地址规划根据所分配的公网IP地址和内部私网IP地址分配，地址可分为三大块，一块是Cernet分配多个C类公网IP地址，作为和国际互联网互连的地址，域名就解析在这片地址上，主要供网络中心和图书馆电脑部、部分实验室专用；校园网的普通用户,使用内部地址192.168.xxx.xxx，，不能和国际互联网直接发生联系，不能避开代理和计费系统；学校同时还可以申请一块ChinaNet的公网IP地址，作为接入电信公网和部分关键的服务器出口备份,关键服务器拥有两个公网IP，分别跨接在Cernet和ChinaNet上。

2）校园网内部私网IP地址的分配内部地址的分配原则是按建筑物进行的，视用户的数量，1/4、1/2、整个C的划分。

校园无线网络设计与规划摘要本设计简要地讨论了校园网络规划设计中涉及到的网络技术、规划设计方法、网络性能及应用分析等问题，为校园网络的规划、设计等方面在技术及应用上提供参考，以使在建或规划中的校园网络具备较高的整体性能。

随着信息技术的不断发展和人们对各种数据形式的信息需求和交流的不断增长，使得当今的计算机网络，特别是Internet从传统的数据处理设备（如计算机）和管理工具中驳离出来，担当一个非常重要的角色—-信息技术的基础设施与获取、共享和交流信息的主要工具,并成为人们在当今社会生活及工作中不可缺少的组成部分.经过了几年的迅猛发展，计算机网络已经在很多方面改变了人们传统的工作和生活方式……Web浏览、E－mail、QQ（上网聊天）、VOD(视频点悉播）、文件传输、远程诊断、电子商务、网络大学及虚拟学校等无一不与计算机网络有着千丝万缕的联系。

这些基于网络的各种应用，正在以惊人的速度扩展，几乎渗透了社会生活的各个方面。

校园网络（CAN ，Campus Area Network)与其它园区局域网络一样，由于它属于单位自有,学校拥有自我建设、自我管理和自我使用的权利，因此，受经费、技术水平及其它方面的影响，校园网络在规划设计、资源建设和应用上很不平衡，差别很大，特别是在IT界目前还未实施网络工程监理的条件下，造成了不少的人力、物力、财力的巨大浪费。

校园网络的规划设计有多种解决方案，依学校的类型规模和性质的不同，以使网络的设计方案有所不同，体现在技术、应用上更是不同。

在传统的语音服务(诸如电话、蜂窝移动电话）无法满足人们的各种信息需求的今天，对图形、图像、视频等多媒体信息需求的不断增长，已成为人们依赖计算机网络进行信息共享和交流的重要资源。

学校教师的教学、科研工作和学生的学习生活对一个高速的、资源丰富的和应用多方面的校园网络的需求是迫切的、必需的。

也是网络规划设计者永远追求的目标。

关键词：1、校园网 2、系统 3、拓扑结构 4、IP规划前言由于网络的发展，校园网已经普及到各大校园.本课程设计以实例的形式对校园网络的设计方案进行分析并给出校园网络关键设备的配置步骤、配置命令以及诊断命令和方法。

安庆师范学院校园网IP地址分配表注：所有IP地址前缀为210.45.，网络掩码前缀为255.255.255.1安庆师范学院校园网3COM4007交换机VLAN设置一览表3COM4007增加静态路由：default 210.45.168.61210.45.168.224 255.255.255.224 210.45.168.612网络中心机房子网IP分配表子网ID:3子网掩码：255.255.255.192 网关：210.45.168.126地址范围：210.45.168.65 ～ 192预留交换机IP地址：210.45.168.120 ～ 210.45.172.125可分配IP地址范围：210.45.172.65 ～ 210.45.172.119对应端口号：核心交换机（210.45.168.62）上12口（RJ45）UNTAGGED红楼／文科楼子网IP分配表子网ID:12子网掩码：255.255.255.128 网关：210.45.173.126地址范围：210.45.173.1 ～ 126预留交换机IP地址：210.45.173.123 ～ 210.45.170.125可分配IP地址范围：210.45.173.1 ～ 210.45.173.122对应端口号：核心交换机（210.45.168.62）上15口（光纤口）；UNTAGGED子网掩码：255.255.255.128 网关：210.45.173.126拨号服务子网IP分配表子网ID:4子网掩码：255.255.255.224 网关：210.45.168.222 地址范围：210.45.168.193 ～ 222预留交换机IP地址：可分配IP地址范围：对应段口号：网络中心服务器子网IP分配表子网ID:2子网掩码：255.255.255.192网关：210.45.168.62(核心交换机)210.45.168.61(防火墙内部)地址范围：210.45.168.1 ～ 62对应端口号：核心交换机（210.45.168.62）上１、３～１１口（RJ45）防火墙外部网段子网IP分配表子网ID:5子网掩码：255.255.255.224网关：210.45.168.254(路由器)210.45.168.253（防火墙外部）地址范围：210.45.168.225 ～ 254预留交换机IP地址：可分配IP地址范围：对应端口号：教育技术系子网IP分配表子网ID:11子网掩码：255.255.255.128 网关：210.45.172.254地址范围：210.45.172.129 ～ 254预留交换机IP地址：210.45.172.245 ～ 210.45.172.253可分配IP地址范围：210.45.172.129 ～ 210.45.172.244对应端口号：核心交换机（210.45.168.62）上２口（RJ45）；UNTAGGED网络名：210.45.172.128 255.255.255.128物理系机房子网IP分配表子网ID:6子网掩码：255.255.255.128 网关：210.45.169.126地址范围：210.45.169.1 ～ 126预留交换机IP地址：210.45.169.119 ～ 210.45.169.125可分配IP地址范围：210.45.169.1 ～ 210.45.169.118对应端口号：核心交换机（210.45.168.62）上13口（光纤口）； TAGGED 数学系主交换机（210.45.170.253）上２口；UNTAGGED网络名：210.45.169.1 255.255.255.128化学系机房子网IP分配表子网ID:7子网掩码：255.255.255.128 网关：210.45.169.254地址范围：210.45.169.129 ～ 254预留交换机IP地址：210.45.169.245 ～ 210.45.169.253可分配IP地址范围：210.45.169.129 ～ 210.45.169.244对应端口号：核心交换机（210.45.168.62）上13口（光纤口）； TAGGED 数学系主交换机（210.45.170.253）上1、3口；UNTAGGED图书馆子网IP分配表子网ID:10子网掩码：255.255.255.128 网关：210.45.172.126地址范围：210.45.172.1 ～ 126预留交换机IP地址：210.45.172.120 ～ 210.45.172.125可分配IP地址范围：210.45.172.1 ～ 210.45.172.119对应端口号：核心交换机（210.45.168.62）上14口（光纤口）；UNTAGGED图书馆主交换机（210.45.172.125）上1 ～ 24口数学计算机系子网（１）IP分配表子网ID:８子网掩码：255.255.255.０网关：210.45.170.254地址范围：210.45.170.1 ～ 254预留交换机IP地址：210.45.170.241 ～ 210.45.170.253可分配IP地址范围：210.45.170.1 ～ 210.45.170.240对应端口号：核心交换机（210.45.168.62）上13口（光纤口）；UNTAGGED 数学系主交换机（210.45.170.253）上数学计算机系子网（２）IP分配表子网ID:９子网掩码：255.255.255.０网关：210.45.171.254地址范围：210.45.171.1 ～ 254预留交换机IP地址：210.45.171.241 ～ 210.45.171.253可分配IP地址范围：210.45.171.1 ～ 210.45.171.240对应段口号：核心交换机（210.45.168.62）上13口（光纤口）；UNTAGGED 数学系主交换机（210.45.170.253）上。
