高考数学二轮复习 专题六 立体几何 第一讲 空间几何体及三视图 理

一、立体几何知识点归纳 第一章 空间几何体（一)空间几何体的结构特征（1）多面体——由若干个平面多边形围成的几何体.围成多面体的各个多边形叫叫做多面体的面，相邻两个面的公共边叫做多面体的棱,棱与棱的公共点叫做顶点.旋转体--把一个平面图形绕它所在平面内的一条定直线旋转形成的封闭几何体。

其中,这条定直线称为旋转体的轴。

（2）柱，锥,台，球的结构特征 1。

棱柱1。

1棱柱—-有两个面互相平行，其余各面都是四边形,并且每相邻两个四边形的公共边都互相平行，由这些面所围成的几何体叫做棱柱。

1。

2相关棱柱几何体系列(棱柱、斜棱柱、直棱柱、正棱柱）的关系： ①⎧⎪⎧−−−−−→⎨⎪−−−−−→⎨⎪⎪⎩底面是正多形棱垂直于底面斜棱柱棱柱正棱柱直棱柱其他棱柱 底面为矩形侧棱与底面边长相等1.3①侧棱都相等,侧面是平行四边形;②两个底面与平行于底面的截面是全等的多边形； ③过不相邻的两条侧棱的截面是平行四边形；④直棱柱的侧棱长与高相等，侧面与对角面是矩形。

1。

4长方体的性质：①长方体一条对角线长的平方等于一个顶点上三条棱的平方和；【如图】222211AC AB AD AA =++②（了解)长方体的一条对角线1AC 与过顶点A 的三条棱所成的角分别是αβγ，，，那么222cos cos cos 1αβγ++=，222sin sin sin 2αβγ++=；③（了解）长方体的一条对角线1AC 与过顶点A 的相邻三个面所成的角分别是αβγ，，,则，222sin sin sin 1αβγ++=222cos cos cos 2αβγ++=.1.5侧面展开图:正n 棱柱的侧面展开图是由n 个全等矩形组成的以底面周长和侧棱长为邻边的矩形. 1.6面积、体积公式：2S c hS c h S S h=⋅=⋅+=⋅直棱柱侧直棱柱全底棱柱底，V （其中c 为底面周长,h 为棱柱的高)2.圆柱2。

1圆柱—-以矩形的一边所在的直线为旋转轴，其余各边旋转而形成的曲面所围成的几何体叫圆柱.2.2圆柱的性质：上、下底及平行于底面的截面都是等圆;过轴的母线截面（轴截面）是全等的矩形.2。

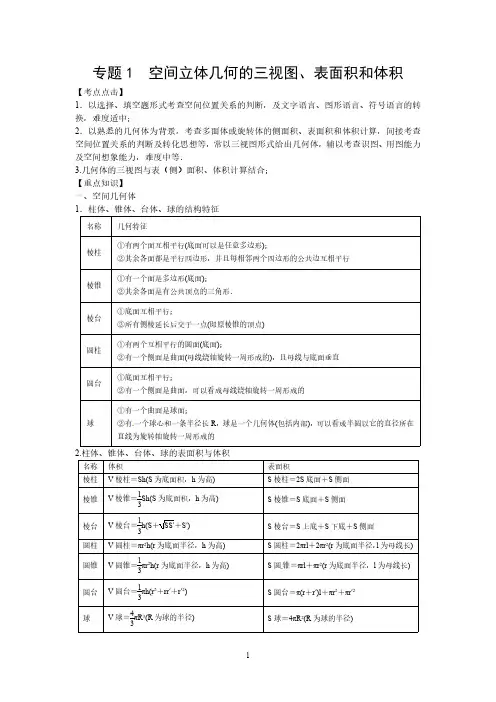

专题1空间立体几何的三视图、表面积和体积【考点点击】1．以选择、填空题形式考查空间位置关系的判断，及文字语言、图形语言、符号语言的转换，难度适中；2．以熟悉的几何体为背景，考查多面体或旋转体的侧面积、表面积和体积计算，间接考查空间位置关系的判断及转化思想等，常以三视图形式给出几何体，辅以考查识图、用图能力及空间想象能力，难度中等．3.几何体的三视图与表（侧）面积、体积计算结合；【重点知识】一、空间几何体1．柱体、锥体、台体、球的结构特征名称几何特征棱柱①有两个面互相平行(底面可以是任意多边形)；②其余各面都是平行四边形，并且每相邻两个四边形的公共边互相平行棱锥①有一个面是多边形(底面)；②其余各面是有公共顶点的三角形．棱台①底面互相平行；②所有侧棱延长后交于一点(即原棱锥的顶点)圆柱①有两个互相平行的圆面(底面)；②有一个侧面是曲面(母线绕轴旋转一周形成的)，且母线与底面垂直圆台①底面互相平行；②有一个侧面是曲面，可以看成母线绕轴旋转一周形成的球①有一个曲面是球面；②有一个球心和一条半径长R，球是一个几何体(包括内部)，可以看成半圆以它的直径所在直线为旋转轴旋转一周形成的2.柱体、锥体、台体、球的表面积与体积名称体积表面积棱柱V棱柱＝Sh(S为底面积，h为高)S棱柱＝2S底面＋S侧面棱锥V棱锥＝13Sh(S为底面积，h为高)S棱锥＝S底面＋S侧面棱台V棱台＝13h(S＋SS′＋S′)S棱台＝S上底＋S下底＋S侧面圆柱V圆柱＝πr2h(r为底面半径，h为高)S圆柱＝2πrl＋2πr2(r为底面半径，l为母线长)圆锥V圆锥＝13πr2h(r为底面半径，h为高)S圆锥＝πrl＋πr2(r为底面半径，l为母线长)圆台V圆台＝13πh(r2＋rr′＋r′2)S圆台＝π(r＋r′)l＋πr2＋πr′2球V球＝43πR3(R为球的半径)S球＝4πR2(R为球的半径)3.空间几何体的三视图和直观图(1)空间几何体的三视图三视图的正视图、侧视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影围成的平面图形，三视图的画法规则为“长对正、高平齐、宽相等”．(2)空间几何体的直观图空间几何体直观图的画法常采用斜二测画法．用斜二测画法画平面图形的直观图规则为“轴夹角45°(或135°)，平行长不变，垂直长减半”．4．几何体沿表面某两点的最短距离问题一般用展开图解决；不规则几何体求体积一般用割补法和等积法求解；三视图问题要特别留意各种视图与观察者的相对位置关系.【考点分析】考点一空间几何体的结构【例1】已知正三棱锥P­ABC ，点P ，A ，B ，C 都在半径为3的球面上，若PA ，PB ，PC 两两相互垂直，则球心到截面ABC 的距离为________．【答案】33【解析】正三棱锥P­ABC 可看作由正方体PADC­BEFG 截得，如图所示，PF 为三棱锥P­ABC 的外接球的直径，且PF ⊥平面ABC.设正方体棱长为a ，则22,2,1232=====BC AC AB a a ，3223222221=⨯⨯⨯=∆ABC S ，由,PAC B ABC P V V --=得222213131⨯⨯⨯⨯=⋅∆ABC S h ，所以332=h 因此球心到平面ABC 得距离为33考点二三视图、直观图【例2】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A ）20π（B ）24π（C ）28π（D ）32π【答案】C【解析】由题意可知，圆柱的侧面积为12π2416πS =⋅⋅=，圆锥的侧面积为2π248πS =⋅⋅=，圆柱的底面面积为23π24πS =⋅=，故该几何体的表面积为12328πS S S S =++=，故选C.【例3】某三棱锥的三视图如图所示，则该三棱锥的表面积是()A ．2＋5B ．4＋5C ．2＋25D ．5【答案】C【解析】该三棱锥的直观图如图所示：过D 作DE ⊥BC ，交BC 于E ，连接AE ，则BC ＝2，EC ＝1，AD ＝1，ED ＝2，ABCABD ACD BCD S S S S S ∆∆∆∆+++=表5225221152115212221+=⨯⨯+⨯⨯+⨯⨯+⨯⨯=考点三几何体的表面积【例4】长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为【答案】14π.【解析】球的直径是长方体的体对角线，所以222232114,4π14π.R S R =++===【例5】如图,某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是328π,则它的表面积是（）（A ）17π（B ）18π（C ）20π（D ）28π【答案】A【解析】该几何体直观图如图所示：是一个球被切掉左上角的81,设球的半径为R ,则32834873ππ=⨯=R V ,解得R 2=,所以它的表面积是87的球面面积和三个扇形面积之和πππ172413248722=⨯⨯+⨯⨯=S 故选A ．考点四几何体的体积【例6．】已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为（）A ．πB ．3π4C ．π2D ．π4【答案】B【解析】绘制圆柱的轴截面如图所示，由题意可得：11,2AC AB ==，结合勾股定理，底面半径2213122r ⎛⎫=-= ⎪⎝⎭，由圆柱的体积公式，可得圆柱的体积是2233ππ1π24V r h ⎛==⨯⨯= ⎝⎭，故选B.考点五与球的组合体问题纵观近几年高考对于组合体的考查，重点放在与球相关的外接与内切问题上.要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答.从实际教学来看，这部分知识是学生掌握最为模糊，看到就头疼的题目.分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理.本文就高中阶段出现这类问题加以类型的总结和方法的探讨.【例7】棱长为1的正方体1111ABCD A B C D -的8个顶点都在球O 的表面上，E F ，分别是棱1AA ，1DD 的中点，则直线EF 被球O 截得的线段长为（）A ．22B ．1C ．212+D ．2解：由题意可知，球为正方体的外接球.平面11AA DD 截面所得圆面的半径12,22AD R ==11EF AA DD ⊂ 面，∴直线EF 被球O 截得的线段为球的截面圆的直径22R =.【例8】正四棱柱1111ABCD A B C D -的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最值，为.【例9】在正三棱锥S ABC -中，M N 、分别是棱SC BC 、的中点，且AM MN ⊥,若侧棱23SA =,则正三棱锥S ABC -外接球的表面积是.解：如图，正三棱锥对棱相互垂直，即,AC SB ⊥又,,,.SB MN MN AC MN AM MN SAC ∴⊥⊥∴⊥∥又平面于是,,,SB SAC SB SA SB SC ⊥∴⊥⊥平面从而.SA SC ⊥此时正三棱锥S ABC -的三条侧棱互相垂直并且相等，故将正三棱锥补形为正方体.球的半径23,3,436.2R SA R S R ππ=∴=∴==【例10】一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为()A ．12πB ．C ．3πD ．【答案】C【解析】把原来的几何体补成以DA DC DP 、、为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，2=R l ，=2R ，234434S R πππ==⨯=球.【例11】在三棱锥P －ABC 中，PA ＝,侧棱PA 与底面ABC 所成的角为60°，则该三棱锥外接球的体积为（）A ．πB.3π C.4πD.43π解：如图所示，过P 点作底面ABC 的垂线，垂足为O ，设H 为外接球的球心，连接,,AH AO 因60,PAO PA ∠== 故2AO =,32PO =又△AHO 为直角三角形，222,,AH PH r AH AO OH ==∴=+22233344(),1,1.2233r r r V ππ∴=+-∴=∴=⨯=【例12】矩形ABCD 中，4,3,AB BC ==沿AC 将矩形ABCD 折成一个直二面角B ACD --,则四面体ABCD 的外接球的体积是()A.π12125 B.π9125C.π6125D.π3125解：由题意分析可知，四面体ABCD 的外接球的球心落在AC 的中点，此时满足,OA OD OB OC ===522AC R ∴==,343V R π=1256π=.【总结归纳】1个特征——三视图的长度特征“长对正，宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽。

立体几何与空间向量01 空间几何体的结构及其三视图和直观图【考点讲解】一、具体目标：①能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等简易组合）的三视图，能识别上述的三视图所表示的立体模型，会用斜二测法画出它们的直观图。

②会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式。

③会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）.二、知识概述：1.空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面：在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高：在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．2.空间几何体的三视图三视图：几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．3.三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.4.还原几何体的基本要素是“长对齐，高平直，宽相等”. 简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．三、备考策略：1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.四、常考题型：三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征． 4. 三视图还原空间几何体首先应深刻理解三视图之间的关系，遵循“长对正，高平齐，宽相等”的基本原则，其内涵为正视图的高是几何体的高，长是几何体的长；俯视图的长是几何体的长，宽是几何体的宽；侧视图的高是几何体的高，宽是几何体的宽．由三视图画出直观图的步骤和思考方法：（1）首先看俯视图，根据俯视图画出几何体地面的直观图；（2）观察正视图和侧视图找到几何体前、后、左、右的高度；（3）画出整体，然后再根据三视图进行调整． 1. 【2019年高考浙江卷】祖暅是我国南北朝时代的伟大科学家，他提出的“幂势既同，则积不容异”称为祖暅原理，利用该原理可以得到柱体的体积公式V 柱体=Sh ，其中S 是柱体的底面积，h 是柱体的高．若某柱体的三视图如图所示（单位：cm ），则该柱体的体积（单位：cm 3）是（ ）A ．158B ．162C ．182D ．324【解析】本题首先根据三视图，还原得到几何体——棱柱，根据题目给定的数据，计算几何体的体积，由三视图得该棱柱的高为6，底面可以看作是由两个直角梯形组合而成的，其中一个上底为4，下底为6，高为3，另一个的上底为2，下底为6，高为3，则该棱柱的体积为264633616222++⎛⎫⨯+⨯⨯= ⎪⎝⎭.故选B. 【答案】B2.【2018年高考全国Ⅰ卷】某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M 在正视图上的对应点为A ，圆柱表面上的点N 在左视图上的对应点为B ，则在此圆柱侧面上，从M 到N 的路径中，最短路径的长度为（ ）【真题分析】A ．172B ．52C ．3D ．2【分析】该题考查的是有关几何体的表面上两点之间的最短距离的求解问题，在解题的过程中，需要明确两个点在几何体上所处的位置，再利用平面上两点间直线段最短，所以处理方法就是将面切开平铺，利用平面图形的相关特征求得结果.【解析】根据圆柱的三视图以及其本身的特征，知点M 在上底面上，点N 在下底面上，且可以确定点M 和点N 分别在以圆柱的高为长方形的宽，圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为√42+22=2√5，故选B ． 【答案】B3.【2018年高考全国Ⅰ卷】中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是（ ）【解析】本题主要考查空间几何体的三视图.由题意知，俯视图中应有一不可见的长方形，且俯视图应为对称图形.故选A ． 【答案】A4.【2018年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）俯视图正视图A ．2B ．4C ．6D ．8【解析】根据三视图可得几何体为一个直四棱柱，高为2，底面为直角梯形，上、下底分别为1，2，梯形的高为2，因此几何体的体积为()112226,2⨯+⨯⨯=故选C. 【答案】C5.【2018年高考北京卷文数】某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为A ．1B ．2C ．3D ．4【解析】本题要求会利用三视图的性质还原原立体图形，然后再应用立体图形的性质进行计算或验证. 由三视图可得四棱锥P ABCD -如图所示，在四棱锥P ABCD -中，2,2,2,1PD AD CD AB ====，由勾股定理可知：3,PA PC PB BC ====则在四棱锥中，直角三角形有：,,PAD PCD PAB △△△，共3个，故选C. 【答案】C6.【2017年高考全国Ⅰ卷理数】某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为（ ）A．10 B．12 C．14 D．16【解析】解决此类问题的关键是由三视图准确确定空间几何体的形状和结构特征，要求熟悉常见几何体的三视图.由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体各面内只有两个相同的梯形，则这些梯形的面积之和为12(24)2122⨯+⨯⨯=，故选B．【答案】B7.【2017年高考北京卷理数】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为( )A．B．C．D．2【解析】几何体是四棱锥P ABCD-，如图.最长的棱长为补成的正方体的体对角线，即该四棱锥的最长棱的长度为22222223l=++=，故选B．【答案】B8.【2017年高考全国Ⅱ卷】如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为（）A．90πB．63πC．42πD．36π【解析】由题意，该几何体是一个组合体，下半部分是一个底面半径为3，高为4的圆柱，其体积213436V =π⨯⨯=π，上半部分是一个底面半径为3，高为6的圆柱的一半，其体积221(36)272V =⨯π⨯⨯=π，故该组合体的体积12362763V V V =+=π+π=π．故选B ．【答案】B9.【2017年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）A ．12π+ B ．32π+ C ．312π+ D ．332π+ 【解析】根据所给三视图可还原几何体为半个圆锥和半个棱锥拼接而成的组合体，所以，几何体的体积为21113(21)13222V π⨯π=⨯⨯+⨯⨯=+，故选A ．【答案】A10.【2019年高考北京卷理数】某几何体是由一个正方体去掉一个四棱柱所得，其三视图如图所示．如果网格纸上小正方形的边长为1，那么该几何体的体积为__________．【解析】如图所示，在棱长为4的正方体中，三视图对应的几何体为正方体去掉棱柱1111MPD A NQC B -之后余下的几何体，则几何体的体积()3142424402V =-⨯+⨯⨯=. 【答案】401.【2017北京，文6】某三棱锥的三视图如图所示，则该三棱锥的体积为（ ）A.60B.30C.20D.10【解析】本题主要考查的将三视图还原成几何体后求体积的问题。

第一讲空间几何体的三视图、表面积与体积考点一空间几何体的三视图与直观图1．三视图的排列规则俯视图放在正(主)视图的下面，长度与正(主)视图的长度一样，侧(左)视图放在正(主)视图的右面，高度与正(主)视图的高度一样，宽度与俯视图的宽度一样．即“长对正、高平齐、宽相等”．2．原图形面积S与其直观图面积S′之间的关系S′＝24 S.[对点训练]1．(2018·全国卷Ⅲ)中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是( )[解析] 两个木构件咬合成长方体时，小长方体(榫头)完全嵌入带卯眼的木构件，易知俯视图可以为A.故选A.[答案] A2．(2018·河北衡水中学调研)正方体ABCD－A1B1C1D1中，E为棱BB1的中点(如图)，用过点A，E，C1的平面截去该正方体的上半部分，则剩余几何体的左视图为( )[解析] 过点A，E，C1的截面为AEC1F，如图，则剩余几何体的左视图为选项C中的图形．故选C.[答案] C3．(2018·江西南昌二中模拟)一个几何体的三视图如图所示，在该几何体的各个面中，面积最小的面的面积为( )A ．8B ．4C ．4 3D ．4 2[解析] 由三视图可知该几何体的直观图如图所示，由三视图特征可知，PA ⊥平面ABC ，DB ⊥平面ABC ，AB ⊥AC ，PA ＝AB ＝AC ＝4，DB ＝2，则易得S △PAC ＝S △ABC ＝8，S △CPD ＝12，S 梯形ABDP＝12，S △BCD ＝12×42×2＝42，故选D.[答案] D4．如图所示，一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积为________．[解析] 直观图的面积S ′＝12×(1＋1＋2)×22＝2＋12.故原平面图形的面积S ＝S ′24＝2＋ 2.[答案] 2＋ 2[快速审题] (1)看到三视图，想到常见几何体的三视图，进而还原空间几何体． (2)看到平面图形直观图的面积计算，想到斜二侧画法，想到原图形与直观图的面积比为24.由三视图还原到直观图的3步骤(1)根据俯视图确定几何体的底面．(2)根据正(主)视图或侧(左)视图确定几何体的侧棱与侧面的特征，调整实线和虚线所对应的棱、面的位置．(3)确定几何体的直观图形状．考点二 空间几何体的表面积与体积1．柱体、锥体、台体的侧面积公式 (1)S 柱侧＝ch (c 为底面周长，h 为高)； (2)S 锥侧＝12ch ′(c 为底面周长，h ′为斜高)；(3)S 台侧＝12(c ＋c ′)h ′(c ′，c 分别为上下底面的周长，h ′为斜高)．2．柱体、锥体、台体的体积公式 (1)V 柱体＝Sh (S 为底面面积，h 为高)； (2)V 锥体＝13Sh (S 为底面面积，h 为高)；(3)V 台＝13(S ＋SS ′＋S ′)h (不要求记忆)．3．球的表面积和体积公式S 表＝4πR 2(R 为球的半径)，V 球＝43πR 3(R 为球的半径)．[对点训练]1．(2018·浙江卷)某几何体的三视图如图所示(单位：cm)，则该几何体的体积(单位：cm 3)是( )A ．2B ．4C ．6D ．8[解析] 由三视图可知该几何体是直四棱柱，其中底面是直角梯形，直角梯形上，下底边的长分别为1 cm,2 cm ，高为2 cm ，直四棱柱的高为2 cm.故直四棱柱的体积V ＝1＋22×2×2＝6 cm 3.[答案] C2．(2018·哈尔滨师范大学附中、东北师范大学附中联考)某几何体的三视图如图所示，其中正视图是半径为1的半圆，则该几何体的表面积是( )A.(5－1)π2＋2 B.(5＋1)π2＋2 C.π2＋3 D.52π＋2 [解析] 由三视图知，此几何体为一个半圆锥，其底圆半径为1，高为2，故母线长为22＋12＝5，所以该几何体的表面积S ＝12π×1×5＋12π×12＋12×2×2＝(5＋1)π2＋2.故选B.[答案] B3．一个几何体的三视图如图所示，则这个几何体的体积是( )A ．1B ．2C ．3D ．4[解析] 由已知易得该几何体是一个以正视图为底面，高为2的四棱锥．由于正视图是一个上底边为2，下底边为4，高为2的直角梯形，故该四棱锥的底面积S ＝12×(2＋4)×2＝6，则V ＝13Sh ＝13×6×2＝4.故选D.[答案] D4．(2018·太原一模)某几何体的三视图如图所示，则该几何体的表面积为( )A ．6π＋1 B.(24＋2)π4＋1 C.(23＋2)π4＋12D.(23＋2)π4＋1 [解析] 由几何体的三视图知，该几何体为一个组合体，其中下部是底面直径为2，高为2的圆柱，上部是底面直径为2，高为1的圆锥的四分之一，所以该几何体的表面积为4π＋π＋3π4＋2π4＋1＝(23＋2)π4＋1，故选D.[答案] D[快速审题] (1)看到求规则图形的表面积(体积)，想到相应几何体的表面积(体积)公式．(2)看到求不规则图形的表面积，想到几何体的侧面展开图．(3)看到求不规则图形的体积，想到能否用割补思想、特殊值法等解决．求几何体表面积和体积关键过好“两关”(1)还原关，即利用“长对正，宽相等，高平齐”还原空间几何体的直观图． (2)公式关，即会利用空间几何体的体积或表面积公式求简单组合体的体积或表面积．考点三 多面体与球的切接问题与球有关的组合体问题，一种是内切，一种是外接．解题时要认真分析图形，明确切点和接点的位置，确定有关元素间的数量关系，并作出合适的截面图．角度1：与球的组合体中求棱柱(锥)的表面积或体积[探究追问] 若本例中的条件变为“直三棱柱ABC－A1B1C1的6个顶点都在球O的球面上”，若AB＝3，AC＝4，AB⊥AC，AA1＝12，求球O的表面积．[解] 将直三棱柱补形为长方体ABEC－A1B1E1C1，则球O是长方体ABEC－A1B1E1C1的外接球．∴体对角线BC1的长为球O的直径．因此2R＝32＋42＋122＝13.故S球＝4πR2＝169π.“切”“接”问题的处理方法(1)“切”的处理：解决与球有关的内切问题主要是指球内切多面体与旋转体，解答时要先找准切点，通过作截面来解决．如果内切的是多面体，则多通过多面体过球心的对角面来作截面．(2)“接”的处理：把一个多面体的几个顶点放在球面上即球的外接问题．解决这类问题的关键是抓住外接的特点，即球心到多面体的顶点的距离等于球的半径．[对点训练]1．[角度1](2018·广东惠州二模)已知三棱锥S －ABC 的底面是以AB 为斜边的等腰直角三角形，AB ＝2，SA ＝SB ＝SC ＝2，则三棱锥S －ABC 的外接球的球心到平面ABC 的距离是( )A.33 B ．1 C. 3 D.332[解析] ∵三棱锥S －ABC 的底面是以AB 为斜边的等腰直角三角形，SA ＝SB ＝SC ＝2，∴S 在底面ABC 内的射影为AB 的中点，设AB 的中点为H ，连接SH ，CH ，∴SH ⊥平面ABC ，∴SH 上任意一点到A ，B ，C 的距离相等，易知SH ＝3，CH ＝1，∴Rt △SHC 中∠HSC ＝30°.在面SHC 内作SC 的垂直平分线MO ，交SH 于点O ，交SC 于点M ，则O 为三棱锥S －ABC 的外接球的球心．∵SC ＝2，∴SM ＝1，又∠OSM ＝30°，∴SO ＝233，OH ＝33，∴球心O 到平面ABC 的距离为33，故选A. [答案] A2．[角度2](2018·武汉调研)一个三棱锥的三视图如图所示，其中俯视图为等腰直角三角形，正视图和侧视图是全等的等腰三角形，则此三棱锥外接球的表面积为( )A ．16π B．9π C．4π D．π[解析] 三棱锥如右图，设外接球半径为R ，AB ＝AC ＝2，∠BAC ＝90°，D 为BC 中点．SD ⊥面ABC .球心O 在SD 上，SD ＝2.在直角△ODC 中，OC ＝R ，OD ＝2－R ，DC ＝ 2.则(2－R )2＋(2)2＝R 2，即R ＝32，故V －ABC 的外接圆的表面积为S ＝4πR 2＝9π，选B.[答案] B1．(2018·全国卷Ⅰ)某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为( )A．217 B．2 5 C．3 D．2[解析] 由圆柱的三视图及已知条件可知点M与点N的位置如图1所示，设ME与FN 为圆柱的两条母线，沿FN将圆柱的侧面展开，如图2所示，连接MN，MN即为从M到N的最短路径，由题意知，ME＝2，EN＝4，∴MN＝42＋22＝2 5.故选B.[答案] B2．(2018·北京卷)某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为( )A．1 B．2 C．3 D．4[解析] 由三视图得四棱锥的直观图如图所示．其中SD⊥底面ABCD，AB⊥AD，AB∥CD，SD＝AD＝CD＝2，AB＝1.由SD⊥底面ABCD，AD，DC，AB⊂底面ABCD，得SD⊥AD，SD⊥DC，SD⊥AB，故△SDC，△SDA为直角三角形，又∵AB⊥AD，AB⊥SD，AD，SD⊂平面SAD，AD∩SD ＝D，∴AB⊥平面SAD，又SA⊂平面SAD，∴AB⊥SA，即△SAB也是直角三角形，从而SB＝SD2＋AD2＋AB2＝3，又BC＝22＋12＝5，SC＝22，∴BC2＋SC2≠SB2，∴△SBC不是直角三角形，故选C.[答案] C3．(2017·浙江卷)某几何体的三视图如图所示(单位：cm)，则该几何体的体积(单位：cm 3)是( )A.π2＋1 B.π2＋3 C.3π2＋1 D.3π2＋3 [解析] 由三视图可知该几何体是由底面半径为1 cm ，高为3 cm 的半个圆锥和三棱锥S －ABC 组成的，如图，三棱锥的高为3 cm ，底面△ABC 中，AB ＝2 cm ，OC ＝1 cm ，AB ⊥OC .故其体积V ＝13×12×π×12×3＋13×12×2×1×3＝⎝ ⎛⎭⎪⎫π2＋1cm 3.故选A.[答案] A4．(2018·天津卷)已知正方体ABCD －A 1B 1C 1D 1的棱长为1，除面ABCD 外，该正方体其余各面的中心分别为点E ，F ，G ，H ，M (如图)，则四棱锥M －EFGH 的体积为________．[解析] 由题意知四棱锥的底面EFGH 为正方形，其边长为22，即底面面积为12，由正方体的性质知，四棱锥的高为12.故四棱锥M －EFGH 的体积V ＝13×12×12＝112.[答案]1125．(2017·江苏卷)如图，在圆柱O 1O 2内有一个球O ，该球与圆柱的上、下底面及母线均相切．记圆柱O 1O 2的体积为V 1，球O 的体积为V 2，则V 1V 2的值是________．[解析] 设圆柱内切球的半径为R ，则由题设可得圆柱O 1O 2的底面圆的半径为R ，高为2R ，∴V 1V 2＝πR 2·2R 43πR3＝32.[答案] 321.该部分在高考中一般会以“两小”或“一小”的命题形式出现，这“两小”或“一小”主要考查三视图，几何体的表面积与体积．2．考查一个小题时，本小题一般会出现在第4～8题的位置上，难度一般；考查2个小题时，其中一个小题难度一般，另一小题难度稍高，一般会出现在第10～16题的位置上，本小题虽然难度稍高，主要体现在计算量上，但仍是对基础知识、基本公式的考查．热点课题12 补形法求几何体的表面积与体积[感悟体验]1．(2018·太原一模)某几何体的三视图如图所示，则该几何体的体积为( )A ．2 B.83 C ．4 D.209[解析] 观察三视图并依托正方体，可得该几何体直观图为A 1－ABEF ，如图所示，其体积为V正方体－V AFD －BEC －VA 1－BEC 1B 1－VA 1－FEC 1D 1＝2×2×2－12×2×1×2－13×2×(1＋2)×2×12－13×1×2×2＝83.[答案] B2．(2018·合肥联考)如图，网格纸上小正方形的边长为1，粗线(实线和虚线)表示的是某几何体的三视图，则该几何体外接球的体积为( )A ．24π B．29π C．48π D．58π[解析] 如图，在3×2×4的长方体中构造符合题意的几何体(三棱锥A －BCD )，其外接球即为长方体的外接球，表面积为4πR 2＝π(32＋22＋42)＝29π.[答案] B专题跟踪训练(二十一)一、选择题1．(2017·北京卷)某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为( )A．3 2 B．2 3 C．2 2 D．2[解析] 由三视图得该四棱锥的直观图如图中S－ABCD所示，由图可知，其最长棱为SD，且底面ABCD是边长为2的正方形，SB⊥面ABCD，SB＝2，所以SD＝22＋22＋22＝2 3.故选B.[答案] B2．(2018·益阳、湘潭高三调考)如图所示，网格纸上小正方形的边长为1，粗实线画出的是某三棱锥的三视图，则该三棱锥的体积为( )A.23B.43C.83D ．4 [解析] 由三视图可得三棱锥为如图所示的三棱锥A －PBC (放到棱长为2的正方体中)，则V A －PBC ＝13×S △PBC ×AB ＝13×12×2×2×2＝43.故选B.[答案] B3．(2018·辽宁五校联考)一个长方体被一平面截去一部分后，所剩几何体的三视图如图所示，则该几何体的体积为( )A．36 B．48 C．64 D．72[解析] 由几何体的三视图可得该几何体的直观图如图所示，将几何体分割为两个三棱柱，所以该几何体的体积为12×3×4×4＋12×3×4×4＝48，故选B.[答案] B4．(2018·广东七校联考)某一简单几何体的三视图如图所示，该几何体的外接球的表面积是( )A ．13π B．16π C．25π D．27π[解析] 由三视图知该几何体是一个底面为正方形的长方体，由正视图知该长方体的底面正方形的对角线长为4，所以底面边长为22，由侧视图知该长方体的高为3，设该几何体的外接球的半径为R ，则2R ＝(22)2＋(22)2＋32＝5，解得R ＝52，所以该几何体的外接球的表面积S ＝4πR 2＝4π×254＝25π，故选C. [答案] C5．(2018·洛阳市高三第一次联考)已知球O 与棱长为4的正四面体的各棱相切，则球O 的体积为( )A.823π B.833π C.863π D.1623π [解析] 将正四面体补成正方体，则正四面体的棱为正方体相应面上的对角线，因为正四面体的棱长为4，所以正方体的棱长为2 2.因为球O 与正四面体的各棱都相切，所以球O 为正方体的内切球，即球O 的直径为正方体的棱长，其长为22，则球O 的体积V ＝43πR3＝823π，故选A.[答案] A6．(2018·河北第二次质检)《九章算术》是中国古代第一部数学专著，书中有关于“堑堵”的记载，“堑堵”即底面是直角三角形的直三棱柱．已知某“堑堵”被一个平面截去一部分后，剩下部分的三视图如图所示，则剩下部分的体积是( )A ．50B ．75C ．25.5D ．37.5[解析] 由题意及给定的三视图可知，剩余部分是在直三棱柱的基础上，截去一个四棱锥所得的，且直三棱柱的底面是腰长为5的等腰直角三角形，高为 5.如图，图中几何体ABCC 1MN 为剩余部分，因为AM ＝2，B 1C 1⊥平面MNB 1A 1，所以剩余部分的体积V ＝V 三棱柱－V 四棱锥＝12×5×5×5－13×3×5×5＝37.5，故选D.[答案] D7．(2018·广东广州调研)如图，网格纸上小正方形的边长为1，粗线画出的是某个几何体的三视图，则该几何体的表面积为( )A ．4＋42＋2 3B ．14＋4 2C ．10＋42＋2 3D ．4[解析] 如图，该几何体是一个底面为直角梯形，有一条侧棱垂直于底面的四棱锥S －ABCD .连接AC ，因为AC ＝22＋42＝25，SC ＝(25)2＋22＝26，SD ＝SB ＝22＋22＝22，CD ＝22＋22＝22，SB 2＋BC 2＝(22)2＋42＝24＝SC 2，故△SCD 为等腰三角形，△SCB 为直角三角形．过D 作DK ⊥SC 于点K ，则DK ＝(22)2－(6)2＝2，△SCD 的面积为12×2×26＝23，△SBC 的面积为12×22×4＝4 2.所求几何体的表面积为12×(2＋4)×2＋2×12×2×2＋42＋23＝10＋42＋23，选C.[答案] C8．(2018·河南濮阳二模)已知三棱锥A －BCD 中，△ABD 与△BCD 是边长为2的等边三角形且二面角A －BD －C 为直二面角，则三棱锥A －BCD 的外接球的表面积为( )A.10π3B．5π C．6π D.20π3[解析] 取BD中点M，连接AM，CM，取△ABD，△CBD的中心即AM，CM的三等分点P，Q，过P作面ABD的垂线，过Q作面CBD的垂线，两垂线相交于点O，则点O为外接球的球心，其中OQ＝33，CQ＝233，连接OC，则外接球的半径R＝OC＝153，表面积为4πR2＝20π3，故选D.[答案] D9．(2018·广东揭阳一模)某几何体三视图如图所示，则此几何体的表面积为( )A．4π＋16 B．2(2＋2)π＋16C．4π＋8 D．2(2＋2)π＋8[解析] 由三视图知，该几何体是一个棱长为2的正方体和一个底面半径为2、高为1的圆柱的组合体，其表面积S表＝5×22＋2π·2·1＋2π·(2)2－22＝2(2＋2)π＋16.故选B[答案] B10．(2018·福建福州质检)如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，俯视图中的两条曲线均为圆弧，则该几何体的体积为( )A ．64－32π3B ．64－8πC ．64－16π3D ．64－8π3[解析] 由三视图可知该几何体是由棱长为4的正方体截去14个圆锥和14个圆柱所得到的，且圆锥的底面半径为2，高为4，圆柱的底面半径为2，高为4，所以该几何体的体积为43－14⎝ ⎛⎭⎪⎫π3×4×4＋π×4×4＝64－16π3.故选C.[答案] C11．(2018·湖南十三校联考)三棱锥S －ABC 及其三视图中的正视图和侧视图如下图所示，则该三棱锥S －ABC 的外接球的表面积为( )A ．32π B.1123π C.283π D.643π [解析] 设外接球的半径为r ，球心为O .由正视图和侧视图可知，该三棱锥S －ABC 的底面是边长为4的正三角形．所以球心O 一定在△ABC 的外心上方．记球心O 在平面ABC 上的投影点为点D ，所以AD ＝BD ＝CD ＝4×32×23＝433，则由题可建立方程 r 2－⎝⎛⎭⎪⎫4332＋r 2－⎝⎛⎭⎪⎫4332＝4，解得r 2＝283.所以该三棱锥S －ABC 的外接球的表面积S ＝4πr 2＝1123π.故选B.[答案] B12．(2018·中原名校联考)已知A ，B ，C ，D 是球O 表面上四点，点E 为BC 的中点，点AE ⊥BC ，DE ⊥BC ，∠AED ＝120°，AE ＝DE ＝3，BC ＝2，则球O 的表面积为( )A.73π B.28π3C ．4πD ．16π[解析] 由题意可知△ABC 与△BCD 都是边长为2的正三角形，如图，过△ABC 与△BCD 的外心M ，N 分别作面ABC 、面BCD 的垂线，两垂线的交点就是球心O .连接OE ，可知∠MEO ＝∠NEO ＝12∠AED ＝60°，在Rt △OME 中，∠MEO ＝60°，ME ＝33，所以OE ＝2ME ＝233，连接OB ，所以球O 的半径R ＝OB ＝OE 2＋BE 2＝⎝ ⎛⎭⎪⎫2332＋12＝213，所以球O 的表面积为S ＝4πR 2＝283π，故选B.[答案] B 二、填空题13．(2018·沈阳质检)三棱锥P －ABC 中，D ，E 分别为PB ，PC 的中点，记三棱锥D －ABE 的体积为V 1，P －ABC 的体积为V 2，则V 1V 2的值为________．[解析] 如图，设S △ABD ＝S 1，S △PAB ＝S 2，E 到平面ABD 的距离为h 1，C 到平面PAB 的距离为h 2，则S 2＝2S 1，h 2＝2h 1，V 1＝13S 1h 1，V 2＝13S 2h 2，所以V 1V 2＝S 1h 1S 2h 2＝14.[答案] 1414．(2018·宁夏银川一中模拟)如图为某几何体的三视图，则该几何体的体积为________．[解析] 由三视图知，该几何体是一个高为2，底面直径为2的圆柱被一平面从上底面最右边缘斜向下45°切开所剩下的几何体，其体积为对应的圆柱的体积的一半，即V＝1 2×π×12×2＝π.故答案为π.[答案] π15．已知某几何体的三视图如图所示，则该几何体最长的棱长为________．[解析] 依题意知，几何体是如图所示的三棱锥A－BCD.其中∠CBD＝120°，BD＝2，点C到直线BD的距离为3，BC＝2，CD＝23，AB＝2，AB⊥平面BCD，因此AC＝AD＝22，所以该几何体最长的棱长为2 3.[答案] 2 3.16．(2018·厦门一模)如图所示的是一个几何体的三视图， 则该几何体的表面积为________．[解析] 该几何体为一个长方体从正上方挖去一个半圆柱剩下的部分，长方体的长、宽、高分别为4,1,2，挖去半圆柱的底面半径为1，高为1，所以表面积为S ＝S 长方体表－S 半圆柱底－S 圆柱轴截面＋S 半圆柱侧＝2×4×1＋2×1×2＋2×4×2－π×12－2×1＋12×2π×1＝26.[答案] 26。
