9.1电气原理图的绘制(精)

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。

下面是一个简单的电气原理图绘制教程，帮助您快速上手。

1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。

2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。

3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。

4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。

5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。

6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。

7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。

通过以上步骤，您可以绘制出一个基本的电气原理图。

当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。

请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气原理图绘制的基本步骤和注意事项
电气原理图绘制的基本步骤是：首先进行认真构思，对所要绘制的步骤及表达的内容和布局做的心中有数；然后对整个图面进行布局，把所要表达的全部内容（不能遗漏），按其正确位置、主次及繁简划定实际所占画面大小；第三，确定基准线，包括水平基准线和垂直基准线；第四，按自左至右、自上而下、先主后次、先一次后二次、先图形后文字的顺序画底稿线（包括文字分行分格线）；第五，经认真、详细检查，确认无误无漏后描深图形，注写文字；最后，认真、详细检查确认，在标题栏签字等。

电气原理图绘制的注意事项是
1.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。

控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。

2.电气原理图中，所有电器元件的图形、文字符号必须采用国家规定的统一标准。

3.采用电器元件展开图的画法。

同一电器元件的各部件可以不画在一起，但需用同一文字符号标出.若有多个同一种类的电器元件，可在文字符号后加上数字序号，如KM1和KM2等。

4.所有按钮、触点均按没有外力作用和没有通电时的原始状态画
出。

5.控制电路的分支线路，原则上按照动作的先后顺序排列，两线交叉连接时的电气连接点需用黑点标出。

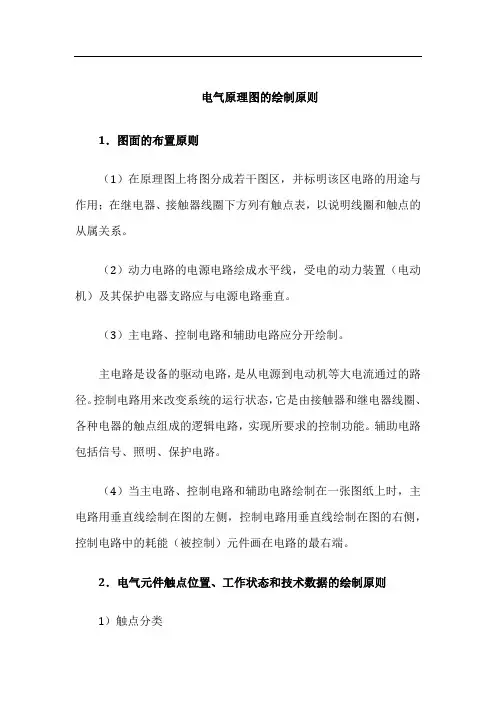

电气原理图的绘制原则1．图面的布置原则（1）在原理图上将图分成若干图区，并标明该区电路的用途与作用；在继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。

（2）动力电路的电源电路绘成水平线，受电的动力装置（电动机）及其保护电器支路应与电源电路垂直。

（3）主电路、控制电路和辅助电路应分开绘制。

主电路是设备的驱动电路，是从电源到电动机等大电流通过的路径。

控制电路用来改变系统的运行状态，它是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所要求的控制功能。

辅助电路包括信号、照明、保护电路。

（4）当主电路、控制电路和辅助电路绘制在一张图纸上时，主电路用垂直线绘制在图的左侧，控制电路用垂直线绘制在图的右侧，控制电路中的耗能（被控制）元件画在电路的最右端。

2．电气元件触点位置、工作状态和技术数据的绘制原则1）触点分类触点分为两类，一类为靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。

2）触点表示（1）接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取向一致，在触点具有保持、闭锁和延时功能的情况下更应如此。

（2）对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。

可用图形、操作器件符号及注释、标记和表格表示。

3）元件的工作状态的表示方法在不同的工作阶段，各个电器的动作不同，触点时闭时开。

而在电气原理图中只能表示出一种情况。

因此，规定所有电器的触点均表示在原始情况下的位置，即元件、器件和设备的可动部分通常应表示在非激励（没有通电）或不工作（没有发生机械动作时）的状态或位置。

（1）继电器和接触器在非激励的状态，即线圈未通电，触点未动作时的位置。

例如，对热继电器来说，是在双金属片没有因受热使常闭触点打开时的位置；对于速度继电器，是指其主轴转速为零时的位置。

（2）断路器、负荷开关、隔离开关、刀开关和组合开关在断开（尚未闭合）的位置。

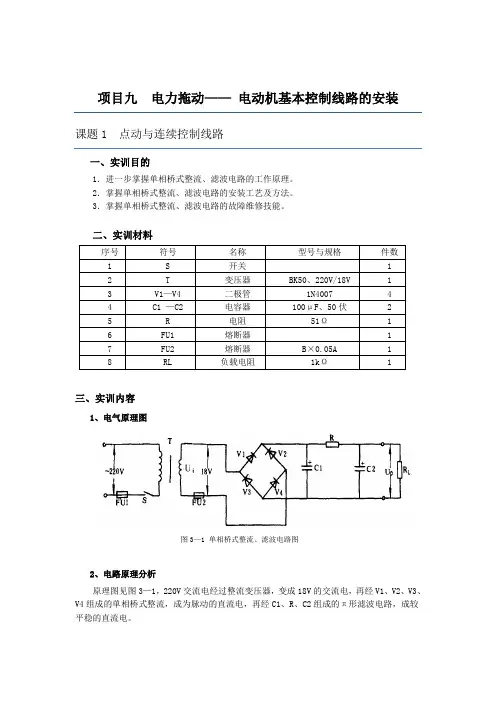

项目九电力拖动——电动机基本控制线路的安装课题1 点动与连续控制线路一、实训目的1．进一步掌握单相桥式整流、滤波电路的工作原理。

2．掌握单相桥式整流、滤波电路的安装工艺及方法。

3．掌握单相桥式整流、滤波电路的故障维修技能。

二、实训材料序号符号名称型号与规格件数1 S 开关 12 T 变压器BK50、220V/18V 13 V1—V4 二极管1N4007 44 C1 —C2 电容器100μF、50伏 25 R 电阻51Ω 16 FU1 熔断器 17 FU2 熔断器B×0.05A 18 RL 负载电阻1kΩ 1三、实训内容1、电气原理图图3—1 单相桥式整流、滤波电路图2、电路原理分析原理图见图3—1，220V交流电经过整流变压器，变成18V的交流电，再经V1、V2、V3、V4组成的单相桥式整流，成为脉动的直流电，再经C1、R、C2组成的π形滤波电路，成较平稳的直流电。

3、安装工艺步骤1.清点总器件的数量。

2.检查元器件的质量及清除元件引脚处的氧化层。

3.清除空心铆钉板上的氧化层。

4..将元器件进行板面布置。

5.焊接、连线。

6.检查有无虚焊、漏焊、错焊等。

7.无误后，通知教师并通电测试。

8.完成实训实验报告。

9.整理工位并进行复习。

4、调试1.若输出电压为15伏左右，则说明滤波电容脱焊或已损坏。

2.若输出电压为8伏左右，则说明除滤波脱焊或已损坏外，整流桥臂脱焊或有一只二极管断路。

3.若输出电压为零伏，变压器又无异常发热现象，则是电源变压器一次侧或二次侧绕组已断开或未接妥，或是熔断丝已熔断，也可能是电源与整流桥未接妥。

4.若接通电源后，熔丝立即熔断，则是电源变压器一次侧或二次侧绕组已断路。

四、注意事项1.滤波电容的极性不可接反。

2.二极管的极性不能接反。

3.正确使用仪器和仪表。

五、思考题整流二极管和滤波电容的选择与哪些因素有关？应如何选择？。

电气原理图绘制方法电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。

运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。

电气原理图包括:主电路、控制电路、保护、配电电路等几部分组成。

这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。

组成结构:电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。

因此，电气原理图是电气系统图的一种。

是根据控制线图工作原理绘制的，具有结构简单，层次分明。

主要用于研究和分析电路工作原理。

电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。

为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。

电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

电气控制线路原理图绘制示意图（1）电路绘制原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。

原路图可水平布置，也可垂直布置。

水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。

垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。

电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。

直流电源则正端在上，负端在下画出。

主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。

电气原理图的绘图原则
电气控制系统由电气控制元器件按一定要求连接而成。

为了清晰地表达生产机械电气控制系统的工作原理，便于系统的安装、调整、使用和维修，可以将电气控制系统中各电气元器件用一定的图形符号和文字符号来表示，再将其连接情况用一定的图形表达出来，这种图形就是电气控制系统图。

电气控制系统图一般有电气原理图、电气元器件布置图和电气安装接线图3种。

其中，电气原理图和电气安装接线图是最常见的形式。

电气原理图用图形和文字符号表示电路中各个电气元器件的连接关系和电气工作原理，它并不反映电气元器件的实际大小和安装位置。

现以CW6132型普通车床的电气原理图为例，来说明绘制电气原理图应遵循的一些基本原则。

(1)电气原理图一般分为主电路和辅助电路2个部分。

主电路包括从电源到电动机的电路，其中有刀开关、熔断器、接触器的主触头、热继电器发热元件与电动机等，是大电流通过的部分，用粗线绘制在图的左侧或上方。

辅助电路通过的电流相对较小。

它包括控制电路、照明电路、信号显示电路和保护电路等。

控制电路一般为继电器、接触器的线圈电路，包括各种主令电器、继电器、接触器的触点。

照明、信号指示、检测等电路，辅助电路用细实线绘制在图的右侧或下方。

各电路均应尽可能按动作顺序由上至下、由左至右画出。

(2)电气原理图中所有电气元器件的图形符号和文字符号必须符合国家规定的统一标准。

在电气原理图中，电气元器件采用分离画法，即
同一电器的各个部件可以不画在一起，但必须用同一文字符号标注。

对于同类电器，应在文字符号后加数字序号以示区别(FUl~FU4)。

电气原理图怎么绘制？常用的电气图包括：电气原理图、电器元件布置图、电气安装接线图。

各种图纸的图纸尺寸一般选用297×210、297×420、297×630、297×840mm、四种幅面，特殊需要可按GB126—74《机械制图》国家标准选用其他尺寸。

电气原理图：用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。

电气原理图结构简单、层次分明，适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。

电气原理图是把一个电气元件的各部件以分开的形式进行绘制，现场也有将同一电器上各个零部件均集中在一起，按照其实际位置画出的电路结构图。

结构图的画法比较容易识别电器，便于安装和检修。

但是，当线路比较复杂和使用的电器比较多时，线路便不容易看清楚。

因为同一电器的各个部件在机械上虽然联在一起，但是电路上并不一定相互关联。

绘制原则：1、电气原理图中的电器元件是按未通电和没有受外力作用时的状态绘制。

在不同的工作阶段，各个电器的动作不同，触点时闭时开。

而在电气原理图中只能表示出一种情况。

因此，规定所有电器的触点均表示在原始情况下的位置，即在没有通电或没有发生机械动作时的位置。

对接触器来说，是线圈未通电，触点未动作时的位置；对按钮来说，是手指未按下按钮时触点的位置；对热继电器来说，是常闭触点在未发生过载动作时的位置等等。

2、触点的绘制位置。

使触点动作的外力方向必须是：当图形垂直放置时为从左到右，即垂线左侧的触点为常开触点，垂线右侧的触点为常闭触点；当图形水平放置时为从下到上，即水平线下方的触点为常开触点，水平线上方的触点为常闭触点。

3、主电路、控制电路和辅助电路应分开绘制。

主电路是设备的驱动电路，是从电源到电动机大电流通过的路径；控制电路是由接触器和继电器线圈、各种电器的触点组成的逻辑。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。
