人工挖孔桩体积计算公式一、上部护壁（h1、h2部分）体积计算式（每段）：V=π／2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁（h3部分、空心柱体）体积计算式：V=π／4×h3（D2-D12）=0.7854 h3（D2-D12）三、混凝土桩芯是由三种实体组成的（1）、标准段和底部扩大头体积：V=π／12×h（D12+ d12+ D1 d1）=0.2618 h（D12+ d12+ D1 d1）（h为标准段h1或扩大头段h2）（2）、底段圆柱体体积：V=π／4×h3 D12=0.7854 h3 D12（3）、底段球缺体体积：V=π／6×h4（3π／4×D12+h42）=0.5236 h4（3π／4×D12+h42）以上公式：D、D1——锥体下口外径、内经（m）；d、d1——锥体上口外径、内经（m）；∮——护壁厚度（m）1文档收集于互联网，如有不妥请联系删除.人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．*．桩顶面积）．．．高度．．=．桩工程量．．．．．．．．．/3*．．底．面积．．+．桩顶面积．．．．+．根号下桩．．．．底．面积这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
以下是一个简单的桩基工程钢筋计算表格模板，您可以根据实际情况进行修改和补充。
序号钢筋种类规格单位重量数量总重量
1圆钢φ161.5789kg/m
2螺纹钢φ253.8535kg/m
3钢筋笼φ40
4加强筋φ80.3957kg/m
5螺旋筋φ60.2222kg/m
说明：
序号：钢筋的序号，方便管理和查找。
钢筋种类：钢筋的种类，如圆钢、螺纹钢等。
规格：钢筋的直径或宽度等规格参数。
单位重量：每米或每平方米钢筋的重量。
数量：所需钢筋的数量。
总重量：所需钢筋的总重量，根据单位重量和数量计算得出。
使用方法：
根据工程需要，填写相应的钢筋种类、规格、单位重量、数量和总重量。
可以根据实际情况添加或删除行，以适应不同工程的需求。
可以使用Excel等电子表格软件进行计算和整理，方便快捷。

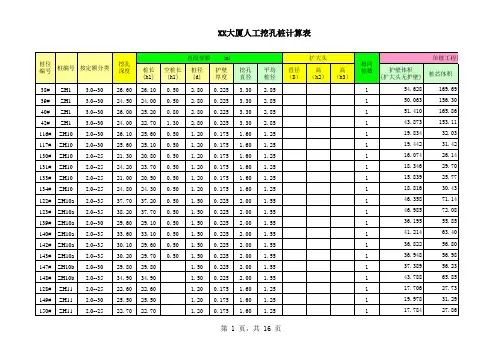

挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积227.51 3.1954.63169.69227.51 3.19209.55 3.1950.06156.30209.55 3.19222.38 5.1051.41165.86222.38 5.10205.278.2943.87153.11205.278.2952.480.6119.8332.0352.480.6151.470.6119.4431.4251.470.6142.830.6116.0726.1442.830.6148.660.6118.3529.7048.660.6142.220.6115.8425.7742.220.6149.860.6118.8230.4349.860.61118.440.9446.3671.14118.440.94120.010.9446.9972.08120.010.9492.990.9436.1955.8592.990.94105.560.9441.2163.40105.560.9494.560.9436.8256.8094.560.9494.880.9436.9556.9894.880.9493.620.00109.640.0045.440.0051.270.0045.640.00程量(m3)相同桩合计(m3)挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)40.820.0048.660.0051.470.0060.320.0060.720.0038.800.0031.160.0038.200.0039.210.0033.780.0034.780.0038.800.0043.030.0043.430.0043.030.0043.030.0035.390.0034.380.0034.980.0038.400.0060.920.00挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)说明：黄色区为录入区，绿色区为自动计算区挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)挖土体积空桩体积护壁体积(扩大头无护壁)桩芯体积挖土体积空桩体积程量(m3)相同桩合计(m3)。
人工挖孔桩体积计算公式一、上部护壁（h1、h2部分）体积计算式（每段）：V=π／2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁（h3部分、空心柱体）体积计算式：V=π／4×h3（D2-D12）=0.7854 h3（D2-D12）三、混凝土桩芯是由三种实体组成的（1）、标准段和底部扩大头体积：V=π／12×h（D12+ d12+ D1 d1）=0.2618 h（D12+ d12+ D1 d1）（h为标准段h1或扩大头段h2）（2）、底段圆柱体体积：V=π／4×h3 D12=0.7854 h3 D12（3）、底段球缺体体积：V=π／6×h4（3π／4×D12+h42）=0.5236 h4（3π／4×D12+h42）以上公式：D、D1——锥体下口外径、内经（m）；d、d1——锥体上口外径、内经（m）；∮——护壁厚度（m）人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．*．桩顶面积）．．．高度．．=．桩工程量．．．．．．．．．/3*．．底．面积．．+．桩顶面积．．．．+．根．号下桩．．．底．面积这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
人工挖孔桩、旋挖桩工程量计算表在建筑工程中，桩基础是一种常见且重要的基础形式，其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。
而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。
接下来，我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法，并通过示例来进行具体说明。
一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。
计算公式为：V ＝π×r²×h，其中 V 表示桩身土方体积，π 取 314，r 为桩身半径，h 为桩身高度。
需要注意的是，在实际计算中，桩身半径应考虑护壁的厚度。
一般来说，护壁会比桩身直径大一定尺寸，以确保施工安全和桩身质量。
2、护壁工程量护壁通常为现浇混凝土结构，其工程量计算分为护壁体积和护壁钢筋量两部分。
护壁体积计算：护壁一般呈圆台形状，体积计算公式为 V ＝1/3×π×h×（R²＋ R×r ＋ r²)，其中 h 为护壁高度，R 为护壁上口半径，r 为护壁下口半径。
护壁钢筋量计算：根据设计图纸确定钢筋的规格、间距和长度，然后计算钢筋的总长度和重量。
3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似，只是将土的体积替换为混凝土的体积。
即：V ＝π×r²×h，其中 r 为桩芯半径，h 为桩芯高度。
4、扩大头工程量如果人工挖孔桩设计有扩大头，其工程量的计算相对复杂一些。
扩大头一般呈圆台或圆锥形状，体积计算公式分别为：圆台形：V ＝1/3×π×h×（R²＋ R×r ＋ r²)圆锥形：V ＝1/3×π×r²×h其中，h 为扩大头高度，R 为扩大头上口半径，r 为扩大头下口半径。
二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算，公式为：V＝π×r²×h。
人工挖孔桩计算工程量的公式在建筑工程中，人工挖孔桩是一种常见的基础形式。
准确计算其工程量对于工程预算、成本控制以及施工进度安排都具有重要意义。
下面，我们就来详细了解一下人工挖孔桩工程量的计算公式及相关要点。
人工挖孔桩的工程量主要包括桩身混凝土体积、护壁混凝土体积、桩芯钢筋量等几个方面。
首先，我们来计算桩身混凝土体积。
桩身混凝土体积的计算公式为：V1 ＝π × r² × h ，其中 V1 表示桩身混凝土体积，π 通常取 314 ，r 为桩身半径，h 为桩身高度。
需要注意的是，这里的桩身半径和高度都要按照设计图纸的尺寸进行取值。
接下来是护壁混凝土体积的计算。
护壁通常是分段设置的，每段护壁的体积可以看作是一个圆环柱体的体积。
假设护壁的内径为 r ，外径为 R ，高度为 h1 ，则每段护壁的体积 V2 ＝π × （R² r²) × h1 。
计算护壁总体积时，需要将各段护壁的体积相加。
然后是桩芯钢筋量的计算。
桩芯钢筋主要包括纵向主筋和箍筋。
纵向主筋的长度通常等于桩长加上锚固长度。
主筋的重量可以通过以下公式计算：G1 ＝ L × m ，其中 G1 为主筋重量，L 为主筋长度，m 为钢筋单位长度的重量。
箍筋的计算则相对复杂一些。
需要先确定箍筋的间距，然后根据桩身周长计算出每圈箍筋的长度，再乘以箍筋的圈数和钢筋单位长度的重量，得到箍筋的总重量 G2 。
在实际计算工程量时，还需要考虑一些特殊情况。
比如，如果桩底扩大头的形状不是标准的圆柱体或圆锥体，就需要根据具体的几何形状分别计算体积。
另外，如果桩身存在变截面的情况，也要分段进行计算。
同时，在测量桩的尺寸时，要保证测量数据的准确性。
施工过程中的偏差可能会对工程量的计算产生影响。
因此，在计算前要对测量数据进行仔细的核对和修正。
为了更清楚地理解这些公式的应用，我们来看一个具体的例子。
假设某人工挖孔桩的桩身半径为 05 米，桩身高度为 10 米，护壁内径为06 米，外径为 08 米，每段护壁高度为 1 米，钢筋单位长度重量为0617 千克/米，主筋长度为 11 米，箍筋间距为 02 米。
