第一章第一章 容灾系统容灾系统简介简介简介 1.1. 什么是容灾系统当今的世界，正在跨入信息时代，数据和信息逐渐成为各行各业的业务基础和命脉。
当企业因为信息化带来快捷的服务决策和方便管理时，也必须面对着数据丢失的危险。
容灾系统，对于IT 而言，就是为计算机信息系统提供的一个能应付各种灾难的环境。
当计算机系统在遭受如火灾、水灾、地震、战争等不可抗拒的自然灾难以及计算机犯罪、计算机病毒、掉电、网络/通信失败、硬件/软件错误和人为操作错误等人为灾难时，容灾系统将保证用户数据的安全性（数据容灾），甚至，一个更加完善的容灾系统，还能提供不间断的应用服务（应用容灾）。
可以说，容灾系统是数据存储备份的最高层次。
1.2. 为什么要为什么要建设容灾系统建设容灾系统随着信息技术的发展，企业或机构越来越依赖于IT 系统来保证其在业界的竞争力，企业或机构在享受信息技术带来的高效率、高服务的优势的同时，其业务运作也更加依赖于IT 系统的稳定运行，所以一旦发生IT 系统停止运行，那么关键业务系统将受到严重影响。
关键业务系统的高可靠性和高可用性已成为企业或机构关注的重点。
对企业或机构来说，如果发生数据丢失，轻则影响业务的开展以及客户满意度，重则会使整个企业的生产瘫痪。
有研究显示，企业在遭受灾难之后，如果无法在14天内恢复数据，有75%的公司业务会完全停顿，43%的公司再也无法重新开业，有20%的企业在两年之内被迫宣告破产。
造成这些损失的原因不仅仅是火灾、水灾、地震等自然灾害，还有诸如战争、蓄意破坏、严重误操作等人为因素。
如何才能保证尽量减少企业数据的丢失、将危险与灾难的损失降低到最小程度呢？这就需要建立容灾系统，包括数据级容灾以及应用级容灾。
容灾系统的核心就在于使用各种技术和管理手段将灾难带来的损失降到最低，在实践中主要表现为两个方面：一是保证企业数据的安全，即保障生产数据在灾难发生时不会丢失；二是更高级别的保证业务的连续性，即保障整个生产业务在灾难发生时不会中断业务运行。
EMC VNX5400 存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司.1一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。
虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。
为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。
远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。
正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。
当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。
容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。
本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。
它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。
由于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录.2的实时拷贝维护能力，且一般很少影响生产中心主机系统的性能。
如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。
.3二、设计拓扑图.4设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。
九个容灾解决方案EMC容灾技术和业务连续性服务方案某保险公司（以下简称客户）向EMC公司提出建立容灾方案的想法。
但容灾技术和方案的设计极其复杂，客户不能提供具体需求的情况较为普遍。
了解客户的初步设想后，EMC公司根据以往经过多次验证的经验和成熟的业务连续性服务集成方法论，帮助客户从评估现有服务水平入手，定义业务需求，调研高可用性和恢复技术，设计基础架构，进行技术测试和实施，开发业务连续性技术，实施容灾测试演习，建立更新与维护制度，建立资源管理、改进考评体系，使容灾方案真正做到“养兵千日，用兵一时”。
设计思路EMC在业务连续性服务方面有着一套完整的实施方法论，称做业务连续性服务集成方法论（Business Continuity Solution Integration，简称BCSI）。
它是EMC通过对多年实施业务连续性和容灾服务所积累的经验进行总结和提炼，开发出来的业务连续性实施方法论模型，该实施方法在全球众多相关项目中广为使用并得到验证。
根据客户的容灾地点的选择考虑范围，EMC针对生产站点和容灾站点之间的距离推荐三种技术方案。
第一个是北京、成都，距离在1000公里以上，EMC推荐使用SRDF SAR单跳数据复制方案，该方案对于链路的带宽没有具体要求，可以满足任何链路带宽和RPO需求。
第二个是南京、杭州、苏州等地，距离在3个小时车程以内，EMC 推荐使用SRDF异步数据复制方案，如果链路带宽允许的话，可以考虑对最关键的业务数据实施同步复制保护; 如果链路带宽比较低，也可以考虑SRDF SAR单跳数据复制模式。
第三个是同城(外高桥、张江、漕河径)容灾，EMC 推荐使用SRDF同步数据复制方案，根据灾备地点和目前生产中心之间的物理距离，建议在同城的模式下，可以采用SRDF同步方式，对核心业务数据采用同步保护模式。
三种方案同城同步方案如图所示。
而城域容灾方案中，根据灾备地点和目前生产中心之间的物理距离，建议在城域的模式下，对核心业务数据采用同步/异步保护模式。

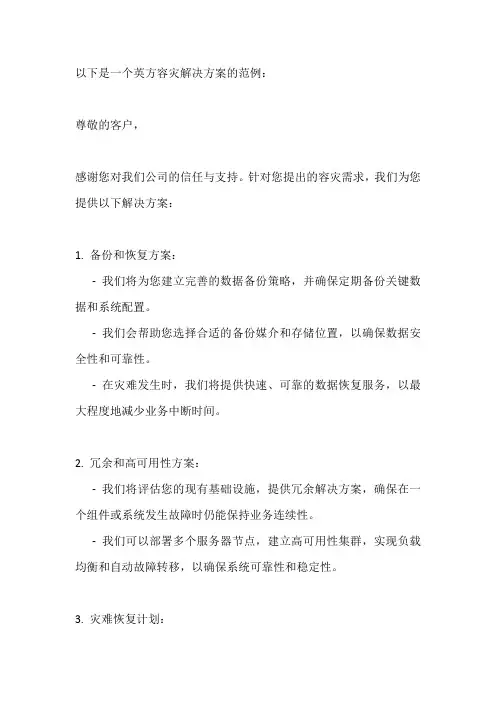

以下是一个英方容灾解决方案的范例：
尊敬的客户，
感谢您对我们公司的信任与支持。
针对您提出的容灾需求，我们为您提供以下解决方案：
1. 备份和恢复方案：
-我们将为您建立完善的数据备份策略，并确保定期备份关键数据和系统配置。
-我们会帮助您选择合适的备份媒介和存储位置，以确保数据安全性和可靠性。
-在灾难发生时，我们将提供快速、可靠的数据恢复服务，以最大程度地减少业务中断时间。
2. 冗余和高可用性方案：
-我们将评估您的现有基础设施，提供冗余解决方案，确保在一个组件或系统发生故障时仍能保持业务连续性。
-我们可以部署多个服务器节点，建立高可用性集群，实现负载均衡和自动故障转移，以确保系统可靠性和稳定性。
3. 灾难恢复计划：
-我们将与您一起制定灾难恢复计划，明确各种可能的灾难场景和应对措施。
-我们将帮助您建立灾难恢复团队，并提供培训和指导，以确保团队成员熟悉应急响应流程和工具。
4. 容灾测试和演练：
-我们将定期进行容灾测试和演练，以验证容灾方案的可行性和有效性。
-我们将协助您进行模拟灾难事件，检查备份和恢复过程，并对存在的问题进行修复和优化。
总结起来，我们的容灾解决方案包括备份和恢复方案、冗余和高可用性方案、灾难恢复计划以及容灾测试和演练。
我们致力于为您提供可靠、安全的容灾服务，帮助您在面临灾难时最大限度地减少业务中断和数据损失。
如有任何问题或需进一步讨论，请随时与我们联系。
再次感谢您的信任与支持！
此致，
XXX公司。
EMC VNX5400存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司;..一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。
虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。
为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。
远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。
正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。
当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。
容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。
本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。
它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。
由于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录的实时拷贝维;..护能力，且一般很少影响生产中心主机系统的性能。
如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。
;..;..二、 设计拓扑图设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。
EMC异地容灾方案
大家都知道NAS具有低TCO、扩充性、跨平台、高可用性、高速度、方便的安装、维护、使用等特点，但是廉价的NAS系统采用了以软件构建RAID的方式，当系统负荷较重的时候，NAS系统中的处理器性能瓶颈也会引发传输速率的明显下降，正因为这样许多企业在选购NAS的同时使用更加安全有效地存储备份方法，从而有效保证了数据的安全性。
什么是数据备份？
数据备份顾名思义就是将原有的资料重新复制进行保留，以便在特殊情况下可以重新利用。
数据备份就像我们生活中的汽车备胎，一旦出现故障我们只要将备胎换上去就可以重新使用了。
除了汽车备胎我们在生活中所使用的钥匙也都是备份思想的体现。
我们要记住数据备份是最基础的，没有它一切先进的技术也都没有意义了。
数据备份的目的
很多人对数据备份有着错误的理解，认为只要将数据备份到本地就可以万事大吉了。
肯定地说存在这种想法的人有很多，在实际生活中有很多案例证明了数据丢失后而不能正常恢复，这种灾难性后果可能会对金融及电信行业带来无法估量的损失。
进行数据备份目的是将原有数据重新利用，但是在绝大部分情况下备份的数据是没有任何作用的。
在实际工程中经常会遇到一些系统集成商向客户介绍他们的产品是如何的方便、可靠，但光有数据备份还不行，一旦出现故障必须将数据恢复才可以，一个不能恢复的备份对任何企业来说都是没有意义的。
因此只有安全、可靠、高效地恢复数据，才是系统备份的真正目的。
数据备份在存储领域的地位
在SAN和NAS这些新的存储系统结构中，传统的备份技术在结构上也得到了长足的发展。
数据备份作为存储领域的一个重点，其在存储系统中的地位和作用都是不可替代的。
从LAN Free备份到无服务器备份，这些备份领域里的新兴技术正在日渐成熟和完善。
对一个完整的IT系统而言，备份工作是其中必不可少的组成部分。
之所以备份工作具有很大的意义，是因为它更像是我们为了留住美好时光而拍摄的照片或影片，把这些数据通过刻录等方式永久的保存了下来，供我们怀旧和欣赏。
显然当然我们看到一张儿时的照片就回到从前的可能性根本没
有，但在这一点上，数据备份就凸现了它的神奇，一个系统乃至整个网络系统，都可以按照需求还原到过去的某个时间点，因为我们有一个完整的系统数据备份。
怎样进行数据备份
数据备份固然重要，但数据备份的可实时恢复性较差，一旦意外发生，备份技术恢复过程需要一定的时间，此时系统是不能运行的。
在具有一定规模的系统中，备份技术、集群技术和容灾技术互相不可替代，并且稳定和谐的配合工作，共同保证着系统的正常运转。
三种情况对比
说到数据备份，在这里我们还要简单谈一下容灾技术。
那首先我们要明确一点：建设一整套与原系统一样的容灾系统所投入的人员、设备、资金等都是相当之高的，是不符合低TCO这个范围的。
早期的容灾技术有限，多半是将数据备份到磁带库上，容灾能力十分有限。
另外早期的容灾技术是将数据备份到同一座城市的其他建筑物及存储设备中，一旦发生地震、火灾、盗窃等自然及特殊情况，很难想象后果。
现在的容灾技术不仅将地域扩大，把原来的点对点之间的方案扩大到城市与城市，一对多，或者是三点之间的关系。
而且将存储介质也进行升级，如：磁盘驱动器、光盘等，从而有效的使数据保存在可能发生的灾害能够波及的范围之外。
容灾技术简介：
国际标准SHARE 78 定义的容灾系统共有七个层次：从最简单的本地进行磁带备份，到备份磁带存储在异地，再到建立应用系统实时切换的异地备份系统，恢复时间也可以从几天到小时到分钟、秒或0数据丢失等。
从技术上看，衡量容灾系统有两个主要指标：RPO（Recovery Point Object）和RTO（Recovery Time Object）。
容灾的7层
容灾数据备份在目前有三种方式
软件级解决方案，包含容灾等级的1－4层
物理级解决方案，包含容灾等级的5－6层
交换机解决方案，包含容灾等级的5－6层
本次方案介绍使用EMC VNX Replicator远程复制技术实现异地容灾方案的建设。
针对Replicator远程复制的系统要求：
功能优点
时间点副本将通信内容仅限制为更改的数据。
远程数据恢复确保经济高效的远距离数据恢复。
自动化复制服务级别方便地指定恢复点目标和带宽。
多站点复制用于数据分发和广域灾难恢复。
数据可用性让数据即便在复制过程中也保持可用。
虚拟基础架构集成通过与VMware Site Recovery Manager 集成来简化和自动
化VMware 环境中的灾难恢复。
架构设计拓扑图：
如上图所示：
数据流的走向为：数据中心磁盘阵列的数据被连接在光纤交换机的Datamover1调取后，通过Replicator的远程复制功能经过IP网络到达容灾中心的Datamover2上，进而经过容灾中心的光纤交换机存放到容灾中心的磁盘阵列上。
Data Mover主要功能是为用户提供文件级别的数据访问，操作系统叫DART，通过FC与后端存储矩阵连接，后端矩阵可以为Symmetrix和CLARiiON，同一系统允许多个Data Mover共存，Data Mover可以配置为主备模式，一台备用Data Mover最多可以做为7台主用Data Mover的备份。
由于Data Mover没有管理端口，因此必须和Control Station搭配使用，Control Station主要功能为管理Data Mover和辅助部分NAS功能，如：Failover、Replication等。
Control Station使用红帽LINUX操作系统，同一系统最多允许二台Control Station互为备份。
control station的操作系统是REHL，只负责管理和监控VNX-File的运行情况。
Data Mover的操作系统是DART（EMC内部定制），负责数据和应用处理。
EMC NAS在一个DataMover故障时切换到另一个DM需要耗时1分钟左右，故障恢复时切换回来同样需要1分钟左右(实测值);
Services服务
EMC技术咨询顾问将提供必要的专门知识，使您的解决方案能够在控制风险的情况下尽快从概念转化为生产力。
规划和设计
为确保任何技术解决方案取得成功，就必须进行全面的战略性的实施前设计。
EMC服务部门与您协作对各种解决方案预案进行调查并在设计问题上达成一致。
解决方案架构设计师随后将基于双方认可的设计开发解决方案架构。
这一步骤的最终结果将是制定接触和合作计划。
然后则是制定项目计划并在项目开始之前交您审查，该项目计划将明确所有任务、负责各方、应交付项目、依赖条件和时间线等。
实施和集成EMC公司提供各种标准和定制实施，将最优化EMC基础架构完全集成进入您的特定环境之中。
这些服务包括安装和实施EMC存储软件，集成各种EMC解决方案并按照您的业务模型对业务连续性、网络存储和开放存储管理等关键性领域进行调整。
我们管理日程调度、资源部署、风险分析和缓释、基础架构集成以及自动化等所有项目事宜，力求最大限度减少对环境的中断与干预。
业务连续性服务
EMC业务连续性服务帮助您创建EMC信息基础架构，支持24小时永不间断的全球性运营，强化您满足客户要求的能力并保护您的创收的能力。
我们的战略性咨询和实际的实施服务能够通过优化您的信息、时间、人员和基础架构的可用性和可恢复性，使您降低业务风险和成本。
咨询服务—咨询服务为您提供您的信息可用要求和当前业务现状的详细情况。
富有经验的咨询顾问将对您的环境进行考察和评估，并提出详细的报告，其中包括开发规划并就优化IT基础架构提出建议。
规划和设计服务—制定架构蓝图，将合适的业务连续性技术解决方案完全集成进入您的环境中，满足您的特定需求和实现业务目标。
实施服务—通过安装、集成和测试硬件、软件和其它组件，将架构蓝图转化为切实可行的解决方案。
此外，我们还提供全面的数据迁移服务，并开设知识
传授课程，向您的员工提供与解决方案日常运营有关的信息。
彼此互补的解决方案
EMC公司与众多“单项最佳”公司开展伙伴合作，提供互为补充的产品和服务，形成全面的综合性业务连续解决方案。
