多联机安装施工规范手册，收藏备用~~一、工程安装质量的重要性冷媒不足、系统管道泄露、冷媒管道脏堵引起系统过热，出现压缩机故障。
冷媒管道潮湿，节流部件冰堵、水份跟冷媒发生化学反应生成物导致压缩机电机绝缘性能破坏。
安装位置不合理，外机散热效果不好、室内机换热效果下降、内外机维护检修困难，导致内外机非正常的保护。
电源线与信号线串通导致电器元件损坏，信号线连接错误，导致通讯故障。
二、施工工序图纸审核：核对冷量设计、铜管尺寸、分歧管布置、冷凝水走向是否符合要求。
管路安装：按照技术资料要求进行安装（《多联机安装手册》安装使用说明书》）。
室内机安装：按照图纸及现场实际情况吊装室内机及送回风管。
排水管安装：按照图纸设计合理安装排水管。
室外机安装：按照技术资料要求进行安装。
电源、信号线安装：电源线线径满足设备运行负荷，信号线连接正确。
设备调试：以上工序完成后可对系统进行调试。
三、主要施工步骤1、图纸审核：校对房间冷量是否符合要求，确认室内机（机型）选择能否满足设计要求，室内外机是否匹配。
校对管路设计尺寸、分歧管选型能否满足技术要求。
校对管路总长、第一分歧与最后一台室内机距离是否符合技术要求。
校对信号线连接方式是否正确。
校对排水管路设计走向是否符合要求。
2、室内机安装图纸核对：确认机组规格型号及安装方向与图纸一致。
吊装强度：悬挂吊杆必须足以承受室内机的2倍重量，保证机组运转不会发生异常的振动和噪音。
室内机安装应保证电子节流部件、冷凝水管的安装空间和坡度。
水平：水平度保持在±1°之内。
（错误做法的隐患：a.漏水；b.机身产生异常震动和噪）与装潢提前沟通，保证送风回风管的安装空间，保持足够的维护保养空间（留足够大的检修口,一般400×400mm）。
室内机安装（简易安装图纸）3、室外机安装1）外机吊装吊装时禁止拆除任何包装，应用两根绳索在有包装状态下吊运，保持机器平衡，安全平稳地上升。
在无包装或包装已损坏搬运时，应用垫板或包装物进行保护。
格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。
确保安装面的稳固性和水平度。
2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。
3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。
4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。
5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。
6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。
二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。
2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。
3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。
4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。
三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。
2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。
3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。
4、重新安装：将机体重新组装，并按照安装步骤重新安装。
5、调试：接通电源，进行调试，确保设备正常运行。
四、注意事项1、在安装、维修前，必须先切断电源。
2、定期清洗过滤网，保证设备正常运行。
3、在维修时，不要用力拉扯电线，以免损坏电线。
4、注意保持设备清洁、干燥，避免设备受潮。
5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。
以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。
GMV多联空调机组安装与维修目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。
否则，会导致各室内机制冷（制热）量不足。
☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。
☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。
[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。
]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。
☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。
2工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题制冷剂管允许长度/高度差允许值 配管部分配管总长（单程实际长）250m L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j实际长度 100m 单程最远配管长（m） 等效长度 125mL1+L3+L4+L5+L6+j第一分歧管到最远配管 等效长度L（m） 50m L3+L4+L5+L6+ j室外机在上 50m —— 室内机-室外机落差室外机在下 40m —— 室内机-室内机落差 15m ——请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。
（室内机全开几率较大时推荐配置率100%）。
多联机维修技术手册
多联机维修技术手册是一本针对多联机空调系统维修的技术手册。
它包含了多联机空调系统的基本原理、组成部件、安装调试、维护保养以及故障排除等内容。
手册的内容一般包括以下几个方面：
1. 多联机空调系统的基本原理：介绍多联机空调系统的工作原理，如制冷循环、热交换、空气循环等。
2. 多联机空调系统的组成部件：介绍多联机空调系统的各个组成部件，如室内机、室外机、管道连接等。
3. 多联机空调系统的安装调试：详细介绍多联机空调系统的安装步骤和调试方法，包括室内机和室外机的安装位置选择、管道连接、电气接线等。
4. 多联机空调系统的维护保养：介绍多联机空调系统的日常维护保养方法，如清洁过滤网、检查制冷剂压力等。
5. 多联机空调系统的故障排除：列举多联机空调系统常见故障及其解决方法，如制冷效果不佳、漏水、异响等。
通过阅读多联机维修技术手册，维修人员可以全面了解多联机空调系统的工作原理和维修方法，提高维修效率、降低维修成本，并提供更好的服务给用户。
目录目录前言第一章 概要 (1)1室外机/室内机的机型名称 (1)1.1室外机 (1)A.CMV-[V]直流变频模块式多联机室外机命名规则B.CMV-[V]直流变频模块式多联机室外机机型表1.2室内机 (2)A.CMV-[V]直流变频模块式多联机室内机命名规则B.CMV-[V]直流变频模块式多联机室内机机型表2外观 (3)2.1室外机 (3)2.2室内机 (5)3室外机组合 (6)4机型选择 (6)4.1内机能力容量与匹数换算表 (6)4.2内外机搭配关系 (6)第二章 技术参数 (9)1室外机 (9)2室内机 (20)A.低静压风管机 (20)B.天花机 (26)C.座吊机 (32)D.挂壁机 (35)E.中静压风管机 (38)F.高静压风管机 (41)3室外机结构尺寸 (44)4室内机结构尺寸 (45)A.挂机 (45)B.低静压风管机 (46)C.天花机 (47)D.座吊机 (48)E.中高静压风管机 (49)第三章 系统原理 (50)目录1系统原理图 (50)1.18HP、10HP、12 HP系统 (50)1.214 HP、16HP系统 (50)2功能部件布局 (54)2.18HP、10HP系统 (54)2.212HP、14 HP、16HP系统 (56)3各运转模式的制冷剂流向图 (57)3.1制冷运转 (57)3.2制冷回油运转 (58)3.3制热运转 (59)3.4制热回油运转 (60)3.5制热化霜运转 (61)4电控原理 (62)4.1电控关键零部件布局示意图 (62)4.2室外电控电器原理图 (64)4.3室外电控电器接线图 (66)4.4主电控板接口示意图 (72)第四章 功能 (74)1一般功能 (74)1.1基本元器件功能说明 (74)1.2运转模式确定 (75)2基本控制 (75)2.1正常运转模式各功能部件控制简表 (75)2.2压缩机控制 (76)2.3室外机电子膨胀阀控制 (79)2.4室外冷凝风机控制 (80)3特殊控制 (80)3.1回油控制 (80)3.2除霜运转 (81)4保护控制 (82)4.1高压保护控制 (82)4.2低压保护控制 (82)4.3排气温度保护控制 (83)4.4压缩机电流保护控制 (83)4.5液旁通控制 (83)5其它控制 (83)5.1室外机运转时间控制 (83)5.2强制制冷控制 (83)第五章 系统安装 (84)1安装场所的选择 (84)目录1.1室外机 (84)1.2室内机 (84)2室外机安装空间 (84)3设备安装基础的准备 (86)3.1室外机 (86)3.2室内机 (87)4设备开箱的检查 (88)5设备使用电源的检查 (89)6机组的安装 (89)6.1室外机的安装 (89)6.2室内机的安装 (90)一、 挂机的安装 (90)二、 天花机的安装 (92)三、 低、中、高静压风管机的安装 (99)四、 座吊机的安装 (104)7冷凝水管的安装 (105)7.1低、中、高静压风管机 (105)7.2天花机 (106)7.3挂壁机 (107)7.4座吊机 (107)8配管的安装 (108)8.1分歧管的介绍 (108)一、 气平衡T型三通 (108)二、 油平衡T型三通 (108)三、 其它配管三通 (109)8.2配管的命名介绍 (111)8.3主管的安装 (112)一、 主管管径的选择 (112)8.4内侧配管的管径选择及安装 (113)一、 内侧主配管管径的选择 (113)二、 内侧支配管管径的选择 (113)三、 内侧管路系统的安装方式 (113)8.5外机配管的安装 (116)一、 单模块系统的安装 (116)二、 两模块系统的安装 (116)三、 三模块系统的安装 (118)8.6分歧管配件箱型号的选择 (121)8.7冷媒配管允许的高度差及配管长度 (126)8.8回油弯的设置 (126)8.9管路的保护、密封保压、保温与整理 (128)一、 配管材料的保护 (128)二、 管路的焊接 (130)三、 扩口联接 (131)四、 冷媒配管的敷设 (131)目录五、 冷媒配管的吹污处理 (132)六、 冷媒配管的气密性实验 (133)七、 冷媒配管的真空干燥 (136)9电气安装 (137)9.1电气系统简介 (137)9.2电源线的安装 (137)一、 外机电源线的安装 (138)二、 内机电源线的安装 (139)9.3通迅线的连接 (141)一、 室内外通迅线的连接 (142)二、 室外机之间通迅线的连接 (142)9.4外机地址的设定 (142)9.5外机模块数量的设定 (143)9.6RS485终端电阻的连接 (144)9.7电气安装重点注意事项 (145)10远程中央监控的安装 (145)11冷媒的添加 (162)11.1冷媒追加量的计算方法 (162)11.2冷媒的添加 (163)12系统调试 (163)12.1室外机点检说明 (163)12.2系统试运行 (165)13导流风罩的安装 (165)14系统内氧化皮等杂质回收操作 (166)15移交给客户 (167)第六章 故障检修 (168)1空调系统故障分类 (168)1.1电器故障 (168)1.2制冷系统故障 (168)2空调系统常见故障现象 (169)3空调系统常见故障现象分析 (170)4CMV-[V]直流变频模块式多联机空调系统关键零部件维修指引 (171)4.1压缩机 (172)4.2四通阀 (174)4.3电子膨胀阀 (179)4.4室内电子膨胀阀部件 (185)4.5电磁阀 (186)4.6压力传感器 (193)4.7模块化多联机冷媒回收指引 (194)5故障显示及维修处理 (196)5.1故障信息显示 (196)5.2故障处理 (200)目录一、 室外机部分 (200)z E01 变频器模块异常 (200)z E02 直流母线电压采样样异常 (200)z E03 外机主芯片与变频驱动芯片通迅故障 (201)z E04 缺氟故障 (201)z E05 三相交流电源缺相或相序错误 (202)z E07 室外机地址错误 (202)z E08 室外机与所有室内机通迅故障 (204)z E09 模块能力拔码错误 (204)z E10 模块数量拔码错误 (204)z E11 模块数量减少故障 (204)z E12 模块数量增加故障 (204)z E13 模块冷凝风机驱动异常 (205)z P01 变频压缩机交流输入电流过大停压机 (205)z P02 变频压缩机排气温度过高 (207)z P19 定频F1压缩机排气温度过高 (207)z P22 定频F2压缩机排气温度过高 (207)z P03 变频压缩机排气温度传感器异常 (207)z P14 冷凝温度传感器异常 (207)z P15 室外环境温度传感器异常 (207)z P20 定频F1排气温度传感器异常 (207)z P23 定频F2排气温度传感器异常 (207)z P04 高压开关（排气压力开关）断开 (208)z P05 低压开关（吸气压力开关）断开 (208)z P06 系统排气压力过高保护（压力传感器） (208)z P07 系统吸气压力过低保护（压力传感器） (208)z P08 吸气压力过低降能需保护状态 (209)z P09 排气压力过高降能需保护状态 (209)z P10 排气温度过高降能需保护状态 (209)z P11 排气压力传感器异常 (210)z P12 吸气压力传感器异常 (210)z P13 制冷时冷凝温度过高 (210)z P16 交流输入电压过低过高保护状态 (211)z P17 室外机之间通迅线路故障 (212)z P18 定频压缩机F1电流过大保护停机 (213)z P21 定频压缩机F2电流过大保护停机 (213)z P24 室外环境温度过低保护 (214)二、 室内机部分 (215)z本机与室外机通迅故障 (215)z室温传感器故障 (216)z管温中点传感器故障 (216)z外机故障 (216)z室内蒸发器结霜保护 (217)z管温出口温度传感器故障 (217)目录z室内风机故障 (218)z制热管温中点温度过高保护 (219)z水泵故障 (219)第七章 附录 (221)附录一 室外机点检说明 (221)附录二 室外机点检顺序表 (222)附录三 室外机保护代码及故障代码表 (223)附录四 室外机拔码设置表 (225)附录五 室内机灯板显示代码表 (226)附录六 室内机线控器故障显示代码表 (227)附录七 挂机双数码管的故障代码表 (228)附录八 室内机匹数显示表 (229)附录九 排气温度传感器阻值表 (231)附录十 温度传感器阻值表 (236)附录十一 配管规格表 (240)附录十二 系统冷媒添加量规格表 (241)附录十三 外机电源主干线线径表 (242)附录十四 室内机电源线规格表 (243)附录十五 安装流程控制卡 (245)附录十六 超级直流变频模块式多联机系统调试记录表 (248)第一章概要第一章 概要1室外机/室内机的机型名称1.1室外机A.CMV-[V]直流变频模块式多联机室外机命名规则：见示例：CMV-V280WSAM 和 CMV-V280WSA各字母和数字的意义从左至右分别如下：CMV 志高多联机品牌标志V 直流变频（A为交流变频）280 ×100W=外机标称能力，280表示外机标称制冷量为28000WW 表示为室外机；S 表示电源规格代号，S表示380V三相交流电，缺省表示220V单相交流电；A 冷媒代号，A代表R410A冷媒，C代表R407C冷媒，E表示R134a冷媒；R22省略不写。

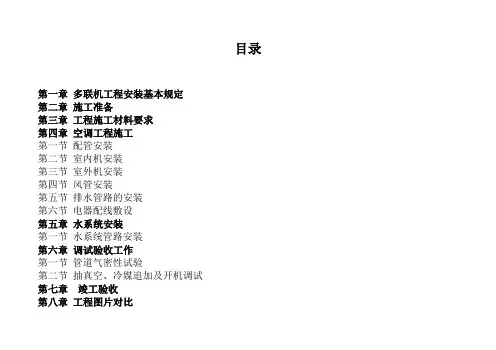

目录第一章多联机工程安装基本规定第二章施工准备第三章工程施工材料要求第四章空调工程施工第一节配管安装第二节室内机安装第三节室外机安装第四节风管安装第五节排水管路的安装第六节电器配线敷设第五章水系统安装第一节水系统管路安装第六章调试验收工作第一节管道气密性试验第二节抽真空、冷媒追加及开机调试第七章竣工验收第八章工程图片对比第一章多联机安装基本规定1、多联机空调验收，不仅要符合本规范的的要求，还要按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行。
施工图纸修改必须有设计变更通知书或技术核定签证。
2、多联机空调工程使用的主要材料、成品、半成品和设备的进场，必须要对其进行验收。
验收应经监理工程师（或业主）认可，并应形成相应的质量记录。
3、施工单位承担通风与空调工程施工图纸深化设计及质量管理体系，并要取得原图纸设计单位的书面同意或签字认可。
4、通风与空调工程的施工应按照规定的程序进行，并与土建及其他的专业工种互相配合；与通风与空调系统有关的土建工程施工完毕后，应由建设或总包、监理、设计及施工单位共同会检。
会检的组织由建设、监理、或总承包单位负责。
5、通风与空调工程施工过程的隐蔽工程部分，在隐蔽结束前必须经监理人员验收签字认可。
6、施工过程应符合国家安全施工规范。
第二章施工准备一、技术准备1、绘制图纸①施工图纸完整、齐全，符合相应厂家技术要求和相应国家标准和规范。
②图纸应符合现场施工条件的要求，施工图纸中管路线径、管路设计合格，符合建筑施工规范的要求。
2、图纸会审①在有关监理人员（或者业主）以及土建、装潢、水电等专业工种共同参与下进行施工图纸会审。
②施工图纸修改必须有原设计单位的设计变更通知书，并经有关监理人员（或业主）签字确认。
3、技术交底①在施工过程中发现设计单位的设计文件有差错，应及时提出修改或更正建议，经设计师认可，有关监理人员（或业主）签字确认，并及时形成书面文件归档。
②安装施工应按照规定的程序进行，并与土建、装潢、水电等专业工种互相配合。
目录第一章多联机工程安装基本规定第二章施工准备第三章工程施工材料要求第四章空调工程施工流程第一节配管施工第二节室内机与室外机的安装第三节风管安装第四节排水管路的安装第五节电器配线敷设第五章水系统安装第六章调试验收工作第一节管道气密性试验（增加水系统管道试压）第二节抽真空、冷媒追加、开机调试（增加水系统调试报告）第七章竣工验收第八章工程图片对比第一章多联机安装基本规定1、多联机空调验收，除了要符合本规范的的要求外，还要按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行。
施工图纸修改必须有设计变更通知书或技术核定签证。
2、多联机空调工程使用的主要材料、成品、半成品和设备的进场，必须要对其进行验收。
验收应经监理工程师（或业主）认可，并应形成相应的质量记录。
3、施工企业承担通风与空调工程施工图纸深设计及质量管理体系，并应取得原设计单位的书面同意或签字认可。
4、通风与空调工程的施工应按照规定的程序进行，并与土建及其他的专业工种互相配合；与通风与空调系统有关的土建工程施工完毕后，应由建设或总包、监理、设计及施工单位共同会检。
会检的组织宜建设、监理、或总承包单位负责。
5、通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收验收及认可签证。
6、施工过程应符合国家安全施工规范第二章施工准备一、技术准备1、绘制图纸①、施工图纸完整、图纸齐全，符合相应厂家技术要求和相应国家标准和规范②、图纸应符合现场施工条件的要求，施工图纸中管线、管路设计合格，符合建筑施工规范的要求。
2、图纸会审①、在有关监理人员（或者业主）以及土建、装潢、水电等专业工种共同参与下进行施工图纸会审。
②、施工图纸修改必须有原设计单位的设计变更通知书，并经有关监理人员（或业主）签证确认。
3、技术交底①、在施工过程中发现设计单位的设计文件有差错，应及时提出修改或更正建议，经设计师认可，有关监理人员（或业主）签证确认，并及时形成书面文件归档。
②、安装施工应按照规定的程序进行，并与土建、装潢、水电等专业工种互相配合。

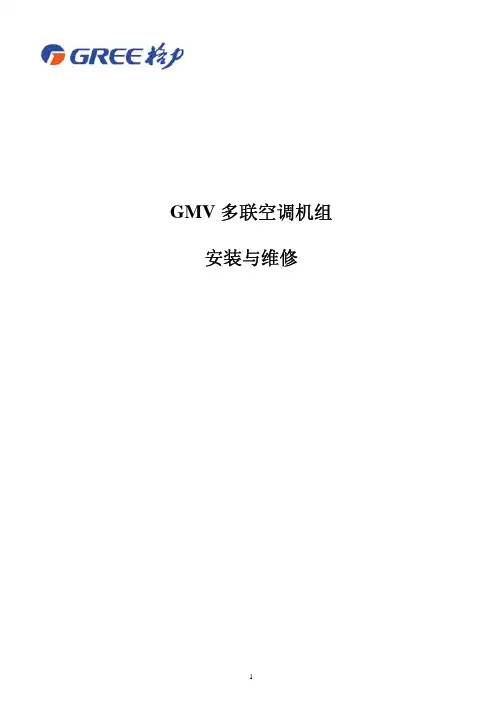

GMV多联空调机组安装与维修1目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养2第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。
否则，会导致各室内机制冷（制热）量不足。
☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。
☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。
[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。
]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。
☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。
32工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题42.1连接管允许长度和落差第一分歧的最远配管相当长度L ≤50m室内机之间的落差h ≤15m 室内机和室外机之间的落差H ≤50m 相当长度是按分歧头0.5m 一个，分歧集管1.0m 一个设计。
f室内机g h i第一分歧部室外机ed c b a最远配管相当长度L ≤125m 室内机分歧集管制冷剂管允许长度/高度差 允许值 配管部分 配管总长（单程实际长）250m L 1+L 2+L 3+L 4+L 5+L 6+L 7+a+b+…+i+j实际长度 100m单程最远配管长（m ） 等效长度 125mL 1+L 3+L 4+L 5+L 6+j第一分歧管到最远配管 等效长度L （m ） 50m L 3+L 4+L 5+L 6+ j室外机在上 50m —— 室内机－室外机落差 室外机在下 40m —— 室内机-室内机落差 15m—— 5请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。
（室内机全开几率较大时推荐配置率100%）。
【室外机在室内机下方时，最大落差可达40m。
】 【侧出风系列外机最长配管长度可达到70m，室内机之间落差可达10m。
室外机在室内机上方时，最大落差可达40m，室外机在室内机下方时，最大落差可达30m。
】62.2分歧管规格和分歧管之间连接管管径的选择表：室内机侧下游容量 型号 ≤150 FQ01 150到300 FQ02 Y 型分歧管 300以上 FQ03气管液管分歧管之间连接管尺寸根据下游所接室内机容量选定。
在超过室外机容量时，以室外机容量为准。
表： 下游室内机容量合气管（mm ）液管（mm ）未满80 φ16φ9.5280以上未满140 φ19φ12140以上未满180 φ22φ12180以上未满220 φ25φ16220以上φ28φ1672.3追加制冷剂的计算负责现场施工的工程师必须计算各个系统所需追加制冷剂量，施工单位按照此数量进行追加制冷剂。
有多个系统时，请标识各个系统的追加制冷剂量，避免系统之间追加制冷剂混乱。
追加制冷剂计算表： 表 液管管径 标准制冷剂量（kg/m） 液管总长（m）各管增加的制冷剂量(kg)Φ6 0.03 L1 0.03* L1Φ9.52 0.06 L2 0.06* L2Φ12 0.12 L3 0.12* L3Φ16 0.187 L4 0.187*L4追加制冷剂总量 M = 0.03* L1+0.06* L2+0.12* L3+0.187*L4追加制冷剂记录表：表机组标识追加制冷剂量（Kg）机组1 M1机组2 M2机组n Mn施工人员按照追加制冷剂记录表进行在大、小截止阀上的注氟嘴进行制冷剂的追加。
【追加制冷剂需要用电子称，不能采用家用空调掐表的做法】【每套机组追加的制冷剂需要做好记录，以便日后有数据可查】83工程安装对于商用空调而言，有“四分靠设计，六分靠安装”一说，安装的重要性不言而喻。
在前期的工程施工过程当中，只要严格控制安装的质量，就大大方便后续的工程调试和维护工作，反之如果源头没有控制好，一旦工程完工，再想改造需要花费很多人力物力，而且还达不到理想的效果。
80%10%10%安装施工因素产品设计原因其它因素以上数据是我们的工程师现场安装调试总结得来。
在出现问题的工程中，几者所占比例为工程安装质量不合格占80%，产品设计占不到10%，其余占10%多。
93.1电源线的连接要求同一机组的室内机要求统一供电，室外机单独供电。
电源线连接方法如图2-1所示：当该室外机连接的某台室内机为三相电时，可按方式1和方式2连接：（1）.方式1：在这个系统当中，室外机与室内机的三相电源统一供电。
电源线连接方法如下图所示：10（2）、方式2：室内机统一用三相电源，单相的室内机电源接其中两相。
特别注意：多台机组时，室外机要求单独供电，也即有几个室外机必须几个室外机电源开关；同一机组的室内机统一供电，不同机组的室内机电源线不能串接。
113.2制冷剂连接管的安装特别注意：★在运输、贮存和施工现场，铜管两端用塑料封帽将管口封住，焊接铜管前必须进行清洁（用酒精在管内侧进行拖洗），保证铜管内无灰尘、无水份。
★焊接铜管时必须充氮焊接，氮气气压0.05~0.03Mpa。
★安装多套多联机组时，必须对制冷剂管路进行标识，避免机组之间管路混淆。
★在连接室外机处液管侧加装一个双向干燥过滤器。
推荐使用：艾可控制器公司（ALCO）的干燥过滤器BFK-164S（Φ12mm）丹佛斯（DANFOSS）的干燥过滤器DCL-164S（Φ12mm）12此台机组是数码300热泵机组，但其安装的是单向过滤器，这样在制冷时起作用了，但在制热时，那就起反作用了，原来制冷时积聚的杂质现在反向一冲就更容易发生堵塞了。
所以单冷机选择单向过滤器，热泵机要一定选择双向的。
133.3分歧管的安装分歧管起着制冷剂分流的作用，所以分歧管的选择和安装对于多联机组的运行是非常重要的。
在正确选择分歧管的基础上，安装遵循分歧管的安装规范。
Y型分歧管的安装 Y型分歧管连接示意如下图所示。
进口接室外机或上一分支，出口接室内机或下一分支。
Y型接头示意图 安装步骤： a.选择分歧管。
Y型分歧管为变径直管，可以连接不同的管子直径，根据通用性较强。
Y型分歧管示意图 14b. 如果所选的现场用管尺寸不同于分歧管接头尺寸，则用切管器在所需的接管尺寸的中部切开，并去除毛刺。
如下所示。
c. 安装Y型分歧管尽量使其分歧管竖向或水平。
水平放置时。
放置在正确的位置后，充氮焊接。
d.分歧管保温。
每对分歧管均配有泡沫，用泡沫将分歧管包好，上下泡沫用不干胶密封。
泡沫部分和无泡沫部分均用保温管包好。
泡沫和保温管对接部分用不干胶密封。
注意： ① 对多分歧管路系统，每根管子都贴上标签，使分歧后的连接管与室内机对应，防止接错。
②分歧管的进口侧，至少要有300mm的直管段。
15分歧管安装注意事项： 1. 分歧管采用直立的安装方式：（错误，应该水平放置）图一图二162. 分歧管与其前后折弯处的距离太近 分歧管与其前后折弯处的距离太近，也将影响流经此处制冷剂的正常分流，使其下游的室内机制冷效果受到影响。
所以必须要保证分歧管与其前后折弯处的距离在500mm以上。
同样，两个弯头（折弯点）之间的距离也要保证在500mm以上；两分歧管也要按照同样原则进行安装（下图所示，安装的分歧管也不合格）173. 管路走向过于复杂在别墅一层从管井里出来主管的分歧处走向过于复杂，有些管路甚至是走到一端后又重新折回，这样一方面浪费材料，更主要是增加了管路阻力，削减了室内机的制冷能力；有些管路是堆层铺设，不利于系统的正常回油，这就会对主机正常运行遗留隐患。
关于设计铺设管路请按照“管路长度尽可能的短，使用弯头尽可能的少”的原则进行，否则将会影响机组将来的正常运行，甚至会损坏机组，所以必须要进行更改。
184、分歧管出管没有保留一定的直线段在对部分工程安装进行抽查时，我们发现此问题：分歧管分出的管路没有保留一定的直管段，而是分出后立即折弯，这对此分歧管后的室内机组将产生很大影响。
5、分歧管的焊接在实际工程维修中，我们发现一套12台多联室内机最后两台A 和B，当A开时，B的制冷效果就差，A要不开，则B就好，于是我们将最后一个分歧管连同连接B的管路全取下，并割开可疑管路发现左图示状况，经缩短插入深度处理后，机组运行正常。
3.4通讯线的连接和室内机地址拨码注意： 19★为了避免强电与弱电之间的相互干扰，施工过程将电源线和通讯线分开布线。
电源线和通讯线分别安装在套管内（可用PVC管），两套管之间间距大于15cm以上。
★当室内机为风管机时，线控器上的地址拨码必须与对应的室内机的地址拨码一致。
★各室内机的地址拨码是唯一的，不能拨码相同，否则造成控制失效。
3.5通讯线的连接每台室内、外机机组内配有一条通讯线。
走线原理如下图：通讯线串联连接，20室外机连接第1台室内机，第1台室内机连接第2台室内机，……第n—１台室内机连接到第n台室内机。
布线时请注意：1．要求通讯线沿制冷剂管路布线，走专门的线槽，避免与电源线一起走线。
1. 因为所配通讯线较长（考虑了机组室外机与室内机的最长距离），室外机配通讯线60米长，室内机配线30米长，室外机多余的线放在电器盒内或线槽内，室内机之间多余的通讯线放在线槽内。
2. 在线槽内拉通讯线时避免用力过大拉断通讯线。
3. 多套多联机组时，与室外机的通讯线可以一起走线，但必须加以区分。
可以在通讯线的两端贴上标识。
避免多联机组之间通讯线的串接。
21多套多联机组时通讯线的连接（正确） 多套多联机组时通讯线的连接（错误） 223.6线控器的安装和地址拨码1.线控器的安装 注意： ★主板和线控器之间通信距离最长为20米(标准距离为8米)★一定对线控器进行地址拨码，地址拨码与对应的室内机的地址拨码一致。
线控器一旦安装好后，不能随意调换线控器。
2. 地址拨码 为了识别室内机，必须对室内机进行地址拨码。
地址拨码容量拨码★同一套多联空调机组内室内机的地址拨码不能相同。
★拨码时开关位不能拨在中间位置。
比如：第6号机的地址拨码“0101”，下图（左）第1位拨码开关拨在中间，没有拨到位。
下图（右）为正确拨码位置。
★线控器的地址拨码与对应室内机的地址拨码一致。
拨码开关位置，将电器盒盖拆开，找到主板上拨码开关的位置，在拨码开关上进行地址拨码。
