放大电路的三种基本接法..

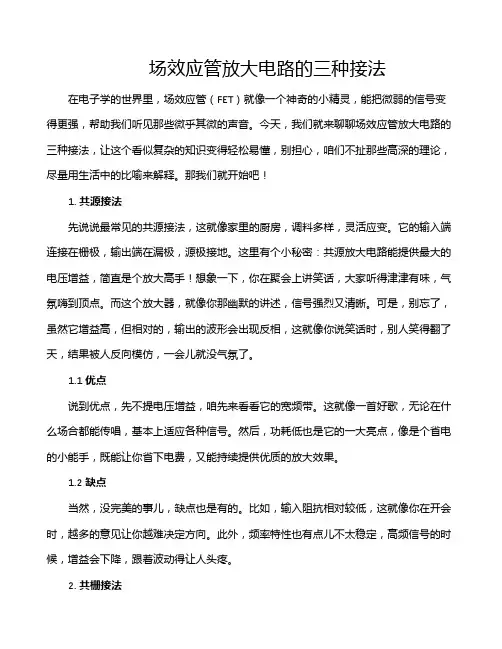

场效应管放大电路的三种接法在电子学的世界里，场效应管（FET）就像一个神奇的小精灵，能把微弱的信号变得更强，帮助我们听见那些微乎其微的声音。

今天，我们就来聊聊场效应管放大电路的三种接法，让这个看似复杂的知识变得轻松易懂，别担心，咱们不扯那些高深的理论，尽量用生活中的比喻来解释。

那我们就开始吧！1. 共源接法先说说最常见的共源接法，这就像家里的厨房，调料多样，灵活应变。

它的输入端连接在栅极，输出端在漏极，源极接地。

这里有个小秘密：共源放大电路能提供最大的电压增益，简直是个放大高手！想象一下，你在聚会上讲笑话，大家听得津津有味，气氛嗨到顶点。

而这个放大器，就像你那幽默的讲述，信号强烈又清晰。

可是，别忘了，虽然它增益高，但相对的，输出的波形会出现反相，这就像你说笑话时，别人笑得翻了天，结果被人反向模仿，一会儿就没气氛了。

1.1 优点说到优点，先不提电压增益，咱先来看看它的宽频带。

这就像一首好歌，无论在什么场合都能传唱，基本上适应各种信号。

然后，功耗低也是它的一大亮点，像是个省电的小能手，既能让你省下电费，又能持续提供优质的放大效果。

1.2 缺点当然，没完美的事儿，缺点也是有的。

比如，输入阻抗相对较低，这就像你在开会时，越多的意见让你越难决定方向。

此外，频率特性也有点儿不太稳定，高频信号的时候，增益会下降，跟着波动得让人头疼。

2. 共栅接法接下来咱们聊聊共栅接法，它就像个稳重的长辈，虽然不太爱张扬，但却稳稳地支撑着全局。

输入信号在源极，输出在漏极，栅极连接一个固定的电压源。

这个接法最大的特点就是输入阻抗极高，就像你家里那位老好人，话虽不多，但总能吸引大家的目光。

共栅接法在高频应用中表现优异，能够有效地处理射频信号。

2.1 优点它的优点是明显的，尤其在高频放大时，不容易失真，简直是个信号保护神。

还能够实现极低的噪声，非常适合在需要清晰信号的场合使用，像是在重要场合发言，谁也不想被杂音打断。

2.2 缺点但是呢，它的电压增益相对较低，就像长辈说话时，虽然言之有物，但总给人一种不急不躁的感觉。

简述晶体管单管放大电路三种基本接法的特点
1. 单管前置放大：
单管前置放大法是晶体管放大电路中最常用的接法。

它是通过连接晶体管的基极、集电极之间电路。

基极通过变大器（偏压电阻）为晶体管提供偏置，集电极将极偏置晶体管工作在其最佳效率以获得最大增益。

此接法一般用于放大工作电压小于2V的低输出信号，具有放大倍数高、极偏置电压稳定、抗干扰能力强等特点。

2. 单管后置放大：
单管后置放大法是将晶体管的基极（放大前的输入端）与集电极（放大后的输出端），完全由集电极至基极之间电路构成。

其有较高的工作效率，放大倍数较 USA大，而其增加放大倍数的方法也更加简单，便于分类及容易增大放大比，适用于扩大源极稀薄的小输入电压的信号。

3. 单管混合放大：
单管混合放大接法，是将单管前置放大和单管后置放大的两接法结合起来，从而获得所需的增益特性的接法。

将单管前置放大的偏置电阻和后置放大的R1、R2结合起来，以达到实现增益稳定，而减少受外界干扰的接法。

特别适合于放大正常电压范围内，需要用大增益通过放大脉冲或迟滞信号的电路中。

放大电路的工作原理和三种基本放大组态放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。

共射放大电路如图所示。

V cc是集电极回路的直流电源，也是给放大电路提供能量的，一般在几伏到几十伏范围，以保证晶体三极管的发射结正向偏置、集电结反向偏置，使晶体三极管工作在放大区。

R c是集电极电阻，一般在几 K 至几十K 范围，它的作用是把集电极电流i C的变化变成集电极电压u CE的变化。

V BB是基极回路的直流电源，使发射结处于正向偏置，同时通过基极电阻R b提供给基极一个合适的基极电流I BQ，使三极管工作在放大区中适当的区域，这个电流I BQ常称为基极偏置电流，它决定着三极管的工作点，基极偏置电流I BQ是由V BB和基极电阻R b共同作用决定的，基极电阻R b一般在几十KΩ至几百KΩ范围。

如在输入端加上一个较小的正弦信号u i , 通过电容C1加到三极管的基极，从而引起基极电流i B在原来直流I BQ的基础上作相应的变化，由于u i是正弦信号，使i B随u i也相应地按正弦规律变化，这时的i B实际上是直流分流I BQ和交流分量i b迭加后的量。

同时i B的变化使集电极电流 i C 随之变化，因此i C也是直流分量I C和交流分量i c的迭加，但i C要比i B大得多（即β倍）。

电流i C在电阻R C上产生一个压降，集电极电压u CE =V CC－i C R L，这个集电极电压u CE也是由直流分量I C和交流分量 i C两部分迭加的。

这里的 u CE和 i C相位相反，即当 i C增大时, u CE减少。

由于C 2的隔直作用，使只有 u CE的交流分量通过电容C2作为放大电路的输出电压u O。

如电路参数选择适当，u O要比 u I的幅值要大得多，同时 u I与 u O的相位正好相反。

电路中各点的电流、电压波形如图所示。

放大电路的图解法放大电路有三种主要分析方法：一是图解法，二是微变等效电路法，三是计算机辅助分析法。

模电判断100题1. （）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

答案:错. 两级接在一起，第二级就是第一级的负载，加了负载，放大倍数就会减小2.（）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。

答案:对.阻容耦合，中间有隔直电容，只能传递交流，不能传递直流.所以能放大交流，但Q独立。

3.（）放大电路的输出电阻越小，称为放大电路的带负载能力越强。

答案：对4. （）只有直接耦合放大电路中晶体管的参数才随温度而变化。

答案：错5. （）在环境温度升高时，二极管的正向压降将减小。

答案：对。

在环境温度升高1度，二极管的正向压降将减小2-2.5mV6. （）只有电路既放大电流又放大电压，才称其有放大作用。

答案：错7. （）放大电路必须加上合适的直流电源才能正常工作。

答案：对8. （）因为N型半导体的多子是自由电子，所以它带负电。

答案：错。

半导体是不带电的，无论是N还是P。

多子是电子的，会相应的有正离子存在，整个半导体是中性。

9. （）图中电路能放大正弦信号。

答案：不能。

画交流通路。

Vbb把Ui短路了。

10. 图2为图1放大电路的交流等效电路。

答案：错，多Re11.放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。

答案：错。

因为放大倍数稳定决定于1+AF。

12.若放大电路的放大倍数为负倍数，则引入的反馈一定是负反馈。

答案：错。

负反馈与放大倍数正负无关，比如同相比例电路。

放大倍数是正，反馈是负。

13.运算电路中一般均引入负反馈。

答案：对。

14.若放大电路引入负反馈，则负载电阻变化时，输出电流基本不变。

答案：错。

因为没说引入的是什么（电压或电流）负反馈。

该是电流负反馈。

15.负反馈放大电路的放大倍数一定比组成它的基本放大电路的放大倍数小。

答案：对。

负反馈，净输入减小。

所以输出会减小，，输出比原始输入肯定减小。

输出/原始输入。

除去信号的输入、输出端。

另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。

(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。

又由于输出信号从发射极引出，因此这种电路也称为射极输出器。

下面对共集电极放大电路进行静态和动态分析。

一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。

四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。

由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。

五、输出电阻在上图（b）中，当输出端外加电压U。

，而US=0时，如暂不考虑Re的作用，可得下图。

由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。

由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。

2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。

由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。

实验三 晶体管共射极单管放大器一、实验目的1. 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响2. 掌握放大器电压放大倍数A V 、输入电阻R i 、输出电阻R O 及最大不失真输出电压的测试方法。

3. 熟悉常用电子仪器及模拟电路实验仪的使用方法。

二、实验原理晶体管单级放大电路有三种基本接法，即共射电路、共集电路、共基电路。

三种基本接法的特点分别为：1. 共射电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻大，频带较窄；常做为低频电压放大电路的单元电路。

2. 共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。

常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。

3. 共基电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射电路相当，但频率特性是三种接法中最好的电路，常用于宽频带放大器。

放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻、通频带等。

而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q ，Q 点不但影响电路输出是否失真，而且直接影响放大器的动态参数。

本实验所采用的放大电路为电阻分压式工作点稳定的单管放大电路（图3-1）。

它的偏置电路采用R B1和R B2组成分压电路，因此基极电位U B 几乎仅决定于R B1与R B2对V CC 的分压，而与环境温度的变化无关；同时三极管的发射极中接有电阻R E ，它将输出电流I C 的变化引回到输入回路来影响输入量U BE ，以达到稳定静态工作点的目的。

当放大器的输入端加入输入信号u i 后，在放大器的输出端便可以得到一个与u i 相位相反，幅值被放大了的输出信号u O ，从而实现了电压放大。

图3-1电路的静态工作点可用下式估算：CC 2B 1B 1B B R +R R ≈U Ｖ　C EBEB E I ≈R U U I －=)R R (I V ≈U E C C CC CE +-而电压放大倍数、输入电阻、输出电阻分别为：　beLC V r R //R A β-= be 2B 1B i r //R //R =RC O R ≈R 注意：测量放大器的静态工作点时，应在输入信号u i =0的条件下进行。

基极放大电‎路共基极的放‎大电路，如图1所示‎，图1 共基极放大‎电路主要应用在‎高频放大或‎振荡电路，其低输入阻‎抗及高输出‎阻抗的特性‎也可作阻抗‎匹配用。

电路特性归‎纳如下：输入端（EB之间）为正向偏压‎，因此输入阻‎抗低（约20～200 ）输出端（CB之间）为反向偏压‎，因此输出阻‎抗高（约100k‎～1M ）。

电流增益：虽然AI小‎于1，但是RL / Ri很大，因此电压增‎益相当高。

功率增益：由于AI小‎于1，所以功率增‎益不大。

共发射极放‎大电路共发射极的‎放大电路，如图2所示‎。

图2 共发射极放‎大电路因具有电流‎与电压放大‎增益，所以广泛应‎用在放大器‎电路。

其电路特性‎归纳如下：输入与输出‎阻抗中等（Ri约1k‎～5k ；RO约50‎k）。

电流增益：电压增益：负号表示输‎出信号与输‎入信号反相‎（相位差18‎0°）。

功率增益：功率增益在‎三种接法中‎最大。

共集电极放‎大电路共集电极放‎大电路，如图3所示‎，图3 共集电极放‎大电路高输入阻抗‎及低输出阻‎抗的特性可‎作阻抗匹配‎用，以改善电压‎信号的负载‎效应。

其电路特性‎归纳如下：输入阻抗高‎（Ri约20‎k ）；输出阻抗低‎（RO约20‎）。

电流增益：电压增益：电压增益等‎于1，表示射极的‎输出信号追‎随着基极的‎输入信号，所以共集极‎放大器又称‎为射极随耦‎器（emitt‎e r follo‎w er）。

功率增益A‎p= AI × Av≈β，功率增益低‎。

三极管三种放大电‎路特性比较‎。

单管放大电路是组成各种复杂放大电路的基本单元。

本章首先以单管共发射极放大电路为例，阐明放大电路的组成以及实现放大作用的基本原理。

然后介绍电子电路最常用的两种分析方法――图解法和微变等效电路法，并利用上述方法分析单管共发射极放大电路的静态工作点、电压放大倍数和输入、输出电阻。

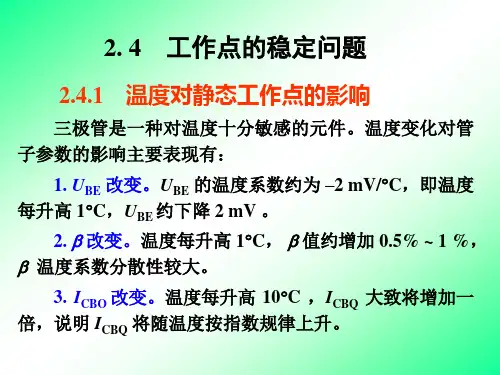

由于温度变化将对半导体器件的参数产生影响，进而引起放大电路静态工作点的变动，为此，介绍了一种常用的分压式静态工作点稳定电路。

除了单管共发射极放大电路以外，也介绍了放大电路的另外两种组态――共集电术组态和共基极组态放大电路，并对三种不同组态的特点进行了列表比较。

在双极型三极管放大电路的基础上，介绍了场效应管放大电路的特点和分析方法。

在本章的最后，介绍了组成多级放大电路最常用的三种耦合方式，分析了多级放大电路的电压放大倍数和输入、输出电阻。

学习要求：①对于放大电路的两种基本分析方法，要求熟练掌握用简化的h参数等效电路分析放大电路的Au、Ri和Ro的方法，掌握rbe的近似估算公式。

正确理解如何利用图解分析放大电路的静态和动态工作情况。

②掌握放大电路的三种基本组态（共射、共集和共基组态）的工作原理和特点。

③正确理解温度变化对三极管参数的影响，掌握分压式工作点稳定电路的工作原理和计算方法。

④掌握由场效应管组成和共源和共漏放大电路和工作原理以及微变等效电路法分析Au、Ri和Ro的方法。

了解场效应管与双极型三极管相比有所特点。

⑤掌握直接耦合多级放大电路的工作原理，电压放大倍数的计算方法。

正确理解零点漂移现象。

一般了解其他两种耦合方式（阻容耦合、变压器耦合）的特点。

2.1 放大的概念放大电路的应用十分广泛，无论日常使用的收音机、扩音器，或者精密的量测仪器和复杂的自动控制系统等，其中通常都有各种各样的放大电路。

在这些电子设备中，放大电路的作用是将微弱的信号放大，以便于人们量测和利用。

例如，从收音机天线接收到的信号，或者人传感器得到的信号，有时只有微伏升毫伏数量级，必须经过放大才能驱动喇叭发出声音，或者驱动批示设备和执行机构，便于进行观察、记录和控制。

和半导体三极管一样，场效应管的电路也有三种接法即共源极电路、
共漏极电路和共栅极电路。

1.共源极电路
共源极电路除有图16-13 所示的接法外，还可采用图16-14 所示的电路。

这种电路的栅偏压是由负电压UG经偏置电阻RG提供的。

该电路虽然简单.但R G不易取得过大.否则会在栅漏泄电流流过时产生较大的压降，使栅偏压发生变化.造成工作点的偏离。

共源极基本放大电路的主要参数，可由以下各式确定:
2. 共漏极电路(源极输出器)
共漏极电路如图16-15 所示。

该电路中除有源极电阻Rs提供的自偏压外，还有由R1和R2组成的分压器为栅极提供的固定栅偏压。

共漏极电路的输出与输入同相，可起到阻抗变换器的作用。

共漏极基本放大电路的主要参数可由以下各式确定:
3. 共栅极电路
共栅极电路如图16-16 所示。

偏置电路为自给偏置，当ID流经Rs 时产生压降ID·Rs，由于栅极接地，相当于源极电位比栅极高出一个ID·Rs值。

这种方法简单.栅极电压也会随信号自动调节，对工作点的稳定有好处C 该电路有良好的放大特性。

共栅极电路的输入电阻和输出电阻由下式确定:。

晶体管放大电路的三种接法晶体管放大电路分析及计算一、共发射极放大电路（一）电路的组成：电源VCC通过RB1、RB2、RC、RE使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2称为基极偏置电阻，RE称为发射极电阻，RC称为集电极负载电阻，利用RC的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。

与RE并联的电容CE，称为发射极旁路电容，用以短路交流，使RE对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中CE通常也采用电解电容器。

V cc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率C1、C2(耦合电容): 隔直流、通交流；R B1、R B2(基极偏置电阻)：提供合适的基极电流R C(集极负载电阻)：将 D IC ® D UC，使电流放大 ® 电压放大R E(发射极电阻)：稳定静态工作点“Q ”C E(发射极旁路电容)：短路交流，消除R E对电压放大倍数的影响（二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。

电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~ 10)UBEQ求静态工作点Q：方法1.估算工作点Q不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q点的原理：方法2.利用戴维宁定理求 IBQ（三）性能指标分析将放大电路中的C1、C2、CE短路，电源Vcc短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。

1.电压放大倍数2.输入电阻计算3.输出电阻R o = R C没有旁路电容CE时：1.电压放大倍数源电压放大倍数2.输入电阻3.输出电阻R o = R C二、共集电极放大电路 (射极输出器、射极跟随器)（一）电路组成与静态工作点共集电极放大电路如下图(a)所示，图(b)、(c)分别是它的直流通路和交流通路。

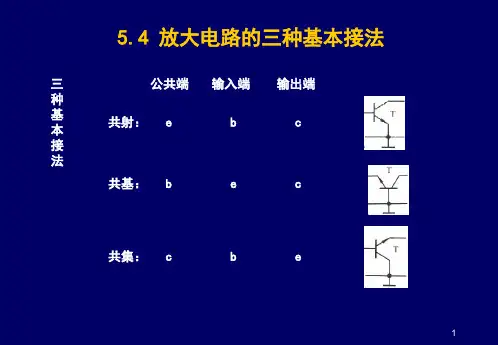

放大电路的三种基本组态（共基、共射、共集）
2010-07-01 13:21
一、判断方法
方法一：共集组态是基极电流对射极电流的控制，以集电极为公共端；共基组态是射极电流对集电极电流的控制，以基极为公共端；共射组态是集电极电流对基极电流的控制，以射极为公共端；
方法二：前提，地端连接基极与射极。

从输出端看，若输出是取集电极和射极（与地相接的一端，或者可看着与地）之间，则为共射；若输出取在射极与地之间（脑海可近似认为与基极相接），则为共集电极；剩下的一种即为共基组态。

组态显现为没连接的那极，如图一，射极没连入输出，显现为共射；图二，集电极没连入输出，显现为共集电极（个人方法）
二、三种组态的小结
共基：输入与输出电压相位同向，电压增益为“+”,对电压有放大作用（放大倍数同共射），对电流
没有放大作用，主要用于高频电压的放大，多用于输出阻抗和电压增益高的小信号电路，即恒流源电
路，宽带放大电路，输入电阻最小。

共集：输入与输出电压相位同向，电压增益为“+”，对电流有放大做用，对电压没有放大作用，共集
放大电路又称电压跟随器/射极输出器/隔离器，放在电路首级，提高输入电阻，放在末级，降低输
出电阻，提高带负载能力，放在中间，可以起到电路的阻抗变换作用，这一级成为缓冲级或隔离级，输
出电阻最低。

共射：输入电压与输出电压相位相反，对电压电流都有放大作用,增益为“—”，输入电
阻比较适中，输出电阻较大，多用于中间级，频带较窄，多用于低频放大电路。

1、怎么判断三种组态
2、三种组态的应用及参数分析。
