小型企业VLAN组建方案

中小型企业局域网组建方案随着企业规模的不断发展，中小型企业越来越需要搭建一个稳定、安全、高效的局域网系统来满足日常办公需要。

在局域网组建方案中，需要考虑到企业的规模、业务需求、安全性和可扩展性等因素，针对不同的情况选择合适的网络设备和技术方案。

一、网络拓扑结构设计：1.星型拓扑结构：星型拓扑结构是中小型企业较为常见的网络结构，所有终端设备都连接到一个中心设备（交换机或路由器）。

这种结构易于管理和维护，可以有效隔离故障设备，提高网络稳定性和可靠性。

2.混合拓扑结构：对于一些有特殊需求的中小型企业，可以采用混合拓扑结构，即在星型结构的基础上增加一些环型或者总线型结构，以满足不同部门或场所之间的特殊连接需求。

二、网络设备选择：1.路由器：路由器是局域网中连接不同网络的核心设备，可以实现不同网络之间的数据传输和路由选择。

对于中小型企业来说，选择一款性能稳定、安全可靠的企业级路由器非常重要。

2.交换机：交换机是局域网中连接不同终端设备的关键设备，可以提供高速、稳定的数据传输。

对于中小型企业来说，选择支持802.1Q虚拟局域网（VLAN）和负载均衡功能的交换机，可以提高网络性能和安全性。

3.防火墙：防火墙是保障企业网络安全的关键设备，可以监控和过滤网络流量，防止恶意攻击和信息泄露。

对于中小型企业来说，建议选择一款企业级防火墙，并且定期更新和优化防火墙规则。

4.无线路由器：对于需要无线网络覆盖的中小型企业，可以选择一款性能稳定、安全可靠的企业级无线路由器。

同时，可以配置访客网络和员工网络，提高网络使用的灵活性和安全性。

三、网络安全设计：1.基于用户的访问控制：在中小型企业局域网中，可以根据员工的角色和权限设置用户访问控制策略，限制员工访问敏感信息和资源，提高网络安全性。

2.数据加密和认证：为了保护企业数据的机密性和完整性，可以采用数据加密和认证技术，确保数据在传输和存储过程中不被窃取或篡改。

3.定期安全审计：定期对局域网系统进行安全审计，检查网络设备和软件的漏洞，及时修补安全隐患，避免安全事故发生。

中小企业办公局域网组建方案中小企业办公局域网（Local Area Network, LAN）的组建方案是为了提供可靠的网络连接和高效的数据传输，以满足企业内部员工的办公需求。

下面是一个针对中小企业办公局域网组建的方案，包括网络拓扑、硬件设备选择、网络安全和管理等方面。

一、网络拓扑在中小企业环境下，常见的局域网拓扑有总线型、星型和混合型。

考虑到可靠性、灵活性和性能等因素，建议选择星型拓扑。

在星型拓扑中，所有终端设备（如电脑、打印机等）都连接到一个交换机上，交换机负责转发和控制数据流量。

二、硬件设备选择1.交换机：选择具有足够端口数量和出色性能的交换机。

根据企业规模和预算，选择能够满足需求的网络交换机。

2.路由器：选择支持高速数据传输和安全功能的路由器作为局域网与外部网络（如互联网）的连接点。

路由器应支持多个LAN口，并具备防火墙功能。

3.服务器：根据企业需求选择适当规格的服务器，用于共享数据和应用，提供中央存储和数据备份等功能。

三、网络安全1. 防火墙：在局域网与Internet之间设置防火墙，用于监控和限制网络流量，保护内部资源免受未授权访问和攻击。

2. VPN：为远程办公人员和分支机构提供虚拟专用网络（Virtual Private Network, VPN）连接，以确保数据在公共网络中的安全传输。

3.用户权限管理：通过给不同的用户分配不同的权限，控制对不同网络资源的访问和操作权限，以保护敏感数据和信息的安全。

四、网络管理1.IP地址管理：进行IP地址分配和管理，确保每个设备都有唯一的IP地址，并避免冲突。

2.网络监控：使用网络监控工具来监测和管理局域网的性能、流量和设备状态，提供即时故障诊断和网络优化。

3.拓扑图和文档记录：绘制网络拓扑图和更新文档记录，包括硬件设备、IP地址、带宽信息等，以便于网络维护和故障排除。

五、扩展和升级随着企业规模的扩大，需要适时考虑局域网的扩展和升级。

可以使用VLAN（Virtual Local Area Network）来划分子网，以便于管理和提高性能。

小型企业局域网组建详解小型企业局域网组建详解1、介绍在现代企业中，局域网（LAN）的建立对于提高办公效率和数据传输速度起着至关重要的作用。

尤其是对于小型企业来说，建立一个稳定、高效的局域网系统是非常重要的。

本文将详细介绍小型企业如何组建局域网，包括硬件设备、网络拓扑结构、安全设置等方面。

2、硬件设备选择2.1 路由器选择在建立局域网中，选择合适的路由器是首要任务。

需要考虑的因素包括网络速度、带宽要求、安全性、扩展性等。

2.2 交换机选择交换机是局域网中连接多个设备的关键设备。

根据企业需求选择合适的交换机，包括端口数、速度要求、管理功能等。

2.3 网络布线具体根据企业需求和办公环境，选择合适的网络布线方式，如网线、光纤等。

3、网络拓扑结构3.1 星型局域网星型局域网是最常见和简单的局域网拓扑结构，适用于小型企业或办公室。

其中包括中央设备（路由器/交换机）和多个终端设备。

3.2 总线型局域网总线型局域网是一种线性拓扑结构，所有设备都连接到共享介质上。

适用于设备数量较少的情况。

3.3 环型局域网环型局域网是一种设备连接成环状的拓扑结构，适用于设备数量较少且要求高可用性的情况。

4、IP地质分配与子网划分4.1 内部IP地质在局域网中，为每个设备分配独立的内部IP地质，确保设备之间可以互相通信。

可以选择静态IP地质或使用DHCP进行自动分配。

4.2 子网划分根据企业规模和网络需求，将局域网划分为多个子网，可以提高网络性能和安全性。

5、网络安全设置5.1 防火墙安装和配置防火墙是保护局域网安全的重要措施。

防火墙可以阻止不明访问、限制特定端口的访问以及检测和阻止潜在的网络攻击。

5.2 虚拟专用网络（VPN）对于有远程办公需求的企业，使用VPN可以通过加密连接远程办公人员和公司局域网，提高数据传输的安全性。

5.3 权限管理在局域网中，设置适当的用户权限可以防止未经授权的访问和数据泄露。

建议按照职位和部门设置不同的权限级别。

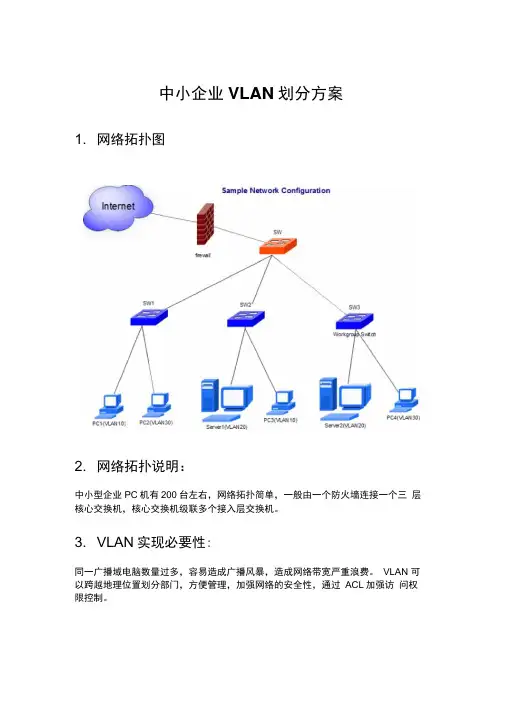

中小企业VLAN划分方案1. 网络拓扑图2. 网络拓扑说明：中小型企业PC机有200台左右，网络拓扑简单，一般由一个防火墙连接一个三层核心交换机，核心交换机级联多个接入层交换机。

3. VLAN实现必要性:同一广播域电脑数量过多，容易造成广播风暴，造成网络带宽严重浪费。

VLAN 可以跨越地理位置划分部门，方便管理，加强网络的安全性，通过ACL加强访问权限控制。

4. 难点：由于企业网中不存在路由器，不能通过单臂路由实现VLAN 间的互访5. 解决方案：通过配置VLAN虚拟接口和静态路由实现VLAN间的互访和与in ternet的连接. VLAN1 的IP 段为192.16840,VLAN10 的IP 段为192.168.1.0,VLAN20 的IP 段为192.168.2.0，为服务器组。

VLAN30 的IP 段为192.168.3.06. 详细配置1. 防火墙配置：firewallinterface FastEthernet0/0ip address 192.168.4.2 255.255.255.0no shutdown // 配置路由器与核心交换接口f0/0 ip route 192.168.0.0 255.255.0.0 192.168.4.1//为访问内部网络设置静态路由2. 核心交换机配置：SWin terface range fastEther net 0/0-24switchport mode trunkswitchport trunk encapsulation dot1qswitchport trunk allowed vlan all //将核心交换的所有端口设置为trunk access-list 101 deny ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255access-list 101 permit ip any anyip routing interface Vlan1ip address 192.168.4.1255.255.255.0 !interface Vlan10ip address 192.168.1.1255.255.255.0ip access-group 101 in//新建访问控制列表101//开启路由功能//新建虚拟vlan1 端口，设置IP//新建虚拟vlan10 端口，设置IP //阻止VLAN10 和VLAN20 的互访in terface Via n20ip address 192.16821 255.255.255.0in terface Vla n30ip address 192.168.3.1 255.255.255.0 ip route 0.0.0.0 0.0.0.0 192.168.4.2//新建虚拟vlan20端口，设置IP 〃新建虚拟vlan30端口，设置IP〃设置默认路由，以便访问in ternet3. 接入层交换机：SW1In terface fastEthernet 0/0in terface range fastEther net 0/0-24switchport mode trunkswitchport trunk en capsulati on dot1qswitchport trunk allowed vlan allIn terface fastEther net 0/1 switchport modeaccess switchport mode access vla n 10//将与核心交换相邻端口设置为trunk//根据端口划分vlan。

中小企业V L解决方案Create self, pursue no self. This is a classic motto, so remember it well.中小企业VLAN解决方案出处：华为公司VLAN的建设实际上就是整个网络的建设,与传统交换局域网相比,VLAN的网络划分不再局限于物理网段的划分,而是要基于逻辑网段对网络进行重构,并且需要配置支持VLAN的交换机.VLAN解决方案涉及到网络规划、技术实现和关键设备主要是交换机选择等方面,下面从这几个方面来介绍如何选择.一、如何规划VLANVLAN是标准局域网的仿真,它允许数据的传送不受物理网络限制.借助第三层交换机的路由功能及强有力的网管软件,可对网络结构进行逻辑更改,避免了昂贵耗时的物理重构,减少网管开销.在此种情形下,对包含特殊数据服务的访问只局限于指定工作组,广播数据包也限制在特定VLAN范围内,不会传播到整个网上增加网络的负担,从而优化了网络带宽,减少了网络拥塞,并在一定程度上保证了安全性目标.例如,在规划企业网络时使用基于IEEE 标准的VLAN,能够为各部门提供更好的网络应用环境.对于企业内部的子网,网络站点相对固定,可采用基于端口的虚拟子网的划分,这种方式配置简单,便于维护.将每个楼座作为一个独立的子网,划入一个VLAN中,通过网络中心的核心交换机来实现VLAN之间的通信.也可以创建所谓的连接关系组,将其分配给不同职能的部门.这类连接关系组甚至可以相互重迭,并可以根据部门和职务的性质来组织,例如,具有高级权限的用户既可以属于自身的私有网络,又可属于其他共享网络.在设计VLAN之前,应确定与VLAN对应的工作组,将网络节点分成多少个工作组,每个工作组将对应一个VLAN.1、根据人员所属部门划分将企业按职能部门划分为相应的IP子网,各部门服务器划分到相应的子网,共享服务器采用基于IP子网的VLAN方式映射到相应的多个子网中.这种划分方法应用最多.例如,将整个企业网络划分为多个VLAN,为市场部、财务部和人事部等每个职能部门各分配一个VLAN.2、根据人员等级划分根据网络使用人员所承担的责任大小来划分VLAN组.这样做的一个好处就是同级别的人可划分在同一个VLAN组,便于给这个组赋予相同的网络使用权利.例如,主任级的人员划分在一个VLAN,经理级的人员划分在另一个VLAN.3、根据人员使用网络的性质划分这样划分的益处就是使工作性质相同的人员共同使用资源,避免了由于相互频繁通信而导致整个网络上造成广播风暴的可能.例如,把经常使用多媒体的人员划分在一个VLAN,而把使用数据库的人员划分在另一个VLAN.4、公共资源单独成网将公共服务资源包括各种公共网络服务、网络打印机等都划分在同一个VLAN子网中,并赋予相应的本地VLAN访问的权限,从而实现全网的互联互通、信息共享.二、如何选择VLAN的划分方式规划好VLAN之后,就要确定选择何种VLAN划分方式.这里的划分是指技术层面上的,表示技术实现类型.根据LAN划分方式,为帮助大家进一步选择,这里给出划分方式的比较表1.在具体应用时,应根据网络的实际状况和所要达到的功能灵活选择.中小型网络一般选用基于端口的VLAN、基于MAC地址的VLAN或基于IP地址的VLAN.除了上表1中所列的划分方式,还有在更高层实现VLAN,基于应用或服务,甚至是两者的组合来划分VLAN也是可能的.例如,根据文件传输协议FTP划分一个VLAN,而根据Telnet应用划分另一个VLAN.三、如何选择交换机产品由于性价比高,结构灵活,因此交换机在网络产品市场上占据了主导地位.交换机可分为两种:广域网交换机和局域网交换机.广域网交换机主要应用于电信领域,提供通信基础平台.局域网交换机则应用于局域网络,用于连接终端设备,如PC机及网络打印机等.交换机也可分为第二层交换机和第三层交换机,甚至还有第四层交换机.组建VLAN,中小型网络应当选择第三层局域网交换机.1、第三层交换机早期的局域网交换机是一种第二层网络设备,它在运行过程中不断收集和建立自己的MAC地址表,并且定时刷新.它的引入使网络各站点之间可独享带宽,消除了无谓的冲突检测和出错重发,提高了传输效率,而且是点对点传送用户数据,其他节点是不可见的.第二层交换也有其弱点,包括不能有效解决广播风暴、异种网络互联和安全性控制等问题.为了改进这些问题,又推出了第三层交换机,它在保留第二层交换机所有功能的前提下,增加了许多新的功能,如对VLAN的支持、对链路汇聚的支持,甚至具有防火墙的功能等.简单来说,第三层交换机在基于协议的VLAN划分时,增加了路由功能.第三层交换机分为接口层、交换层和路由层等3个部分.接口层包含了所有重要的局域网接口,如10/100 Mbit/s以太网、千兆以太网、FDDI 和ATM等;交换层集成了多种局域网接口,并辅之以策略管理,同时还提供链路汇聚、VLAN和标记机制;路由层提供主要的局域网路由协议,包括IP、IPX和AppleTalk等,并通过策略管理,提供传统路由或直通的第三层转发技术.将策略管理和行政管理相结合,网络管理员能够根据企业的特定需求调整网络.可以说,所有的第三层交换机都具有划分VLAN的功能,用户在选择VLAN的交换机时,主要考虑第三层交换机.2、选购交换机的原则在选购第三层局域网交换机时,主要考虑以下因素:·服务级别CoS和服务质量QoS一个交换机是否能实现广泛的CoS/QoS功能,支持对重要任务或实时数据流与较低优先级别的应用数据的辨别,是衡量其稳定性及并发处理大数据量的能力的重要指标.支持标准,可以识别分配给单独数据包的优先标记,然后根据它们各自的优先标记进行排队.高层数据流优先权是一种在广域网路由存在很长时间、很有效率的特性,但在局域网中却很少使用,因为以路由为基础的数据包处理跟不上现今高性能的网络需要.·可伸缩性可伸缩性好并非仅仅指产品端口数量多,因为交换机的一项重要功能是要确定其端口在什么情况下会出现拥塞.用户在选择交换机时,需要从以下两个方面考察可伸缩性:①考察内部可伸缩性在两个堆叠的交换机之间,最大的可伸缩性是多少带宽的增长在交换机没有过载时,有多少个端口的传输速率可以从10Mbit/s提高到100Mbit/s②考察外部可伸缩性这与交换机上联的最高速率有关.例如,有一台24用户端口的可堆叠局域网交换机注意,这里有意识地使用“用户端口”这个术语,是因为在现实情况中,交换机还有一些端口必须分配给服务器以及内部或外部连接,假设这24个端口能提供的数据传输速率全都是10Mbit/s,并且该交换机上联的传输速率为1Gbit/s.如果其中有8个端口的速率提高到100Mbit/s,就会导致上联的饱和.因为8个端口的传输速率达到100Mbit/s时,总的传输速率每秒总流量就是800Mbit/s.而剩下的16个端口,每个端口速率为10Mbit/s,总共才60Mbit/s.这样,24个端口总的传输速率为960Mbit/s,说明这台交换机再也无法处理快速以太网的连接了,否则就会出现拥塞.如果交换机上联的速率为2Gbit/s,则它最多只能处理19个快速以太网端口,否则就会发生拥塞.由以上分析可知,交换机的可伸缩性直接决定了局域网各信息节点传输速率的升级能力.·可管理性交换机的管理功能是指交换机如何控制用户访问交换机.对局域网交换机来说,在运行和管理方面所付出的代价,同样不低于购买成本,因此可管理性已开始成为考察交换机的一个关键因素.一般来讲,交换机本身就具有一定的可管理性能,可堆叠式交换机还具有可将几个所堆叠的交换机作为一台交换机来管理的优点,而不需要对每一台局域网交换机分别进行管理和监视.需要注意的是,在可管理内容中包括了处理具有优先权流量的服务质量QoS、增强策略管理的能力、管理虚拟局域网流量的能力,以及配置和操作的难易程度.其中QoS性能主要表现在保留所需要的带宽,从而支持不同服务级别的需求.可管理性还涉及到交换机对策略的支持,策略是一组规则,它控制交换机工作.网络管理员采用策略分配带宽,并对每个应用流量和控制网络访问指定优先级.其重点是带宽管理策略,且必须满足服务级别协议SLA.分布式策略是成组堆叠交换机的重要内容,应该检查可堆叠交换机是否支持目录管理功能,如轻型目录访问协议LDAP,以提高交换机的可管理性.·端口带宽及类型选择什么类型的局域网交换机,用户应首先根据自己组网的带宽需要来决定,再从交换机端口带宽设计方面来考虑.从端口带宽的配置看,目前市场上主要有以下3类:① n x 10Mbit/s + m x 100Mbit/s低快速端口专用型一般可实现骨干网的传输速率为l00Mbit/s,全双工,分支传输速率为10Mbit/s.从技术角度上看,这类配置的局域网交换机严格限制了网络的升级,用户无法实现高速多媒体网络,因此国内外厂商已基本停止生产这种产品.② n x 10/100Mbit/s端口自适应型此类产品是目前市场上的主流,因为它有自动协商功能,能够检测出其下联设备的带宽是10Mbit/s还是100Mbit/s,是全双工还是半双工.当网卡与局域网交换机相联时,如果网卡支持全双工,这条链路的收发各占100Mbit/s,可实现200Mbit/s的带宽.同样的情况也可能出现在局域网交换机到局域网交换机的连接中,应用环境非常宽松.中小型网络在采用VLAN技术组网或扩容时可考虑此类产品.③ n x 100Mbit/s 十 m x 1000Mbit/s高速端口专用型与第一类交换机配置方式相似,不同的是不仅带宽要多几个数量级,而且端口类型也完全不同.采用这种配置方案的交换机,是当前高速网络和光纤网络接入方案中的重要设备,可彻底解决网络服务器之间的瓶颈问题,但成本要远远高于前两类产品.它适合一些中等规模的网络使用,如校园网.·多层交换模块交换机具有多层交换MLS模块,在充分保证路由和交换性能的基础上,可为千兆以太网端口、快速以太网端口和以太网端口提供了丰富的CoS/QoS能力.这些MLS模块可同时在机架内各交换模块间和所有前面板端口间实现路由功能.多层交换模块的功能和特点如下:支持RIP、RIP2、OSPF路由协议,提供IP、IPX、AppleTalk路由;支持快速以太网和千兆以太网上的线速IP和IPX路由;链路集合每组可多达8个负载均衡,基于端口、协议和IEEE 标准的VLAN,包括GVRP;IEEE 优先权4个优先级队列,广泛的路由过滤,IP和IPX的进口和出口策略,不同的数据包类型的硬件过滤,支持组播数据流控制,包括IGMP路由和IGMP Snooping;VRRP用于快速以太网、千兆以太网和FDDI,RSVP资源保留协议,SNMP简单网络管理协议和基于Web方式的网络管理;QoS每日处理规则,包括SNTP简单网络时间协议,支持RMON-1和RMON-2.3、推荐几种交换机产品根据中小型网络的特点,选择交换机应定位于接入层或中小规模汇聚层的第三层交换机产品.在市场上的主流接入第三层交换机主要有Cisco 的Catalyst 2948G-L3、3Com Switch 4007/4007R、AlliedTelesyn的Rapier24和华为Quidway s3526等,这几款三层交换机产品各具特色,涵盖了第三层交换机大部分应用特性.当然在选择第三层交换机时,用户可根据自己的需要,判断并选择上述产品或其他厂家的产品,此外,国产网络厂商神州数码网络、TCL网络、紫光网联和首信等都已推出了第三层交换机产品.下面简单介绍其中3款产品.Cisco Catalyst 2948G-L3交换机结合业界标准IOS提供完整的解决方案,在版本10以上全面支持IOS访问控制列表ACL,配合核心Catalyst6000,可完成端到端全面宽带城域网的建设Catalyst 6000使用MSFC模块完成其多层交换服务,并已停止使用RSM路由交换模块,IOS版本以上全面支持ACL.3Com Switch 4007和4007R交换机提供各种端口密度和介质类型的选择,具有10/100/1000Mbit/s多种连接选择,能够满足所有的布线要求,可以作为理想的第三层骨干,或者是作为3Com SuperStack交换机的集中器.3Com Switch 4007和4007R交换机能够把数据流控制在本地,提供优先级服务,保证数据的安全,满足用户的各种需求.快速地适应发展和变化的需求.华为Ouidway S3526/3552是全线速三层交换机,可以实现二三四层线速转发、三层互通,同时实现线速的多层策略过滤,用以实现极为复杂的VLAN业务隔离、互通控制以及流分类等.总之,三层交换机从概念的提出到今天的普及应用,虽然只历经了几年的时间,但其扩展的功能也不断结合实际应用得到丰富.随着ASIC硬件芯片技术的发展和实际应用的推广,三层交换的技术与产品也会得到进一步发展.。

中小型企业基础网络配置实例一、功能及组网需求无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机二、需求：1、完成LAN内的相互通信2、LAN内各PC均可访问Internet3、根据需求，要求H3C S3600交换机划分4个VLAN来隔离广播域。

三、各设备IP地址规划：1、AR28-11路由器内网口IP地址：192.168.1.1，外网口IP地址：202.1.1.22、三层交换机与ROUTE相连接的E0/24口IP地址为：192.168.1.23、三层交换机VLAN 10的IP：192.168.10.1.-----此IP地址作为VLAN 10下属PC的网关4、三层交换机VLAN 20的IP：192.168.20.1.-----此IP地址作为VLAN 20下属PC的网关5、三层交换机VLAN 30的IP：192.168.30.1.-----此IP地址作为VLAN 30下层PC的网关四、具体配置：1、路由器配置[Quidway] acl number 2000[Quidway-acl-basic-2000] rule permit source 192.168.0.0 0.0.0.255配置允许进行NAT转换的内网地址段[Quidway-acl-basic-2000] rule deny[Quidway] interface Ethernet0/1[Quidway-Ethernet0/1] ip address 192.168.0.1 255.255.255.0内网网关[Quidway] interface Ethernet0/0[Quidway-Ethernet0/0] ip address 202.1.1.2 255.255.255.0[Quidway-Ethernet0/0] nat outbound 2000在出接口上进行NAT转换[Quidway] ip route-static 0.0.0.0 0.0.0.0 202.1.1.1 配置默认路由----外网[Quidway] Ip route-static0.0.0.0 0.0.0.0 192.168.1.2 配置默认路由----内网2、三层交换机配置1.创建（进入）VLAN10[Switch A]vlan 102.将E0/1加入到VLAN10[Switch A-vlan10]port Ethernet 0/13.创建（进入）VLAN接口10[Switch A]interface Vlan-interface 104.为VLAN接口10配置IP地址[Switch A-Vlan-interface10]ip address 192.168.10.1 255.255.255.05.创建（进入）VLAN20[Switch A]vlan 206.将E0/2加入到VLAN20[Switch A-vlan20]port Ethernet 0/27.创建（进入）VLAN接口20[Switch A]interface Vlan-interface 208.为VLAN接口20配置IP地址[Switch A-Vlan-interface20]ip address 192.168.20.1 255.255.255.0创建（进入）VLAN 30[Switch A]vlan 3010.将E0/3加入到VLAN30[Switch A-vlan20]port Ethernet 0/311.创建（进入）VLAN接口30[Switch A]interface Vlan-interface 3012.为VLAN接口30配置IP地址[Switch A-Vlan-interface30]ip address 192.168.30.1 255.255.255.013.创建（进入）VLAN100[Switch A]vlan 10014.将E0/24加入到VLAN100[Switch A-vlan100port Ethernet 0/2415.创建（进入）VLAN接口100[Switch A]interface Vlan-interface 10016.为VLAN接口100配置IP地址[Switch A-Vlan-interface100]ip address 192.168.1.2 255.255.255.0 『Switch A路由设置』17. 设置交换机的默认路由的下跳到Route A[Switch A]ip route 0.0.0.0 0.0.0.0 192.168.1.1更多基础配置实例我会在没事的时候慢慢的写出来，发给大家。

2.完成网络搭建后，进行网络性能、安全性和稳定性测试。
3.验收合格后，交付企业使用。
九、后期维护与优化
1.定期对网络进行巡检，发现并解决问题。
2.根据企业业务发展需求，调整网络架构和设备配置。
3.优化网络性能，提高网络速度。
本方案旨在为小型企业提供一套合法合规的网络搭建方案，助力企业高效、稳定、安全地开展业务。在实施过程中，需根据企业实际情况进行调整和优化，确保网络环境满足企业发展需求。
六、网络安全策略
1.入侵检测与防御系统：实时监测网络流量，发现并阻止恶意攻击。
2.防病毒软件：部署企业级防病毒软件，定期更新病毒库，预防病毒感染。
3.数据备份与恢复：定期备份关键数据，制定数据恢复策略，降低数据丢失风险。
4.安全审计：对网络设备、系统和用户进行安全审计，确保合规性。
七、网络管理与维护
4. VLAN划分：根据部门和业务需求，合理划分VLAN，提高网络安全性。
五、网络设备配置与实施
1.交换机配置：配置VLAN，启用端口安全，限制非法接入。
2.路由器配置：配置路由协议，实现内外网访问控制，保障网络畅通。
3.防火墙配置：设置安全策略，控制访问权限，防止外部攻击。
4.无线网络配置：部署无线接入点，实现办公区域无线网络覆盖。
二、项目目标
1.满足企业员工日常办公、信息交流、资源共享等需求。
2.提高企业网络速度，降低网络延迟。
3.确保企业数据安全，防止外部攻击和信息泄露。
4.易于管理和维护，降低企业运营成本。
三、网络架构设计
1.网络拓扑结构：采用星型拓扑结构，便于管理和维护。
2.网络设备选型：根据企业规模和需求，选择合适的网络设备，包括交换机、路由器、防火墙等。

小企业组网方案引言在如今的数字化时代，网络已经成为了小企业不可或缺的一部分。

一个稳定、高效、安全的网络架构可以帮助小企业提高生产力和竞争力。

本文将介绍一个适用于小企业的组网方案，为企业搭建一个可靠且强大的网络基础设施。

网络拓扑推荐采用星型拓扑结构，将所有设备都连接到一个中央设备（例如交换机）上。

这种拓扑结构具有易于管理、故障隔离和扩展性好的特点。

每个部门或办公区域应该有自己独立的物理网络。

网络设备1.路由器：选择一款可靠、稳定的企业级路由器作为网络的核心设备。

路由器负责将内部局域网（LAN）连接到外部互联网，并提供安全、可靠的连接。

2.交换机：选择一款支持 VLAN、QoS 和可靠传输的企业级交换机。

交换机用于连接各个网络设备，并提供高速和稳定的数据传输。

3.防火墙：为网络增加一层安全防护，选择一款具备防火墙功能的设备。

防火墙可以监控网络流量，并对不安全的流量进行过滤和阻止。

4.无线访问点：对于需要无线连接的设备，设置一些无线访问点（AP）来提供稳定的无线网络覆盖。

AP应该部署在适当的位置，以保证整个办公区域都有良好的无线信号覆盖。

IP 地址规划1.内部网络：为内部局域网分配一个私有 IP 地址段，例如192.168.0.0/24。

将该网络划分为多个子网，每个子网可以分配给不同的部门或办公区域使用。

2.外部网络：申请一个公有 IP 地址段，用于连接到互联网。

这个 IP 地址段应该由网络服务提供商提供，并通过路由器分配给企业的外部接口。

网络安全1.访问控制列表（ACL）：配置路由器和防火墙的ACL，限制不必要的流量进入企业网络。

只允许授权的 IP 地址或特定端口的流量通过。

2.虚拟专用网络（VPN）：如果员工需要在外部访问企业内部资源，配置一个VPN 服务器。

VPN 可以通过加密和隧道技术，为外部用户提供安全的远程访问。

3.网络监控：使用网络监控工具来监视网络流量和设备状态。

这些工具可以帮助发现网络故障和安全威胁，并及时采取相应的措施。

小型企业局域网组建详解小型企业局域网组建详解1. 简介1.1 概述在现代企业中，局域网（Local Area Network）被广泛应用于内部办公网络的搭建和数据通信。

但是对于小型企业来说，组建一个稳定、高效的局域网可能面临一些挑战。

本文将详细说明小型企业局域网的组建过程，并提供一些实用的建议和指导。

1.2 目标通过组建小型企业局域网，实现以下目标： - 提升内部员工间的沟通效率- 实现共享资源和文件- 提供可靠的网络连接和数据安全- 支持企业内部业务流程的安全、高效运行1.3 适用范围本文适用于小型企业，包括但不限于创业公司、小型办公室和家庭办公组织等。

2. 设备准备2.1 路由器适用于小型企业的路由器需要满足以下要求： - 支持无线连接（Wi-Fi）和有线连接（Ethernet）- 具备足够的网络接口和带宽- 提供安全机制（如防火墙）以保护网络安全- 支持配置和管理功能2.2 交换机交换机是用于连接局域网中各个设备的关键设备，选择合适的交换机应考虑以下因素：- 端口数量和速率- POE（Power over Ethernet）功能（可为IP电话、摄像头等设备供电）- 管理能力（可远程管理交换机）- 安全功能（支持VLAN等）- 价格和性能2.3 服务器如果小型企业有一些共享资源或需要运行特定的应用程序，可以考虑使用服务器。

服务器的选择因企业需求而异，可以选择传统服务器或虚拟化服务器，具体因应用场景而定。

2.4 安全设备小型企业局域网必须考虑网络安全，可以采取以下措施保障网络安全：- 防火墙：防范外部攻击和控制内部网络流量- VPN（Virtual Private Network）：远程访问和加密通信- IDS（Intrusion Detection System）和IPS （Intrusion Prevention System）：检测和阻止网络入侵 - 安全策略和访问控制：限制对网络资源的访问权限2.5 其他设备根据需要，小型企业还可以考虑部署其他设备，如打印机、IP电话、摄像头等。

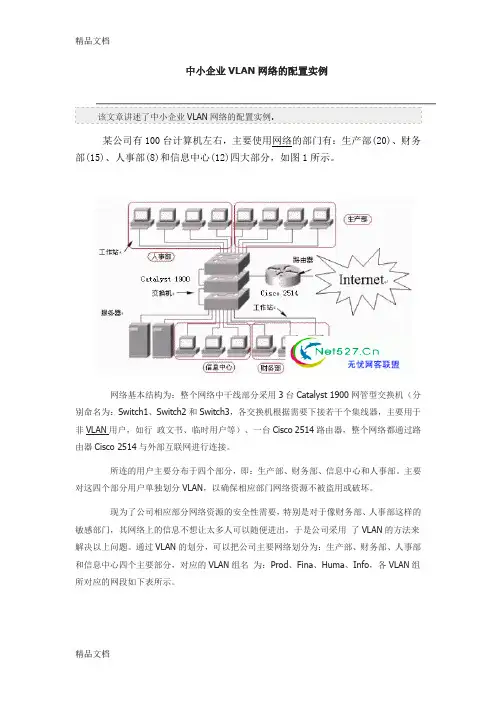

中小企业VLAN网络的配置实例该文章讲述了中小企业VLAN网络的配置实例.某公司有100台计算机左右，主要使用网络的部门有：生产部(20)、财务部(15)、人事部(8)和信息中心(12)四大部分，如图1所示。

网络基本结构为：整个网络中干线部分采用3台Catalyst 1900网管型交换机（分别命名为：Switch1、Switch2和Switch3，各交换机根据需要下接若干个集线器，主要用于非VLAN用户，如行政文书、临时用户等）、一台Cisco 2514路由器，整个网络都通过路由器Cisco 2514与外部互联网进行连接。

所连的用户主要分布于四个部分，即：生产部、财务部、信息中心和人事部。

主要对这四个部分用户单独划分VLAN，以确保相应部门网络资源不被盗用或破坏。

现为了公司相应部分网络资源的安全性需要，特别是对于像财务部、人事部这样的敏感部门，其网络上的信息不想让太多人可以随便进出，于是公司采用了VLAN的方法来解决以上问题。

通过VLAN的划分，可以把公司主要网络划分为：生产部、财务部、人事部和信息中心四个主要部分，对应的VLAN组名为：Prod、Fina、Huma、Info，各VLAN组所对应的网段如下表所示。

【注】之所以把交换机的VLAN号从"2"号开始，那是因为交换机有一个默认的VLAN，那就是"1"号VLAN，它包括所有连在该交换机上的用户。

VLAN的配置过程其实非常简单，只需两步：（1）为各VLAN组命名；（2）把相应的VLAN对应到相应的交换机端口。

下面是具体的配置过程：第1步：设置好超级终端，连接上1900交换机，通过超级终端配置交换机的VLAN，连接成功后出现如下所示的主配置界面（交换机在此之前已完成了基本信息的配置）：1 user(s) now active on Management Console.User Interface Menu[M] Menus [K] Command Line[I] IP Configuration Enter Selection:【注】超级终端是利用Windows系统自带的"超级终端"（Hypertrm）程序进行的，具体参见有关资料。

小型企业局域网组建一、需求分析在组建局域网之前，首先需要对企业的网络需求进行全面的分析。

这包括确定企业的员工数量、办公区域布局、所需的网络应用（如文件共享、打印服务、邮件系统等）以及对网络安全性和扩展性的要求。

例如，如果企业有多个部门且经常需要跨部门协作，那么稳定的文件共享功能就至关重要；如果有大量的文件打印需求，就需要配置高性能的打印服务器。

同时，还要考虑未来企业的发展可能带来的人员增加和业务扩展，确保局域网具备足够的可扩展性。

二、网络规划1、拓扑结构选择常见的局域网拓扑结构有星型、总线型和环型。

对于小型企业，星型拓扑结构是最为常用和推荐的。

它以一台核心交换机为中心，通过网线将各个终端设备（如电脑、打印机等）连接到交换机上，具有易于管理、故障诊断和扩展的优点。

2、 IP 地址规划合理规划 IP 地址可以提高网络管理的效率。

可以选择使用私有 IP地址段，如 192168xx 或 10xxx 。

根据企业的规模和部门划分，为每个设备分配固定的 IP 地址或者采用动态主机配置协议（DHCP）自动分配 IP 地址。

3、子网划分如果企业规模较大或者有不同的业务区域，可以考虑进行子网划分。

子网划分可以将网络分割成多个逻辑网段，提高网络性能和安全性。

三、设备选型1、交换机交换机是局域网的核心设备之一，负责数据的转发和交换。

根据企业的终端设备数量和网络流量需求，选择合适端口数量和性能的交换机。

对于小型企业，一般选择非网管型的千兆交换机即可满足需求，如果对网络管理和安全性有较高要求，可以选择网管型交换机。

2、路由器路由器用于连接企业局域网与外部网络（如互联网）。

除了基本的路由功能外，还需要考虑其防火墙功能、VPN 支持以及无线功能（如果需要无线接入）。

3、服务器如果企业需要内部的文件服务器、邮件服务器或数据库服务器等，可以根据业务需求选择合适的服务器配置。

4、网线和无线设备选择质量可靠的网线（如超五类或六类网线）确保数据传输的稳定性。

项目五任务1 小型企业局域网组建一．实训目的：1.认识交换机、路由器结构2.掌握交换机、路由器基本配置3.理解Vlan技术的作用。

4.理解单臂路由的概念与作用。

5.掌握vlan与单臂路由的配置。

二．实训内容交换机、路由器基本配置，vlan间单臂路由。

三．实训设备计算机，交换机，路由器四．预备知识交换机工作原理，Vlan，路由器工作原理，单臂路由五．实训操作步骤（一）交换机基本配置1．认识交换机的外观，识别各个端口的名称和作用2.按照拓朴图，连接好电脑与交换机。

3.设置好二台电脑的IP地址。

4.在其中的任一台电脑上，打开“超级终端”。

通过“开始—程序—附件---通讯---超级终端”，打开“超级终端”，建立一个连接登录到交换机。

com口的配置如下图：通过“超级终端”登录到交换机后，进行如下配置5．在交换机中配置相关内容，使二边的计算机能够互通。

下面给出锐捷系列中的配置：Switch#conf tSwitch(config)#vlan 100Switch(config-vlan)#exitSwitch(config)#vlan 200Switch(config-vlan)#exitSwitch(config)#int fa0/2Switch(config-if)#switchport access vlan 100Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int fa0/3Switch(config-if)#switchport access vlan 100Switch(config-if)#no shutSwitch(config-if)#exit（二）路由器基本配置1．认识路由器的外观，识别各个端口的名称和作用2. 按照网络拓朴图搭建网络环境：用网线把计算机的网卡与路由器的以太网口相连。

用配置线（也叫反转线）把计算机的com口和路由器console口连起来。

中小型企业局域网组建方案1. 引言中小型企业通常需要一个能够满足其日常业务需求的局域网（LAN）系统。

建立一个稳定、高效且安全的局域网对企业的正常运营至关重要。

本文将介绍中小型企业局域网组建方案，包括网络拓扑结构、硬件设备选择、网络安全和管理等方面的内容，帮助企业快速搭建合适的局域网系统。

2. 网络拓扑结构2.1 单层星型拓扑对于中小型企业来说，单层星型拓扑是一个简单且易于管理的局域网结构。

该结构中，所有终端设备都连接到一个核心交换机（Switch），这个核心交换机负责数据的转发和管理。

2.2 多层星型拓扑在某些情况下，中小型企业的网络规模可能会较大，对网络管理的功能要求也会提高。

此时，可以选择多层星型拓扑结构。

该结构中，将核心交换机进一步划分为几个不同的层级，以提供更好的网络性能和可扩展性。

3. 硬件设备选择3.1 交换机交换机是局域网中最重要的设备之一，它负责连接和管理终端设备之间的数据传输。

对于中小型企业而言，选择一款稳定可靠且功能齐全的交换机至关重要。

•建议选择具有足够端口数量和传输速度的交换机，以满足企业的网络需求。

•可选择支持VLAN（虚拟局域网）功能的交换机，以提供更好的网络安全和管理。

•如果企业需要对网络进行更细粒度的控制，可以选择支持QoS（服务质量）功能的交换机，以优化网络性能。

3.2 路由器路由器是连接不同局域网之间或局域网与互联网之间的设备，负责数据包的路由转发。

在中小型企业局域网组建中，选择适合的路由器非常重要。

•建议选择具有防火墙功能和安全路由功能的路由器，以加强网络安全防护。

•可选择支持VPN（虚拟专用网）功能的路由器，以提供远程访问和安全连接。

4. 网络安全网络安全对于中小型企业而言至关重要。

以下是一些常见的网络安全措施建议：•使用强密码和定期更换密码，避免使用弱密码和相同的密码。

•定期更新和升级网络设备的固件和软件，以修复安全漏洞。

•安装和配置防火墙，限制不必要的入站和出站流量。

中小型的企业的局域网组建方案设计一、方案概述随着中小企业规模的扩大，局域网的建设成为企业信息化的重要环节。

中小型企业的局域网组建方案设计应该注重实用性、可扩展性和安全性，以满足企业日常运营和业务发展的需求。

二、局域网结构设计1.网络基础设施：搭建稳定可靠的网络基础设施，包括路由器、交换机、防火墙等网络设备，选择品牌和型号时注意性能和稳定性。

2.网络拓扑结构：中小型企业通常采用星型拓扑结构，即将所有终端设备连接到一台核心交换机上，再由核心交换机连接到路由器和防火墙。

3.IP地址规划：合理划分IP地址，根据企业规模和设备数量确定IP地址段，区分内部网络和外部网络。

4.子网划分：根据不同部门和功能需求，划分不同的子网，有效管理网络流量和安全策略。

5.网络设备布局：根据实际情况，在不同区域内合理布置网络设备，确保网络信号覆盖全面稳定。

三、网络接入设计1.宽带接入：选择适合企业需求的宽带接入方式，如光纤、ADSL、以太网等，保证网络速度和稳定性。

2.外网接入：设置企业外网访问权限，配置合适的防火墙保护企业网络的安全，提供VPN远程访问服务。

3.内网接入：为内部员工和设备提供安全、高效的网络接入，包括有线和无线接入。

四、安全策略设计1.防火墙策略：针对外部访问和内部访问，设置合理的防火墙策略，包括访问控制列表（ACL）、端口过滤、虚拟专用网络（VPN）等。

2.安全认证：为内部员工和设备设置合适的安全认证方式，如账号密码、双因素认证等，限制未授权人员的访问权限。

3.VPN设备：提供VPN接入服务，确保远程访问的加密性和安全性。

4.安全策略管理：定期更新防火墙策略和安全认证信息，提醒员工注意安全风险，并定期进行安全演练和测试。

五、网络管理和监控1.网络监控工具：选择适合中小型企业局域网的网络监控工具，实时监控网络设备的运行状态，及时发现和解决网络故障。

2.网络设备管理：建立网络设备管理系统，对设备进行统一管理和维护，及时更新软件和固件，防止漏洞和安全风险。

小型企业内部局域网组网方案目录一、内容简述 (2)1.1 背景介绍 (2)1.2 目的与意义 (3)1.3 预期效果 (3)二、需求分析 (4)2.1 网络覆盖范围 (5)2.2 用户数量与需求 (6)2.3 应用需求 (7)2.4 数据安全与备份需求 (8)三、网络设计原则与目标 (10)3.1 可靠性与稳定性 (10)3.2 性能与扩展性 (11)3.3 安全性与保密性 (13)3.4 易用性与可管理性 (14)四、局域网架构设计 (15)4.1 网络拓扑结构选择 (17)4.2 设备选型与配置 (18)4.2.1 交换机 (20)4.2.2 路由器 (21)4.2.3 服务器 (23)4.2.4 无线设备 (24)4.3 IP地址规划与管理 (26)4.4 网络安全策略 (28)五、网络实施计划 (29)5.1 工程准备阶段 (29)5.2 网络设计与配置阶段 (30)5.3 网络测试与优化阶段 (32)5.4 网络部署与上线阶段 (33)六、网络管理与维护 (35)6.1 网络监控与故障处理 (36)6.2 网络升级与维护 (37)6.3 用户培训与技术支持 (39)七、总结与展望 (40)7.1 项目总结 (41)7.2 后续工作展望 (42)一、内容简述本文档旨在提供一个关于小型企业内部局域网组网方案的详细规划，以确保高效、稳定且安全的网络环境，支持企业的日常运营及未来发展需求。

该方案将考虑小型企业的特点，如员工数量较少、办公区域相对集中、预算有限等实际情况。

方案将涵盖网络架构设计、硬件设备选型、网络配置原则、数据传输安全措施等方面，为企业在内部局域网组网过程中提供具体步骤和操作指南。

该方案旨在帮助企业合理利用资源，构建满足业务需求、易于管理和维护的内部局域网，以提升工作效率和数据安全性。

1.1 背景介绍随着云计算和大数据技术的快速发展，企业对于数据安全和高效信息管理的需求日益增长。

一个硬盘不进行分区管理，那么这个硬盘内的数据将变得凌乱不堪;同样，一个网络如果不进行分区管理，数据在网络中的流通也将变得十分混乱，从而影响整个网络的性能。

在网络规模不断扩大的今天，由几台计算机组成的网络不进行分区管理，影响还不是太大;如果是一个企业的网络不进行分区管理，后果可想而知。

对于硬盘分区，我们可以采用一些软件来实现;对于网络分区，就需要VLAN来实现。

认识VLANVLAN的中文意思就是虚拟局域网，它是一种将局域网内的设备逻辑分割成一个一个网段的技术。

通过VLAN划分的局域网具有数据传输速度快，安全性高等特点。

下面我们就来了解用VLAN划分局域网的优势，说到VLAN划分局域网具有的优势那么就要先看看不采用VLAN来划分的局域网特点。

上图是一个没有采用VLAN划分的网络结构，我们的目的就是计算机A发出数据请求，需要计算机B接收到。

而没有采用VLAN划分的网络就显出了劣势，当计算机A发出ARP请求之后，这个请求将发到交换机B上，交换机B又将这个请求发送到交换机A上，最后又通过交换机A散发到各台计算机上。

而我们的目的就是为了将计算机A上的数据发送到计算机B上去，可想而知，当所有的计算机都在接收这个请求时，将严重影响网络速度。

采用VLAN划分网络的局域网就是另外一种情况。

当ARP请求发出之后，这个数据信息通过交换机B发送到交换机A上，如果交换机A是三层交换机就直接通过三层交换机里面的路由功能查找到目标地址计算机B，然后将信号返回到交换机A中，交换机又将信号返回到交换机B，然后再通过交换机B发送到计算机B，而不会将信号散发到整个网络中去，从而有效利用了带宽资源。

如果交换机A不是三层交换机，那就需要连接到路由器上，通过路由器实现它们之间的通信。

VLAN的划分方式主要有两种，一种是静态VLAN，也就是基于端口的VLAN，这种VLAN方式由于需要对交换机中每个端口进行设定，显得相当麻烦。

另外一种就是动态VLAN，动态VLAN中又分为基于MAC地址的VLAN、基于子网的VLAN 和基于用户的VLAN，这三种动态VLAN就具有灵活性强的特点。

ip address 192.168.20.1 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 192.168.251.1
!默认路由指到防火墙
ip .0 Null0
!内部汇总路由指到空接口
防火墙配置（路由方面）：
ip route 0.0.0.0 0.0.0.0 192.168.252.1
ip route 192.168.0.0 255.255.128.0 192.168.251.2
路由器配置：
ip route 0.0.0.0 0.0.0.0 202.100.0.1
ip route 192.168.0.0 255.255.128.0 192.168.252.2
三层交换配置：
ip routing
!
interface FastEthernet0/24
no switchport
ip address 192.168.251.2 255.255.255.0
interface Vlan10
ip address 192.168.10.1 255.255.255.0
!
interface Vlan20
三层交换机用来做vlan间路由二层交换机纯用来连接路由器防火墙全部跑静态路由防火墙上可再连dmz
小型企业网组网方案
三层交换机 1台
二层交换机 若干
路由器 1台
防火墙 1台
三层交换机用来做VLAN间路由，二层交换机纯用来连接，路由器防火墙全部跑静态路由，防火墙上可再连DMZ，
至于NAT在那做，没什么太大关系，防火墙、路由都可以。
