基础工程课程设计某铁路桥梁桥墩基础设计

铁路桥墩桩基础设计工程概况：该桥表层为０．５～２．５ｍ的粘性土硬壳层，其下为３～１３ｍ的淤泥、淤泥质粘土层，下面为粘土、亚粘土层，再下为花岗石片麻岩。

其中软土淤泥层呈流塑状态，含水量大，压缩性大，透水性差，力学强度低等特点。

软土地基上墩台型式的正确选用非常重要。

本文仅针对该桥软基的轻型墩台进行简述：１桥梁下部结构型式选用１．１埋置式桩柱式桥台台身埋入锥形护坡中，有单桩柱式与群桩框架式两种。

采用该型式桥台，为保证路基稳定性，不能过多地压缩桥长，不少工程对此有深刻的教训。

１．２柱式桥墩该型式桥墩适应性广、施工方便，为软基中最好的选择型式。

分为①盖梁单排桩柱式桥墩，一般用于简支梁桥；②无盖梁独柱式桥墩或排柱式桥墩，用于连续现浇箱梁。

１．3选用墩台应注意以下两点１．3 １为减少软基位移对结构的影响，尽可能减少超静定个数，适当加大桩距，减少桩根数。

以上处理方法既可满足设计规范要求还可降低工程造价。

１．3．２当桩底接近基岩表面时，承载力接近设计要求，就没有必要再伸入基岩以求更加保险；若承载力不够时，可把桩径加大再算，尽可能用摩擦桩代替嵌岩柱桩。

，当用１．２ｍ桩径时，桩需嵌入基岩１．５ｍ，改用１．５ｍ桩径时，位于基岩表面即可满足承载要求，降低了施工难度。

２下部结构内力计算为减少软土地基位移对超静定结构的影响，上部工程多采用标准梁的先简支后连续构造，这样整个工程的计算工作主要集中于下部结构，故下部结构内力计算方法的选用是否正确，考虑因素是否全面，直接关系到工程的安危，为此作以下几点分析：２．１盖梁内力计算《墩台设计手册》中算例对墩台内力按下列方式计算：当荷载对称布置时，按杠杆法计算，当荷载偏心布置，按偏心压力法计算，两种布载状况的内力取大值控制设计。

这种算法没有真正体会规范用意，仅为两种布载状况下的内力计算，不是各截面最不利状态的内应该先画出各截面内力影响线，再对应影响线用杠杆法及偏心法进行最不利横向布载，求出各截面内力最大、最小值，然后根据内力包络图进行结构配筋。

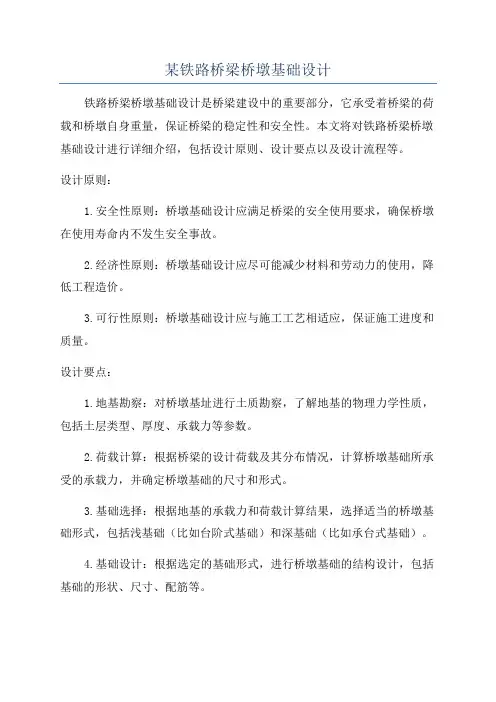

某铁路桥梁桥墩基础设计铁路桥梁桥墩基础设计是桥梁建设中的重要部分，它承受着桥梁的荷载和桥墩自身重量，保证桥梁的稳定性和安全性。

本文将对铁路桥梁桥墩基础设计进行详细介绍，包括设计原则、设计要点以及设计流程等。

设计原则：1.安全性原则：桥墩基础设计应满足桥梁的安全使用要求，确保桥墩在使用寿命内不发生安全事故。

2.经济性原则：桥墩基础设计应尽可能减少材料和劳动力的使用，降低工程造价。

3.可行性原则：桥墩基础设计应与施工工艺相适应，保证施工进度和质量。

设计要点：1.地基勘察：对桥墩基址进行土质勘察，了解地基的物理力学性质，包括土层类型、厚度、承载力等参数。

2.荷载计算：根据桥梁的设计荷载及其分布情况，计算桥墩基础所承受的承载力，并确定桥墩基础的尺寸和形式。

3.基础选择：根据地基的承载力和荷载计算结果，选择适当的桥墩基础形式，包括浅基础（比如台阶式基础）和深基础（比如承台式基础）。

4.基础设计：根据选定的基础形式，进行桥墩基础的结构设计，包括基础的形状、尺寸、配筋等。

5.基础施工：根据基础设计方案，进行基础的施工，包括地基处理、基础的浇筑与养护等。

设计流程：1.地基勘察：对桥墩基址进行土质勘察，包括土壤采样、土层测试等，获取地基的物理力学参数。

2.荷载计算：根据铁路桥梁设计规范，计算桥梁的设计荷载及其分布情况，包括静荷载、动荷载、地震荷载等。

3.桥墩基础选择：根据荷载计算结果和地基的承载力，选择适当的桥墩基础形式，考虑基础的稳定性和经济性。

4.桥墩基础设计：根据选定的基础形式，进行桥墩基础的结构设计，包括基础的形状、尺寸、配筋等。

5.基础施工：根据基础设计方案，进行基础的施工，包括地基处理、基础的浇筑与养护等。

6.检验与验收：对桥墩基础进行检验与验收，包括对基础尺寸和质量的检验，确保基础的安全和可靠。

总结：铁路桥梁桥墩基础设计是桥梁建设中不可或缺的一部分，它直接影响桥梁的稳定性和安全性。

设计过程中需要进行地基勘察、荷载计算、基础选择、基础设计和基础施工等环节，并按照设计原则和要点进行设计。

桥墩与基础课程设计一、教学目标本节课的学习目标包括以下三个方面：1.知识目标：学生需要掌握桥墩与基础的基本概念、类型和设计原理，了解桥墩与基础在桥梁工程中的重要性。

2.技能目标：学生能够运用所学的桥墩与基础知识，分析并解决实际工程中的问题，提高工程设计能力和创新能力。

3.情感态度价值观目标：培养学生对桥梁工程的兴趣和热情，增强学生对工程责任感和使命感，培养学生的团队合作意识和沟通协调能力。

二、教学内容本节课的教学内容主要包括以下几个部分：1.桥墩与基础的基本概念：介绍桥墩与基础的定义、功能和分类，使学生了解桥墩与基础在桥梁工程中的地位。

2.桥墩与基础的类型：讲解不同类型的桥墩与基础的特点和适用范围，帮助学生掌握各种桥墩与基础的设计要求和施工方法。

3.桥墩与基础的设计原理：阐述桥墩与基础的设计原理，引导学生学会根据实际情况选择合适的桥墩与基础类型，并能够进行基本的设计计算。

4.桥墩与基础的工程应用：通过实际工程案例分析，使学生了解桥墩与基础在桥梁工程中的应用，培养学生解决实际工程问题的能力。

三、教学方法为了提高教学效果，本节课将采用以下几种教学方法：1.讲授法：教师讲解桥墩与基础的基本概念、类型和设计原理，引导学生掌握相关知识。

2.案例分析法：通过分析实际工程案例，使学生了解桥墩与基础在桥梁工程中的应用，培养学生解决实际工程问题的能力。

3.实验法：学生进行桥墩与基础的实验，使学生直观地了解桥墩与基础的构造和性能，提高学生的实践操作能力。

4.小组讨论法：引导学生分组讨论桥墩与基础的设计问题和工程应用，培养学生的团队合作意识和沟通协调能力。

四、教学资源为了支持本节课的教学，将准备以下教学资源：1.教材：选用权威、实用的桥梁工程教材，为学生提供系统、全面的学习资料。

2.参考书：推荐学生阅读相关的桥梁工程书籍，丰富学生的知识储备。

3.多媒体资料：制作课件、图片、视频等多媒体资料，直观地展示桥墩与基础的构造和工程应用。

《桥梁墩台与基础工程》课程设计任务书一、课程设计目的该课程设计就是为了更好的掌握桥梁墩台与基础的一般设计方法,使其具备初步的独立设计能力;掌握如何综合考虑上部结构、水文、地质条件来进行一般墩台基础设计能力;提高综合运用所学的理论知识独立分析与解决问题的能力;培养学生在综合性与实践性方面能力,以期能独立地、系统地完成一个工程设计的全过程。

二、课程设计题目某简支梁桩柱式墩、台设计三、课程设计内容与要求(一)课程设计内容1、设计荷载标准公路Ⅰ级,人群荷载—3、5KN/m2。

公路Ⅱ级,人群荷载—3、0KN/m2。

2、桥面净空5梁式:净7+2×1、0m。

6梁式:净9+2×1、0m。

3、上部构造注:冲击系数为1+μ=1、34、水文地质资料(a) (1)土层天然容重(kN /m3)桩侧摩阻力(kPa)液性指数孔隙比中砂20、5 60粘性土19、5 65 0、4 0、8中砂厚度(m)(1) (2) (3) (4) (5) (6) 3、0 4、0 4、5 5、0 5、5 6、0(2)水文资料墩帽盖梁顶标高:246m,常水位:242、5m,河床标高:240、5m,一般冲刷线:238、5m,局部冲刷线:235、2m。

水文地质资料(b)(1)地质资料标高20、00以上桩侧土为软塑亚粘土,各物理性质指标为:容重γ =18、5kN/m3,土粒比重Gs=2、70,天然含水量w=21%,液限w L=22、7%,塑限w p=16、3%;标高20、00以下桩侧及桩底均为硬塑性亚粘土,其物理性质指标为:容重γ =19、5kN/m3,土粒比重Gs=2、70,天然含水量w=17、8%,液限w L=22、7%,塑限w p=16、3%。

(2)水文资料墩帽盖梁顶标高:127m,常水位:125m,河床标高:122、00m,一般冲刷线:120、00m,局部冲刷线:118、00m。

5、主要材料(1)盖梁与墩身均采用C30混凝土;(2)承台与桩基采用C25混凝土;(3)主筋采用335HRB级钢筋;箍筋采用235R级钢筋。

课程名称：基础工程设计题目：2#桥墩桩基础设计院系：专业：年级：姓名：指导教师：西南交通大学峨眉校区2017年6月5日目录一、基础工程课程设计任务书 (2)1.1设计题目 (2)1.2设计目的 (2)1.3基本资料 (2)1.3.1设计的任务及建筑物的性质和用途 (2)1.3.2基本资料 (3)1.4设计依据 (4)1.5设计要求 (5)1.6其它 (5)二、承台上部荷载计算 (8)三、高承台桩基地基和基础的设计与计算 (9)3.1桩基设计 (9)3.1.1确定承台尺寸 (9)2.1.2桩的设计 (9)3.2桩的内力及位移计算 (11)3.2.1桩的内力和变位计算 (11)3.2.4群桩承载力的检算 (14)3.3桩顶水平位移检算 (15)3.3.1桩在局部冲刷线处的水平位移和转角 (15)3.3.2在桩顶处的水平位移和转角 (15)3.4桩与承台的联接强度检算 (16)3.5河床底面以下墩身及承台和桩的工程量计算 (17)附录一：桩身的弯矩、剪力及土的横向抗力计算表及其分布图 (18)附录二：桩基础横断面、平面及立面图 (22)一、基础工程课程设计任务书——铁路（公路）桥墩浅基础设计1.1设计题目本课程的题目是“1#桥墩独立基础设计”1.2设计目的柱下独立基础是桥梁工程中的常用基础形式之一，在工程中应用范围较广。

为系统掌握此类基础的设计方法，通过本次课程设计应全面掌握柱下独立基础设计计内容与步骤及主要验算内容与方法，了解现行《铁路桥涵地基和基础设计规范》（TB 10002.5-2005）和《公路桥涵设计通用规范》（JTG D60——2004）的有关规定，并初步具备独立进行该类基础设计的能力。

1.3基本资料1.3.1设计的任务及建筑物的性质和用途设计任务：根据已有建筑物的图样，所受上部结构的荷载、地质和水文地质情况，遵照“中华人民共和国铁路桥涵地基和基础设计规范TB10002.5—2005”（公路桥涵设计通用规范JTG D60——2015）设计某铁路（公路）干线上跨越某河流的桥梁之1#号桥墩的地基和基础。

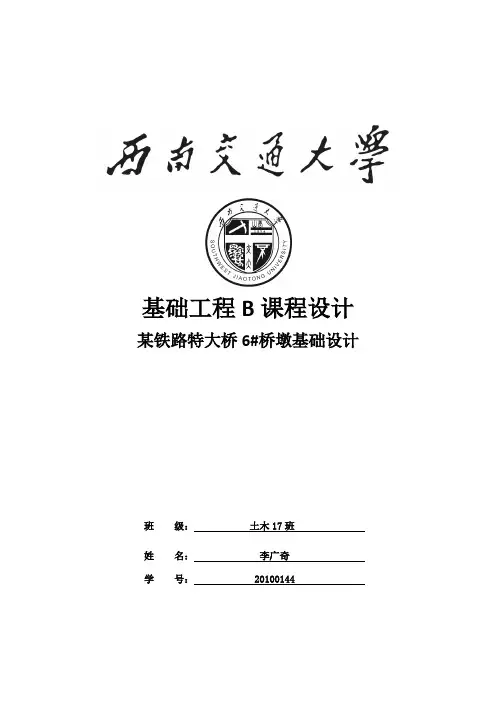

基础工程B课程设计某铁路特大桥6#桥墩基础设计班级：土木17班姓名：李广奇学号： 20100144第一章概述1.1工程概况及设计任务1.1.1工程概况该桥梁系某I级铁路干线上的特大桥（单线），线路位于直线平坡地段。

该地区地震烈度较低，不考虑地震设防问题。

桥梁及桥墩部分的设计已经完成，桥跨由38孔32m后张法预应力混凝土梁【图号：专桥（01）2051】组成，该梁全长32.6m，梁高2.65m，跨中腹板厚度0.18m，下翼缘梁端宽0.88m，上翼缘宽1.92m，为分片式T梁，两片梁腹板中心距为2.0m，桥梁跨中纵断面示意如图2－1所示。

每孔梁的理论重量为2276 kN，梁上设双侧人行道，其重量与线路上部建筑重量为35.5kN/m。

梁缝10cm，桥墩支承垫石顶面高程1178.12m，轨底高程1181.25m，全桥总布置见图2－2。

图2－1桥梁跨中纵断面示意图桥墩采用圆端形桥墩【图号：叁桥（2005）4205】。

圆端形桥墩支承垫石采用C40钢筋混凝土，顶帽采用C30钢筋混凝土，墩身采用C30混凝土，圆端形桥墩构造图见图2－3。

桥梁支座采用SQMZ型铸钢支座【图号：通桥（2006）8057】，支座铰中心至支承垫石顶面的距离为40cm。

101010101011111111111111111111111111111111111111地面高程里 程D K 12+748.26D K 12+780.96D K 12+813.66D K 12+846.36D K 12+879.06D K 12+911.76D K 12+944.46D K 12+977.16D K 13+009.86D K 13+042.56D K 13+075.26D K 13+107.96D K 13+140.66D K 13+173.36D K 13+206.06D K 13+238.76D K 13+271.46D K 13+304.16D K 13+336.86D K 12+715.561166.401161.751161.161160.101156.211153.991152.221147.681144.611142.321139.411134.821136.781133.941133.361130.191125.911124.841123.83101010101011111111111111111111111111111111111111地面高程里 程D K 13+369.56D K 13+402.26D K 13+598.46D K 13+434.96D K 13+467.66D K 13+500.36D K 13+533.06D K 13+565.76D K 13+925.46D K 13+958.16D K 13+631.16D K 13+663.86D K 13+696.56D K 13+729.26D K 13+761.96D K 13+794.66D K 13+827.36D K 13+860.06D K 13+892.761124.021120.411127.491122.151121.611121.401122.041123.041166.931133.431136.021141.661145.371147.991152.421156.931161.081163.92图2-2 全桥总布置图平面正面侧面图2－3圆端形桥墩构造图图2-4 6#墩钻孔柱状图1.1.2工程地质与水文地质资料本段线路通过构造剥蚀低中山区、河谷阶地、河流峡谷区等地貌单元，大部分穿行山前缓坡，地形起伏大，海拔在1000~1500m，地形起伏大，相对高差100~200m，山顶覆盖新黄土或风积沙，沟谷发育。

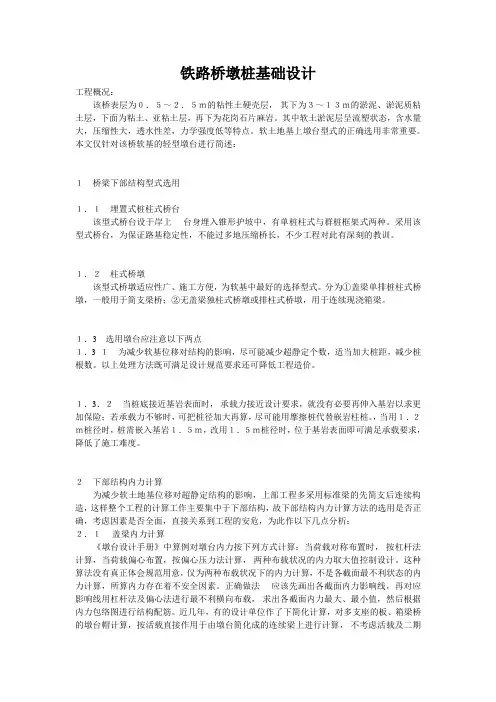

铁路桥墩桩基础设计工程概况：该桥表层为０．５～２．５ｍ的粘性土硬壳层，其下为３～１３ｍ的淤泥、淤泥质粘土层，下面为粘土、亚粘土层，再下为花岗石片麻岩。

其中软土淤泥层呈流塑状态，含水量大，压缩性大，透水性差，力学强度低等特点。

软土地基上墩台型式的正确选用非常重要。

本文仅针对该桥软基的轻型墩台进行简述：１桥梁下部结构型式选用１．１埋置式桩柱式桥台台身埋入锥形护坡中，有单桩柱式与群桩框架式两种。

采用该型式桥台，为保证路基稳定性，不能过多地压缩桥长，不少工程对此有深刻的教训。

１．２柱式桥墩该型式桥墩适应性广、施工方便，为软基中最好的选择型式。

分为①盖梁单排桩柱式桥墩，一般用于简支梁桥；②无盖梁独柱式桥墩或排柱式桥墩，用于连续现浇箱梁。

１．3选用墩台应注意以下两点１．3 １为减少软基位移对结构的影响，尽可能减少超静定个数，适当加大桩距，减少桩根数。

以上处理方法既可满足设计规范要求还可降低工程造价。

１．3．２当桩底接近基岩表面时，承载力接近设计要求，就没有必要再伸入基岩以求更加保险；若承载力不够时，可把桩径加大再算，尽可能用摩擦桩代替嵌岩柱桩。

，当用１．２ｍ桩径时，桩需嵌入基岩１．５ｍ，改用１．５ｍ桩径时，位于基岩表面即可满足承载要求，降低了施工难度。

２下部结构内力计算为减少软土地基位移对超静定结构的影响，上部工程多采用标准梁的先简支后连续构造，这样整个工程的计算工作主要集中于下部结构，故下部结构内力计算方法的选用是否正确，考虑因素是否全面，直接关系到工程的安危，为此作以下几点分析：２．１盖梁内力计算《墩台设计手册》中算例对墩台内力按下列方式计算：当荷载对称布置时，按杠杆法计算，当荷载偏心布置，按偏心压力法计算，两种布载状况的内力取大值控制设计。

这种算法没有真正体会规范用意，仅为两种布载状况下的内力计算，不是各截面最不利状态的内应该先画出各截面内力影响线，再对应影响线用杠杆法及偏心法进行最不利横向布载，求出各截面内力最大、最小值，然后根据内力包络图进行结构配筋。

‎设计—— ‎ 设计指导老师：班级：姓名：学号：目录第一篇设计 ‎ (2)第二篇设计计 ‎ (3)一、收集资料 (3)二、拟定尺寸 (5)三、‎‎计 (7)四、‎‎计 (11)五、 检 (13)六、电 结果 (19)第一篇设计 ‎1.‎ 设计 ‎所依据规 ‎有‎ 设‎计规 》TB100‎2.5结 ‎设计规 》GB500‎10-2019‎‎‎结 设计‎规》TB100‎2.3-992‎ 设计 ‎容及步骤①收集资料②拟定 尺‎寸及 数③ ‎‎计④ ‎ 计 ‎⑤ 载 、 、 定 、 检 ‎及‎配设计⑥ ‎ 及 ‎‎3.设计方案‎、直 、坡度4‰、 间距5m‎‎轨道。

跨31.1m ‎ 设 ‎ 设计直 ‎1.25m 直 ‎1.28m‎‎头C‎25 长42m‎‎‎-8.69m。

容 ‎载[σ]=644kP‎a‎容 载‎[P]=4048.52KN‎附[P]乘以1.2‎数。

‎‎‎0.1m。

‎20‎20‎ 总长1‎5m0‎.9m。

箍 Φ8‎‎方 每隔2m设‎一道 ‎ 定 ‎ 均 Φ18‎ 一级 。

第二篇设计计 ‎一、收集资料㈠设计资料1、 ： 、直 、坡度4‰、 距5m2‎ 轨道及‎侧1.7m道‎其重量 4‎4.4kN/m。

2、 跨：等跨L=31.1m‎‎‎梁 梁全长32‎.6m梁端缝0.1m。

梁 3m梁宽13.4m每 梁重8‎530kN‎ 梁 ‎距梁‎端距离0.75m 一 ‎梁 间‎距1.6m。

轨 梁 ‎度3.7m‎胶0.173m 梁 ‎铰0.09。

3、建筑材料： 撑垫 、 帽、托盘 C‎40‎C‎30‎C‎25‎。

4、 及 ‎情况：()m 情况厚度()m()m情况厚度()m36.79~36.29 耕0.5 -3.51~-12.31 ( 密) 8.836.29~30.79软塑粘5.5 -12.31~-22.31 ( 密) 10.030.79~21.29 粉9.5 -22.31~-29.31 砾 ( 密) 7.0 21.29～19.89 淤泥 1.4 -29.31~-46.31 硬塑粘 17.0粘(松软)23.419.89～-3.51 细( 密)均重‎度γ=20KN/m3 均 ‎摩擦角Φ=28° ‎ ：+30.5m5、 ：梁 +53.483m+35.81m。

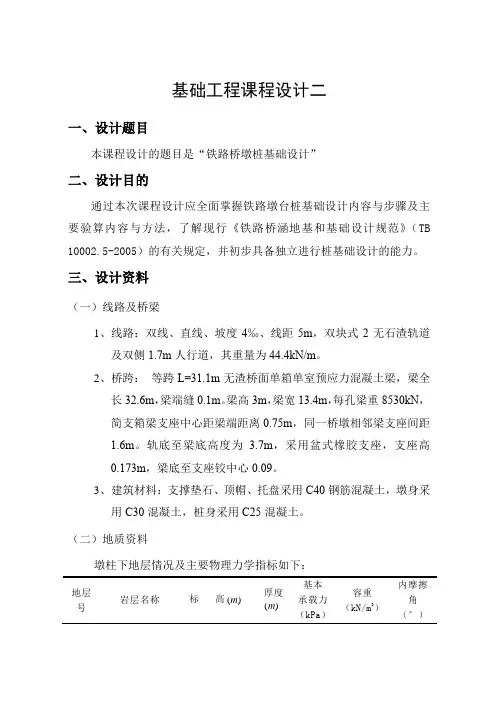

基础工程课程设计二一、设计题目本课程设计的题目是“铁路桥墩桩基础设计”二、设计目的通过本次课程设计应全面掌握铁路墩台桩基础设计内容与步骤及主要验算内容与方法，了解现行《铁路桥涵地基和基础设计规范》（TB 10002.5-2005）的有关规定，并初步具备独立进行桩基础设计的能力。

三、设计资料（一）线路及桥梁1、线路：双线、直线、坡度4‰、线距5m，双块式2无石渣轨道及双侧1.7m人行道，其重量为44.4kN/m。

2、桥跨：等跨L=31.1m无渣桥面单箱单室预应力混凝土梁，梁全长32.6m，梁端缝0.1m。

梁高3m，梁宽13.4m，每孔梁重8530kN，简支箱梁支座中心距梁端距离0.75m，同一桥墩相邻梁支座间距1.6m。

轨底至梁底高度为 3.7m，采用盆式橡胶支座，支座高0.173m，梁底至支座铰中心0.09。

3、建筑材料：支撑垫石、顶帽、托盘采用C40钢筋混凝土，墩身采用C30混凝土，桩身采用C25混凝土。

（二）地质资料墩柱下地层情况及主要物理力学指标如下：地层号岩层名称标高()m厚度()m基本承载力（kPa）容重（kN/m3）内摩擦角（°）1-1 耕地 36.79～36.29 0.5 60 18 10 1-2 粉砂（中密） 36.29～23.31 12.98200 19.5 18 1-3粗砂（中密）23.31～未揭穿40020.522地下水位高程为-50m 。

地层分布情况见图123.31粉 砂粗 砂比例 1：1000图1 地质横断面示意图（三）荷载资料该墩柱与承台布置详见图2。

图2 桥墩及承台示意图（单位：cm）承台底外力合计：1、双线、纵向、二孔重载：N=17800.07kN，H=341.5KN，M=4671.75kN.m;2、双线、纵向、一孔重载：N=17334.94kN，H=341.5kn，M=4762.57kN.m（四）设计方案该桥墩基础拟采用桩基础。

四、设计依据1、《铁路桥涵地基和基础设计规范》（TB 10002.5-2005）五、设计要求1、选定桩的类型、施工方法、桩与承台的连接方式，设计满足工程要求的桩基础。

《桥梁墩台与基础工程》课程设计任务书一、课程设计目的该课程设计是为了更好的掌握桥梁墩台与基础的一般设计方法，使其具备初步的独立设计能力；掌握如何综合考虑上部结构、水文、地质条件来进行一般墩台基础设计能力；提高综合运用所学的理论知识独立分析和解决问题的能力；培养学生在综合性和实践性方面能力,以期能独立地、系统地完成一个工程设计的全过程.二、课程设计题目某简支梁桩柱式墩、台设计三、课程设计内容和要求（一)课程设计内容1、设计荷载标准公路Ⅰ级，人群荷载—3.5KN/m2。

公路Ⅱ级,人群荷载-3.0KN/m2。

2、桥面净空5梁式：净7+2×1.0m。

6梁式：净9+2×1.0m.3、上部构造3 20 1917。

26 2285.54 193．38 193．86 184．144 25 2764.57 3328。

92 299．21 250．85 282．175 30 3842.49 4673.34 404．79 348．12 415．43注：冲击系数为1+μ=1.34、水文地质资料（a)（1）地质资料表3土层天然容重（kN /m3)桩侧摩阻力（kPa)液性指数孔隙比中砂20。

5 60粘性土19。

5 65 0.4 0。

8 中砂厚度如下：表4中砂厚度（m) （1）（2) （3）（4) （5) (6）3.0 4。

0 4。

5 5.0 5。

5 6.0（2）水文资料墩帽盖梁顶标高：246m，常水位：242。

5m，河床标高：240.5m，一般冲刷线:238.5m，局部冲刷线：235。

2m。

水文地质资料(b）（1）地质资料标高20。

00以上桩侧土为软塑亚粘土，各物理性质指标为：容重γ =18.5kN/m3，土粒比重Gs=2.70，天然含水量w=21%，液限w L=22.7％,塑限w p=16.3％；标高20.00以下桩侧及桩底均为硬塑性亚粘土，其物理性质指标为：容重γ =19。

5kN/m3,土粒比重Gs=2.70,天然含水量w=17。

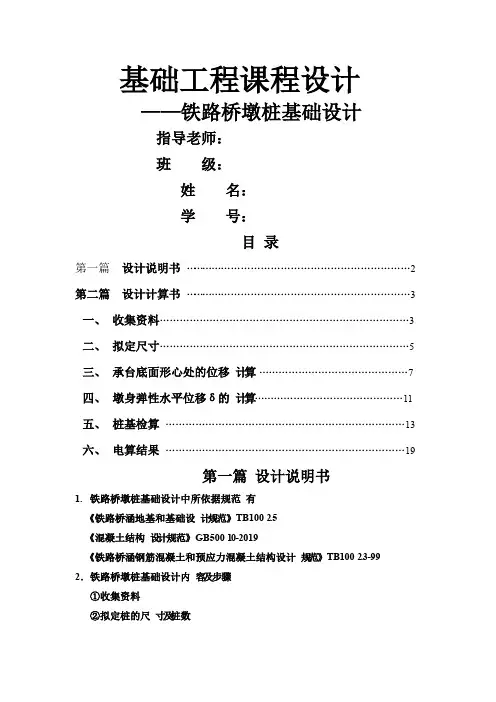

基础工程课程设计——铁路桥墩桩基础设计指导老师：班级：姓名：学号：2010年6月目录第一篇设计说明书 (2)第二篇设计计算书 (3)一、收集资料 (3)二、拟定尺寸 (5)三、承台底面形心处的位移计算 (7)四、墩身弹性水平位移δ的计算 (11)五、桩基检算 (13)六、电算结果 (19)第一篇设计说明书1.铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-992．铁路桥墩桩基础设计内容及步骤①收集资料②拟定桩的尺寸及桩数③承台底面形心处的位移计算④墩身弹性水平位移计算⑤承载力、位移、稳定性、抗裂性检算及桩身截面配筋设计⑥绘制桩基础布置及桩身钢筋构造图3.设计方案线路为双线、直线、坡度4‰、线间距5m，双块式无碴轨道。

桥跨31.1m，采用桩基础，蹲下设八根桩，设计直径为1m，成孔直径为1.05m，钻孔灌注桩，用旋转式钻头，桩身采用C25混凝土，桩长40m，粗砂层为持力层，桩底标高为-6.69m。

地基容许承载力[σ]=644kPa，单桩轴向受压容许承载力[P]=3048.92KN，对于主力加附加力[P]乘以1.2的提高系数。

桩顶和承台连接为主筋伸入式，桩顶深入承台0.1m。

桩身对称布置16根Φ18的光圆钢筋，钢筋总长13m，深入承台0.9m。

箍筋用Φ8@200mm，且沿钢筋笼方向，每隔2m设一道骨架钢筋和定位钢筋，均为Φ18的一级钢。

第二篇设计计算书一、收集资料㈠设计资料1、线路：双线、直线、坡度4‰、线距5m，双块式2无石渣轨道及双侧1.7m人行道，其重量为44.4kN/m。

2、桥跨：等跨L=31.1m无渣桥面单箱单室预应力混凝土梁，梁全长32.6m，梁端缝0.1m。

梁高3m，梁宽13.4m，每孔梁重8530kN，简支箱梁支座中心距梁端距离0.75m，同一桥墩相邻梁支座间距1.6m。

基础工程课程设计-铁路桥梁高承台桩基础设计基础工程课程设计铁路桥梁高承台桩基础设计一、收集设计资料某单线桥位于直线上，冲刷线以下的河床上部为厚度很大的中密孵石层，其容重γ=2000KN，内摩擦角,=38º，地基的基本承载力σ=900KPa。

局部冲刷线标高为19.200m，0承台底与水位线平齐，设计标高为26.800 m。

采用钻孔灌注桩施工，桩基直径为1.0,1.8 m。

4设计时，桩侧土极限摩阻力f=180KPa，横向地基系数的比例系数m=80MN/m。

基桩混凝7土采用C30，其受压弹性模量E=2.65×10KPa。

h二、设计荷载该桥墩由主力加附加力双孔活载控制桩基设计。

作用于承台底面的竖向力:N=2000KN、水平力H=400KN，力矩M=6900KNm。

三、基桩选择1. 基桩类型与尺寸(1)基桩类型——钻孔灌注桩根据设计资料知:考虑挤土效应和基桩的强度、刚度，选择灌注桩。

而冲刷线以下的河床上部为厚度很大的中密孵石层，有含水层，不宜采用人工挖空桩，考虑经济因素，采用钻孔灌注桩。

在桩位就地钻孔，成孔后将钢筋笼置入孔内灌注混凝土而成桩。

(2)基桩尺寸—1.25×(7.6+12.4)本设计中冲刷线以下的河床上部为厚度很大的中密孵石层，承载力高，可作为持力层，从承台底面到局部冲刷线长度为7.6m，故上部桩长取7.6m，总桩长不妨取为为20m，桩地标高6.8m处。

故基桩尺寸为:桩长取为20m，上部长度7.6m,下部长度为12.4m;桩径1.25m。

(3)混凝土等级基桩采用C30混凝土，承台采用C25。

2. 基桩数量,N,n,,[p]按双孔重载估算桩数 :式中:µ为经验系数，桥梁桩基采用1.3,1.8。

(1)计算单桩容许承载力1PUflmA,,，, [][]ii02,,222AA,d,，1.25,1.227m式中: ——桩底面积，此处为 44m,0.55 ——桩底支撑力折减系数，按规范6.2.2-6，取 m002UUr,，,,(0.05)3.299 ——桩身截面周长，(按旋转锥计算)fkPa,180——极限摩阻力， fiilm,12.4 ——土层厚度， lii'[](43)6,,,,,，,，kdkd[], ——桩底地基土的容许承载力，按公式 02222 '[](43)6,,,,,，,，kdkd 02222式中:——地基基本承载力，,,900kPa,00,k,3 ——由铁路桥涵规范4.1.3，取， kk,6222'[](43)6,,,,,，,，kdkd 02222,900，6，20，(4，1.25,3)，6，3，20，1.25,1590KPa根据规范4.2.2，主力加附加力时，可以把地基容许承载力提高20%[,],1590，1.2,1908KPa1 PUflmA,,，, [][]ii021 ,，3.299，180，12.4，0.55，0.785，1908,4505.463 2(2)确定桩数nN20000,n,u,1.3，,5.77 P4505.436暂取n,6，验算后在做必要调整。

《桥梁墩台与基础工程》课程设计任务书一、设计资料㈠桥跨结构及桥上线路1、桥梁孔跨式样：某桥拟布置为如下4种桥式：①6孔16米预应力钢筋混凝土简支梁桥；②5孔20米预应力钢筋混凝土简支梁桥；③4孔24米预应力钢筋混凝土简支梁桥；④3孔32米预应力钢筋混凝土简支梁桥，梁上设双侧人行道，轨底标高1274.1，三种桥式的桥台均采用为T型桥台，左台长(0#台)8.05米，右台长6.18米，桥墩采用重力式墩。

2、桥上线路：为Ⅱ级铁路线，单线、位于曲线平坡地段，左台尾拟设于K0＋020处。

3、桥墩：采用重力式墩，横截面形状可采用圆端形、圆形或矩形；4、基础：拟采用桩基础，桩径可选择1.0m、1.25m、1.5m；㈡水文及地质资料1、本桥为谷架桥，旱季沟谷无地表水和地下水，仅在雨季有少量暴雨径流通过。

水文情况对孔径设计和沟床冲刷均不控制。

2#桥墩拟建处地质情况如下图所示。

2、土工试验资料桥址沟床覆盖层为Q3新黄土，其土工试验资料如下：项目土层天然容重γ(KN/m3)饱合容重(KN/m3)空隙比е液性指数I L基本承载力rq(KN/m2)内摩擦角Φ(0)摩擦力f(KN/m2)新黄土19.8 20.0 0.8 0.7 180 19 40.0 砂卵石土19.5 19.7 800 35 250.0㈢气象资料1、桥址地区历年平均最高气温为＋22摄氏度，历年平均最低气温为-12摄氏度；2、桥址平均最大冻结深度为1.5米；。

3、桥址处基本风压强度为W二、设计要求（一） 2#墩设计计算。

1、桥墩类型及墩身尺寸拟定；2、墩身截面应力及偏心检算；3、桥墩稳定检算；4、墩顶位移检算。

（二） 2#墩桩基础计算。

1、桩基础类型选择及尺寸拟定；2、桩基础内力计算；3、按土的阻力确定单桩承载力，并检算单桩承载力是否满足要求；4、桩基础整体强度检算；（三）绘制2#墩及其基础的结构图（可手绘，也可用CAD制图软件）。

根据以上资料可以组合不同的设计书。

铁路桥梁桥墩基础设计计算说明书第1章概述1.1 工程概况和设计任务该桥梁系某I级铁路干线上的特大桥（单线），线路位于直线平坡地段。

该地区地震设防烈度为VI度，不考虑地震设防问题。

桥梁及桥墩部分的设计已经完成，桥跨由38孔32m后法预应力混凝土梁【图号：专桥（01）2051】组成，该梁全长32.6m，梁高2.65m，跨中腹板厚度0.18m，下翼缘梁端宽0.88m，上翼缘宽1.92m，为分片式T梁，两片梁腹板中心距为2.0m，桥梁跨中纵断面示意如图1－1所示。

每孔梁的理论重量为2276kN，梁上设双侧人行道，其重量与线路上部建筑重量为35.5kN/m。

梁缝10cm，桥墩支承垫石顶面高程1178.12m，轨底高程1181.25m，全桥总布置见图1—2。

图1—1 桥梁跨中纵断面示意图图1—2全桥总布置图101010101011111111111111111111111111111111111111地面高程里 程D K 12+748.26D K 12+780.96D K 12+813.66D K 12+846.36D K 12+879.06D K 12+911.76D K 12+944.46D K 12+977.16D K 13+009.86D K 13+042.56D K 13+075.26D K 13+107.96D K 13+140.66D K 13+173.36D K 13+206.06D K 13+238.76D K 13+271.46D K 13+304.16D K 13+336.86D K 12+715.561166.401161.751161.161160.101156.211153.991152.221147.681144.611142.321139.411134.821136.781133.941133.361130.191125.911124.841123.83101010101011111111111111111111111111111111111111地面高程里 程D K 13+369.56D K 13+402.26D K 13+598.46D K 13+434.96D K 13+467.66D K 13+500.36D K 13+533.06D K 13+565.76D K 13+925.46D K 13+958.16D K 13+631.16D K 13+663.86D K 13+696.56D K 13+729.26D K 13+761.96D K 13+794.66D K 13+827.36D K 13+860.06D K 13+892.761124.021120.411127.491122.151121.611121.401122.041123.041166.931133.431136.021141.661145.371147.991152.421156.931161.081163.92桥墩采用圆端形桥墩【图号：叁桥（2005）4203】和空心桥墩【图号：叁桥（2005）4205】2种，其中1#~6#、33#~37#采用圆端形桥墩，7#~32#采用空心桥墩。

华东交通大学课程设计（论文）题目名称某桥桥墩桩基础设计计算院（系）土木建筑学院专业道路与铁道工程班级道铁2班姓名欧阳俊雄2011年 6 月 13 日至 2011 年 6 月 29 日共 1 周指导教师: 耿大新教研室主任: 李明华资料收集某桥梁上部构造采用预应力箱梁。

标准跨径32m，梁长31.9m，计算跨径31.5m，桥面宽13m，墩上纵向设两排支座，一排固定，一排滑动，桥墩采用圆端形实心墩，平面尺寸形式如图1所示，墩高12m，计算墩顶变形时，不考虑墩身的挠曲。

下部结构采用钻孔灌注桩基础。

1、地质及地下水位情况：河面常水位标高25.000m，河床标高为22.000m，一般冲刷线标高20.000m，最大冲刷线标高18.000m处，一般冲刷线以下的地质情况如下：序号名称层厚土层描述天然重度γ比例系数m推荐容许承载力[σ]极限摩阻力τi1 淤泥质粘土2.5m 灰色，流塑16.5 kN/m3 2.5 MN/m450kPa 15 kPa2 粘土 2.2m 黄色，可塑17.5kN/m312.5 MN/m4120 kPa 30 kPa3 粉砂 3.7m 灰色，中密17.3kN/m315 MN/m4160 kPa 50 kPa4 中砂 4.5m 灰色，中密18.2kN/m323 MN/m4220 kPa 60 kPa5 卵石>50m 黄色，中密20.5kN/m3110MN/m4500 kPa 100 kPa2、设计荷载：（1）恒载：桥面自重：1N=1500kN+学号×20kN=1500+16×20=1820kN箱梁自重：2N=6000kN+学号×40kN=6000+16×40=6640kN 桥墩自重：3N=3875kN（2）活载一跨活载反力：2835.75kNN4=，在顺桥向引起弯矩：mkN3334.3M1⋅=；两跨活载反力：N5=5030.04kN+学号×50kN=5030.04+16×50=5930.04kN\ （3）水平力制动力：H1=300kN，对承台顶力矩6.5m；风力：H2=2.7 kN，对承台顶力矩4.75m主要材料承台采用C30混凝土，重度γ=25kN/m3、γ′=15kN/m3(浮容重)。

某铁路桥桥墩地基和基础设计兰州交通大学博文学院毕业设计（论文）目录1. 概述........................................................................................................................ ................. - 1 -1.1 设计的任务及建筑物的性质和用途................................................................................... - 1 -1.2 基本资料.......................................................................................................................... .... - 1 -1.2.1建筑物的立面示意图........................................................................................................ - 1 -1.2.2建筑物场地地形图及钻孔布置图.................................................................................... - 2 -1.2.3建筑物地区水文、地质情况（钻孔柱状剖面图）........................................................ - 3 -1.2.4土的物理力学性质表........................................................................................................ - 5 -1.2.5作用在桥墩上的荷载........................................................................................................ - 6 -1.2.6墩帽尺寸简图及墩身坡度................................................................................................ - 7 -2. 下部结构设计........................................................................................................................ ..... - 8 -2.1 绘制设计资料总图............................................................................................................... - 8 -2.2 复合各层土的名称、确定其允许承载力.......................................................................... - 9 -2.2.1土层名称的复核................................................................................................................ - 9 -2.2.2确定土的状态.................................................................................................................. - 10 -2.2.3确定各土层的基本承载力σ0和地基承载力修正系数K .............................................. - 11 -2.2.4各土层的地基的允许承载力的计算.............................................................................. - 11 -2.3 地基和基础的方案比较..................................................................................................... - 12 -2.4 高承台桩基地基和基础的设计与计算............................................................................. - 12 -2.4.1桩基设计........................................................................................................................ .. - 12 -2.4.2桩基内力及变位计算和桩基检算.................................................................................. - 18 -3. 施工方法及程序....................................................................................................................... - 37 -3.1 施工方法及主要机具设备................................................................................................. - 37 -3.1.1施工方法........................................................................................................................ .. - 37 -I兰州交通大学博文学院毕业设计（论文）3.1.2主要机具设备.................................................................................................................. - 37 -3.2 主要施工程序..................................................................................................................... - 38 -3.2.1施工程.. - 38 -3.2.2施工准备........................................................................................................................ .. - 38 -3.2.3钻孔机的安装与定位...................................................................................................... - 38 -3.2.4埋设护筒........................................................................................................................ .. - 38 -3.2.5泥浆制备........................................................................................................................ .. - 39 -3.2.6钻孔........................................................................................................................ .......... - 39 -3.2.7清孔........................................................................................................................ .......... - 39 -3.2.8灌注水下混凝土.............................................................................................................. - 40 -3.3 质量的控- 40 -3.3.1成孔质量控制.................................................................................................................. - 40 -3.3.2成桩质量控制.................................................................................................................. - 41 - 结论........................................................................................................................ ....................... - 43 - 致谢........................................................................................................................ ....................... - 44 - 参考文献........................................................................................................................ ................... - 45 - 附录Ⅰ附录ⅡII兰州交通大学博文学院毕业设计（论文）1. 概述1.1 设计的任务及建筑物的性质和用途设计任务：根据已有建筑物的图样，所受上部结构的荷载、地质和水文地质情况，遵照“中华人民共和国铁路桥涵地基和基础设计规范TB10002.5—2005”设计某铁路干线上跨越某河流的桥梁之R号桥墩的地基和基础。

课程名称：工程基础设计题目：铁路桥墩基础设计院系：专业：年级：姓名：指导教师：2011 年 5 月 20 日课程设计任务书专业姓名学号开题日期：2011 年 3月 20 日完成日期： 2011 年4月 16日题目铁路桥墩基础设计一、设计的目的1.熟练掌握Word ,Excel及CAD制图2.利用所学的东西分析设计桥墩基础，并制定其施工方案。

3.学会利用工具和资料解决问题。

二、设计的内容及要求1.计算主力，活载，纵向附加力及荷载组合。

2.选定桩基类型，确定桩径，桩材、桩长、桩数等3.进行桩的布置，并进行单桩轴向承载力检算及群桩验算。

4. 设计内容完整，并附有必要的计算图。

三、指导教师评语四、成绩指导教师 (签章)年月日（一）主力主力应包括恒载，活载，列车竖向动力和离心力。

但因桥墩为实体，可不计列车竖向动力而桥位于直线上，故也无需计算离心力。

1、 竖向恒载（1） 桥跨结构自重1N 一孔梁重=2227 KN轨道材料及人行道每米长度的重量=10 m kN 故kN N 255470.321022271=⨯+= （2） 顶帽自重2N体积 ()()32266.7502240215240240620m V =⨯⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⨯+⨯+⨯-=π重量 kN N 5.1912566.72=⨯= （3） 墩身自重3N 墩身高m h 13=顶面积 ()22164.132240240240620m A =⎪⎭⎫ ⎝⎛⨯+⨯-=π底面积 ()22281.24185370240620m A =⨯+⨯-=π故体积 ()3333.24681.2464.1381.2464.131331m V =⨯++⨯⨯=重量 kN N 64.566533.246233=⨯= （4） 浮力4N低水位处之墩身截面积2247.182300300380m =⎪⎭⎫ ⎝⎛⨯+⨯=π墩底面积281.24m = 则桥墩侵入水下体积： 低水位时：()3494.15081.2447.1881.2447.18631m V =⨯++⨯⨯=故浮力为：低水位时， kN V N 4.15091094.1501044=⨯=⨯= 2. 竖向活载 (1) 双孔重载其最不利荷载位置x 见图，可由2211l G l G =确定，若等跨度者，则可直接由21G G =解得，1G 和2G 分别为左右两跨上活载重量，故 ()x x G 922.33865.735.329222051-=--⨯+⨯=()()8.26771255.278015.5922+=-⨯++⨯=x x x G 则 m x 81.6= 则支点反力1R ，2R 为()()()kNR 23.154781.65.735.322135.3281.65.735.32925.1281.622053211=⎭⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡---⨯--⨯+⨯+⨯⨯⨯=kN R 45.1546239.208039.20296.1139.209296.113212=⎥⎦⎤⎢⎣⎡⨯⨯+⎪⎭⎫ ⎝⎛+⨯⨯⨯=竖向活载 kN R R N 68.300345.145623.1547215=+=+=对基底x x -轴之力矩 ()m kN M ⋅=-⨯=773.3145.145623.154735.05 (2) 一孔重载支点反力1R 为()()()kNR 59.18965.735.32215.735.32925.1235.3222053211=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-⨯⨯-⨯+⨯-⨯⨯⨯=故竖向活载为 kN R N 59.189616==对基底x x -轴之力矩 m kN M ⋅=⨯=81.66359.189635.06 （二）纵向附加力（水平力） 1.制动力（或牵引力）现行《铁桥规》规定，单线桥之制动力或牵引力按竖向静活载重量的10%计算，但当与离心力同时计算时，则应按7%计算。
