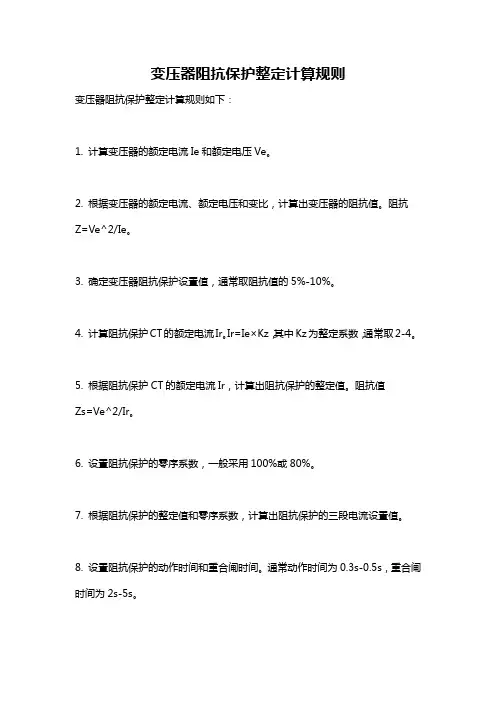

变压器阻抗保护整定计算规则
变压器阻抗保护整定计算规则如下：
1. 计算变压器的额定电流Ie和额定电压Ve。

2. 根据变压器的额定电流、额定电压和变比，计算出变压器的阻抗值。

阻抗Z=Ve^2/Ie。

3. 确定变压器阻抗保护设置值，通常取阻抗值的5%-10%。

4. 计算阻抗保护CT的额定电流Ir。

Ir=Ie×Kz，其中Kz为整定系数，通常取2-4。

5. 根据阻抗保护CT的额定电流Ir，计算出阻抗保护的整定值。

阻抗值
Zs=Ve^2/Ir。

6. 设置阻抗保护的零序系数，一般采用100%或80%。

7. 根据阻抗保护的整定值和零序系数，计算出阻抗保护的三段电流设置值。

8. 设置阻抗保护的动作时间和重合闸时间。

通常动作时间为0.3s-0.5s，重合闸时间为2s-5s。

注意事项：
1. 在计算阻抗保护整定值时，应根据变压器的实际情况进行调整，如考虑变压器的内阻等因素。

2. 在设置阻抗保护的动作时间和重合闸时间时，应根据电网的实际情况进行调整，如考虑故障电压的变化等因素。

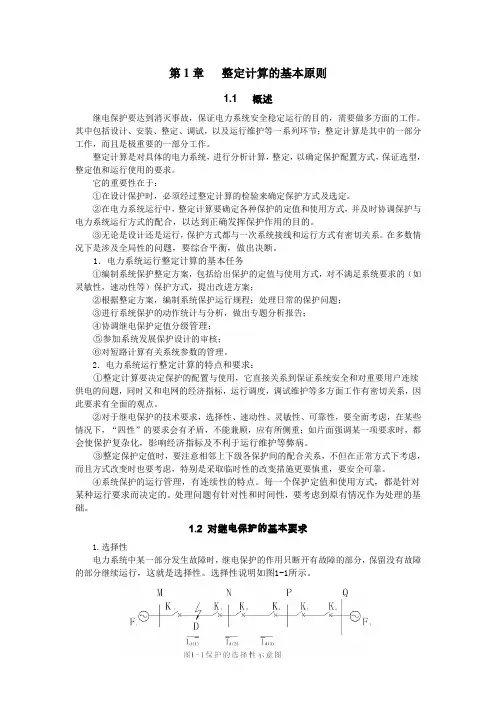

第1章整定计算的基本原则1.1 概述继电保护要达到消灭事故，保证电力系统安全稳定运行的目的，需要做多方面的工作。

其中包括设计、安装、整定、调试，以及运行维护等一系列环节；整定计算是其中的一部分工作，而且是极重要的一部分工作。

整定计算是对具体的电力系统，进行分析计算，整定，以确定保护配置方式，保证选型，整定值和运行使用的要求。

它的重要性在于：①在设计保护时，必须经过整定计算的检验来确定保护方式及选定。

②在电力系统运行中，整定计算要确定各种保护的定值和使用方式，并及时协调保护与电力系统运行方式的配合，以达到正确发挥保护作用的目的。

③无论是设计还是运行，保护方式都与一次系统接线和运行方式有密切关系。

在多数情况下是涉及全局性的问题，要综合平衡，做出决断。

1．电力系统运行整定计算的基本任务①编制系统保护整定方案，包括给出保护的定值与使用方式，对不满足系统要求的（如灵敏性，速动性等）保护方式，提出改进方案；②根据整定方案，编制系统保护运行规程；处理日常的保护问题；③进行系统保护的动作统计与分析，做出专题分析报告；④协调继电保护定值分级管理；⑤参加系统发展保护设计的审核；⑥对短路计算有关系统参数的管理。

2．电力系统运行整定计算的特点和要求：①整定计算要决定保护的配置与使用，它直接关系到保证系统安全和对重要用户连续供电的问题，同时又和电网的经济指标，运行调度，调试维护等多方面工作有密切关系，因此要求有全面的观点。

②对于继电保护的技术要求，选择性、速动性、灵敏性、可靠性，要全面考虑，在某些情况下，“四性”的要求会有矛盾，不能兼顾，应有所侧重；如片面强调某一项要求时，都会使保护复杂化，影响经济指标及不利于运行维护等弊病。

③整定保护定值时，要注意相邻上下级各保护间的配合关系，不但在正常方式下考虑，而且方式改变时也要考虑，特别是采取临时性的改变措施更要慎重，要安全可靠。

④系统保护的运行管理，有连续性的特点。

每一个保护定值和使用方式，都是针对某种运行要求而决定的。

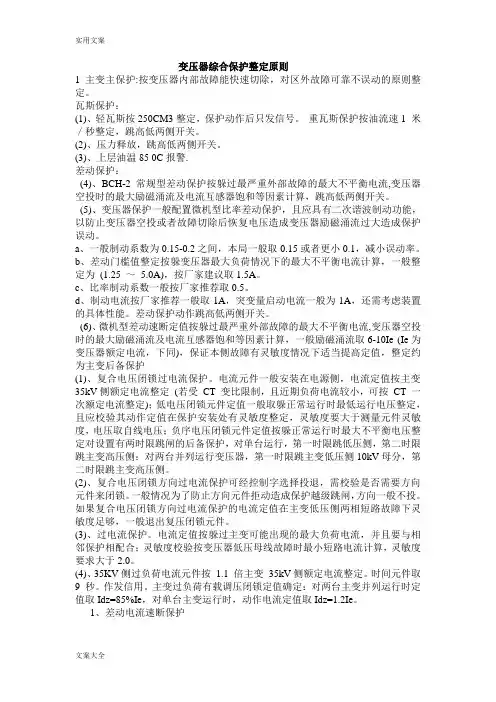

变压器综合保护整定原则1 主变主保护:按变压器内部故障能快速切除，对区外故障可靠不误动的原则整定。

瓦斯保护：(1)、轻瓦斯按250CM3整定，保护动作后只发信号。

重瓦斯保护按油流速 1 米／秒整定，跳高低两侧开关。

(2)、压力释放，跳高低两侧开关。

(3)、上层油温85 0C报警.差动保护：(4)、BCH-2 常规型差动保护按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳高低两侧开关。

(5)、变压器保护一般配置微机型比率差动保护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成保护误动。

a、一般制动系数为0.15-0.2之间，本局一般取0.15或者更小0.1，减小误动率。

b、差动门槛值整定按躲变压器最大负荷情况下的最大不平衡电流计算，一般整定为(1.25 ～ 5.0A)，按厂家建议取1.5A。

c、比率制动系数一般按厂家推荐取0.5。

d、制动电流按厂家推荐一般取1A，突变量启动电流一般为1A，还需考虑装置的具体性能。

差动保护动作跳高低两侧开关。

(6)、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取6-10Ie (Ie为变压器额定电流，下同)，保证本侧故障有灵敏度情况下适当提高定值，整定约为主变后备保护(1)、复合电压闭锁过电流保护。

电流元件一般安装在电源侧，电流定值按主变35kV侧额定电流整定(若受CT 变比限制，且近期负荷电流较小，可按CT 一次额定电流整定)；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在保护安装处有灵敏度整定，灵敏度要大于测量元件灵敏度，电压取自线电压；负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备保护，对单台运行，第一时限跳低压侧，第二时限跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧10kV母分，第二时限跳主变高压侧。

变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。

其保护功能包括过电流保护、微分保护和过电压保护等。

这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。

1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。

过电流保护的整定计算主要包括过负荷保护和短路保护两部分。

（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。

一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。

（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。

变压器短路电流可以通过计算或测试获得。

短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。

保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。

2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。

微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。

（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。

（3）计算并检验微分保护的整定电流。

整定电流应能覆盖变压器的额定负荷电流。

3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。

过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。

（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。

（3）整定过电压保护的动作时间。

动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。

以上就是变压器保护的整定计算的基本内容。

整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。

在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。

主变压器保护整定计算1 主变压器保护1.1 保护配置本文所述变压器，容量在10MV A及以上，电压为35(110)/6.3(10.5)kV，通常是指企业内部总变电所或区域变电所内的变压器。

保护装置配置：差动，过流后备，过负荷，瓦斯，温度。

举例：变压器SF9－25000kV A，35/6.3kV，Yn/D11接线，U k=8%，412.4A/2291A，35kV侧三相短路电流：最大21.5kA，最小17.2kA。

35kV系统中性点经消弧线圈接地；6kV系统不接地，无发电机接入，所供最大电动机4000kW，全压直接起动，起动时间10s。

1.2 保护装置选型及设置原则选用微机型保护装置，保护设置原则如下：∙差动保护与过流后备保护分别设置－分开的微机保护装置和CT；∙差动保护专用保护装置和CT（要求5P20）；∙高压侧过流后备保护(高后备)和过负荷共用一套保护装置和CT （不低于10P10）；∙低压侧过流后备保护（低后备）和过负护共用一套保护装置和CT （不低于10P10）；（注：对于低压侧无电源的终端变电所，低后备可取消）以施赖德保护装置为例：差动保护－T87，过流后备－S40（或S42－带方向保护）。

1.3 整定计算1.3.1 基本设定值a 35kV侧CT一次额定电流I n=600A(二次额定电流I n2=5A)6.3kV侧CT一次额定电流I’n＝3000A(二次额定电流I，‘n2＝5A)b 基本电流I b＝412.4AI’b＝2291Ac 额定初级线电压U np＝35kV额定初级相电压 V np ＝35kV/3 d 额定次级线电压 U ns ＝100V次级零序电压 U nso ＝100/3V e 变压器额定容量 S ＝25MV A f 绕组1额定电压 U n1＝35kV g 绕组2额定电压 U n2＝6.3kV h 绕组1额定电流 I n1＝412.4A i 绕组2额定电流 I n2＝2291A 1.3.2 系统短路数据外部短路时穿越变压器的短路电流：当6kV 侧母线短路时，最大3.974kA ；最小3.798kA （35kV 侧）最大23.33kA ；最小22.3kA （6.3kV 侧）1.3.3保护设定值1） 差动保护87T序号 名称电流 A35kV 6.3kV 1 一、二次侧额定电流I b ，I 'b412.4 2291 2 变压器接线方式 Y∆－113 CT 二次接线方式 Y Y4 CT 一次电流计算值 412.4 22915 CT 一次侧额定值In ，I 'n600 3000 6 CT 变比 120 600 7CT 二次回路额定电流3.437 3.818选用施耐德保护装置T87 a 动作电流I ds 设定 最小动作电流I ds ＝k(2f+∆U+∆m)I n =1.2⨯(2⨯0.1+0.1+0.05)⨯412.4=173.2A=0.29I n考虑返回/动作比(90±5)%，I ds =0.29In/0.85=0.34I n 取I ds =40%In ＝240A (设定范围30%-100%I n )b 计算I d /I t外部短路时出现的最大不平衡电流：I diff ＝(k st k a f+∆U+∆m)I s =(1⨯2.0⨯0.1+0.1+0.05)⨯3974=0.35⨯3974＝1391A外部短路时出现的最大穿透电流：()3974max ==xadjusted tx I IA所以，I d/I t=1391/3974=35%。

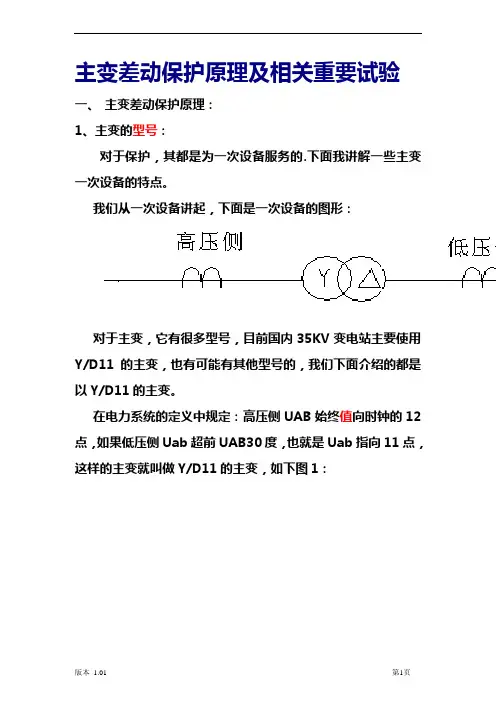

主变差动保护原理及相关重要试验一、主变差动保护原理：1、主变的型号：对于保护，其都是为一次设备服务的.下面我讲解一些主变一次设备的特点。

我们从一次设备讲起，下面是一次设备的图形：对于主变，它有很多型号，目前国内35KV变电站主要使用Y/D11的主变，也有可能有其他型号的，我们下面介绍的都是以Y/D11的主变。

在电力系统的定义中规定：高压侧UAB始终值向时钟的12点，如果低压侧Uab超前UAB30度，也就是Uab指向11点，这样的主变就叫做Y/D11的主变，如下图1：如果忽约主变内部的损耗，主变高、低压侧的功率因数都差不多，高低压侧电流的角度差和电压角度差一样，所以我们也可以用电流表示（这一点可以通过画向量图加以验证）（如图2）。

而且用电流向量图要简单的多，今后我们都用电流表示。

2、主变的一次电流图：（高压侧一次星接，二次CT1角接，低压侧一次角接，二次CT2星接）（如下图，IA1与Ia1’是直接发生关系的两个电气量，其他两相同理）此外，低压侧CT采用了与高压测相反反极性接法注：除了Ia1、Ib1、Ic1是实际方向以外，其它的都为参考方向。

以上的图为Y/D11的主变，根据下面的公式我们可以画出其向量图如下：（IA1与Ia1’是直接发生关系的两个电气量，两者相位近似相同。

其他两相同理。

Ia1是低压侧一次角接形成的线电流，由于向量合成，偏移了30度相位。

按道理说IA1幅值应当小于Ia1’，但是下图并不关心这个，下图只关心相位关系。

它们的关系是高压测二次CT1角接前二次电流=/Nct1，=/Nct1，=/Nct1；高压测二次CT1角接后二次电流=—，=—，=—；低压测一次接线角接后二次电流=—，=—，=—；低压测二次接线星接后二次电流= —/Nct2；= —/Nct2，= —/Nct2这三个式子中出现的负号说明了低压侧CT采用了与高压测相反反极性接法，这个反极性接法形成了一种差动最基本的抵消机制低压侧一次角形接线原始相电流=*Nb/，=*Nb/，=*Nb/；其中Nb/。

主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。

根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。

b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。

（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。

一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。

（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。

K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。

精心整理110kV 变压器整定计算方案差动保护整定原则：1. 差动速断电流：应按躲过变压器初始励磁涌流整定，推荐值如下：6300kVA 及以下变压器：7-12Ie6300-31500kVA 变压器：4.5-7Ie40000-120000kVA 变压器：3-6Ie120000kVA 及以上变压器：2-5Ie2. 差动动作电流：0.3~0.5Ie3.低）4. 5. TA 6. 7. 8. 若整定1. 2. 后备保护1. a k f k K =1.2-1.3zqd K =1.0-1.2f K 电磁型取0.85，微机型取0.95b 不经复压闭锁：考虑躲备自投动作后变压器可能的最大负荷电流：IL=k K ×zqd K ×IHe ／f K ×Nctk K =1.2-1.3f K 电磁型取0.85，微机型取0.95校验小方式10kV 母线故障Klm=NctI I H ⨯min .2）（，要求lm K ≥1.5 注：不经复压闭锁110kV 过电流定值考虑躲备自投动作后变压器可能的最大负荷电流。

若该定值在变压器低压侧故障灵敏系数＜1.5时，一般按保证灵敏系数原则整定。

整定方案：a 高压侧为内桥接线的变电站，主变高后备过电流保护一般应考虑设置一段一时限跳各侧,与中低压侧后备保护配合。

(待论证)b 对于高压侧为单母线、单母线分段（含带旁路）及双母线接线，并具有独立的高压侧断路器的主变高后备保护一般应考虑设置一段一时限跳各侧。

跳闸时限应与主变中、低压侧后备保护动作时限配合。

2. 110kV 中性点零序过流保护（两段式）a b 3. a 中性点间隙过流：一次值100A零序过电压：二次值150V-180V时间：T1=TL+△t 切小电源TL 为线路保全线段时限T2=T1+△t 切各侧b变压器中性点绝缘等级为44kV 及以下变压器，且中、低压侧没有地方电源接入时：中性点间隙过流：一次值100A零序过电压：二次值150V-180V时间：应躲过相关110kV 线路后备保护距离Ⅲ段及零序Ⅳ段动作时间，切各侧。

变压器保护整定计算变压器是电力系统中常见的电力装置，用于将输入电压变换为输出电压的设备。

为了确保变压器的安全运行和保护设备以及网络的安全，需要对变压器进行保护整定计算。

过载是指变压器在一段时间内超过其额定容量工作的情况，长时间的过载会导致变压器内部温度升高，进而导致变压器绝缘老化甚至烧毁。

因此，过载保护是变压器保护中最常见和重要的保护之一过载保护的整定计算需要根据变压器的额定容量、温度上升限值、热时间常数以及运行条件等参数来确定。

1.额定容量：变压器的额定容量是指变压器在标准条件下可连续运行的功率容量。

2.温度上升限值：变压器内部各部件的温度上升限值是根据绝缘材料的耐热性和使用寿命确定的。

一般情况下，变压器的卷筒温度上升限值为55℃，油温上升限值为70℃。

3.热时间常数：热时间常数是指变压器从额定负荷到温度上升限值所需的时间。

一般情况下，变压器的热时间常数为8-10小时。

根据以上参数，可以使用下面的计算公式来确定过载保护的整定值：I=S/(1.73*U)其中I为额定电流，单位为安培；S为变压器的额定容量，单位为千伏安；U为变压器的额定电压，单位为伏特。

整定值一般为额定电流的1.2-1.3倍。

短路故障是指变压器中发生的高电流故障，通常由电气设备的故障或电力系统故障引起。

短路故障会导致变压器的绕组过热、绝缘损坏甚至引发火灾，因此，短路保护也是变压器保护中必不可少的一项。

短路保护的整定计算需要考虑变压器的相对短路能力、保护设备的动作特性和整定电流等参数。

1.相对短路能力：相对短路能力是指变压器在短路故障时所能承受的电流短时值，单位为千安。

根据电力系统的设计和安全要求，变压器的相对短路能力应大于或等于系统故障电流。

2.动作特性：短路保护装置的动作特性包括熔断器的熔断时间、熔断曲线以及保护继电器的时间-电流特性等。

根据系统的要求和对保护的灵敏度和可靠性的要求，可以选取不同的保护装置。

3.整定电流：整定电流是指保护装置的动作电流，也是选择熔断器额定电流和继电器动作特性的参考值。

变压器保护整定计算变压器保护整定是确保变压器运行安全和可靠的重要措施之一。

变压器保护的整定计算包括根据变压器的特性和运行情况确定合适的保护装置参数和设置值，以及设置合理的动作时间和动作特性。

一般而言，变压器保护整定计算包括以下几个方面：1. 短路保护整定计算：短路保护主要是针对变压器的内部短路故障。

常用的短路保护装置有差动保护和整流保护。

差动保护的整定计算包括选择差动电流变比、设置过流元件动作时间、最大不平衡电流选择等。

整流保护的整定计算包括设置整流元件的动作电流和动作时间。

2. 过载保护整定计算：过载保护主要是针对长时间过载导致变压器温度升高的保护。

常用的过载保护装置有热继电器和电流限制保护。

过载保护的整定计算包括根据变压器额定容量和温度上升标准，确定过载保护动作电流和动作时间限制。

3. 低压保护整定计算：低压保护主要是针对变压器的低压侧电压异常，如低电压或缺相保护。

常用的低压保护装置有欠压保护和过电压保护。

低压保护的整定计算包括设置欠压保护的动作电压和动作时间，以及过电压保护的动作电压和动作时间。

4. 油温保护整定计算：油温保护主要是监测变压器油温，以防止过高的温度损坏变压器绝缘。

油温保护装置通常根据油温上升速度和最高允许温度来进行整定计算。

以上是一般变压器保护整定计算的主要内容，具体的计算方法和参数设置会根据变压器的类型、额定容量和运行条件等因素而有所不同。

在实际工程中，可以根据国家或地区的标准、规范和经验来进行整定计算，确保变压器保护装置的可靠性和经济性。

另外，为了确保变压器保护整定计算的准确性，通常需要进行现场测试和校核。

这些测试包括差动保护的零序电流测试、过载保护的负荷电流测试、低压保护的检查电压测试、油温保护的油温测试等。

通过测试和校核，可以验证整定计算结果的正确性，并进行必要的调整和修改。

总的来说，变压器保护整定计算是一个相对复杂和专业的工作，需要考虑多个因素和参数，并结合实际情况进行调整和优化。

主变压器保护整定计算1.主变压器保护装置-差动保护是主变压器最重要的保护装置之一、差动保护的原理是通过比较主变压器的输入和输出电流来检测是否有电流损失。

差动保护的主要部件是电流互感器。

-过流保护用于检测主变压器输入或输出电路中的异常电流。

当电流超过设定值时，过流保护会触发断路器跳闸。

-热保护是通过感应主变压器的温度来检测是否存在过载情况。

当主变压器的温度超过设定值时，热保护会触发断路器跳闸。

-欠压保护用于检测主变压器输入或输出电路中的欠压情况。

当电压低于设定值时，欠压保护会触发断路器跳闸。

2.主变压器保护整定计算的步骤差动保护整定计算是保护主变压器最常用的方法。

差动保护整定计算的步骤如下：a.根据主变压器的输入和输出额定电流以及互感器的变比，计算差动保护的整定电流。

整定电流通常取主变压器额定电流的10%-20%。

b.对于主变压器的高压侧和低压侧分别选择一组电流互感器作差动保护元件。

电流互感器的变比应与主变压器的变比相匹配。

c.设置差动保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和故障电流来确定。

过流保护的整定计算是为了检测主变压器输入或输出电路中的异常电流。

过流保护整定计算的步骤如下：a.根据主变压器的额定电流和故障电流，选择过流保护的整定电流。

整定电流通常取主变压器额定电流的150%-200%。

b.设置过流保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和故障电流来确定。

热保护的整定计算是为了检测主变压器的过载情况。

热保护整定计算的步骤如下：a.根据主变压器的额定电流和过载容量，选择热保护的整定温度。

整定温度通常取主变压器的额定温度上限。

b.设置热保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和过载电流来确定。

欠压保护的整定计算是为了检测主变压器输入或输出电路中的欠压情况。

欠压保护整定计算的步骤如下：a.根据主变压器的额定电压和欠压容限，选择欠压保护的整定电压。

变压器主保护定值整定计算以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。

①不平衡电流产生的原因和消除方法：a．由变压器两侧电流相位不同而产生的不平衡电流；（Y/Δ-11）Y.d11 接线方式——两侧电流的相位差30°。

消除方法：相位校正。

* 二次接线调整变压器Y侧CT（二次侧）：Δ形。

Y.d11变压器Δ侧CT（二次侧）：Y形。

Y.Y12* 微机保护软件调整b．由计算变比与实际变比不同而产生的不平衡电流；c．由两侧电流互感器型号不同而产生的不平衡电流；(CT变换误差) d．由变压器带负荷调整分接头而产生的不平衡电流；(一般取额定电压) e．暂态情况下的不平衡电流；当变压器电压突然增加的情况下(如:空载投入,区外短路切除后).会产生很大的励磁涌流.电流可达2-3 In，其波形具有以下特点* 有很大的直流分量.(80%基波)* 有很大的谐波分量,尤以二次谐波为主.(20%基波)* 波形间出现间断.(削去负波后)可采用二次谐波制动，间断角闭锁，波形对称原理f．并列运行的变压器，一台运行，当令一台变压器空投时会产生和应涌流所谓“和应涌流”就是在一台变压器空载合闸时，不仅合闸变压器有励磁涌流产生，而且在与之并联运行的变压器中也出现涌流现象，后者就称为“和应涌流”。

其波形特点与励磁涌流差不多。

4、主变保护整定计算（1）计算变压器两侧额定一次电流—该侧CT变比。

注意：Kjx只与变压器本身有关，而与保护装置的CT接线形式无关。

传统的差动保护装置中，变压器Ｙ形绕组侧的CT多采用△接线，新的微机型差动保护装置中，变压器Ｙ绕组侧的CT可以采用Ｙ接线，微机型差动保护在装置内部实现了CT的△接线，因此在保护定值计算时可完全等同于外部△接线。

对于Ｙ/△-11接线方式：Ia`=Ia - Ib,Ib`= Ib - Ic, Ic `= Ic –Ia对于Ｙ/△-1接线方式：Ia`=Ia - Ic,Ib`= Ib - Ia, Ic `= Ic - Ib（3）计算平衡系数设变压器两侧的平衡系数分别为和，则：①降压变压器：选取高压侧（主电源侧）为基本侧，平衡系数为Kh=1Kl=Inh`/Inl`②升压变压器：选取低压侧（主电源侧）为基本侧，平衡系数为可见经平衡折算后Inh=Inl，即保护内部计算用变压器两侧额定二次电流相等，都等于所选的基本侧的额定二次电流。

变压器保护整定计算变压器是电力系统中重要的电力设备，其正常运行对于保障电力系统的稳定运行至关重要。

为了保护变压器的正常运行，需要对其进行合理的保护整定计算。

本文将从保护概述、保护整定原则、保护整定计算等方面进行阐述，供参考。

一、保护概述变压器的保护目的是迅速、准确地切除故障电路，并确保变压器正常运行，避免因故障扩大导致不可逆的损坏。

变压器保护的基本要求是在故障发生时快速、可靠地切除故障电路，并具有良好的选择性和鉴别特性，能够保护变压器免受损害。

二、保护整定原则1. 整定规则：根据变压器的额定电流与保护设备的整定电流之间的关系进行整定。

2. 选择性：在故障电流范围内，所选的保护装置应能只切除受故障影响的部分，同时不切除其它合法的负载电流。

3. 稳定性：在短路电流作用下，保护装置应能长时间稳定工作，不误动作。

4. 灵敏度：保护装置应具有足够的灵敏度，能够检测到故障产生的小电流，以保证能够及时切除故障。

三、保护整定计算保护整定计算是根据变压器额定参数和保护装置的特性参数，计算出保护装置的整定值，以达到保护变压器的目的。

以下是保护整定计算的相关参考内容。

1. 过流保护整定计算过流保护是变压器保护中最常用的保护之一，其整定的基本原则是根据变压器额定电流和保护装置的整定参数计算得出整定值。

计算公式如下：Ipickup = K × Irated / CTR其中，Ipickup为整定值，K为系数（通常为1.2-1.5），Irated 为变压器额定电流，CTR为保护装置的变比。

2. 短路保护整定计算短路保护主要用于检测变压器绕组短路故障，其整定的基本原则是根据短路电流和保护装置的整定参数计算得出整定值。

计算公式如下：Ipickup = K × Ik / CTR其中，Ipickup为整定值，K为系数（通常为1.5-2），Ik为短路电流，CTR为保护装置的变比。

3. 差动保护整定计算差动保护是变压器的主要保护之一，用于检测变压器绕组间短路故障。

第1章整定计算的基本原则1.1 概述继电保护要达到消灭事故，保证电力系统安全稳定运行的目的，需要做多方面的工作。

其中包括设计、安装、整定、调试，以及运行维护等一系列环节；整定计算是其中的一部分工作，而且是极重要的一部分工作。

整定计算是对具体的电力系统，进行分析计算，整定，以确定保护配置方式，保证选型，整定值和运行使用的要求。

它的重要性在于：①在设计保护时，必须经过整定计算的检验来确定保护方式及选定。

②在电力系统运行中，整定计算要确定各种保护的定值和使用方式，并及时协调保护与电力系统运行方式的配合，以达到正确发挥保护作用的目的。

③无论是设计还是运行，保护方式都与一次系统接线和运行方式有密切关系。

在多数情况下是涉及全局性的问题，要综合平衡，做出决断。

1．电力系统运行整定计算的基本任务①编制系统保护整定方案，包括给出保护的定值与使用方式，对不满足系统要求的（如灵敏性，速动性等）保护方式，提出改进方案；②根据整定方案，编制系统保护运行规程；处理日常的保护问题；③进行系统保护的动作统计与分析，做出专题分析报告；④协调继电保护定值分级管理；⑤参加系统发展保护设计的审核；⑥对短路计算有关系统参数的管理。

2．电力系统运行整定计算的特点和要求：①整定计算要决定保护的配置与使用，它直接关系到保证系统安全和对重要用户连续供电的问题，同时又和电网的经济指标，运行调度，调试维护等多方面工作有密切关系，因此要求有全面的观点。

②对于继电保护的技术要求，选择性、速动性、灵敏性、可靠性，要全面考虑，在某些情况下，“四性”的要求会有矛盾，不能兼顾，应有所侧重；如片面强调某一项要求时，都会使保护复杂化，影响经济指标及不利于运行维护等弊病。

③整定保护定值时，要注意相邻上下级各保护间的配合关系，不但在正常方式下考虑，而且方式改变时也要考虑，特别是采取临时性的改变措施更要慎重，要安全可靠。

④系统保护的运行管理，有连续性的特点。

每一个保护定值和使用方式，都是针对某种运行要求而决定的。

变压器保护的整定计算原则及注意事项摘要：发电机变压器继电保护整定计算的主要任务是，在工程\设计阶段保护装置选型时，通过整定计算，确定保护装置的技术规范，对现场实际应用的保护装置，通过整定计算确定其运行参数（给出定值），从而使继电保护装置正确的发挥作用，防止事故扩大，维持电力系统的稳定运行。

目前国内对大型发电机变压器保护的整定计算的内容基本是正确的，但也存在一些不足。

本文重点阐述变压器保护的整定计算的依据原则、整定计算的方法以及注意的问题。

关键词：变压器；整定计算；差动保护继电保护装置必须满足可靠性、选择性、速动性、灵敏性的基本要求，正确而合理的整定计算是实现上述要求的关键。

不同厂家、不同型号的保护装置，其保护定值存在差异化，部分定值的整定计算方法、控制字、压板的说明等。

因此文中对常见保护定值进行说明，差异化较大不具有代表性的定值项未作说明。

从规范化的角度对变压器保护定值项目进行定值整定原则的分析，能够确保定值的正确性，防止整定计算过程中因素导致的错误，如整定计算原则性的选择错误等。

一、差动保护1、差动速断定值差动速断保护是纵差保护的一个辅助保护，当变压器内部故障电流很大时，防止由于电流互感器饱和引起纵差保护延迟动作。

差动速断保护的整定值应按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

2、差动电流启动值：即纵差保护动作值，变压器纵差保护作为变压器绕组故障时的主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，用于快速切除故障，定值应大于变压器正常运行时的差动不平衡电流。

要求灵敏系数KLM≥1.5。

IOP.min=（0.3~0.6）Ie（2）式中：Ie为变压器基准侧二次额定电流。

根据实际情况（现场实测不平衡电流）确有必要时，最小动作定值也可大于0.6Ie。

当变压器各侧流入差动保护装置的电流值相差不大时，动作值可取0.4Ie，相差较大时动作值可取0.5Ie。

3、二次谐波制动系数：110kV变压器纵差保护多采用二次谐波进行制动，防止纵差保护因励磁涌流发生误动。

1.变压器的故障类型有哪些？变压器的故障可分为内部和外部故障两种。

变压器的内部故障指变压器油箱里面发生的各种故障。

油箱内故障包括各相绕组之间发生的相间短路、单相绕组部分线匝之间发生的匝间短路、单相绕组或引出线通过外壳发生的单相接地故障、以及铁芯的烧损等，对变压器来说，这些故障都是十分危险的。

油箱内故障时产生的电弧，将引起绝缘物质的剧烈气化，从而可能引起爆炸。

这些故障应立即加以切除。

变压器的外部故障是指油箱外故障，主要是套管和引出线上发生相间短路和接地短路故障。

内部故障，主要靠瓦斯和差动保护动作切除变压器；外部故障，一般情况下由差动保护动作切除变压器。

速动保护(瓦斯和差动)无延时动作切除故障变压器，而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护或保护拒动时,则由变压器后备保护动作延时跳开相应开关使变压器脱离故障。

2.变压器的不正常运行状态有哪些？（1）由外部相间、接地短路引起的过电流；（2）中性点过电压；（3）超过额定容量引起的过负荷；（4）漏油引起的油面降低；（5）冷却系统故障及因此而引起的温度过高；（6）大容量变压器的过励磁和过电压问题等。

（对于大容量变压器，由于其额定工作时的磁通密度相当接近于铁芯的饱和磁通密度，因此在过电压的作用下，还会发生变压器的过励磁故障。

）3.电力变压器继电保护装置配置原则？为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统安全连续运行，变压器应装设以下保护：（1）、针对变压器内部的各种短路及油面下降应装设瓦斯保护，其中轻瓦斯瞬时动作于信号，重瓦斯瞬时动作于断开各侧断路器。

带负荷调压变压器充油调压开关，亦应装设瓦斯保护动作于跳闸。

（2）、应装设反应变压器绕组和引出线的多相短路及绕组匝间短路的纵联差动保护或电流速断保护作为主保护，瞬时动作于断开各侧断路器。

（3）、对由外部相间短路引起的变压器过电流，根据变压器容量和运行情况的同以及对变压器灵敏度的要求不同，可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护，带时限动作于跳闸；同时可作为变压器内部短路及相应母线及出线的后备保护。
