06-灌注桩基础检查及评定记录表-线基6-3

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)附录A、B(规范性附录）,线路工程检查记录共2种表格形式，检查及评级记录共22种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交.2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中：路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。

具体详见附件1。

为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）附录A、B（规范性附录）表格内容不变的情况下，对部分表格作了适当的修改和补充。

本填写说明对该18种施工记录表格的填写作出了具体的规定。

3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。

施工时，若运行塔号尚未排定，可先不填,待运行塔号正式排定后再统一填写。

记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等.4记录表中填写的塔型（杆塔型式)应与线路杆塔明细表中一致.例如:SDJ14(24）、SZT24(42）等。

5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期,施工、检查日期应填写完整。

例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“—500"，如基础基面不需处理，则填写“0”。

7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式"栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时,应将A、B、C、D字样去除.8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

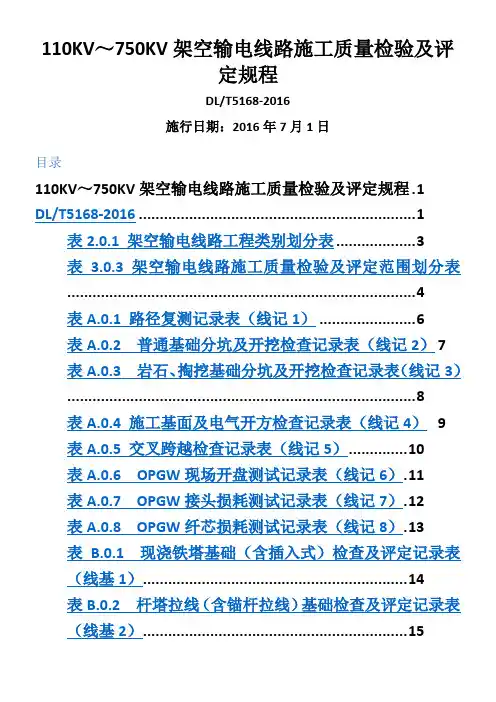

110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 . 1DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表 3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2）7表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4）9表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6）. 11表A.0.7 OPGW接头损耗测试记录表（线记7）. 12表A.0.8 OPGW纤芯损耗测试记录表（线记8）. 13表 B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表 B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表 B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表 B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表 B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表 B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7）23表 B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (24)表 B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (25)表 B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (26)表B.0.10 混凝土杆组立检查及评定记录表（线杆1）27表B.0.11 钢管电杆组立检查及评定记录表（线杆2）28表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (29)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (32)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (33)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (35)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (36)表B.0.17 接地装置施工检查及评定记录表（线地1）39表B.0.18 线路防护设施检查及评定记录表（线防1）41表C.0.1 分部工程质量评定统计表（线统1） (42)表C.0.1 分部工程质量评定统计表（线统1） (43)表2。

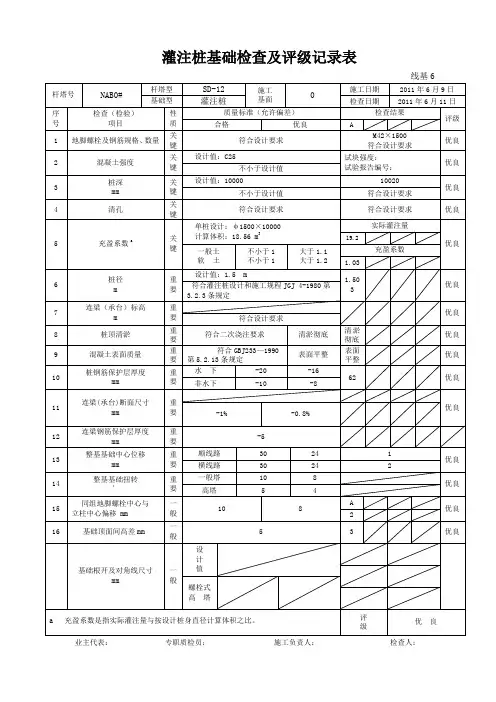

灌注桩基础检查及评级记录表
线基6
杆塔号
NAB0#
杆塔型
SD-12
施工
基面
0
施工日期
2011年6月9日
基础型
灌注桩
检查日期
2011年6月11日
序号
检查（检验）
项目
性
质
质量标准（允许偏差）
检查结果
评级
合格
优良
A
1
地脚螺栓及钢筋规格、数量
关键
符合设计要求
M42×1500
符合设计要求
优良
2
混凝土强度
关键
设计值：C25
不小于1
不小于1
大于1.1
大于1.2
充盈系数
1.03
6
桩径
m
重要
设计值：1.7 m
1.703
优良
符合灌注桩设计和施工规程JGJ 4-1980第
3.2.3条规定
7
连梁（承台）标高
m
重要
优良
符合设计要求
8
桩顶清淤
重要
符合二次浇注要求
清淤彻底
清淤彻底
优良
9
混凝土表面质量
重要
符合GBJ233—1990
第5.2.13条规定
符合设计要求
优良
2
混凝土强度
关键
设计值：C25
试块强度：
试验报告编号：
优良
不小于设计值
3
桩深
mm
关键
设计值：10000
10050
优良
不小于设计值
符合设计要求
4
清孔
关键
符合设计要求
符合设计要求
优良

2基本规定2.0.1本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。

架空输电线路工程类别划分见表2.0.1。

2.0.2 检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。

2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。

3一般项目：除主控项目以外的项目。

2.0.3施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。

—一般项目检查结果，可有一项不合格，但不影响使用。

不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。

2分项工程：合格级：分项工程中单元工程100%合格。

不合格级：分项工程中有一个及以上单元工程不合格。

3分部工程：合格级：分部工程中分项工程100%合格。

不合格级：分部工程中有一个及以上分项工程不合格。

4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。

2.0.4不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。

2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。

3质量检验及评定范围3.0.1工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。

2设计单位代表。

3监理单位代表。

4施工单位代表。

3.0.2施工质量检验评定方式和范围应符合下列规定：1施工单位内部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
