高考物理最新模拟题精选训练磁场专题安培力含解析

2025届高考物理一轮复习专题卷： 安培力与洛伦兹力一、单选题1．如图所示，一带负电的粒子(不计重力)进入磁场中，图中的磁场方向、速度方向及带电粒子所受的洛伦兹力方向标示正确的是( )A.B.C.D.2．速度选择器是质谱仪的重要组成部分，工作时电场和磁场联合作用，从各种速率的带电粒子中选择出具有一定速率的粒子。

下列结构能成为速度选择器的是( )A. B.C. D.3．图是简化的某种旋转磁极式发电机原理图。

定子是仅匝数n 不同的两线圈，，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O 的距离相等，且均连接阻值为R 的电阻，转子是中心在O 点的条形磁铁，绕O 点在该平面内匀速转动时，两线圈输出正弦式交变电流。

不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是( )12n nA.两线圈产生的电动势的有效值相等B.两线圈产生的交变电流频率相等C.两线圈产生的电动势同时达到最大值D.两电阻消耗的电功率相等4．某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。

按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。

下列说法正确的是( )A.未接导线时，表针晃动过程中表内线圈不产生感应电动势B.未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用C.接上导线后，表针晃动过程中表内线圈不产生感应电动势D.接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用5．如图所示，为高中物理实验室常用的磁电式电流表的内部结构，基本组成部分是磁体和放在磁体两极之间的线圈，其物理原理就是通电线圈因受安培力而转动。

电流表的两磁极装有极靴，极靴中间还有一个用软铁制成的圆柱。

关于磁电式电流表，下列说法正确的是( )A.铁质圆柱内部磁感应强度为零B.线圈的磁通量始终为零C.线圈转动时，螺旋弹簧变形，反抗线圈转动D.电流不为零，线圈停止转动后不再受到安培力6．如图所示，一段长方体金属导电材料，左右两端面的边长为a 和b 内有带电量为的自由电子，已知该导电材料单位体积内自由电子数为n ；导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度为B 。

高考物理一轮复习《安培力》典型题(精排版)1．直导线ab放在如图所示的水平导体框架上，构成一个闭合回路．长直导线cd 和框架处在同一个平面内，且cd和ab平行，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是( )A．电流肯定在增大，不论电流是什么方向B．电流肯定在减小，不论电流是什么方向C．电流大小恒定，方向由c到dD．电流大小恒定，方向由d到c2．如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I 方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是( ) A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场3．如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将( )A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线4．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力( )A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB5．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键S闭合后，A受到通电螺线管磁场的作用力的方向是( )A．水平向左B．水平向右C．竖直向下D．竖直向上6．如图所示，在倾角为α的光滑斜面上，垂直斜面放置一根长为L、质量为m的直导线，当通以电流I时，欲使导线静止在斜面上，外加匀强磁场B的大小和方向可能是( )A．B＝mg tan α/IL，方向垂直斜面向上B．B＝mg sin α/IL，方向垂直斜面向下C．B＝mg tan α/IL，方向竖直向上D．B＝mg/IL，方向水平向右7．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边8．如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是( )A．在最初的一个周期内，导线在导轨上做往复运动B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小D．在最初的半个周期内，导线的速度先增大后减小9．如图所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是( )10．如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和滑动变阻器．电源电动势E＝12 V，内阻为r＝1.0 Ω.一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s2，要保持金属棒在导轨上静止，求：(1)金属棒所受到的安培力；(2)通过金属棒的电流；(3)滑动变阻器R接入到电路中的阻值．11．磁流体推进船的动力来源于电流与磁场间的相互作用．图甲是在平静海面上某实验船的示意图，磁流体推进器由磁体、电极和矩形通道(简称通道)组成．如图乙所示，通道尺寸a＝2.0 m、b＝0.15 m、c＝0.10 m．工作时，在通道内沿z轴正方向加B＝8.0 T的匀强磁场；沿x轴负方向加匀强电场，使金属板间的电压U＝99.6 V；海水沿y轴方向流过通道．已知海水的电阻率ρ＝0.20 Ω·m.(1)船静止时，求电源接通瞬间推进器对海水推力的大小和方向；(2)船以v s＝5.0 m/s的速度匀速前进．若以船为参照物，海水以5.0 m/s的速率涌入进水口，由于通道的截面积小于进水口的截面积，在通道内海水速率增加到v d＝8.0 m/s.求此时两金属板间的感应电动势U感；(3)船行驶时，通道中海水两侧的电压按U′＝U－U感计算，海水受到电磁力的80%可以转化为对船的推力．当船以v s＝5.0 m/s的速度匀速前进时，求海水推力的功率．高考物理一轮复习《安培力》典型题(精排版)1．解析：导线ab向左滑动，说明通过回路的磁通量在减小，通过回路的磁感应强度在减弱，通过cd的电流大小在减小，与电流方向无关．答案：B2．解析：为使F＝0，则F安必竖直向上且F安＝mg，由左手定则可判定磁场一定是垂直纸面向里，故选项C正确．答案：C3．答案：A4．解析：由左手定则可判断，导线所受磁场力方向沿纸面向上，C、D错；导线的有效长度为ad的长度，即L有效＝(2＋1)L，故安培力的大小为F＝(2＋1)BIL，因此选A.答案：A5．解析：电键闭合后根据安培定则可判定导线所在位置处磁感线的方向为水平向右，再由左手定则判定导线受到安培力的方向为竖直向下，C项正确．答案：C6．解析：导线在重力、支持力和安培力三力作用下平衡，当磁场方向垂直斜面向上时，安培力沿斜面向下，三力不可能平衡，A错；当磁场方向垂直斜面向下时安培力沿斜面向上，则有mg sin α＝BIL，故B＝mg sin α/IL，B项正确；当磁场方向竖直向上时，安培力水平向右，三力不可能平衡，C错；若磁场方向水平向右时，安培力竖直向下，三力也不可能平衡，D错．答案：B7．解析：根据安培定则，a、b在c处产生的磁场分别为垂直于ac连线斜向下和垂直于bc连线斜向下并且大小相等，由平行四边形定则可确定c处合磁场方向向下，又根据左手定则，可判定c处直导线所受安培力方向垂直于ab边，指向左边，所以C项正确．答案：C8．解析：由安培力的表达式F ＝BIL 结合图乙可知，安培力F 在一个周期内随磁感应强度B 的变化而变化，在前14周期内，安培力F 方向不变，大小变小，加速度方向不变，大小变小，由于初速度为零，所以在水平方向上做变加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，所以D 正确；而后在12周期到34周期内，MN 反向加速，在一个周期结束时又回到原来的位置，所以A 正确．答案：AD9．解析：当F f ＝μBIL ＝μBLkt ＜mg 时，棒沿导轨向下加速；当F f ＝μBLkt ＞mg 时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f ＝μBLkt ；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f ＝mg ，故选项C 正确．答案：C10．解析：金属棒静止在金属导轨上受力平衡，如图所示． (1)F 安＝mg sin 30° F 安＝0.1 N (2)由F 安＝BIL 解得I ＝F 安BL＝0.5 A (3)设变阻器接入电路的阻值为R ，根据闭合电路欧姆定律E ＝I (R ＋r )解得R ＝EI－r ＝23 Ω答案：(1)F 安＝0.1 N (2)I ＝0.5 A (3)R ＝23 Ω11．解析：(1)根据安培力公式，推力F 1＝BI 1b ，其中I 1＝U R ，R ＝ρbac，则F 1＝B U Rb ＝Uac ρB ＝796.8 N ，对海水推力的方向沿y 轴正方向(向右)．(2)U 感＝Bbv d ＝9.6 V.(3)根据欧姆定律，I2＝U′R＝U－Bvdb acρb＝600 A，安培推力F2＝BI2b＝720 N，对船的推力F＝80%F2＝576 N，推力的功率P＝Fv s＝80%F2v s＝2 880 W.答案：(1)796.8 N，沿y轴正方向(2)9.6 V (3)2 880 W。

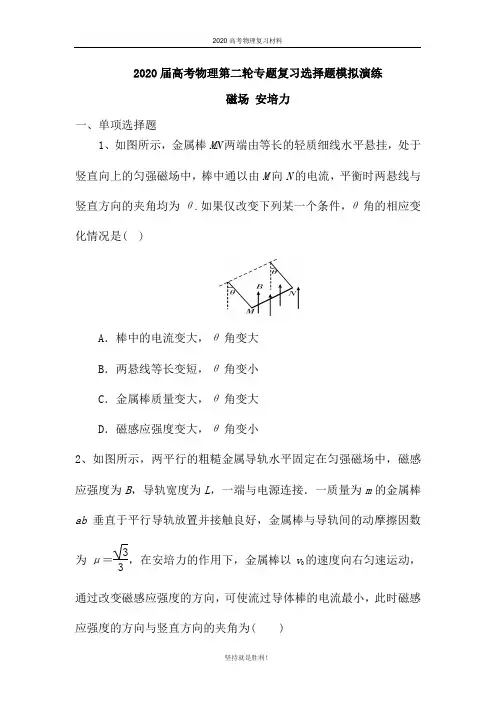

2020届高考物理第二轮专题复习选择题模拟演练磁场安培力一、单项选择题1、如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向的夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( )A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小2、如图所示，两平行的粗糙金属导轨水平固定在匀强磁场中，磁感应强度为B，导轨宽度为L，一端与电源连接．一质量为m的金属棒ab垂直于平行导轨放置并接触良好，金属棒与导轨间的动摩擦因数为μ＝33，在安培力的作用下，金属棒以v0的速度向右匀速运动，通过改变磁感应强度的方向，可使流过导体棒的电流最小，此时磁感应强度的方向与竖直方向的夹角为( )A ．37°B ．30°C ．45°D ．60°3、如图所示，边长为l ，质量为m 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，其磁感应强度大小为B ，此时导线框处于静止状态，细线中的拉力为F 1；保持其他条件不变，现将虚线下方的磁场移至虚线上方，此时细线中拉力为F 2.导线框中的电流大小为( )A ．F 2－F 1BlB ．F 2－F 12BlC ．2F 2－F 1BlD ．2F 2－F 13Bl4、如图所示，置于倾角为θ的导轨上的通电导体棒ab ，恰好保持静止，在下列四个侧视图中，标出了四种可能的匀强磁场方向，侧视图中棒ab 与导轨之间的摩擦力可能为零的图是( )5、如图所示，两根水平放置且相互平行的长直导线分别通有方向相反的电流I1与I2.且I1>I2，与两根导线垂直的同一平面内有a、b、c、d四点，a、b、c在两根导线的水平连线上且间距相等，b是两根导线连线的中点，b、d连线与两根导线连线垂直．则( )A．I2受到的安培力水平向左B．b点磁感应强度为零C．d点磁感应强度的方向必定竖直向下D．a点和c点的磁感应强度不可能都为零6、如图所示，条形磁铁放在水平粗糙桌面上，它的左端上方固定一根与条形磁铁垂直的长直导线，导线中通以如图所示方向的电流时，和原来没有电流通过时相比较，磁铁受到的支持力F N和摩擦力F f( )A．F N减小F f向左B．F N减小F f向右C．F N增大F f向左D．F N增大F f向右7、如图所示，是研究安培力的演示仪，把正方形导线框挂在弹簧秤的下面，导线框平面与纸面垂直．当闭合开关时，导线框外侧边的电流向上(如图所示)，则下列说法正确的是( )A．闭合开关时，弹簧秤的示数变小B．闭合开关后，当滑动变阻器向右滑动时，弹簧秤的示数变大C．若仅变换电源的正、负极后，闭合开关，弹簧秤的示数变小D．若仅把马蹄形磁铁重新放置，使开口向右，N极在上S极在下，线框将受到向左的安培力8、如图所示，绝缘水平桌面上放置一长直导线a，导线a的正上方某处放置另一长直导线b，两导线中均通以垂直纸面向里的恒定电流．现将导线b向右平移一小段距离，若导线a始终保持静止，则( )A．导线b受到的安培力方向始终竖直向下B．导线a对桌面的压力减小C．导线b受到的安培力减小D．导线a受到桌面水平向右的摩擦力9.如图所示，质量为m的导体棒ab垂直圆弧形金属导轨MN、PQ放置，导轨下端接有电源，导体棒与导轨接触良好，不计一切摩擦．现欲使导体棒静止在导轨上，则下列方法可行的是( )A．施加一个沿ab方向的匀强磁场B．施加一个沿ba方向的匀强磁场C．施加一个竖直向下的匀强磁场D．施加一个竖直向上的匀强磁场10、如图所示，空间中存在一匀强磁场，将长度为L的直导线放置在y轴上，当通以大小为I、沿y轴负方向的电流后，测得其受到的安培力大小为F，方向沿x轴正方向．则关于磁感应强度的方向和大小，说法正确的是( )A ．只能沿x 轴正方向B ．可能在xOy 平面内，大小为2F ILC ．可能在xOz 平面内，大小为2F ILD ．可能在yOz 平面内，大小为2F IL二、多项选择题11、有半径为R 的导电圆环处于某一发散的磁场中，其环面的对称轴MN 为竖直方向，该磁场中与圆环相交的磁感线反向延长后交于对称轴上的某点，磁感线与对称轴成θ角，圆环上各点的磁感应强度B 大小相等，若圆环上载有如图所示的恒定电流I ，则( )A ．导电圆环所受的安培力的方向竖直向下B ．导电圆环所受的安培力的方向竖直向上C ．导电圆环所受的安培力的大小为2BIRD．导电圆环所受的安培力的大小为2πBIRsinθ12、如图所示，空间中有斜向右下方与水平方向成θ角的匀强磁场，一绝缘竖直挡板MN垂直于纸面所在的竖直平面，一根通有垂直纸面向外的电流的水平金属杆，紧贴挡板上的O点处于静止状态．下列说法正确的是( )A．若挡板MN表面光滑，略减小金属杆中电流，金属杆可能仍然静止于O点B．若挡板MN表面光滑，略增大金属杆中电流，要保持金属杆仍然静止，可将挡板绕过O点垂直纸面的轴逆时针转动一定角度C．若挡板MN表面粗糙，略增大金属杆中电流，金属杆可能仍然静止，且金属杆所受的静摩擦力一定增大D．若挡板MN表面粗糙，略减小金属杆中电流，金属杆可能仍然静止，且金属杆所受的静摩擦力方向可能竖直向上13、如图所示，质量是M，长为L的直导线通有垂直纸面向外的电流I，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B的大小和方向可能是( )A ．大小为Mg tan θIL，方向垂直斜面向上 B ．大小为Mg sin θIL，方向垂直纸面向里 C ．大小为MgIL，方向水平向右 D ．大小为Mg IL，方向沿斜面向下 14、如图所示，圆圈中的“×”表示电流方向垂直纸面向里，圆圈中的“•”表示电流方向垂直纸面向外．两根通电长直导线a 、b 平行水平放置，a 、b 中的电流强度均为I ，此时a 受到的磁场力大小为F .当在a 、b 的上方再放置一根与a 、b 平行的通电长直导线c 后，a 受到的磁场力大小仍为F ，图中abc 正好构成一个等边三角形，则此时( )A ．b 受到的磁场力大小为FB ．b 受到的磁场力大小为3FC ．c 受到的磁场力大小为FD．c受到的磁场力大小为3F15、如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行且足够长的水平光滑导轨上，电流方向由M指向N，在两导轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若磁感应强度B按如图乙所示的规律变化，则下列说法正确的是( )A．在最初的一个周期内，导线在导轨上做往复运动B．在最初的一个周期内，导线一直向左运动C．导线一直做加速度不变的匀加速直线运动D．在最初的半个周期内，导线的速度先增大后减小16、如图所示，两平行金属导轨间的距离为L，金属导轨所在的平面与水平面夹角为θ，垂直于导轨所在平面的匀强磁场的磁感应强度为B，金属导轨的一端接有电动势为E、内阻为r的直流电源．现把一个质量为m的导体棒ab放在金属导轨上，导体棒静止且有沿导轨向上运动的趋势．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻为R0，金属导轨电阻不计．现让磁场从图示方向顺时针缓慢转为竖直向上的方向，该过程中金属棒始终保持静止，则金属棒受的( )A．合力增大B．安培力大小不变C．弹力增大D．摩擦力增大答案与解析一、单项选择题1、A解析金属棒受到水平的安培力而使悬线偏转，悬线与竖直方向形成夹角，受力分析如图所示，根据平衡条件有tan θ＝F安mg＝BILmg，由该式知，金属棒中的电流变大，θ角变大，选项A正确；两悬线变短，不影响平衡状态，θ角不变，选项B错误；金属棒质量变大，θ角变小，选项C错误；磁感应强度变大，θ角变大，选项D错误．2、B解析由题意对棒受力分析如图所示，设磁感应强度的方向与竖直方向 成θ 角，则有BIL cos θ＝μ(mg －BIL sin θ)，整理得BIL ＝μmg cos θ＋μsin θ，电流有最小值，就相当于安培力有最小值，代入数据解得θ＝30°，则选项A 、C 、D 错误，B 正确．3、A解析 当在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框处于静止状态，细线中的拉力为F 1，结合矢量的合成法则及三角知识，则线框受到安培力的合力，方向竖直向上，大小为F 安＝BIl－BI l 2，根据平衡条件，则有F 1＋F 安＝mg ；现将虚线下方的磁场移至虚线上方，此时细线中拉力为F 2，则两边受到的安培力大小相等，安培力夹角均为120°，因此安培力合力F ′安＝BI l2，方向向下，则有F 2＝mg ＋F ′安；联立得F 2＝F 1＋BIl ，即I ＝F 2－F 1Bl，选项A 正确． 4、A解析 A 图中棒ab 受重力、水平向右的安培力和斜面的支持力，若三个力平衡，则不受摩擦力，故选项A 正确；B 图中棒ab 受重力、垂直斜面向下的安培力和斜面的支持力，要想处于平衡，一定受摩擦力，故选项B错误；C图中棒ab受重力、竖直向下的安培力和斜面的支持力，要想处于平衡，一定受摩擦力，故选项C错误；D图中棒ab受重力、水平向左的安培力和斜面的支持力，要想处于平衡，一定受摩擦力，故选项D错误．5、D解析电流I1在I2处的磁场方向竖直向下，根据左手定则可知，I2受到的安培力的方向水平向右，故选项A错误；电流I1与I2在b 处产生的磁场方向相同，合磁场方向向下，所以磁感应强度不等于零，故选项B错误；两根水平放置且相互平行的长直导线分别通有方向相反，大小相等的电流I1与I2时，d点的磁感应强度的方向是竖直向下，当两个电流的大小不相等时，d点的合磁场方向不是竖直向下，故选项C错误；电流I1的大小比电流I2大，则c点的磁感应强度可能等于零，a点的磁感应强度不可能等于零，故选项D正确．6、C解析以导线为研究对象，由左手定则判断得知导线所受安培力方向斜向左上方，根据牛顿第三定律得知，导线对磁铁的安培力方向斜向右下方，磁铁有向右运动的趋势，受到地面向左的摩擦力；同时磁铁对地的压力增大，地面对磁铁的支持力也将增大，故选项A、B、D错误，C正确．7、C解析由图可知，磁场方向向左，线框下边中的电流方向向外，由左手定则可知，下边受到的安培力方向向下，弹簧秤示数增大，选项A 错误；闭合开关后，当滑动变阻器向右滑动时，滑动变阻器接入电路中的电阻增大，通过线框的电流减小，线框下边受到的安培力减小，弹簧秤示数减小，选项B错误；若仅变换电源的正、负极后，线框下边中的电流方向向里，由左手定则可知，下边受到的安培力方向向上，弹簧秤示数变小，选项C正确；若仅把马蹄形磁铁重新放置，使开口向右，N极在上S极在下，由左手定则可知，下边受到的安培力方向向右，选项D错误．8、C解析a与b的电流的方向相反，根据电流与电流之间的相互作用力的特点可知，a与b之间的力为吸引力，当b水平向右平移时，导线a产生的磁场方向在b点为向右下方，根据左手定则可知，导线b受到的安培力方向不在竖直方向上，故选项A错误；当b水平向右平移时，a、b间的距离增大，b在a处产生的磁场强度大小减小，a受到的安培力减小且方向发生变化，根据力的合成可知，导线对桌面的压力增大，所以a受到的摩擦力向左，故导线a对桌面的摩擦力向右，故选项B 、D 错误；由于a 、b 间的距离增大，故a 在b 处产生的磁场强度大小减小，根据安培力F ＝BIL 可知，受到的安培力减小，故选项C 正确．9. C解析 施加一个沿ab 方向的匀强磁场或ba 方向的匀强磁场，导体棒都不受安培力，不可能静止在导轨上，则选项A 、B 错误；由b 看向a 时，施加一个竖直向下的匀强磁场，由左手定则可知导体棒所受安培力方向水平向右，可能静止在导轨上，则选项C 正确；由b 看向a 时，施加一个竖直向上的匀强磁场，由左手定则可知，导体棒所受安培力方向水平向左，不可能静止在导轨上，则选项D 错误．7.D解析：电流I 沿y 轴负方向，安培力大小为F ，沿x 轴正方向，若B＝2F IL，则B 与I 不垂直，但要求B 的两个分量，一个沿z 轴正向，一个平行y 轴，那只能在yOz 平面内，选项D 正确，选项A 、B 、C 错误．二、多项选择题11、答案 BD解析 将导线分成小的电流元，任取一小段电流元为对象，把磁场分解成水平方向和竖直方向的两个分量，则竖直方向的分磁场产生的安培力的合力为零，水平方向的分磁场产生的安培力为F ＝B 水IL ＝2πBIRsinθ，方向为竖直向上，选项B、D正确．12、BD解析若挡板MN表面光滑，对金属杆受力分析，受重力、支持力和安培力，如图所示．根据平衡条件，有F N＝mg tan θ，如果略减小金属杆中电流，则F略减小，而方向不变，支持力方向也不变，根据平衡条件，支持力和安培力大小应该不变，显然矛盾，故选项A错误；三力平衡时，三个力可以构成首尾相连的矢量三角形，如图所示，略增大金属杆中电流，则安培力略增大，要重新平衡，可以将挡板绕过O点垂直纸面的轴逆时针转动一定角度，即支持力逆时针转动一定角度，如图所示，故选项B正确；挡板MN表面粗糙，受重力、支持力、静摩擦力和安培力，其中静摩擦力可能向上、向下或者为零，略增大金属杆中电流，安培力增大，金属杆可能仍然静止，如果原静摩擦力向上，则F cos θ＋f＝mg，静摩擦力可能是减小的，故选项C错误；挡板MN表面粗糙，略减小金属杆中电流，安培力减小，金属杆可能仍然静止，如果静摩擦力向上，则静摩擦力是增加的，故选项D正确．13、BC解析安培力沿斜面向上大小为Mg tan θ，而重力和支持力的合力等于Mg sin θ小于安培力，所以导线有沿斜面往上的运动趋势，选项A错误；B中直导线安培力为零，而绳的拉力、重力和支持力可以满足平衡条件，选项B正确；安培力竖直向上，重力和安培力平衡，没有支持力和拉力，选项C正确；安培力垂直斜面向上大小为Mg，沿斜面方向分解重力，因为Mg>Mg cos θ，所以导线有离开斜面的运动趋势，选项D错误．14、BC解析加上导线c后，a受到的磁场力如图甲所示，a受到的合磁场力仍为F，则受到c给的磁场力大小也为F，与b给的磁场力夹角为120°，故合力为F a＝F，因为abc正好构成一个等边三角形，所以c 给b的磁场力大小为F，b受到的磁场力如图乙所示，根据平行四边形定则可得b受到的磁场力F b＝2F cos 30°＝3F，根据牛顿第三定律可得，c受到的a、b给的磁场力如图丙所示，根据平行四边形定则可得F c ＝F ，选项B 、C 正确．15、AD解析 由安培力的表达式F ＝BIL 结合题图乙可知，安培力F 在一个周期内随磁感应强度B 的变化而变化，在前14周期内，安培力F 大小方向均不变，加速度大小方向均不变，由于初速度为零，所以导线在水平方向上向右做匀加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，所以选项D 正确；而后在12周期到34周期内，导线MN 反向加速，在一个周期结束时又回到原来的位置，即做往复运动，所以选项A 正确，选项B 、C 错误．16、BC解析：由于金属棒始终保持静止，合力始终为零，保持不变，选项A 错误；由公式F 安＝BIL 可知，由于磁场大小不变，所以安培力大小不变，选项B 正确；磁场垂直斜面时，由平衡条件可得，弹力F N1＝mg cos θ，磁场为竖直向上时，由平衡条件可得，弹力F N2＝mg cos θ＋F安sin θ，所以弹力变大，选项C正确；磁场垂直斜面时，由平衡条件可得，摩擦力F f1＝F安－mg sin θ，当磁场从图示方向顺时针缓慢转为竖直向上的方向时，安培力大小不变，安培力沿斜面方向的分力减小，当减小到与重力沿斜面向下的分力相等时，摩擦力变为零，当安培力沿斜面方向的分力减小到小于重力沿斜面向下的分力时，摩擦力增大，所以摩擦力先减小后增大，选项D错误．。

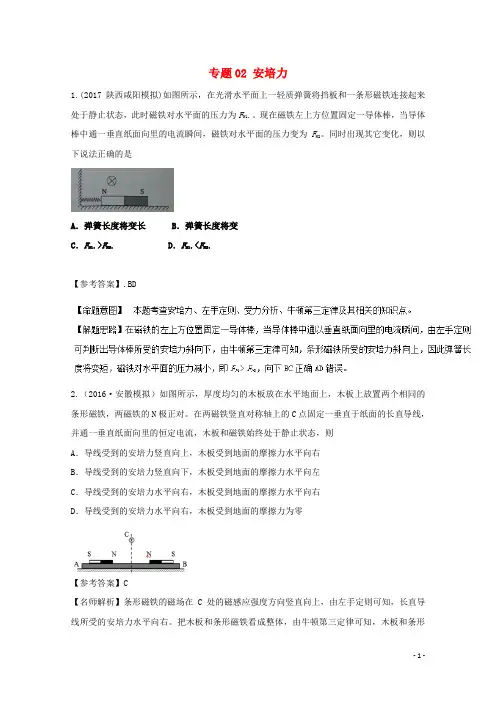

专题02 安培力1.(2017陕西咸阳模拟)如图所示，在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来处于静止状态，此时磁铁对水平面的压力为F N1.。

现在磁铁左上方位置固定一导体棒，当导体棒中通一垂直纸面向里的电流瞬间，磁铁对水平面的压力变为F N2。

同时出现其它变化，则以下说法正确的是A．弹簧长度将变长 B．弹簧长度将变C．F N1.>F N2. D．F N1.<F N2.【参考答案】.BD2.（2016·安徽模拟）如图所示，厚度均匀的木板放在水平地面上，木板上放置两个相同的条形磁铁，两磁铁的N极正对。

在两磁铁竖直对称轴上的C点固定一垂直于纸面的长直导线，并通一垂直纸面向里的恒定电流，木板和磁铁始终处于静止状态，则A．导线受到的安培力竖直向上，木板受到地面的摩擦力水平向右B．导线受到的安培力竖直向下，木板受到地面的摩擦力水平向左C．导线受到的安培力水平向右，木板受到地面的摩擦力水平向右D．导线受到的安培力水平向右，木板受到地面的摩擦力为零【参考答案】C【名师解析】条形磁铁的磁场在C处的磁感应强度方向竖直向上，由左手定则可知，长直导线所受的安培力水平向右。

把木板和条形磁铁看成整体，由牛顿第三定律可知，木板和条形磁铁所受安培力向左。

对木板和条形磁铁，由平衡条件可知，木板受到地面的摩擦力水平向右，选项C 正确。

3. （2016·武汉模拟）如图所示，○×表示电流方向垂直纸面向里，○·表示电流方向垂直纸面向外。

两根通电长直导线a 、b 平行且水平放置，a 、b 中的电流强度分别为I 和2I ，此时a 受到的磁场力大小为F 。

当在a 、b 的上方再放置一根与a 、b 平行的通电长直导线c 后，a 受到的磁场力大小仍为F ，图中abc 正好构成一个等边三角形，此时b 受到的磁场力大小为A ．F BC ．D 【参考答案】DF ’= B ’·2I ·，选项D 正确。

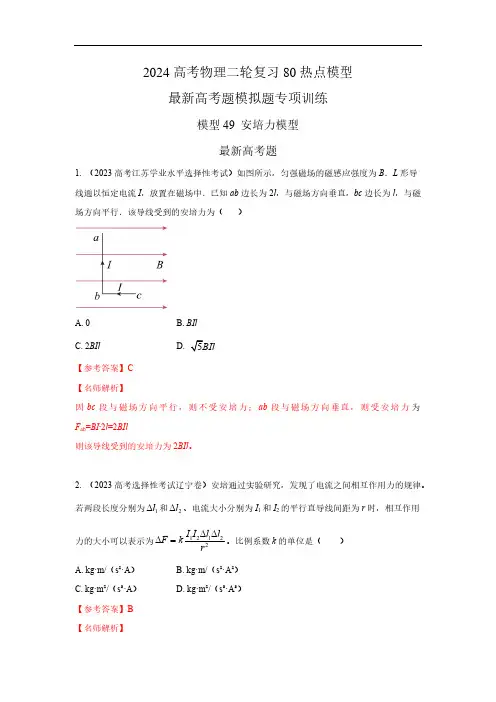

2024高考物理二轮复习80热点模型最新高考题模拟题专项训练模型49 安培力模型最新高考题1. （2023高考江苏学业水平选择性考试）如图所示，匀强磁场的磁感应强度为B ．L 形导线通以恒定电流I ，放置在磁场中．已知ab 边长为2l ，与磁场方向垂直，bc 边长为l ，与磁场方向平行．该导线受到的安培力为（ ）A. 0B. BIlC. 2BIlD. 【参考答案】C【名师解析】因bc 段与磁场方向平行，则不受安培力；ab 段与磁场方向垂直，则受安培力 F ab =BI ∙2l =2BIl则该导线受到的安培力为2BIl 。

2. （2023高考选择性考试辽宁卷）安培通过实验研究，发现了电流之间相互作用力的规律。

若两段长度分别为1l ∆和2l ∆、电流大小分别为I 1和I 2的平行直导线间距为r 时，相互作用力的大小可以表示为21221I I l l F kr ∆∆∆=。

比例系数k 的单位是（ ）A. kg·m/（s²·A ）B. kg·m/（s²·A²）C. kg·m²/（s³·A ）D. kg·m²/（s³·A³）【参考答案】B【名师解析】为根据题干公式21221I I l l F k r∆∆∆=整理可得12212Fr k I I l l ∆=∆∆代入相应物理量单位可得比例系数k 单位为22222N kg m/s kg m/(s A )A A ⋅==⋅⋅B 正确。

3. （2022高考湖北物理）如图所示，两平行导轨在同一水平面内。

一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。

整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。

导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。

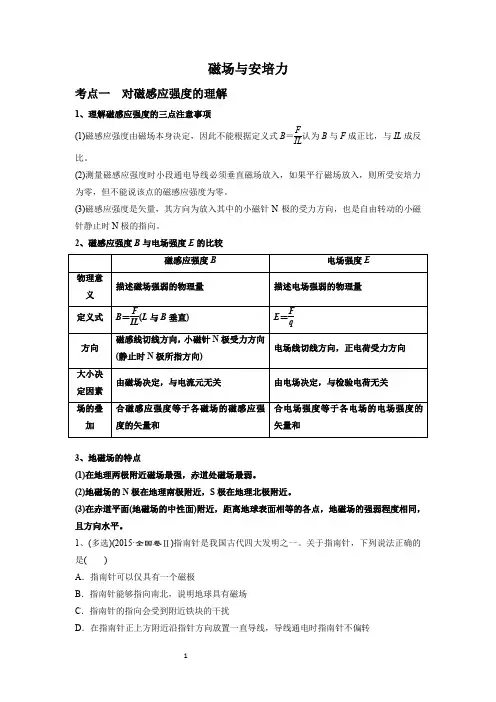

磁场与安培力考点一对磁感应强度的理解1、理解磁感应强度的三点注意事项(1)磁感应强度由磁场本身决定，因此不能根据定义式B＝FIL认为B与F成正比，与IL成反比。

(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零。

(3)磁感应强度是矢量，其方向为放入其中的小磁针N极的受力方向，也是自由转动的小磁针静止时N极的指向。

2、磁感应强度B与电场强度E的比较3、地磁场的特点(1)在地理两极附近磁场最强，赤道处磁场最弱。

(2)地磁场的N极在地理南极附近，S极在地理北极附近。

(3)在赤道平面(地磁场的中性面)附近，距离地球表面相等的各点，地磁场的强弱程度相同，且方向水平。

1、(多选)(2015·全国卷Ⅱ)指南针是我国古代四大发明之一。

关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转2、(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是( )A ．安培力的方向可以不垂直于直导线B ．安培力的方向总是垂直于磁场的方向C ．安培力的大小与通电直导线和磁场方向的夹角无关D ．将直导线从中点折成直角，安培力的大小一定变为原来的一半3、如图所示，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。

ab 、bc 和cd 段的长度均为L ，且Ⅰabc ＝Ⅰbcd ＝135°。

流经导线的电流为I ，方向如图中箭头所示。

判断导线abcd 所受到的磁场的作用力的合力，下列说法正确的是( )A．方向沿纸面向上，大小为(2＋1)ILBB ．方向沿纸面向上，大小为(2－1)ILBC ．方向沿纸面向下，大小为(2＋1)ILBD ．方向沿纸面向下，大小为(2－1)ILB考点二 安培定则的应用与磁场的叠加1、常见磁体的磁感线2、电流的磁场及安培定则安培定则 磁感线 磁场特点直线电流的磁场无磁极、非匀强磁场，且距导线越远磁场越弱 环形电流的磁场 环形电流的两侧分别是N 极和S 极，且离圆环中心越远磁场越弱通电螺线管的磁场与条形磁铁的磁场相似，管内为匀强磁场，管外为非匀强磁场 3、磁场的叠加：磁感应强度为矢量，合成与分解遵循平行四边形定则。

高考物理复习冲刺压轴题专项突破—安培力（含解析）一、选择题（1-9题只有一个选项正确，10-12题有多个选项符合条件）1．如图（a ）所示，在倾角37θ=的斜面上放置着一个金属圆环，圆环的上半部分处在垂直斜面向上的匀强磁场（未画出）中，磁感应强度的大小按如图（b ）所示的规律变化。

释放圆环后，在08t t =和09t t =时刻，圆环均能恰好静止在斜面上。

假设圆环与斜面间最大静摩擦力等于滑动摩擦力，sin 370.6=，则圆环和斜面间的动摩擦因数为（ ）A ．34B ．1516C ．1920D ．2728【答案】D 【解析】根据楞次定律可知，008t 时间内感应电流的方向沿顺时针方向，由左手定则可知圆环上部受安培力沿斜面向下，设圆环半径为r ，电阻为R ，在08t t =时有220101ππ216B B E r r t t t Φ==⋅⋅=，11E I R= 此时圆环恰好静止由平衡得01sin 2cos mg B I r mg θμθ+⋅=同理在09t t =时圆环上部分受到的安培力沿斜面向上2020π2B E r t t ∆Φ==∆，22E I R= 圆环此时恰好静止，由平衡得02sin cos 2mg mg B I r θμθ+=⋅联立以上各式得2728μ=故ABC 错误，D 正确。

故选D 。

2．某实验装置如图所示，用细绳竖直悬挂一个多匝矩形线圈，细绳与传感器相连，传感器可以读出细绳上的拉力大小。

将线框的下边ab 置于蹄形磁铁的、S 极之间，使ab 边垂直于磁场方向且ab 边全部处于N 、S 极之间的区域中。

接通电路的开关，调节滑动变阻器的滑片，当电流表读数为时，传感器的读数为1F ；保持ab 中的电流大小不变，方向相反，传感器的读数变为2F （21F F <）。

已知金属线框的匝数为n ，ab 边长为L ，重力加速度为g ，则可得到（ ）A ．金属线框的质量122F F m g+= B ．N 、S 极之间的磁感应强度12F F B nIL -=C ．传感器的读数为1F 时，ab 中的电流方向为b →aD ．减小电流I 重复实验，则1F 、2F 均减小【答案】A【解析】AB ．通电线圈受到重力安培力和细绳的拉力作用，当电流表读数为I 时，绳子的拉力为1F ，则1F mg nBIL =+保持ab 中的电流大小不变，方向相反，绳子的拉力为2F ，则2F nBIL mg +=联立解得金属框的质量为 122F F m g +=122F F B nIL-= 选项A 正确，B 错误；C ．传感器的读数为1F 时，安培力竖直向下，根据左手定则可知，ab 中的电流方向为a →b ，故C 错误；D ．减小电流I 重复实验，则1F 减小，2F 增大，故D 错误。

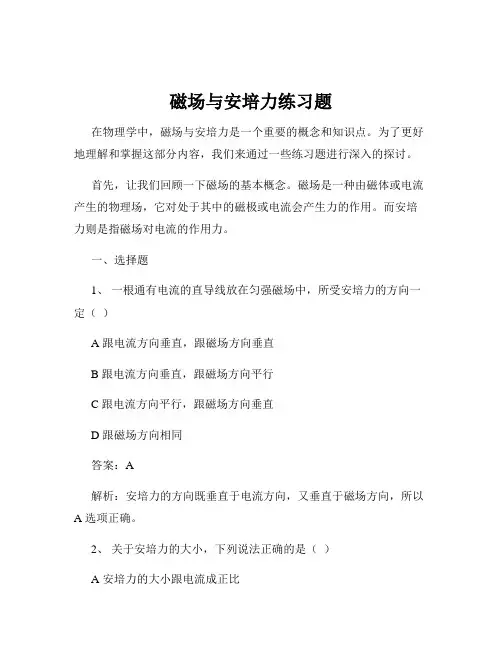

磁场与安培力练习题在物理学中，磁场与安培力是一个重要的概念和知识点。

为了更好地理解和掌握这部分内容，我们来通过一些练习题进行深入的探讨。

首先，让我们回顾一下磁场的基本概念。

磁场是一种由磁体或电流产生的物理场，它对处于其中的磁极或电流会产生力的作用。

而安培力则是指磁场对电流的作用力。

一、选择题1、一根通有电流的直导线放在匀强磁场中，所受安培力的方向一定（）A 跟电流方向垂直，跟磁场方向垂直B 跟电流方向垂直，跟磁场方向平行C 跟电流方向平行，跟磁场方向垂直D 跟磁场方向相同答案：A解析：安培力的方向既垂直于电流方向，又垂直于磁场方向，所以A 选项正确。

2、关于安培力的大小，下列说法正确的是（）A 安培力的大小跟电流成正比B 安培力的大小跟磁场强度成正比C 安培力的大小跟电流和磁场的夹角有关D 安培力的大小跟导线的长度成正比答案：C解析：安培力的大小 F ＝BILsinθ，其中 B 为磁场强度，I 为电流，L 为导线长度，θ 为电流与磁场的夹角。

所以安培力的大小与电流、磁场强度、导线长度以及电流和磁场的夹角都有关，C 选项正确。

3、如图所示，两根平行放置的长直导线 a 和 b 中通有大小相同、方向相反的电流，a 受到的磁场力大小为 F1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为 F2，则此时 b 受到的磁场力大小为（）A F2B F1 F2C F1 ＋ F2D 2F1 F2答案：A解析：两根平行放置的长直导线中通有大小相同、方向相反的电流时，它们之间相互作用力大小相等，方向相反。

当加入匀强磁场后，a 受到的磁场力大小发生变化，但 b 受到的磁场力大小仍与 a 变化后的磁场力大小相等，即 F2 ，A 选项正确。

二、填空题1、一根长为 02m 的直导线，通有 2A 的电流，放在磁感应强度为05T 的匀强磁场中，受到的安培力大小最大为____N。

答案：02解析：当电流方向与磁场方向垂直时，安培力最大，F ＝ BIL ＝05×2×02 ＝ 02 N 。

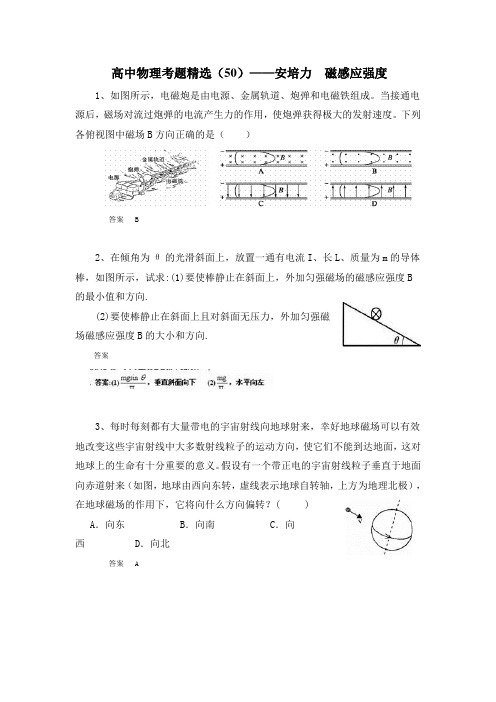

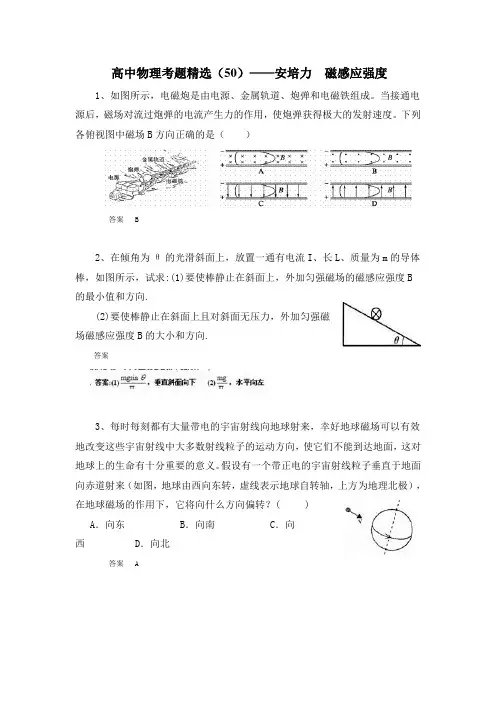

高中物理考题精选（50）——安培力磁感应强度1、如图所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成。

当接通电源后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度。

下列各俯视图中磁场B方向正确的是（）答案 B2、在倾角为θ的光滑斜面上，放置一通有电流I、长L、质量为m的导体棒，如图所示，试求:(1)要使棒静止在斜面上，外加匀强磁场的磁感应强度B的最小值和方向.(2)要使棒静止在斜面上且对斜面无压力，外加匀强磁场磁感应强度B的大小和方向.答案3、每时每刻都有大量带电的宇宙射线向地球射来，幸好地球磁场可以有效地改变这些宇宙射线中大多数射线粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。

假设有一个带正电的宇宙射线粒子垂直于地面向赤道射来（如图，地球由西向东转，虚线表示地球自转轴，上方为地理北极），在地球磁场的作用下，它将向什么方向偏转？( )A．向东 B．向南 C．向西 D．向北答案 A4、如图所示，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是 ( )．A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压力不变D．以上说法都不对答案 A5、光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E 的电源相连，一根质量为m的导体棒ab（电阻不可忽略），用长为l的绝缘细线悬挂，悬线竖直时导体棒恰好与导轨良好接触且细线处于张紧状态，如图所示，系统空间有匀强磁场．当闭合开关S时，导体棒向右摆起，摆到最大高度时，细线与竖直方向成θ角，则（）A．磁场方向一定竖直向下B．磁场方向竖直向下时，磁感应强度最小C．导体棒离开导轨前通过电荷量为(1－cosθ)D．导体棒离开导轨前电源提供的电能等于mgl(1－cosθ)答案 B。

当开关S闭合时，导体棒向右摆起，说明其所受安培力水平向右或有水平向右的分量，但安培力若有竖直向上的分量，应小于导体棒所受重力，否则导体棒会向上跳起而不是向右摆，由左手定则可知，磁场方向斜向下或竖直向下都成立，A错；当满足导体棒“向右摆起”时，若磁场方向竖直向下，则安培力水平向右，在导体棒获得的水平冲量相同的条件下，所需安培力最小，因此磁感应强度也最小，B正确；设导体棒右摆初动能为E k，摆动过程中机械能守恒，有，导体棒的动能是电流做功而获得的，若回路电阻不计，则电流所做的功全部转化为导体棒的动能，此时有W=IEt=qE=E k，得，题设条件有电源内阻不计而没有“其他电阻不计”的相关表述，因此其他电阻不可忽略，那么电流的功就大于，通过的电量也就大于，C错，D错误。

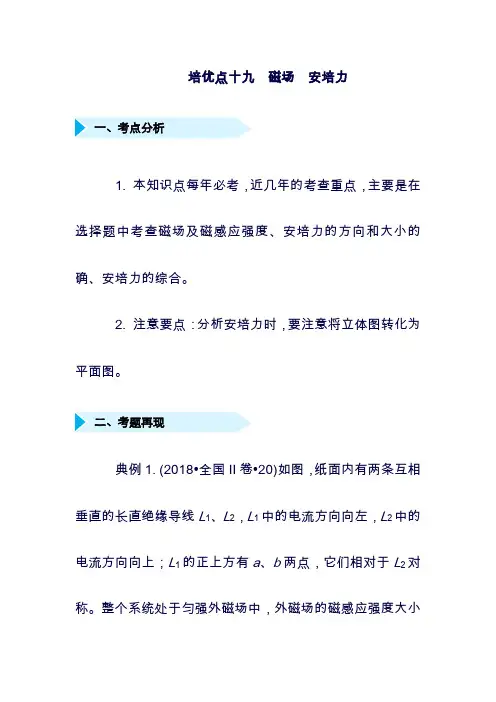

培优点十九磁场安培力一、考点分析1. 本知识点每年必考，近几年的考查重点，主要是在选择题中考查磁场及磁感应强度、安培力的方向和大小的确、安培力的综合。

2. 注意要点：分析安培力时，要注意将立体图转化为平面图。

二、考题再现典例1. (2018∙全国II卷∙20)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外。

已知a 、b 两点的磁感应强度大小分别为013B 和012B ，方向也垂直于纸面向外。

则( ) A. 流经L1的电流在b 点产生的磁感应强度大小为0712B B. 流经L 1的电流在a 点产生的磁感应强度大小为0112B C. 流经L 2的电流在b 点产生的磁感应强度大小为0112B D. 流经L 2的电流在a 点产生的磁感应强度大小为0712B 【解析】L 1在a 、b 两点产生的磁场强度大小相等设为B 1，方向都垂直于纸面向里，而L 2在a 点产生的磁场强度设为B 2，方向向里，在b 点产生的磁场强度也为B 2，方向向外，规定向外为正，根据矢量叠加原理可知012013B B B B --=，201012B B B B +-=，可解得：10712B B =，20112B B =，故A 、C 正确。

【答案】AC典例2. (2017·全国Ⅲ卷·18)如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l 。

在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零，如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A. 0B. 33B 0C. 233B 0 D. 2B 0【解析】如图甲所示， P 、Q 中的电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系可知，B 1＝33B 0。

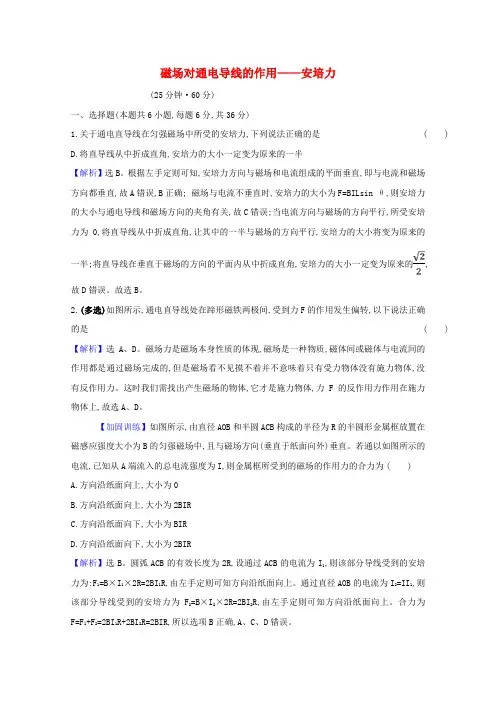

磁场对通电导线的作用——安培力(25分钟·60分)一、选择题(本题共6小题,每题6分,共36分)1.关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是( )D.将直导线从中折成直角,安培力的大小一定变为原来的一半【解析】选B。

根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,故A错误,B正确; 磁场与电流不垂直时,安培力的大小为F=BILsin θ,则安培力的大小与通电导线和磁场方向的夹角有关,故C错误;当电流方向与磁场的方向平行,所受安培力为0,将直导线从中折成直角,让其中的一半与磁场的方向平行,安培力的大小将变为原来的一半;将直导线在垂直于磁场的方向的平面内从中折成直角,安培力的大小一定变为原来的,故D错误。

故选B。

2.(多选)如图所示,通电直导线处在蹄形磁铁两极间,受到力F的作用发生偏转,以下说法正确的是( ) 【解析】选A、D。

磁场力是磁场本身性质的体现,磁场是一种物质,磁体间或磁体与电流间的作用都是通过磁场完成的,但是磁场看不见摸不着并不意味着只有受力物体没有施力物体,没有反作用力。

这时我们需找出产生磁场的物体,它才是施力物体,力F的反作用力作用在施力物体上,故选A、D。

【加固训练】如图所示,由直径AOB和半圆ACB构成的半径为R的半圆形金属框放置在磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向外)垂直。

若通以如图所示的电流,已知从A端流入的总电流强度为I,则金属框所受到的磁场的作用力的合力为( )A.方向沿纸面向上,大小为0B.方向沿纸面向上,大小为2BIRC.方向沿纸面向下,大小为BIRD.方向沿纸面向下,大小为2BIR【解析】选B。

圆弧ACB的有效长度为2R,设通过ACB的电流为I1,则该部分导线受到的安培力为:F1=B×I1×2R=2BI1R,由左手定则可知方向沿纸面向上。

通过直径AOB的电流为I2=II1,则该部分导线受到的安培力为F2=B×I2×2R=2BI2R,由左手定则可知方向沿纸面向上。

磁场对电流的作用(安培力)专题练习1、一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图5所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受到安培力作用后的运动情况为( )A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管2、如图所示，一条形磁铁静止在固定斜面上，上端为N极，下端为S极，其一条磁感线如图所示，垂直于纸面方向有两根完全相同的固定导线，它们与磁铁两端的连线都与斜面垂直且长度相等(如图中虚线所示)。

开始两根导线未通电流，斜面对磁铁的弹力、摩擦力的大小分别为F N、F f，后来两根导线通图示方向大小相同的电流后，磁铁仍然静止，则与未通电时相比 ( )A．F N、F f均变大 B．F N不变，F f变小C．F N变大，F f不变 D．F N变小，F f不变3、通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图所示．下列哪种情况将会发生( )A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动4、两个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图6所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( )A．不动B．顺时针转动C．逆时针转动D．在纸面内平动5．如图所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后静止时 ( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右6、.欧姆最早是用小磁针测量电流的，他的具体做法是：在地磁场的作用下，小磁针处于水平静止状态，在其上方平行于小磁针放置一长直导线，当导线中通有电流时，小磁针会发生偏转，通过小磁针偏转的角度可测量导线中的电流。

高中安培定则练习题及讲解### 高中安培定则练习题及讲解#### 练习题题目1：一根通电直导线在磁场中，如果电流方向为从东向西，磁场方向为从北向南，求导线所受的安培力的方向。

题目2：假设有一个通电圆环，其电流方向为顺时针，圆环所在平面与水平面垂直，求圆环所受的安培力的大小和方向。

题目3：一个长为L的通电直导线，通有电流I，放置在均匀磁场B 中，磁场方向垂直于导线。

求导线所受的安培力大小。

题目4：一个通电螺线管，其内部磁场方向从螺线管的一端指向另一端，螺线管的电流方向为从螺线管的一端流向另一端。

求螺线管所受的安培力大小。

题目5：一个通电导线圈，其平面与磁场方向垂直，导线圈的总长度为L，通有电流I，求导线圈所受的安培力大小。

#### 讲解安培定则，也称为右手螺旋定则，是用于判断通电导线在磁场中所受力方向的法则。

根据安培定则，当电流方向与磁场方向垂直时，导线所受的安培力方向垂直于电流方向和磁场方向，且满足右手螺旋关系。

解答题目1：根据安培定则，电流方向为从东向西，磁场方向为从北向南，导线所受的安培力方向将垂直于电流和磁场方向，即指向“下”。

解答题目2：对于通电圆环，其安培力的方向可以通过将圆环分割成无数小段，每小段导线所受的安培力方向均垂直于磁场方向。

由于圆环对称，所有小段导线的安培力将相互抵消，因此整个圆环所受的安培力为零。

解答题目3：通电直导线在均匀磁场中所受的安培力大小可以通过公式 \( F = BIL \sin(\theta) \) 计算，其中 \( \theta \) 为电流方向与磁场方向的夹角。

由于题目中磁场方向垂直于导线，\( \theta = 90^\circ \)，所以 \( \sin(\theta) = 1 \)，安培力大小为 \( F = BIL \)。

解答题目4：对于通电螺线管，其内部磁场方向与电流方向一致，因此螺线管所受的安培力为零。

解答题目5：通电导线圈在均匀磁场中所受的安培力可以通过同样的公式 \( F = BIL \sin(\theta) \) 计算。

一、磁场、磁感应强度1．磁场(1)基本性质：磁场对处于其中的磁体、电流和运动电荷有磁力的作用．(2)方向：小磁针的N 极所受磁场力的方向．2．磁感应强度(1)物理意义：描述磁场强弱和方向．(2)定义式：B ＝F IL(通电导线垂直于磁场)．(3)方向：小磁针静止时N 极的指向．(4)单位：特斯拉，符号T.二、磁感线及几种常见的磁场分布1．磁感线 在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致．2．几种常见的磁场(1) 条形磁铁和蹄形磁铁的磁场(如图所示)(2)几种电流周围的磁场分布①磁感线上某点的切线方向就是该点的磁场方向．②磁感线的疏密程度表示磁场强弱．③磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极，在磁体内部，从S极指向N极．④磁感线是假想的曲线，不相交、不中断、不相切．三、安培力的大小和方向1．大小(1)F＝BIL sin θ(其中θ为B与I之间的夹角)(2)磁场和电流垂直时F＝BIL.(3)磁场和电流平行时F＝0.2．方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F⊥B，F⊥I，即F垂直于B和I决定的平面．(注意：B和I可以有任意夹角)[自我诊断]1．判断正误(1)小磁针N极受磁场力的方向就是该处磁感应强度的方向．(√)(2)磁场中的一小段通电导体在该处受力为零，此处B一定为零．(×)(3)由定义式B＝FIL可知，电流强度I越大，导线L越长，某点的磁感应强度就越小．(×) (4)磁感线是真实存在的．(×)(5)通电线圈可等效成条形磁铁，它周围的磁感线起始于线圈一端，终止于线圈的另一端．(×)(6)安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直．(√)2．(多选)指南针是我国古代四大发明之一．关于指南针，下列说法正确的是( ) A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转解析：选BC.指南针有N、S两个磁极，受到地磁场的作用静止时S极指向南方，A错误，B正确．指南针有磁性，可以与铁块相互吸引，C正确．由奥斯特实验可知，小磁针在通电导线放置位置合适的情况下，会发生偏转，D错误．3．磁场中某区域的磁感线如图所示，则( )A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小解析：选B.在磁场中，磁感线的疏密表示磁场的强弱，故B a＜B b，A错误，B正确．同一通电导线如果都垂直放入磁场中，则在a处受力一定比b处受力小，但如果导线与磁场平行放置，受力均为0，故C、D均错误．4．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是( )A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半解析：选B.根据左手定则，安培力垂直于电流和磁感应强度所组成的平面，A错误，B 正确．由安培力公式F＝BIL sin θ(θ为B与I的夹角)可知，C错误．若在垂直于磁感应强度的平面内将直导线折成直角，其有效长度变为原来的22，安培力大小也变为原来的22，D错误．考点一磁场的理解及安培定则1．磁感应强度的三点理解(1)磁感应强度由磁场本身决定，因此不能根据定义式B＝FIL认为B与F成正比，与IL 成反比．(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零．(3)磁感应强度是矢量，其方向为放入其中的小磁针N极的受力方向，也是小磁针静止时N极的指向．2．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.3．磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．◆特别提醒：两个电流附近的磁场的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．对点自测1．指南针是我国古代四大发明之一．当指南针上方有一条水平放置的通电导线时，其N极指向变为如图实线小磁针所示．则对该导线电流的以下判断正确的是( ) A．可能东西放置，通有由东向西的电流B．可能东西放置，通有由西向东的电流C．可能南北放置，通有由北向南的电流D．可能南北放置，通有由南向北的电流解析：选C.若导线东西放置，通有由东向西的电流，根据安培定则可知，小磁针所在处合磁场方向将在南北方向上，其不会出现题图所示情况，故选项A错误．若导线东西放置，通有由西向东的电流，根据安培定则可知，小磁针N极不偏转，故选项B错误．若导线南北放置，通有由北向南的电流时，根据安培定则可知，小磁针N 极将顺时针偏转，可转向图中实线所示位置，故选项C 正确．若导线南北放置，通有由南向北的电流，根据安培定则可知，小磁针N 极将逆时针偏转，指向西北方，故选项D 错误．2． (多选)无限长通电直导线在周围某一点产生的磁场的磁感应强度B 的大小与电流大小成正比，与导线到这一点的距离成反比，即B ＝kI r(式中k 为常数)．如图所示，两根相距L 的无限长直导线分别通有电流I 和3I .在两根导线的连线上有a 、b 两点，a 点为两根直导线连线的中点，b 点距电流为I 的导线的距离为L .下列说法正确的是()A ．a 点和b 点的磁感应强度方向相同B ．a 点和b 点的磁感应强度方向相反C ．a 点和b 点的磁感应强度大小比为8∶1D ．a 点和b 点的磁感应强度大小比为16∶1解析：选AD.根据右手螺旋定则，导线周围的磁场的磁感线，是围绕导线形成的同心圆，两导线在a 处的磁感应强度方向都向下，则合磁感应强度方向向下；根据B ＝kI r ，电流为3I 导线在b 处的磁感应强度方向向下，而电流为I 导线在b 处的磁感应强度方向向上，因电流为3I 导线在b 处产生的磁场较大，则合磁感应强度方向向下，因此a 点和b 点的磁感应强度方向相同，故A 正确，B 错误．两导线在a 处的磁感应强度大小B 1＝3kI L 2＋kI L 2＝k 8I L ；两导线在b 处的磁感应强度大小B 2＝3kI 2L －kI L ＝kI 2L，则a 点和b 点的磁感应强度大小之比为16∶1，故C 错误，D 正确．3．如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 为半圆弧的圆心，∠MOP ＝60°，在M 、N 处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O 点的磁感应强度大小为B 1.若将M 处长直导线移至P 处，则O 点的磁感应强度大小为B 2，那么B 2与B 1之比为( ) A.3∶1B ．3∶2C ．1∶1D ．1∶2解析：选B.如图所示，当通有电流的长直导线在M 、N 两处时，根据安培定则，可知：二者在圆心O 处产生的磁感应强度都为B 1/2；当将M 处长直导线移到P 处时，两直导线在圆心O 处产生的磁感应强度也为B 1/2，做平行四边形，由图中的几何关系，可得B 2B 1＝B 22B 12＝cos 30°＝32，故选项B正确．4．如图甲所示，无限长导线均通以恒定电流I .直线部分和坐标轴接近重合，弯曲部分是以坐标原点O 为圆心的相同半径的一段圆弧，已知直线部分在原点O 处不形成磁场，则图乙中O 处磁感应强度和图甲中O处磁感应强度相同的是( )解析：选A.由题意可知，图甲中O 处磁感应强度的大小是其中一段在O 点产生的磁感应强度大小的2倍，方向垂直纸面向里；图A 中，根据安培定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁感应强度大小是其中一段在O 点的磁感应强度的2倍，且方向垂直纸面向里，故A 正确；同理，图B 中，四段通电导线在O 点产生的磁感应强度是其中一段在O 点产生的磁感应强度的4倍，方向垂直纸面向里，故B 错误；图C 中，右上段与左下段产生磁场叠加为零，则剩余两段产生磁感应强度大小是其中一段在O 点产生磁感应强度的2倍，方向垂直纸面向外，故C 错误；图D 中，四段在O点产生的磁感应强度是其中一段在O 点产生磁感应强度的2倍，方向垂直纸面向外，故D 错误．磁感应强度叠加三步骤空间中的磁场通常会是多个磁场的叠加，磁感应强度是矢量，可以通过平行四边形定则进行计算或判断．其步骤如下：(1)确定场源，如通电导线．(2)定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如图中M 、N 在c 点产生的磁场．(3)应用平行四边形定则进行合成，如图中的合磁场B .考点二 安培力作用下的平衡与加速问题1．分析导体在磁场中平衡和加速问题的思路(1)确定要研究的导体．(2)按照已知力→重力→安培力→弹力→摩擦力的顺序，对导体受力分析．(3)分析导体的运动情况．(4)根据平衡条件或牛顿第二定律列式求解．2．受力分析的注意事项(1)安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 决定的平面．(2)安培力的大小：应用公式F ＝BIL sin θ计算弯曲导线在匀强磁场中所受安培力的大小时，有效长度L 等于曲线两端点的直线长度．(3)视图转换：对于安培力作用下的力学问题，导体棒的受力往往分布在三维空间的不同方向上，这时应利用俯视图、剖面图或侧视图等，变立体图为二维平面图．考向1：安培力作用下静态平衡问题通电导体在磁场中受安培力和其它力作用而处于静止状态，可根据磁场方向、电流方向结合左手定则判断安培力方向．[典例1] (多选)如图所示，质量为m 、长度为L 的直导线用两绝缘细线悬挂于O 、O ′，并处于匀强磁场中，当导线中通以沿x 正方向的电流I ，且导线保持静止时悬线与竖直方向夹角为θ.磁感应强度方向和大小可能为( )A ．z 正向，mg IL tan θB ．y 正向，mg ILC ．z 负向，mg IL tan θD ．沿悬线向上，mg ILsin θ解析 本题要注意在受力分析时把立体图变成侧视平面图，然后通过平衡状态的受力分析来确定B 的方向和大小．若B 沿z 正向，则从O 向O ′看，导线受到的安培力F ＝ILB ，方向水平向左，如图甲所示，导线无法平衡，A 错误．若B 沿y 正向，导线受到的安培力竖直向上，如图乙所示．当F T ＝0，且满足ILB ＝mg ，即B ＝mg IL 时，导线可以平衡，B 正确．若B 沿z 负向，导线受到的安培力水平向右，如图丙所示．若满足F T sin θ＝ILB ，F T cos θ＝mg ，即B ＝mg tan θIL，导线可以平衡，C 正确．若B 沿悬线向上，导线受到的安培力左斜下方向，如图丁所示，导线无法平衡，D 错误．答案 BC考向2：安培力作用下动态平衡问题此类题目是平衡问题，只是由于磁场大小或方向、电流大小或方向的变化造成安培力变化，与力学中某个力的变化类似的情景．[典例2] 如图所示，长为L 的通电直导体棒放在光滑水平绝缘轨道上，劲度系数为k 的水平轻弹簧一端固定，另一端拴在棒的中点，且与棒垂直，整个装置处于方向竖直向上、磁感应强度为B 的匀强磁场中，弹簧伸长x 时，棒处于静止状态．则( )A ．导体棒中的电流方向从b 流向aB ．导体棒中的电流大小为kx BLC ．若只将磁场方向缓慢顺时针转过一小角度，x 变大D ．若只将磁场方向缓慢逆时针转过一小角度，x 变大解析 由受力平衡可知安培力方向水平向右，由左手定则可知，导体棒中的电流方向从a 流向b ，故A 错误；由于弹簧伸长为x ，根据胡克定律有kx ＝BIL ，可得I ＝kx BL，故B 正确；若只将磁场方向缓慢顺时针或逆时针转过一小角度，则安培力在水平方向上的分力减小，根据力的平衡可得，弹簧弹力变小，导致x 变小，故C 、D 错误．答案 B考向3：安培力作用下加速问题此类题目是导体棒在安培力和其它力作用下合力不再为零，而使导体棒产生加速度，根据受力特点结合牛顿第二定律解题是常用方法．[典例3] 如图所示，PQ 和MN 为水平平行放置的金属导轨，相距1 m ，导体棒ab 跨放在导轨上，棒的质量为m ＝0.2 kg ，棒的中点用细绳经滑轮与物体相连，物体的质量M ＝0.3 kg ，棒与导轨的动摩擦因数为μ＝0.5，匀强磁场的磁感应强度B ＝2 T ，方向竖直向下，为了使物体以加速度a ＝3 m/s 2加速上升，应在棒中通入多大的电流？方向如何？(g ＝10 m/s 2)解析 导体棒所受的最大静摩擦力大小为f m ＝0.5mg ＝1 NM 的重力为G ＝Mg ＝3 N要使物体加速上升，则安培力方向必须水平向左，则根据左手定则判断得知棒中电流的方向为由a 到b .根据受力分析，由牛顿第二定律有F 安－G －f m ＝(m ＋M )aF 安＝BIL联立得I ＝2.75 A答案 2.75 A 方向由a →b安培力作用下导体的分析技巧(1)安培力作用下导体的平衡问题与力学中的平衡问题分析方法相同，只不过多了安培力，解题的关键是画出受力分析示意图．(2)安培力作用下导体的加速问题与动力学问题分析方法相同，关键是做好受力分析，然后根据牛顿第二定律求出加速度．考点三 磁场中导体运动方向的判断1．判定通电导体运动或运动趋势的思路 研究对象：通电导线或导体――→明确导体所在位置的磁场分布情况――→利用左手定则导体的受力情况――→确定导体的运动方向或运动趋势的方向2．几种判定方法 环形电流小磁针 条形磁铁通电螺线管多个环形电流 对点自测1. 一个可以自由运动的线圈L 1和一个固定的线圈L 2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L 1将( )A ．不动B ．顺时针转动C ．逆时针转动D ．在纸面内平动解析：选B.方法一(电流元法) 把线圈L1沿水平转动轴分成上下两部分，每一部分又可以看成无数段直线电流元，电流元处在L2产生的磁场中，根据安培定则可知各电流元所在处的磁场方向向上，由左手定则可得，上半部分电流元所受安培力均指向纸外，下半部分电流元所受安培力均指向纸内，因此从左向右看线圈L1将顺时针转动．方法二(等效法) 把线圈L1等效为小磁针，该小磁针刚好处于环形电流I2的中心，小磁针的N极应指向该点环形电流I2的磁场方向，由安培定则知I2产生的磁场方向在其中心处竖直向上，而L1等效成小磁针后，转动前，N极指向纸内，因此小磁针的N极应由指向纸内转为向上，所以从左向右看，线圈L1将顺时针转动．方法三(结论法) 环形电流I1、I2之间不平行，则必有相对转动，直到两环形电流同向平行为止．据此可得，从左向右看，线圈L1将顺时针转动．2．如图所示，蹄形磁铁用柔软的细绳悬吊在天花板上，在磁铁两极的正下方固定着一根水平直导线，当直导线中通以向右的电流时( )A．磁铁的N极向纸外、S极向纸内转动，绳子对磁铁的拉力减小B．磁铁的S极向纸外、N极向纸内转动，绳子对磁铁的拉力减小C．磁铁的N极向纸外、S极向纸内转动，绳子对磁铁的拉力增大D．磁铁的S极向纸外、N极向纸内转动，绳子对磁铁的拉力增大解析：选C.假设磁铁不动，导线运动，根据安培定则可知，通电导线左边的磁场斜向下，而右边的磁场斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受安培力的方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，导线顺时针转动．如今导线不动，磁铁运动，根据相对运动，则知磁铁逆时针转动(从上向下看)，即N极向纸外转动，S极向纸内转动．当转动90°时，导线所受的安培力方向竖直向上，根据牛顿第三定律可得磁铁受到导线向下的作用力，故绳子对磁铁的拉力增大，C正确．判断磁场中导体运动趋势的两点注意(1)应用左手定则判定安培力方向时，磁感线穿入手心，大拇指一定要与磁感线方向垂直，四指与电流方向一致但不一定与磁感线方向垂直，这是因为：F一定与B垂直，I不一定与B垂直．(2)导体与导体之间、磁体与磁体之间、磁体与导体之间的作用力和其他作用力一样具有相互性，满足牛顿第三定律．。
