苯乙烯--马来酸酐共聚物PPT

苯乙烯马来酸酐共聚物结构单元苯乙烯马来酸酐共聚物结构单元在当今的化工领域，苯乙烯马来酸酐共聚物（简称SMA）是一种非常重要的高性能材料。

它具有优异的物理性能和化学性能，在许多领域都有广泛的应用。

SMA的结构单元包括苯乙烯和马来酸酐，这两种单体的共聚构成了SMA的主要链结构。

在本文中，我们将深入探讨苯乙烯马来酸酐共聚物的结构单元，以及其在工业和科研中的重要性。

1.结构单元的组成苯乙烯（C8H8）是一种芳香烃化合物，具有稳定的芳香环结构，在化工生产中被广泛应用。

马来酸酐（C4H2O3）是一种无色晶体，可溶于乙醇和醋酸等溶剂，具有多样的官能团。

苯乙烯和马来酸酐通过共聚反应形成的SMA结构单元中，苯乙烯单体通过共价键与马来酸酐单体相连，形成了SMA的主链结构。

这种结构单元具有较高的稳定性和韧性，使得SMA具有优越的力学性能和化学稳定性。

2.在工业上的应用SMA作为一种高性能材料，在工业上有广泛的应用。

它常被用作改性剂、增强剂、黏合剂等添加剂，用于提高材料的机械性能、抗腐蚀性能和热稳定性。

SMA还可用于制备高强度、高耐磨性的复合材料，广泛应用于航空航天、汽车制造、电子产品等领域。

3.在科研上的重要性SMA结构单元的研究对于理解共聚物的结构与性能关系具有重要意义。

通过对SMA结构单元的合成、表征和性能测试，科研人员可以深入探讨其分子链构型、热力学性质和机械性能等方面的特点，为开发具有特定性能的高分子材料提供参考和支持。

SMA结构单元还为设计新型高分子材料提供了重要的思路和范例，对于推动材料科学领域的发展具有重要意义。

总结回顾通过对苯乙烯马来酸酐共聚物结构单元的探讨，我们可以看到其在工业和科研中具有重要的应用和意义。

SMA的优异性能和稳定性使其成为一种理想的高性能材料，得到了广泛的关注和应用。

对SMA结构单元的深入研究不仅有助于理解共聚物的结构与性能之间的关系，还为新型高分子材料的设计和开发提供了重要的参考。

实验一苯乙烯-马来酸酐共聚合(doc)1. 实验目的通过苯乙烯-马来酸酐共聚合反应，了解共聚合反应机理，掌握聚合反应的基本操作技能和实验室安全知识。

2. 实验原理聚合反应是指由单体分子（或其它一些化合物）在自由基、阴离子、阳离子或离子配位催化下，通过一系列化学反应形成高分子聚合物的过程。

其中自由基聚合是最常见的一种聚合形式。

聚合反应可以分为步进聚合和链式聚合两种形式。

链式聚合是最为常见的聚合方式。

共聚合反应是指两个或两个以上的单体分子参与连接，最终形成高聚物的过程。

苯乙烯-马来酸酐共聚合是一种常见的共聚合反应，其反应机理如下：苯乙烯和马来酸酐分别通过自由基和离子活性中间体引发剂形成共聚物。

通过这种方式，形成了一种高分子量的材料，其中苯乙烯与马来酸酐单体之间以一定比例进行连锁聚合。

共聚合反应是通过拼接单体分子来实现的，因而比聚合反应更加复杂。

共聚物的链段结构可能会导致物理性质的变化，对共聚物的合成与应用产生深远的影响。

3. 实验材料● 设备：醇灯、恒温槽、分液漏斗、烘箱等。

● 试剂：苯乙烯、马来酸酐、丙酮、邻苯二甲酸二丁酯等。

4. 实验步骤将苯乙烯和马来酸酐按照摩尔比例称入烧瓶中。

建议采用苯乙烯、马来酸酐的单体比为1:1。

将上述烧瓶加入计量的丙酮，并用丙酮洗涤180℃的恒温槽预热至初始温度。

将溶液加入已预热的恒温槽中，并转动平台，形成恒温试验体。

在试验进行过程中，应不时观察恒温槽温度的变化，保持其在145±2℃之间。

将邻苯二甲酸二丁酯与苯乙烯-马来酸酐共聚聚合物混合后，并在烘箱中加温(80℃，30min)。

4.3 实验结果及分析观察聚合反应的进程，并取样进行分析。

通过分析分子量分布曲线和核磁共振图谱，分析相应的聚合物结构。

4.4 安全注意事项● 危险品要在防护设施下慎重操作，如手套、护目镜、防护衣等。

● 实验区域内不得吸烟、吃东西。

● 实验室内应按规定分类贮存各种试剂、溶剂，不得混放随意使用。

苯乙烯马来酸酐共聚物产能苯乙烯马来酸酐共聚物是一种重要的合成材料，在化工行业中广泛应用。

它具有良好的热稳定性、电绝缘性、耐腐蚀性等优异特性，使得它在塑料制品、涂料、胶粘剂等领域都有着广泛的应用。

本文将从不同角度对苯乙烯马来酸酐共聚物的产能进行深入探讨。

一、简介苯乙烯马来酸酐共聚物，简称SMA共聚物，是由苯乙烯与马来酸酐在反应条件下共聚而成。

这种共聚物具有良好的热稳定性和机械性能，常用于制备高性能塑料、涂料和胶粘剂等产品。

SMA共聚物的产能直接影响其市场供应和应用范围，因此对其产能的评估非常重要。

二、产能现状目前，全球苯乙烯马来酸酐共聚物的产能较为充裕，主要集中在亚洲地区，如中国、韩国和日本等国家。

其中，中国是全球最大的SMA共聚物生产国家，其产能占据全球总量的50%以上。

其次是韩国和日本。

三、产能的影响因素苯乙烯马来酸酐共聚物的产能受到多种因素的影响，如原材料供应、生产技术和市场需求等。

原材料苯乙烯和马来酸酐的供应状况直接决定了SMA共聚物的生产能力。

苯乙烯和马来酸酐的价格波动以及供应的不稳定性可能对产能造成一定的影响。

生产技术的发展与改进也会对SMA共聚物的产能产生影响。

如新型催化剂的应用和反应条件的优化可以提高生产效率，从而增加产能。

市场需求的波动也会对产能造成影响。

市场需求的增长可以促进生产扩张，而需求下降则可能导致产能过剩。

四、产能的发展趋势随着科学技术的不断进步和工业化的推进，苯乙烯马来酸酐共聚物的产能有望继续增加。

生产技术的创新和改进将提高产能和产品质量。

对于SMA共聚物的需求将趋于多样化和特殊化，从而需要更高品质的产品和更高的产能来满足市场需求。

个人观点：苯乙烯马来酸酐共聚物作为一种重要的合成材料，在未来的发展中仍具有巨大的潜力。

随着科技的进步和社会的不断发展，对高性能材料的需求将不断增加，这将进一步推动苯乙烯马来酸酐共聚物产能的提升和技术的创新。

随着环境保护意识的提高，对可持续发展和绿色生产的需求也在不断增加。

实验一苯乙烯-马来酸酐共聚合一、实验目的通过聚苯乙烯-马来酸酐树脂的合成，了解共聚合的原理及其特点。

二、实验原理本实验制备的聚苯-丁树脂是采用苯乙烯与顺丁烯二酸酐（马来酸酐），在甲苯(或乙苯)溶剂中以过氧化二苯甲酰为引发剂进行溶液聚合，因为生成的苯-丁共聚物不溶于溶剂因而又称为沉淀聚合。

顺丁烯二酸酐自身很难聚合，但与苯乙烯很容易进行共聚，而且总是形成1∶1 的交替共聚物其反应如下：三、实验仪器与试剂四口瓶，回流冷凝管，电动搅拌器，恒温水浴，温度计，滴液漏斗马来酸酐，苯乙烯，过氧化二苯甲酰，二甲苯四、实验步骤1. 在装有搅拌器、回流冷凝管、温度计和滴液漏斗的250mL 四口瓶中加入12g 马来酸酐和100 mL 二甲苯，加热至80 ℃使其全部溶解。

2. 将13 g 苯乙烯，0.25~0.35g 过氧化二苯甲酰和50 mL 二甲苯混合摇匀后自滴液漏斗加入反应瓶中，温度不超过90℃，约30~40 min 滴完。

3. 从出现白色沉淀聚合物时算起，在100~105 ℃下，反应2 h 左右，即可停止反应。

4. 将产物冷至室温，过滤(回收二甲苯)，用石油醚洗涤、干燥，即得白色粉末状聚苯乙烯-马来酸酐树脂。

五、思考题顺丁烯二酸酐自身很难聚合，但与苯乙烯共聚很容易，为什么?其共聚物结构如何?参考文献1.潘祖仁主编，高分子化学（第三版），北京：化学工业出版社，2003 年.实验二 醋酸乙烯酯的乳液聚合-白乳胶的制备一、实验目的1. 熟悉乳液聚合的特点，了解乳液聚合中各组分的作用。

2. 掌握制备聚醋酸乙烯胶乳的方法。

二、实验原理乳液聚合是指单体在乳化剂的作用下，分散在介质中加入水溶性引发剂，在机械搅拌或振荡情况下进行非均相聚合的反应过程。

乳液聚合体系主要包括单体、分散介质(水)、乳化剂、引发剂。

乳液聚合的机理不同于一般的自由基聚合，可以同时提高聚合速度和分子量。

而在本体、溶液和悬浮聚合中，使聚合速率提高的一些因素，往往使分子量降低。

苯乙烯—马来酸酐无规共聚物改性研究以甲苯为溶剂、偶氮二异丁腈为引发剂，通过沉淀聚合法制备了苯乙烯-马来酸酐共聚物，并测定共聚物中酸酐的含量。

以丙酮为溶剂，对甲苯磺酸为催化剂，在苯乙烯-马来酸酐共聚物中加入聚氧乙烯醚改性剂，回流条件下合成了以苯乙烯-马来酸酐为主链，聚氧乙烯醚链为侧链的改性聚合物，使用傅立叶红外光谱对其结构进行表征。

标签：沉淀聚合；苯乙烯-马来酸酐无规共聚物；接枝反应；改性1 前言采用沉淀聚合方法[1]合成的苯乙烯-马来酸酐无规共聚物，其中马来酸酐含量高且容易水解，水解之后性能发生很大的变化，再加上刚性强难以加工成型而不能用作工程塑料。

作为皮革复鞣剂时，由于酸酐基团容易水解而失去化学反应活性，且该共聚物玻璃化转变温度比较高，导致用其填充的皮革不够柔软[2]。

此外，由于苯乙烯-马来酸酐无规共聚物中马来酸酐含量高，很容易水解成羧基，会排斥带有负电荷的染料而导致败色现象。

苯乙烯-马来酸酐共聚物（SMA）具有良好的耐热性、耐磨性、装饰性和尺寸稳定性等特点[3]，其分子链含有酸酐及苯环单元，具有很强的反应活性及衍生能力，在较温和的条件下易发生酯化、酰胺化、酰亚胺化，与碱发生酸碱中和反应，或使其带上电荷等，从而改变SMA 的亲水性、亲油性、柔性和热稳定性等性能。

通过这种分子设计和改造，合成出了许多新的功能化聚合物，拓宽了SMA的应用领域[4]。

王康成等[5]用自行合成的荧光小分子化合物，与商品化的苯乙烯-马来酸酐共聚物（SMA）中的酸酐基团反应，制成聚苯乙烯-马来酰亚胺（SMI），实现了SMA化学改性，在获得荧光聚合物的同时，不仅保持了原SMA的可溶性、成膜性等优点，其热性能也得到了改善。

吉晓莉等[6]通过自由基聚合反应，合成了含有苯乙烯-马来酸酐共聚物的改性剂，通过表面改性将上述改性剂接枝在粉体表面，研究了不同因素对改性SiC浆料流变特性的影响。

磺化苯乙烯-马来酸酐接枝共聚物具有特殊的分子结构，是良好的分散剂，袁奥兰介绍了合成磺化苯乙烯-马来酸酐接枝共聚物的3种方法，并综述了这些方法的优缺点以及目前的研究进展，同时也对这种分散剂的分散机理进行了简单的介绍[7]。

1、苯乙烯－马来酸酐共聚物的有关背景1.1、苯乙烯－马来酸酐共聚物的研发历史和生产规模1.2、苯乙烯－马来酸酐共聚物的重要用途2、苯乙烯－马来酸酐共聚物2.1、苯乙烯－马来酸酐共聚物设计思路2.2、苯乙烯－马来酸酐共聚物要解决的理论和/或实际问题3、苯乙烯－马来酸酐共聚物合成原理3.1、苯乙烯－马来酸酐共聚物合成原理3.2、苯乙烯－马来酸酐共聚物合成反应式3.3、苯乙烯－马来酸酐共聚物合成方法4、本设计所涉及的原材料简介4.1、苯乙烯的性质4.2、苯乙烯的危害4.3、马来酸酐的性质4.4、马来酸酐的危害5、聚合物合成工艺过程介绍5.1、聚合配方5.2、加料过程5.3、合成条件5.4、回收过程5.5、后处理过程5.6、主要单元设备介绍6、聚合物合成工艺流程图（一张A4纸）7、聚合物合成工艺的关键工艺条件分析（1）温度（2）压力（3）加料顺序（4）溶剂选用（5）聚合终点如何控制（6）如何控制产物分子量及其分布（7）产物的其它重要技术指标，（8）单体使用注意事项8、SMA共聚物的改性方向9、设计总结展望一下本设计工艺的前景10、参考文献一、苯乙烯－马来酸酐共聚物的有关背景1.1、苯乙烯－马来酸酐共聚物的研发历史和生产规模聚丙烯晴纤维的研究始于30年代。

1931年德国法本公司的Rain首次制造了聚丙烯腈（PAN），但由于此种聚合物不溶于大多数有机、无机溶剂，且熔融温度高于分解温度，所以无法采用当时已知的溶液纺丝及熔融法纺丝，PAN未能制成纤维。

40年代，PAN纤维首先由杜邦公司实现了工业化。

聚丙烯腈纤维是指由聚丙烯腈纺制的纤维或丙烯腈含量占85％以上的共聚物纺制而成的纤维。

2000年世界聚丙烯腈纤维产量2.6685Mt，我国聚丙烯腈纤维产量473.7kt。

1.2、苯/马溶液共聚物的重要用途（1）、苯乙烯-马来酸酐共聚物表面施胶剂的应用①单独使用苯乙烯－马来酸酐表面施胶剂施胶②苯乙烯－马来酸酐与淀粉、PVA复配的应用（2）、苯乙烯－马来酸酐共聚物生物降解的应用聚合物中酸酐在水作用下水解成酸，同时导致高分子溶涨，微生物在共聚物表面附着，当共聚物表面被逐渐侵蚀后，微生物开始渗入共聚物内部，生物降解也随着发生在共聚物内部，从而进一步导致共聚物断链，特性粘数下降，即相对分子量降低，使共聚物变脆，极易破碎。

苯乙烯马来酸酐共聚物的氨解概述苯乙烯马来酸酐共聚物是一种重要的聚合物，由苯乙烯和马来酸酐通过共聚反应合成而成。

氨解是一种常用的化学反应，通过在适当的条件下，用氨水将化合物中的酰胺基团转化为氨基。

本文将重点讨论苯乙烯马来酸酐共聚物的氨解反应。

反应机理苯乙烯马来酸酐共聚物的氨解反应可以通过以下机理进行解释：1.氨水（NH3·H2O）在水溶液中解离为氨离子（NH4+）和氢氧根离子（OH-）。

2.苯乙烯马来酸酐共聚物中的酰胺基团（-CONH-）与氨离子发生亲核取代反应，生成氨基（-NH2）。

3.反应产物中的氨基与氢氧根离子结合，生成氨基苯甲酸（NH2C6H5COOH）和水。

反应方程式如下所示：苯乙烯马来酸酐共聚物+ NH3·H2O → 苯乙烯马来酸酐共聚物的氨解产物 + H2O实验条件苯乙烯马来酸酐共聚物的氨解反应通常在以下条件下进行：1.反应温度：通常在室温下进行，但也可以在加热条件下进行，以加快反应速率。

2.pH值：反应溶液的pH值通常控制在碱性范围（pH 9-10），以促进酰胺基团的亲核取代反应。

3.氨水浓度：氨水的浓度可以根据需要进行调整，较高浓度的氨水可以加快反应速率。

实验步骤苯乙烯马来酸酐共聚物的氨解反应可以按照以下步骤进行：1.准备反应溶液：将苯乙烯马来酸酐共聚物溶解在适量的水中，调节pH值至碱性范围。

2.加入氨水：将适量的氨水加入反应溶液中，搅拌均匀。

3.反应时间：将反应溶液放置在适当的温度下反应一定的时间，通常需要几个小时至几天不等。

4.反应结束：反应结束后，将反应溶液进行过滤或离心，得到苯乙烯马来酸酐共聚物的氨解产物。

5.洗涤：用适当的溶剂对产物进行洗涤，以去除残余的氨水和其他杂质。

6.干燥：将洗涤后的产物进行干燥，可以通过真空干燥或自然晾干的方式进行。

7.表征：对干燥后的产物进行表征，可以使用红外光谱（IR）、核磁共振（NMR）等技术进行结构分析。

应用领域苯乙烯马来酸酐共聚物的氨解产物具有一定的应用价值，主要体现在以下领域：1.表面处理剂：氨解产物可以作为表面处理剂，用于改善材料表面的润湿性、粘附性等性质。

苯乙烯-马来酸酐共聚合成设计[文档副标题]材化1301.陈超苯乙烯和马来酸酐的共聚物(Styrene—maleic Anhydride Copolymer)是一类具有优良耐热性、刚性和尺寸稳定性的重要共聚物。

自20世纪40年代初出现首篇关于苯乙烯(st)-j顷丁烯二酸酐(俗称马来酸酐)(MAn)共聚物(SMA)的专利以来，SMA引起了科学家持续而广泛的关注和深入的研究。

数十年来，SMA成为一种多用途的聚合物，结合共聚物的元素分析CNMR苯乙烯一马来酸酐共聚物是一种性能优良且价格低廉的新型功能高分子材料，其主链中含有的酸酐官能团能与羟基、氨基等活泼基团反应，从而形成一系列功能衍生物，因此被广泛应用于乳胶涂料、水处理剂、黏合剂的改性剂、农药的乳化剂、颜料的分散剂、纺织助剂、印刷油墨、复合材料、环氧树脂的固化剂等领域。

得到了广泛关注。

关键词:马来酸醉;苯乙烯;共聚前言 (3)1 文献综述 (4)1.1 SMA聚合物的发展经历 (4)1.2 SAM共聚物合成方法............................. 错误!未定义书签。

1.2.1 根据单体结构讨论 (4)1.2.2 根据引发体系讨论 (5)1.3.各因素对SMA聚合的影响 (6)1.3.1. 聚合温度与引发剂用量对收率的影响 (6)1.3.2. 单体配比及聚合时间对收率的影响 (7)1.3.3综合分析 (8)1.4 苯乙烯-马来酸酐交替共聚物的特性 (9)1.4.1. 水溶性 (10)1.4.2 单体配比及聚合时间对收率的影响 (10)1.4.3．乳化分散性 (10)1.4.4. 增稠性 (10)1.4.5 絮凝性 (11)1.4.6 其他性能 (11)1.5 工业生产工艺流程图 (11)2.实验部分 (12)2.1. 实验简介 (12)2.2. 合成原理 (12)2.3．主要仪器和药品 (12)2.4．实验内容 (13)2.4.1. 共聚物合成 (13)2.4.2. 共聚物皂化 (13)2.5. 注意事项 (13)3.结论 (14)参考文献 (15)致谢 (16)苯乙烯（St)一马来酸酐(MAn)共聚物（SMA)虽是一种性能优良而价格低廉的新型高分子材料,但只是在最近二、三十年中人们才认识到它的重要性.由于SMA分子中含有极性很强、反应活性很高的酸配官能团,所以它被广泛应用在水处理剂、粘胶剂、乳胶涂料的改性剂、颜料的分散剂、地板抛光的乳化剂、农药的乳化剂、环氧树脂的固化剂等领域.SMA树脂还是大部分通用高分子结构材料的有效的改性剂,它能与PVC、ABS、PC、SAN等高分子材料构成性能很好的共混合金.采用SMA树脂改性的高聚物具有热变形温度(HDT)高,熔体粘度低,加工性能和制品的表面性能好等优点,比如用SMA改性的PVC已经能代替ABS在汽车行业中大量使用.经过SMA改性的高分子材料仍然可以进行油漆、热涂、焊接、钻孔、粘结等各种涂装工艺处理.有关SMA的合成及应用在国外较多,而国内到目前为止这方面的工作还做得很少.根据文献报导,苯乙烯一马来酸配共聚可以用自由基引发的本体、溶液以及悬浮等聚合方法进行.一般认为SMA是完全交替共聚物.但文献中有一种观点认为SMA不是严格的交替共聚物,而仅仅是交替倾向很大的无规共聚物.本文主要采用溶液一沉淀聚合法制备SMA,并对其共聚结构及性能进行表征.1.文献综述1.1.SMA聚合物的发展经历1945年,Alfey和Lavin[1]开创了苯乙烯-马来酸酐共聚物研究的先河。

第19卷第2期2009年4月皮革科学与工程L E A T H E RS C I E N C EA N DE N G I N E E R I N GV o l .19,N o .2A p r .2009文章编号:1004-7964(2009)02-0042-05苯乙烯-马来酸酐共聚物及应用李小华,强西怀,洪新球(陕西科技大学资源与环境学院,陕西西安710021)摘要:苯乙烯-马来酸酐(S M A )交替共聚物及其衍生物由于其特殊的分子结构,具有高表面活性、低界面张力等特性,因而在乳化、增稠、絮凝等方面有广阔的应用前景。

本文对S M A 交替共聚物的研究现状、性能特点、合成方法、改性方法及其在制革中的应用进行了概述。

关键词:苯乙烯;马来酸酐;交替共聚物;制革;应用中图分类号:T S 529.1 文献标识码:AP o l y m e r o f S t y r e n e -m a l e i c a n h y d r i d e a n di t s A p p l i c a t i o nE v o l v e m e n tL I X i a o -h u a ,Q I A N GX i -h u a i ,H O N GX i n -q i u(C o l l e g e o f R e s o u r c e a n d E n v i r o n m e n t ,S h a a n x i U n i v e r s i t y o f S c i e n c e a n dT e c h n o l o g y ,X i 'a n 710021,C h i n a )A b s t r a c t :S t y r e n e -m a l e i c a n h y d r i d e a l t e r n a t i n g c o p o l y m e r a n di t s m o d i f i c a t i o np r o d u c t s h a v e s p e c i a l m o l e c u l a r s t r u c t u r e ,h i g hs u r f a c e a c t i o n ,l o wi n t e r f a c i a l t e n s i o na n ds o m e o t h e r p r o p e r t i e s ,t h u s ,t h e y a r e p r o m i s i n gi nt h e a r e ao f e m u l s i f i c a -t i o n ,d e n s i f i c a t i o n ,f l o c c u l a t i o n .I n t h i s p a p e r ,s o m e p r o p e r t i e s a r e s u m m a r i z e di n c l u d i n g t h e d e v e l o p m e n t ,s t u d y i n g a c t u -a l i t i e s ,s t r u c t u r a l p r o p e r t i e s ,p r e p a r a t i o na n d m o d i f i c a t i o n m e t h o d s o f s t y r e n e -m a l e i c a n h y d r i d e a l t e r n a t i n g c o p o l y m e r a n d i t s a p p l i c a t i o n i n l e a t h e r i n d u s t r y .K e y w o r d s :s t y r e n e ;m a l e i c a n h y d r i d e ;a l t e r n a t i v e c o p o l y m e r ;l e a t h e r ;a p p l i c a t i o n收稿日期:2008-09-08第一作者简介:李小华(1985-),女,江西吉安人,硕士,研究方向:轻纺化工助剂。

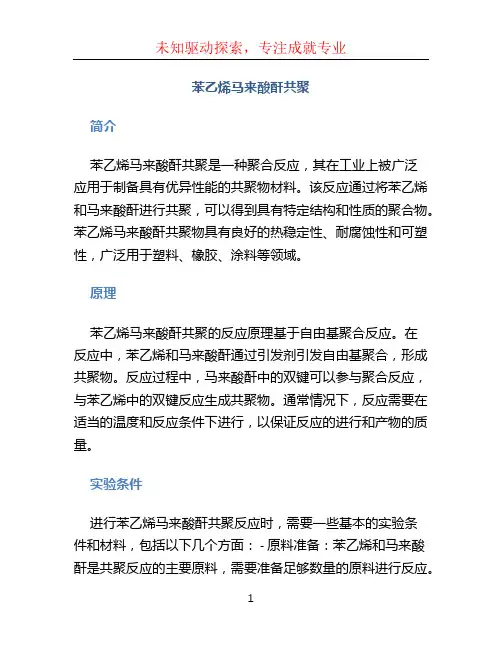

苯乙烯马来酸酐共聚简介苯乙烯马来酸酐共聚是一种聚合反应，其在工业上被广泛应用于制备具有优异性能的共聚物材料。

该反应通过将苯乙烯和马来酸酐进行共聚，可以得到具有特定结构和性质的聚合物。

苯乙烯马来酸酐共聚物具有良好的热稳定性、耐腐蚀性和可塑性，广泛用于塑料、橡胶、涂料等领域。

原理苯乙烯马来酸酐共聚的反应原理基于自由基聚合反应。

在反应中，苯乙烯和马来酸酐通过引发剂引发自由基聚合，形成共聚物。

反应过程中，马来酸酐中的双键可以参与聚合反应，与苯乙烯中的双键反应生成共聚物。

通常情况下，反应需要在适当的温度和反应条件下进行，以保证反应的进行和产物的质量。

实验条件进行苯乙烯马来酸酐共聚反应时，需要一些基本的实验条件和材料，包括以下几个方面： - 原料准备：苯乙烯和马来酸酐是共聚反应的主要原料，需要准备足够数量的原料进行反应。

- 引发剂：引发剂是触发聚合反应的物质，常用的引发剂包括过硫酸铵、过氧化苯甲酰等。

- 溶剂：溶剂可在反应中起到媒介作用，常用的溶剂有二甲苯、苯等。

- 反应温度和时间：反应的温度和时间是影响共聚反应速率和产物性质的重要因素。

反应机理苯乙烯马来酸酐共聚的反应机理可以分为以下几个步骤：1. 引发剂的分解：引发剂在反应过程中受到外界激发，分解产生自由基。

2. 自由基的产生：通过引发剂的分解，产生的自由基可以进一步引发苯乙烯和马来酸酐分子中的双键开启聚合反应。

3. 反应进行：自由基引发后的聚合反应会一直进行，直到所有的苯乙烯和马来酸酐分子都参与了聚合反应。

4. 终止反应：聚合反应过程中，可以通过添加适当的抑制剂或调整反应条件来终止反应，得到所需的聚合物。

应用苯乙烯马来酸酐共聚物具有许多优异的性质和应用价值，因此在工业上得到了广泛的应用。

以下是一些常见的应用领域：1. 塑料：苯乙烯马来酸酐共聚物可以用于制备高性能塑料，具有优异的力学性能和热稳定性，适用于汽车零件、光学材料等。

2. 橡胶：苯乙烯马来酸酐共聚物可以改善橡胶的强度、耐磨性和耐腐蚀性，广泛应用于橡胶制品的生产。

苯乙烯-马来酸酐无规共聚物介绍苯乙烯-马来酸酐无规共聚物介绍苯乙烯-马来酸酐无规共聚物是通过采用生产聚苯乙烯（PS）的技术制造出来的。

它在重要的汽车内结构部件应用方面，作为最具有经济性的产品而被采用；同时，在工、商业中，也得到了广泛的使用。

而新的应用正逐渐被开发，有微波炉食品盒、以长玻璃纤维为基础材料的结构部件以及与苯乙烯-马来酸酐共聚物的共混物。

化学与性能最简单形式的透明的苯乙烯-马来酸酐共聚物（SMA）是通过苯乙烯单体与少量的马来酸酐单体反应制得的，见图一1。

马来酸酐单体无规地接到PS主链上，增加了玻璃化转变和热变形温度。

一般苯乙烯-马来酸酐共聚物产品的热变形温度都超过260F。

在注塑成型时，即使温度超过550F时，这种聚合物的性能仍然相当稳定。

在反应阶段，橡胶段接校在聚合物上，可以使之具有很好的韧性。

在许多工程应用中，为了满足韧度要求，这一过程是至关重要的。

在许多应用中，需要通过玻璃纤维补强来增加苯乙烯-马来酸酐共聚物的强度和硬度。

在通过化学方法处理的玻璃纤维表面和高极性的马来酸酐组分之间，化学偶合可以很容易进行并且耐久。

这种良好的粘合可以通过电子显微镜观察其复合材料的断口，而得到充分的证实。

这种粘合性可以使其强度、模量、韧性（甚至长期暴露在恶劣环境下）保持长期不变。

性能稳定化的产品，在温度超过235F、经过2000hr后，其主要的强度和韧性几乎没有损失。

由苯乙烯-马来酸酐共聚物制成的汽车外部构件，在汽车使用寿命期内，充分保证了乘客的安全性。

这一点是至关重要的。

品种和性能实际上，只有一个厂向世界供应苯乙烯-马来酸酐共聚物。

可以买到的其它的苯乙烯共聚物和三元共聚物有苯乙烯-丙烯睛共聚物、苯乙烯-甲基丙烯酸甲酯共聚物以及苯乙烯-甲基丙烯酸甲酯-马来酸团三元共聚物。

这种聚合物冲击性的改善一般可通过与接枝ABS聚合物混合来获得。

其它苯乙烯聚合物品种在市场有售的包括：与甲基丙烯酸或许多不同的酰亚胺共聚，有时也有与丙烯睛共聚制成的产品。

实验一甲基丙烯酸甲酯的本体聚合一、实验目的1. 了解自由基聚合的基本原理和体系中各组分的作用。

2. 掌握甲基丙烯酸甲酯本体聚合的实施方法。

二、实验原理本体聚合是指单体本身在不加溶剂及其他分散介质的情况下由微量引发剂或光、热、辐射能等引发进行的聚合反应。

由于聚合体系中的其他添加物少（除引发剂外，有时会加入少量必要的链转移剂、颜料、增塑剂、防老剂等），因而所得聚合产物纯度高，特别适合于制备一些对透明性和电性能要求高的产品。

本体聚合的体系组成和反应设备是最简单的，但聚合反应却是最难控制的，这是由于本体聚合不加分散介质，聚合反应到一定阶段后，体系粘度大，易产生自动加速现象，聚合反应热也难以导出，因而反应温度难控制，易局部过热，导致反应不均匀，使产物分子量分布变宽。

这在一定程度上限制了本体聚合在工业上的应用。

为克服以上缺点，常采用分阶段聚合法，即工业上常称的预聚合和后聚合。

除产物纯度高外，本体聚合的另一大优点是可进行浇铸聚合，即将预聚合产物浇入模具中进行后聚合，反应完成后即可获得产品。

三、仪器与试剂仪器：恒温水浴，试管夹，试管，锥形瓶（50 mL）试剂：甲基丙烯酸甲酯（MMA）20 mL，过氧化二苯甲酰（BPO）0.019 g四、实验步骤1. 预聚合在50mL锥形瓶中加入20 mL MMA及单体质量0.1%的BPO，瓶口用胶塞塞上，用试管夹夹住瓶颈在85～90℃的水浴中不断摇动，进行预聚合约0.5 h，注意观察体系的粘度变化，当体系粘度变大，但仍能顺利流动时，结束预聚合。

2. 浇铸灌模将以上制备的预聚液小心地分别灌入预先干燥的两支试管中，浇灌时注意防止锥形瓶外的水珠滴入。

3. 后聚合将灌好预聚液的试管口塞上棉花团，放入45～50℃的水浴中反应约20 h，注意控制温度不能太高，否则易使产物内部产生气泡。

然后再升温至100～105℃反应2～3 h，使单体转化完全，完成聚合。

4. 取出所得有机玻璃棒，观察其透明性，是否有气泡。

实验名称苯乙烯-马来酸酐交替共聚合2013级高分子2班林夏洁 1314171014覃秋桦 1314171027一、实验目的1.了解苯乙烯与马来酸酐自由基交替共聚的基本原理；2.了解单体浓度对聚合反应速度的影响，掌握苯乙烯与马来酸酐自由基交替共聚合的方法。

二、实验原理带强推电子取代基的乙烯基单体与带强吸电子取代基的乙烯基单体组成的单体对进行共聚合反应时容易得到交替共聚物。

如本实验的苯乙烯和马来酸酐就是发生交替共聚，其反应机理有两种理论：（1）过渡态极性理论因为极性效应，苯乙烯自由基更易于马来酸酐单体形成稳定的共振过渡态，因而优先与马来酸酐进行交叉链增长反应；反之马来酸酐自由基则优先与苯乙烯单体加成，得到交替共聚物。

（2）电子转移复合物均聚理论“电子转移复合物均聚理论”认为两种不同的极性的单体先形成电子转移复合物，该复合物再进行均聚反应得到交替共聚物，这种聚合方式不再是典型的自由基聚合。

其中，D为带给电子取代基单体，A为带吸电子取代基单体。

顺丁烯二酸酐由于结构对称，极化度低一般不能自聚。

但是它能与苯乙烯相好地共聚，这是因为顺丁烯二酸酐上有强吸电子基，使双键上电子云密度降低，因而具有正电性，而苯乙烯具有共扼体系的结构，当带正电性的单体进攻时，双键上显负电性，因而电性相反的两种烯类单体容易交替地进入聚合链生成交替共聚物。

苯乙烯(M1)和顺丁烯二酸酐(M2)共聚的竞聚率r1＝0.04，r2＝0.015，r1·r2＝0.006 若两种单体以1 比1(mol)投料，则得到的接近交替共聚的产物。

三、实验仪器及药品试剂：苯乙烯、顺丁烯二酸酐、甲苯、AIBN、乙醇仪器：搅拌器、三口瓶、球形冷凝管、温度计、布氏漏斗、抽滤瓶锥形瓶、烧杯、水浴锅、铁架台、滴液漏斗四、实验装置流程图五、注意事项1.沉淀聚合凝胶效应会使反应自动加速，故实验过程中要控制好温度；2.要将苯乙烯、AIBN和甲苯的混合物放入滴液漏斗中缓慢加入。
