水冷却塔构造水冷却塔是一种压力容器，用于将热水降温，也可用于除湿和冷却空气。
水冷却塔的主要结构由内、外双层壳体、热交换器以及不锈钢塔体组成。
在水冷却塔的工作过程中，水从进水口进入到层状热交换器内，热水被分布在热交换器内，经过与冷水的热交换后，冷水被排出，而热水升温，经过盘管热交换器上膛，再次完成了一次热交换，热水再次降温，最终由水冷却塔出水口排出，完成冷却塔的工作过程。
水冷却塔的结构特点:1.体的双层构造，采用全不锈钢外层，内层为低温钢板，达到节省能耗的目的。
2.状热交换器有效利用热水对冷水的热交换，从而改善水的温度，提高冷却效率。
3. 使用螺旋管束来减少水的紊流，增强冷却塔的工作能力。
4. 使用不锈钢材质的水冷却塔，可长久使用，并能承受高温、高压和强酸碱性物质。
水冷却塔的工作原理水冷却塔是利用冷却水和热水进行热交换，进而降低热水的温度，从而达到降温或冷却空气、除湿的目的。
其工作原理是：热水从水冷却塔的进水口进入到层状热交换器内，通过与冷水的热交换后，将热量传递给冷水并降温，冷水由出水口排出，热水经过热交换器上膛，在此过程中再次完成了一次热交换，最终由水冷却塔出水口排出，完成水冷却塔的工作。
水冷却塔的应用水冷却塔广泛应用于各行各业，主要用于降温、除湿和冷却空气，常见的应用场景有：1.调系统中的冷却液循环，通过冷却水降温制冷液，有效降低空调散热器发热量，达到节能降耗的目的。
2.纸、印刷和造箱等行业，用于除湿、清洗以及冷却空气，以达到规定的温度和湿度。
3.处理工厂，用于除去水中的污染物，优化水质，并在必要时完成消毒等操作。
4.工、石油等行业，用于冷却烧结物料，以降低物料的温度，从而提高产品质量。
总结水冷却塔是一种常见的压力容器，可用于将热水降温、冷却空气和进行除湿，其主要结构包括内外双层壳体、热交换器以及不锈钢塔体，采用螺旋管束和层状热交换器，有效利用冷却水对热水的热交换，改善水的温度，提高冷却效率，广泛应用于各行各业，起到重要的作用。

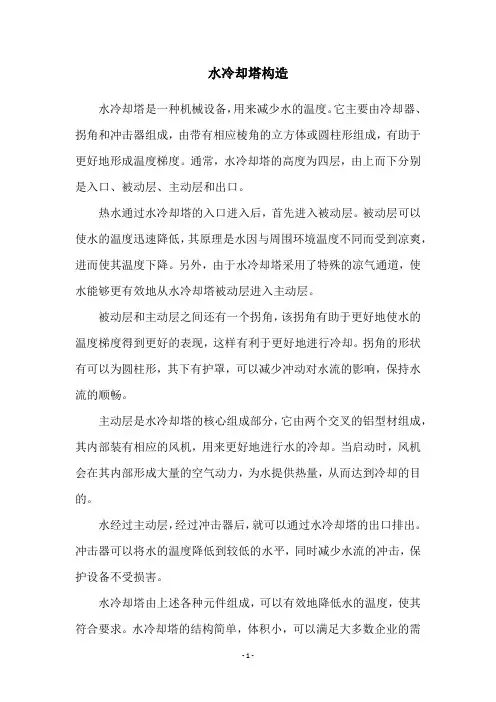

水冷却塔构造水冷却塔是一种机械设备，用来减少水的温度。
它主要由冷却器、拐角和冲击器组成，由带有相应棱角的立方体或圆柱形组成，有助于更好地形成温度梯度。
通常，水冷却塔的高度为四层，由上而下分别是入口、被动层、主动层和出口。
热水通过水冷却塔的入口进入后，首先进入被动层。
被动层可以使水的温度迅速降低，其原理是水因与周围环境温度不同而受到凉爽，进而使其温度下降。
另外，由于水冷却塔采用了特殊的凉气通道，使水能够更有效地从水冷却塔被动层进入主动层。
被动层和主动层之间还有一个拐角，该拐角有助于更好地使水的温度梯度得到更好的表现，这样有利于更好地进行冷却。
拐角的形状有可以为圆柱形，其下有护罩，可以减少冲动对水流的影响，保持水流的顺畅。
主动层是水冷却塔的核心组成部分，它由两个交叉的铝型材组成，其内部装有相应的风机，用来更好地进行水的冷却。
当启动时，风机会在其内部形成大量的空气动力，为水提供热量，从而达到冷却的目的。
水经过主动层，经过冲击器后，就可以通过水冷却塔的出口排出。
冲击器可以将水的温度降低到较低的水平，同时减少水流的冲击，保护设备不受损害。
水冷却塔由上述各种元件组成，可以有效地降低水的温度，使其符合要求。
水冷却塔的结构简单，体积小，可以满足大多数企业的需求，并且能够满足安全操作要求。
此外，水冷却塔的设计便捷，具有良好的性能，且可靠性高，具有很高的经济性和可靠性，因此，受到了大多数企业的欢迎。
另外，要想使水冷却塔运作良好，还需要经常进行维护和维护。
首先，在安装完成后，应定期检查其各部件的状态，以确保设备的安全可靠性，并及时更换损坏的部件。
其次，应定期检查其风机，以保证风机的正常工作。
最后，应定期为水冷却塔内的部件添加润滑油，以防止部件出现损坏和老化现象。
总之，水冷却塔是一种常见的机械设备，用来减少水的温度。
它由冷却器、拐角和冲击器等组成，可以更有效地减少水的温度。
同时，水冷却塔应定期进行维护和维护，以保证其良好的工作效果。

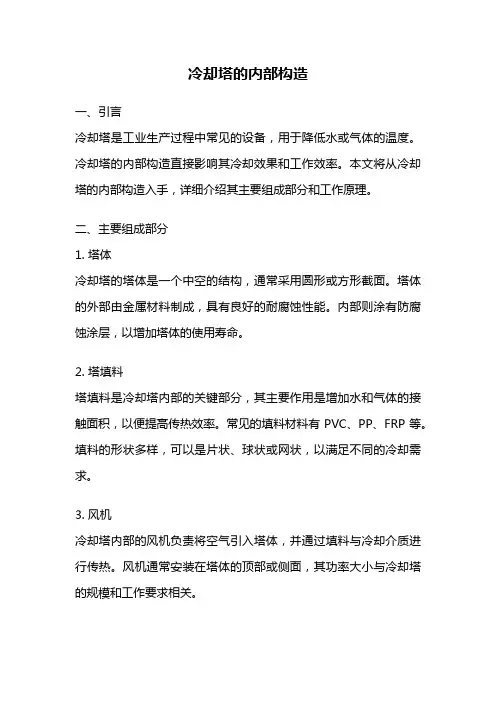

冷却塔的内部构造一、引言冷却塔是工业生产过程中常见的设备，用于降低水或气体的温度。
冷却塔的内部构造直接影响其冷却效果和工作效率。
本文将从冷却塔的内部构造入手，详细介绍其主要组成部分和工作原理。
二、主要组成部分1. 塔体冷却塔的塔体是一个中空的结构，通常采用圆形或方形截面。
塔体的外部由金属材料制成，具有良好的耐腐蚀性能。
内部则涂有防腐蚀涂层，以增加塔体的使用寿命。
2. 塔填料塔填料是冷却塔内部的关键部分，其主要作用是增加水和气体的接触面积，以便提高传热效率。
常见的填料材料有PVC、PP、FRP等。
填料的形状多样，可以是片状、球状或网状，以满足不同的冷却需求。
3. 风机冷却塔内部的风机负责将空气引入塔体，并通过填料与冷却介质进行传热。
风机通常安装在塔体的顶部或侧面，其功率大小与冷却塔的规模和工作要求相关。
4. 喷淋系统喷淋系统是冷却塔的另一个重要组成部分，主要用于将冷却介质均匀地喷洒在填料上，以增加冷却效果。
喷淋系统通常包括喷头、喷水管道和水泵等。
5. 收集器收集器位于冷却塔的底部，用于收集已经冷却的水并将其排出。
收集器通常设有水泵，以便将冷却水送回生产过程中再次使用。
三、工作原理冷却塔的工作原理基于水和空气之间的传热过程。
首先，冷却塔内的风机将空气引入塔体，使其与填料接触。
同时，喷淋系统将冷却介质均匀地喷洒在填料上。
当空气经过填料时，与冷却介质之间发生传热，水的温度被降低，而空气的温度则升高。
最后，冷却后的水被收集器收集并排出，而升温后的空气则被风机排出冷却塔。
四、冷却塔的分类根据冷却介质的不同，冷却塔可以分为水冷却塔和空冷却塔两类。
1. 水冷却塔水冷却塔主要用于工业生产中对水进行冷却的场合。
它通过将水与空气之间的传热，使水的温度降低，以满足生产过程对冷却水的要求。
水冷却塔通常采用填料和喷淋系统的组合，以提高传热效率。
2. 空冷却塔空冷却塔主要用于对气体进行冷却的场合。
它通过将热气体与空气之间的传热，使气体的温度降低。
冷却塔的工作原理冷却塔就是一利用水作为循环冷却剂，从一水循环系统中吸收热量排放至大气中,以降低水温的装置；其冷却是借着水的蒸发过程来完成，并使冷却水可以继续的循环使用.冷却塔是将系统中的热水喷撒至散热材料表面与通过流动的空气相接触，热水与冷空气之间即产生热量交换作用,同时部分的热水被蒸发，因蒸发的吸热作用，蒸发的水蒸汽带走热水的热量使原来的热水温度降低冷却，经冷却后的水落入水槽内，再利用水泵提供的压力将其传送至热交器中，再予吸收热量。
这样达到热量搬运的目的。
1.2 冷却塔的结构通常冷却塔的主体结构主要包括：电机、冷却风扇、布水器、填料、浮球控制阀、进风网、支架、外壳、溢水管，如果多塔并联使用几个塔之间还有平衡管.电机主要是为风扇提供动力,一般有冷却塔专用电机,最好用防水电机；风扇为空气的流动提供动力，材质要轻机械强度要高,无裂纹，无缺口和毛刺；布水器是让水均匀的散开在填料上面,散水效果越好冷却塔的效果就越好，填料可以增大水与空气的接触面积，使水与空气接触充分,接触面积愈大冷却效果越好;在进入冷却塔的热水和空气交换的过程中，不但有热交换还有质交换即水分的蒸发,所以冷却系统的水会随着冷却水的循环不断减少，为了保持水位浮球阀会在水位下降的时候自动补水；如果浮球阀出现故障而使水位过高的时候溢水管会排水,溢水管的高度比积水盘的上沿略低但会高于正常水位的上限。
2。
冷却塔的分类冷却塔的型式有很多种，一般可按通风方式,淋水方式，水与空气的流动方向及室外空气和循环水的接触方式进行分类.（1）按通风方式分，有机械通风和自然通风两类。
（2）按淋水方式分,有点滴式,点滴薄膜式，薄膜式和喷水式四种.（3）按水和空气的流动方向分，有逆流式和横流式两种。
（4）按室外空气和循环水的接触方式分，又有开式系统和闭式系统之分。
空调制冷系统中常用的冷却塔多为逆流和横流式,淋水方式采用薄膜式.一般单座冷却塔和小型冷却塔多采用圆形冷却塔或方形逆流方式的冷却塔,而多座和大型冷却塔多采用横流式冷却塔。

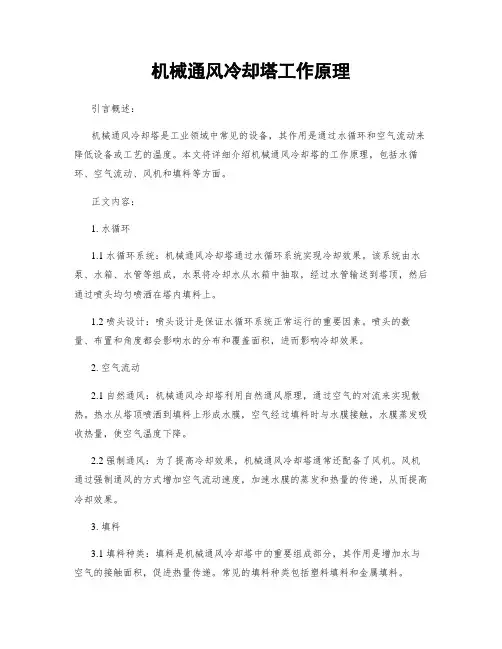

机械通风冷却塔工作原理引言概述：机械通风冷却塔是工业领域中常见的设备，其作用是通过水循环和空气流动来降低设备或工艺的温度。
本文将详细介绍机械通风冷却塔的工作原理，包括水循环、空气流动、风机和填料等方面。
正文内容：1. 水循环1.1 水循环系统：机械通风冷却塔通过水循环系统实现冷却效果。
该系统由水泵、水箱、水管等组成，水泵将冷却水从水箱中抽取，经过水管输送到塔顶，然后通过喷头均匀喷洒在塔内填料上。
1.2 喷头设计：喷头设计是保证水循环系统正常运行的重要因素。
喷头的数量、布置和角度都会影响水的分布和覆盖面积，进而影响冷却效果。
2. 空气流动2.1 自然通风：机械通风冷却塔利用自然通风原理，通过空气的对流来实现散热。
热水从塔顶喷洒到填料上形成水膜，空气经过填料时与水膜接触，水膜蒸发吸收热量，使空气温度下降。
2.2 强制通风：为了提高冷却效果，机械通风冷却塔通常还配备了风机。
风机通过强制通风的方式增加空气流动速度，加速水膜的蒸发和热量的传递，从而提高冷却效果。
3. 填料3.1 填料种类：填料是机械通风冷却塔中的重要组成部分，其作用是增加水与空气的接触面积，促进热量传递。
常见的填料种类包括塑料填料和金属填料。
3.2 填料结构：填料的结构通常呈波纹状，可以增加填料的表面积，提高热量传递效率。
同时，填料之间的空隙也有利于空气流动。
4. 风机4.1 风机类型：机械通风冷却塔通常采用轴流风机或离心风机。
轴流风机适用于低压力、大风量的场合，离心风机适用于高压力、小风量的场合。
4.2 风机位置：风机通常位于冷却塔的顶部或底部。
顶部放置的风机可以更好地引导空气流动，底部放置的风机则更容易进行维护和清洁。
5. 控制系统5.1 温度控制：机械通风冷却塔通常配备温度控制系统，可以根据设备或工艺的需要自动调节冷却水的温度。
5.2 水位控制：水位控制系统可以监测和控制冷却塔水箱的水位，保证水循环系统正常运行。
5.3 故障报警：机械通风冷却塔还可以配备故障报警系统，及时发现和解决设备故障，确保冷却效果和安全运行。

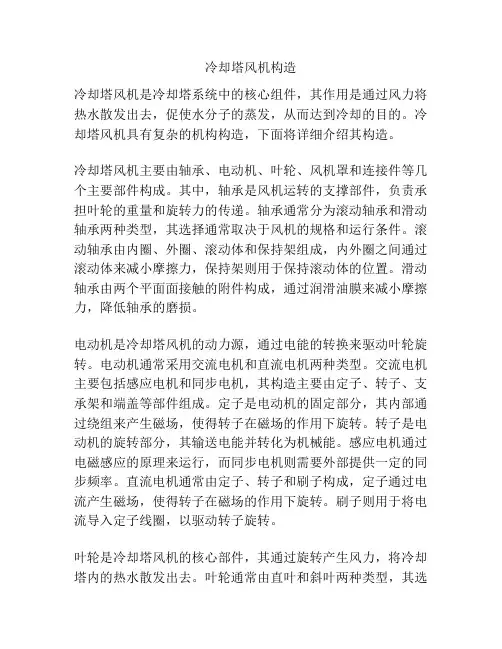

冷却塔风机构造冷却塔风机是冷却塔系统中的核心组件，其作用是通过风力将热水散发出去，促使水分子的蒸发，从而达到冷却的目的。
冷却塔风机具有复杂的机构构造，下面将详细介绍其构造。
冷却塔风机主要由轴承、电动机、叶轮、风机罩和连接件等几个主要部件构成。
其中，轴承是风机运转的支撑部件，负责承担叶轮的重量和旋转力的传递。
轴承通常分为滚动轴承和滑动轴承两种类型，其选择通常取决于风机的规格和运行条件。
滚动轴承由内圈、外圈、滚动体和保持架组成，内外圈之间通过滚动体来减小摩擦力，保持架则用于保持滚动体的位置。
滑动轴承由两个平面面接触的附件构成，通过润滑油膜来减小摩擦力，降低轴承的磨损。
电动机是冷却塔风机的动力源，通过电能的转换来驱动叶轮旋转。
电动机通常采用交流电机和直流电机两种类型。
交流电机主要包括感应电机和同步电机，其构造主要由定子、转子、支承架和端盖等部件组成。
定子是电动机的固定部分，其内部通过绕组来产生磁场，使得转子在磁场的作用下旋转。
转子是电动机的旋转部分，其输送电能并转化为机械能。
感应电机通过电磁感应的原理来运行，而同步电机则需要外部提供一定的同步频率。
直流电机通常由定子、转子和刷子构成，定子通过电流产生磁场，使得转子在磁场的作用下旋转。
刷子则用于将电流导入定子线圈，以驱动转子旋转。
叶轮是冷却塔风机的核心部件，其通过旋转产生风力，将冷却塔内的热水散发出去。
叶轮通常由直叶和斜叶两种类型，其选择依据于冷却塔的工作条件和风机的性能要求。
直叶叶轮的叶片与轴的夹角为90度，结构简单，效率相对较高。
斜叶叶轮的叶片与轴的夹角小于90度，可产生更大的风量，但效率相对较低。
叶轮通常包括固定叶片和可调叶片两部分，前者用于产生压力差，后者用于调节风量大小。
风机罩是保护叶轮和其他内部部件的外壳，其主要作用是避免外界杂质进入风机内部，同时减少风机震动和噪音。
风机罩通常采用铝合金和玻璃钢等材料制成，具有较高的强度和耐腐蚀性。
风机罩一般设置有进风口和出风口，通过进风口将外部空气引入风机，在叶轮旋转的作用下，热水分子得以蒸发并散发至出风口。
冷却塔的结构和工作原理
冷却塔的结构和工作原理如下：
结构：
1.支架和塔体：支撑整个冷却塔，外部为钢结构或钢筋混
凝土结构。
2.填料：提供更大的换热面积，常用的有PVC材质的散
热片等。
3.冷却水槽：位于冷却塔底部，接收并储存冷却后的水。
4.收水器：回收空气流带走的水滴，减少水损失。
5.进风口：冷却塔空气入口，通常位于塔身底部。
6.淋水装置：将冷却水均匀地喷淋到填料上。
7.风机：向冷却塔内送风，加速水与空气的热交换。
8.轴流风扇或离心风扇：用于诱导通风或强制通风，使空
气流动。
9.冷却塔百叶窗：平均进气气流，保留塔内水分。
工作原理：
冷却塔利用空气同水的接触（直接或间接）来冷却水。
水从塔顶落下，通过填料分散成小水滴，与空气充分接触，通过蒸发散热和接触散热将热量带走，从而使水温降低。
空气被
加热后上升，通过塔顶的出风口排出。
冷却后的水通过收水器收集后进入冷却水槽，再循环使用。

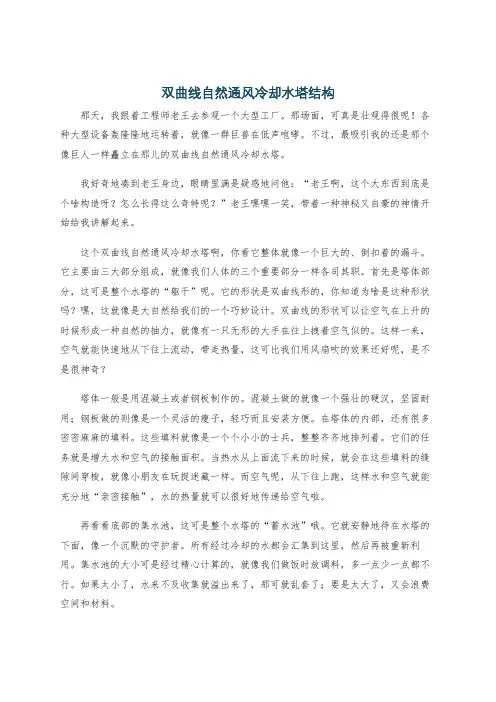

双曲线自然通风冷却水塔结构那天，我跟着工程师老王去参观一个大型工厂。
那场面，可真是壮观得很呢！各种大型设备轰隆隆地运转着，就像一群巨兽在低声咆哮。
不过，最吸引我的还是那个像巨人一样矗立在那儿的双曲线自然通风冷却水塔。
我好奇地凑到老王身边，眼睛里满是疑惑地问他：“老王啊，这个大东西到底是个啥构造呀？怎么长得这么奇特呢？”老王嘿嘿一笑，带着一种神秘又自豪的神情开始给我讲解起来。
这个双曲线自然通风冷却水塔啊，你看它整体就像一个巨大的、倒扣着的漏斗。
它主要由三大部分组成，就像我们人体的三个重要部分一样各司其职。
首先是塔体部分，这可是整个水塔的“躯干”呢。
它的形状是双曲线形的，你知道为啥是这种形状吗？嘿，这就像是大自然给我们的一个巧妙设计。
双曲线的形状可以让空气在上升的时候形成一种自然的抽力，就像有一只无形的大手在往上拽着空气似的。
这样一来，空气就能快速地从下往上流动，带走热量，这可比我们用风扇吹的效果还好呢，是不是很神奇？塔体一般是用混凝土或者钢板制作的。
混凝土做的就像一个强壮的硬汉，坚固耐用；钢板做的则像是一个灵活的瘦子，轻巧而且安装方便。
在塔体的内部，还有很多密密麻麻的填料。
这些填料就像是一个个小小的士兵，整整齐齐地排列着。
它们的任务就是增大水和空气的接触面积。
当热水从上面流下来的时候，就会在这些填料的缝隙间穿梭，就像小朋友在玩捉迷藏一样。
而空气呢，从下往上跑，这样水和空气就能充分地“亲密接触”，水的热量就可以很好地传递给空气啦。
再看看底部的集水池，这可是整个水塔的“蓄水池”哦。
它就安静地待在水塔的下面，像一个沉默的守护者。
所有经过冷却的水都会汇集到这里，然后再被重新利用。
集水池的大小可是经过精心计算的，就像我们做饭时放调料，多一点少一点都不行。
如果太小了，水来不及收集就溢出来了，那可就乱套了；要是太大了，又会浪费空间和材料。
还有顶部的出风口，这就像是水塔的“嘴巴”，呼出热气。
热空气从这里欢快地跑出去，就像我们跑完步后大口喘气一样。
冷却塔的类型与结构冷却塔的类型冷却塔有很多种类，根据循环水在塔内是否与空气直接接触，可分成干式、湿式。
干式冷却塔是把循环水通入安装于冷却塔中的散热器内被空气冷却，这种塔多用于水源奇缺而不允许水分散失或循环水有特殊污染的情况。
湿式冷却塔则让水与空气直接接触。
图6—6示出了湿式冷却塔的各种类型。
在开放式冷却塔中，利用风力和空气的自然对流作用使空气进入冷却塔，其冷却效果要受到风力及风向的影响，水的散失比其它型式的冷却塔大。
在风简式自然通风冷却塔中，利用较大高度的风筒，形成空气的自然对流作用使空气流过塔内与水接触进行传热，其特点是冷却效果比较稳定。
在机械通风冷却塔中，如图中的(c)是空气以鼓风机送入，而图中的(d)则显示的是以抽风机吸入的形式，所以机械通风冷却塔具有冷却效果好和稳定可靠的特点，它的淋水密度(指在单位时间内通过冷却塔的单位截面积的水量)可远高于自然通风冷却塔。
按照热质交换区段内水和空气流动方向的不同，还有逆流塔、横流塔之分，流动方向相反的为逆流塔，方向垂直交叉的为横流塔，如图6—6(e)所示。
(2)冷却塔的构造各种型式的冷却塔，一般包括下面所述几个主要部分，这些部分的不同结构，可以构成不同形式的冷却塔。
1)淋水装置淋水装置又称填料，其作用在于将进塔的热水尽可能形成细小的水滴或水膜，增加水和空气的接触面积，延长接触时间，以增进水气之间的热质交换。
在选用淋水装置的型式时，要求它能提供较大的接触面积并具有良好的亲水性能，制造简单而又经久耐用，安装检修方便、价格便宜等。
淋水装置可根据水在其中所呈现的现状分为点滴式、薄膜式及点滴薄膜式三种。
a．点滴式这种淋水装置通常用水平的或倾斜布置的三角形或矩形枝条按一定间距排列而成。
在这里，水滴下落过程中水滴表面的散热以及在板条上溅散而成的许多小水滴表面的散热约占总散热量的60％-75％，而沿板条形成的水膜的散热只占总散热量的25％-30％。
一般来说，减小板条之间的距离，可增大散热面积，但会增加空气阻力，减小溅散效果。
冷却塔原理与基本结构1、冷却塔的基本原理冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。
是以水为循环冷却剂，从一个系统中吸收热量并排放至大气中，从而降低塔内温度，制造冷却水可循环使用的设备。
冷却塔中的散热关系：在湿式冷却塔中，热水的温度高，流过水表面的空气的温度低，水将热量传给空气，由空气带走，散到大气中去，水向空气散热有三种形式：① 触散热；② 蒸发散热；③ 辐射散热。
冷却塔主要靠前两种散热，辐射散热量很小，可勿略不计。
蒸发散热原理：蒸发散热通过物质交换，即通过水分子不断扩散到空气中来完成。
水分子有着不同的能量，平均能量有水温决定，在水表面附近一部分动能大的水分子克服邻近水分子的吸引力逃出水面而成为水蒸气，由于能量大的水分子逃离，水面附近的水体能量变小。
因此，水温降低，这就是蒸发散热，一般认为蒸发的水分子首先在水表面形成一层薄的饱和空气层，其温度和水面温度相同，然后水蒸气从饱和层向大气中扩散的快慢取决于饱和层的水蒸气压力和大气的水蒸气压力差，即道尔顿（Dolton）定律，可用下图表示此过程。
2、冷却塔的基本结构✦ 支架和塔体：外部支撑✦ 填料：为水和空气提供尽可能大的换热面积✦ 冷却水槽：位于冷却塔底部，接收冷却水✦ 收水器：回收空气流带走的水滴✦ 进风口：冷却塔空气入口✦ 淋水装置：将冷却水喷出✦ 风机：向冷却塔内送风✦ 轴流风扇用于诱导通风冷却塔。
✦ 轴流/离心风扇用于强制通风冷却塔。
✦ 冷却塔百叶窗：平均进气气流；保留塔内水分。
种类及其优缺点1、自然通风冷却塔密度较小的热空气自冷却塔顶部流出；密度较大的冷空气自塔底部进入冷却塔填补；不需风机；混凝土塔<200 m；用于大热量的冷却。
2、机械通风冷却塔大功率风机强制空气与循环水的换热；填料表面的水膜可以最大限度地与空气进行换热；冷却效率的决定因素有很多；多种冷却能力备选；可以多冷却塔同时工作，例如8塔联控。
强制通风：空气由离心风扇吹入通风口；优势：适用于气流阻力较大的塔体；离心风扇噪声相对较小。
机力通风冷却塔
机力通风冷却塔是电厂冷端系统的重要部分，其冷却效率影响凝汽器内的真空度，进而影响整个热力系统的循环热效率。
冷却塔配水系统是否合理与冷却效率的高低密切相关。
由于机力通风的空气流速较大，所以在风机前还要装设除水器，以减少冷却塔的水损失。
机力通风塔特点
机力通风塔由于采用风机强制通风的方式，所以不需要自然通风冷却塔所需要的高且庞大的风筒，其尺寸大为减小，造价大大降低。
机力通风塔的风机驱动需要消耗电能，运行费用较大，运行时有噪声，维护工作量大，不适宜于大型机组。
但其风机可调节风量，使冷却塔的工作比较稳定，不受气候影响。
风机产生的抽力比自然通风塔产生的抽力要大许多，可使冷却水稳定接近于湿空气温度，即其效率较高。
机力通风冷却塔配水系统
机力通风冷却塔的配水系统主要由主配水管道、支配水管道、喷头构成。
来自凝汽器的循环水热水先通过厂区循环水管道送至冷却塔配水高程，然后进入主配水管分布到整个塔的分配水管，再通过喷头将水洒向填料。
冷却塔配水是否均匀直接关系到冷却塔的效率、能耗与投资，根据国内外大量冷却塔的实际测量结果，在配水不均匀的情况下，最大与最小淋水密度之差达2～4倍，导致水温相差达4～5℃。
水冷却塔构造水冷却塔是一种在热能动力装置中把水循环冷却的机械设备，其主要用途是在热能动力装置中，把高温的热能源（如热水等）进行降温。
从而在热水循环系统中增加蒸发、凝结、排除的能力，以实现过热的热水的快速冷却。
水冷却塔结构一般分为单塔和双塔两种，单塔水冷却塔是指一个塔内包含有所有的冷却面积，双塔水冷却塔是指一个塔用进水口一个塔用出水口，每个塔里分别包含有冷却面积和冷却容积。
单塔水冷却塔的构造由调节水位器，塔体，进水口，出水口，塔体表面冷凝管及塔体下部的排水系统等组件组成，调节水位器用来控制水位的高度，塔体是塔体的核心，由于水的质量的不同而订制不同的材质，进水口用来进入水和蒸汽，出水口用来排出冷水，塔体表面冷凝管用来吸收热量，塔体下部排水系统用来排出冷凝水。
双塔水冷却塔的构造稍有不同，由调节水位器，两个塔体，进水口，出水口，塔体表面冷凝管，返回管道和排水系统等组件组成，调节水位器依然用来控制水位的高度，两个塔体分别是冷凝塔和蒸发塔，冷凝塔里的冷凝管用来吸收热量，蒸发塔里的热带管用来向外排出热量，返回管道用来把冷却水从冷凝塔返回到蒸发塔，排水系统依然用来排出冷凝水。
水冷却塔的工作原理是：高温水通过进水口进入塔体，接触到塔体表面冷凝管，经过气体和冷凝管之间的热交换，产生蒸发和冷凝，冷凝水滴入塔底，由排水系统排出，蒸发的水蒸气由出水口排出；在双塔水冷却塔的工作原理中，当高温水通过进水口进入冷凝塔，接触到冷凝管表面，经过气体和冷凝管之间的热交换，产生蒸发和冷凝，冷凝水从冷凝塔流出，进入蒸发塔，接触到蒸发塔内的热带管表面，热量在热带管表面进行散热，蒸发水蒸气由出水口排出，由此实现降温的目的。
综上所述，水冷却塔不仅可以用在热水循环系统中，还可以用于水冷却设备上，如汽车、船舶和空调等。
水冷却塔的使用可以使冷却水的温度逐渐降低，从而达到减少能耗，提高发电力系统效率的目的，并且可以有效避免因热量过高而导致的设备损坏的问题。
冷却塔的工艺构造包括哪些部分？冷却塔除塔体之外还包括通风筒、配水系统、淋水装置、通风设备、收水器和集水池等部分。
（1）通风筒通风筒的作用是创造良好的空气动力条件，减少通风阻力，并将塔内的湿热空气送往高空。
机械通风冷却塔采用强制通风，故一般风筒较低；而自然通风冷却塔的通风筒起抽风和送湿热空气的作用故筒体较高。
（2）配水系统将热水均匀分布到整个淋水装置上。
热水分布均匀与否对冷却效果影响很大。
如水量分配不好，不仅直接降低冷却效果，也会造成冷却水滴飞溅到塔外。
配水系统一般有槽式、管式和池式三种。
此外，还有旋转配水系统，但不多用。
（3）淋水装置淋水装置也称填料，是冷却设备中的一个关键部分，其作用是将需要冷却的热水多次溅散成水滴或形成水膜，以增加水和空气的接触面积，促进二者热交换。
水的冷却过程主要是在淋水装置中进行的。
根据在淋水装置中水被淋洒成的表面形式，一般可将淋水装置分成点滴式、薄膜式及点滴薄膜式三种。
在机械通风冷却塔中利用通（4）通风设备风机产生预计的空气流量，以保证要求的冷却效果。
常用的是轴流式风机，这种风机的特点是风量大，风压较小，还可以作短时间反转以融化冬季进风处的冰凌，同时通过调整叶片角度可得到合适的风量和风压。
根据风机安装所在位置，又可分为鼓风式和抽风式。
（5）收水器将排出湿热空气中所携带的水滴与空气分离，减少逸出水量损失和对周围环境的影响。
（6）集水池设于冷却塔下部，汇集淋水装置落下的冷却水。
有时集水池还具有一定的储备容积，起调节流量作用。
图5-1-4为自然通风冷却塔示意图，图5-1-5为各式机械通风冷却塔构造的示意图。
