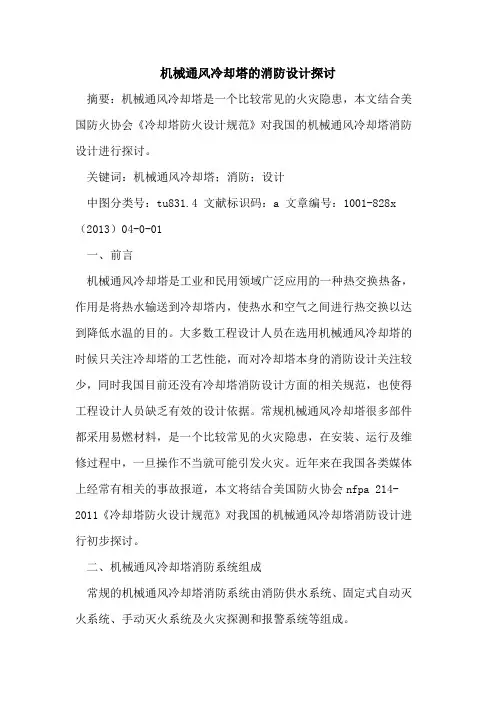

机械通风冷却塔的消防设计探讨摘要：机械通风冷却塔是一个比较常见的火灾隐患，本文结合美国防火协会《冷却塔防火设计规范》对我国的机械通风冷却塔消防设计进行探讨。

关键词：机械通风冷却塔；消防；设计中图分类号：tu831.4 文献标识码：a 文章编号：1001-828x （2013）04-0-01一、前言机械通风冷却塔是工业和民用领域广泛应用的一种热交换热备，作用是将热水输送到冷却塔内，使热水和空气之间进行热交换以达到降低水温的目的。

大多数工程设计人员在选用机械通风冷却塔的时候只关注冷却塔的工艺性能，而对冷却塔本身的消防设计关注较少，同时我国目前还没有冷却塔消防设计方面的相关规范，也使得工程设计人员缺乏有效的设计依据。

常规机械通风冷却塔很多部件都采用易燃材料，是一个比较常见的火灾隐患，在安装、运行及维修过程中，一旦操作不当就可能引发火灾。

近年来在我国各类媒体上经常有相关的事故报道，本文将结合美国防火协会nfpa 214- 2011《冷却塔防火设计规范》对我国的机械通风冷却塔消防设计进行初步探讨。

二、机械通风冷却塔消防系统组成常规的机械通风冷却塔消防系统由消防供水系统、固定式自动灭火系统、手动灭火系统及火灾探测和报警系统等组成。

1.消防供水系统机械通风冷却塔的消防供水系统应采用跟周边建筑物或设施一致的消防供水系统，一般应包括：（1）稳定可靠的水源，可以是周边的市政消防管网或专用的消防水池等；（2）消防配水管网，作用将消防水分配到各处消防用水点；（3）专用的消防水泵，主要用来保证消防管网的工作压力。

2.固定式自动灭火系统自动灭火系统应遵循nfpa 标准以及相应的中国规范和标准。

在使用时应考虑机械通风冷却塔的特殊方面，依据火灾危害性分析的结论进行设计。

根据nfpa 214- 2011 要求，机械通风冷却塔可采用的固定式自动灭火系统有四种：（1）雨淋系统；（2）干式系统；（3）湿式系统；（4）预作用系统。

3.手动灭火系统手动灭火系统包括：消火栓系统、立管系统和移动式灭火设备等。

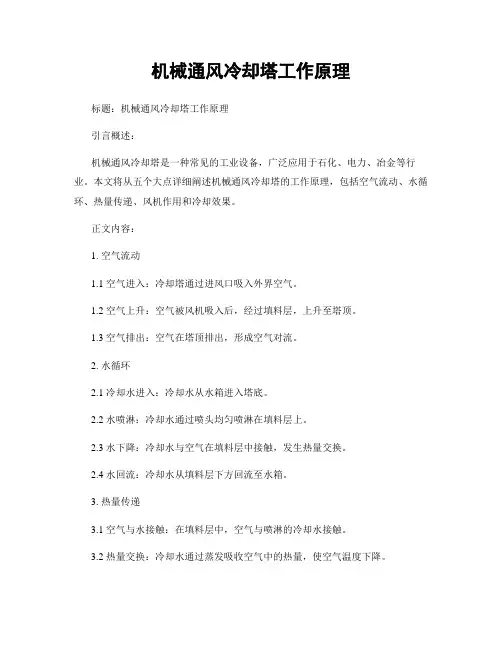

机械通风冷却塔工作原理标题：机械通风冷却塔工作原理引言概述：机械通风冷却塔是一种常见的工业设备，广泛应用于石化、电力、冶金等行业。

本文将从五个大点详细阐述机械通风冷却塔的工作原理，包括空气流动、水循环、热量传递、风机作用和冷却效果。

正文内容：1. 空气流动1.1 空气进入：冷却塔通过进风口吸入外界空气。

1.2 空气上升：空气被风机吸入后，经过填料层，上升至塔顶。

1.3 空气排出：空气在塔顶排出，形成空气对流。

2. 水循环2.1 冷却水进入：冷却水从水箱进入塔底。

2.2 水喷淋：冷却水通过喷头均匀喷淋在填料层上。

2.3 水下降：冷却水与空气在填料层中接触，发生热量交换。

2.4 水回流：冷却水从填料层下方回流至水箱。

3. 热量传递3.1 空气与水接触：在填料层中，空气与喷淋的冷却水接触。

3.2 热量交换：冷却水通过蒸发吸收空气中的热量，使空气温度下降。

3.3 空气冷却：热量交换后的空气温度降低，形成冷却效果。

4. 风机作用4.1 风机作用：风机产生强风，促使空气流动。

4.2 风机选择：风机的选择要考虑风量、风压和噪音等因素。

4.3 风机控制：风机的运行可通过控制系统实现自动调节。

5. 冷却效果5.1 温度降低：冷却塔通过热量传递使空气温度下降。

5.2 热量排出：冷却塔将吸收的热量排出塔顶。

5.3 冷却效率：冷却效果可通过冷却塔的设计和操作参数来调节。

总结：综上所述，机械通风冷却塔的工作原理是通过空气流动、水循环、热量传递、风机作用和冷却效果来实现。

空气从进风口进入冷却塔，经过填料层上升并与喷淋的冷却水接触，发生热量交换，最终通过风机排出。

冷却塔的设计和操作参数对冷却效果有重要影响，因此需要合理选择风机和进行控制调节。

通过机械通风冷却塔的工作，可以有效地降低空气温度，实现冷却效果。

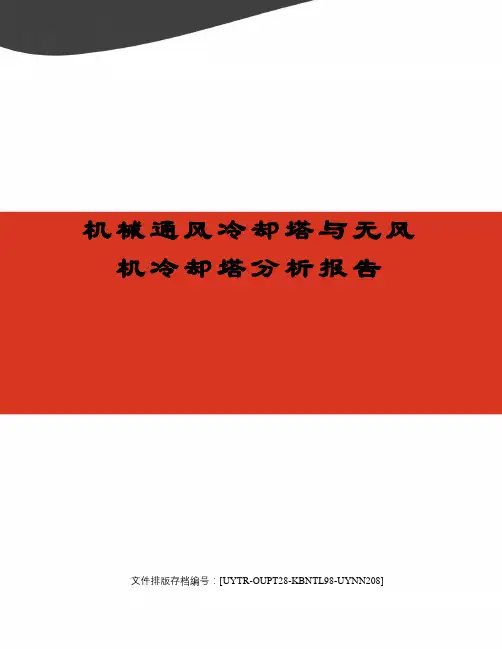

机械通风冷却塔与无风机冷却塔分析报告文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]郴州项目中央空调无风机冷却塔与机械通风冷却塔从初投资成本和性能及后期运行维护成本分析湖南美世界物业管理有限公司暖通工程师：吴超彪目录机械通风冷却塔与无风机冷却塔分析报告1结构方式与冷却原理1.1无风机冷却塔无风机塔利用特殊结构的喷嘴和扩散器，将循环冷却水喷射成为细微的水滴（水滴的粒径几乎小于50um)，这些水滴与吸热上升的空气接触时，增加了接触面积，在混合过程中发生动能转化，从而能有效的进行换热，冷却水落至填料层后与进入塔内的空气进行二次热交换来完成冷却水散热量的要求。

存在问题：A、因为塔内的空气是自然流动，流动速度比较低，塔内湿热空气残留较多导致湿球温比外界自然环境高，热力性能变化较大，得不到强制保证。

B、单位体积的散热能力较差，因此无风机冷却塔的内部须填料体积较大，塔体大。

以流量100T/h的塔为例，无风机塔的体积就是机械抽风塔的倍。

1.2机械通风冷却塔机械通风冷却塔空气的流动是依靠风机的转动来驱动的，流动速度大，空气的流量也较大，不易使塔内外的湿球温度发生变化；进出风口面积的不一样，进出风口的风速也不一样，形成塔内外有明显的压差，对诱导冷却水的蒸发形成有利前提条件；单位体积的散热效率高，填料的体积也会比无风机冷却塔小的多，设备整体体积小、占地面积小。

重力式散水设计，水膜分布均匀，距离大，不易阻塞结垢；重力自然落下之散水系统，压力低，水流速度缓慢，散水均匀，无水滴声，增加水流在散热片的停留时间，热交换效果非常好。

机械通风冷却塔现是目前市场主导设计、使用方向。

2环境适应性评价环境适应性指的是冷却塔可以根据气候条件、系统运行负荷变化来调节自己运行方式的能力和条件。

表1 环境适应性比较由对比分析可知，机械通风冷却塔的环境适应性明显要强于无风机冷却塔。

3热力性能评价冷却塔的热力性能是中央空调系统效果的保证，冷却塔的热力性能取决于出风量、进风量、湿球温度、换热面积等因素，现就这些因素比较如下：冷却塔的热力性能影响因素表2 环境适应性比较由表2可以看出，无风机冷却塔的热力性能完全受外界因素影响，热力性能较难保证达到设计额定性能；而机械抽风式则完全可以避免这些不利因素而保证系统出力。

机力通风冷却塔参数一、机力通风冷却塔简介机力通风冷却塔是一种利用机械设备强制通风，使水在填料中与空气进行热交换，达到降低水温的目的的设备。

它广泛应用于空调、制冷、化工、电力等工业领域。

机力通风冷却塔具有结构紧凑、占地面积小、冷却效果好、适应性强等优点。

二、机力通风冷却塔的主要参数1.冷却水量：冷却水量是指冷却塔在单位时间内处理的循环水量，通常以吨/小时或立方米/分为单位。

冷却水量与冷却塔的尺寸、风扇功率等参数密切相关。

2.冷却塔填料：冷却塔填料是水与空气进行热交换的主要场所。

常用的填料有网格填料、波纹填料、点滴填料等，不同类型的填料有不同的传热性能和阻力特性。

3.风扇功率：风扇功率是指冷却塔风扇的电动机功率，通常以千瓦（kW）为单位。

风扇功率与冷却塔的尺寸、冷却水量等参数有关。

4.塔体尺寸：塔体尺寸包括塔身高、塔径等，这些参数影响了冷却塔的占地面积和冷却效果。

在选型时，应根据实际需求和场地条件选择合适的塔体尺寸。

5.冷却效果：冷却效果是指冷却塔在水冷却过程中的效果，通常以出水温度与进水温度之差表示。

冷却效果受到冷却塔设计、填料性能、风扇功率等多种因素的影响。

三、机力通风冷却塔的选型与设计要点1.冷却塔选型依据：在选型时，应根据实际需求和场地条件，综合考虑冷却水量、冷却效果、风扇功率、塔体尺寸等因素，选择合适的冷却塔。

2.设计要点：设计时应注意以下几点：（1）合理选择填料类型，确保传热性能和阻力特性；（2）根据场地条件设计合适的塔体尺寸；（3）确保风扇功率与冷却水量、冷却效果相匹配；（4）考虑冷却塔的安装、运行和维护方便性。

四、机力通风冷却塔的运行与维护1.运行管理：运行时应定期检查冷却塔的运行状况，如水泵、风扇、填料等，确保设备正常运行。

此外，还应注意观察冷却水的进出水温度、流量等参数，以保证冷却效果。

2.维护保养：冷却塔的维护保养主要包括清洗填料、更换损坏部件、润滑传动部件等。

定期进行维护保养，可以延长冷却塔的使用寿命，保证其运行性能。

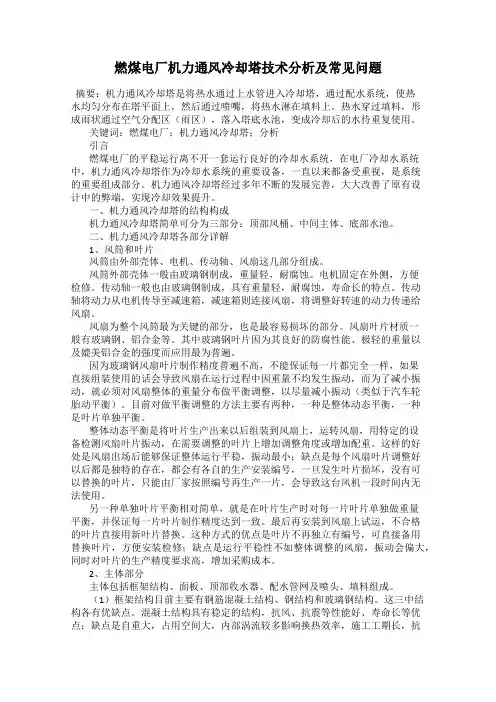

燃煤电厂机力通风冷却塔技术分析及常见问题摘要：机力通风冷却塔是将热水通过上水管进入冷却塔，通过配水系统，使热水均匀分布在塔平面上，然后通过喷嘴，将热水淋在填料上。

热水穿过填料，形成雨状通过空气分配区（雨区），落入塔底水池，变成冷却后的水待重复使用。

关键词：燃煤电厂；机力通风冷却塔；分析引言燃煤电厂的平稳运行离不开一套运行良好的冷却水系统，在电厂冷却水系统中，机力通风冷却塔作为冷却水系统的重要设备，一直以来都备受重视，是系统的重要组成部分。

机力通风冷却塔经过多年不断的发展完善，大大改善了原有设计中的弊端，实现冷却效果提升。

一、机力通风冷却塔的结构构成机力通风冷却塔简单可分为三部分：顶部风桶、中间主体、底部水池。

二、机力通风冷却塔各部分详解1、风筒和叶片风筒由外部壳体、电机、传动轴、风扇这几部分组成。

风筒外部壳体一般由玻璃钢制成，重量轻，耐腐蚀。

电机固定在外侧，方便检修。

传动轴一般也由玻璃钢制成，具有重量轻，耐腐蚀，寿命长的特点。

传动轴将动力从电机传导至减速箱，减速箱则连接风扇，将调整好转速的动力传递给风扇。

风扇为整个风筒最为关键的部分，也是最容易损坏的部分。

风扇叶片材质一般有玻璃钢、铝合金等。

其中玻璃钢叶片因为其良好的防腐性能、极轻的重量以及媲美铝合金的强度而应用最为普遍。

因为玻璃钢风扇叶片制作精度普遍不高，不能保证每一片都完全一样，如果直接组装使用的话会导致风扇在运行过程中因重量不均发生振动，而为了减小振动，就必须对风扇整体的重量分布做平衡调整，以尽量减小振动（类似于汽车轮胎动平衡）。

目前对做平衡调整的方法主要有两种，一种是整体动态平衡，一种是叶片单独平衡。

整体动态平衡是将叶片生产出来以后组装到风扇上，运转风扇，用特定的设备检测风扇叶片振动，在需要调整的叶片上增加调整角度或增加配重。

这样的好处是风扇出场后能够保证整体运行平稳，振动最小；缺点是每个风扇叶片调整好以后都是独特的存在，都会有各自的生产安装编号，一旦发生叶片损坏，没有可以替换的叶片，只能由厂家按照编号再生产一片，会导致这台风机一段时间内无法使用。

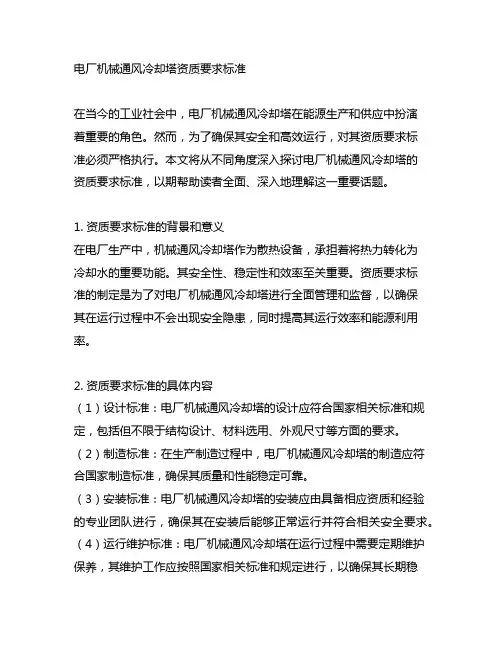

电厂机械通风冷却塔资质要求标准在当今的工业社会中，电厂机械通风冷却塔在能源生产和供应中扮演着重要的角色。

然而，为了确保其安全和高效运行，对其资质要求标准必须严格执行。

本文将从不同角度深入探讨电厂机械通风冷却塔的资质要求标准，以期帮助读者全面、深入地理解这一重要话题。

1. 资质要求标准的背景和意义在电厂生产中，机械通风冷却塔作为散热设备，承担着将热力转化为冷却水的重要功能。

其安全性、稳定性和效率至关重要。

资质要求标准的制定是为了对电厂机械通风冷却塔进行全面管理和监督，以确保其在运行过程中不会出现安全隐患，同时提高其运行效率和能源利用率。

2. 资质要求标准的具体内容（1）设计标准：电厂机械通风冷却塔的设计应符合国家相关标准和规定，包括但不限于结构设计、材料选用、外观尺寸等方面的要求。

（2）制造标准：在生产制造过程中，电厂机械通风冷却塔的制造应符合国家制造标准，确保其质量和性能稳定可靠。

（3）安装标准：电厂机械通风冷却塔的安装应由具备相应资质和经验的专业团队进行，确保其在安装后能够正常运行并符合相关安全要求。

（4）运行维护标准：电厂机械通风冷却塔在运行过程中需要定期维护保养，其维护工作应按照国家相关标准和规定进行，以确保其长期稳定运行。

3. 个人观点和理解对于电厂机械通风冷却塔的资质要求标准，我认为其制定和执行非常必要。

只有严格执行资质要求标准，才能保证电厂机械通风冷却塔的安全性和高效性。

我也认为在制定资质要求标准时，应该充分考虑到科技发展和实际应用需求，使标准更加合理严谨。

总结回顾电厂机械通风冷却塔资质要求标准的制定和执行，对于保障电厂生产运行安全稳定具有重要意义。

在实际操作中，要严格按照标准要求执行，并不断完善和提高标准，以适应不断变化的生产需求和科技发展。

只有这样，我们才能更好地利用电厂机械通风冷却塔这一重要设备，推动能源产业的发展和进步。

在我国，电厂机械通风冷却塔资质要求标准的重要性也越发凸显。

冷却塔的分类和性能比较干燥低熔值的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽压力大的高源水分子向压力低的空气流动,湿热高熔值的水自播水系统洒人塔内。

当水滴和空气接触时，方面由于空气与水的直接传热,另一方面由于水蒸气表面和空气之间存在压力差，在压力的作用下产生蒸发现象,蒸发吸热带走热量,从而达到降温之目的。

干燥低熔值的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽压力大的高源水分子向压力低的空气流动,湿热高熔值的水自播水系统洒人塔内。

当水滴和空气接触时，方面由于空气与水的直接传热,另一方面由于水蒸气表面和空气之间存在压力差，在压力的作用下产生蒸发现象,蒸发吸热带走热量,从而达到降温之目的。

冷却塔的分类(1)按通风方式分有自然通风冷却塔、机械通风冷却塔和混合通风冷却塔。

(2)按热水和空气的接触方式分有湿式冷却塔、干式冷却塔和干湿式冷却塔(3)按热水和空气的流动方向分有逆流式冷却塔、横流(交流)式冷却塔、混流式冷却塔是数据中心常见的分类方式,如图 3-1,图 3-2 所示。

(4)按系统结构形式分为开式冷却塔和闭式冷却塔,也是数据中心常见分类方式。

1) 开式冷却塔与闭式冷却塔的区别开式冷却塔的冷却原理就是,通过将循环水以喷雾方式,喷淋到玻璃纤维的填料上,通过水与空气的接触，达到换热;再有风机带动塔内气流循环,将与水换热后的热气流带出,从而达到冷却。

此种冷却方式,前期的投入比较的少,但是运营成本较高(水耗、电耗)。

闭式冷却塔的冷却原理简单来说是两个循环:一个内循环、一个外循环。

没有填料,主核心部分为紫铜管表冷器。

1、内循环:与对象设备对接,构成一个封闭式的循环系统(循环介质为软水)。

为对象设备进行冷却,将对象设备中的热量带出到冷却机组。

2、外循环:在冷却塔中,为冷却塔本身进行降温。

不与内循环水相接触，只是通过冷却塔内的紫铜管表冷器进行换热散热。

在此种冷却方式下,通过自动控制,根据水温设置电动机的运行。

《机械通风冷却塔工艺设计规范》（征求意见稿）ICSGB中华人民共和国国家标准P GB/Ｔ50392-201X 机械通风冷却塔工艺设计规范Code for design of cooling tower for mechanical ventilation（征求意见稿）201X− XX − XX 发布201X − XX − XX 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准机械通风冷却塔工艺设计规范Code for design of cooling towerfor mechanical ventilationGB/Ｔ50392-201X主编部门: 中国工程建设标准化协会化工分会批准部门: 中华人民共和国住房和城乡建设部实施日期: 201X年X月X 日中国计划出版社201X 北京前言本规范是根据中华人民共和国住房和城乡建设部建标[2013]169号文件的要求进行修订。

本规范修编组在总结了我国自本规范发布以来，国内循环冷却水系统机械通风冷却塔的设计、运行经验，去除了不适用的条、款，增补了塔型设计与选择的条文，新增加了冷却塔的消雾、消噪声章节，结合国内外机械通风冷却塔的先进技术和成熟的经验，在广泛征求国内有关单位和专家的意见的基础上，修订而成。

本规范的内容有7章，包括：总则，术语，一般规定，气象参数的确定，设计计算，塔型及部件设计，环境保护，另有1个附录。

本规范由住房和城乡建设部负责管理，中国工程建设标准化协会化工分会负责日常管理，由东华工程科技股份有限公司负责具体技术内容的解释。

本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄交东华工程科技股份有限公司（地址：安徽省合肥市望江东路70号，邮编：230024），以供今后修订时参考。

本规范主编单位、参编单位和主要起草人：主编单位：中国石油和化工勘察设计协会东华工程科技股份有限公司参编单位：中国成达工程公司中化工程沧州冷却塔技术有限公司上海理工大学江苏海鸥冷却塔股份有限公司参加单位：广州览讯科技开发有限公司主要起草人：韩玲项元红王进友章立新蒋晓明马强徐东溟包冰国刘婧楠彭昕目次1总则 (1)2术语 (2)3一般规定 (4)4气象参数的确定 (8)5设计计算 (9)5.1热力计算中常用参数计算95.2逆流式冷却塔工作特性115.3横流式冷却塔工作特性115.4热力工作点计算125.5阻力计算135.6水量计算155.7水力计算166塔型及部件设计 (19)6.1塔型196.2集水池206.3进风口206.4填料216.5配水系统226.6收水器236.7风筒236.8风机247环境保护 (25)7.1冷却塔消雾257.2冷却塔消噪声26附录A 逆流式冷却塔塔体阻力系数计算方法 (27)本规范用词说明 (32)附：条文说明 (33)Contents1 General provisions (1)2 Terms (2)3 General requirements (4)4 Determination of meteorological parameters 85 Design calculations 95.1Calculation of commonly used thermodynamic parameters 95.2 .............................................. C ounter-flow cooling tower characteristics 105.3 .................................................. Cross-flow cooling tower characteristics 115.4 ............................................................................. Design point calculation 125.5 ................................................................................. R esistance calculation 125.6 ........................................................................... Calculation of Capacity 145.7 ................................................................................. Hydraulic calculation 166 Selection of tower type and components 196.1 ................................................................................ S election of tower type 196.2 .................................................................................... Cooling water basin 206.3 ........................................................................................................ Air inlet 206.4 ................................................................................................................. F ill 216.5 .......................................................................... Water distribution system 226.6 .................................................................................................. Eliminators 236.7 ...................................................................................................... C ylinders 236.8 ................................................................................................... Fan system 247. Environmental protection7.1 .................................................... A nti-fogging measures of cooling tower 247.2 ........................................................ A nti-noise measures of cooling tower 25 AppendixA:Calculation method of Counter-flow cooling tower body resistance coefficient 27Explanation of wording in this code (32)Addition：Explanation of provisions (33)1总则1.0.1 为了经济、合理、安全地发挥机械通风冷却塔在循环冷却水系统的重要作用，使机械通风冷却塔的设计规范化、合理化，制定本规范。

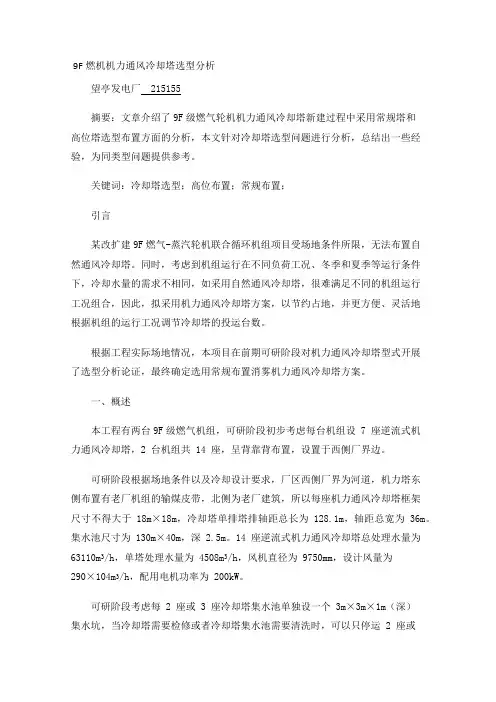

9F燃机机力通风冷却塔选型分析望亭发电厂215155摘要：文章介绍了9F级燃气轮机机力通风冷却塔新建过程中采用常规塔和高位塔选型布置方面的分析，本文针对冷却塔选型问题进行分析，总结出一些经验，为同类型问题提供参考。

关键词：冷却塔选型；高位布置；常规布置；引言某改扩建9F燃气-蒸汽轮机联合循环机组项目受场地条件所限，无法布置自然通风冷却塔。

同时，考虑到机组运行在不同负荷工况、冬季和夏季等运行条件下，冷却水量的需求不相同，如采用自然通风冷却塔，很难满足不同的机组运行工况组合，因此，拟采用机力通风冷却塔方案，以节约占地，并更方便、灵活地根据机组的运行工况调节冷却塔的投运台数。

根据工程实际场地情况，本项目在前期可研阶段对机力通风冷却塔型式开展了选型分析论证，最终确定选用常规布置消雾机力通风冷却塔方案。

一、概述本工程有两台9F级燃气机组，可研阶段初步考虑每台机组设 7 座逆流式机力通风冷却塔，2 台机组共 14 座，呈背靠背布置，设置于西侧厂界边。

可研阶段根据场地条件以及冷却设计要求，厂区西侧厂界为河道，机力塔东侧布置有老厂机组的输煤皮带，北侧为老厂建筑，所以每座机力通风冷却塔框架尺寸不得大于18m×18m，冷却塔单排塔排轴距总长为128.1m，轴距总宽为 36m。

集水池尺寸为130m×40m，深 2.5m。

14 座逆流式机力通风冷却塔总处理水量为63110m3/h，单塔处理水量为 4508m3/h，风机直径为 9750mm，设计风量为290×104m3/h，配用电机功率为 200kW。

可研阶段考虑每 2 座或 3 座冷却塔集水池单独设一个3m×3m×1m（深）集水坑，当冷却塔需要检修或者冷却塔集水池需要清洗时，可以只停运 2 座或3 座冷却塔，无需全部冷却塔停运。

每个集水坑设一根 DN1600 冷却塔回水管连接至冷却塔两侧的两条 2.5m×2.5m 冷却塔回水沟。

冷却塔的作用及工作原理一、冷却塔的作用冷却塔是一种用于冷却工业设备和发电厂的重要设备，其作用是将热水冷却并重新循环使用。

冷却塔可以有效地将高温热水散热，将水温降低到合适的工作温度，以确保设备和系统的正常运行。

具体来说，冷却塔的作用包括以下几个方面：1.散热：冷却塔通过将热水喷洒到填料层，并利用大量空气对水进行强制冷却，从而将热能转移给空气，使水的温度降低。

2.热回收：冷却塔在冷却过程中，可以将热水中的热能回收利用，例如用于加热建筑物或提供其他热能需求。

3.消除烟雾：工业设备和发电厂常常会排放一些烟雾和废气，冷却塔可以将这些废气和烟雾冷却并净化，减少对环境的污染。

4.节能降耗：通过冷却塔对热水进行循环利用，可以减少水资源的消耗，并降低能源的使用量，达到节能减排的目的。

二、冷却塔的工作原理冷却塔的工作原理涉及水汽化和传热两个过程，主要包括以下几个部分：1. 水循环系统冷却塔的水循环系统是冷却塔的核心部分，包括进水口、水箱、泵、喷淋系统和集水系统等。

•进水口：将热水从设备中引入冷却塔。

•水箱：用于存放热水，并通过泵将水送入喷淋系统。

•泵：通过泵的作用，将热水从水箱送至喷淋系统。

•喷淋系统：将热水均匀地喷洒到冷却塔填料层上。

•集水系统：收集下降的水而重新送回水箱，以实现循环利用。

2. 填料层填料层是冷却塔中的关键部分，通过增加水的表面积，提供更多的接触面，加速水的气化和散热过程。

填料层通常由一些互相交错的塔板或填料块组成，例如浸渍塔板、波纹填料、翅片填料等。

这些填料均具有较大的表面积和通道空隙，可增加水与空气的接触面积，促进水的蒸发和热量的传递。

3. 空气传热系统空气传热系统由风机和外部空气组成。

风机通过吸入外部空气，加速空气与喷洒下来的水之间的接触，从而加快水的蒸发和热量的传递。

风机将外部空气吹入塔底，并经过填料层，与喷洒下来的热水发生反应，从而带走热量。

同时，风机也会排出一部分蒸汽和湿空气，通过冷却塔的顶部进行排放。

冷却塔设计技术规范8．4．1选型。

1机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。

逆流塔又有圆形和方形。

设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。

逆流式和横流式的比较见表8．4．1。

塔型性能比较逆流1.冷却水与空气逆流接触，热交换效率高，当循环水量、容式积散质系数βxg相同，填料容积比横流式要少约15％～20％。

2.循环水量和热工性能相同条件下，造价比横流塔低约20％～30％；3.成组布置时，湿热空气回流影响比横流塔小；4.由于淋水填料面积基本同塔体面积，故占地面积要比横流塔小约20％～30％。

横流1、塔内有近人空间，且采用池式配水，维修上比逆流塔方式便；2、高度比逆流塔低，结构稳定性好，并有利于建筑物立面布局和外观要求；3、风阻比逆流塔小，风机节电约20％～30％；4、配水系统需要水压比逆流塔低，水泵节电约15%～20％；5、风机功率低，填料底部为塔底，滴水声小，同样条件下噪声值比逆流塔低3～4db（A）。

2喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。

按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。

喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。

因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。

8.4.2位置选择。

1气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。

2冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。

3冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。

4有裙房的高层建筑，当机房在裙房地下室时，宜将冷却塔设在靠近机房的裙房屋面上。

机械通风冷却塔工艺设计规范GB／T 50392-20161 总则1．0．1 为规范机械通风冷却塔工艺设计，做到技术先进、经济合理、节能环保，制定本规范。

1．0．2 本规范适用于工业企业新建、改建和扩建中开式机械通风冷却塔的工艺设计。

1．0．3 机械通风冷却塔工艺设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2．0．1 冷却塔 cooling tower把冷却水的热量传给大气的设备、装置或构筑物。

2．0．2 开式冷却塔 opened cycle cooling tower冷却水与空气直接接触的冷却塔。

2．0．3 闭式冷却塔 closed cycle cooling tower冷却水与空气不直接接触的冷却塔，包括干式、湿式、干湿复合式闭式冷却塔。

2．0．4 淋水密度 water loading填料区域水平投影面单位时间和单位面积上的喷淋水量。

2．0．5 气象参数 meteorological parameters冷却塔设计时采用的大气压力、干球温度、湿球温度、相对湿度、自然风向和风速。

2．0．6 逼近度 approach冷却塔的出水温度与进塔空气湿球温度之差值。

2．0．7 水温差 range冷却塔进水温度与出水温度之差值。

2．0．8 气水比 mass ratio of dry air and water through cool-ing tower 进入冷却塔的干空气与冷却水的质量流量之比，以λ表示。

2．0．9 任务曲线 demand curve在设计气象参数、进出塔水温一定的条件下，由不同的气水比λ计算出的一组冷却数Ω，表示为Ω和气水比λ的关系曲线[Ω＝f(λ)]，在双对数坐标上为Ω随λ增大而降低的曲线。

2．0．10 冷却塔(填料)热力特性曲线 characteristic curve冷却塔(填料)散热性能特性数Ω′与气水比λ的关系曲线[Ω′＝f(λ)]，在双对数坐标上为Ω′随λ增大而增大的直线。
